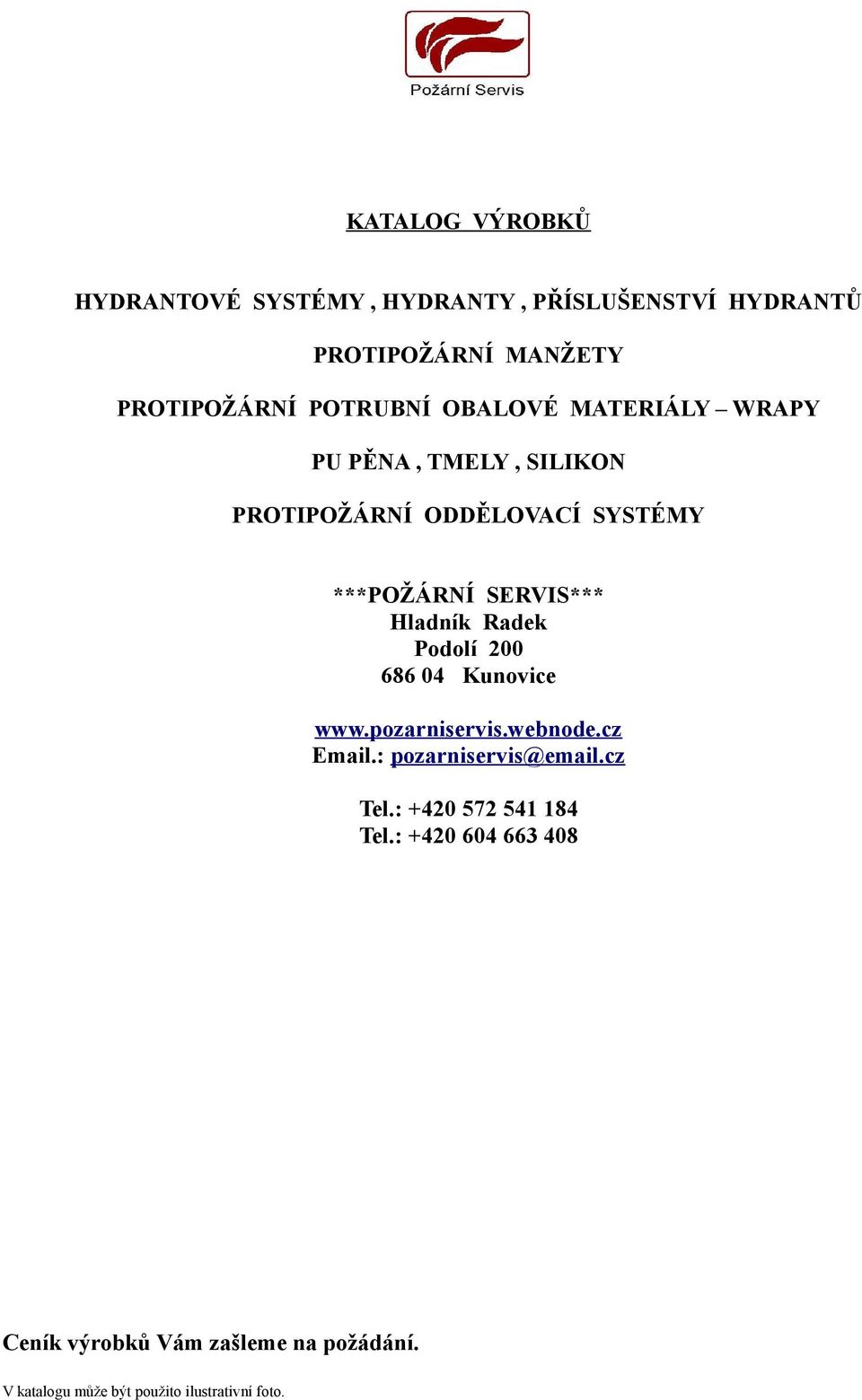

1 KATALOG VÝROBKŮ HYDRANTOVÉ SYSTÉMY, HYDRANTY, PŘÍSLUŠENSTVÍ HYDRANTŮ PROTIPOŽÁRNÍ MANŽETY PROTIPOŽÁRNÍ POTRUBNÍ OBALOVÉ MATERIÁLY WRAPY PU PĚNA, TMELY, SILIKON PROTIPOŽÁRNÍ ODDĚLOVACÍ SYSTÉMY ***POŽÁRNÍ SERVIS*** Hladník Radek Podolí Kunovice .: Tel.: Tel.: Ceník výrobků Vám zašleme na požádání. V katalogu může být použito ilustrativní foto.

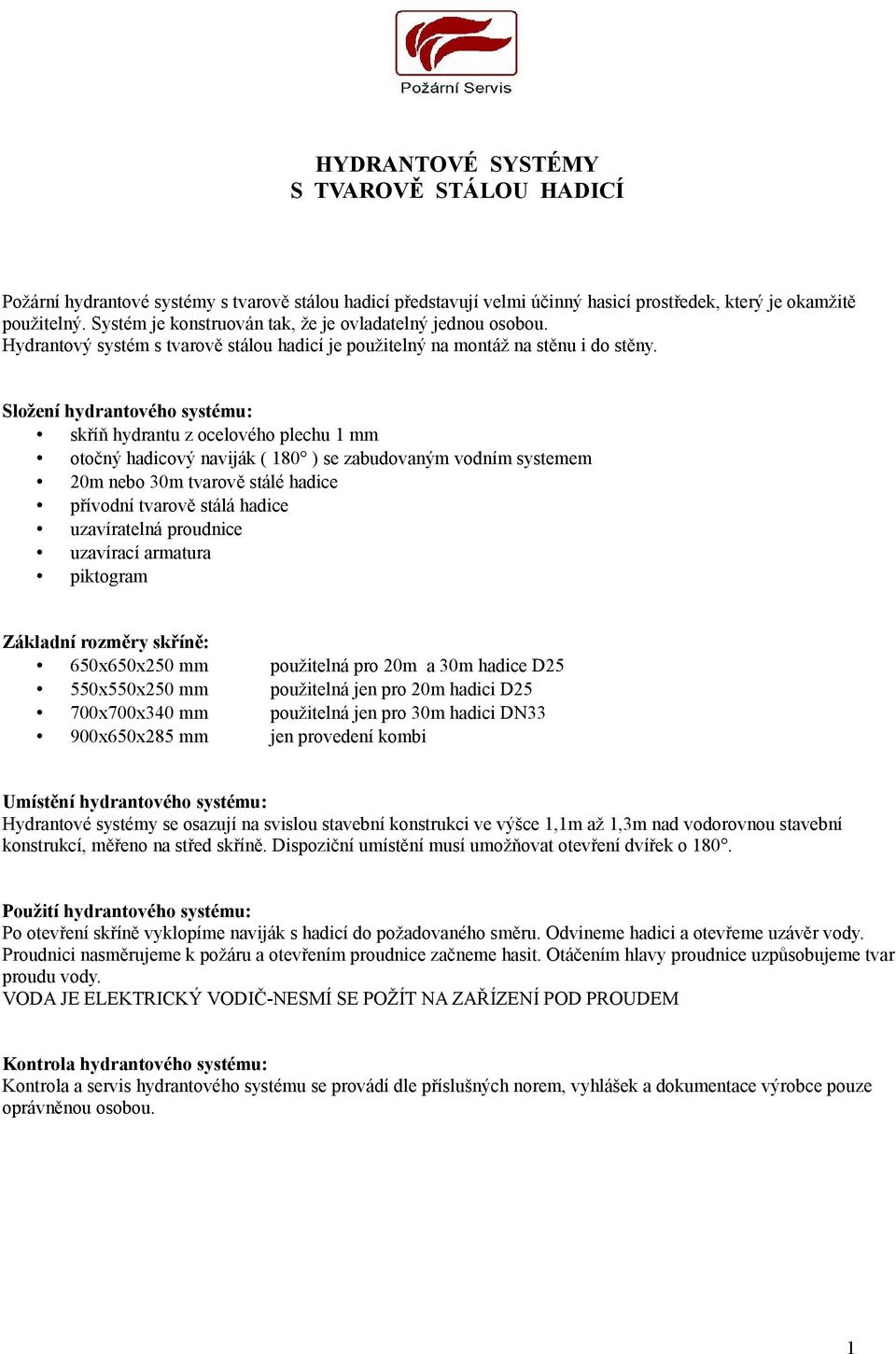

2 HYDRANTOVÉ SYSTÉMY S TVAROVĚ STÁLOU HADICÍ Požární hydrantové systémy s tvarově stálou hadicí představují velmi účinný hasicí prostředek, který je okamžitě použitelný. Systém je konstruován tak, že je ovladatelný jednou osobou. Hydrantový systém s tvarově stálou hadicí je použitelný na montáž na stěnu i do stěny. Složení hydrantového systému: skříň hydrantu z ocelového plechu 1 mm otočný hadicový naviják ( 180 ) se zabudovaným vodním systemem 20m nebo 30m tvarově stálé hadice přívodní tvarově stálá hadice uzavíratelná proudnice uzavírací armatura piktogram Základní rozměry : 650x650x250 mm použitelná pro 20m a 30m hadice D25 550x550x250 mm použitelná jen pro 20m hadici D25 700x700x340 mm použitelná jen pro 30m hadici DN33 900x650x285 mm jen provedení kombi Umístění hydrantového systému: Hydrantové systémy se osazují na svislou stavební konstrukci ve výšce 1,1m až 1,3m nad vodorovnou stavební konstrukcí, měřeno na střed. Dispoziční umístění musí umožňovat otevření dvířek o 180. Použití hydrantového systému: Po otevření vyklopíme naviják s hadicí do požadovaného směru. Odvineme hadici a otevřeme uzávěr vody. Proudnici nasměrujeme k požáru a otevřením proudnice začneme hasit. Otáčením hlavy proudnice uzpůsobujeme tvar proudu vody. VODA JE ELEKTRICKÝ VODIČ-NESMÍ SE POŽÍT NA ZAŘÍZENÍ POD PROUDEM Kontrola hydrantového systému: Kontrola a servis hydrantového systému se provádí dle příslušných norem, vyhlášek a dokumentace výrobce pouze oprávněnou osobou. 1

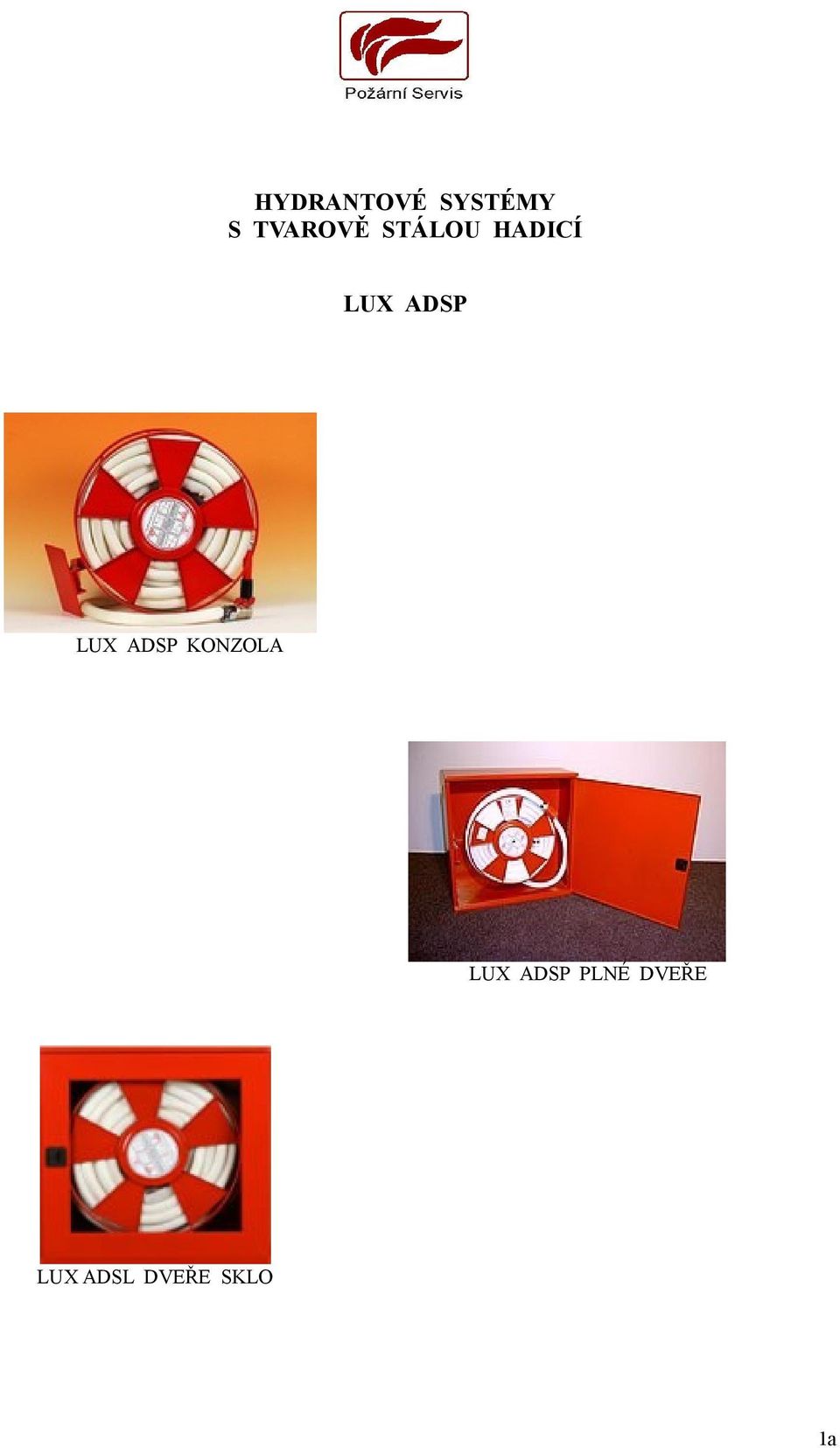

3 HYDRANTOVÉ SYSTÉMY S TVAROVĚ STÁLOU HADICÍ LUX ADSP LUX ADSP KONZOLA LUX ADSP PLNÉ DVEŘE LUX ADSL DVEŘE SKLO 1a

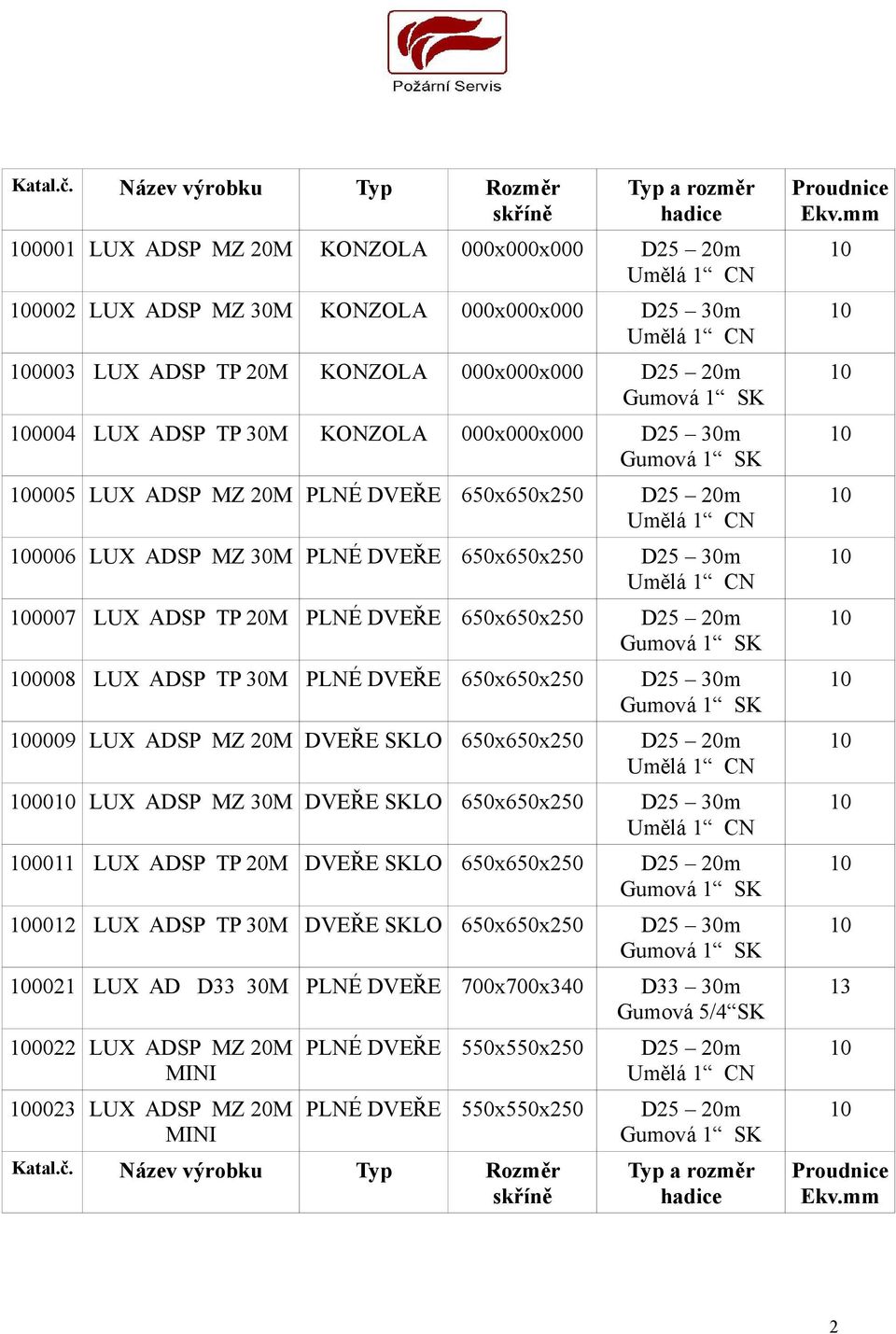

4 Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice 0001 LUX ADSP MZ 20M KONZOLA 000x000x000 D25 20m Umělá 1 CN 0002 LUX ADSP MZ 30M KONZOLA 000x000x000 D25 30m Umělá 1 CN 0003 LUX ADSP TP 20M KONZOLA 000x000x000 D25 20m Gumová 1 SK 0004 LUX ADSP TP 30M KONZOLA 000x000x000 D25 30m Gumová 1 SK 0005 LUX ADSP MZ 20M PLNÉ DVEŘE 650x650x250 D25 20m Umělá 1 CN 0006 LUX ADSP MZ 30M PLNÉ DVEŘE 650x650x250 D25 30m Umělá 1 CN 0007 LUX ADSP TP 20M PLNÉ DVEŘE 650x650x250 D25 20m Gumová 1 SK 0008 LUX ADSP TP 30M PLNÉ DVEŘE 650x650x250 D25 30m Gumová 1 SK 0009 LUX ADSP MZ 20M DVEŘE SKLO 650x650x250 D25 20m Umělá 1 CN 00 LUX ADSP MZ 30M DVEŘE SKLO 650x650x250 D25 30m Umělá 1 CN 0011 LUX ADSP TP 20M DVEŘE SKLO 650x650x250 D25 20m Gumová 1 SK 0012 LUX ADSP TP 30M DVEŘE SKLO 650x650x250 D25 30m Gumová 1 SK 0021 LUX AD D33 30M PLNÉ DVEŘE 700x700x340 D33 30m Gumová 5/4 SK 0022 LUX ADSP MZ 20M MINI 0023 LUX ADSP MZ 20M MINI PLNÉ DVEŘE 550x550x250 D25 20m Umělá 1 CN PLNÉ DVEŘE 550x550x250 D25 20m Gumová 1 SK Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice Proudnice Ekv.mm 13 Proudnice Ekv.mm 2

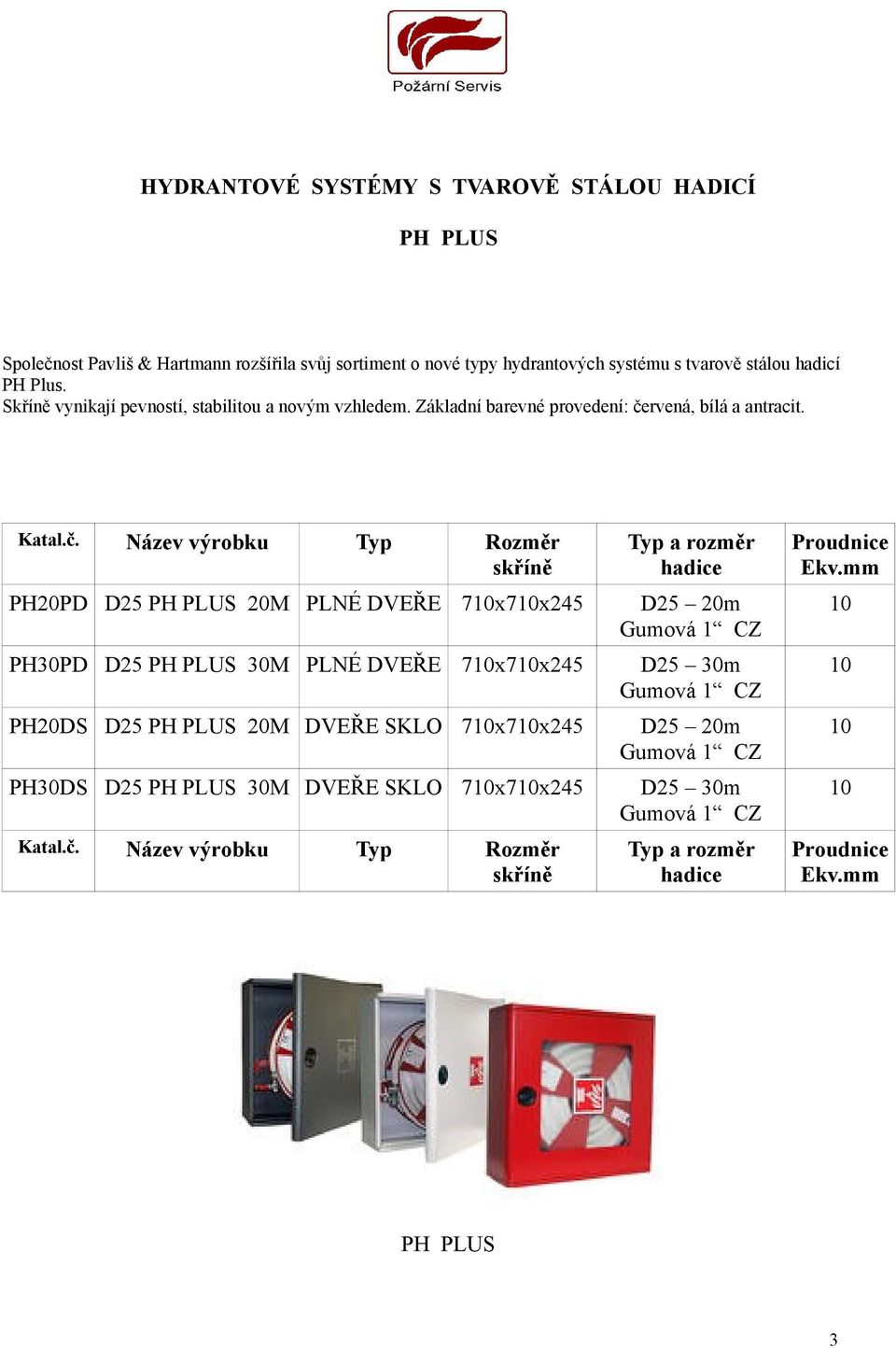

5 HYDRANTOVÉ SYSTÉMY S TVAROVĚ STÁLOU HADICÍ PH PLUS Společnost Pavliš & Hartmann rozšířila svůj sortiment o nové typy hydrantových systému s tvarově stálou hadicí PH Plus. Skříně vynikají pevností, stabilitou a novým vzhledem. Základní barevné provedení: červená, bílá a antracit. Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice PH20PD D25 PH PLUS 20M PLNÉ DVEŘE 7x7x245 D25 20m Gumová 1 CZ PH30PD D25 PH PLUS 30M PLNÉ DVEŘE 7x7x245 D25 30m Gumová 1 CZ PH20DS D25 PH PLUS 20M DVEŘE SKLO 7x7x245 D25 20m Gumová 1 CZ PH30DS D25 PH PLUS 30M DVEŘE SKLO 7x7x245 D25 30m Gumová 1 CZ Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice Proudnice Ekv.mm Proudnice Ekv.mm PH PLUS 3

6 HYDRANTOVÉ SYSTÉMY S TVAROVĚ STÁLOU HADICÍ EBASS Hydrantový systém EBASS je vyrobený ve Španělsku a certifikovaný podle EN Zajímavostí tohoto hydrantového systému je jeho rozměr: 750x750x140 mm. Z tohota důvodu je ideální do tenkých a lehkých stavebních příček. V nabídce: plné dveře, průhledné plastové sklo, nerez plné dveře, nerez - průhledné plastové sklo. Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice E20PD EBASS D25/20 PLNÉ DVEŘE 750x750x140 D25 20m Gumová 1 E Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice Proudnice Ekv.mm Proudnice Ekv.mm EBASS 4

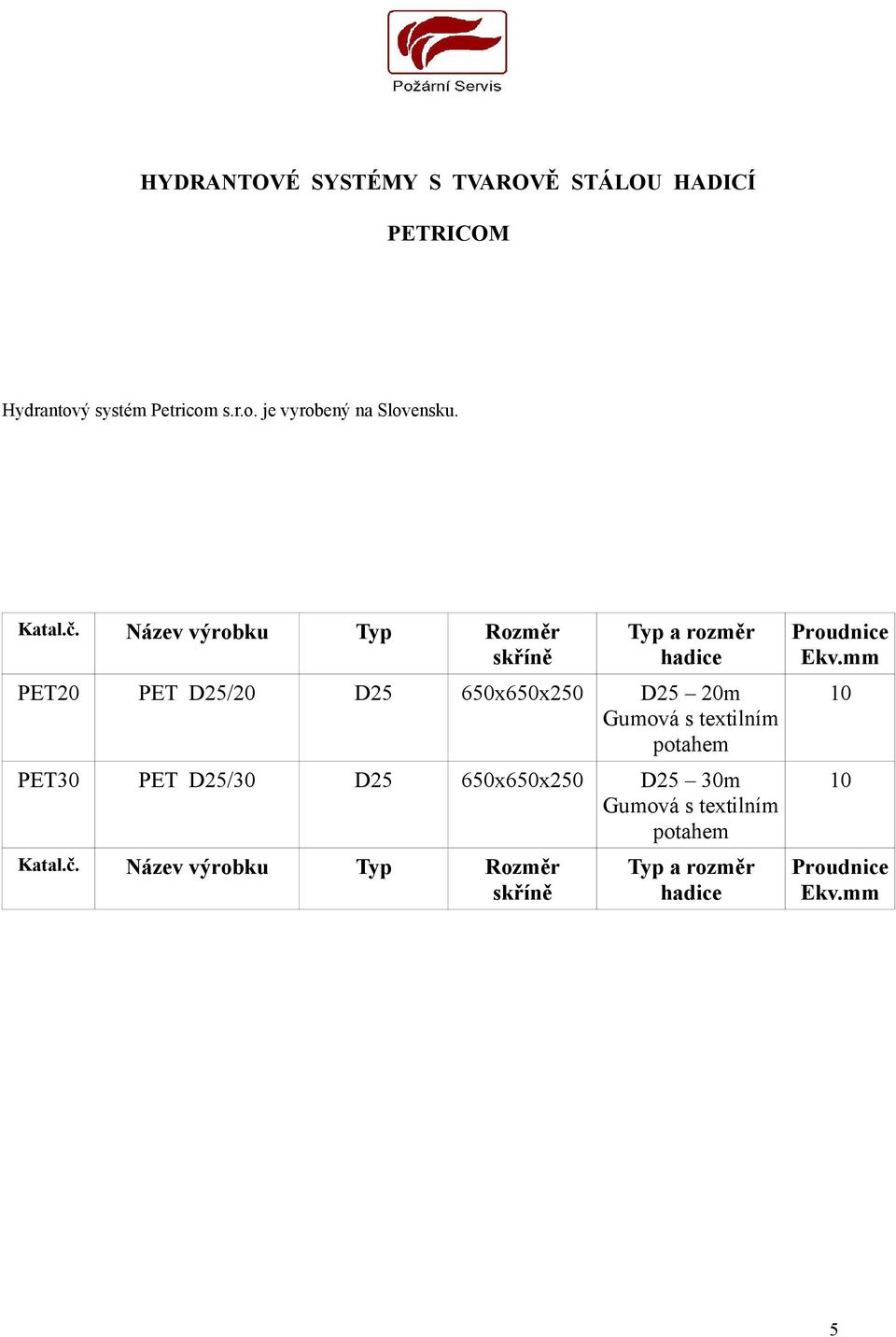

7 HYDRANTOVÉ SYSTÉMY S TVAROVĚ STÁLOU HADICÍ PETRICOM Hydrantový systém Petricom s.r.o. je vyrobený na Slovensku. Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice PET20 PET D25/20 D25 650x650x250 D25 20m Gumová s textilním potahem PET30 PET D25/30 D25 650x650x250 D25 30m Gumová s textilním potahem Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice Proudnice Ekv.mm Proudnice Ekv.mm 5

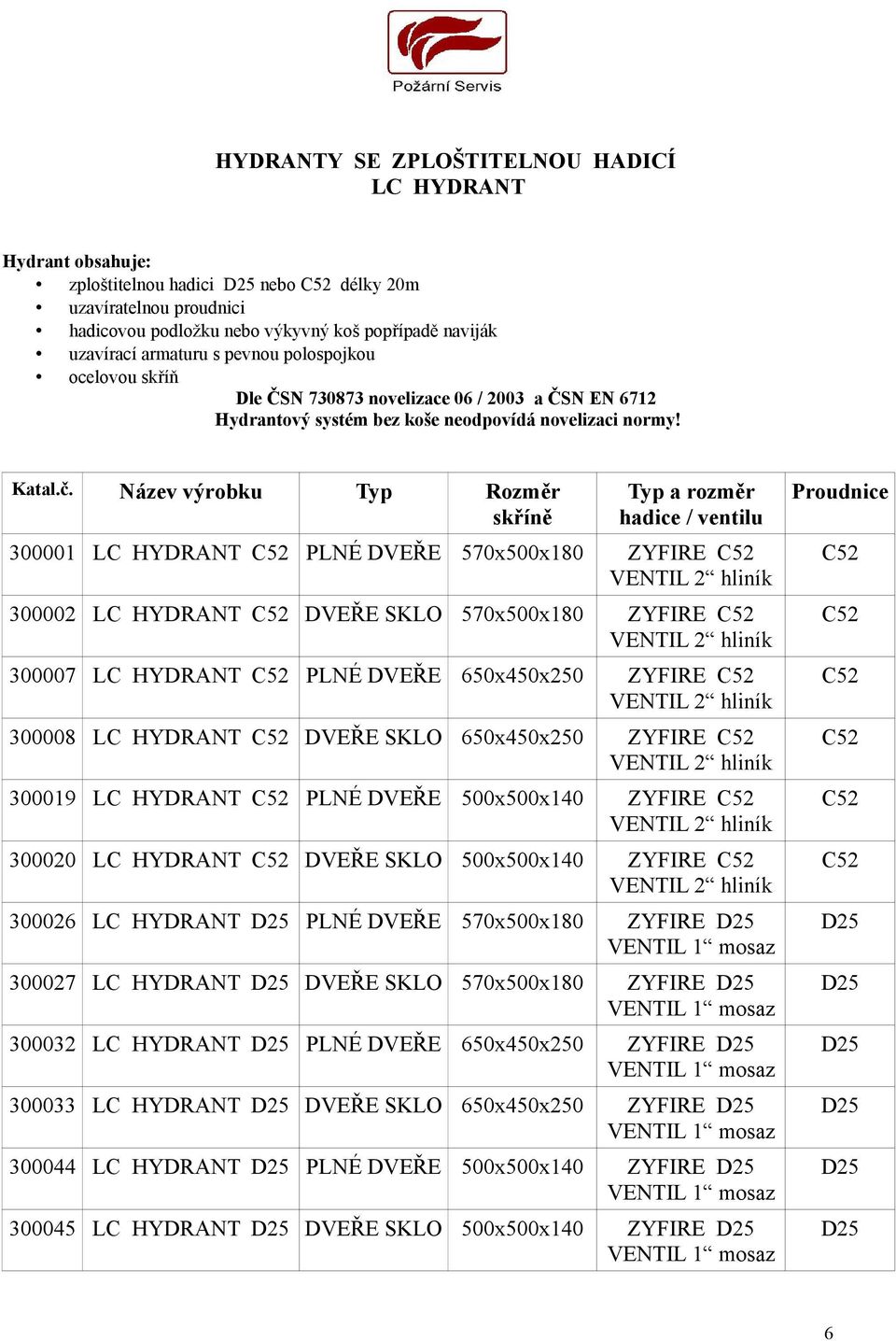

8 HYDRANTY SE ZPLOŠTITELNOU HADICÍ LC HYDRANT Hydrant obsahuje: zploštitelnou hadici D25 nebo C52 délky 20m uzavíratelnou proudnici hadicovou podložku nebo výkyvný koš popřípadě naviják uzavírací armaturu s pevnou polospojkou ocelovou skříň Dle ČSN novelizace 06 / 2003 a ČSN EN 6712 Hydrantový systém bez koše neodpovídá novelizaci normy! Katal.č. Název výrobku Typ Rozměr Typ a rozměr hadice / ventilu LC HYDRANT C52 PLNÉ DVEŘE 570x500x180 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT C52 DVEŘE SKLO 570x500x180 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT C52 PLNÉ DVEŘE 650x450x250 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT C52 DVEŘE SKLO 650x450x250 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT C52 PLNÉ DVEŘE 500x500x140 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT C52 DVEŘE SKLO 500x500x140 ZYFIRE C52 VENTIL 2 hliník LC HYDRANT D25 PLNÉ DVEŘE 570x500x180 ZYFIRE D25 VENTIL 1 mosaz LC HYDRANT D25 DVEŘE SKLO 570x500x180 ZYFIRE D25 VENTIL 1 mosaz LC HYDRANT D25 PLNÉ DVEŘE 650x450x250 ZYFIRE D25 VENTIL 1 mosaz LC HYDRANT D25 DVEŘE SKLO 650x450x250 ZYFIRE D25 VENTIL 1 mosaz LC HYDRANT D25 PLNÉ DVEŘE 500x500x140 ZYFIRE D25 VENTIL 1 mosaz LC HYDRANT D25 DVEŘE SKLO 500x500x140 ZYFIRE D25 VENTIL 1 mosaz Proudnice C52 C52 C52 C52 C52 C52 D25 D25 D25 D25 D25 D25 6

9 HYDRANTY SE ZPLOŠTITELNOU HADICÍ LC HYDRANT LC HYDRANT C52 6a

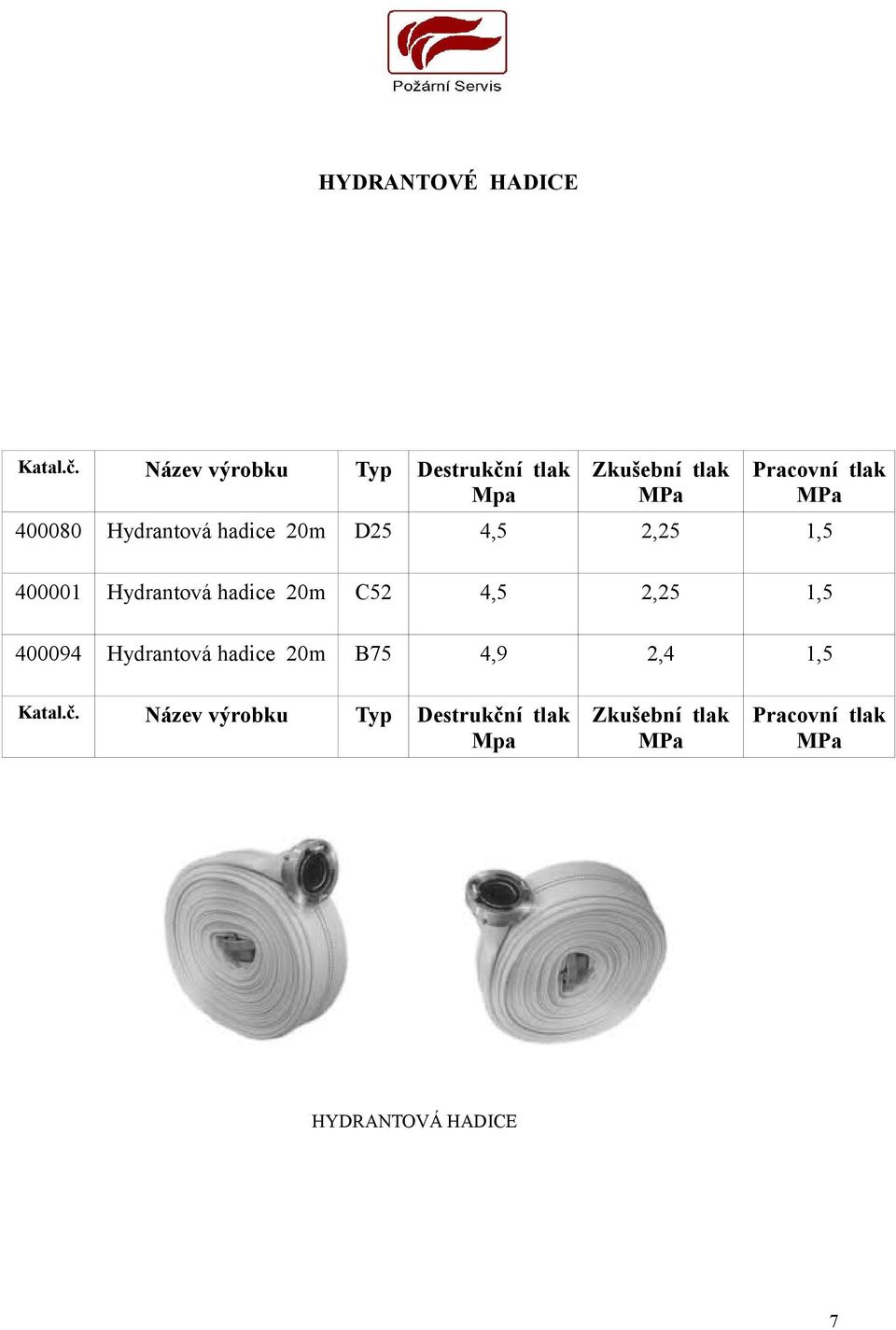

10 HYDRANTOVÉ HADICE Katal.č. Název výrobku Typ Destrukční tlak Mpa Zkušební tlak MPa Pracovní tlak MPa Hydrantová hadice 20m D25 4,5 2,25 1, Hydrantová hadice 20m C52 4,5 2,25 1, Hydrantová hadice 20m B75 4,9 2,4 1,5 Katal.č. Název výrobku Typ Destrukční tlak Mpa Zkušební tlak MPa Pracovní tlak MPa HYDRANTOVÁ HADICE 7

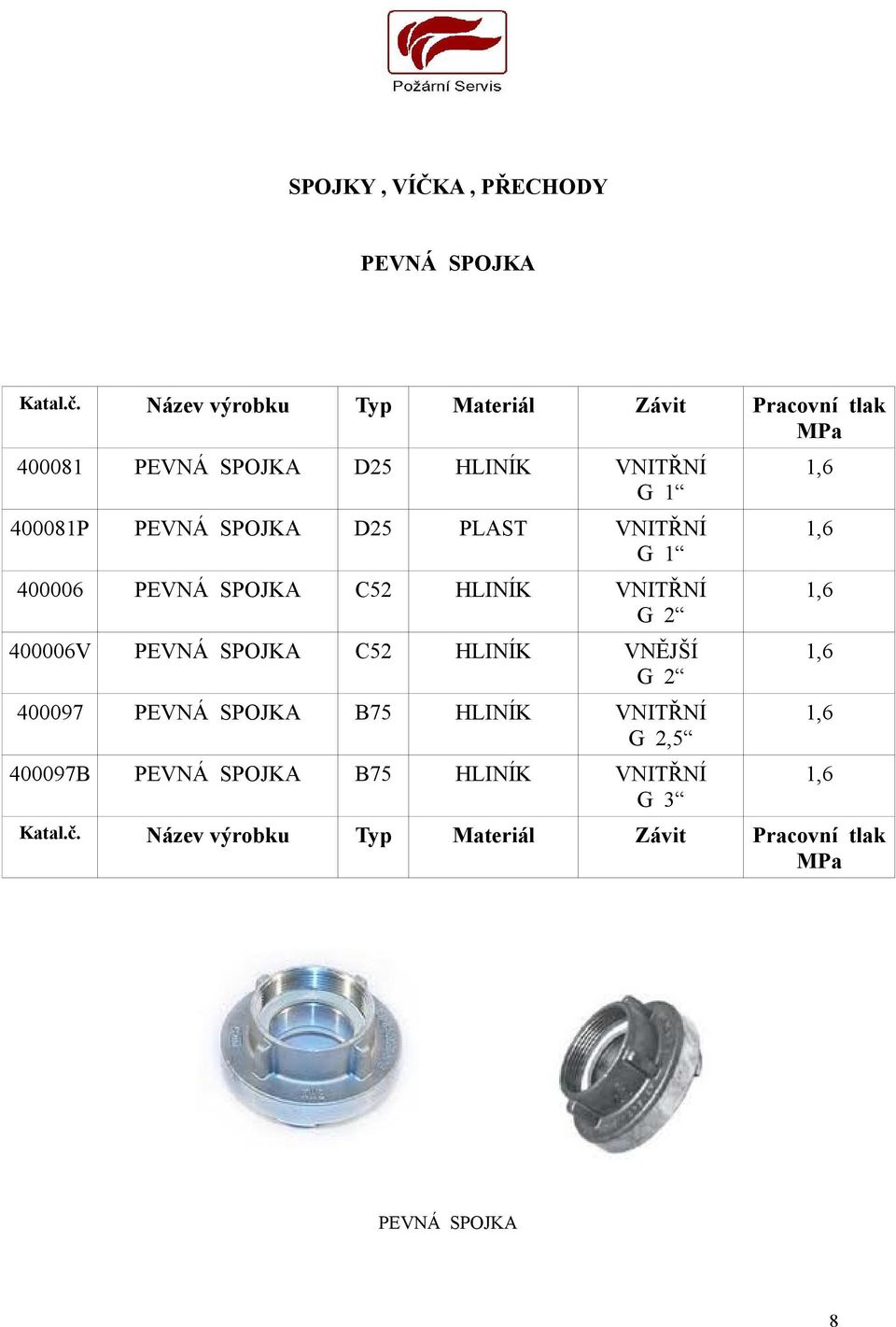

11 SPOJKY, VÍČKA, PŘECHODY PEVNÁ SPOJKA Katal.č. Název výrobku Typ Materiál Závit Pracovní tlak MPa PEVNÁ SPOJKA D25 HLINÍK VNITŘNÍ G P PEVNÁ SPOJKA D25 PLAST VNITŘNÍ G PEVNÁ SPOJKA C52 HLINÍK VNITŘNÍ G V PEVNÁ SPOJKA C52 HLINÍK VNĚJŠÍ G PEVNÁ SPOJKA B75 HLINÍK VNITŘNÍ G 2, B PEVNÁ SPOJKA B75 HLINÍK VNITŘNÍ G 3 Katal.č. Název výrobku Typ Materiál Závit Pracovní tlak MPa 1,6 1,6 1,6 1,6 1,6 1,6 PEVNÁ SPOJKA 8

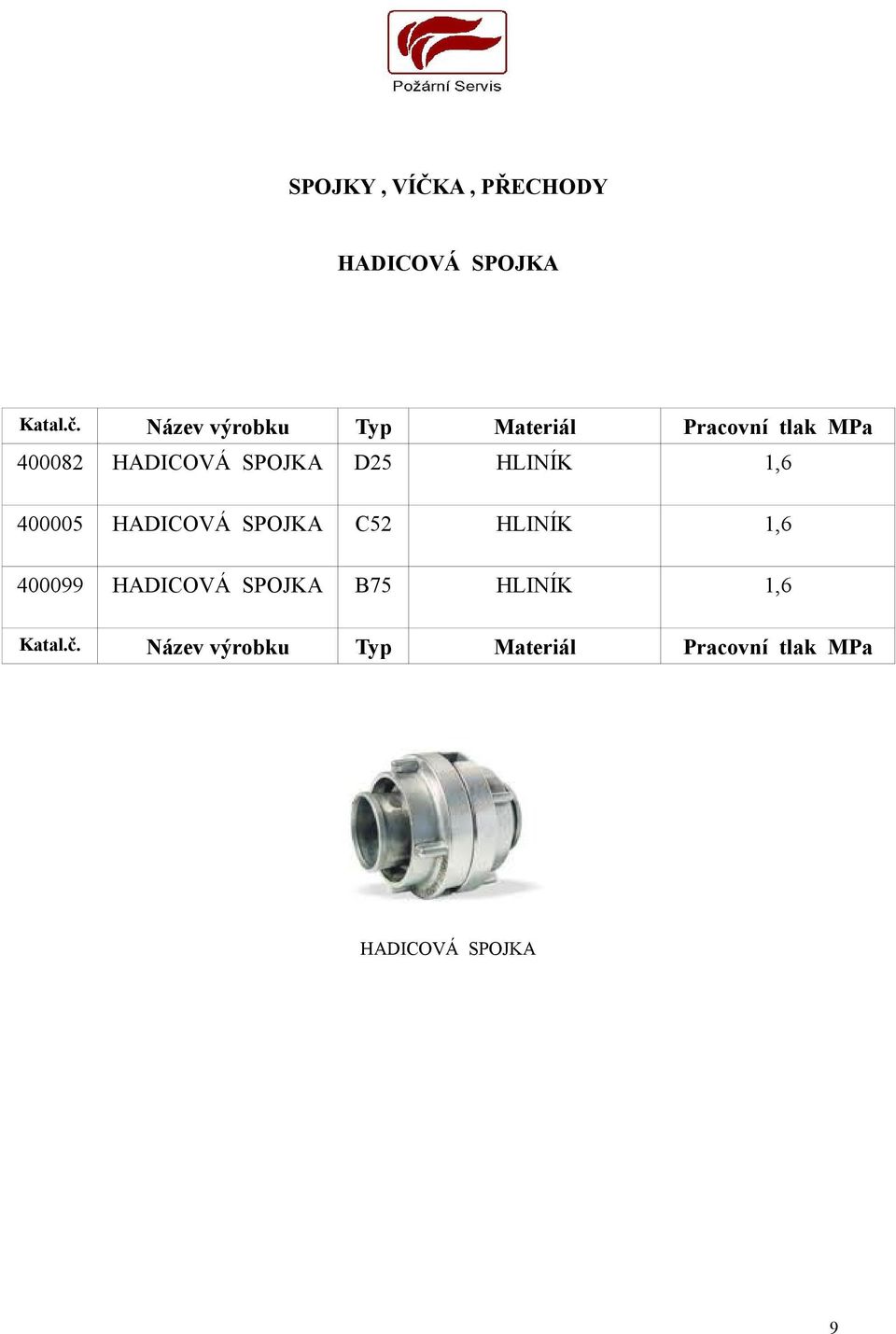

12 SPOJKY, VÍČKA, PŘECHODY HADICOVÁ SPOJKA Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa HADICOVÁ SPOJKA D25 HLINÍK 1, HADICOVÁ SPOJKA C52 HLINÍK 1, HADICOVÁ SPOJKA B75 HLINÍK 1,6 Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa HADICOVÁ SPOJKA 9

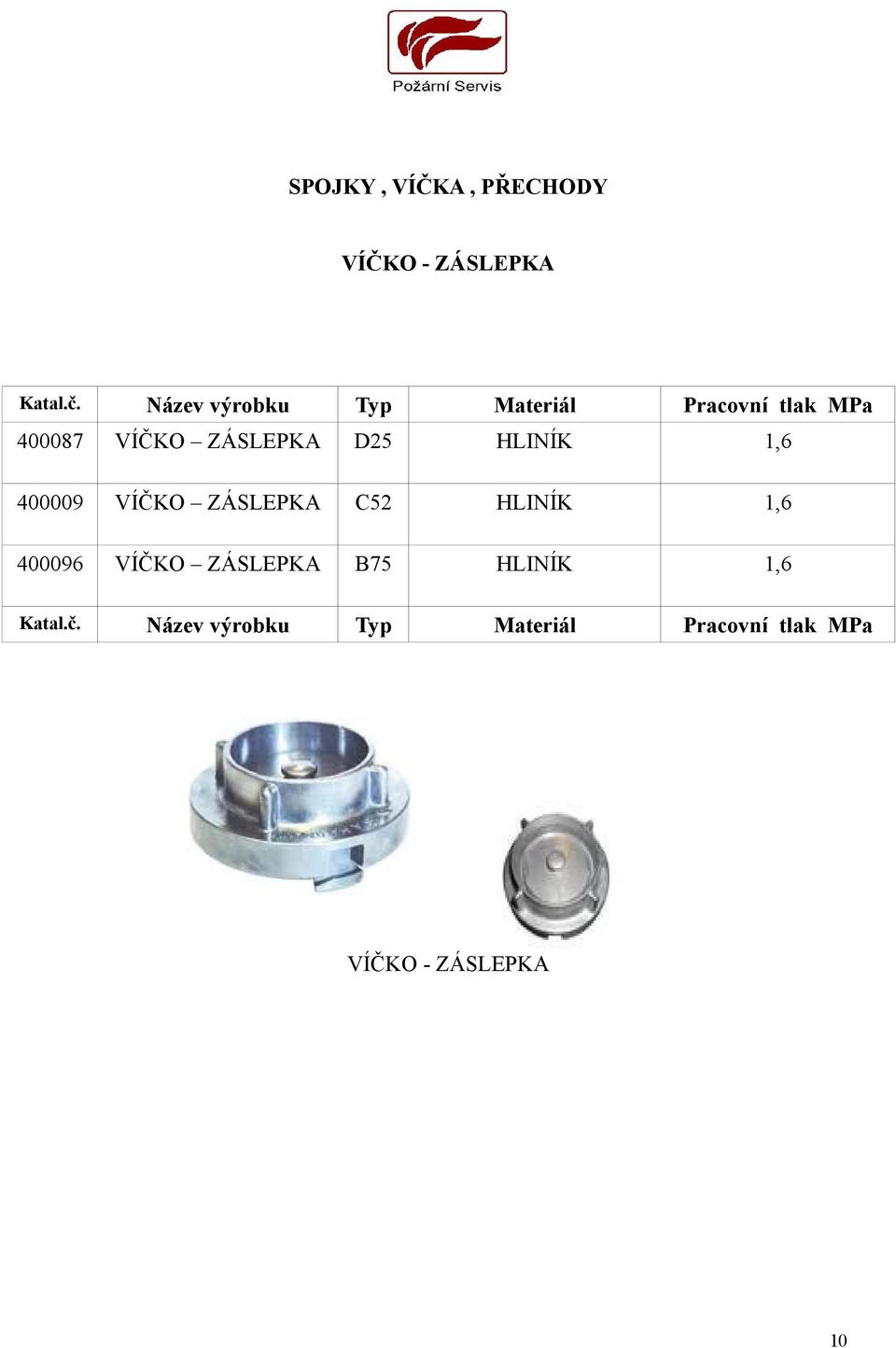

13 SPOJKY, VÍČKA, PŘECHODY VÍČKO - ZÁSLEPKA Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa VÍČKO ZÁSLEPKA D25 HLINÍK 1, VÍČKO ZÁSLEPKA C52 HLINÍK 1, VÍČKO ZÁSLEPKA B75 HLINÍK 1,6 Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa VÍČKO - ZÁSLEPKA

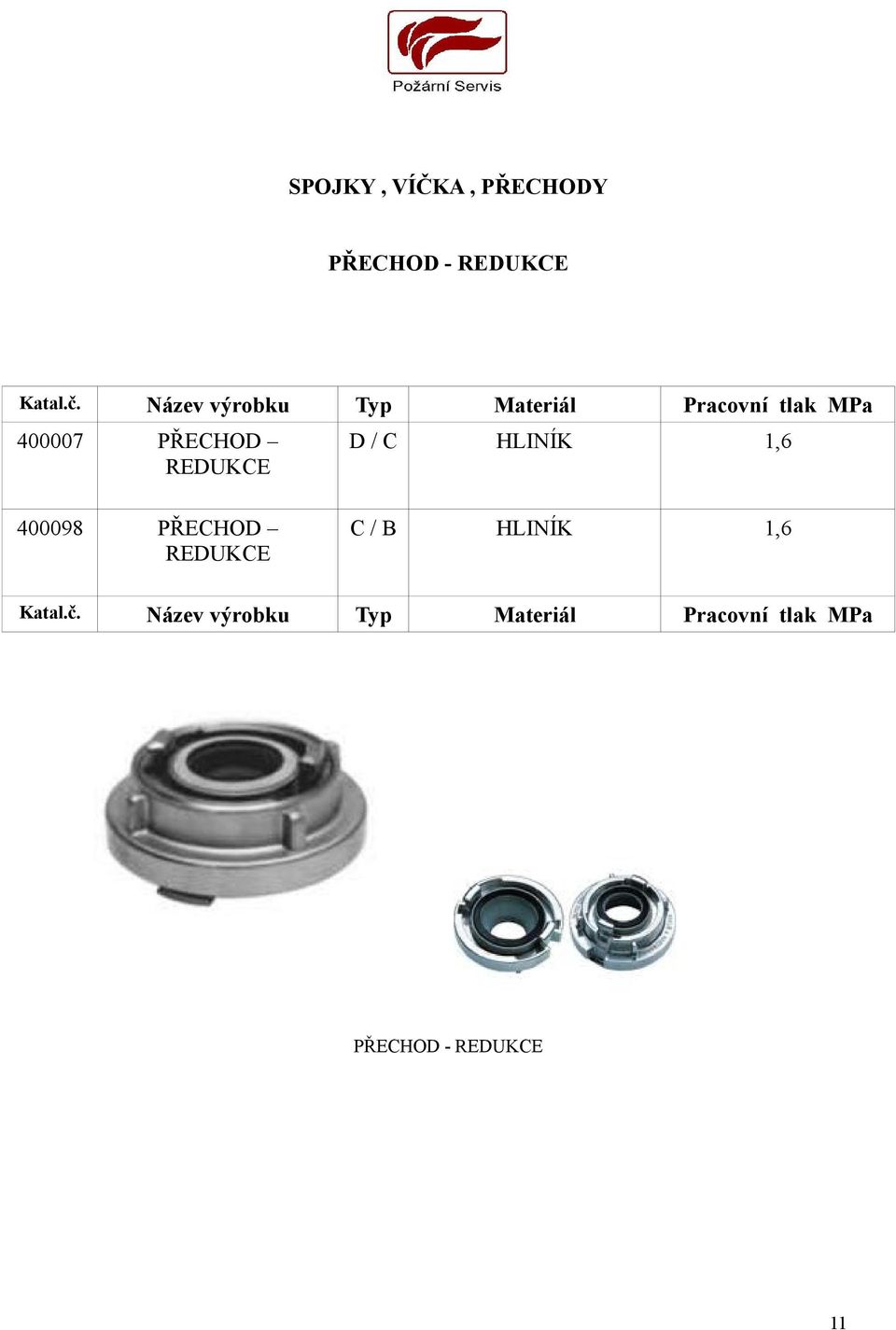

14 SPOJKY, VÍČKA, PŘECHODY PŘECHOD - REDUKCE Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa PŘECHOD REDUKCE D / C HLINÍK 1, PŘECHOD REDUKCE C / B HLINÍK 1,6 Katal.č. Název výrobku Typ Materiál Pracovní tlak MPa PŘECHOD - REDUKCE 11

15 UZAVÍRACÍ ARMATURY Katal.č. Název výrobku Typ Materiál Průměr Pracovní tlak MPa VENTIL D25 PONIKLOVANÁ MOSAZ 1 1,6 VENTIL D33 PONIKLOVANÁ MOSAZ 5/4! 1,6 VENTIL S POLOSPOJKOU VENTIL S POLOSPOJKOU VENTIL S POLOSPOJKOU D25 MOSAZ 1 2 C52 HLINÍK 2 1,6 C52 MOSAZ 2 1,6 Katal.č. Název výrobku Typ Materiál Průměr Pracovní tlak MPa UZAVÍRACÍ ARMATURY 12

16 PROUDNICE Katal.č. Název výrobku Typ Materiál LC PROUDNICE C52 PLAST 4000 TURBO PROUDNICE C52 PLAST HLINÍKOVÁ PROUDNICE C52 HLINÍK PROUDNICE S POLOSPOJKOU A UZÁVĚREM C52 PLAST PROUDNICE S UZÁVĚREM D25 PLAST PROUDNICE S POLOSPOJKOU A VENTILEM D25 PLAST / PONIKLOVANÁ MOSAZ PROUDNICE KOMPAKTNÍ PROUD D25 PLAST HLINÍKOVÁ PROUDNICE B75 HLINÍK Katal.č. Název výrobku Typ Materiál PROUDNICE 13

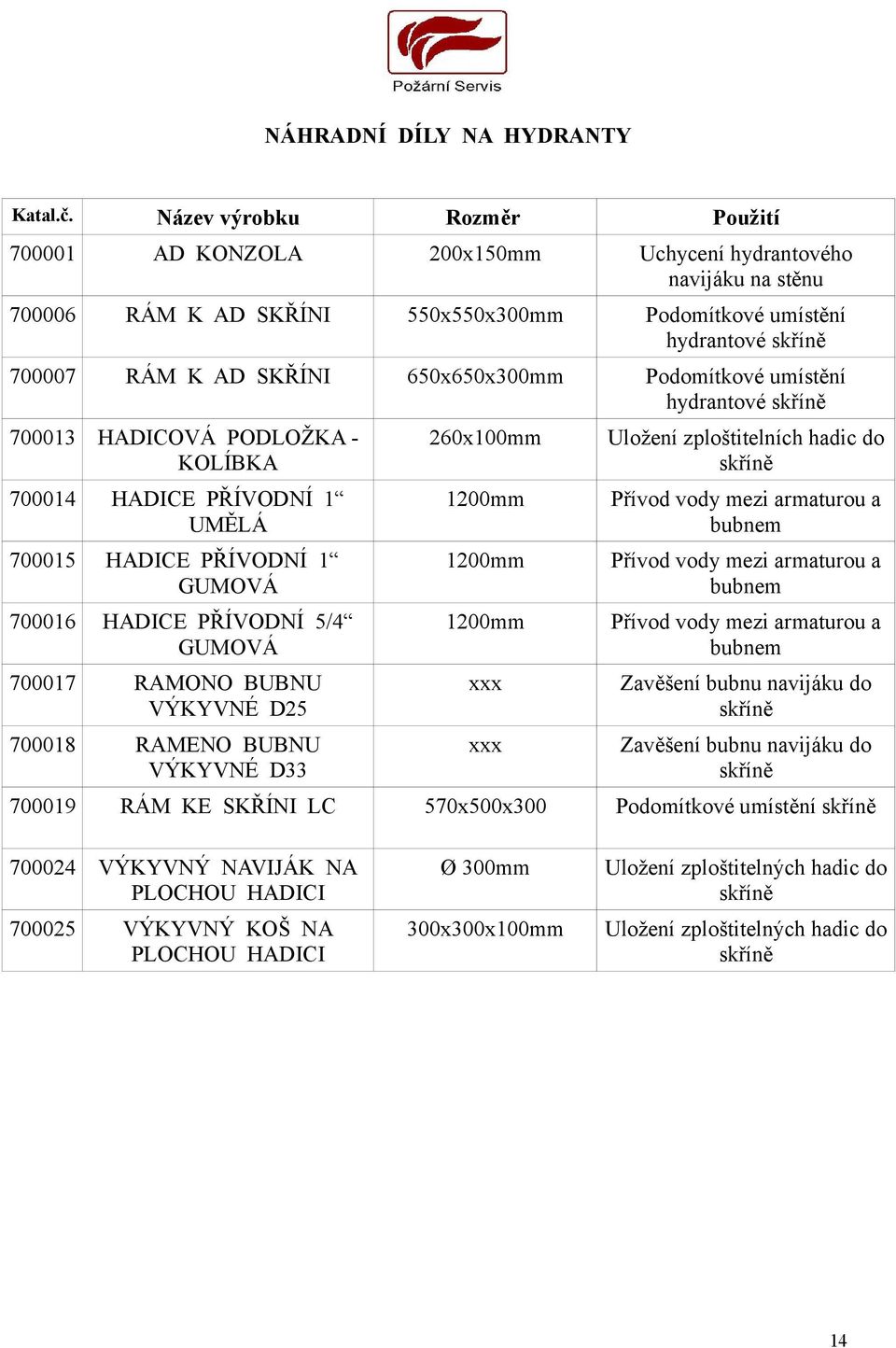

17 NÁHRADNÍ DÍLY NA HYDRANTY Katal.č. Název výrobku Rozměr Použití AD KONZOLA 200x150mm Uchycení hydrantového navijáku na stěnu RÁM K AD SKŘÍNI 550x550x300mm Podomítkové umístění hydrantové RÁM K AD SKŘÍNI 650x650x300mm Podomítkové umístění hydrantové HADICOVÁ PODLOŽKA - KOLÍBKA HADICE PŘÍVODNÍ 1 UMĚLÁ HADICE PŘÍVODNÍ 1 GUMOVÁ HADICE PŘÍVODNÍ 5/4 GUMOVÁ RAMONO BUBNU VÝKYVNÉ D RAMENO BUBNU VÝKYVNÉ D33 260x0mm 1200mm 1200mm 1200mm xxx xxx Uložení zploštitelních hadic do Přívod vody mezi armaturou a bubnem Přívod vody mezi armaturou a bubnem Přívod vody mezi armaturou a bubnem Zavěšení bubnu navijáku do Zavěšení bubnu navijáku do RÁM KE SKŘÍNI LC 570x500x300 Podomítkové umístění VÝKYVNÝ NAVIJÁK NA PLOCHOU HADICI VÝKYVNÝ KOŠ NA PLOCHOU HADICI Ø 300mm 300x300x0mm Uložení zploštitelných hadic do Uložení zploštitelných hadic do 14

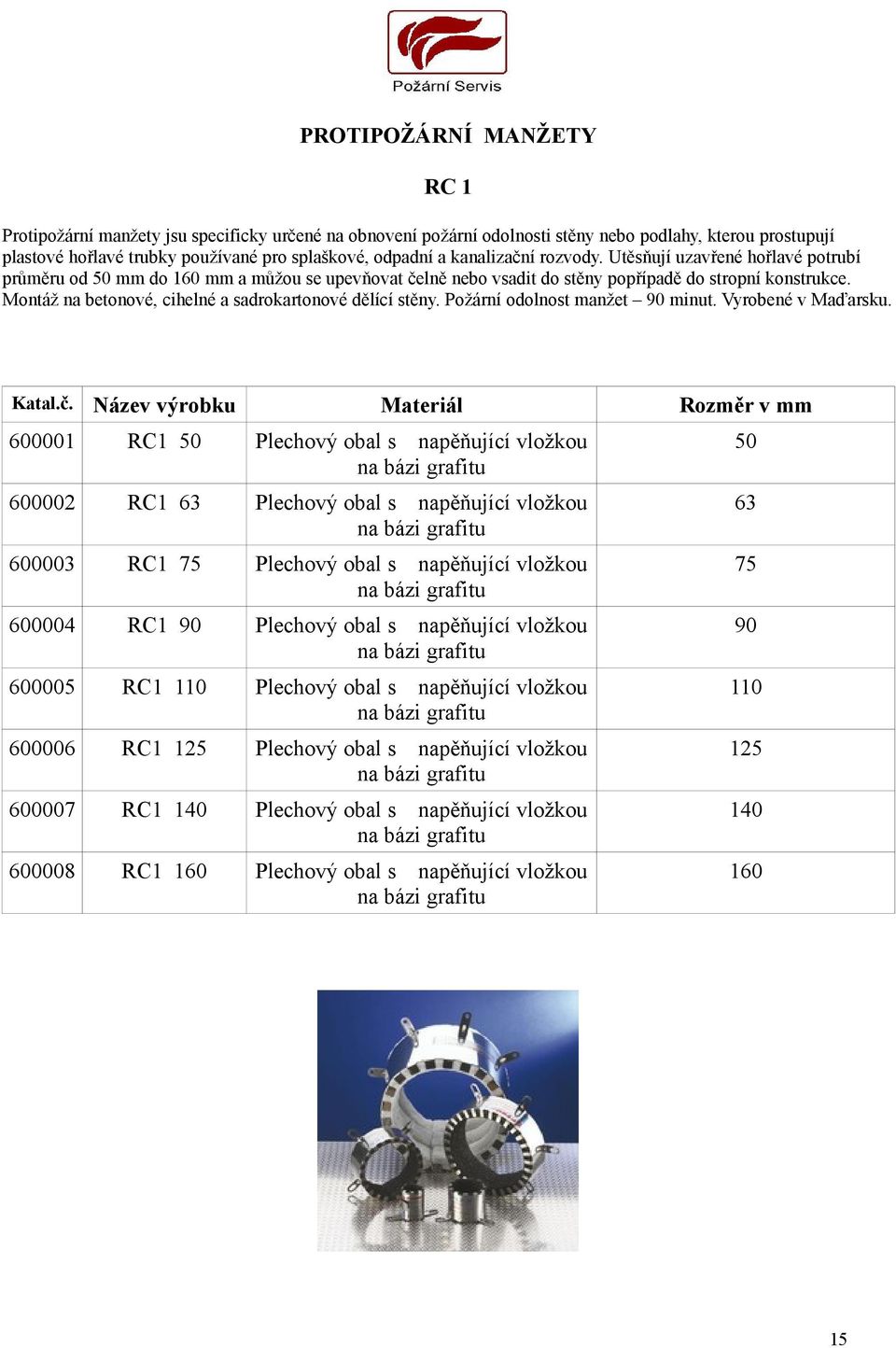

18 PROTIPOŽÁRNÍ MANŽETY RC 1 Protipožární manžety jsu specificky určené na obnovení požární odolnosti stěny nebo podlahy, kterou prostupují plastové hořlavé trubky používané pro splaškové, odpadní a kanalizační rozvody. Utěsňují uzavřené hořlavé potrubí průměru od 50 mm do 160 mm a můžou se upevňovat čelně nebo vsadit do stěny popřípadě do stropní konstrukce. Montáž na betonové, cihelné a sadrokartonové dělící stěny. Požární odolnost manžet 90 minut. Vyrobené v Maďarsku. Katal.č. Název výrobku Materiál Rozměr v mm RC1 50 Plechový obal s napěňující vložkou na bázi grafitu RC1 63 Plechový obal s napěňující vložkou na bázi grafitu RC1 75 Plechový obal s napěňující vložkou na bázi grafitu RC1 90 Plechový obal s napěňující vložkou na bázi grafitu RC1 1 Plechový obal s napěňující vložkou na bázi grafitu RC1 125 Plechový obal s napěňující vložkou na bázi grafitu RC1 140 Plechový obal s napěňující vložkou na bázi grafitu RC1 160 Plechový obal s napěňující vložkou na bázi grafitu

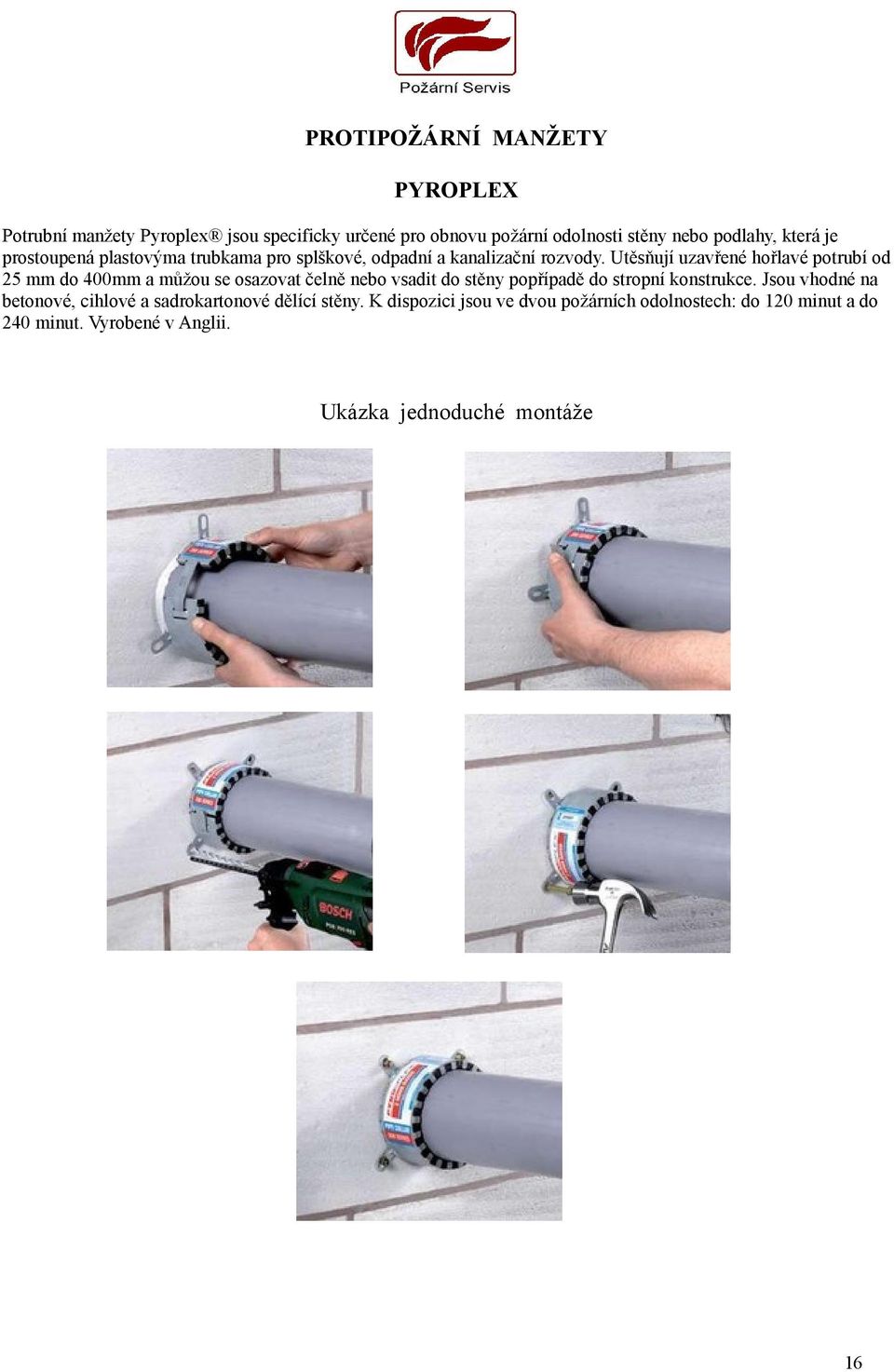

19 PROTIPOŽÁRNÍ MANŽETY PYROPLEX Potrubní manžety Pyroplex jsou specificky určené pro obnovu požární odolnosti stěny nebo podlahy, která je prostoupená plastovýma trubkama pro splškové, odpadní a kanalizační rozvody. Utěsňují uzavřené hořlavé potrubí od 25 mm do 400mm a můžou se osazovat čelně nebo vsadit do stěny popřípadě do stropní konstrukce. Jsou vhodné na betonové, cihlové a sadrokartonové dělící stěny. K dispozici jsou ve dvou požárních odolnostech: do 120 minut a do 240 minut. Vyrobené v Anglii. Ukázka jednoduché montáže 16

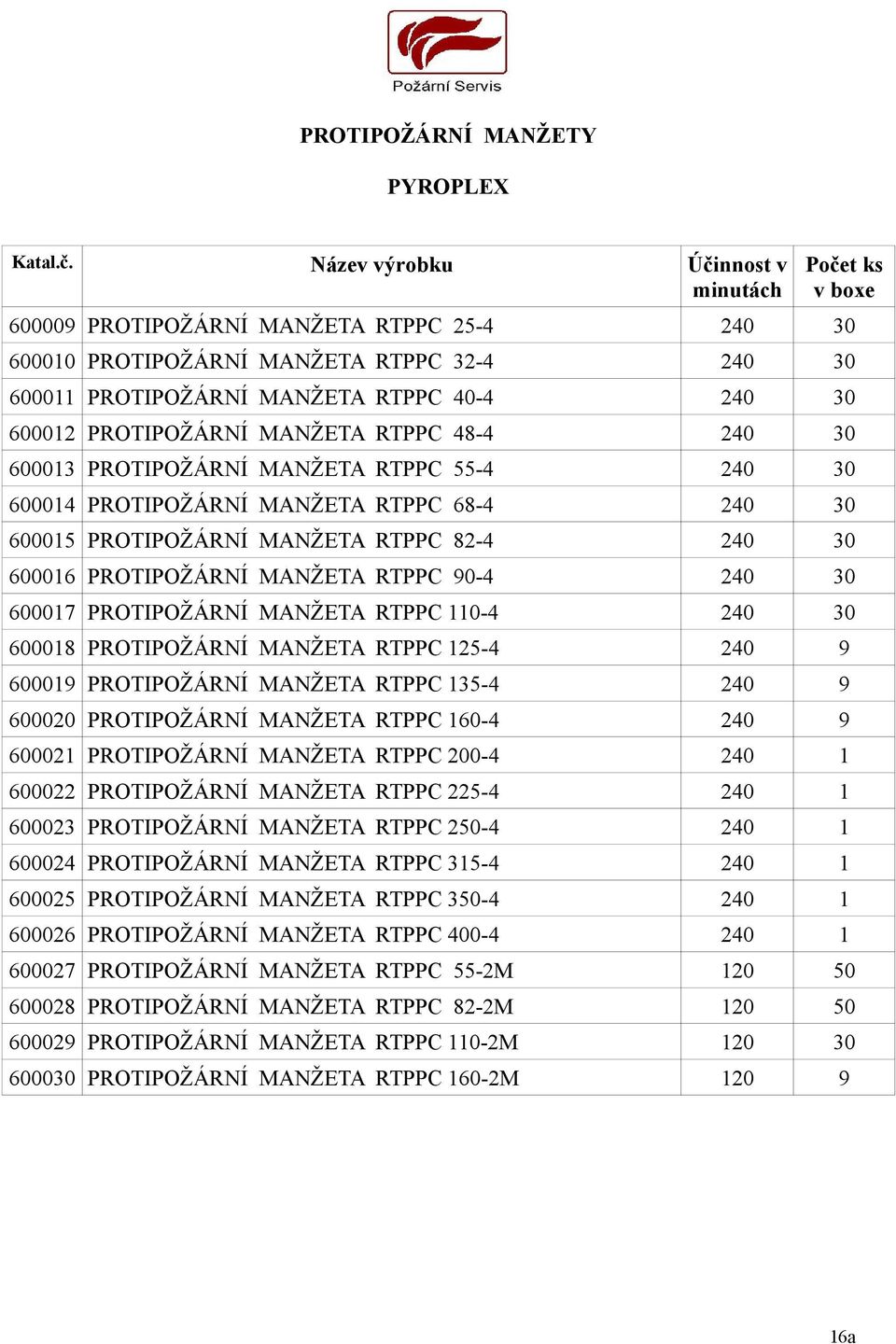

20 PROTIPOŽÁRNÍ MANŽETY PYROPLEX Katal.č. Název výrobku Účinnost v minutách Počet ks v boxe PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC PROTIPOŽÁRNÍ MANŽETA RTPPC 55-2M PROTIPOŽÁRNÍ MANŽETA RTPPC 82-2M PROTIPOŽÁRNÍ MANŽETA RTPPC 1-2M PROTIPOŽÁRNÍ MANŽETA RTPPC 160-2M a

21 PROTIPOŽÁRNÍ POTRUBNÍ OBALOVÉ MATERIÁLY WRAPY PYROPLEX Potrubní obalové materály Pyroplex ( dále jen wrapy ) jsou specificky určené na obnovení požární odolnosti stěny nebo podlah, které jsou prostoupené rozvodama. Wrapy Pyroplex jsou dostupné ve dvou ohňovzdorných verzích: do 120 minut a do 240 minut. Wrapy jsou vyrobené v Anglii. Katal.č. Název výrobku Účinnost v minutách Počet ks v boxe WRAP RTPPW WRAP RTPPW WRAP RTPPW WRAP RTPPW WRAP RTPPW WRAP RTPPW WRAP RTPPW WRAP RTPPW

22 PROTIPOŽÁRNÍ VÝPLNĚ PU PĚNA, TMEL, SILIKON PYROPLEX Ohnivzdorná expanzivní pěna Pyroplex samozhašivá přísada na bázi polyuretanové expanzivní pěny, která stuhne do pevné formy působením vzdušné vlhkosti. Výrobek je vhodný na utěsnění mezer okolo dveří a okenních rámů pomocí druhotného protipožárního média, jako jsou kovové kabelové lávky a běžné prostupy rozvodů. Ohnivzdorná expanzivní pěna Pyroplex je dočasně ohnivzdorný produkt, který dosahuje dobu požární odolnosti až do 120 minut, když se používá ve spojení s výplňovým materiálem s minerálním vláknem. Napěňující akrylový tmel Pyroplex je jednosložkový, s vysokým modulem pružnosti, bezhalogénový výrobek. Výrobek je určený hlavně pro použití ve vnitřních aplikacích. Je vhodný na spárování obvodu okolo dveří, oken, kovových rozvodů a na použití lineárních spojů stěn a podlah s malým pohybem. Napěňující akrylový tmel Pyroplex může zabezpečit vlastnosti požární odolnosti až do 240 minut v závislosti na požadované aplikaci a základním materialu. Materiál je kompatibilní s běžným stavebním materiálem. Ohňovzdorný silikonový tmel Pyroplex je jednosložkový, s nízkým modulem pružnosti, neutrální,vytvrzovací bezhalogénový výrobek. Je vhodný na utěsnění konstrukčních spojů a okolo prostupů trubek, které jsou jsou chráněné doporučeným napěňovacím výrobkem Pyroplex. J eideální i na utěsnění výplňových stěn, fasád budov a dilatačních spár v ohnivzdorných stěnách. Je ohnivzdorný až do 240 minut a nabízí vynikající přilnavost na mnoho běžných stavebních podkladů. Má vynikající odolnost proti ozonu, UV záření a extremním teplotám a nelpivý do dvou hodin. Katal.č. Název výrobku Balení kartuš Počet ks v boxe Silikon protipožární RTPFRS 3WT barva bílá 3 ml PU Pěna protipožární RTPFRF 750A 750 ml Akryl protipožární RTP2WT3PY barva bílá 3 ml Akryl protipožární RTP2WT3PY barva hnědá 3 ml Akryl protipožární RTP2WT3PY barva černá 3 ml 25 Ohnivzdorná expanzivní pěna Napěňující akrylový tmel Ohňovzdorný silikonový tmel Pyroplex Pyroplex Pyroplex 18

23 PROTIPOŽÁRNÍ ODDĚLOVACÍ SYSTÉMY PYRO SAFE PYRO-SAFE Universal COMBI EI120 Mnohostranně použitelný oddělovací systém z minerální vlny a intumescentního nátěru pro kabely a vedení všech druhů jako i pro hořlavé a nehořlavé potrubí.požární odolnost EI 120. Systémové komponenty: PYRO-SAFE FLAMMOPLAST KS 1 PYRO-SAFE FLAMMOPLAST KS 3 Deska z minerálního vlákna ( MFP-KS 1 ), jednostranně nebo oboustranně natřená nátěrem PYRO-SAFE FLAMMOPLAST KS 1. Minerální vlna Lamelová podložka KLIMAROCK Protipožární manžeta Štítek Oblast použití Kombinovaný oddělovací systém pro kabelové a potrubní přechody ( hořlavé nebo nehořlavé ) přes nosné stěny, lehké stavební příčky nebo stropy. Vlastnosti Těsní proti ohni a dýmu, snižuje teplotu, odděluje prostory, odolává stříkání vody a stárnutí. 19
