2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE Než začnete nástroj používat, přečtěte si sekci: BEZPEČNÉ POUŽITÍ PŘÍSTROJE a DŮLEŽITÉ POKYNY. Tyto sekce podávají důležité informace ohledně správného zacházení s přístrojem. Navíc, pokud si chcete být jisti, že máte veškeré informace k využití každé funkce nového přístroje, přečtěte si celý Uživatelský manuál. Manuál by měl být dobře uložen a nablízku, kvůli snadnému nahlédnutí. Nerozebírejte ani neupravujte přístroj Neotevírejte nástroj a nijak nezasahujte do vnitřního uspořádání a nastavení přístroje. Neopravujte ani nevyměňujte součástky Nepokoušejte se přístroj opravovat či vyměňovat jeho vnitřní součásti (s výjimkou speciálních pokynů uvedených v návodu). Ihned vypojte USB kabel a kontaktujte servisní středisko, nejbližší Roland centrum nebo autorizovaného distributora Roland, podle seznamu na stránce Informace, pokud se vyskytne následující situace: Nástroj nepoužívejte ani neukládejte v následujících místech, kde je teplotní extrém (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo pára (např.: koupelny, umývárny či vlhké podlahy); nebo výpary či kouř; nebo solné výpary; nebo vlhkost; nebo dešti; nebo prachu, písku; nebo silným otřesům a vibracím. Upozornění ohledně instalace nástroje na stojan Při instalaci na stojan postupujte přesně podle pokynů v Uživatelském manuálu (str. 5). Nebude-li správně zajištěný, riskujete nestabilní stav, ve kterém může přístroj upadnout nebo se svalí stojan a může způsobit zranění. Nedopusťte, aby se do zařízení dostala cizí tělesa nebo tekutiny Zabraňte tomu, aby dovnitř zapadly cizí objekty (zápalné předměty, mince, drátky) nebo tekutiny (voda, džus). Mohlo by dojít ke zkratu, či jinému poškození. Dospělí musí na přístroj dohlížet, jsou-li poblíž děti Je to z toho důvodu, aby nemohlo dojít k neodbornému zacházení s přístrojem. Vždy musí být nablízku dozor dospělých. Vyvarujte se pádu přístroje a silného nárazu Ochraňte přístroj před silným nárazem. (Nesmí upadnout!) 2

3 VAROVÁNÍ Nikdy na přístroj nešlapejte ani jej nezatěžujte těžkými předměty. Nikdy nestoupejte na přístroj, ani na něj nepokládejte těžké předměty. DŮLEŽITÉ POKYNY VAROVÁNÍ Udržujte drobné součástky co nejdále od dětí Chcete-li zabránit náhodnému polknutí komponent, uvedených níže, ukládejte je mimo dosah malých dětí. Přibalené části - šrouby, podložky (str. 4) DŮLEŽITÉ POKYNY Umístění Nevystavujte přístroj přímému slunečnímu záření, neumísťujte ho poblíž zařízení, které generují teplo, nenechávejte ho uvnitř zavřeného vozidla a vyvarujte se vystavení přístroje extrémním teplotám. Příliš vysoká teplota může deformovat nebo změnit barvu povrchu nástroje. Pokud přesunete přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzace) uvnitř přístroje. V tomto stavu je použití přístroje riskantní. Z toho důvodu jej musíte ještě před použitím nechat po několik hodin přizpůsobit se prostředí, dokud se kondenzace nevypaří. Neponechávejte na povrchu předměty z gumy, vinylu nebo podobných materiálů po delší dobu. Mohly by způsobit trvalé otisky na povrchu. Údržba Při každodenním čištění používejte jemný suchý, či vodou mírně zvlhčený hadřík. Pro odstranění zašlých nečistot použijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj osušte jemným suchým hadříkem. Další doporučení Při práci s jacky nepoužívejte přílišnou sílu. Hrubé zacházení může způsobit špatnou funkci přístroje. Během za/odpojování kabelů uchopte samotný konektor nikdy netahejte za kabel. Tímto způsobem předejdete zkratům nebo zničení vnitřních komponent kabelu. Tento přístroj je uzpůsoben tak, aby dokázal minimalizovat vnější zvuky, vznikající během hry. Ovšem, jelikož zvukové vibrace mohou být přenášeny podlahou a zdmi, dokonce na vyšším stupni, než očekáváte, dbejte o to, aby tyto vibrace neobtěžovaly okolí, např. sousedy, obzvláště při hraní v noci. Gumový okraj ráfku je impregnován konzervačními látkami, aby si udržel své herní vlastnosti. Po určité době se tento konzervační prostředek může projevit na povrchu světlou skvrnou, nebo se tak projeví při úhozu na pady již během testování produktu. To však nemá žádný vliv na herní vlastnosti nebo funkcionalitu produktu a bez potíží můžete hrát dále. Souvislé hraní může vést ke změně barvy padu, ale to nemá vliv na jeho funkce. Nikdy nepoužívejte benzín, ředidla, alkohol či rozpouštědla žádného druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Copyright 2013 ROLAND CORPORATION Veškerá práva jsou vyhrazena. Žádné části této příručky nesmějí být reprodukovány v jakékoliv podobě bez písemného svolení ROLAND CORPORATION. Roland, V-Drums a OCTAPAD jsou samostatně registrované obchodní známky nebo ochranné známky patřící Roland Corporation v USA a/nebo jiných zemích. 3

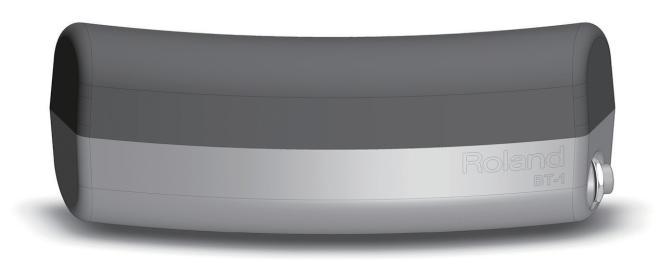

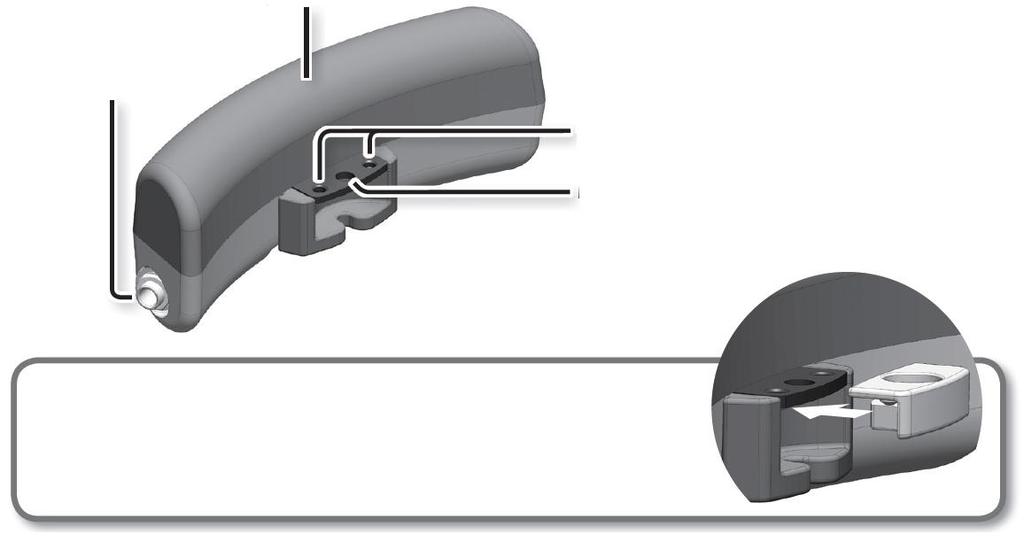

4 Začínáme Hlavní vlastnosti Podlouhlý trigger pad, na který se hraje střední částí paličky Můžete jej připevnit na ráfek síťovaného padu V-Drums nebo na akustický buben. Dále podporuje běžně dostupné typy montážních tyčí a rampy pro V-Drums BT-1 je uzpůsoben tak, aby bylo minimalizováno nechtěné spuštění a lze jej využít i jako padový spínač při změně sady nebo spouštění/zastavení songu Kompaktní design, který nepřekáží při hře Co najdete v balení BT-1 Připevnění (montáž na tyč) Šroub x 2 Vložka (S) x 1, (L) x 1 Propojovací kabel Uživatelský manuál Konzole Šrouby konzole Popis částí Vložka (S) Vložka (L) Hrací povrch Výstupní jack Otvory konzoly Montážní otvor Vložky Při odchodu z výroby je nainstalována vložka (S) a BT-1 můžete použít tak, jak je. Při upevnění BT-1 na ráfek PDX-100 nebo PD-85, vyměňte vložku (S) za vložku (L). 4

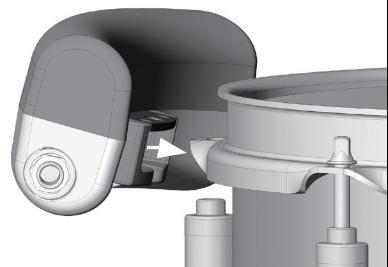

5 Nastavení BT-1 lze připevnit na ráfek (ladící šroub) V-Drums síťovaného padu nebo akustického virblu či tomu. S využitím přibalené konzole, jej můžete připevnit také na běžně dostupnou rampu (montáž na tyč) nebo montážní sadu padu V-Drums. Připojení BT-1 do ráfku na bubnu POZN. Pokud připevníte BT-1 na ráfku akustického bubnu nebo V-Drums padu, úhozem na BT-1 se rozezní také buben, na kterém je nástroj namontovaný. Jestliže to je problém, namontujte BT-1 na stojan (str. 6). * Podle tvaru objímky nemusí být možné připevnit BT-1 správně (str. 12). * BT-1 nelze připevnit na ráfek kopáku. * BT-1 nelze připevnit na PDX-8 nebo PDX-6. * Chcete-li připevnit BT-1 na PDX-100 nebo PD-85, musíte nejprve nainstalovat vložku (L). 1. Sejměte ladící šroub v místě, kam chcete připevnit BT-1. * Je-li blána silně vypnutá, lehce ji povolte, než budete pokračovat Připevněte ladící šroub Nastavte montážní otvor BT-1 na montážní otvor ráfku. 4. Nastavte napnutí blány. * Úhozy na BT-1 mohou ovlivnit vypnutí blány. 2 5

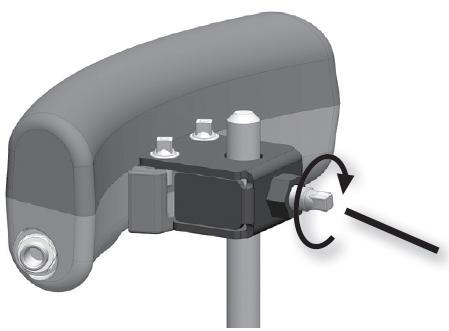

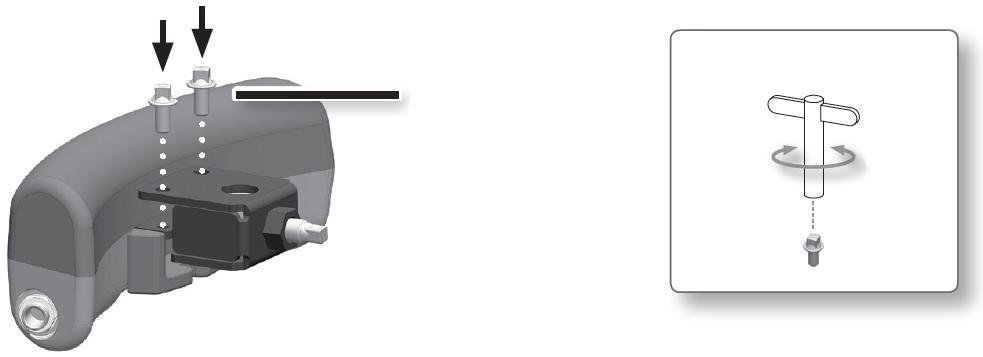

6 Nastavení Připevnění BT-1 na stojan Chcete-li připevnit BT-1 na stojan (na tyč), musíte nejprve nainstalovat přibalenou konzoli na BT-1. Instalace konzole 1. Nainstalujte konzoli na BT-1 dle obrázku. Pomocí přibalených šroubů konzoli pevně utáhněte. * Odstraňte vložku. * Ladícím klíčem dotáhněte ladící šrouby. Šrouby konzoly Ladící klíč Utáhnout Povolit Připevnění BT-1 na stojan 1. Připevněte BT-1 na tyč stojanu a utáhněte šrouby konzoly. * Pokud připevňujete BT-1 na stojan, musíte pevně dotáhnout šrouby konzoly. Kdyby se některý z nich uvolnil, pad by vypadl. Šroub konzoly MEMO Pokud připevňujete BT-1 na tyč běžného stojanu, zkontrolujte průměr tyče. Podle průměru tyče nemusí být možné připevnit BT-1 správně. Přijatelný průměr tyče: mm (3/8 1/2 inch) 6

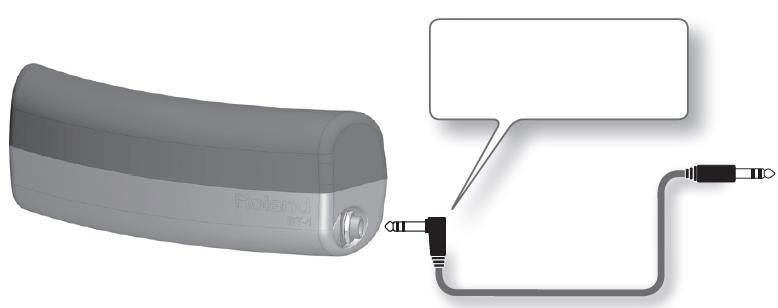

7 Zapojení do bicího zvukového modulu Nastavení Přibaleným kabelem propojte BT-1 s bicím zvukovým modulem. * Chcete-li zabránit poruše nebo úplnému selhání vybavení, pokaždé ztlumte hlasitost a vypněte všechny přístroje ještě před tím, než je připojíte. 1. Přibaleným kabelem propojte výstupní jack BT-1 s trigger vstupem bicího zvukového modulu. * Musíte použít stereo kabel. Pokud použijete jiný kabel, nebudou probíhat operace správně. * Když zapojíte BT-1 do TD-15, TD-11, TD-9 nebo TD-4, můžete také použít kabel, přibalený k bicímu zvukovému modulu. Zapojte L konektor do BT-1. Bicí zvukový modul Propojovací kabel (přibalený) 2. Proveďte nastavení parametrů triggeru pro zvukový modul. Blíže o parametrech, doporučených pro zvukový modul, viz str Uhoďte na BT-1 a ověřte, že funguje správně. MEMO BT-1 je single trigger pad. Nedokáže rozlišit úhozy na blánu a ráfek. U některých bicích zvukových modulů, bude BT-1 fingovat jako trigger ráfku padu. V tom případě doporučujeme přiřadit žádnou nebo jen řídící funkci (pad pattern) bláně na vstupu BT-1, ke které je připojený. 7

8 Nastavení trigger parametrů zvukového modulu Chcete-li, aby BT-1 fungoval správně, musíte zadat optimální hodnoty trigger parametrů na bicím zvukovém modulu. * Bližší informace o nastavení najdete v manuálu bicího zvukového modulu. * Možná budete muset nastavit trigger parametry podle toho, jak je BT-1 připevněný a podle místa, kam jste jej nainstalovali. TD-30 Trig Type BT1 XTALK * Pokud používáte BT-1 na V-Drums padu, nastavte parametr XTALK pro tento V- Drums pad. * BT-1 bude fungovat pouze jako trigger blány. * Jestliže se neobjeví BT1 jako volba Trig Type, proveďte update systémového programu. TD-15, TD-11 Pad Type BT-1 XTalk Cancel * Pokud používáte BT-1 na V-Drums padu, nastavte parametr Xtalk Cancel pro tento V-Drums pad. * BT-1 bude fungovat pouze jako trigger blány. * Trigger vstupy KIK a RDB nejsou podporovány. * Jestliže se neobjeví BT-1 jako volba Pad Type, proveďte update systémového programu. Update systémového programu TD-30, TD-15, TD-11, Octapad SPD-30, SPD-SX U těchto modelů se BT-1 objeví jako volba pro Trig Type (nebo Pad Type), pokud provedete update systémového programu jednotky. Blíže o tom, jak provést update, viz následující URL. 8

9 Nastavení trigger parametrů zvukového modulu OCTAPAD SPD-30 Pad Type BT-1 X-Talk Cancel Rate * Pokud používáte BT-1 na V-Drums padu, nastavte parametr X-Talk Cancel Rate pro tento V-Drums pad. SPD-SX * BT-1 bude fungovat pouze jako trigger blány. * Jestliže se neobjeví BT-1 jako volba Pad Type, proveďte update systémového programu (str. 8). INPUT MODE TRIG TYPE HEAD&RIM BT-1 XTALK CANCEL * Pokud používáte BT-1 na V-Drums padu, nastavte parametr XTALK CANCEL pro tento V-Drums pad. * BT-1 bude fungovat pouze jako trigger blány. * BT-1 nebude fungovat správně, pokud je INPUT MODE nastaven na TRIGx2. * Jestliže se neobjeví BT-1 jako volba TRIG TYPE, proveďte update systémového programu (str. 8). TD-20X, TD-20, TDW-20, TD-12 Trig Type PAD1 Sensitivity 12 XTALK CANCEL 25 MOUNT TYPE PAD XTALK CANCEL * Pokud používáte BT-1 na V-Drums padu, nastavte parametr XTALK CANCEL pro tento V-Drums pad. * BT-1 bude fungovat jako rim trigger padu. V tom případě doporučujeme přiřadit žádnou nebo jen řídící funkci (pad pattern) bláně na vstupu BT-1, ke které je připojený. 9

10 Nastavení trigger parametrů zvukového modulu TD-9 Trig Type PD8 Sensitivity 12 Threshold 8 Scan Time 1,6 Retrig Cancel 4 Mask Time 8 XTalk Cancel 25 Rim Gain 1,0 XTalk Cancel * Pokud používáte BT-1 na V-Drums padu, nastavte parametr XTalk Cancel pro tento V-Drums pad. TD-4 * Trigger vstupy KIK a RDB nejsou podporovány. * BT-1 bude fungovat jako rim trigger padu. V tom případě doporučujeme přiřadit žádnou nebo jen řídící funkci (pad pattern) bláně na vstupu BT-1, ke které je připojený. Pad Type PD-8 Sensitivity 12 Threshold 8 Scan Time 1,6 ms Retrig Cancel 4 Mask Time 8 ms XTalk Cancel 25 % Rim Gain 1,0 XTalk Cancel % * Pokud používáte BT-1 na V-Drums padu, nastavte parametr Xtalk Cancel pro tento V-Drums pad. * Trigger vstupy KIK, T1, T2 a T3 nejsou podporovány. * BT-1 bude fungovat jako rim trigger padu. V tom případě doporučujeme přiřadit žádnou nebo jen řídící funkci (pad pattern) bláně na vstupu BT-1, ke které je připojený. 10

11 Problémy a potíže Jestliže BT-1 nefunguje správně, zkontrolujte nejprve následující body. Všechny opravy by měl provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Problém Žádný zvuk Když uhodím na BT-1, slyším také zvuk jiného padu Když uhodím jednou, zazní dvě a více not Slyším zvuk ráfku místo zvuku blány BT-1 se spustí, když uhodím na jiný pad nebo buben Zkontrolujte / Akce Zkontrolujte zapojení. (str. 7) Pevně zasuňte konektor propojovacího kabelu, až si pevně sedne. Vždy použijte stereo kabel. (str. 7) Nastavte zde hlasitost na správnou hodnotu. Zkontrolujte nástroj, přiřazený triggeru blány (nebo ráfku). Sledujte indikátor triggeru zvukového modulu a ověřte, že bicí zvukový modul přijímá trigger signály. U některých bicích zvukových modulů, nemusí nástroj znít, pokud jste přiřadili padu řídící funkci. Blíže viz uživatelský manuál zvukového modulu. Je-li BT-1 připevněný na ráfek V-Drums padu, úhozem na BT-1 zazní také tento pad. Jestliže to je problém, namontujte BT-1 na volitelný stojan. Proveďte nastavení Crosstalk Cancel u bicího zvukového modulu. Znovu připevněte BT-1 na jiné místo. Utáhněte BT-1 pevně na konzoli nebo stojan. Připevněte pořádně konzoli. Zvyšte hodnotu Retrigger Cancel u bicího zvukového modulu. Pokud to nemá vliv, zvyšte hodnotu Mask Time. Po zapojení BT-1 do některých bicích zvukových modulů se nespouští zvuk blány. * BT-1 bude fungovat pouze jako trigger ráfku. Nejde však o závadu. Vždy použijte stereo kabel. (str. 7) Pokud používáte bicí zvukový modul, se kterým BT-1 spolupracuje jako trigger ráfku, nepřiřazujte nástroj ani řídící funkci bláně trigger vstupu, na který je BT-1 zapojený. (str. 8) 11

12 Hlavní specifikace Roland BT-1: Taktový spouštěcí pad Trigger 1 Konektor Rozměry Hmotnost Příslušenství Podporované pady V- Drums OUTPUT jack (Stereo 1/4 phone typ) 170 (Š) x 53 (H) x 60 (V) mm 6-3/4 (W ) x 2-1/8 (D) x 2-3/8 (H) inches 300 g 11 oz Uživatelský manuál, Připevnění, Připevňovací šroub, Rozpěra, Propojovací kabel (stereo) PD-128S, PD-128, PD-108, PD-125, PD-105, PDX-100, PD-85 Přijatelná velikost objímky * Podle stavu dat, nemusí být možné obnovit úplně veškerá data. Přijatelný průměr tyče 8,0-12,5 mm 3/8 1/2 inch Volitelné (nutno dokoupit): Montážní sada padu (řady MDH) * V rámci vylepšování produktu, mohou specifikace a/nebo vzhled produktu doznat změn bez předchozího upozornění. 12
