2 Děkujeme a blahopřejeme za váš výběr přístroje BOSS AC-3 Acoustic Simulator. Než přistoupíte k práci, pečlivě si přečtěte sekce nazvané: BEZPEČNÉ POUŽÍVÁNÍ PŘÍSTROJE a DŮLEŽITÉ POZNÁMKY (oddělený leták). Tyto sekce podávají důležité informace ohledně správného zacházení s přístrojem. Navíc, pokud si chcete být jisti, že jste vyčerpali veškeré informace o plné funkčnosti nového přístroje, měli byste tento tento manuál přečíst celý. Manuál by měl být dobře uložen a nablízku, ke snadnému nahlédnutí. Baterie jsou dodávány s přístrojem. Životnost baterie může být omezena, proto mějte na vědomí, že je zde jen pro první otestování. Copyright 2006 BOSS CORPORATION Veškerá práva vyhrazena. Žádná část této publikace nesmí být použita v jakékoliv podobě, bez výslovného písemného povolení společnosti BOSS, Czech Republic Distributor, s.r.o. 2

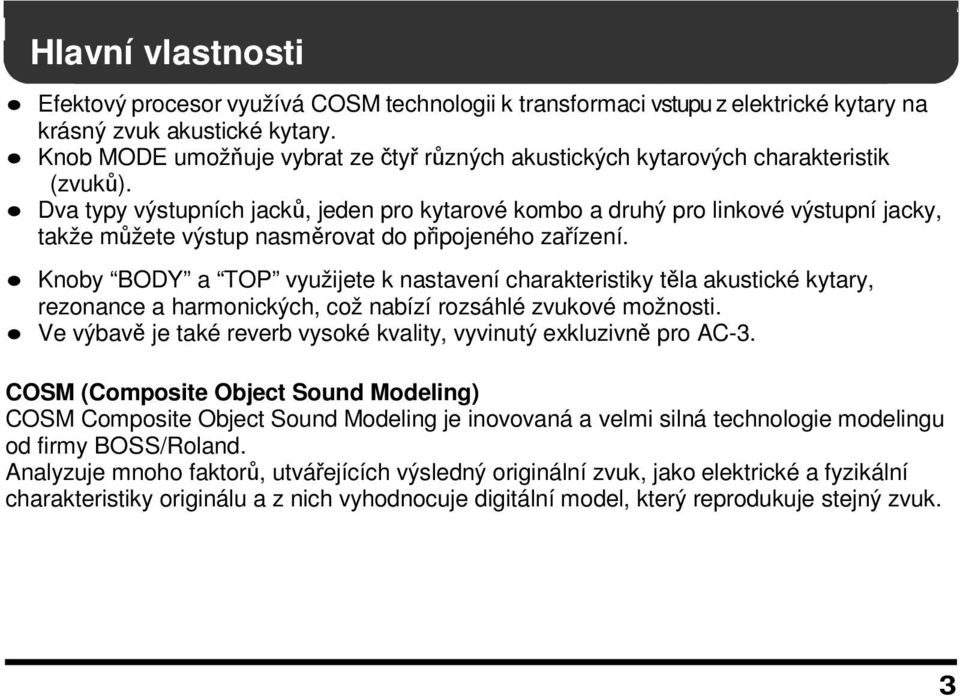

3 Hlavní vlastnosti Efektový procesor využívá COSM technologii k transformaci vstupu z elektrické kytary na krásný zvuk akustické kytary. Knob MODE umožňuje vybrat ze čtyř různých akustických kytarových charakteristik (zvuků). Dva typy výstupních jacků, jeden pro kytarové kombo a druhý pro linkové výstupní jacky, takže můžete výstup nasměrovat do připojeného zařízení. Knoby BODY a TOP využijete k nastavení charakteristiky těla akustické kytary, rezonance a harmonických, což nabízí rozsáhlé zvukové možnosti. Ve výbavě je také reverb vysoké kvality, vyvinutý exkluzivně pro AC-3. COSM (Composite Object Sound Modeling) COSM Composite Object Sound Modeling je inovovaná a velmi silná technologie modelingu od firmy BOSS/Roland. Analyzuje mnoho faktorů, utvářejících výsledný originální zvuk, jako elektrické a fyzikální charakteristiky originálu a z nich vyhodnocuje digitální model, který reprodukuje stejný zvuk. 3

4 Popis panelů 1. Jack AC Adaptéru Připojení AC Adaptéru (volitelný, řady BOSS PSA). S AC Adaptérem můžete hrát, aniž byste museli pamatovat na to, kolik energie baterie je již spotřebováno. Pokud jsou baterie zasunuty a je zapojen i AC adaptér, pak přístroj bude pracovat bez přerušení i při výpadku napětí (např. nechtěném vytažení přívodní šňůry). * Použijte pouze doporučený AC adaptér (řady PSA). 2. Indikátor CHECK Tento indikátor indikuje, zda je efekt za/vypnutý a současně informuje o stavu baterie. Indikátor se rozsvítí, je-li efekt zapnutý. 4

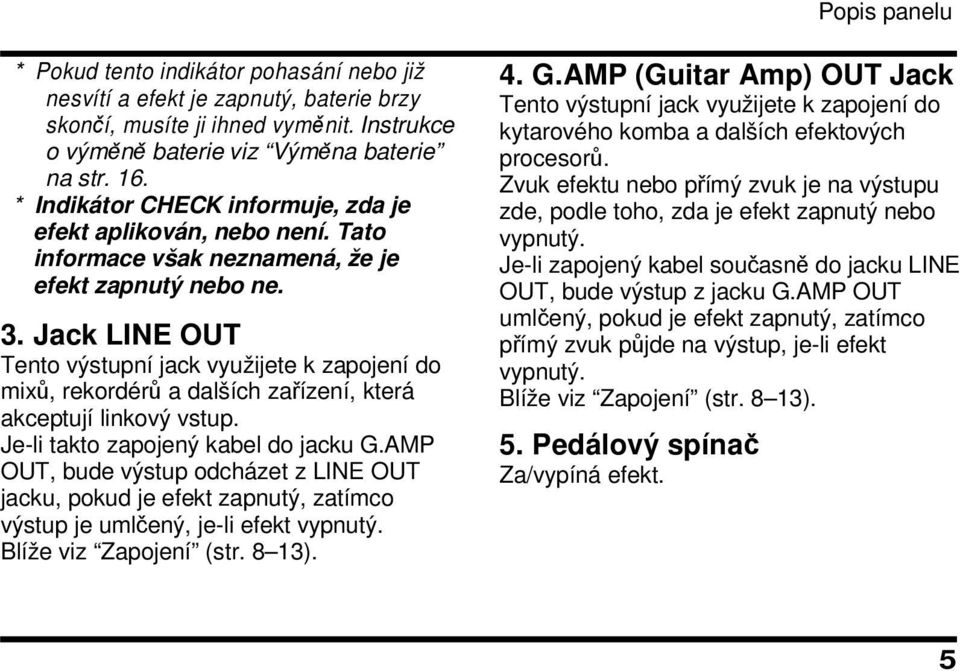

5 Popis panelu * Pokud tento indikátor pohasání nebo již nesvítí a efekt je zapnutý, baterie brzy skončí, musíte ji ihned vyměnit. Instrukce o výměně baterie viz Výměna baterie na str. 16. * Indikátor CHECK informuje, zda je efekt aplikován, nebo není. Tato informace však neznamená, že je efekt zapnutý nebo ne. 3. Jack LINE OUT Tento výstupní jack využijete k zapojení do mixů, rekordérů a dalších zařízení, která akceptují linkový vstup. Je-li takto zapojený kabel do jacku G.AMP OUT, bude výstup odcházet z LINE OUT jacku, pokud je efekt zapnutý, zatímco výstup je umlčený, je-li efekt vypnutý. Blíže viz Zapojení (str. 8 13). 4. G.AMP (Guitar Amp) OUT Jack Tento výstupní jack využijete k zapojení do kytarového komba a dalších efektových procesorů. Zvuk efektu nebo přímý zvuk je na výstupu zde, podle toho, zda je efekt zapnutý nebo vypnutý. Je-li zapojený kabel současně do jacku LINE OUT, bude výstup z jacku G.AMP OUT umlčený, pokud je efekt zapnutý, zatímco přímý zvuk půjde na výstup, je-li efekt vypnutý. Blíže viz Zapojení (str. 8 13). 5. Pedálový spínač Za/vypíná efekt. 5

6 Popis panelu 6. Vodící šroub Je-li šroub uvolněný, pedál se otevře a můžete vyměnit baterii. * Instrukce o výměně baterie viz Výměna baterie na str Jack INPUT Tímto jackem přichází signál z kytary nebo jiného hudebního nástroje, popř. z jiného efektového procesoru. * Jack OUTPUT současně funguje jako spínač napájení. Efekt se zapne, jestliže do jacku INPUT zasunete kabel; vypne se, jakmile kabel vysunete. Jestliže nepoužíváte přístroj, odpojte kabel z jacku INPUT. 8. Knob REVERB Nastavuje hodnotu efektu, aplikovaného na zvuk. 9. Knob LEVEL Nastavuje hlasitost zvuku efektu. 6

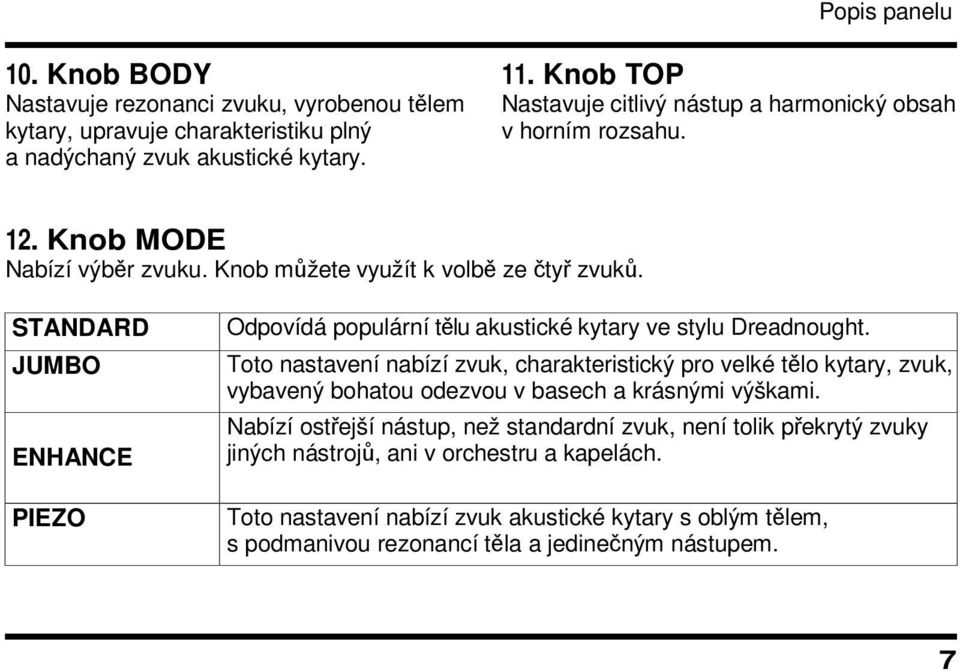

7 Popis panelu 10. Knob BODY Nastavuje rezonanci zvuku, vyrobenou tělem kytary, upravuje charakteristiku plný a nadýchaný zvuk akustické kytary. 11. Knob TOP Nastavuje citlivý nástup a harmonický obsah v horním rozsahu. 12. Knob MODE Nabízí výběr zvuku. Knob můžete využít k volbě ze čtyř zvuků. STANDARD JUMBO ENHANCE PIEZO Odpovídá populární tělu akustické kytary ve stylu Dreadnought. Toto nastavení nabízí zvuk, charakteristický pro velké tělo kytary, zvuk, vybavený bohatou odezvou v basech a krásnými výškami. Nabízí ostřejší nástup, než standardní zvuk, není tolik překrytý zvuky jiných nástrojů, ani v orchestru a kapelách. Toto nastavení nabízí zvuk akustické kytary s oblým tělem, s podmanivou rezonancí těla a jedinečným nástupem. 7

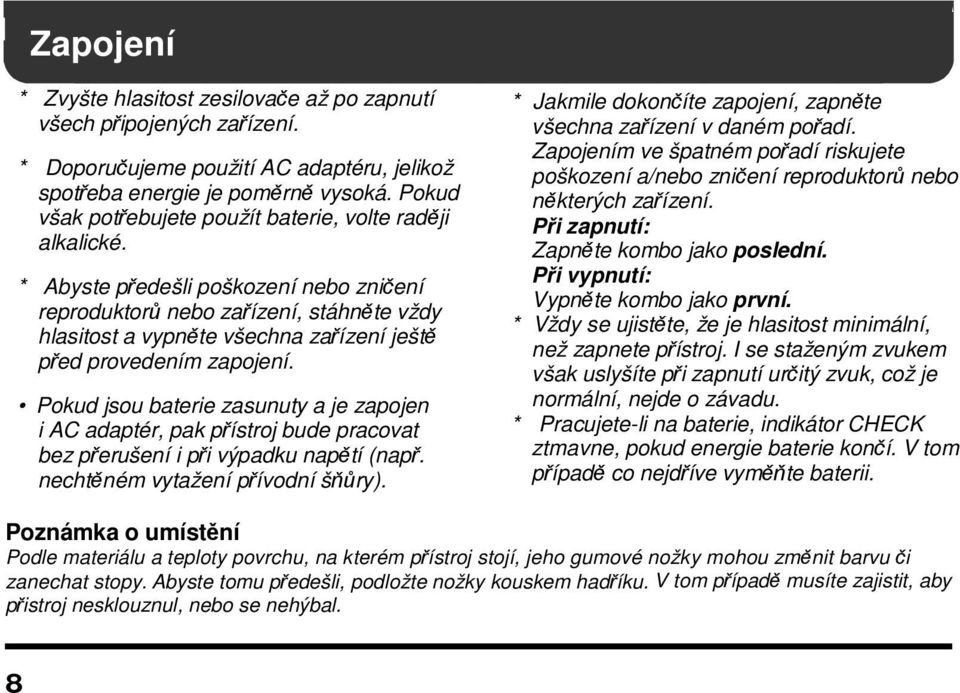

8 Zapojení * Zvyšte hlasitost zesilovače až po zapnutí všech připojených zařízení. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte raději alkalické. * Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Pokud jsou baterie zasunuty a je zapojen i AC adaptér, pak přístroj bude pracovat bez přerušení i při výpadku napětí (např. nechtěném vytažení přívodní šňůry). * Jakmile dokončíte zapojení, zapněte všechna zařízení v daném pořadí. Zapojením ve špatném pořadí riskujete poškození a/nebo zničení reproduktorů nebo některých zařízení. Při zapnutí: Zapněte kombo jako poslední. Při vypnutí: Vypněte kombo jako první. * Vždy se ujistěte, že je hlasitost minimální, než zapnete přístroj. I se staženým zvukem však uslyšíte při zapnutí určitý zvuk, což je normální, nejde o závadu. * Pracujete-li na baterie, indikátor CHECK ztmavne, pokud energie baterie končí. V tom případě co nejdříve vyměňte baterii. Poznámka o umístění Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či zanechat stopy. Abyste tomu předešli, podložte nožky kouskem hadříku. V tom případě musíte zajistit, aby přistroj nesklouznul, nebo se nehýbal. 8

9 Zapojení Zapojení do kytarového komba AC Adaptér řady Boss PSA (nutno dokoupit) Elektrická kytara Kytarové kombo Multiefekty, atd. 9

10 Zapojení Při zapojení do PA systému, rekordéru či podobného zařízení AC Adaptér (řady Boss PSA) (nutno dokoupit) Elektrická kytara PA Systém Rekordér 10

11 Při zapojení jak do komba, tak do PA systému (nebo rekordéru či podobného zařízení) Zapojení Se zapnutým efektem Indikátor CHECK svítí, výstup jde z AC-3: G.AMP OUT jack je umlčený a zvuk efektu je na výstupu z jacku LINE OUT. AC Adaptér řady Boss PSA (nutno dokoupit) PA Systém Rekordér Zvuk efektu Umlčeno Elektrická kytara Kytarové kombo Multiefekty, atd. 11

12 Zapojení S vypnutým efektem Indikátor CHECK nesvítí, zvuk kytary (s vypnutým efektem) je na výstupu z AC-3: G.AMP OUT jack i výstup z jacku LINE OUT jsou umlčené. AC Adaptér (řady Boss PSA) (nutno dokoupit) PA Systém Rekordér Umlčeno Zvuk kytary (přímý zvuk) Elektrická kytara Kytarové kombo Multiefekty, atd. 12

13 Zapojení Níže vidíte souvislost mezi stavem zapojení výstupního jacku a výstupním zvukem. Výstup z LINE OUT Výstup z G.AMP OUT Efekt zapnutý Efekt vypnutý Efekt zapnutý Efekt vypnutý LINE OUT a G.AMP OUT zapojeny Zvuk efektu (Line) umlčeno umlčeno Přímý zvuk Pouze LINE OUT zapojený Zvuk efektu (Line) Přímý zvuk Pouze G.AMP OUT zapojený Zvuk efektu (kytarové kombo) Přímý zvuk 13

14 Práce s přístrojem 1. Po provedení potřebných propojení (str. 8 12), nastavte knoby na panelu podle uvedených obrázků. 2. Stiskem pedálového spínače zapnete efekt. (ověřte, že indikátor CHECK svítí). 3. Zvolte režim knobem MODE. 4. Nastavte obsah harmonických knobem TOP. * Je-li zvuk zkreslený, otočte knobem TOP doleva (proti hodinám). * Zkreslení potlačíte i otočením knobu LEVEL doleva. 14

15 Práce s přístrojem 5. Nastavte nadýchanost zvuku knobem BODY. 6. Pomocí knobu LEVEL nastavte poměr hlasitostí se zapnutými a vypnutými efekty. 7. Nastavte hodnotu efektu reverb knobem REVERB. 15

16 Výměna baterie Jakmile indikátor začne tmavnout nebo již nesvítí, znamená to, že baterie je téměř vybitá a musíte ji vyměnit. Výměnu baterie proveďte dle následujícího postupu. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte raději alkalické. 1. Uvolněte vodící šroub z čelní strany pedálu, zdvihněte pedál nahoru a otevřete přístroj. * Vodící šroub můžete nechat ve víku pedálu i během výměny baterie. 2. Vyjměte vybitou baterii z úložného prostoru a sejměte kontakt baterie. 3. Zapojte kablík kontaktu na novou baterii a umístěte baterii do úložného prostoru. * Pečlivě zkontrolujte polaritu baterie (+ / ). 4. Opřete pružinu do opěrky na spodní straně víka pedálu, potom zavřete pedál. * Opatrně zasouvejte kablík baterie do pedálu, aby se nedostal mezi pružinu a okraj úložného prostoru. 5. Nakonec vložte vodící šroub do vodícího otvoru a pevně jej utáhněte. 16

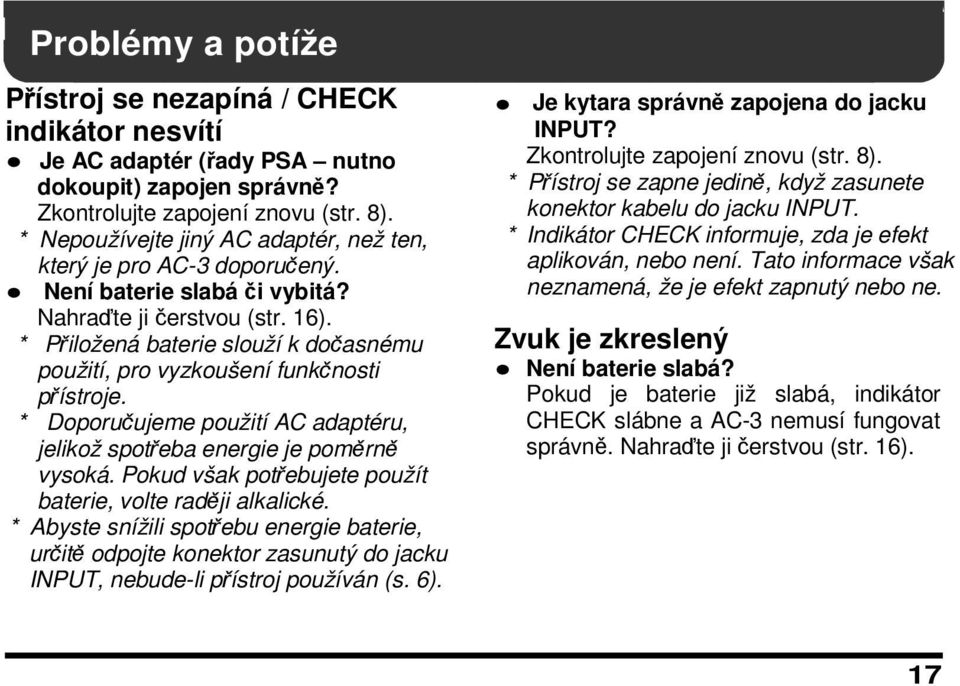

17 Problémy a potíže Přístroj se nezapíná / CHECK indikátor nesvítí Je AC adaptér (řady PSA nutno dokoupit) zapojen správně? Zkontrolujte zapojení znovu (str. 8). * Nepoužívejte jiný AC adaptér, než ten, který je pro AC-3 doporučený. Není baterie slabá či vybitá? Nahraďte ji čerstvou (str. 16). * Přiložená baterie slouží k dočasnému použití, pro vyzkoušení funkčnosti přístroje. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte raději alkalické. * Abyste snížili spotřebu energie baterie, určitě odpojte konektor zasunutý do jacku INPUT, nebude-li přístroj používán (s. 6). Je kytara správně zapojena do jacku INPUT? Zkontrolujte zapojení znovu (str. 8). * Přístroj se zapne jedině, když zasunete konektor kabelu do jacku INPUT. * Indikátor CHECK informuje, zda je efekt aplikován, nebo není. Tato informace však neznamená, že je efekt zapnutý nebo ne. Zvuk je zkreslený Není baterie slabá? Pokud je baterie již slabá, indikátor CHECK slábne a AC-3 nemusí fungovat správně. Nahraďte ji čerstvou (str. 16). 17

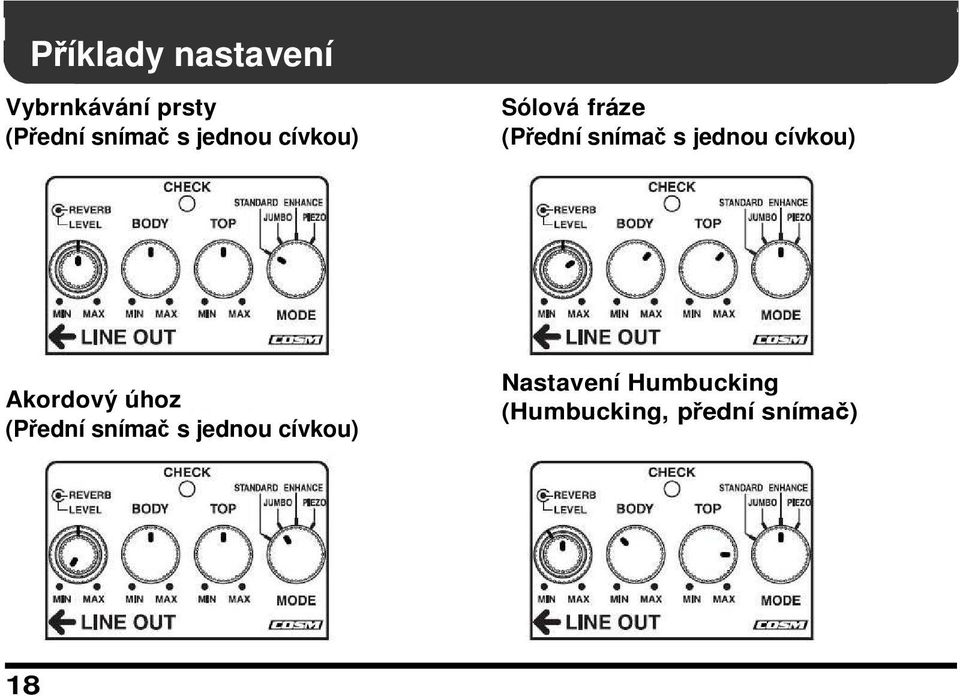

18 Příklady nastavení Vybrnkávání prsty (Přední snímač s jednou cívkou) Sólová fráze (Přední snímač s jednou cívkou) Akordový úhoz (Přední snímač s jednou cívkou) Nastavení Humbucking (Humbucking, přední snímač) 18

19 Vlastní nastavení (Memo) 19

20 Nastavení Memo 20

21 Specifikace AC-3: Acoustic Simulator Nominální vstupní úroveň dbu Vstupní impedance... 1 MΩ Nominální výstupní úroveň dbu Vstupní impedance... 1 kω Doporučené zatížení:.. 10 kω a vyšší Ovládací prvky... Pedálový spínač, knoby LEVEL, REVERB, BODY, TOP, MODE Indikátory... CHECK indikátor (stavu za/vypnutí efektu a stavu baterie) Konektory..... jacky INPUT, LINE OUT, G.AMP OUT, jack AC adaptéru (DC 9 V) Zdroj napájení... DC 9 V: monočlánek/9 V typ (6F22 (karbonový), 6LR61 (alkalický)), AC adaptér (řady PSA: volitelný) 21

22 Specifikace Spotřeba ma (DC 9 V) * Předpokládaná životnost baterií: Karbonové: 3 hodiny, Alkalické: 10 hodin Tyto hodnoty se mohou lišit podle aktuálního stavu při použití. Rozměry (Š) x 129 (H) x 59 (V) mm Hmotnost g (včetně baterií) Příslušenství... Manuál, Leták (BEZPEČNÉ POUŽÍVÁNÍ PŘÍSTROJE, DŮLEŽITÉ POZNÁMKY a INFORMACE ) Baterie/9 V typu (6LR61) * Přiložená baterie slouží k dočasnému použití, pro vyzkoušení funkčnosti přístroje. Předpokládáme, že bude vyměněna za alkalickou. Volitelně... AC Adaptér (řady PSA) * 0 dbu = Vrms * Vzhledem k vývoji produktu může být specifikace a/nebo obsah balení změněn bez upozornění. 22
