1 UT601 Digitální měřič kapacit Návod k obsluze 1

2 Obsah Souhrn...3 Rozbalení...3 Bezpečnostní informace...3 Pravidla pro bezpečnou práci...4 Mezinárodní elektrické symboly...5 Popis přístroje...5 Ovládací tlačítka...6 Symboly na displeji...6 Měření...8 Měření elektrického odporu...8 Měření kapacity...9 Měření diod a test kontinuity (zkratu)...10 Měření hfe tranzistoru...11 Všeobecná specifikace...12 Přesnost měření...13 Měření elektrického odporu...13 Měření kapacity...14 Měření kontinuity (zkratu) a diod...14 Měření tranzistorů...15 Údržba...15 Základní údržba...15 Výměna baterie...16 Výměna pojistky

3 Souhrn Tento návod k obsluze obsahuje bezpečnostní pravidla a varování. Prosím, čtěte pozorně odpovídající informace a striktně dodržujte pravidla uvedená jako varování a poznámky. Varování Prosím, čtěte před použitím přístroje pozorně bezpečnostní informace a pravidla pro bezpečnou práci, aby jste se vyhnuli úrazu elektrickým proudem nebo zranění. Digitální měřič kapacit typu UT601 (dále označovaný pouze jako měřič nebo přístroj) je se svým 3 ½ místným displejem, stabilní činností a moderním vzhledem vysoce spolehlivým příručním měřícím přístrojem. Tento měřič umožňuje měřit také odpor, tranzistory, diody a testovat kontinuitu (zkrat). Měřič UT601 vyniká širokým rozsahem měření kapacit a vysokou přesností. Lze jej použít k měření kapacit kabelů, spínačů a plošných spojů. Rozbalení Rozbalte obal a vyjměte přístroj. Zkontrolujte, zda balení obsahuje následující položky: Položka Popis Množství 1 Návod k obsluze 1 ks 2 Měřící svorky 1 pár 3 9V baterie (NEDA 1604, 6F22 nebo 006P) (v přístroji) Pokud některá položka chybí nebo je poškozena, kontaktujte, prosím, ihned svého dodavatele. Bezpečnostní informace Tento měřič odpovídá normě EMC EN Používejte tento měřič pouze způsobem uvedeným v tomto návodu, jinak může dojít ke snížení ochrany poskytnuté tímto přístrojem. V tomto návodu jsou jako Varování označeny podmínky a činnosti, které ohrožují uživatele nebo mohou poškodit měřidlo nebo testované zařízení. Jako Poznámka jsou uvedeny informace, kterým je třeba věnovat pozornost. Mezinárodní elektrické symboly použité na přístroji a v tomto manuálu jsou vysvětleny v části Mezinárodní elektrické symboly. 3

4 Pravidla pro bezpečnou práci Varování Aby jste se vyhnuli úrazu elektrickým proudem nebo zranění a zabránili případnému poškození přístroje nebo měřeného obvodu, dodržujte následující pravidla: Před použitím přístroje zkontrolujte jeho kryt. Nepoužívejte přístroj s poškozeným krytem. Hledejte ulomené části krytu nebo chybějící plast. Věnujte pozornost izolaci v okolí konektorů. Zkontrolujte měřící přívody, zda nemají poškozenou izolaci nebo odhaleny vodivé části. Zkontrolujte je, zda nejsou přerušeny. Poškozené měřící přívody před měřením nahraďte přívody stejného typu nebo specifikace. Nepřivádějte na přístroj napětí. Otočný přepínač by měl být nastaven do požadované polohy před spuštěním měření a změna rozsahu by neměla být prováděna v průběhu měření. Vyhnete se tím poškození přístroje. Aby jste se vyhnuli úrazu elektrickým proudem nebo poškození přístroje, nepřivádějte mezi svorky a uzemnění větší napětí než 30 V rms. Při měření používejte správné svorky, režim a rozsah pro dané měření. Přístroj nepoužívejte ani neskladujte v prostředí s vysokou teplotou nebo vlhkostí, ve výbušném nebo hořlavém prostředí nebo v silném magnetickém poli. Ve vlhku může dojít ke zhoršení vlastnosti přístroje. Vyměňte baterii ihned poté, co se objeví indikace. S vybitou baterií může tento přístroj udávat neplatné hodnoty, které mohou vést k úrazu elektrickým proudem a zranění. Před otevřením krytu přístroje odpojte měřící přívody a přístroj vypněte. Při opravě používejte pouze náhradní díly stejného typu nebo specifikace. Vnitřní obvody přístroje by neměly být svévolně upravovány, aby se předešlo poškození přístroje a úrazu. Tento přístroj je určen pro vnitřní použití. Pro čistění povrchu použijte měkký hadřík a slabý roztok čistícího prostředku. K čistění nepoužívejte abrazivní prostředky nebo rozpouštědla. Vyhnete se tím korozi, poškození a úrazu. 4

5 Pokud přístroj nepoužíváte, vypněte jej. Před delším nepoužíváním vyjměte baterii. Pravidelně kontrolujte baterii, která může po delší době používání začít téct. Tekoucí baterii ihned vyměňte, protože by mohla poškodit přístroj. Mezinárodní elektrické symboly Uzemnění. Dvojitá izolace. Slabá vnitřní baterie. Test kontinuity (zkratu). Dioda. Měření kapacity. Pojistka. Varování. Podívejte se do návodu k obsluze. Odpovídá normám Evropské unie. Popis přístroje Obr LCD displej. 2. Nastavení nulové kapacity. 3. Konektor pro připojení měřených tranzistorů. 4. Vstupní svorky pro měření odporu, kontinuity (zkratu) a diod. 5. Vstupní svorky pro měření kapacity. 6. Konektor pro měření malých hodnot kapacity. 7. Otočný přepínač. 5

6 8. Vypínač. Ovládací tlačítka V následující tabulce jsou uvedeny informace o ovládacích tlačítkách: Tlačítko Power Popis Vypínač. Stisknutím tohoto tlačítka přístroj zapnete. Dalším stiskem jej vypnete. Symboly na displeji Číslo Symbol Význam 1 Měření je pozastaveno. 2 Slabá baterie. Obr. 2 Varování: Aby jste se vyhnuli nesprávným výsledkům, které mohou, případně, vést k úrazu elektrickým proudem nebo zranění, vyměňte baterii ihned po indikaci tímto symbolem. 3 β Měření trazistrorů. 4 Měření diod. 5 Je zapnuta akustická signalizace kontinuity (zkratu). 6 pf, nf, μf, mf 7 Ω, k Ω, MΩ Farad. Jednotka kapacity. pf: pikofarad, 1x10 12 F. nf: nanofarad, 1x10 9 F. μf: mikroarad, 1x10 6 F. mf: milifarad, 1x10 3 F. Ω: Ohm. Jednotka elektrického odporu. 3 k Ω: kiloohm, 1x10 Ω. 6 M Ω: megaohm, 1x10 Ω. 8 H, mh H: Henry. Jednotka indukčnosti. mh: milihenry, 1x10 3 H. 6

7 Měření Ujistěte se, že není zobrazen symbol slabé baterie. Pokud je indikována slabá baterie, může přístroj poskytovat nesprávné výsledky. Věnujte před provedením měření zvláštní pozornost symbolu, který je umístěn vedle vstupních svorek přístroje. Měření elektrického odporu Varování Obr. 3 Aby jste se vyhnuli poškození přístroje nebo měřených zařízení, odpojte před měřením napájení obvodu a vybijte všechny vysokonapěťové kondenzátory. Rozsahy přístroje pro měření elektrického odporu jsou: 20 Ω, 200 Ω, 2 k Ω, 20 k Ω, 200 k Ω, 2 M Ω, 20 M Ω, 200 M Ω a 2000 M Ω. Pro měření elektrického odporu zapojte přístroj následovně: 1. Připojte červenou měřící svorku na vývod označený Ω a černou měřící svorku na vývod označený jako COM. 2. Přepněte otočný přepínač do polohy Ω. 3. Připojte měřící svorky na měřenou součástku nebo obvod. Naměřená hodnota je zobrazena na displeji. Poznámka: Při měření na rozsazích 20 Ω a 200 Ω se naměřená hodnota může zvětšit o 0,1 až 0,3 Ω, což je odpor přívodních vodičů a svorek. Pro zjištění přesné hodnoty u těchto měření nízkého elektrického odporu zkratujte před měřením svorky. Hodnotu elektrického odporu naměřenou při tomto zkratování odečtěte od hodnoty vlastního měření. Při rozpojení obvodu nebo nepřipojené součástce přístroj zobrazuje hodnotu 1. Při měření vysokého odporu (>1 M Ω ) je běžné před naměřením hodnoty několik sekund počkat, aby byla naměřená hodnota stabilní. 7

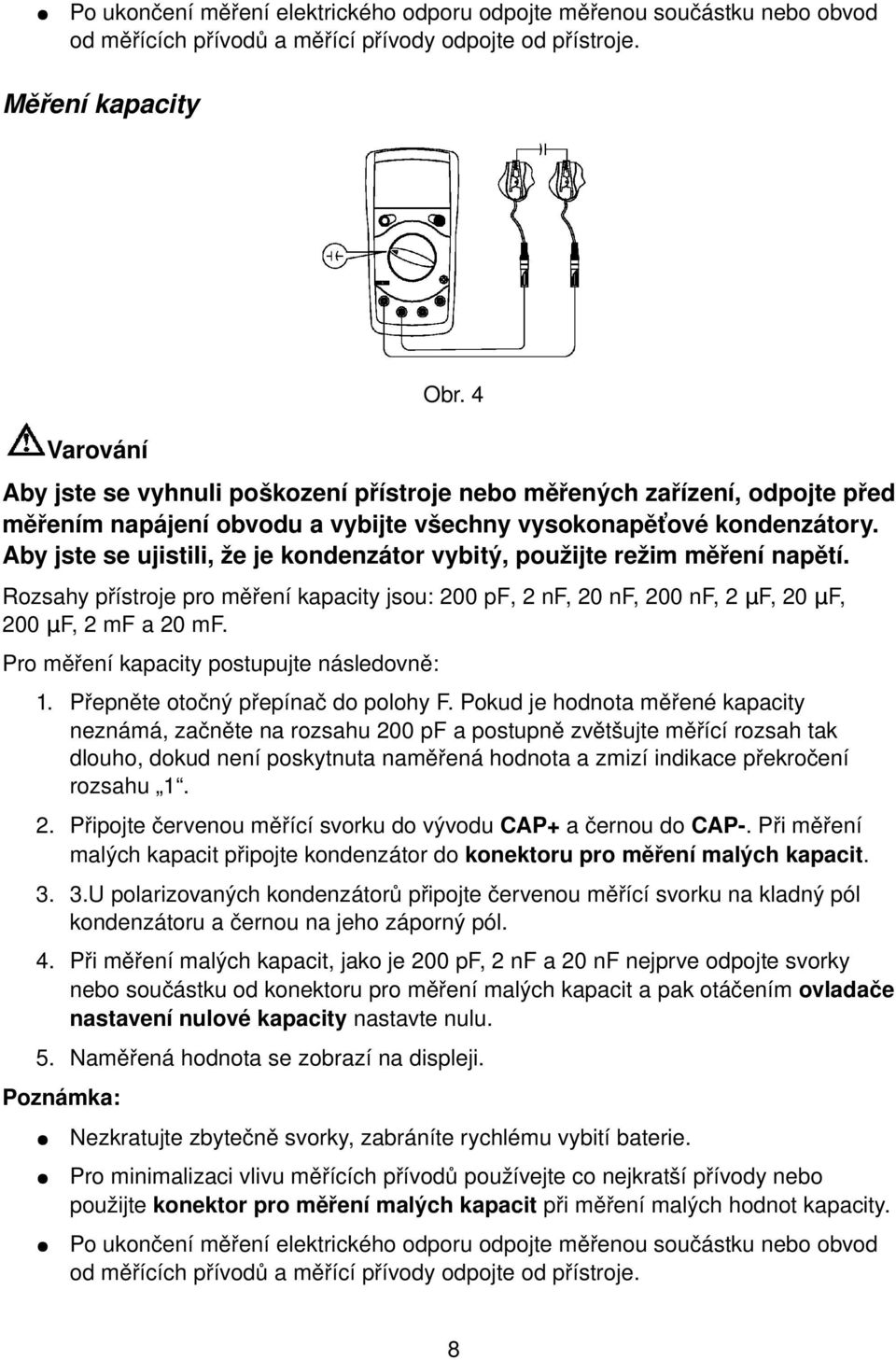

8 Po ukončení měření elektrického odporu odpojte měřenou součástku nebo obvod od měřících přívodů a měřící přívody odpojte od přístroje. Měření kapacity Varování Obr. 4 Aby jste se vyhnuli poškození přístroje nebo měřených zařízení, odpojte před měřením napájení obvodu a vybijte všechny vysokonapěťové kondenzátory. Aby jste se ujistili, že je kondenzátor vybitý, použijte režim měření napětí. Rozsahy přístroje pro měření kapacity jsou: 200 pf, 2 nf, 20 nf, 200 nf, 2 μ F, 20 μ F, 200 μ F, 2 mf a 20 mf. Pro měření kapacity postupujte následovně: 1. Přepněte otočný přepínač do polohy F. Pokud je hodnota měřené kapacity neznámá, začněte na rozsahu 200 pf a postupně zvětšujte měřící rozsah tak dlouho, dokud není poskytnuta naměřená hodnota a zmizí indikace překročení rozsahu Připojte červenou měřící svorku do vývodu CAP+ a černou do CAP. Při měření malých kapacit připojte kondenzátor do konektoru pro měření malých kapacit U polarizovaných kondenzátorů připojte červenou měřící svorku na kladný pól kondenzátoru a černou na jeho záporný pól. 4. Při měření malých kapacit, jako je 200 pf, 2 nf a 20 nf nejprve odpojte svorky nebo součástku od konektoru pro měření malých kapacit a pak otáčením ovladače nastavení nulové kapacity nastavte nulu. 5. Naměřená hodnota se zobrazí na displeji. Poznámka: Nezkratujte zbytečně svorky, zabráníte rychlému vybití baterie. Pro minimalizaci vlivu měřících přívodů používejte co nejkratší přívody nebo použijte konektor pro měření malých kapacit při měření malých hodnot kapacity. Po ukončení měření elektrického odporu odpojte měřenou součástku nebo obvod od měřících přívodů a měřící přívody odpojte od přístroje. 8

9 Měření diod a test kontinuity (zkratu) Varování Obr. 5 Aby jste se vyhnuli poškození přístroje nebo měřených zařízení, odpojte před měřením diod a zkratu napájení obvodu a vybijte všechny vysokonapěťové kondenzátory. Testování diod Režim testování diod lze použít pro kontrolu diod, tranzistorů a dalších polovodičových součástek. V režimu testování diod je přístroj zdrojem proudu pro polovodičový přechod, na kterém je současně měřeno napětí. Napětí na křemíkovém přechodu by mělo být v normálním stavu mezi 0,5 a 0,8 V. Pro testování diody, která není zapojena v obvodu postupujte takto: 1. Připojte červenou měřící svorku do vývodu Ω a černou do vývodu COM. 2. Přepněte otočný přepínač do polohy. 3. Pro měření napětí na polovodičovém přechodu v propustném směru připojte červenou svorku na anodu součástky a černou svorku na katodu. Na displeji se zobrazí napětí na diodě v propustném směru. Poznámka: Pokud měříte diodu zapojenou v obvodu, na dobré součástce by mělo být napětí mezi 0,5 V a 0,8 V. Napětí v závěrném směru se ovšem může lišit v závislosti na elektrickém odporu dalších cest mezi měřícími hroty. Připojte správně svorky (jak je uvedeno výše), aby jste se vyhnuli při měření chybám. Při špatném propojení se na displeji zobrazí 1, což indikuje rozpojený obvod. Jednotkou při měření v režimu testování diod jsou Volty. Po ukončení měření diod odpojte měřenou součástku nebo obvod od měřících přívodů a měřící přívody odpojte od přístroje. 9

10 Testování kontinuity (zkratu) Při testování kontinuity (zkratu) postupujte takto: 1. Připojte červenou měřící svorku do vývodu Ω a černou do vývodu COM. 2. Přepněte otočný přepínač do polohy. 3. Připojte měřící svorky na měřený objekt. 4. Pokud je měřený odpor menší než 120 Ω, pak se ozve souvislý tón. 5. Přístroj současně zobrazuje hodnotu měřeného odporu. Poznámka: Pokud LCD displej zobrazuje hodnotu 1, pak je měřený obvod rozpojen. Po ukončení měření kontinuity odpojte měřenou součástku nebo obvod od měřících přívodů a měřící přívody odpojte od přístroje. Měření hfe tranzistoru Obr. 6 Pro měření tranzistoru nastavte přístroj následovně: 1. Zjistěte, zda se jedná o tranzistor typu PNP nebo NPN. 2. Vsuňte měřený tranzistor do odpovídajícího konektoru pro měření tranzistorů. 3. Přístroj zobrazuje nejbližší hodnotu hfe. Poznámka: Po ukončení měření tranzistoru odpojte měřenou součástku nebo obvod od přístroje. 10

11 Všeobecná specifikace Ochrana vstupu měření kapacit: 0,315 A, 250 V, rychlá pojistka, Ø5x20 mm. Maximální zobrazitelná hodnota: Rychlost měření: 2x až 3x za sekundu. Polarita: automaticky (u negativních hodnot je zobrazeno ). Překročení rozsahu: zobrazí se 1. Změna rozsahu: ručně. Nastavení nuly při měření kapacit: rozsah přibližně ±20 pf. Teplota: pracovní: 0 C ~ 40 C, skladovací: 10 C ~ 50 C. Relativní vlhkost: méně nebo rovno 75% při 0 C ~ 30 C, méně nebo rovno 50% při 31 C ~ 40 C. Nadmořská výška: pracovní: 2000 m, skladovací: m. Baterie: 1 kus 9V NEDA 1604 nebo 6F22 nebo 006P. Indikace slabé baterie: zobrazením symbolu. Rozměry (výška x šířka x délka): 172 x 83 x 38 mm. Hmotnost: přibližně 310 g (včetně baterie). Bezpečnost: v souladu s normou EMC EN Certifikace:, UL a CUL v řízení. 11

12 Přesnost měření Přesnost: ± (a% naměřené hodnoty + b), záruka přesnosti 1 rok. Pracovní teplota: 23 C ± 5 C. Relativní vlhkost: menší než 75%. Teplotní koeficient: 0,1 x (udaná přenost) / 1 C. Měření elektrického odporu Rozsah Rozlišení Přesnost 20 Ω 0,01 Ω ±(1% + 5) Ochrana proti přetížení 200 Ω 0,1 Ω ±(0,8% + 3) 2 kω 0,001 kω 20 kω 0,01 kω ±(0,8% + 1) 200 kω 0,1 kω 2 MΩ 0,001 MΩ 20 MΩ 0,01 MΩ ±(1% + 2) 250 V rms 200 MΩ 0,1 MΩ ±(5%(z udané hodnoty 10) + 10) 2000 MΩ 1 MΩ Pouze orientační měření Poznámky: Při měření na rozsazích 20 Ω a 200 Ω se naměřená hodnota může zvětšit o 0,1 až 0,3 Ω, což je odpor přívodních vodičů a svorek. Pro zjištění přesné hodnoty u těchto měření nízkého elektrického odporu zkratujte před měřením svorky. Hodnotu elektrického odporu naměřenou při tomto zkratování odečtěte od hodnoty vlastního měření. 12

13 Měření kapacity Rozsah Rozlišení Přesnost Měřící kmitočet 200,0 pf 0,1 pf 2,000 nf 0,001 nf 20,00 nf 0,01 nf 200,0 nf 0,1 nf 2,000 μf 20,00 μf 200,0 μf 0,001 μf 0,01 μf 0,1 μf 2,000 mf 0,001 mf 20,00 mf 0,01 mf ±(0,5% + 10) ±(2% + 2) 800 Hz 80 Hz 8 Hz Poznámky: Ochrana proti přetížení: 0,315 A, 250 V, rychlá pojistka, Ø5x20 mm. Pokud nelze nastavit na přístroji nulovou hodnotu, lze odečíst hodnotu indikovanou při rozpojených svorkách od naměřené hodnoty. Jednotky kapacity: 1 F = 10 3 mf = 10 6 μf = 10 9 nf = pf. Měření kontinuity (zkratu) a diod Režim Rozsah Rozlišení Měření diod Měření kontinuity 1 mv 1 Ω Ochrana proti přetížení 250 V rms Poznámky: Měření diod: Napětí naprázdno je přibližně 2,8 V. Měření kontinuity: U odporu menšího než přibližně 120 Ω vydává přístroj nepřetržitý tón. 13

14 Měření tranzistorů Rozsah Rozlišení Podmínky měření hfe 1 ß Vce přibližně 2,8 V Ibo přibližně 10 μa Ochrana proti přetížení 250 V rms Poznámky: Údržba Hodnota zobrazená na displeji odpovídá nejbližší hodnotě hfe u testovaného tranzistoru (0 1000ß). Tato část návodu obsahuje základní informace o údržbě, včetně výměny baterie a pojistky. Varování Nepokoušejte se přístroj opravit, pokud k tomu nemáte odpovídající kvalifikaci a nebo nemáte odpovídající informace o kalibraci, kontrole výkonu přístroje a servisní informace. Aby jste se vyhnuli úrazu elektrickým proudem nebo poškození přístroje, zabraňte vniknutí vody pod kryt. Základní údržba Pravidelně otřete kryt přístroje vlhkým hadříkem se slabým roztokem čistícího prostředku. Nepoužívejte abrazivní materiály ani rozpouštědla. Čistěte svorky vatovou tyčinkou s čistícím prostředkem, protože vlhkost a nečistota na svorkách může ovlivnit naměřené hodnoty. Pokud přístroj nepoužíváte, vypněte jej. Před delší dobou nečinnosti vyjměte baterii. Neskladujte přístroj na vlhkém místě, na místě s vysokou teplotou nebo silným magnetickým polem. 14

15 Výměna baterie Obr. 7 Varování Vyměňte baterii ihned poté, co se objeví indikace. S vybitou baterií může tento přístroj udávat neplatné hodnoty, které mohou vést k úrazu elektrickým proudem a zranění. Při výměně baterie postupujte takto: 1. Vypněte přístroj a odpojte všechny přívody ze svorek. 2. Vyjměte šroub přihrádky baterie a oddělte přihrádku baterie od spodní části krytu. 3. Vyjměte baterii. 4. Nahraďte baterii novou 9V baterií (NEDA1604, 6F22 nebo 006P). 5. Přiložte přihrádku baterie ke spodní části krytu a zašroubujte šroub. 15

16 Výměna pojistky Varování Obr. 8 Aby jste se vyhnuli úrazu elektrickým proudem, elektrickému oblouku, zranění nebo poškození přístroje, používejte pouze předepsané pojistky v souladu s následujícím postupem. Při výměně pojistky postupujte takto: 1. Vypněte přístroj a odpojte všechny přívody ze svorek. 2. Vyjměte šroub přihrádky baterie a oddělte přihrádku baterie od spodní části krytu. 3. Vyjměte šrouby ze spodní části krytu a oddělte od sebe horní a spodní část krytu. 4. Vyjměte pojistku tak, že nejprve opatrně vypáčíte její jeden konec a pak ji vyjmete z úchytu. 5. Instalujte POUZE náhradní pojistky stejného typu a specifikace a ujistěte se, že pojistka je pevně uchycena v úchytu. Pojistka 1: 0,315 A, 250 V, rychlá pojistka, Ø5x20 mm. 6. Připojte přihrádku baterie k horní část krytu a zašroubujte šroub. 7. Spojte horní a spodní část krytu a zašroubujte šrouby. Výměna pojistky je nutná pouze výjimečně. Propálení pojistky je vždy důsledkem nesprávného zacházení s přístrojem. 16

17 Copyright 2005 Uni Trend Group Limited. Všechna práva vyhrazena. Výrobce: Uni Trend TEchnology (Dongguan) Limited Dong Fang Da Dao Bei Shan DOng Fang Industrial Development District Město Hu Men, Oblast Dongguan Provincie Guang Dong Čína PSČ: Vedení firmy: Uni Trend Group Limited Rm901, 9/F, Nanyang Plaza 57 Hung To Road Kwun Tong Kowloon, Hong Kong Tel.: Fax E mail: info@uni trend.com trend.com 17
