PARASOL. Průtok primárního vzduchu:
|
|
- Eliška Kašparová
- před 9 lety
- Počet zobrazení:
Transkript

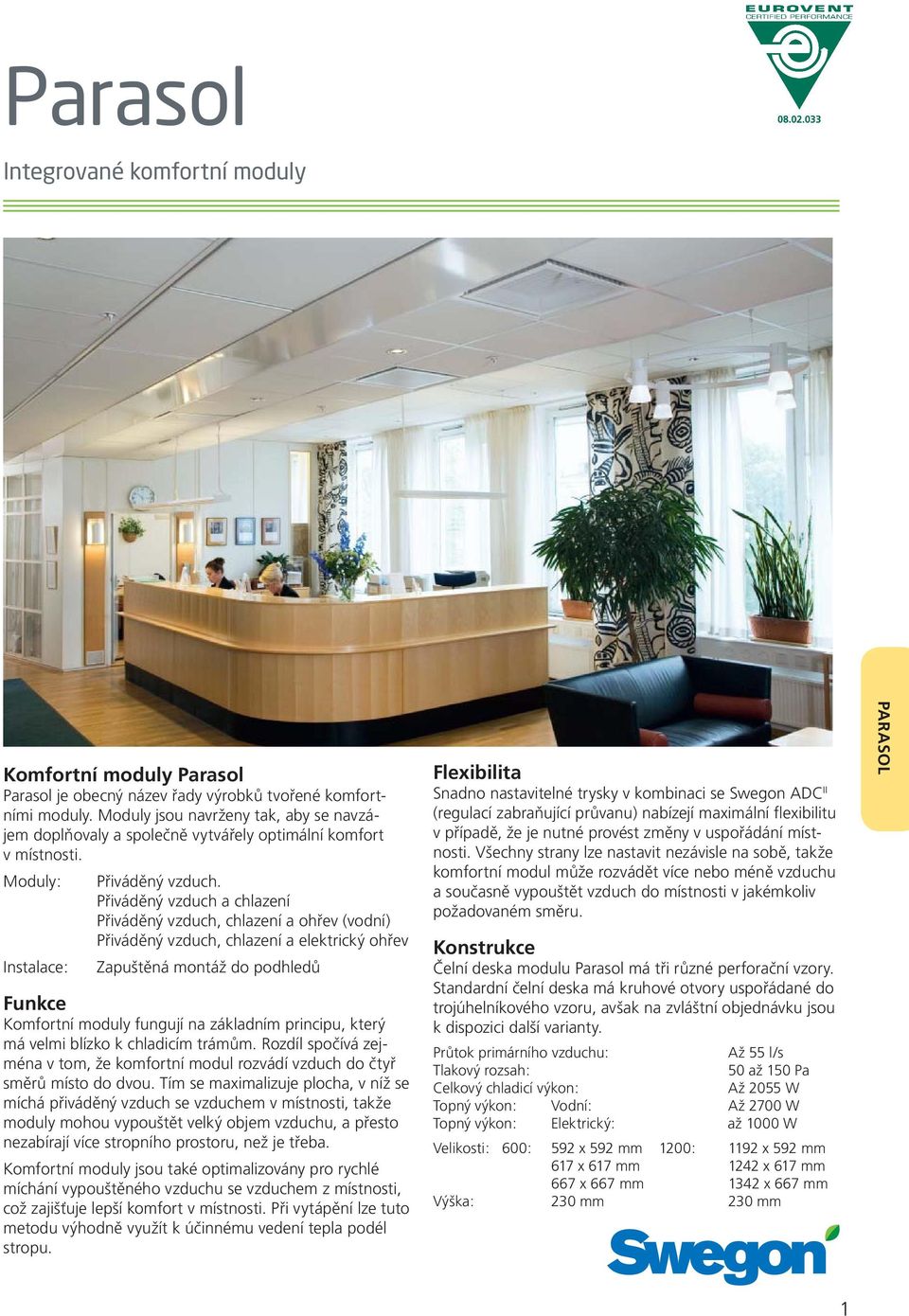

1 Parasol Integrované komfor t ní moduly Komfortní moduly Parasol Parasol je obecný název řady výrobků tvořené komfortními moduly. Moduly jsou navrženy tak, aby se navzájem doplňovaly a společně vytvářely optimální komfort v místnosti. Moduly: Instalace: Přiváděný vzduch. Přiváděný vzduch a chlazení Přiváděný vzduch, chlazení a ohřev (vodní) Přiváděný vzduch, chlazení a elektrický ohřev Zapuštěná montáž do podhledů Funkce Komfortní moduly fungují na základním principu, který má velmi blízko k chladicím trámům. Rozdíl spočívá zejména v tom, že komfortní modul rozvádí vzduch do čtyř směrů místo do dvou. Tím se maximalizuje plocha, v níž se míchá přiváděný vzduch se vzduchem v místnosti, takže moduly mohou vypouštět velký objem vzduchu, a přesto nezabírají více stropního prostoru, než je třeba. Komfortní moduly jsou také optimalizovány pro rychlé míchání vypouštěného vzduchu se vzduchem z místnosti, což zajišťuje lepší komfort v místnosti. Při vytápění lze tuto metodu výhodně využít k účinnému vedení tepla podél stropu. Flexibilita Snadno nastavitelné trysky v kombinaci se Swegon ADC II (regulací zabraňující průvanu) nabízejí maximální flexibilitu v případě, že je nutné provést změny v uspořádání místnosti. Všechny strany lze nastavit nezávisle na sobě, takže komfortní modul může rozvádět více nebo méně vzduchu a současně vypouštět vzduch do místnosti v jakémkoliv požadovaném směru. Konstrukce Čelní deska modulu Parasol má tři různé perforační vzory. Standardní čelní deska má kruhové otvory uspořádané do trojúhelníkového vzoru, avšak na zvláštní objednávku jsou k dispozici další varianty. Průtok primárního vzduchu: Až 55 l/s Tlakový rozsah: 50 až 150 Pa Celkový chladicí výkon: Až 2055 W Topný výkon: Vodní: Až 2700 W Topný výkon: Elektrický: až 1000 W Velikosti: 600: 592 x 592 mm 1200: 1192 x 592 mm 617 x 617 mm 1242 x 617 mm 667 x 667 mm 1342 x 667 mm Výška: 230 mm 230 mm PARASOL 1
2 Vnitřní klima bez průvanu Parasol má čtyřcestný rozvod vzduchu zajišťující nízký průtok vzduchu do prostoru. Nízký průtok vzniká rozváděním chlazeného vzduchu ve větší povrchové ploše. Speciální konstrukce výstupu vytváří turbulentní průtok, což má za následek rychlé smíchání se vzduchem v místnosti. K výborné účinnosti míchání přispívá také uzavřená konstrukce komfortního modulu s necirkulační mřížkou pro zpětný vzduch v čelní desce jednotky. Varianty Parasol se dodává ve třech základních variantách: Varianta A: Větrání a vodní chlazení z výměníku Varianta B: Větrání, vodní chlazení a vytápění z výměníků Varianta C: Větrání X: Větrání, vodní chlazení z výměníku a ohřev z elektrických prvků ve výměníku Obr. 3. Varianta C: Funkce přiváděného vzduchu 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný se vzduchem z místnosti Obr. 1. Varianta A: Funkce chlazení 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s chlazeným vzduchem z místnosti Obr. 4. Varianta X: Funkce ohřevu z elektrických prvků (zahrnuje také funkci chlazení) 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s ohřátým vzduchem z místnosti Obr. 2. Varianta B: Funkce vytápění (zahrnuje také funkci chlazení) 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s ohřátým vzduchem z místnosti 2 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
3 Modul s přiváděným vzduchem Komfortní modul s přiváděným vzduchem (varianta C - bez výměníku) je k dispozici pouze k doplnění určitých typů místností, v nichž přítomné osoby potřebují velké množství vzduchu, ale pouze malé množství energie na vodní chlazení. To platí například pro určité konferenční místnosti nebo vnitřní zóny ve velkých místnostech. Aby nedocházelo k předimenzování, obvykle se kombinují pouze jednotky s funkcí chlazení a jednotky s funkcí přiváděného vzduchu. Vzhledem k tomu, že varianta s přiváděným vzduchem je také založena na principu indukce, je možné vypouštět přiváděný vzduch s podstatně nižší teplotou, než je teplota v místnosti, aniž by bylo třeba zabývat se opakovaným ohřevem, který může být nutný v kombinovaných systémech s chlazenými trámy a vzduchovými difuzéry. Míra indukce se liší v závislosti na tlaku a průtoku, ale obvykle spadá do rozsahu 3-5, což znamená, že pokud přidáte 30 l/s, bude indukováno třikrát až pětkrát více teplého vzduchu v místnosti ( l/s). Smíchaný vzduch má potom podstatně vyšší teplotu, než je teplota přiváděného vzduchu, což snižuje riziko průvanu v obývané zóně. Další výhodou modulu s přiváděným vzduchem je to, že pracuje se stejným tlakem ve vedení jako moduly s výměníkem. Jinými slovy, není nutné zvyšovat tlak v jakékoliv větvi vedení více, než je třeba. Modul s přiváděným vzduchem má místo začleněného výměníku indukční regulaci s děrovanými tryskami, která je navržena tak, aby poskytovala stejnou míru indukce jako jednotky s výměníkem. To umožňuje používat program Swegon ProSelect na určování délek vertikálního dosahu i pro moduly s přiváděným vzduchem. Jestliže se vyžadují kratší délky vertikálního dosahu, některé otvory lze uzavřít, aby se zmenšila volná plocha v indukční regulaci, a tím se snížilo procento indukovaného vzduchu v místnosti. Zvýšení nebo snížení míry indukce nikdy neovlivňuje objem primárního vzduchu. Rozsah použití Parasol je ideální ke standardnímu použití v prostorech jako: Kanceláře a konferenční místnosti Učebny Hotely Restaurace Nemocnice Obchody Nákupní střediska Díky mnoha možnostem instalace lze funkce modulů Parasol snadno přizpůsobit novému typu práce nebo změnám v uspořádání místnosti. Jednoduchá instalace Rozměry malých kompaktních jednotek Parasol vyhovují nejpoužívanějším stropním modulům a také usnadňují instalaci. Malé rozměry jsou užitečné při manipulaci, zejména při překládání na staveništích, způsobují méně škod a omezují zdravotní a bezpečnostní rizika. Flexibilita stropního systému Nabízená řada obsahuje velikosti modulů, které vyhovují normalizovaným velikostem stropů: c-c 600, 625 a 675 mm. K dispozici je také instalační rám pro sádrové stropy a stropní řešení se západkovým upínáním, např. Dampa a FineLine. Vždy na skladě Aby byly zaručeny krátké dodací lhůty, na skladě jsou zásoby standardních verzí modulů Parasol s nejběžnějšími funkcemi. PARASOL Vysoký výkon Ve srovnání s tradičními chlazenými trámy využívá Parasol díky svému vysokému výkonu o 40 až 50 % méně stropního povrchu, aby se snížilo zatížení chlazením v běžné kanceláři. Snadné na stavování Díky integrovanému nastavování trysek se spoustou možných nastavení poskytuje Parasol optimální komfort a lze ho snadno přizpůsobit renovovaným velikostem místností nebo změnám podstaty prováděné práce. Komfortní modul lze nastavit tak, aby rozváděl odlišné objemy vzduchu na každé straně a při vysokých i nízkých průtocích vzduchu. Obr. 5. Nastavování trysek Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
4 ADC II Všechny komfortní moduly standardně obsahují ADC II. ADC znamená regulaci zabraňující průvanu a umožňuje nastavit způsob šíření proudu vzduchu, aby nevzniklo riziko průvanu. Na každé straně jednotky je rozmístěna řada dílů ADC II se čtyřmi deflektory vzduchu na díl. Každý díl lze nastavovat z rovného směru na vychylování vzduchu doprava nebo doleva v úhlu 40 po 10 krocích. Poskytuje to obrovskou flexibilitu a deflektory lze snadno nastavovat, aniž by to vůbec ovlivnilo systém jako celek. ADC II vůbec neovlivňuje hladinu hluku ani statický tlak. Při nastavení ADC II na tvar ventilátoru se sníží výkon vody o pět až deset procent.f Obr. 7. Moűná nastavení ADC II, tvar ventilátoru 40 Obr. 8. Moűná nastavení ADC II, tvar X Obr. 6. ADC II, rozsah nastavení od -40 do +40 v 10 přírůstcích 4 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

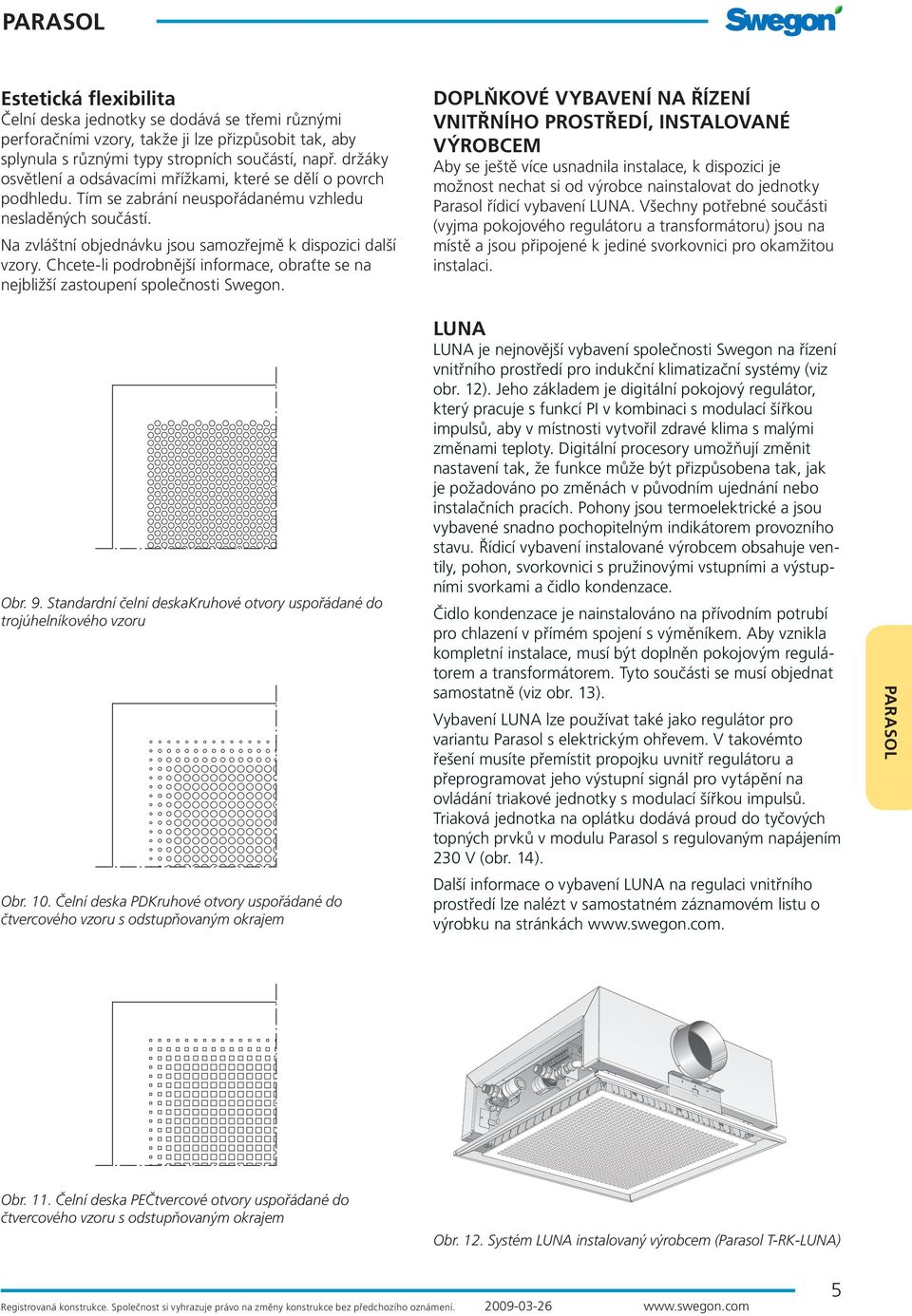

5 Estetická flexibilita Čelní deska jednotky se dodává se třemi různými perforačními vzory, takže ji lze přizpůsobit tak, aby splynula s různými typy stropních součástí, např. držáky osvětlení a odsávacími mřížkami, které se dělí o povrch podhledu. Tím se zabrání neuspořádanému vzhledu nesladěných součástí. Na zvláštní objednávku jsou samozřejmě k dispozici další vzory. Chcete-li podrobnější informace, obraťte se na nejbližší zastoupení společnosti Swegon. Obr. 9. Standardní čelní deskakruhové otvory uspořádané do trojúhelníkového vzoru Obr. 10. Čelní deska PDKruhové otvory uspořádané do čtvercového vzoru s odstupňovaným okrajem DOPLŇKOVÉ VYBAVENÍ NA ŘÍZENÍ VNITŘNÍHO PROSTŘEDÍ, INSTALOVANÉ VÝROBCEM Aby se ještě více usnadnila instalace, k dispozici je možnost nechat si od výrobce nainstalovat do jednotky Parasol řídicí vybavení LUNA. Všechny potřebné součásti (vyjma pokojového regulátoru a transformátoru) jsou na místě a jsou připojené k jediné svorkovnici pro okamžitou instalaci. LUNA LUNA je nejnovější vybavení společnosti Swegon na řízení vnitřního prostředí pro indukční klimatizační systémy (viz obr. 12). Jeho základem je digitální pokojový regulátor, který pracuje s funkcí PI v kombinaci s modulací šířkou impulsů, aby v místnosti vytvořil zdravé klima s malými změnami teploty. Digitální procesory umožňují změnit nastavení tak, že funkce může být přizpůsobena tak, jak je požadováno po změnách v původním ujednání nebo instalačních pracích. Pohony jsou termoelektrické a jsou vybavené snadno pochopitelným indikátorem provozního stavu. Řídicí vybavení instalované výrobcem obsahuje ventily, pohon, svorkovnici s pružinovými vstupními a výstupními svorkami a čidlo kondenzace. Čidlo kondenzace je nainstalováno na přívodním potrubí pro chlazení v přímém spojení s výměníkem. Aby vznikla kompletní instalace, musí být doplněn pokojovým regulátorem a transformátorem. Tyto součásti se musí objednat samostatně (viz obr. 13). Vybavení LUNA lze používat také jako regulátor pro variantu Parasol s elektrickým ohřevem. V takovémto řešení musíte přemístit propojku uvnitř regulátoru a přeprogramovat jeho výstupní signál pro vytápění na ovládání triakové jednotky s modulací šířkou impulsů. Triaková jednotka na oplátku dodává proud do tyčových topných prvků v modulu Parasol s regulovaným napájením 230 V (obr. 14). Další informace o vybavení LUNA na regulaci vnitřního prostředí lze nalézt v samostatném záznamovém listu o výrobku na stránkách PARASOL Obr. 11. Čelní deska PEČtvercové otvory uspořádané do čtvercového vzoru s odstupňovaným okrajem Obr. 12. Systém LUNA instalovaný výrobcem (Parasol T-RK-LUNA) Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
6 Uvádění do provozu 1. Nasaďte na ventil ochranný kryt A. 2. Otáčejte ochranný kryt, dokud nebude požadovaná referenční značka vystředěna se značkou B na ventilu. Tabulka 1. Hodnota k v (mł/h) pro různé nastavovací značky Obr. 13. Typická instalace, vodní chlazení a ohřev LUNA TS LUNA RE-S A = referenční značka B = hodnota k v TRIAC TR Údržba ventilu Ventily normálně nevyžadují vůbec žádnou údržbu. Pokud cokoliv poškodí těsnění hřídele, lze ho vyměnit, i když je systém pod tlakem. K tomu je nutný speciální nástroj. 230 V Obr. 14. Instalace, vodní chlazení a elektrický ohřev Nastavení ventilu Po dodání jsou ventily úplně otevřené (poloha N: k v 0,89). Při uvádění do provozu nastavte požadovanou hodnotu k v. Průtok lze nastavovat upravováním kuželu ventilu. To lze snadno provést pomocí ochranného krytu (dodávaného s jednotkou), na kterém je stupnice k s různě dlouhými značkami (viz tabulka 1). Výška zdvihu je vždy stejná v bez ohledu na nastavení. Technické údaje, ventil Funkční údaje Třída PN PN 10 Přípustná média: Chlazená a horká voda s prostředkem proti zamrznutí Doporučení: Úprava vody podle VDI 2035 Teplota médií: C Přípustný provozní tlak: 1000 kpa (10 bar) Uzavírací tlak: 60 kpa (0,6 bar) Pokles tlaku pro úplně uzavřený ventil (Δp v100 ): doporučený rozsah: 5-20 kpa (0,05-0,2 bar) Výška zdvihu: 2 mm Materiál Těleso ventilu: Mosaz, matná, poniklovaná Spojovací vsuvka: Mosaz, matná, poniklovaná Ochranný kryt: Polypropylen Těsnicí kroužek: EPDM Připojení Vnější závity R: B podle ISO 7/1 Vstup/výstup Vnitřní závity Rp: podle ISO 7/1 Obr. 15. Nastavení hodnoty k v A = ochranný kryt, otočný v úhlu 180 B = značka na výstupní straně ventilu 6 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
7 INSTALACE Doporučené typy stropu Pokud jde o délku a šířku, Parasol je určen k použití na většině stropních systémů s nosnými T-rámy a stropů se západkovým upínáním. Aby byla zaručena kvalitní povrchová úprava v systémech s nosnými T-rámy, doporučujeme profily ve tvaru T se šířkou 24 mm. Zavěšení Jednomodulové jednotky mají dva montážní body na závěs a instalují se pomocí jedné, případně dvou tyčí se závitem v každém držáku (obr. 16) Dvojmodulové jednotky mají čtyři montážní body a instalují se pomocí jedné, případně dvou tyčí se závitem v každém držáku ( obr. 17) Je-li mezi střešní deskou a jednotkou značná vzdálenost, měla by se použít dvojitá tyč se závitem. Když se jednotka instaluje blízko střešní desky, musí se použít 200mm tyč se závitem. Tyč se závitem, montážní díl SYST MS ( obr. 19 se musí objednat samostatně). Rozměry připojení Voda - chladicí, běžný konec potrubí (Cu) Ř 12 x 1,0 mm Voda - vytápěcí, běžný konec potrubí (Cu) Ř 12 x 1,0 mm Vzduch, spojovací díl Ř 125 mm Připojení vzduchu Parasol se standardně dodává s otevřenou vzduchovou přípojkou na pravé straně (v pohledu ze strany, na které je připojena voda). Spojovací díl pro vzduch je součástí dodávky a musí být nainstalován tak, aby mohl být později připojen k vedení primárního vzduchu ( viz obr. 18) Víko je nasazeno od výrobce na levé vzduchové přípojce, ale je-li nutné umístit spojovací nákružek pro vzduch doleva, přípojky lze snadno zaměnit. Připojení vody Připojte vodní potrubí pomocí nasunovacích nebo stahovacích spojek. K připojování vodního potrubí nepoužívejte pájené spojky. Vysoká teplota může poškodit stávající pájky na jednotce. Pružné spojovací hadice na vodu lze objednat samostatně. Připojení elektrických topných prvků. Vybavení LUNA od společnosti Swegon nebo váš vlastní řídicí systém lze používat k ovládání topných prvků v elektrické variantě modulu Parasol. Podrobné informace o tom, jak zapojit řídicí systém LUNA a přemístit propojku, najdete v samostatném záznamovém listu o výrobku a v pokynech pro instalaci na našich webových stránkách: com. Jestliže používáte vlastní řídicí systém, zapojte elektrické přívody ke šroubovacím svorkám na svorkovnici modulu Parasol podle následující tabulky Barva vodiče svorkovnice Funkce vodiče Hnědá Fáze, 230 V stř Modrá Nulový vodič Zelenožlutá Ochranná zem Bílá Ochrana proti přehřátí* Černá Ochrana proti přehřátí* * Textové vstupy pro ochranu proti přehřátí s ručním resetem. Ochrana proti přehřátí Modul Parasol s elektrickým ohřevem je vybaven dvěma ochranami proti přehřátí. Když teplota překročí 60 C, ochrana s automatickým resetem vypíná elektrické topné prvky (nulový vodič). Když teplota klesne na 50 C, ochrana znovu sepne obvod, aby se obnovilo napájení topných prvků. Pokud teplota vyroste nad 75 C, sepne se druhá ochrana proti přehřátí; tato ochrana vyžaduje ruční reset a vypíná topné prvky (fázový vodič). Než budete moci resetovat ochranu proti přehřátí, musíte nejprve odstranit perforovanou čelní desku. Červené resetovací tlačítko je umístěno mezi ohřívačem vzduchu a koncovým panelem, kterým prochází nainstalované vodní potrubí. Až resetujete ochranu proti přehřátí, znovu nasaďte čelní desku a přitlačením ji zajistěte. Značení CE Parasol s elektrickým ohřevem je označen symbolem CE podle platných předpisů. Prohlášení o shodě s CE je k dispozici na našich webových stránkách: PARASOL Chlazení bez kondenzace Vzhledem k tomu, že komfortní moduly musí být dimenzovány na provoz bez kondenzace, není nutný žádný odvod kondenzátu. Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

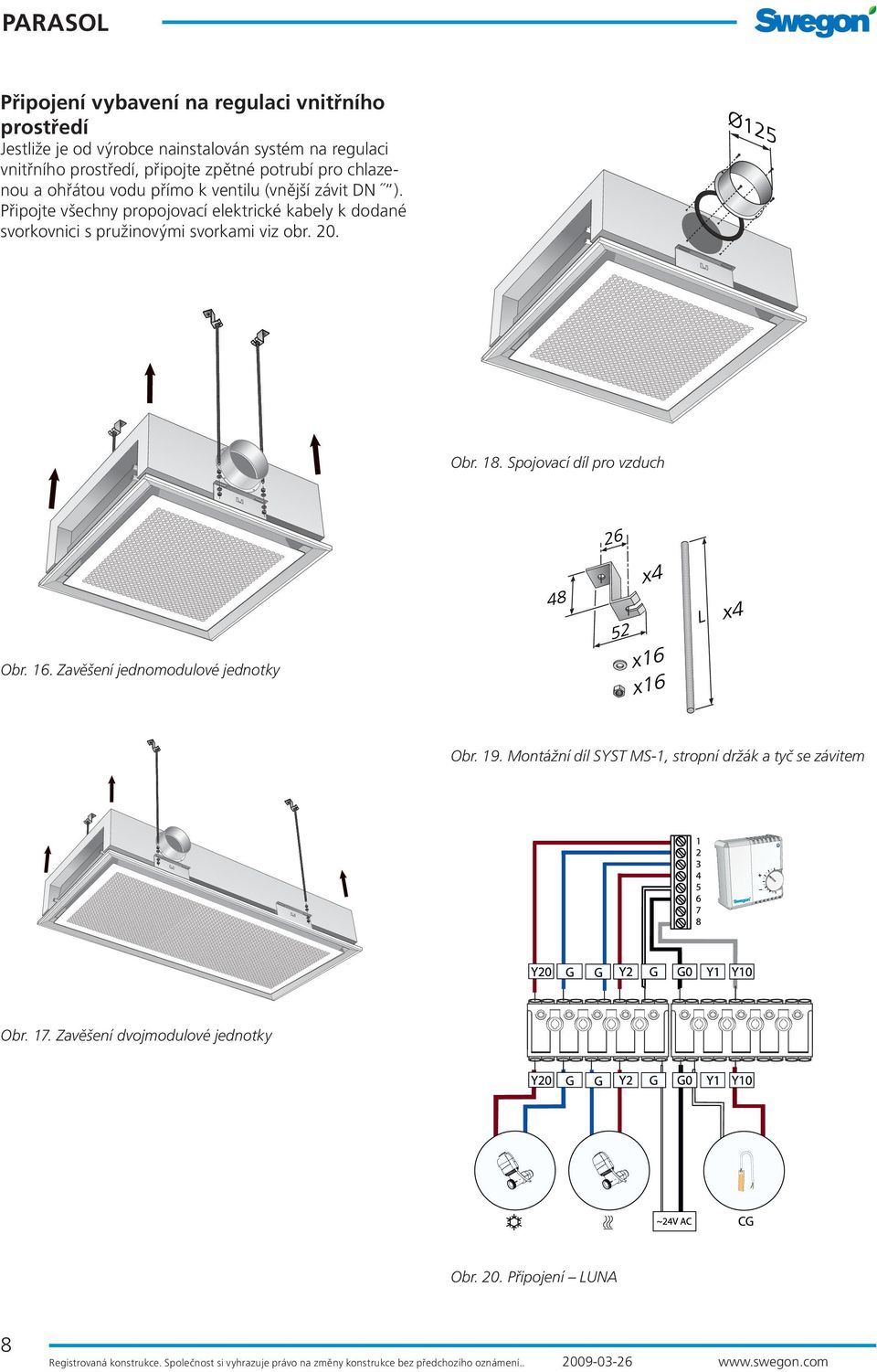

8 Připojení vybavení na regulaci vnitřního prostředí Jestliže je od výrobce nainstalován systém na regulaci vnitřního prostředí, připojte zpětné potrubí pro chlazenou a ohřátou vodu přímo k ventilu (vnější závit DN ). Připojte všechny propojovací elektrické kabely k dodané svorkovnici s pružinovými svorkami viz obr. 20. Obr. 18. Spojovací díl pro vzduch Obr. 16. Zavěšení jednomodulové jednotky Obr. 19. Montážní díl SYST MS-1, stropní držák a tyč se závitem Obr. 17. Zavěšení dvojmodulové jednotky Obr. 20. Připojení LUNA 8 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
9 TECHNICKÉ ÚDAJE Chladicí výkon, max W Topný výkon, vodní ohřev, max.: 2700 W Topný výkon, elektrický ohřev, max.: 1000 W Průtok vzduchu Jednomodulová jednotka 7-34 l/s Dvojmodulová jednotka 7-55 l/s Délka Jednomodulová jednotka 592; 617; 667 mm Dvojmodulová jednotka 1192; 1242; 1342 mm Šířka 592; 617; 667 mm Výška 230 mm Rozměry jednotek mají tolerance (±2) mm. Tabulka hmotností Velikost Funkční Suchá hmotnost Naplněná vodou mm varianta (kg) (kg) 600 A 14,3 15,5 600 B 14,4 15,9 600 C 11, A 22,2 23, B, X 25,8 28, C 20,1 - Doporučené limitní hodnoty Úrovně tlaku Pracovní tlak výměníku, max kpa * Zkušební tlak výměníku, max kpa * *Platí bez nainstalovaného řídicího vybavení PARASOL Tlak v trysce Doporučený min. tlak v trysce, pokud se používá ohřívací výměník, p i Doporučený min. tlak v trysce s čelní deskou v režimu vysokého výkonu Pa 70 Pa 70 Pa Průtok vody Zaručuje odvádění jakýchkoliv vzduchových kapes ze systému. Chladicí voda, min. Vytápěcí voda, min. 0,030 l/s 0,013 l/s Rozdíly teplot Chladicí voda, zvýšení teploty Vytápěcí voda, pokles teploty 2 5 K 4 10 K Rozdíly teplot se vždy vyjadřují v kelvinech (K). Teplota průtoku Chladicí voda * Vytápěcí voda, max. 60 C * Vždy se musí udržovat taková teplota chladicí vody, která zaručí, že nedojde ke kondenzaci. Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
10 Označení CHLAZENÍ P t l t r t m ΔT m ΔT l ΔT k ΔT v v q P Δp Výkon (W) Teplota primárního vzduchu ( C) Teplota vzduchu v místnosti ( C) Střední teplota vody ( C) Rozdíl teplot t r - t m (K) Rozdíl teplot t l - t r (K) Rozdíl teplot průtoku a zpátečky chladicí vody (K) Rozdíl teplot průtoku a zpátečky vytápěcí vody (K) Rychlost vody (m/s) Průtok vzduchu (l/s) Tlak (Pa) Pokles tlaku (Pa) Doplňující ukazatel: k = chlazení, v = vytápění, l = vzduch, i = výchozí nastavení, corr = oprava Pokles tlaku v trysce Δp l = (q l / k pl )² Δp l q l k pl Pokles tlaku v trysce (Pa) Průtok primárního vzduchu (l/s) Konstanta poklesu tlaku pro nastavení trysky, viz tabulky 2-5 Norma Výkony se měří podle publikace V 1996:1 a Nordtest NT VVS 078. Vzorce pro výpočet - chlazení Níže je uvedeno několik vzorců, podle nichž může uživatel vypočítat, jaký komfortní modul by měl použít. Hodnoty pro výpočty lze brát z tabulek. Pokles tlaku v chladicím výměníku Δp k = (q k / k pk )² Δp k Pokles tlaku v chladicím výměníku (kpa) q k Průtok chladicí vody (l/s), viz graf 1 k pk Konstanta poklesu tlaku pro chladicí výměník, viz tabulky 2-5 Chladicí výkon vzduchu P l = 1,2 q l ΔT l Chladicí výkon primárního vzduchu (W) P l q l Průtok primárního vzduchu (l/s) ΔT l Rozdíl mezi teplotami primárního vzduchu (t l ) a vzduchu v místnosti (t r ) (K) Chladicí výkon vzduchu P k = 4186 q k ΔT k Chladicí výkon vody (W) P k q k ΔT k Průtok chladicí vody (l/s) Rozdíl teplot průtoku a zpátečky chladicí vody (K) Graf 1. Průtok vody - chladicí výkon T K K K K K K 10 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
11 Opravený výkon - průtok vody Výkon je do jisté míry ovlivňován různými průtoky vody. Na základě porovnání vypočítaného průtoku vody s grafem 2 nebo 3 bude možná nutné poněkud zvýšit nebo snížit výkon uvedený v tabulkách 1-5. Graf 2. Opravený výkon průtok vody, Parasol 600 Opravený výkon - průtok vody P corr = k P k P corr Opravený výkon (W) k Opravný činitel P k Chladicí výkon vody Graf 3. Opravený výkon průtok vody, Parasol 1200 PARASOL Graf 4. Pokles tlaku - průtok chladicí vody Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
12 Tabulka 2. Údaje průvodce dimenzováním chlazení pro jednotky Parasol 600 MF Délka Nastavení Průtok Hladina Tlak v Chladicí výkon Chladicí výkon vody (W) Konstanta primár- hluku v trysce jednotky trysek Primární vzduch (W) při Δt 3) poklesu tlaku ního mk db(a) p 1) vzduchu i při Δt vzduch/voda 2) (mm) (Pa) l (l/s) k pl k pk 600 LLLL 7 < , LLLL 8 < LLLL 9 < LLLL LLLL MMMM 12 < MMMM MMMM MMMM MMMM HHHH HHHH HHHH HHHH HHHH Tabulka 3. Údaje průvodce dimenzováním chlazení pro jednotky Parasol 1200 LF Délka Nastavení Průtok Hladina Tlak v Chladicí výkon Chladicí výkon vody (W) Konstanta primár- hluku v trysce jednotky trysek Primární vzduch (W) při Δt 3) poklesu tlaku ního mk db(a) p 1) vzduchu i při Δt vzduch/voda 2) (mm) (Pa) l (l/s) k pl k pk 1200 LLLL 7 < ,9 0, LLLL 8 < ,9 0, LLLL 9 < ,9 0, LLLL 10 < ,9 0, LLLL ,9 0, MMMM 9 < ,28 0, MMMM 10 < ,28 0, MMMM 12 < ,28 0, MMMM 14 < ,28 0, MMMM ,28 0, HHHH 16 < ,18 0, HHHH 18 < ,18 0, HHHH 21 < ,18 0, HHHH ,18 0, HHHH ,18 0,022 1) K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách www. swegon.com. 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Při nastavení ADC II na tvar ventilátoru se sníží výkon vody asi o pět procent. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový chladicí výkon je součtem vzduchového a vodního chladicího výkonu. 12 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
13 Tabulka 4. Údaje chlazení. Průvodce dimenzováním pro jednotky Parasol 1200 MF Délka jednotky (mm) Nastavení trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Δt l Chladicí výkon vody (W) při Δt 3) mk Konstanta poklesu tlaku vzduch/voda k pl k pk 1200 LLLL 9 < ,28 0, LLLL 10 < ,28 0, LLLL 12 < ,28 0, LLLL 14 < ,28 0, LLLL ,28 0, MMMM 13 < ,84 0, MMMM 15 < ,84 0, MMMM 17 < ,84 0, MMMM ,84 0, MMMM ,84 0, HHHH 22 < ,12 0, HHHH 25 < ,12 0, HHHH ,12 0, HHHH ,12 0, HHHH ,12 0,022 Tabulka 5. Údaje chlazení. Průvodce dimenzováním pro jednotky Parasol 1200 HF Délka Nastavení primár- hluku v trysce Průtok Hladina Tlak v Chladicí výkon Chladicí výkon vody (W) jednotky trysek Primární vzduch (W) při Δt 3) ního db(a) p mk i při Δt 1) (mm) vzduchu 2) (Pa) l (l/s) Konstanta poklesu tlaku vzduch/voda k pl k pk 1200 LLLL 13 < ,84 0, LLLL 15 < ,84 0, LLLL 17 < ,84 0, LLLL ,84 0, LLLL ,84 0, MMMM 23 < ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0,022 1) K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách www. swegon.com. 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Při nastavení ADC II na tvar ventilátoru se sníží výkon vody asi o pět procent. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový chladicí výkon je součtem vzduchového a vodního chladicího výkonu. PARASOL Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
14 Tabulka 6. Chladicí výkon při přirozeném proudění Délka jednotky (mm) Chladicí výkon (W) pro rozdíl teplot, místnost - voda ΔT mk (K) Parasol Parasol Nastavení trysek V jednotce Parasol je vestavěna jedinečná regulace trysek, což znamená, že každou ze čtyř stran lze nastavovat samostatně. V závislosti na umístění jednotky a požadavcích místnosti na primární vzduch lze primární vzduch rozvádět do všech požadovaných směrů. Směr průtoku vzduchu lze snadno optimalizovat pomocí programu Swegon ProSelect na určování velikostí, který je k dispozici na stránkách Všechny jednotky na skladě mají od výrobce stejně nastavené trysky na všech čtyřech stranách. Směr průtoku vzduchu lze snadno nastavit při instalaci jednotky pomocí nastavovacích nástrojů dodávaných s jednotkou. To poskytuje logistickou výhodu, protože montážní personál nemusí brát v úvahu vyznačení konkrétní místnosti. Činitel k (CHF) Každé nastavení trysky má specifický činitel k. Celkový činitel k pro jednotku lze určit sečtením činitelů k pro nastavení trysek na každé straně. Příslušný činitel k (CHF) pro optimalizované nastavení trysek lze získat také z programu ProSelect. Tabulka 7. Přehled činitelů k Typ jednotky: Primární Strana Nastavení Činitel k průtok vzduchu trysek (CHF) Parasol 600 MF Nízký Jakákoliv L 0,253 Střední Jakákoliv M 0,44 Vysoký Jakákoliv H 0,693 Žádný Jakákoliv C 0 Parasol 1200 LF Nízký Krátká strana L 0,124 Střední Krátká strana M 0,176 Vysoký Krátká strana H 0,3 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,328 Střední Dlouhá strana M 0,464 Vysoký Dlouhá strana H 0,792 Žádný Dlouhá strana C 0 Parasol 1200 MF Nízký Krátká strana L 0,176 Střední Krátká strana M 0,253 Vysoký Krátká strana H 429 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,464 Střední Dlouhá strana M 0,667 Vysoký Dlouhá strana H 1,131 Žádný Dlouhá strana C 0 Parasol 1200 HF Nízký Krátká strana L 0,253 Střední Krátká strana M 0,44 Vysoký Krátká strana H 0,693 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,667 Střední Dlouhá strana M 1,16 Vysoký Dlouhá strana H 1,827 Žádný Dlouhá strana C 0 14 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
15 Specifické nastavení trysek Při určování optimalizovaného nastavení trysek vždy začněte od strany s vodními přípojkami. Odsud určujte jednu stranu po druhé proti směru hodinových ručiček, viz Budete-li chtít, můžete si objednat jednotky předem nastavené výrobcem (neplatí pro jednotky na skladě). Obr. 22. Parasol 1200 v pohledu shora, str. 1-4 Obr. 21. Parasol 600 v pohledu shora, str. 1-4 PARASOL Obr. 23. Příklady optimalizovaného nastavení trysek Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
16 Příklad výpočtu - chlazení Kancelář s kójemi o velikosti š x d x v = 2,4 x 4 x 2,7 m má být vybavena komfortními moduly. Celkové zatížení chlazením je odhadnuto na 50 W/m 2. Aby bylo možné pokrýt toto zatížení, je nutná jednotka Parasol, která vytváří 50 x 2,4 x 4 = 480 W. Konstrukční teplota místnosti (t r ) 24 C, teplota chladicí vody (průtok/zpátečka) 14/16 C a teplota primárního vzduchu (t l ) 16 C dávají: ΔT k = 2 K ΔT mk = 9 K ΔT = 8 K l Byl pevně určen požadovaný průtok primárního vzduchu do místnosti (q ) 16 l/s. l Hladina hluku vytvářeného prouděním vydávaného jednotkou nesmí překročit 30 db(a). Řešení Chlazení Chladicí výkon primárního vzduchu lze vypočítat podle následujícího vzorce: P l = 1,2 ΔT l q l P l = 1, = 154 W Komfortní modul Parasol musí být tudíž schopen dodávat chladicí výkon na straně vody = 326 W. Z tabulky 2 jsme zjistili, že jednotka Parasol 592 x 592 mm s nastavením trysek MMMM pro průtok primárního vzduchu 16 l/s vytváří chladicí výkon na straně vody 368 W. To je dostatečná hodnota pro zvládnutí zatížení místnosti chlazením. Chladicí voda Při požadavku na chladicí výkon 326 W pro chladicí vodu byl získán potřebný průtok vody z grafu 1. Zvýšení teploty ΔT k = 2 K vytvoří průtok vody 0,039 l/s. Z grafu 2 můžeme zjistit, že průtok vody 0,039 l/s nevytváří plně turbulentní proudění, ale že se musí výkon opravit redukčním činitelem 0,97. Ztráta výkonu je kompenzována následujícím výpočtem požadovaného chladicího výkonu komfortního modulu: P k = 326 / 0,97 = 336 W. Nový průtok vody z grafu 1, q k = 0,040 l/s. Výpočet poklesu tlaku vychází z průtoku vody 0,040 l/s a konstanty poklesu tlaku k = 0,020, která je získána pk z tabulky 2. Nyní lze z grafu 4 odečíst pokles tlaku 4,0 kpa. Hladina hluku V tabulce 2 vidíme, že hladina hluku s otevřenou klapkou (nebo bez klapky) dosahuje 26 db(a). Chcete-li zjistit mezní rozsah a aktuální hladinu hluku po nastavení se samostatným typem klapky SYST CRPc 9-125, použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách VYTÁPĚNÍ Funkce vytápění Díky schopnosti komfortního modulu rychle míchat primární vzduch se vzduchem v místnosti je PARA- SOL ideální jak k chlazení, tak k vytápění. Jinými slovy, vytápění prostorů vzduchem ze stropu ohřátým nad teplotu místnosti představuje dobrou alternativu k běžnému radiátorovému vytápění. Mezi dosahované výhody patří nižší náklady na instalaci, jednodušší instalace a obvodové stěny bez trubek a radiátorů. Bez ohledu na typ instalovaného vytápěcího systému je důležité vzít v úvahu účinnou teplotu v místnosti. Většina lidí se cítí dobře, když je účinná teplota v zimě C, a většina obvykle považuje za optimální úroveň kvalitativní požadavek na 22 C. To znamená, že v místnosti se studenými obvodovými stěnami musí být teplota vzduchu vyšší než 22 C, aby se kompenzoval chladicí účinek stěn. V nových budovách s normálně izolovanými obvodovými stěnami a normálními normami pro zasklívání oken je malý rozdíl mezi teplotou vzduchu v místnosti a účinnou teplotou. Ale ve starších budovách s nedostatečnými okny bude možná nutné zvýšit teplotu vzduchu, aby se kompenzoval chlad z obvodových stěn. Různé provozní scénáře lze snadno simulovat pomocí webového softwaru Swegon ProClim na výpočet tepelné rozvahy a určování teploty vzduchu v místnosti a účinné teploty. Přivádění ohřátého vzduchu ze stropu vede k jistému rozvrstvení vzduchu. Při maximální teplotě přiváděného vzduchu 40 C k rozvrstvení nedochází, zatímco při 60 C co mohou být asi 4 K v obývané zóně. To se vztahuje pouze na fázi ohřívání, kdy se místnost nevyužívá a není v ní žádné vnitřní zatížení. Když je místnost využívána a osvětlena a jsou v ní počítače a lidé, rozvrstvení se zmenší nebo zmizí v závislosti na zatížení ohřevem. Laboratorní výzkumy, počítačové simulace a referenční projekty ukazují, že za pomoci komfortního modulu PARASOL se dosahuje dobrého vnitřního klimatu v kteroukoliv roční dobu. Elektrický ohřev Varianta Parasol s elektrickým ohřevem využívá elektrické topné prvky místo teplé vody. Tyčové topné prvky uvnitř vodního potrubí výměníku ohřívají obíhající vzduch, který prochází výměníkem. Sálavé teplo tvoří pouze část celkového topného výkonu. Parasol s elektrickým ohřevem se dodává ve dvou výkonových variantách, viz tabulka níže Varianta P (W) I max (A) X X Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
17 Vzorce pro výpočet - chlazení Níže je uvedeno několik vzorců, podle nichž může uživatel vypočítat, jaký komfortní modul je nejvhodnější pro dané použití. Hodnoty pro výpočty jsou v tabulkách Graf 5. Průtok vody - topný výkon Chladicí nebo topný výkon vzduchu P l = 1,2 q l ΔT l P l Chladicí nebo topný výkon vzduchu (W) q l Průtok primárního vzduchu (l/s) ΔT l Rozdíl mezi teplotami primárního vzduchu (t l ) a vzduchu v místnosti (t r ) (K) Chladicí nebo topný výkon vzduchu P l = 1,2 q l ΔT l P l Chladicí nebo topný výkon vzduchu (W) q l Průtok primárního vzduchu (l/s) ΔT l Rozdíl mezi teplotami primárního vzduchu (t l ) a vzduchu v místnosti (t r ) (K) Topný výkon vody: P v = 4186 q v ΔT v P v Topný výkon vody (W) q v Průtok vytápěcí vody (l/s) ΔT v Rozdíl mezi teplotami průtoku a zpátečky vytápěcí vody (K) PARASOL Graf 6. Pokles tlaku - průtok vytápěcí vody Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
18 Tabulka 8. Údaje vytápění. Průvodce dimenzováním pro jednomodulové jednotky Parasol 600 MF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Δt 3) poklesu tlaku vzduchu mv (mm) db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 600 LLLL 7 < ,01 0, LLLL 8 < ,01 0, LLLL 9 < ,01 0, LLLL ,01 0, LLLL ,01 0, MMMM 12 < ,76 0, MMMM ,76 0, MMMM ,76 0, MMMM ,76 0, MMMM ,76 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0,0241 Tabulka 9. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol LF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Δt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 7 < ,9 0, LLLL 8 < ,9 0, LLLL 9 < ,9 0, LLLL 10 < ,9 0, LLLL ,9 0, MMMM 9 < ,28 0, MMMM 10 < ,28 0, MMMM 12 < ,28 0, MMMM 14 < ,28 0, MMMM ,28 0, HHHH 16 < ,18 0, HHHH 18 < ,18 0, HHHH 21 < ,18 0, HHHH ,18 0, HHHH ,18 0,0273 1) K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách www. swegon.com. 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Při nastavení ADC II na tvar ventilátoru se sníží výkon vody asi o pět procent. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový topný výkon je součtem vzduchového a vodního topného výkonu. Když je teplota primárního vzduchu nižší než teplota místnosti, bude to mít záporný dopad na celkový topný výkon. 18 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
19 Tabulka 10. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol MF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Δt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 9 < ,28 0, LLLL 10 < ,28 0, LLLL 12 < ,28 0, LLLL 14 < ,28 0, LLLL ,28 0, MMMM 13 < ,84 0, MMMM 15 < ,84 0, MMMM 17 < ,84 0, MMMM ,84 0, MMMM ,84 0, HHHH 22 < ,12 0, HHHH 25 < ,12 0, HHHH ,12 0, HHHH ,12 0, HHHH ,12 0,0273 Tabulka 11. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol LF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Δt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 13 < ,84 0, LLLL 15 < ,84 0, LLLL 17 < ,84 0, LLLL ,84 0, LLLL ,84 0, MMMM 23 < ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0,0273 1) K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách www. swegon.com. 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Při nastavení ADC II na tvar ventilátoru se sníží výkon vody asi o pět procent. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový topný výkon je součtem vzduchového a vodního topného výkonu. Když je teplota primárního vzduchu nižší než teplota místnosti, bude to mít záporný dopad na celkový topný výkon. PARASOL Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
20 Příklad výpočtu - vytápění V kanceláři s kójemi o velikosti š x d x v = 2,4 x 4 x 2,7 m (stejné místnosti jako v příkladu pro chlazení) je v zimě také požadavek na vytápění 480 W. Průtok primárního vzduchu musí být stejný jako v letním scénáři: 16 l/s. Konstrukční teplota místnosti (t r ) 22 C, teplota vytápěcí vody (průtok/zpátečka) 45/39 C a teplota primárního vzduchu (t l ) 20 C dávají: ΔT v = 6 K ΔT mv = 20 K ΔT l = -2 K AKUSTIKA Rozsah výchozího nastavení Řešení Vytápění Průtok primárního vzduchu 16 l/s v kombinaci s teplotou primárního vzduchu 20 C má záporný účinek na topný výkon: 1,2 x 16 x (-2) = -38 W. Požadovaný topný výkon z vytápěcí vody je proto zvýšen na = 518 W. Z tabulky 8 při ΔT mv = 20 K a objemu primárního vzduchu 16 l/s získáme z jednomodulové jednotky topný výkon P = 590 W, což postačuje ke splnění požadavků na v vytápění. Vytápěcí voda S požadavkem na vytápění 518 W a ΔT v = 6 K získáme z grafu 5 požadovaný průtok vody: 0,021 l/s. Výpočet poklesu tlaku pro vytápěcí vodu vychází z průtoku vody 0,021 l/s a konstanty poklesu tlaku k pv = 0,0241, která je získána z tabulky 8. Pak bude pokles tlaku: Δp v = (q v / k pv ) 2 = (0,021 / 0,0241) 2 = 0,76 kpa. Jinak lze pokles tlaku odečíst z grafu 6. Elektrický ohřev Varianta Parasol s elektrickým ohřevem využívá elektrické topné prvky místo teplé vody. Tyčové topné prvky uvnitř vodního potrubí výměníku ohřívají obíhající vzduch, který prochází výměníkem. Sálavé teplo tvoří pouze část celkového topného výkonu. Parasol s elektrickým ohřevem se dodává ve dvou výkonových variantách, viz tabulka níže Obr. 24. Tlakové podmínky - vzduch Regulační rozsah klapky Δp l = p i p s Δp l Regulační rozsah nainstalované klapky p s - p i, viz graf 7 p i Tlak trysky (snadno se měří tlakoměrem připojeným k měřicím hadicím). Statický tlak před jednotkou a klapkou p s Rozsah nastavení pro klapku CRPc ukazuje poměr mezi poklesem tlaku Δ p (Pa) a průtokem primárního l vzduchu q (l/s). l Graf 7. Rozsah nastavení, klapka CRPc A = rozsah nastavení B = zavřená C = otevřená 20 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
21 Přeslech Typické hodnoty R w mezi kancelářemi s jednotkami Parasol, v nichž příčky končí na podhledu (s dobrým těsněním). Předpokládá se, že příčka má alespoň stejnou hodnotu R w jako v tabulce. Tabulka 12. Hodnoty R w Konstrukce Podhled S jednotkou Parasol R w (db) R w (db) Lehký, akustický podhled. Skelná vata nebo perforované ocelové/hliníkové obložení či mřížky Lehký, akustický podhled. Skelná vata nebo perforované ocelové/hliníkové obložení či mřížky. Podhled je pokrytý 50mm skelnou vatou*. Lehký, akustický podhled. Skelná vata nebo perforované ocelové/hliníkové obložení či mřížky. Těsnění mezi kancelářemi tvoří svislý 100mm panel ze skelné vaty*. Perforované sádrové panely v systému s nosnými T-rámy. Akustická izolace na horní straně (25 mm) Utěsněný sádrový podhled s izolací na horní straně. * Minerální plsť 70 kg/m, Gullfiber 50 kg/m. Útlum hrdla a koncový odraz Útlum hrdla ΔL (db) včetně koncového odrazu. Tabulka 13. Útlum hrdla ΔL (db) Parasol 600 MF Nastavení Oktávové pásmo (Hz) trysek k 2 k 4 k 8 k LLLL MMMM HHHH Tabulka 14. Útlum hrdla ΔL (db) Parasol 1200 LF Nastavení Oktávové pásmo (Hz) trysek k 2 k 4 k 8 k LLLL MMMM HHHH Tabulka 15. Útlum hrdla ΔL (db) Parasol 1200 MF Nastavení Oktávové pásmo (Hz) trysek k 2 k 4 k 8 k LLLL MMMM HHHH Tabulka 16. Útlum hrdla ΔL (db) Parasol 1200 HF Nastavení Oktávové pásmo (Hz) trysek k 2 k 4 k 8 k LLLL MMMM HHHH PARASOL Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
22 ROZMĚRY: Jednotka Délka jednotky (mm) Šířka W (mm) Parasol ; 617; ; 617; 667 Parasol ; 1242; ; 617; 667 Obr. 25. Parasol 600, pohled shora A = přívod a zpátečka, chladicí voda Ć12 x 1,0 mm (Cu) B = přívod a zpátečka, vytápěcí voda Ć12 x 1,0 mm (Cu) C = spojovací díl pro primární vzduch Ć125 mm D = alternativní vzduchová přípojka s víkem Obr. 27. Parasol 1200, pohled shora A = přívod a zpátečka, chladicí voda Ć12 x 1,0 mm (Cu) B = přívod a zpátečka, vytápěcí voda Ć12 x 1,0 mm (Cu) C = spojovací díl pro primární vzduch Ć125 mm D = alternativní vzduchová přípojka s víkem Obr. 26. Parasol 600, pohled od konce a přípojky A1 = přívod, chladicí voda Ć12 x 1,0 mm (Cu) A2 = zpátečka, chladicí voda Ć12 x 1,0 mm (Cu) B = přívod/zpátečka, vytápěcí voda Ć12 x 1,0 mm (Cu) Důležité: V případě jednomodulové jednotky je důležité, aby byla chladicí voda správně připojena k připojovacímu potrubí. Směr průtoku má zásadní význam pro dosažení plného chladicího výkonu. Průtok vody a směr zpátečky jsou označeny šipkami na konci jednotky. Obr. 28. Parasol 1200, pohled od konce a přípojky A = přívod a zpátečka, chladicí voda Ć12 x 1,0 mm (Cu) B = přívod a zpátečka, vytápěcí voda Ć12 x 1,0 mm (Cu) 22 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
23 B C D Obr. 29. Parasol 1200 pro elektrický ohřev v pohledu od koncového panelu a přípojek A = přívod a zpátečka chlazené vody, ø12 x 1,0 mm (Cu) B = elektrický topný prvek C = svorkovnice na připojení síťového napájení D = schéma zapojení elektrické zapojení Obr. 30. Závěsný držák PARASOL Obr. 31. Připojení s klapkou, pohled od konce E = nainstalována nastavovací klapkasyst CRPc Pokud se musí dodržet stanovené hladiny hluku, je důležité, aby byla nainstalována klapka s otočným ovladačem obráceným doleva z pohledu ve směru průtoku primárního vzduchu. Obr. 32. Připojení s ohybem, pohled od konce F = nainstalovaný spojovací díl SYST CA Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
