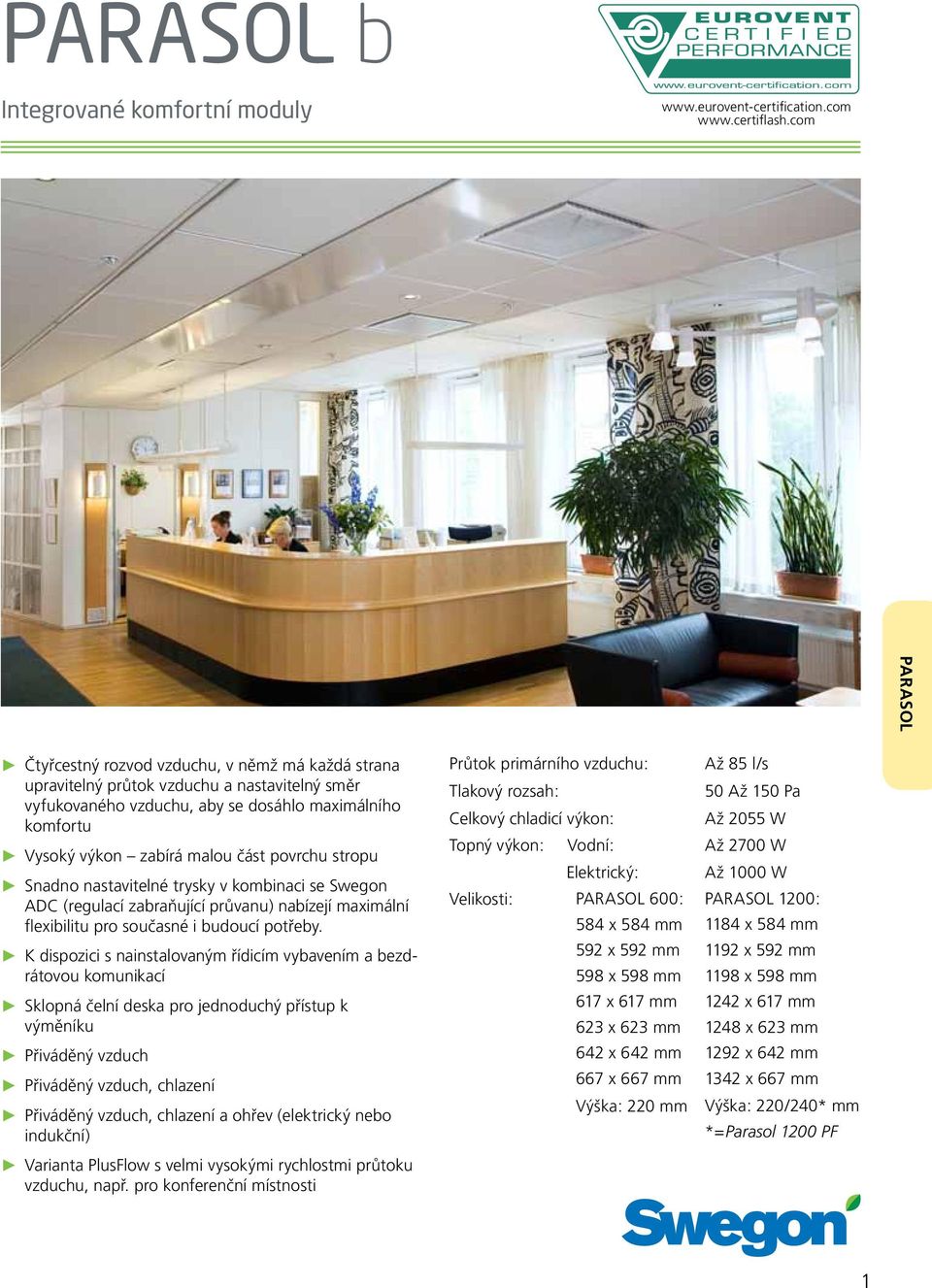

1 Integrované komfortní moduly Čtyřcestný rozvod vzduchu, v němž má každá strana upravitelný průtok vzduchu a nastavitelný směr vyfukovaného vzduchu, aby se dosáhlo maximálního komfortu Vysoký výkon zabírá malou část povrchu stropu Snadno nastavitelné trysky v kombinaci se Swegon ADC (regulací zabraňující průvanu) nabízejí maximální flexibilitu pro současné i budoucí potřeby. K dispozici s nainstalovaným řídicím vybavením a bezdrátovou komunikací Sklopná čelní deska pro jednoduchý přístup k výměníku Přiváděný vzduch Přiváděný vzduch, chlazení Přiváděný vzduch, chlazení a ohřev (elektrický nebo indukční) Varianta PlusFlow s velmi vysokými rychlostmi průtoku vzduchu, např. pro konferenční místnosti Průtok primárního vzduchu: Tlakový rozsah: Celkový chladicí výkon: Topný výkon: Vodní: Elektrický: Velikosti: 600: 584 x 584 mm 592 x 592 mm 598 x 598 mm 617 x 617 mm 623 x 623 mm 642 x 642 mm 667 x 667 mm Výška: 220 mm Až 85 l/s 50 Až 150 Pa Až 2055 W Až 2700 W Až 1000 W 1200: 1184 x 584 mm 1192 x 592 mm 1198 x 598 mm 1242 x 617 mm 1248 x 623 mm 1292 x 642 mm 1342 x 667 mm Výška: 220/240* mm *=Parasol 1200 PF 1

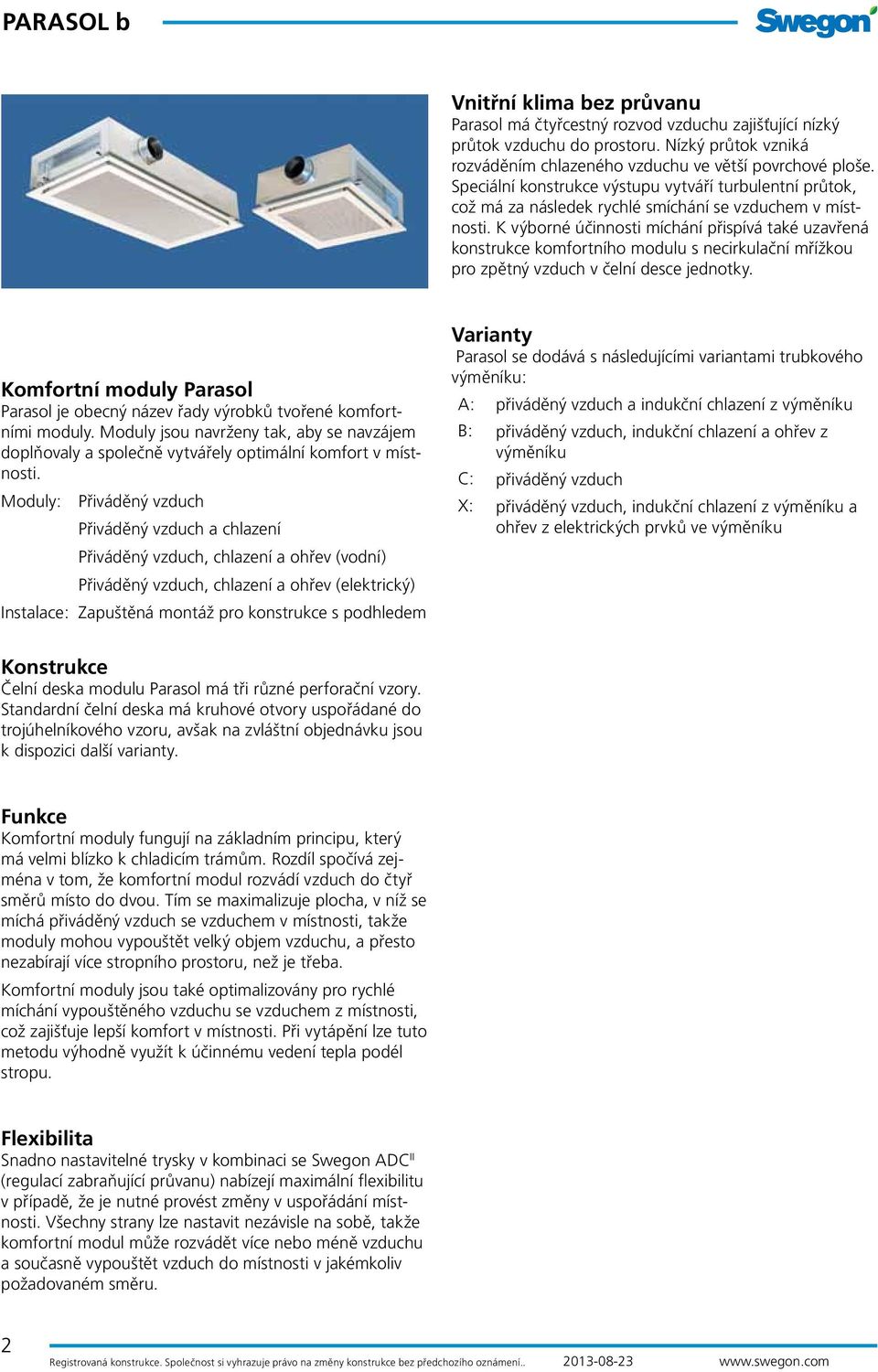

2 Vnitřní klima bez průvanu Parasol má čtyřcestný rozvod vzduchu zajišťující nízký průtok vzduchu do prostoru. Nízký průtok vzniká rozváděním chlazeného vzduchu ve větší povrchové ploše. Speciální konstrukce výstupu vytváří turbulentní průtok, což má za následek rychlé smíchání se vzduchem v místnosti. K výborné účinnosti míchání přispívá také uzavřená konstrukce komfortního modulu s necirkulační mřížkou pro zpětný vzduch v čelní desce jednotky. Komfortní moduly Parasol Parasol je obecný název řady výrobků tvořené komfortními moduly. Moduly jsou navrženy tak, aby se navzájem doplňovaly a společně vytvářely optimální komfort v místnosti. Moduly: Přiváděný vzduch Přiváděný vzduch a chlazení Přiváděný vzduch, chlazení a ohřev (vodní) Přiváděný vzduch, chlazení a ohřev (elektrický) Instalace: Zapuštěná montáž pro konstrukce s podhledem Varianty Parasol se dodává s následujícími variantami trubkového výměníku: A: přiváděný vzduch a indukční chlazení z výměníku B: přiváděný vzduch, indukční chlazení a ohřev z výměníku C: přiváděný vzduch X: přiváděný vzduch, indukční chlazení z výměníku a ohřev z elektrických prvků ve výměníku Konstrukce Čelní deska modulu Parasol má tři různé perforační vzory. Standardní čelní deska má kruhové otvory uspořádané do trojúhelníkového vzoru, avšak na zvláštní objednávku jsou k dispozici další varianty. Funkce Komfortní moduly fungují na základním principu, který má velmi blízko k chladicím trámům. Rozdíl spočívá zejména v tom, že komfortní modul rozvádí vzduch do čtyř směrů místo do dvou. Tím se maximalizuje plocha, v níž se míchá přiváděný vzduch se vzduchem v místnosti, takže moduly mohou vypouštět velký objem vzduchu, a přesto nezabírají více stropního prostoru, než je třeba. Komfortní moduly jsou také optimalizovány pro rychlé míchání vypouštěného vzduchu se vzduchem z místnosti, což zajišťuje lepší komfort v místnosti. Při vytápění lze tuto metodu výhodně využít k účinnému vedení tepla podél stropu. Flexibilita Snadno nastavitelné trysky v kombinaci se Swegon ADC II (regulací zabraňující průvanu) nabízejí maximální flexibilitu v případě, že je nutné provést změny v uspořádání místnosti. Všechny strany lze nastavit nezávisle na sobě, takže komfortní modul může rozvádět více nebo méně vzduchu a současně vypouštět vzduch do místnosti v jakémkoliv požadovaném směru. 2 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

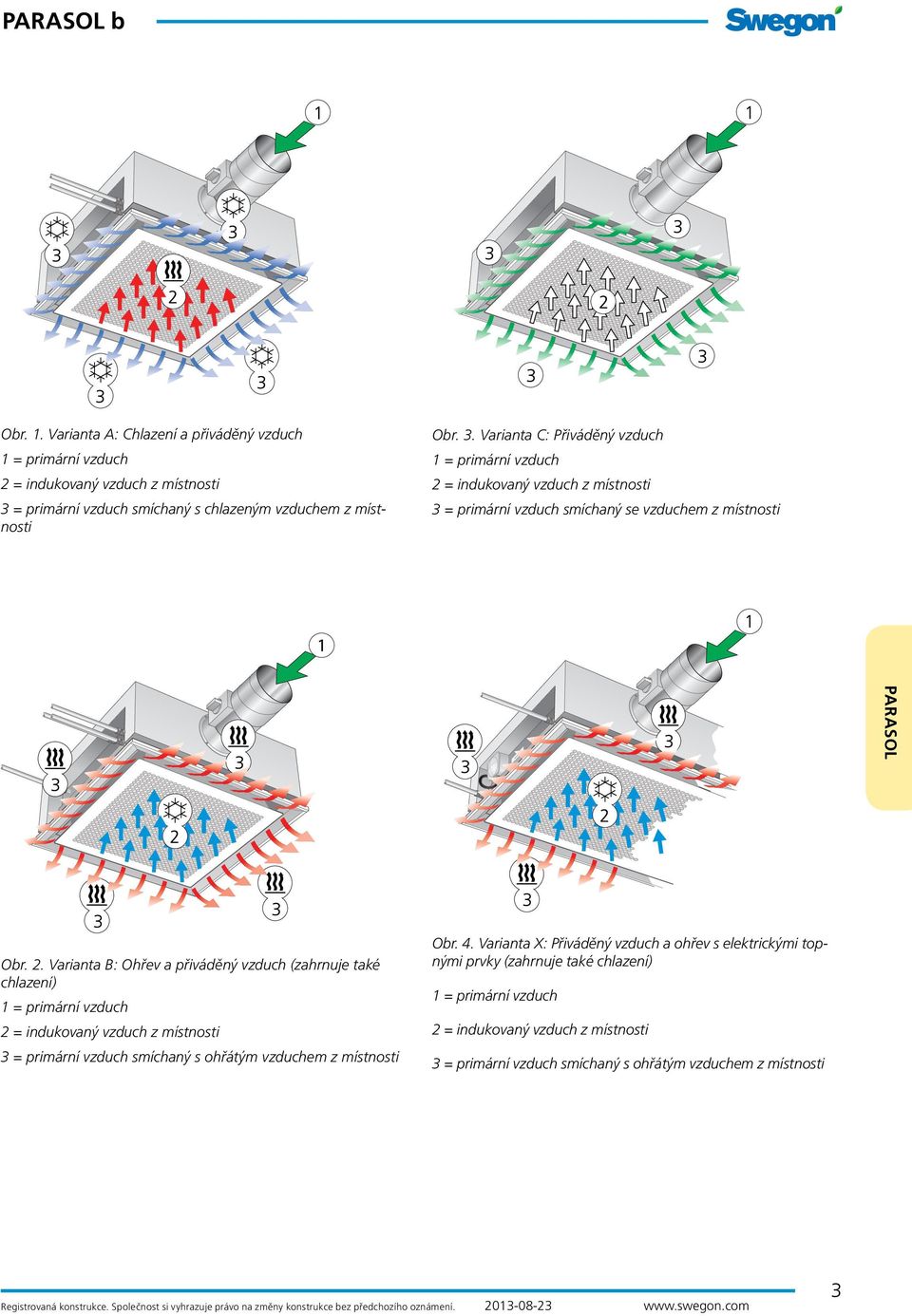

3 Obr. 1. Varianta A: Chlazení a přiváděný vzduch 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s chlazeným vzduchem z místnosti Obr. 3. Varianta C: Přiváděný vzduch 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný se vzduchem z místnosti Obr. 2. Varianta B: Ohřev a přiváděný vzduch (zahrnuje také chlazení) 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s ohřátým vzduchem z místnosti Obr. 4. Varianta X: Přiváděný vzduch a ohřev s elektrickými topnými prvky (zahrnuje také chlazení) 1 = primární vzduch 2 = indukovaný vzduch z místnosti 3 = primární vzduch smíchaný s ohřátým vzduchem z místnosti Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

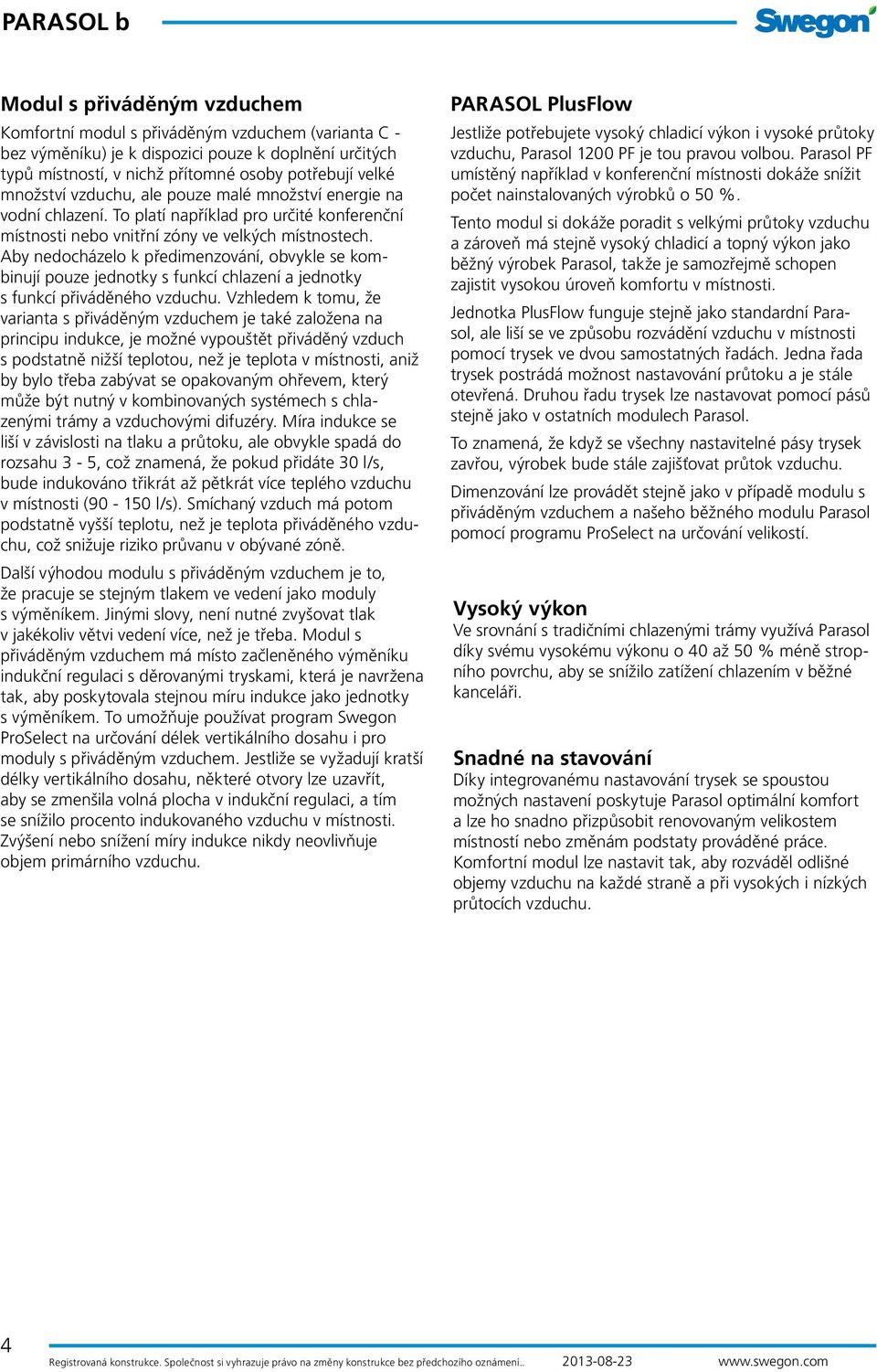

4 Modul s přiváděným vzduchem Komfortní modul s přiváděným vzduchem (varianta C - bez výměníku) je k dispozici pouze k doplnění určitých typů místností, v nichž přítomné osoby potřebují velké množství vzduchu, ale pouze malé množství energie na vodní chlazení. To platí například pro určité konferenční místnosti nebo vnitřní zóny ve velkých místnostech. Aby nedocházelo k předimenzování, obvykle se kombinují pouze jednotky s funkcí chlazení a jednotky s funkcí přiváděného vzduchu. Vzhledem k tomu, že varianta s přiváděným vzduchem je také založena na principu indukce, je možné vypouštět přiváděný vzduch s podstatně nižší teplotou, než je teplota v místnosti, aniž by bylo třeba zabývat se opakovaným ohřevem, který může být nutný v kombinovaných systémech s chlazenými trámy a vzduchovými difuzéry. Míra indukce se liší v závislosti na tlaku a průtoku, ale obvykle spadá do rozsahu 3-5, což znamená, že pokud přidáte 30 l/s, bude indukováno třikrát až pětkrát více teplého vzduchu v místnosti ( l/s). Smíchaný vzduch má potom podstatně vyšší teplotu, než je teplota přiváděného vzduchu, což snižuje riziko průvanu v obývané zóně. Další výhodou modulu s přiváděným vzduchem je to, že pracuje se stejným tlakem ve vedení jako moduly s výměníkem. Jinými slovy, není nutné zvyšovat tlak v jakékoliv větvi vedení více, než je třeba. Modul s přiváděným vzduchem má místo začleněného výměníku indukční regulaci s děrovanými tryskami, která je navržena tak, aby poskytovala stejnou míru indukce jako jednotky s výměníkem. To umožňuje používat program Swegon ProSelect na určování délek vertikálního dosahu i pro moduly s přiváděným vzduchem. Jestliže se vyžadují kratší délky vertikálního dosahu, některé otvory lze uzavřít, aby se zmenšila volná plocha v indukční regulaci, a tím se snížilo procento indukovaného vzduchu v místnosti. Zvýšení nebo snížení míry indukce nikdy neovlivňuje objem primárního vzduchu. PlusFlow Jestliže potřebujete vysoký chladicí výkon i vysoké průtoky vzduchu, Parasol 1200 PF je tou pravou volbou. Parasol PF umístěný například v konferenční místnosti dokáže snížit počet nainstalovaných výrobků o 50 %. Tento modul si dokáže poradit s velkými průtoky vzduchu a zároveň má stejně vysoký chladicí a topný výkon jako běžný výrobek Parasol, takže je samozřejmě schopen zajistit vysokou úroveň komfortu v místnosti. Jednotka PlusFlow funguje stejně jako standardní Parasol, ale liší se ve způsobu rozvádění vzduchu v místnosti pomocí trysek ve dvou samostatných řadách. Jedna řada trysek postrádá možnost nastavování průtoku a je stále otevřená. Druhou řadu trysek lze nastavovat pomocí pásů stejně jako v ostatních modulech Parasol. To znamená, že když se všechny nastavitelné pásy trysek zavřou, výrobek bude stále zajišťovat průtok vzduchu. Dimenzování lze provádět stejně jako v případě modulu s přiváděným vzduchem a našeho běžného modulu Parasol pomocí programu ProSelect na určování velikostí. Vysoký výkon Ve srovnání s tradičními chlazenými trámy využívá Parasol díky svému vysokému výkonu o 40 až 50 % méně stropního povrchu, aby se snížilo zatížení chlazením v běžné kanceláři. Snadné na stavování Díky integrovanému nastavování trysek se spoustou možných nastavení poskytuje Parasol optimální komfort a lze ho snadno přizpůsobit renovovaným velikostem místností nebo změnám podstaty prováděné práce. Komfortní modul lze nastavit tak, aby rozváděl odlišné objemy vzduchu na každé straně a při vysokých i nízkých průtocích vzduchu. 4 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

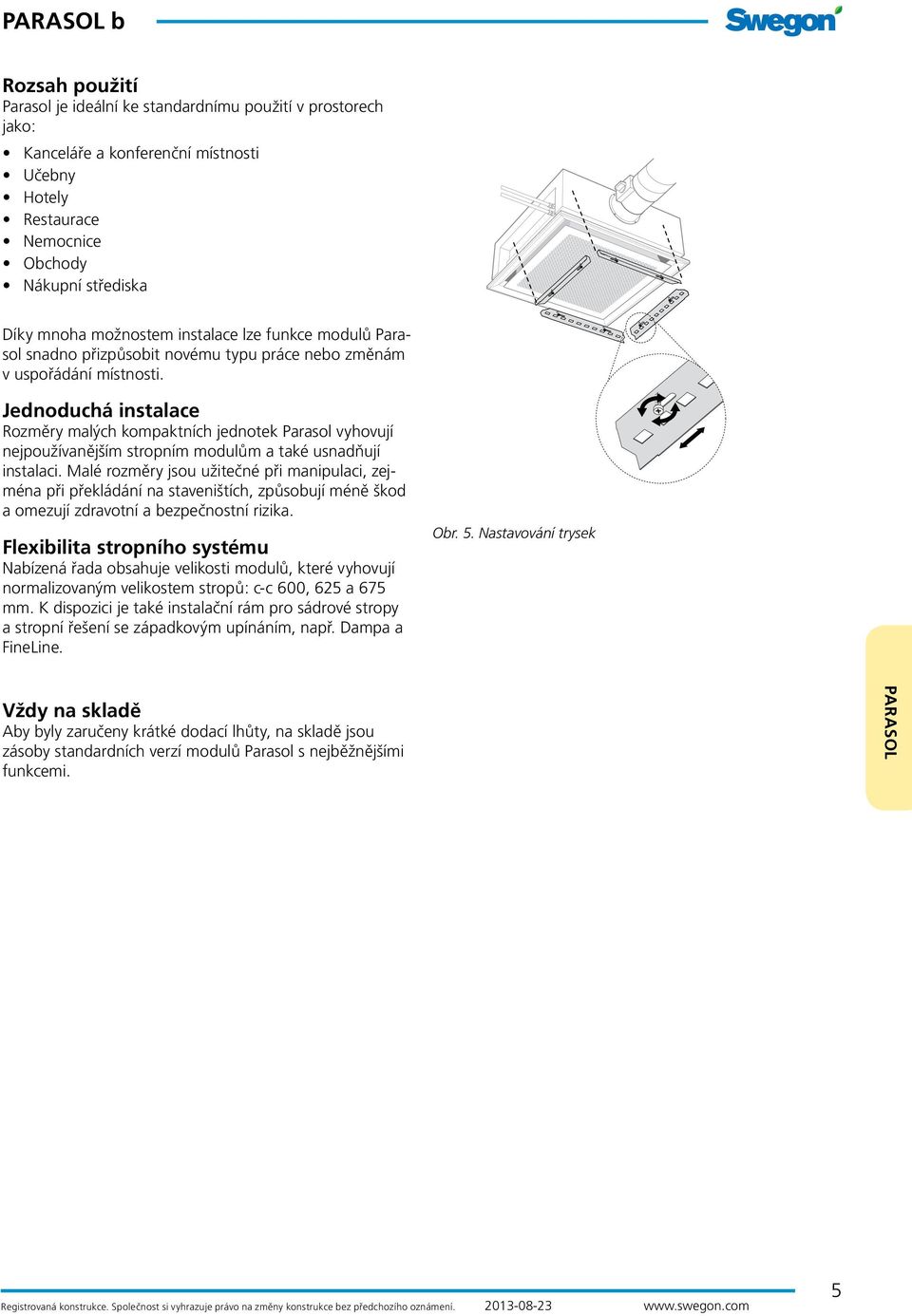

5 Rozsah použití Parasol je ideální ke standardnímu použití v prostorech jako: Kanceláře a konferenční místnosti Učebny Hotely Restaurace Nemocnice Obchody Nákupní střediska Díky mnoha možnostem instalace lze funkce modulů Parasol snadno přizpůsobit novému typu práce nebo změnám v uspořádání místnosti. Jednoduchá instalace Rozměry malých kompaktních jednotek Parasol vyhovují nejpoužívanějším stropním modulům a také usnadňují instalaci. Malé rozměry jsou užitečné při manipulaci, zejména při překládání na staveništích, způsobují méně škod a omezují zdravotní a bezpečnostní rizika. Flexibilita stropního systému Nabízená řada obsahuje velikosti modulů, které vyhovují normalizovaným velikostem stropů: c-c 600, 625 a 675 mm. K dispozici je také instalační rám pro sádrové stropy a stropní řešení se západkovým upínáním, např. Dampa a FineLine. Obr. 5. Nastavování trysek Vždy na skladě Aby byly zaručeny krátké dodací lhůty, na skladě jsou zásoby standardních verzí modulů Parasol s nejběžnějšími funkcemi. Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

6 ADC II Všechny komfortní moduly standardně obsahují ADC II. ADC znamená regulaci zabraňující průvanu a umožňuje nastavit způsob šíření proudu vzduchu, aby nevzniklo riziko průvanu. Na každé straně jednotky je rozmístěna řada dílů ADC II se čtyřmi deflektory vzduchu na díl. Každý díl lze nastavovat z rovného směru na vychylování vzduchu doprava nebo doleva v úhlu 40 po 10 krocích. Poskytuje to obrovskou flexibilitu a deflektory lze snadno nastavovat, aniž by to vůbec ovlivnilo systém jako celek. ADC II vůbec neovlivňuje hladinu hluku ani statický tlak. Při nastavení ADC II na tvar ventilátoru se sníží výkon vody o pět až deset procent.f Obr. 7. Moűná nastavení ADC II, tvar ventilátoru 40 Obr. 8. Moűná nastavení ADC II, tvar X Obr. 6. ADC II, rozsah nastavení od -40 do +40 v 10 přírůstcích 6 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

7 Estetická flexibilita Čelní deska jednotky se dodává se třemi různými perforačními vzory, takže ji lze přizpůsobit tak, aby splynula s různými typy stropních součástí, např. držáky osvětlení a odsávacími mřížkami, které se dělí o povrch podhledu. Tím se zabrání neuspořádanému vzhledu nesladěných součástí. Na zvláštní objednávku jsou samozřejmě k dispozici další vzory. Chcete-li podrobnější informace, obraťte se na nejbližší zastoupení společnosti Swegon. Obr. 9. Standardní čelní deskakruhové otvory uspořádané do trojúhelníkového vzoru Obr. 10. Čelní deska PDKruhové otvory uspořádané do čtvercového vzoru s odstupňovaným okrajem Obr. 11. Čelní deska PEČtvercové otvory uspořádané do čtvercového vzoru s odstupňovaným okrajem Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

8 Doplňkový pokojový řídicí systém instalovaný výrobcem Pro usnadnění instalačních prací lze objednat řídicí vybavení LUNA a CONDUCTOR na regulaci klimatu, které je od výrobce nainstalováno v jednotce. CONDUCTOR Když je do systému nainstalováno řídicí vybavení CON- DUCTOR od výrobce, pohon (pro chlazení a ohřev) a čidlo kondenzace jsou již po dodání připojené k regulátoru. Aby bylo možné regulátor spustit, musí mít přivedené napájení. K tomu slouží buď střídavé napájení 24 V ze sítě, nebo přídavný samostatný transformátor. Pokojová jednotka je důkladně zabalená a dodává se společně s modulem. Pokojový regulátor lze ovládat buď bezdrátovým dálkovým ovladačem, nebo pomocí připojeného kabelu. Je-li regulátor ovládán bezdrátově, je napájen čtyřmi bateriemi o velikosti AAA. V případě kabelového spojení je pokojová jednotka napájena prostřednictvím stejných kabelů, které slouží ke komunikaci mezi ovladačem modulu a pokojovým regulátorem. Jakmile zapnete napájení ovladače modulu a pokojového regulátoru, k zahájení bezdrátové komunikace stačí zadat identifikační číslo ovladače modulu do pokojového regulátoru. Je-li pokojový regulátor připojen kabelem, nemusíte zadávat žádné identifikační číslo. Na zvláštní objednávku je k dispozici několik kusů příslušenství, které umožní využívat funkce vybavení CONDUCTOR na úsporu energie s aplikací W4. Více informací o vybavení CONDUCTOR najdete v samostatných technických podkladech k výrobku. LUNA Je-li modul od výrobce vybaven řídicím vybavením LUNA na regulaci klimatu, pohon (pro chlazení a ohřev) a čidlo kondenzace jsou již připojené ke svorkovnici. Uvnitř modulu není žádný regulátor, protože inteligence vybavení LUNA je vestavěná v pokojové jednotce. Regulátor se musí objednat samostatně; dodává se společně s modulem v samostatném, robustním balení. Aby bylo možné zahájit ovládání, regulátor musí mít přivedené napájení. K tomu slouží buď střídavé napájení 24 V ze sítě, nebo přídavný samostatný transformátor. Obr. 12. LUNA - řízení klimatu instalované výrobcem ( b T-RK-LUNA) Obr. 13. CONDUCTOR - řízení klimatu instalované výrobcem ( b T-COND-XX) s elektrickým ohřevem Vybavení LUNA lze používat také jako regulátor pro variantu Parasol s elektrickým ohřevem. V takovémto řešení musíte přemístit propojku uvnitř regulátoru a přeprogramovat jeho výstupní signál pro vytápění na ovládání triakové jednotky s modulací šířkou impulsů. Triaková jednotka dále dodává proud do topných prvků v modulu Parasol s regulovaným napájením 230 V (viz obr. 15). Další informace o řídicím vybavení LUNA na regulaci klimatu najdete v samostatných technických podkladech k výrobku na stránkách 8 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

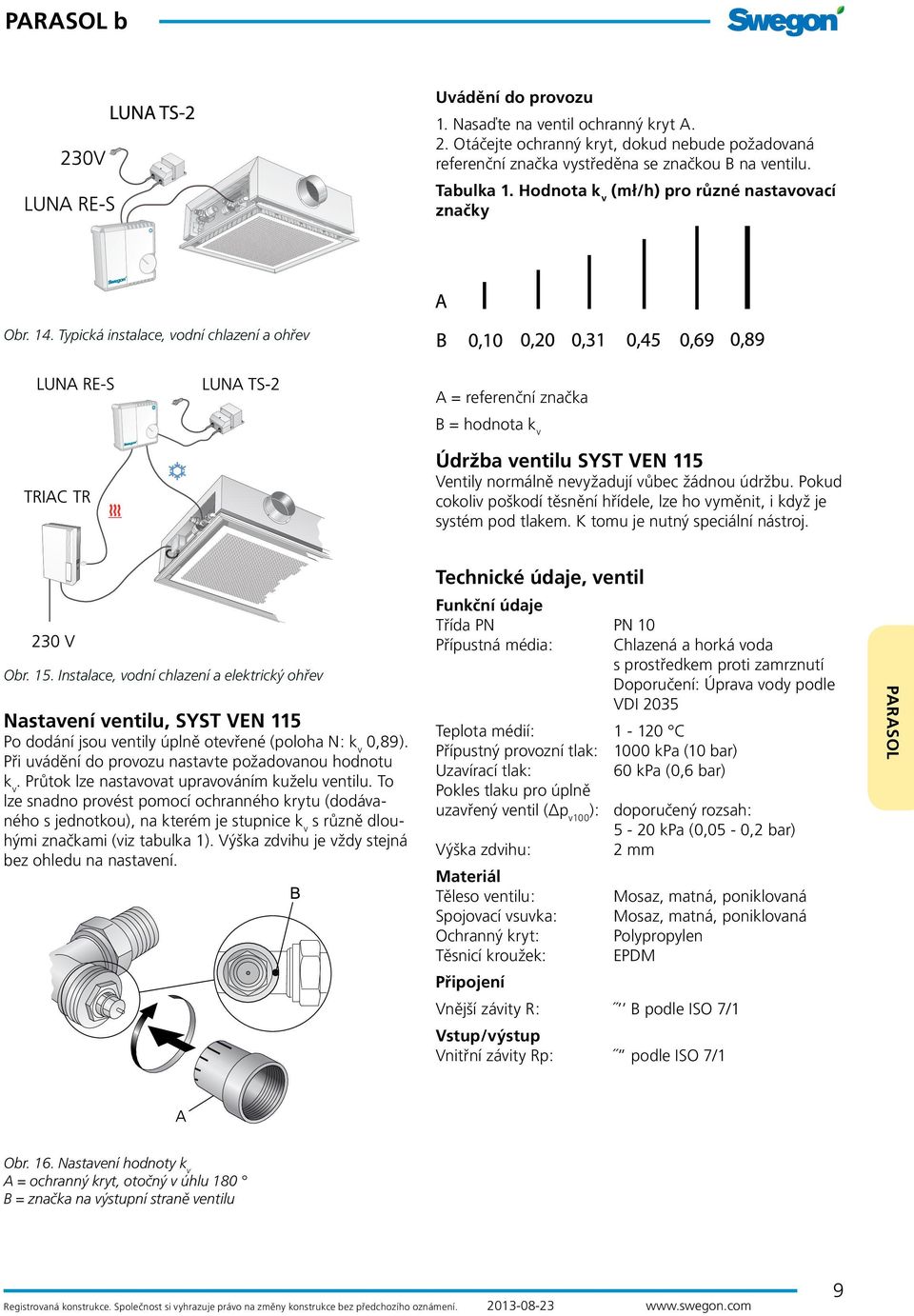

9 Uvádění do provozu 1. Nasaďte na ventil ochranný kryt A. 2. Otáčejte ochranný kryt, dokud nebude požadovaná referenční značka vystředěna se značkou B na ventilu. Tabulka 1. Hodnota k v (mł/h) pro různé nastavovací značky Obr. 14. Typická instalace, vodní chlazení a ohřev A = referenční značka B = hodnota k v Údržba ventilu SYST VEN 115 Ventily normálně nevyžadují vůbec žádnou údržbu. Pokud cokoliv poškodí těsnění hřídele, lze ho vyměnit, i když je systém pod tlakem. K tomu je nutný speciální nástroj. Obr. 15. Instalace, vodní chlazení a elektrický ohřev Nastavení ventilu, SYST VEN 115 Po dodání jsou ventily úplně otevřené (poloha N: k v 0,89). Při uvádění do provozu nastavte požadovanou hodnotu k v. Průtok lze nastavovat upravováním kuželu ventilu. To lze snadno provést pomocí ochranného krytu (dodávaného s jednotkou), na kterém je stupnice k v s různě dlouhými značkami (viz tabulka 1). Výška zdvihu je vždy stejná bez ohledu na nastavení. Technické údaje, ventil Funkční údaje Třída PN PN 10 Přípustná média: Chlazená a horká voda s prostředkem proti zamrznutí Doporučení: Úprava vody podle VDI 2035 Teplota médií: C Přípustný provozní tlak: 1000 kpa (10 bar) Uzavírací tlak: 60 kpa (0,6 bar) Pokles tlaku pro úplně uzavřený ventil (Δp v100 ): doporučený rozsah: 5-20 kpa (0,05-0,2 bar) Výška zdvihu: 2 mm Materiál Těleso ventilu: Mosaz, matná, poniklovaná Spojovací vsuvka: Mosaz, matná, poniklovaná Ochranný kryt: Polypropylen Těsnicí kroužek: EPDM Připojení Vnější závity R: B podle ISO 7/1 Vstup/výstup Vnitřní závity Rp: podle ISO 7/1 Obr. 16. Nastavení hodnoty k v A = ochranný kryt, otočný v úhlu 180 B = značka na výstupní straně ventilu Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

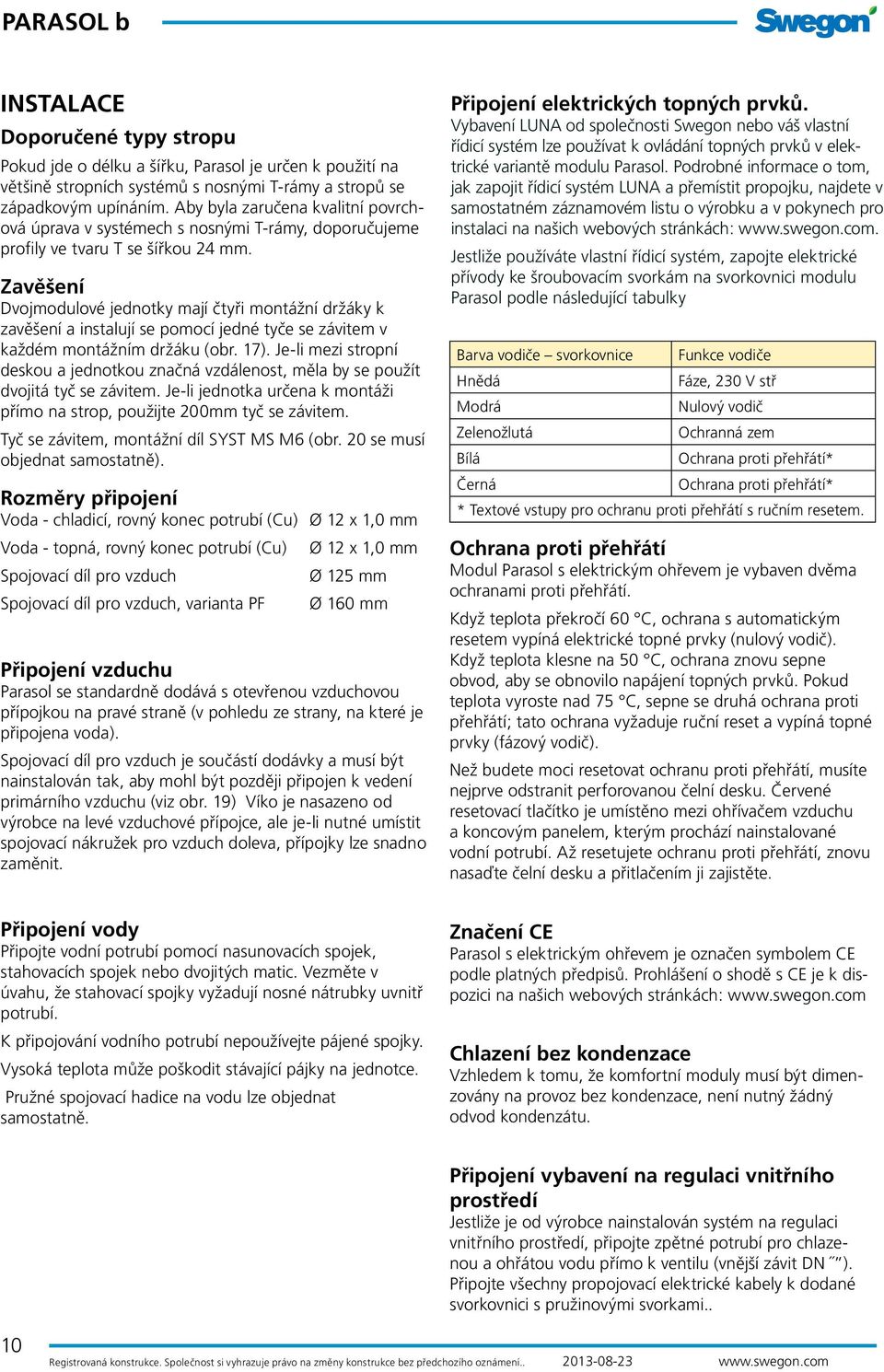

10 INSTALACE Doporučené typy stropu Pokud jde o délku a šířku, Parasol je určen k použití na většině stropních systémů s nosnými T-rámy a stropů se západkovým upínáním. Aby byla zaručena kvalitní povrchová úprava v systémech s nosnými T-rámy, doporučujeme profily ve tvaru T se šířkou 24 mm. Zavěšení Dvojmodulové jednotky mají čtyři montážní držáky k zavěšení a instalují se pomocí jedné tyče se závitem v každém montážním držáku (obr. 17). Je-li mezi stropní deskou a jednotkou značná vzdálenost, měla by se použít dvojitá tyč se závitem. Je-li jednotka určena k montáži přímo na strop, použijte 200mm tyč se závitem. Tyč se závitem, montážní díl SYST MS M6 (obr. 20 se musí objednat samostatně). Rozměry připojení Voda - chladicí, rovný konec potrubí (Cu) Ø 12 x 1,0 mm Voda - topná, rovný konec potrubí (Cu) Ø 12 x 1,0 mm Spojovací díl pro vzduch Ø 125 mm Spojovací díl pro vzduch, varianta PF Ø 160 mm Připojení vzduchu Parasol se standardně dodává s otevřenou vzduchovou přípojkou na pravé straně (v pohledu ze strany, na které je připojena voda). Spojovací díl pro vzduch je součástí dodávky a musí být nainstalován tak, aby mohl být později připojen k vedení primárního vzduchu (viz obr. 19) Víko je nasazeno od výrobce na levé vzduchové přípojce, ale je-li nutné umístit spojovací nákružek pro vzduch doleva, přípojky lze snadno zaměnit. Připojení elektrických topných prvků. Vybavení LUNA od společnosti Swegon nebo váš vlastní řídicí systém lze používat k ovládání topných prvků v elektrické variantě modulu Parasol. Podrobné informace o tom, jak zapojit řídicí systém LUNA a přemístit propojku, najdete v samostatném záznamovém listu o výrobku a v pokynech pro instalaci na našich webových stránkách: Jestliže používáte vlastní řídicí systém, zapojte elektrické přívody ke šroubovacím svorkám na svorkovnici modulu Parasol podle následující tabulky Barva vodiče svorkovnice Funkce vodiče Hnědá Fáze, 230 V stř Modrá Nulový vodič Zelenožlutá Ochranná zem Bílá Ochrana proti přehřátí* Černá Ochrana proti přehřátí* * Textové vstupy pro ochranu proti přehřátí s ručním resetem. Ochrana proti přehřátí Modul Parasol s elektrickým ohřevem je vybaven dvěma ochranami proti přehřátí. Když teplota překročí 60 C, ochrana s automatickým resetem vypíná elektrické topné prvky (nulový vodič). Když teplota klesne na 50 C, ochrana znovu sepne obvod, aby se obnovilo napájení topných prvků. Pokud teplota vyroste nad 75 C, sepne se druhá ochrana proti přehřátí; tato ochrana vyžaduje ruční reset a vypíná topné prvky (fázový vodič). Než budete moci resetovat ochranu proti přehřátí, musíte nejprve odstranit perforovanou čelní desku. Červené resetovací tlačítko je umístěno mezi ohřívačem vzduchu a koncovým panelem, kterým prochází nainstalované vodní potrubí. Až resetujete ochranu proti přehřátí, znovu nasaďte čelní desku a přitlačením ji zajistěte. Připojení vody Připojte vodní potrubí pomocí nasunovacích spojek, stahovacích spojek nebo dvojitých matic. Vezměte v úvahu, že stahovací spojky vyžadují nosné nátrubky uvnitř potrubí. K připojování vodního potrubí nepoužívejte pájené spojky. Vysoká teplota může poškodit stávající pájky na jednotce. Pružné spojovací hadice na vodu lze objednat samostatně. Značení CE Parasol s elektrickým ohřevem je označen symbolem CE podle platných předpisů. Prohlášení o shodě s CE je k dispozici na našich webových stránkách: Chlazení bez kondenzace Vzhledem k tomu, že komfortní moduly musí být dimenzovány na provoz bez kondenzace, není nutný žádný odvod kondenzátu. Připojení vybavení na regulaci vnitřního prostředí Jestliže je od výrobce nainstalován systém na regulaci vnitřního prostředí, připojte zpětné potrubí pro chlazenou a ohřátou vodu přímo k ventilu (vnější závit DN ). Připojte všechny propojovací elektrické kabely k dodané svorkovnici s pružinovými svorkami.. 10 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

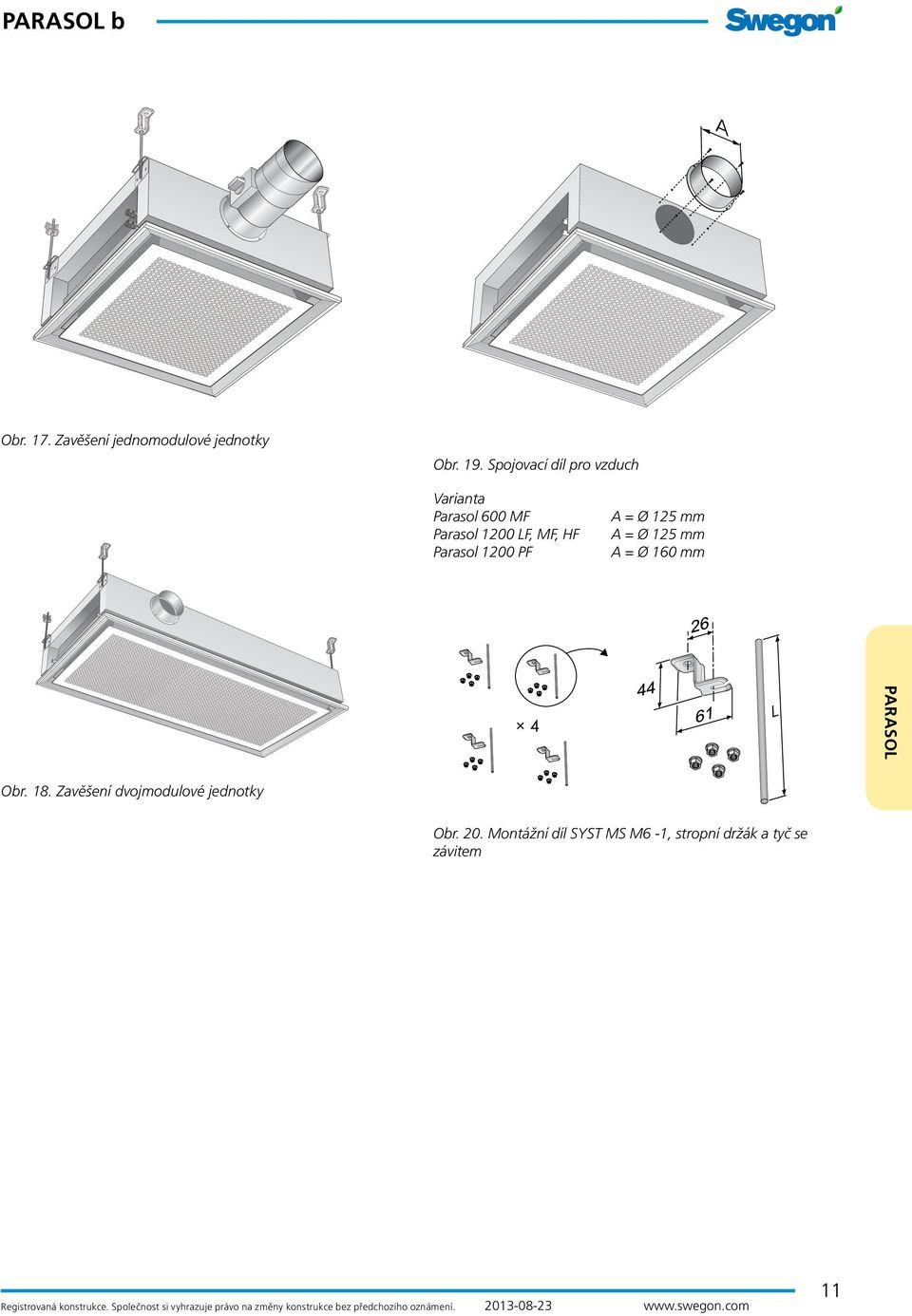

11 Obr. 17. Zavěšení jednomodulové jednotky Obr. 19. Spojovací díl pro vzduch Varianta Parasol 600 MF Parasol 1200 LF, MF, HF Parasol 1200 PF A = Ø 125 mm A = Ø 125 mm A = Ø 160 mm Obr. 18. Zavěšení dvojmodulové jednotky Obr. 20. Montážní díl SYST MS M6-1, stropní držák a tyč se závitem Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

12 TECHNICKÉ ÚDAJE Chladicí výkon, max. Topný výkon, vodní ohřev, max.: 2055 W 2700 W Topný výkon, elektrický ohřev, max.: 1000 W Průtok vzduchu Jednomodulová jednotka 7-34 l/s Dvojmodulová jednotka 7-85 l/s DélkaJednomodulová jednotka 584; 592; 598; 617; 623; 642; 667 mm Dvojmodulová jednotka 1184; 1192; 1198; 1242; 1248; 1292; 1342 mm Šířka 584; 592; 598; 617; 623; 642; 667 mm Výška Parasol 600 MF 220 mm Parasol 1200 LF, MF, HF 220 mm Parasol 1200 PF 240 mm Rozměry jednotek mají tolerance (±2) mm. Tabulka hmotností Velikost mm Bez náplně (kg) Objem vody, chlazení (l) Objem vody, ohřev (l) 1192-A-LF/MF/HF 22,6 1,4 X 1192-B-LF/MF/HF 26,0 1,4 0, C-LF/MF/HF 20,3 X X 1192-A-PF 25,2 1,4 X 1192-B-PF 28,8 1,4 0,9 592-A-LF/MF/HF 14,3 0,6 X 592-B-LF/MF/HF 14,4 0,6 0,2 592-C-LF/MF/HF 11,6 X X 1192-X1 27,4 1,4 X 1192-X2 27,7 1,4 X Toto jsou příklady nejběžnějších velikostí modulu Parasol. Další varianty najdete v našem programu ProSelect na stránkách Doporučené limitní hodnoty Úrovně tlaku Pracovní tlak výměníku, max kpa * Zkušební tlak výměníku, max kpa * * Platí bez nainstalovaného řídicího vybavení Tlak v trysce Pa Doporučený min. tlak v trysce, pokud se používá ohřívací výměník, p i 70 Pa Doporučený min. tlak v trysce s čelní deskou v režimu vysokého výkonu 70 Pa Průtok vody Zaručuje odvádění jakýchkoliv vzduchových kapes ze systému. Chladicí voda, min. 0,030 l/s Vytápěcí voda, min. 0,013 l/s Rozdíly teplot Chladicí voda, zvýšení teploty 2 5 K Vytápěcí voda, pokles teploty 4 10 K Rozdíly teplot se vždy vyjadřují v kelvinech (K). Teplota průtoku ** Chladicí voda*vytápěcí voda, max. 60 C ** Vždy se musí udržovat taková teplota chladicí vody, která zaručí, že nedojde ke kondenzaci. Označení P t l t r t m T m T l T k T v v q P p Výkon (W) Teplota primárního vzduchu ( C) Teplota vzduchu v místnosti ( C) Střední teplota vody ( C) Rozdíl teplot t r - t m (K) Rozdíl teplot t l - t r (K) Rozdíl teplot průtoku a zpátečky chladicí vody (K) Rozdíl teplot průtoku a zpátečky vytápěcí vody (K) Rychlost vody (m/s) Průtok vzduchu (l/s) Tlak (Pa) Pokles tlaku (Pa) Doplňující ukazatel: k = chlazení, v = vytápění, l = vzduch, i = výchozí nastavení, corr = oprava Pokles tlaku v trysce p l = (q l / k pl )² p l Pokles tlaku v trysce (Pa) q l Průtok primárního vzduchu (l/s) k pl Konstanta poklesu tlaku pro nastavení trysky, viz tabulky Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

13 CHLAZENÍ Norma Chladicí výkony byly měřeny podle normy EN a byly převedeny na konstantní průtok vody podle schématu 2/3.. Vzorce pro výpočet - chlazení Níže je uvedeno několik vzorců, podle nichž může uživatel vypočítat, jaký komfortní modul by měl použít. Hodnoty pro výpočty lze brát z tabulek. Pokles tlaku v chladicím výměníku p k = (q k / k pk )² p k Pokles tlaku v chladicím výměníku (kpa) q k Průtok chladicí vody (l/s), viz graf 1 k pk Konstanta poklesu tlaku pro chladicí výměník, viz tabulky 2-6 Opravený výkon - průtok vody Výkon je do jisté míry ovlivňován různými průtoky vody. Na základě porovnání vypočítaného průtoku vody s grafem 2 nebo 3 bude možná nutné poněkud zvýšit nebo snížit výkon uvedený v tabulkách 2-6. Opravený výkon - průtok vody P corr = k P k P corr Opravený výkon (W) k Opravný činitel Chladicí výkon vody P k Graf 2. Opravený výkon průtok vody, Parasol 600 Chladicí výkon vzduchu P l = 1,2 q l T l P l Chladicí výkon primárního vzduchu (W) q l Průtok primárního vzduchu (l/s) T l Rozdíl mezi teplotami primárního vzduchu (t l ) a vzduchu v místnosti (t r ) (K) Chladicí výkon vody P k = 4186 q k T k P k Chladicí výkon vody (W) q k Průtok chladicí vody (l/s) T k Rozdíl teplot průtoku a zpátečky chladicí vody (K) 0,064 Graf 3. Opravený výkon průtok vody, Parasol 1200 Graf 1. Průtok vody - chladicí výkon T K K K K K K Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

14 Graf 4. Pokles tlaku - průtok chladicí vody 14 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

15 Tabulka 2. Údaje průvodce dimenzováním chlazení pro jednotky Parasol 600 MF Délka trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Dt l Chladicí výkon vody (W) při Dt mk 3) Konstanta poklesu tlaku vzduch/voda (mm) k pl k pk 600 LLLL 7 < , LLLL 8 < LLLL 9 < LLLL LLLL MMMM 12 < MMMM MMMM MMMM MMMM HHHH HHHH HHHH HHHH HHHH Tabulka 3. Údaje průvodce dimenzováním chlazení pro jednotky Parasol 1200 LF Délka jednotky Nastavení jednotky Nastavení trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Dt l Chladicí výkon vody (W) při Dt mk 3) Konstanta poklesu tlaku vzduch/voda (mm) k pl k pk 1200 LLLL 7 < ,9 0, LLLL 8 < ,9 0, LLLL 9 < ,9 0, LLLL 10 < ,9 0, LLLL ,9 0, MMMM 9 < ,28 0, MMMM 10 < ,28 0, MMMM 12 < ,28 0, MMMM 14 < ,28 0, MMMM ,28 0, HHHH 16 < ,18 0, HHHH 18 < ,18 0, HHHH 21 < ,18 0, HHHH ,18 0, HHHH ,18 0,022 1) Šedá plocha označuje dodací nastavení pro moduly objednané ze skladu. K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách 2) Uvedená hladina hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím instalační klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu s čelní deskou v poloze pro vysoký výkon. Provoz s čelní deskou v normální poloze snižuje výkon vody v jednotce Parasol 600 asi o 5 % a v jednotce Parasol 1200 asi o 10 %. Výkon vody se může lišit v závislosti na instalaci a na nastavení deflektorů. Výkon primárního vzduchu není ovlivněn. Upozornění! Celkový chladicí výkon je součtem vzduchového a vodního chladicího výkonu Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

16 Tabulka 4. Údaje chlazení. Průvodce dimenzováním pro jednotky Parasol 1200 MF Délka jednotky (mm) Nastavení trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Dt l Chladicí výkon vody (W) při Dt mk 3) Konstanta poklesu tlaku vzduch/voda k pl k pk 1200 LLLL 9 < ,28 0, LLLL 10 < ,28 0, LLLL 12 < ,28 0, LLLL 14 < ,28 0, LLLL ,28 0, MMMM 13 < ,84 0, MMMM 15 < ,84 0, MMMM 17 < ,84 0, MMMM ,84 0, MMMM ,84 0, HHHH 22 < ,12 0, HHHH 25 < ,12 0, HHHH ,12 0, HHHH ,12 0, HHHH ,12 0,022 Tabulka 5. Údaje chlazení. Průvodce dimenzováním pro jednotky Parasol 1200 HF Délka jednotky (mm) Nastavení trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Dt l Chladicí výkon vody (W) při Dt mk 3) Konstanta poklesu tlaku vzduch/voda k pl k pk 1200 LLLL 13 < ,84 0, LLLL 15 < ,84 0, LLLL 17 < ,84 0, LLLL ,84 0, LLLL ,84 0, MMMM 23 < ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0,022 1) Šedá plocha označuje dodací nastavení pro moduly objednané ze skladu. K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách 2) Uvedená hladina hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím instalační klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu s čelní deskou v poloze pro vysoký výkon. Provoz s čelní deskou v normální poloze snižuje výkon vody v jednotce Parasol 600 asi o 5 % a v jednotce Parasol 1200 asi o 10 %. Výkon vody se může lišit v závislosti na instalaci a na nastavení deflektorů. Výkon primárního vzduchu není ovlivněn. Upozornění! Celkový chladicí výkon je součtem vzduchového a vodního chladicího výkonu 16 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

17 Tabulka 6. Údaje chlazení. Průvodce dimenzováním pro jednotky Parasol 1200 PF Délka jednotky (mm) Nastavení trysek 1) Průtok primárního vzduchu (l/s) Hladina hluku v db(a) 2) Tlak v trysce p i (Pa) Chladicí výkon Primární vzduch (W) při Dt l Chladicí výkon vody (W) při Dt mk 3) Konstanta poklesu tlaku vzduch/voda k pl k pk 1200 LLLL 33,6 < ,13 0, LLLL 43,3 < ,13 0, LLLL 51, ,13 0, LLLL 54, ,13 0, MMMM 39,5 < ,21 0, MMMM 51, ,21 0, MMMM 60, ,21 0, MMMM 64, ,21 0, HHHH 48,2 < ,81 0, HHHH 62, ,81 0, HHHH 73, ,81 0, HHHH 78, ,81 0,0232 1) K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách 2) Uvedená hladina hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím instalační klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Je-li čelní deska v normální poloze, výkon vody v jednotce Parasol 1200 PF se sníží o 5 až 12 %. Výkon vody se může lišit v závislosti na instalaci a na nastavení deflektorů. Výkon primárního vzduchu není ovlivněn. Upozornění! Celkový chladicí výkon je součtem vzduchového a indukčního chladicího výkonu. Tabulka 7. Chladicí výkon při přirozeném proudění Délka jednotky (mm) Chladicí výkon (W) pro rozdíl teplot, místnost - voda T mk (K) Parasol Parasol Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

18 Nastavení trysek V jednotce Parasol je vestavěna jedinečná regulace trysek, což znamená, že každou ze čtyř stran lze nastavovat samostatně. V závislosti na umístění jednotky a požadavcích místnosti na primární vzduch lze primární vzduch rozvádět do všech požadovaných směrů. Směr průtoku vzduchu lze snadno optimalizovat pomocí programu Swegon ProSelect na určování velikostí, který je k dispozici na stránkách www. swegon.com. Všechny jednotky na skladě mají od výrobce stejně nastavené trysky na všech čtyřech stranách (podrobné informace o dodacím nastavení zjistíte z šedých částí tabulek). Směr průtoku vzduchu lze snadno nastavit při instalaci jednotky pomocí instalačních nástrojů dodávaných s jednotkou. To poskytuje logistickou výhodu, protože montážní personál nemusí brát v úvahu vyznačení konkrétní místnosti. Činitel k (CHF) Každé nastavení trysky má specifický činitel k. Celkový činitel k pro jednotku lze určit sečtením činitelů k pro nastavení trysek na každé straně. Příslušný činitel k (CHF) pro optimalizované nastavení trysek lze získat také z programu ProSelect. Tabulka 8. Přehled činitelů k Typ jednotky: Primární Strana Nastavení Činitel k průtok vzduchu trysek (CHF) Parasol 600 MF Nízký Jakákoliv L 0,253 Střední Jakákoliv M 0,44 Vysoký Jakákoliv H 0,693 Žádný Jakákoliv C 0 Parasol 1200 LF Nízký Krátká strana L 0,124 Střední Krátká strana M 0,176 Vysoký Krátká strana H 0,3 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,328 Střední Dlouhá strana M 0,464 Vysoký Dlouhá strana H 0,792 Žádný Dlouhá strana C 0 Parasol 1200 MF Nízký Krátká strana L 0,176 Střední Krátká strana M 0,253 Vysoký Krátká strana H 429 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,464 Střední Dlouhá strana M 0,667 Vysoký Dlouhá strana H 1,131 Žádný Dlouhá strana C 0 Parasol 1200 HF Nízký Krátká strana L 0,253 Střední Krátká strana M 0,44 Vysoký Krátká strana H 0,693 Žádný Krátká strana C 0 Nízký Dlouhá strana L 0,667 Střední Dlouhá strana M 1,16 Vysoký Dlouhá strana H 1,827 Žádný Dlouhá strana C 0 Parasol 1200 PF Nízký Krátká strana L 0,842 Střední Krátká strana M 0,991 Vysoký Krátká strana H 1,211 Min. Krátká strana C 0,556 Nízký Dlouhá strana L 2,221 Střední Dlouhá strana M 2,612 Vysoký Dlouhá strana H 3,192 Min. Dlouhá strana C 1,467 Upozornění! Nastavení C představuje úplné uzavření vyjma varianty PF, kde je základní průtok vždy otevřený. 18 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

19 Specifické nastavení trysek Při určování optimalizovaného nastavení trysek vždy začněte od strany s vodními přípojkami. Odsud určujte jednu stranu po druhé proti směru hodinových ručiček, viz Budete-li chtít, můžete si objednat jednotky předem nastavené výrobcem (neplatí pro jednotky na skladě). Obr. 22. Parasol 1200 v pohledu shora, str. 1-4 Obr. 21. Parasol 600 v pohledu shora, str MF 1200 LF, MF, HF 1200 PF PF PF PF PF Obr. 23. Příklady optimalizovaného nastavení trysek Upozornění! Nastavení C představuje úplné uzavření vyjma varianty PF, kde je základní průtok vždy otevřený. Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

20 Příklad výpočtu - chlazení Kancelář s kójemi o velikosti š x d x v = 2,4 x 4 x 2,7 m má být vybavena komfortními moduly. Celkové zatížení chlazením je odhadnuto na 50 W/m 2. Aby bylo možné pokrýt toto zatížení, je nutná jednotka Parasol, která vytváří 50 x 2,4 x 4 = 480 W. Konstrukční teplota místnosti (t r ) 24 C, teplota chladicí vody (průtok/zpátečka) 14/16 C a teplota primárního vzduchu (t l ) 16 C dávají: T k = 2 K T mk = 9 K T l = 8 K Byl pevně určen požadovaný průtok primárního vzduchu do místnosti (q l ) 16 l/s. Hladina hluku vytvářeného prouděním vydávaného jednotkou nesmí překročit 30 db(a). Řešení Chlazení Chladicí výkon primárního vzduchu lze vypočítat podle následujícího vzorce: P l = 1,2 T l q l P l = 1, = 154 W Komfortní modul Parasol musí být tudíž schopen dodávat chladicí výkon na straně vody = 326 W. Z tabulky 2 jsme zjistili, že jednotka Parasol 592 x 592 mm s nastavením trysek MMMM pro průtok primárního vzduchu 16 l/s vytváří chladicí výkon na straně vody 434 W. To je dostatečná hodnota pro zvládnutí zatížení místnosti chlazením. Chladicí voda Při požadavku na chladicí výkon 326 W pro chladicí vodu byl získán potřebný průtok vody z grafu 1. Zvýšení teploty T k = 2 K vytvoří průtok vody 0,039 l/s. Z grafu 2 můžeme zjistit, že průtok vody 0,039 l/s nevytváří plně turbulentní proudění, ale že se musí výkon opravit redukčním činitelem 0,97. Ztráta výkonu je kompenzována následujícím výpočtem požadovaného chladicího výkonu komfortního modulu: P k = 326 / 0,97 = 336 W. Nový průtok vody z grafu 1, q k = 0,040 l/s. Výpočet poklesu tlaku vychází z průtoku vody 0,040 l/s a konstanty poklesu tlaku k pk = 0,020, která je získána z tabulky 2. Nyní lze z grafu 4 odečíst pokles tlaku 4,0 kpa. Hladina hluku V tabulce 2 vidíme, že hladina hluku s otevřenou klapkou (nebo bez klapky) dosahuje 26 db(a). Chcete-li zjistit mezní rozsah a aktuální hladinu hluku po nastavení se samostatným typem klapky SYST CRPc 9-125, použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách VYTÁPĚNÍ Funkce vytápění Díky schopnosti komfortního modulu rychle míchat primární vzduch se vzduchem v místnosti je PARA- SOL ideální jak k chlazení, tak k vytápění. Jinými slovy, vytápění prostorů vzduchem ze stropu ohřátým nad teplotu místnosti představuje dobrou alternativu k běžnému radiátorovému vytápění. Mezi dosahované výhody patří nižší náklady na instalaci, jednodušší instalace a obvodové stěny bez trubek a radiátorů. Bez ohledu na typ instalovaného topného systému je důležité vzít v úvahu účinnou teplotu v místnosti. Většina lidí se cítí dobře, když je účinná teplota v zimě mezi 20 a 24 C a optimální požadavky na pohodlí jsou obvykle splněné při pokojové teplotě 22 C. To znamená, že v místnosti se studenými obvodovými stěnami musí být teplota vzduchu vyšší než 22 C, aby se kompenzoval chladicí účinek. V nových budovách s normálně izolovanými obvodovými stěnami a okny, které splňují běžné normy pro zasklívání, je malý rozdíl mezi teplotou vzduchu v místnosti a účinnou teplotou. Ale ve starších budovách s horšími okny bude možná nutné zvýšit teplotu vzduchu, aby se kompenzoval chladicí účinek. Různé provozní scénáře lze snadno simulovat pomocí webového softwaru Swegon ProClim, s nímž lze určit teplotu vzduchu v místnosti i účinnou teplotu. Přivádění ohřátého vzduchu ze stropu vede k jistému rozvrstvení vzduchu. Při maximální teplotě přiváděného vzduchu 40 C k rozvrstvení nedochází, zatímco při 60 C co mohou být asi 4 K v obývané zóně. To se vztahuje pouze na fázi ohřívání, kdy se místnost nevyužívá a není v ní žádné vnitřní zatížení. Když je místnost využívána a osvětlena a jsou v ní počítače a lidé, rozvrstvení se zmenší nebo zmizí v závislosti na zatížení ohřevem. Laboratorní výzkumy, počítačové simulace a referenční projekty ukazují, že za pomoci komfortního modulu se dosahuje dobrého vnitřního klimatu v kteroukoliv roční dobu. Elektrický ohřev Varianta Parasol s elektrickým ohřevem využívá elektrické topné prvky místo teplé vody. Tyčové topné prvky uvnitř vodního potrubí výměníku ohřívají obíhající vzduch, který prochází výměníkem. Sálavé teplo tvoří pouze část celkového topného výkonu. Parasol s elektrickým ohřevem se dodává ve dvou výkonových variantách, viz tabulka níže Varianta P (W) I max (A) X X Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

21 Vzorce pro výpočet - chlazení Níže je uvedeno několik vzorců, podle nichž může uživatel vypočítat, jaký komfortní modul je nejvhodnější pro dané použití. Hodnoty pro výpočty jsou v tabulkách Graf 5. Průtok vody - topný výkon Chladicí nebo topný výkon vzduchu P l = 1,2 q l T l P l Chladicí nebo topný výkon vzduchu (W) q l Průtok primárního vzduchu (l/s) T l Rozdíl mezi teplotami primárního vzduchu (t l ) a vzduchu v místnosti (t r ) (K) Tlaková ztráta pro okruh topné vody p v = (q v / k pv ) 2 p v tlaková ztráta v topném okruhu (kpa) q v průtok topné vody (l/s), odečtený z grafu 6 k pv konstanta tlakové ztráty, odečtená z tabulek Topný výkon vody: P v = 4186 q v T v P v Topný výkon vody (W) q v Průtok vytápěcí vody (l/s) T v Rozdíl mezi teplotami průtoku a zpátečky vytápěcí vody (K) Graf 6. Pokles tlaku - průtok vytápěcí vody Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

22 Tabulka 9. Údaje vytápění. Průvodce dimenzováním pro jednomodulové jednotky Parasol 600 MF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Dt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 600 LLLL 7 < ,01 0, LLLL 8 < ,01 0, LLLL 9 < ,01 0, LLLL ,01 0, LLLL ,01 0, MMMM 12 < ,76 0, MMMM ,76 0, MMMM ,76 0, MMMM ,76 0, MMMM ,76 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0, HHHH ,77 0,0241 Tabulka 10. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol LF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Dt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 7 < ,9 0, LLLL 8 < ,9 0, LLLL 9 < ,9 0, LLLL 10 < ,9 0, LLLL ,9 0, MMMM 9 < ,28 0, MMMM 10 < ,28 0, MMMM 12 < ,28 0, MMMM 14 < ,28 0, MMMM ,28 0, HHHH 16 < ,18 0, HHHH 18 < ,18 0, HHHH 21 < ,18 0, HHHH ,18 0, HHHH ,18 0,0273 1) Šedá plocha označuje dodací nastavení pro moduly objednané ze skladu. K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Výkon vody se může lišit v závislosti na instalaci a na nastavení deflektorů. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový topný výkon je součtem vzduchového a vodního topného výkonu. Když je teplota primárního vzduchu nižší než teplota místnosti, bude to mít záporný dopad na celkový topný výkon. 22 Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení

23 Tabulka 11. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol MF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Dt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 9 < ,28 0, LLLL 10 < ,28 0, LLLL 12 < ,28 0, LLLL 14 < ,28 0, LLLL ,28 0, MMMM 13 < ,84 0, MMMM 15 < ,84 0, MMMM 17 < ,84 0, MMMM ,84 0, MMMM ,84 0, HHHH 22 < ,12 0, HHHH 25 < ,12 0, HHHH ,12 0, HHHH ,12 0, HHHH ,12 0,0273 Tabulka 12. Údaje vytápění. Průvodce dimenzováním pro dvojmodulové jednotky Parasol HF Délka Nastavení Průtok Hladina Tlak v Topný výkon vody (W) Konstanta jednotky trysek 1) primárního hluku v trysce při Dt 3) poklesu tlaku (mm) vzduchu mv db(a) 2) p i (Pa) vzduch/voda (l/s) k pl k pv 1200 LLLL 13 < ,84 0, LLLL 15 < ,84 0, LLLL 17 < ,84 0, LLLL ,84 0, LLLL ,84 0, MMMM 23 < ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, MMMM ,2 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0, HHHH ,04 0,0273 1) Šedá plocha označuje dodací nastavení pro moduly objednané ze skladu. K dimenzování alternativního nastavení trysek použijte program Swegon ProSelect na určování velikostí, který je k dispozici na stránkách 2) Uvedené údaje o hluku platí pro zapojení bez klapky nebo s úplně otevřenou klapkou. V jiných aplikacích, které vyžadují regulování prostřednictvím nastavovací klapky SYST CRPc nainstalované přímo do jednotky, lze požadované údaje načítat pomocí programu Swegon ProSelect na určování velikostí. Útlum v místnosti = 4 db 3) Stanovené výkony jsou založeny na provozu v režimu vysokého výkonu. Když je čelní deska v normální poloze, výkon vody se sníží asi o pět procent v jednotce Parasol 600 a asi o deset procent v jednotce Parasol Výkon vody se může lišit v závislosti na instalaci a na nastavení deflektorů. Výkon primárního vzduchu není ovlivněn. Důležité! Celkový topný výkon je součtem vzduchového a vodního topného výkonu. Když je teplota primárního vzduchu nižší než teplota místnosti, bude to mít záporný dopad na celkový topný výkon. Registrovaná konstrukce. Společnost si vyhrazuje právo na změny konstrukce bez předchozího oznámení
