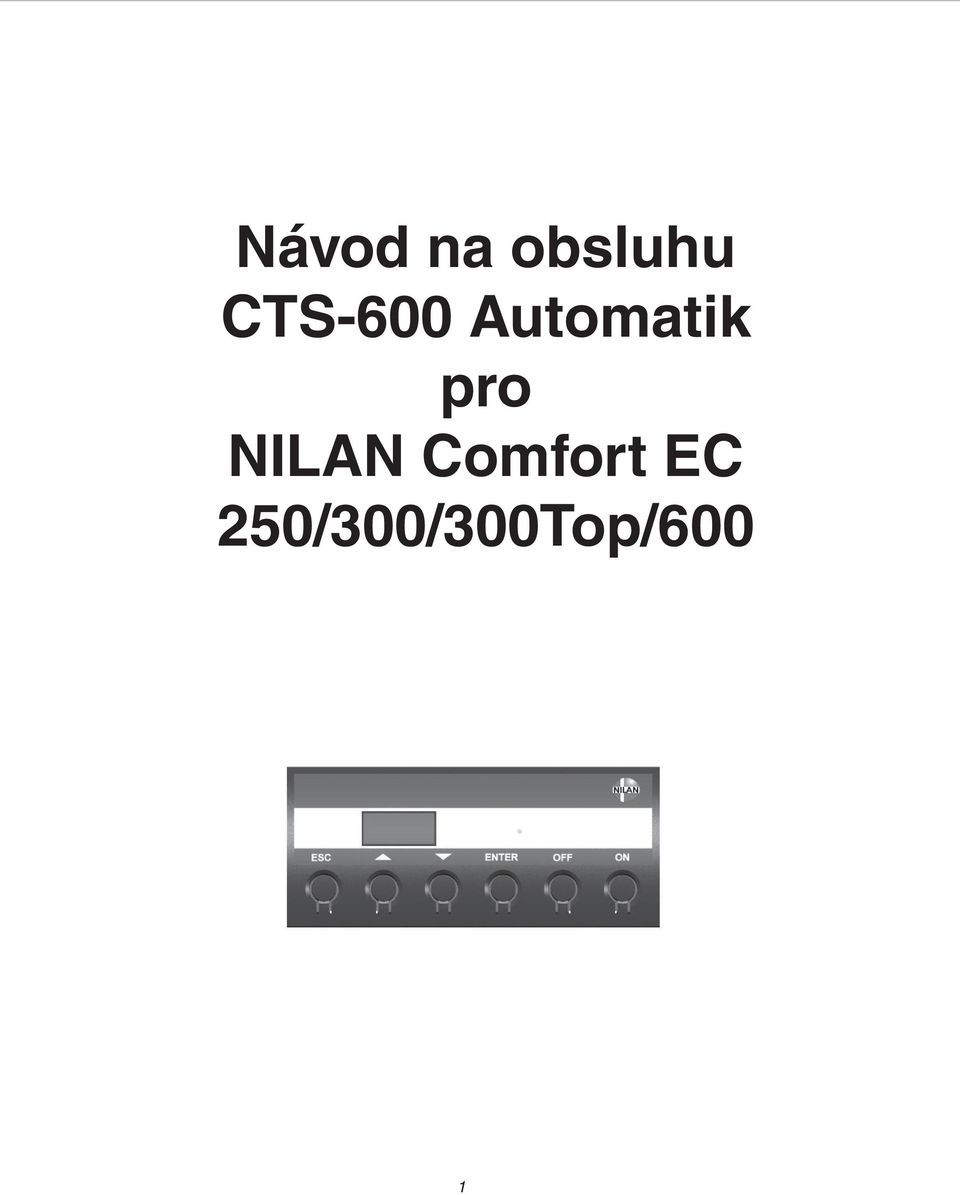

1 Návod na obsluhu CTS-600 Automatik pro NILAN Comfort EC 250/300/300Top/600 1

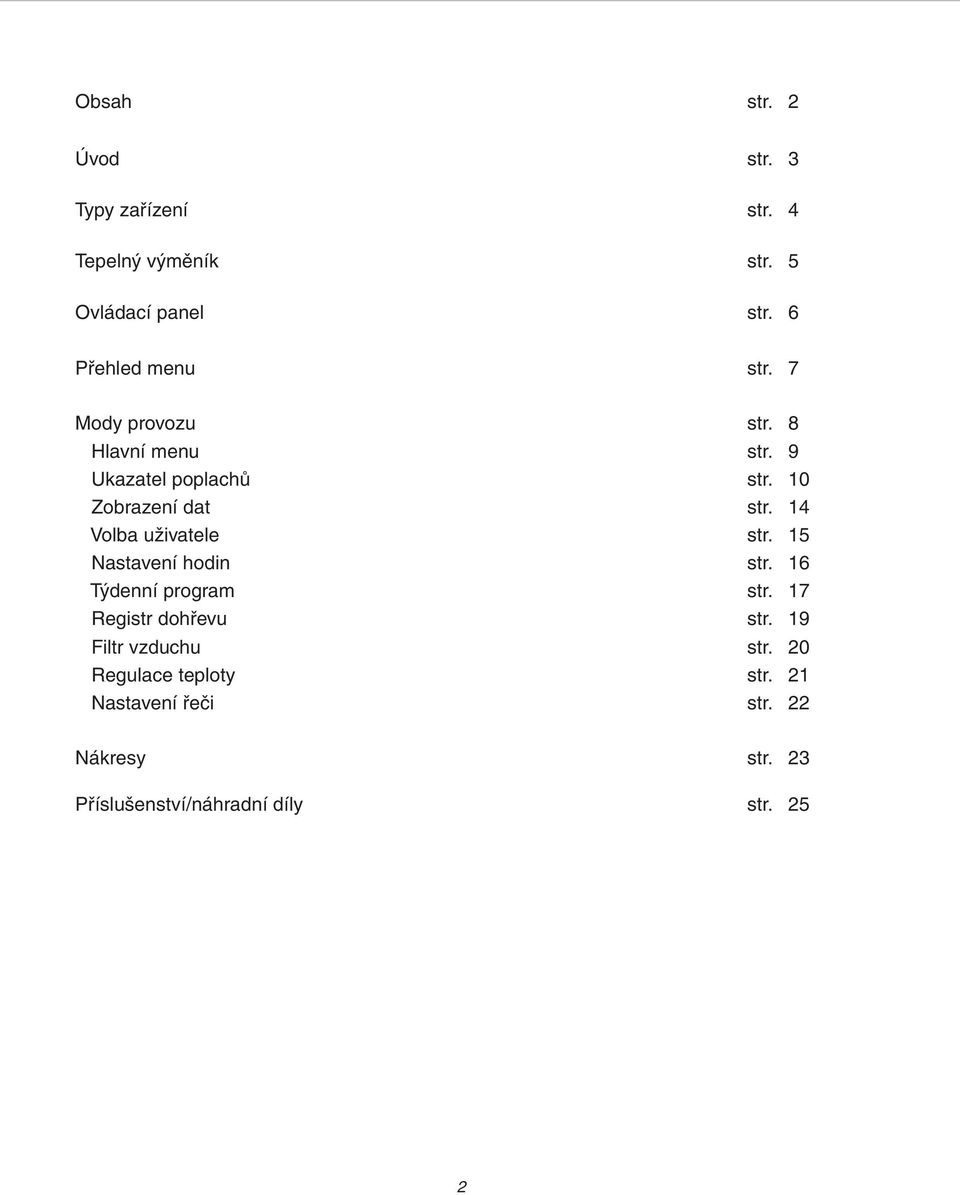

2 Obsah str. 2 Úvod str. 3 Typy zařízení str. 4 Tepelný výměník str. 5 Ovládací panel str. 6 Přehled menu str. 7 Mody provozu str. 8 Hlavní menu str. 9 Ukazatel poplachů str. 10 Zobrazení dat str. 14 Volba uživatele str. 15 Nastavení hodin str. 16 Týdenní program str. 17 Registr dohřevu str. 19 Filtr vzduchu str. 20 Regulace teploty str. 21 Nastavení řeči str. 22 Nákresy Příslušenství/náhradní díly str. 23 str. 25 2

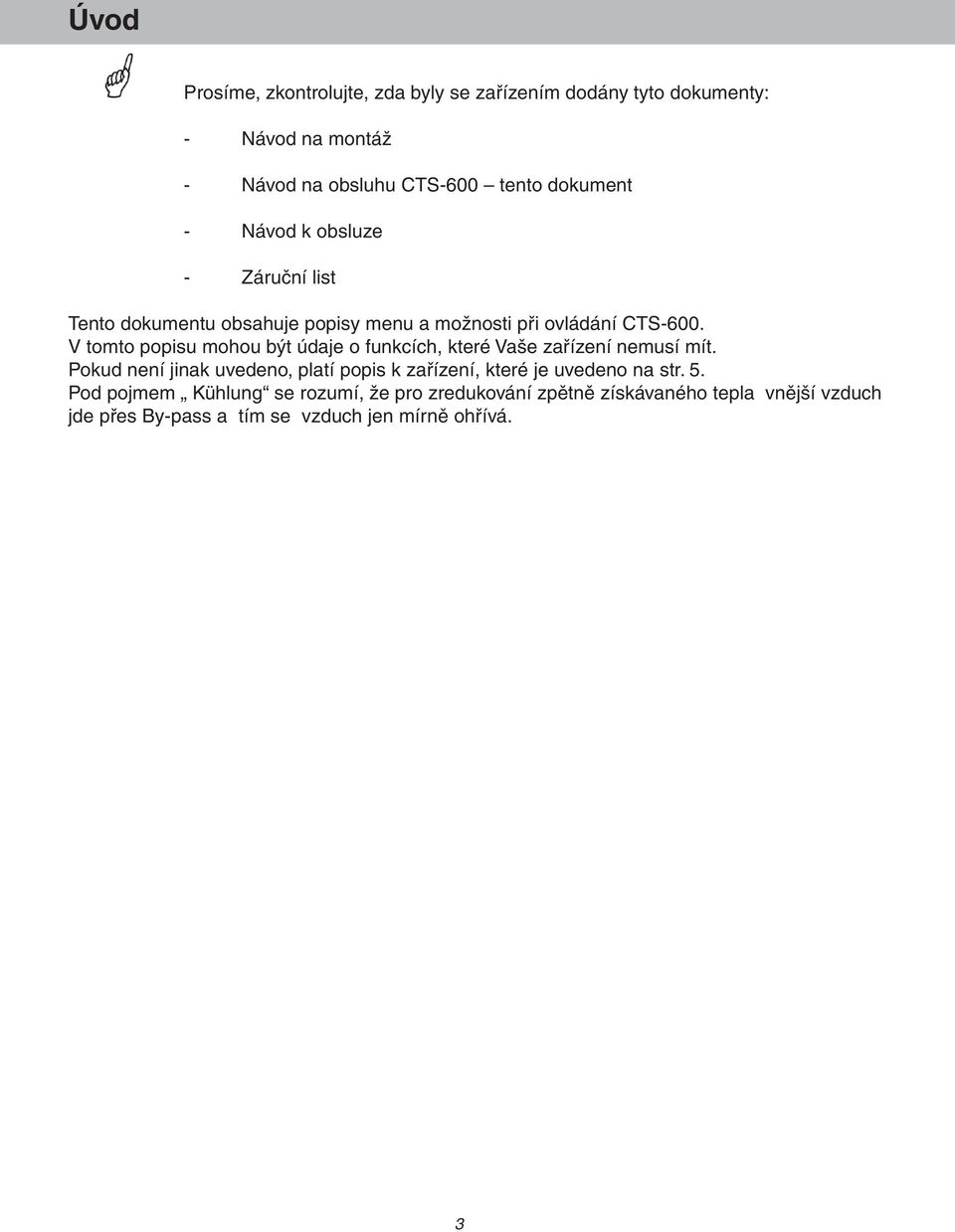

3 Úvod Prosíme, zkontrolujte, zda byly se zařízením dodány tyto dokumenty: - Návod na montáž - Návod na obsluhu CTS-600 tento dokument - Návod k obsluze - Záruční list Tento dokumentu obsahuje popisy menu a možnosti při ovládání CTS-600. V tomto popisu mohou být údaje o funkcích, které Vaše zařízení nemusí mít. Pokud není jinak uvedeno, platí popis k zařízení, které je uvedeno na str. 5. Pod pojmem Kühlung se rozumí, že pro zredukování zpětně získávaného tepla vnější vzduch jde přes By-pass a tím se vzduch jen mírně ohřívá. 3

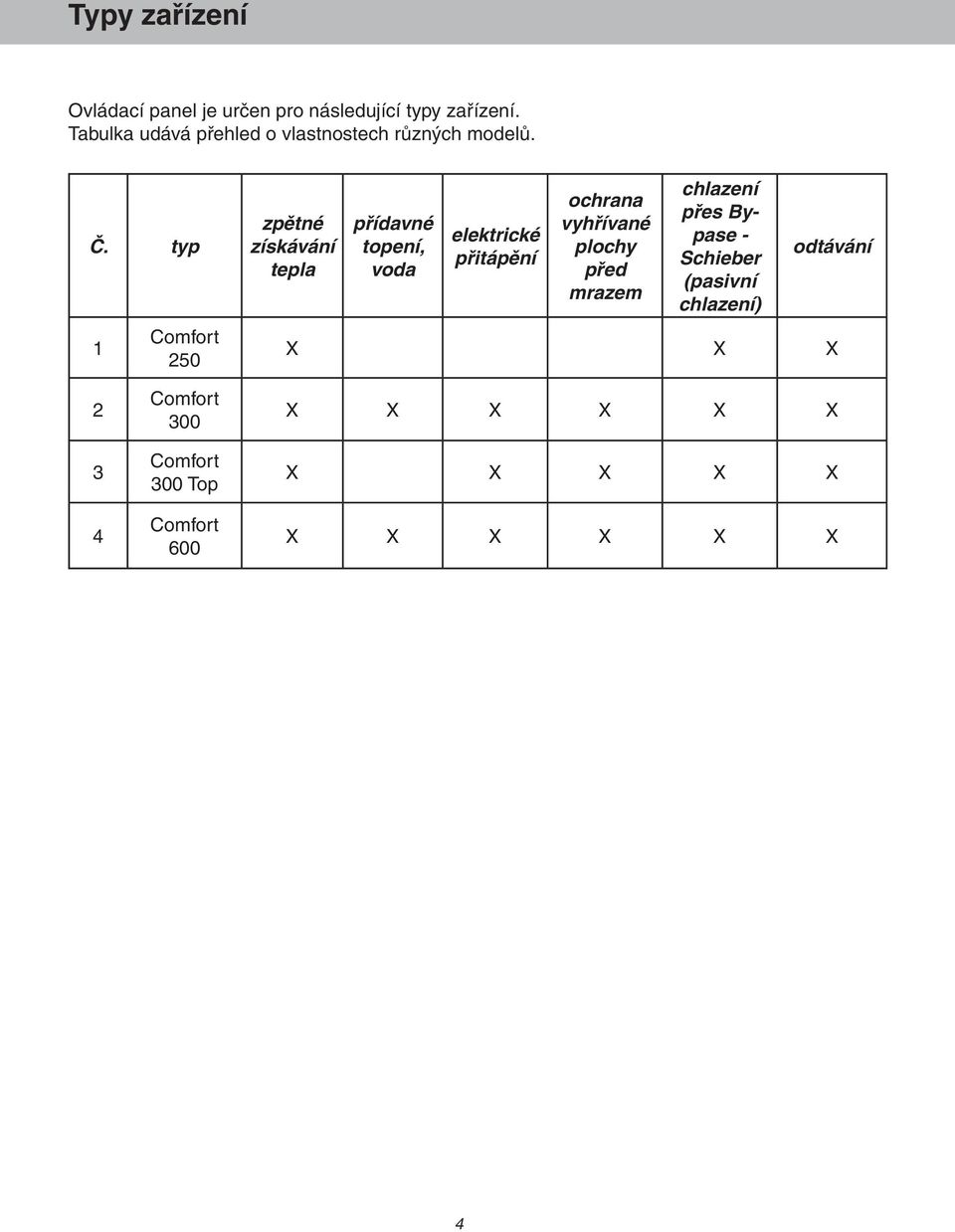

4 Typy zařízení Ovládací panel je určen pro následující typy zařízení. Tabulka udává přehled o vlastnostech různých modelů. Č. typ 1 Comfort 250 zpětné získávání tepla přídavné topení, voda elektrické přitápění ochrana vyhřívané plochy před mrazem chlazení přes Bypase - Schieber (pasivní chlazení) odtávání X X X Comfort 300 Comfort 300 Top Comfort 600 X X X X X X X X X X X X X X X X X 4

5 Tepelný výměník vyobrazení AUSSENLUFT přívod vnějšího vzduchu FORTLUFT odvětrání Řídící panel musí být namontován do prostoru, kde nehrozí zmrznutí ( o C). T15 je řídící čidlo, proto musí být řídící panel namontován v odvětrávaném prostoru Napětí Pojistka Pokud bude namontováno čidlo T10, stane se řídícím čidlem (musí být namontováno do odsávacího potrubí nebo ventilu). ABLUFT odtah použitého vzduchu ZULUFT - přívod vzduchu do místnosti Popis čidel v obrázku T2 T3 T4 T7 T8 T9 T10 T15 teplotní čidlo pro přívod vzduchu při větrání (bez registru příhřevu) teplotní čidlo u odvodu upotřebeného vzduchu v přívodu vzduchu teplotní čidlo v odvětrání teplotní čidlo v přívodu vzduchu po eventuelním registru příhřevu teplotní čidlo venkovního vzduchu při přívodu vzduchu teplotní čidlo na výstupu eventuelního registru příhřevu vody teplotní čidlo v odsávání vzduchu z místnosti (příslušenství) teplotní čidlo umístěné v CTS 600 řídícím panelu. 5

6 Ovládací panel Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Svítící dioda na přední části panelu ukazuje: Nepřetržitě svítící žlutá: provoz s utěsněním Blikající žlutá: zařízení ve stavu poplachu Na ovládacím displeji se zobrazují 2 řádky po 8 znacích. V horní řádce je pomocný text. Ve spodní řádce hodnota odpovídající nastavení pomocného textu. Text se ukazuje, pokud je zařízení pod proudem, zařízení je ve stavu OFF-Modus, nebo pokud nebylo delší dobu používáno. Alarm Zeit einstellen se ukáže, pokud je zařízení více dnů bez proudu. Hodiny se musí znovu nastavit. Ovládací panel byl měl být v průběhu volby menu nebo jeho prohlížení v blízkosti zařízení. Pokud se v průběhu dvou minut neprovede žádné stisknutí tlačítka, přepne se ovládání automaticky zpět na hlavní menu. Může se stát, že před přepnutím na hlavní menu zapomenete uložit změněné hodnoty stisknutím tlačítka Hodnoty a texty, které blikají, se neukládají. Je vždy možno se vrátit při programování zpět - ESC a pokračovat na zvoleném bodu. 6

7 Přehled menu CTS 600 obsahuje 12 menu (pokud je zařízení vybaveno chlazením). Ovládání je vždy ve výchozím bodu hlavního menu (na vyobrazení v tlustších rámečcích), z tohoto bodu je možno pomocí zvolit ostatní menu. Str. 10 Ukazatel nulového stavu poplachu Ukazatel posledních 16 poplachů Str. 13 Provozní modus (topení, auto, chlazení) teplot, stupně větrání, ukazatel použité verze softwaru Str. 9 Hlavní menu - ukazatel zvoleného provozní modu. Pro návrat do hlavního menu stisknout ESC. Str. 14 Str. 15 Str.16 Pro volbu změny intenzity odvodu a přívodu vzduchu. Zvolená funkce je aktivována buď kontaktem nebo stisknutím tlačítka. Nastavení hodin. Hodiny se musí znovu nastavit, pokud je zařízení déle než 1 den bez přívodu el. proudu. Změna letního a zimního času se musí provést manuálně. Týdenní program lze nastavit ze stavu ON/OFF. Pokud je aktivován, ukazuje se na hlavním menu P. Str. 18 Str. 19 Str. 20 Str. 21 HEIZUNG WHEIZRG Zařízení je vybaveno registrem dohřevu. Registr dohřevu může být nastaven ve stavu ON/ OFF. Ukazatel výměny nebo čištění filtru - z výroby je nastaven na interval 90 dnů. Poplach jde pomocí menu Alarme anzeigen vynulovat. TEMP. STUERNG Nastavení nejnižší teploty, při které Bypase-Klappe (klapka) musí zavřít. Maximální teplota přívodního vzduchu pro registr dohřevu se může nastavit. Volba žádaného řeči: anglicky, německy, francouzsky švédsky, dánsky, norsky, finsky. 7

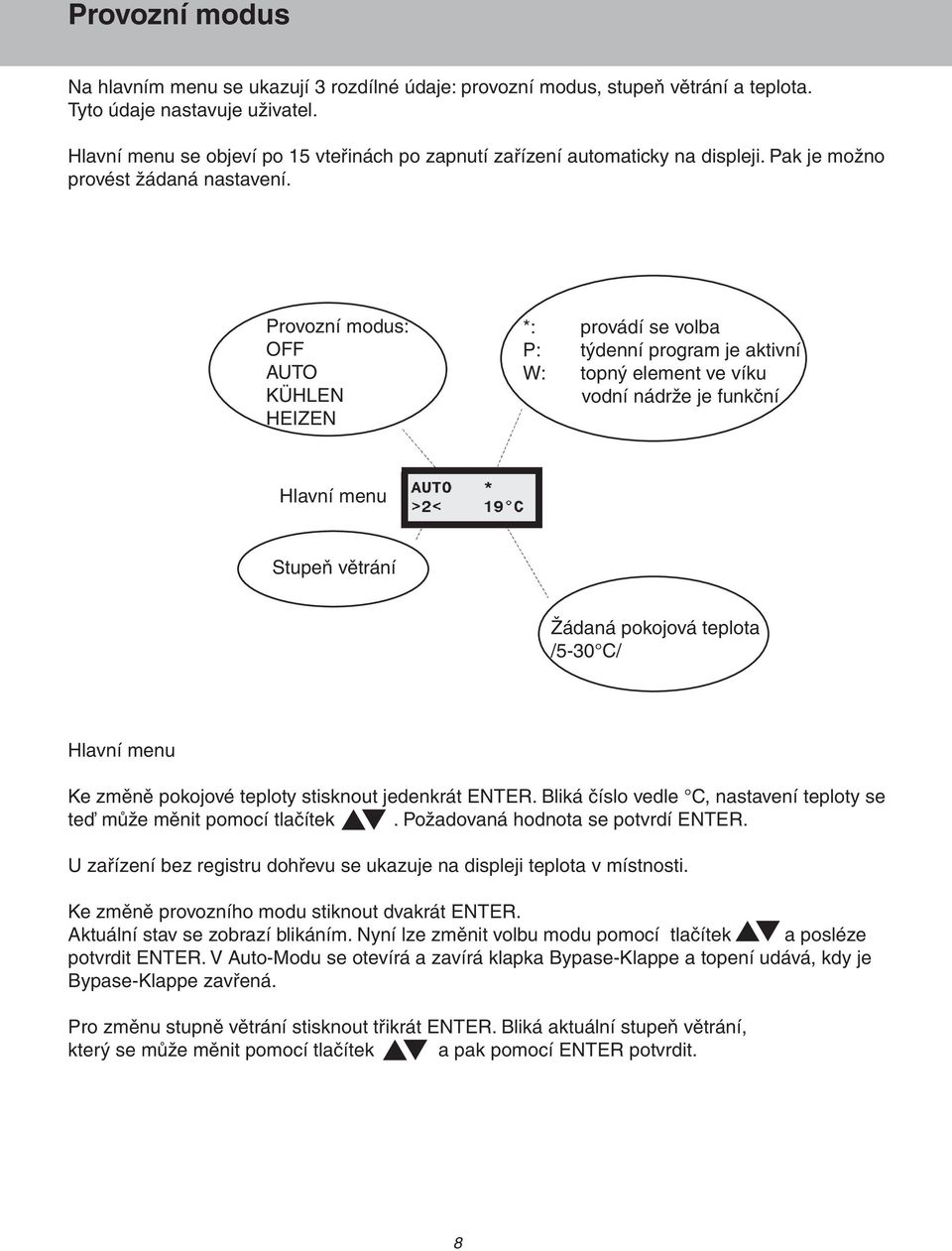

8 Provozní modus Na hlavním menu se ukazují 3 rozdílné údaje: provozní modus, stupeň větrání a teplota. Tyto údaje nastavuje uživatel. Hlavní menu se objeví po 15 vteřinách po zapnutí zařízení automaticky na displeji. Pak je možno provést žádaná nastavení. Provozní modus: OFF AUTO KÜHLEN HEIZEN *: provádí se volba P: týdenní program je aktivní W: topný element ve víku vodní nádrže je funkční Hlavní menu Stupeň větrání Žádaná pokojová teplota /5-30 C/ Hlavní menu Ke změně pokojové teploty stisknout jedenkrát. Bliká číslo vedle C, nastavení teploty se teď může měnit pomocí tlačítek. Požadovaná hodnota se potvrdí. U zařízení bez registru dohřevu se ukazuje na displeji teplota v místnosti. Ke změně provozního modu stiknout dvakrát. Aktuální stav se zobrazí blikáním. Nyní lze změnit volbu modu pomocí tlačítek a posléze potvrdit. V Auto-Modu se otevírá a zavírá klapka Bypase-Klappe a topení udává, kdy je Bypase-Klappe zavřená. Pro změnu stupně větrání stisknout třikrát. Bliká aktuální stupeň větrání, který se může měnit pomocí tlačítek a pak pomocí potvrdit. 8

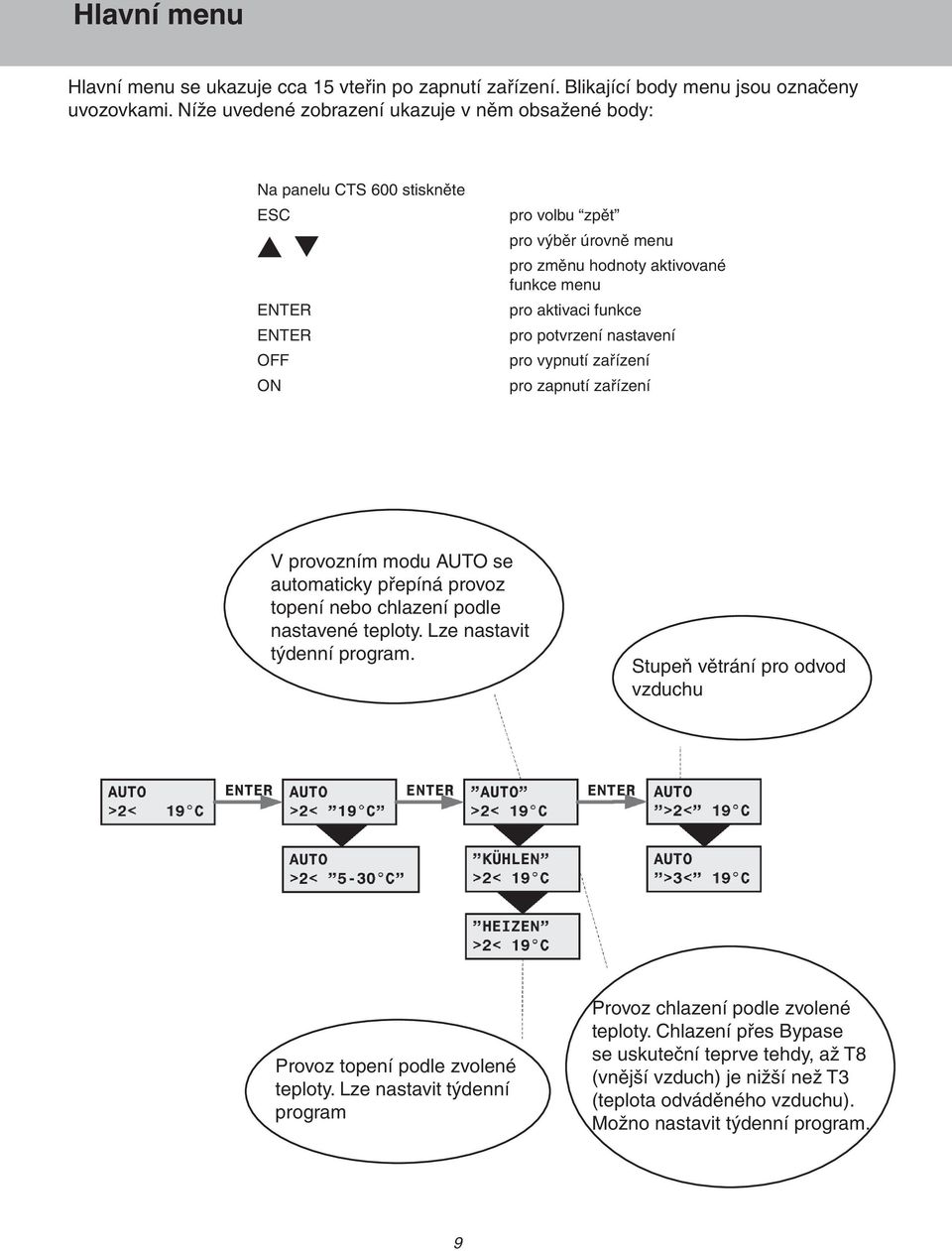

9 Hlavní menu Hlavní menu se ukazuje cca 15 vteřin po zapnutí zařízení. Blikající body menu jsou označeny uvozovkami. Níže uvedené zobrazení ukazuje v něm obsažené body: Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení V provozním modu AUTO se automaticky přepíná provoz topení nebo chlazení podle nastavené teploty. Lze nastavit týdenní program. Stupeň větrání pro odvod vzduchu Provoz topení podle zvolené teploty. Lze nastavit týdenní program Provoz chlazení podle zvolené teploty. Chlazení přes Bypase se uskuteční teprve tehdy, až T8 (vnější vzduch) je nižší než T3 (teplota odváděného vzduchu). Možno nastavit týdenní program. 9

10 Ukazatel poplachů Při aktivaci ukazatele poplachů bliká na ovládacím panelu žlutá dioda. Na menu ANZEIGE ALARME lze zjistit stav poplachů zařízení a čas poplachu. Nulový stav poplachu je také na menu vyznačen. Nulový stav poplachu Jednotlivé poplachy v nulovém stavu. Jen aktivní poplachy možno vynulovat. Při signalizaci Alarm 0 jsou všechny poplachy vynulovány. Seznam poplachů Ukazuje 0-3 poplachy. Nové a kritické poplachy vpředu. Vypne se při výpadku proudu. ALARMLOG se po výpadku proudu znovu nastaví. Ukazuje posledních 16 poplachů, AL1 je nejnovější ALARMLOGDATA: Datum poplachu 10

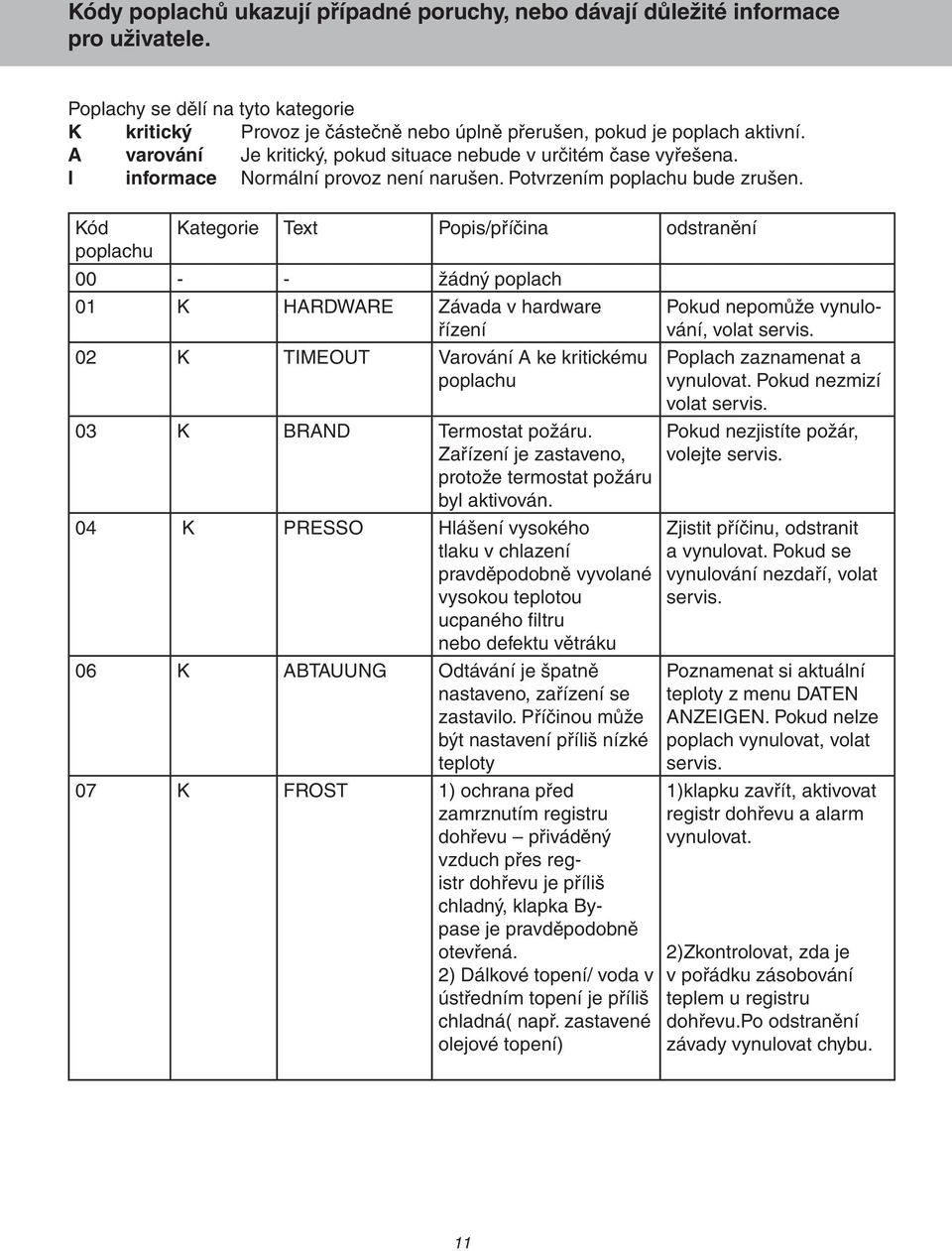

11 Kódy poplachů ukazují případné poruchy, nebo dávají důležité informace pro uživatele. Poplachy se dělí na tyto kategorie K kritický Provoz je částečně nebo úplně přerušen, pokud je poplach aktivní. A varování Je kritický, pokud situace nebude v určitém čase vyřešena. I informace Normální provoz není narušen. Potvrzením poplachu bude zrušen. Kód Kategorie Text Popis/příčina odstranění poplachu žádný poplach 01 K HARDWARE Závada v hardware řízení 02 K TIMEOUT Varování A ke kritickému poplachu 03 K BRAND Termostat požáru. Zařízení je zastaveno, protože termostat požáru byl aktivován. 04 K PRESSO Hlášení vysokého tlaku v chlazení pravděpodobně vyvolané vysokou teplotou ucpaného filtru nebo defektu větráku 06 K ABTAUUNG Odtávání je špatně nastaveno, zařízení se zastavilo. Příčinou může být nastavení příliš nízké teploty 07 K FROST 1) ochrana před zamrznutím registru dohřevu přiváděný vzduch přes registr dohřevu je příliš chladný, klapka Bypase je pravděpodobně otevřená. 2) Dálkové topení/ voda v ústředním topení je příliš chladná( např. zastavené olejové topení) Pokud nepomůže vynulování, volat servis. Poplach zaznamenat a vynulovat. Pokud nezmizí volat servis. Pokud nezjistíte požár, volejte servis. Zjistit příčinu, odstranit a vynulovat. Pokud se vynulování nezdaří, volat servis. Poznamenat si aktuální teploty z menu DATEN ANZEIGEN. Pokud nelze poplach vynulovat, volat servis. 1)klapku zavřít, aktivovat registr dohřevu a alarm vynulovat. 2)Zkontrolovat, zda je v pořádku zásobování teplem u registru dohřevu.po odstranění závady vynulovat chybu. 11

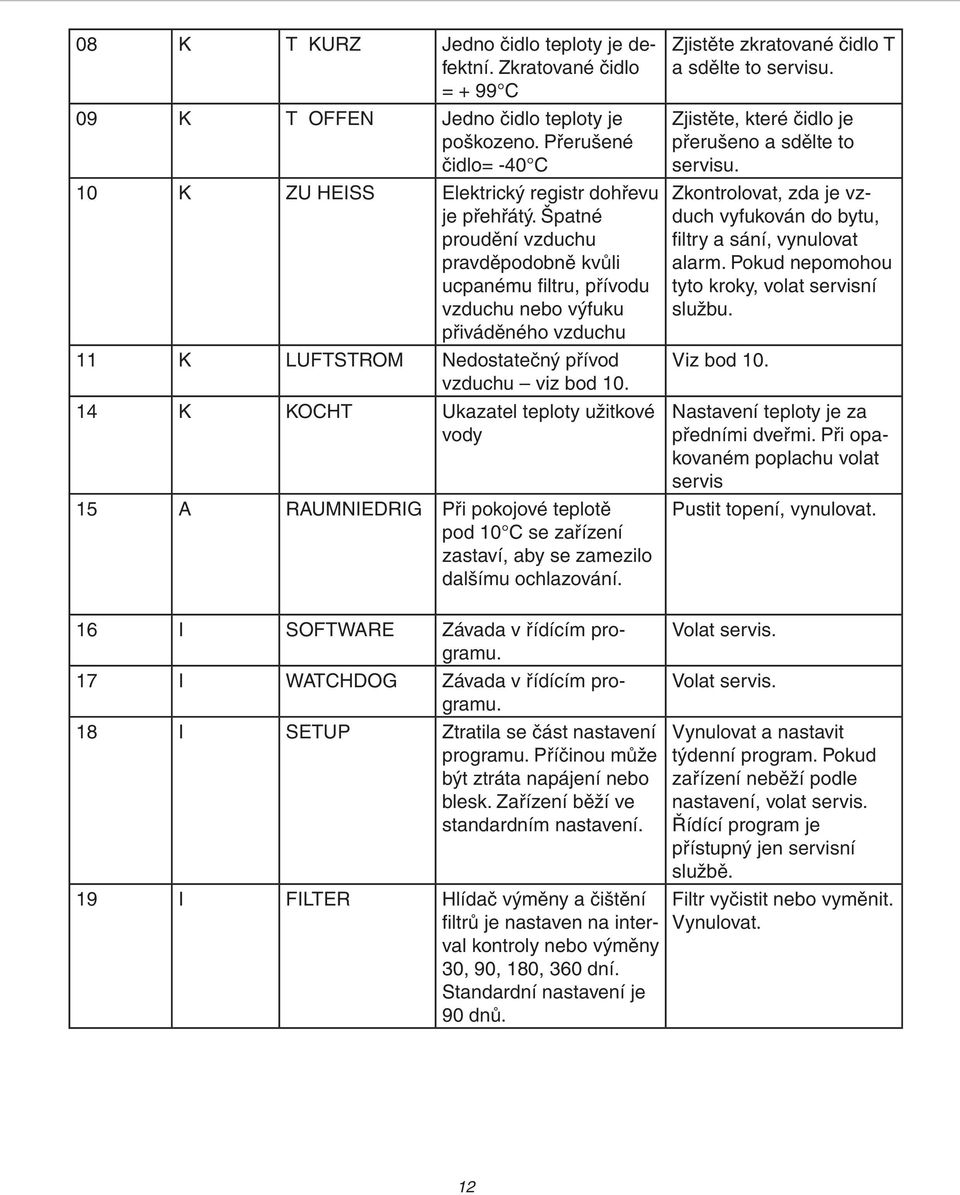

12 08 K T KURZ Jedno čidlo teploty je defektní. Zkratované čidlo = + 99 C 09 K T OFFEN Jedno čidlo teploty je poškozeno. Přerušené čidlo= -40 C 10 K ZU HEISS Elektrický registr dohřevu je přehřátý. Špatné proudění vzduchu pravděpodobně kvůli ucpanému filtru, přívodu vzduchu nebo výfuku přiváděného vzduchu 11 K LUFTSTROM Nedostatečný přívod vzduchu viz bod K KOCHT Ukazatel teploty užitkové vody 15 A RAUMNIEDRIG Při pokojové teplotě pod 10 C se zařízení zastaví, aby se zamezilo dalšímu ochlazování. 16 I SOFTWARE Závada v řídícím programu. 17 I WATCHDOG Závada v řídícím programu. 18 I SETUP Ztratila se část nastavení programu. Příčinou může být ztráta napájení nebo blesk. Zařízení běží ve standardním nastavení. 19 I FILTER Hlídač výměny a čištění filtrů je nastaven na interval kontroly nebo výměny 30, 90, 180, 360 dní. Standardní nastavení je 90 dnů. Zjistěte zkratované čidlo T a sdělte to servisu. Zjistěte, které čidlo je přerušeno a sdělte to servisu. Zkontrolovat, zda je vzduch vyfukován do bytu, filtry a sání, vynulovat alarm. Pokud nepomohou tyto kroky, volat servisní službu. Viz bod 10. Nastavení teploty je za předními dveřmi. Při opakovaném poplachu volat servis Pustit topení, vynulovat. Volat servis. Volat servis. Vynulovat a nastavit týdenní program. Pokud zařízení neběží podle nastavení, volat servis. Řídící program je přístupný jen servisní službě. Filtr vyčistit nebo vyměnit. Vynulovat. 12

13 21 I ZEIT EINSTEL- LEN Přívodní vzduch se nedá ohřát dle požadavků ( pouze s registrem dohřevu). Zařízení a registr dohřevu nemohou zvednout teplotu na požadovanou hodnotu. 22 I T LUFT Přívodní vzduch se nedá ohřát dle požadavků (pouze s registrem dohřevu.) Zařízení a registr dohřevu nemohou zvednout teplotu na požadovanou hodnotu. 90 A ALARM 90 IO FOLGE LMC-200-Platine pro registr dohřevu nebyla namontována. Snížit požadovanou teplotu přívodního vzduchu. Alarm vynulovat. Snížit požadovanou teplotu přívodního vzduchu. Alarm vynulovat. Namontovat LMC-200- Platine dle montážního návodu. 13

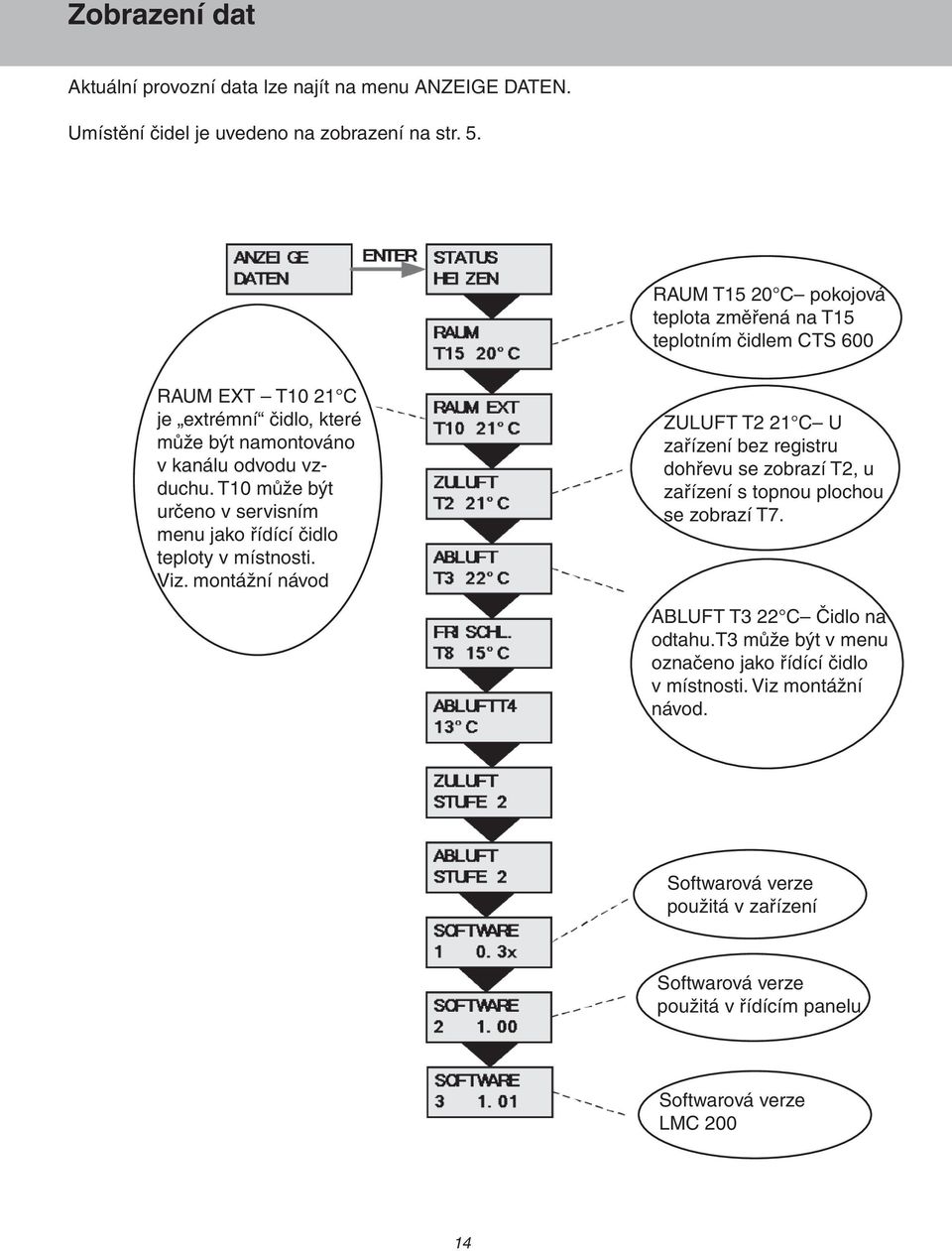

14 Zobrazení dat Aktuální provozní data lze najít na menu ANZEIGE DATEN. Umístění čidel je uvedeno na zobrazení na str. 5. RAUM T15 20 C pokojová teplota změřená na T15 teplotním čidlem CTS 600 RAUM EXT T10 21 C je extrémní čidlo, které může být namontováno v kanálu odvodu vzduchu. T10 může být určeno v servisním menu jako řídící čidlo teploty v místnosti. Viz. montážní návod ZULUFT T2 21 C U zařízení bez registru dohřevu se zobrazí T2, u zařízení s topnou plochou se zobrazí T7. ABLUFT T3 22 C Čidlo na odtahu.t3 může být v menu označeno jako řídící čidlo v místnosti. Viz montážní návod. Softwarová verze použitá v zařízení Softwarová verze použitá v řídícím panelu Softwarová verze LMC

15 Volba uživatele Menu BENUTZERWAHL nabízí možnost řízení provozu v menu tlačítkem externě nebo kontaktem. Uživatel má 4 možnosti volby odsávání, vhánění vzduchu, prodloužení a OFF. Odsávání a Vhánění Máme možnost odsávací nebo vháněcí dmychadlo použít omezenou dobu na vyšší nebo nižší stupeň. Ostatní funkce modu hlavního menu zůstanou nezměněné. Externí zásah aktivuje časový počítač. Větrání bude požadovanou dobu udržováno na daný stupeň, až externí kontakt jej uzavře. Vortzetz Máme možnost využít vháněcí nebo odsávací dmychadlo tak, že pomocí nižších nebo vyšších otáček můžeme teplotu přívodního vzduchu po omezenou dobu změnit. Externí zásah aktivuje časový počítač. OFF Externím vypnutí nebo vnějším kontaktem se zařízení vypne. Blikající funkce menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Čas a stupeň je nutno stanovit stejně i pod WAHL VORTSETZ Žádaný čas zvolených funkcí udat v hodinách a minutách. Max. 8 hodin Žádaný stupeň větrání 1-4, pomocí OFF se může zařízení externím kontaktem vypnout. Požádaný stupeň teploty 5-30 C. Volba uživatele není aktivní 15

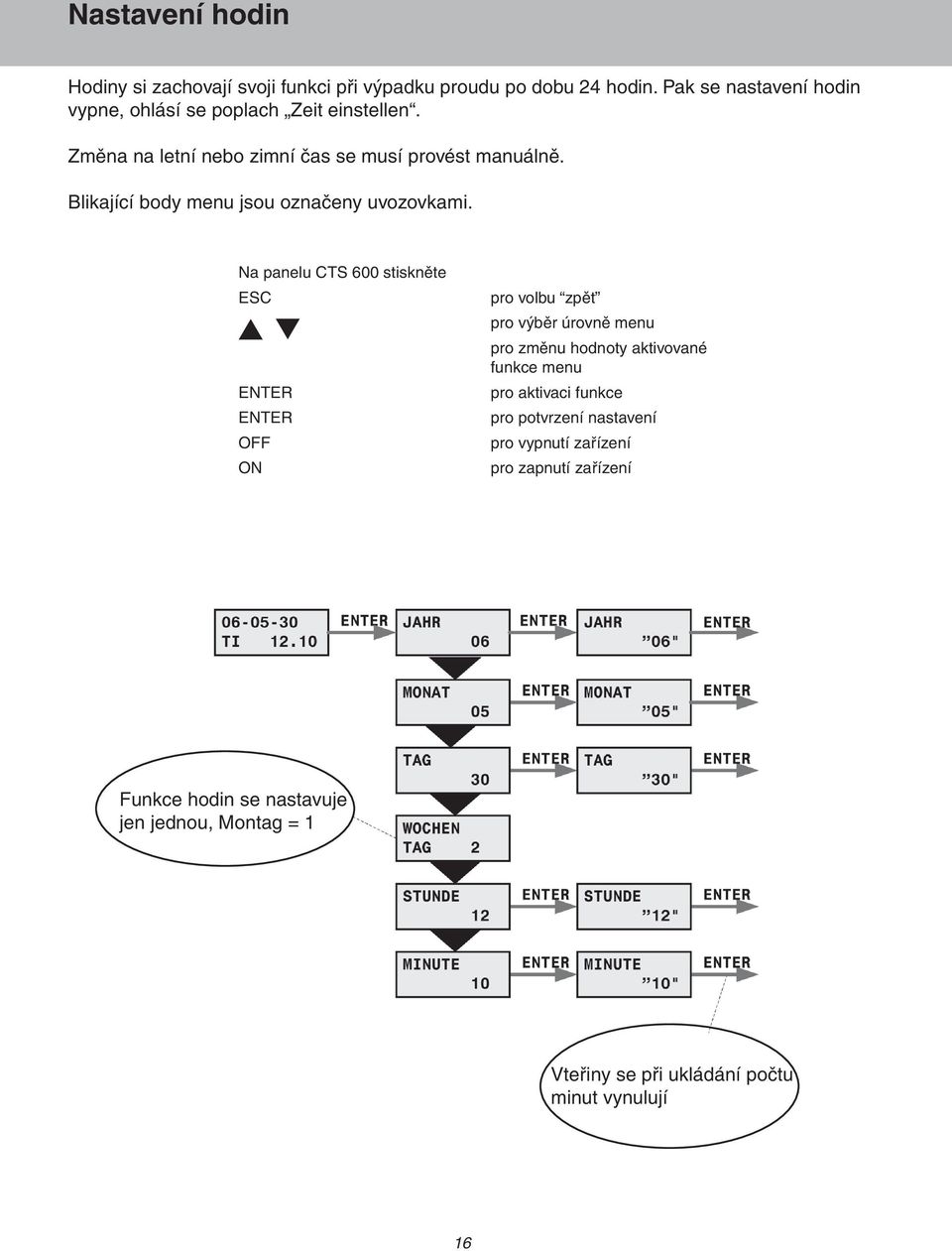

16 Nastavení hodin Hodiny si zachovají svoji funkci při výpadku proudu po dobu 24 hodin. Pak se nastavení hodin vypne, ohlásí se poplach Zeit einstellen. Změna na letní nebo zimní čas se musí provést manuálně. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Funkce hodin se nastavuje jen jednou, Montag = 1 Vteřiny se při ukládání počtu minut vynulují 16

17 Týdenní program Zařízení je vybaveno třemi standardními týdenními programy. Z výroby je nastaveno na program Je možné naprogramovat individuální týdenní program nebo standardní program s malými změnami. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Zde jsou tři standardní programy. Standardní programy se nedají vymazat. Mohou se vyvolat a upravit podle přání. Zde se mohou vymazat všechny uživatelem zvolené programy. Zařízení pak pracuje v AUTO modu. Provoz podle týdenního programu. Na hlavním menu je P. Provoz podle hlavního menu Zde je možnost nastavit vlastní program nebo změnit hodnoty ve standardním programu. Je-li více funkcí kódováno pro jeden čas, je aktivována ta poslední MO 3-6 Podle udaných hodnot pro týdenní program se mohou tyto kopírovat pro zbývající dny DI

18 Program den funkce čas větrání teplota Program 1 pondělí - pátek Sobota - neděle program 2 pondělí neděle program 3 pondělí - pátek vypnuto 21 Nastavení týdenního programu Den v týdnu Stupeň funkce, pro každý den je k dispozici 6 stupňů funkce Čas pro aktivování stupně funkce Stupeň větrání Zvolená pokojová teplota 18

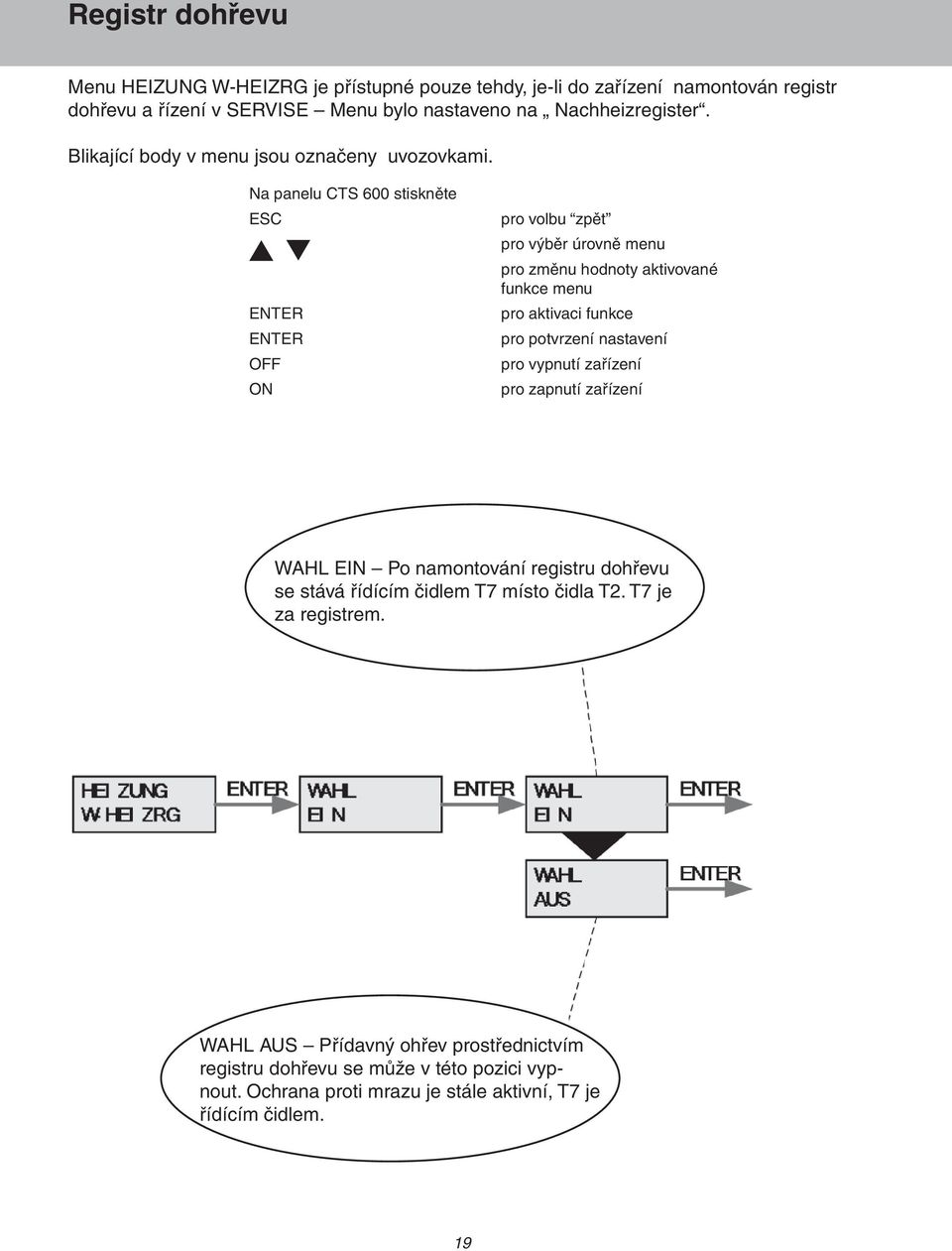

19 Registr dohřevu Menu HEIZUNG W-HEIZRG je přístupné pouze tehdy, je-li do zařízení namontován registr dohřevu a řízení v SERVISE Menu bylo nastaveno na Nachheizregister. Blikající body v menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení WAHL EIN Po namontování registru dohřevu se stává řídícím čidlem T7 místo čidla T2. T7 je za registrem. WAHL AUS Přídavný ohřev prostřednictvím registru dohřevu se může v této pozici vypnout. Ochrana proti mrazu je stále aktivní, T7 je řídícím čidlem. 19

20 Filtr vzduchu Menu LUFTFILTR dává uživateli možnost stanovit nastavení, při jakém časovém intervalu se zobrazí signál pro výměnu filtru nebo jeho vyčištění. Nilan Comfort je opatřen 2ks filtrů na přívodu respektive odvodu vzduchu. Tyto filtry musejí být min. 3x ročně kontrolovány a čištěny nebo vyměněny. K výměně se demontuje přední kryt, po té se dají filtr vyjmout. Před demontáží je nutné zařízení vypnout. Deskové filtry se dají vysát vysavačem nebo vyčistit mýdlovou vodou a pověsit k usušení. Nikdy neždímat! Jako příslušenství je možné dodat izolovaný box s filtrem EU 7 k namontování do vzduchového kanálu. Tento filtr může být jen vysáván vysavačem, ne čištěn vodou. Hlídač filtru může být namontován. Zařízení je z výroby nastaveno na interval 90 dní. Blikající body menu jsou označeny uvozovkami Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Návrh nastavení hlídačů filtrů: 2x diferencovaně stisknout při čistém filtru nebo podle potřeby. 20

21 Regulace teploty V menu TEMP STEUERG je možnost nastavit nejvyšší a nejnižší vnější teplotu. Blikající body menu jsou označeny uvozovkami. Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení Nejnižší teplota v létě, při nižší teplotě se zavře klapka. Ukáže se jen u zařízení s registrem dohřevu na obslužném panelu. Nejnižší teplota v zimě, při nižší teplotě se zavře klapka. Nejvyšší teplota na přívodu vzduchu v létě. Nejvyšší teplota na přívodu vzduchu v zimě. Minimální vnější teplota, při které bude zařízení ještě používáno v letním provozu. Klesne-li teplota pod 12 C, běží zařízení na zimní provoz. 21

22 Nastavení řeči Na tomto menu lze zvolit jazyk, který se bude zobrazovat na ukazatelích. Blikající body menu jsou označeny uvozovkami Na panelu CTS 600 stiskněte ESC OFF ON pro volbu zpět pro výběr úrovně menu pro změnu hodnoty aktivované funkce menu pro aktivaci funkce pro potvrzení nastavení pro vypnutí zařízení pro zapnutí zařízení 22

23 Nákresy Přívod vzduchu Odvod vzduchu Vnější vzduch Odvětrání vnější vzduch protiproudý výměník odtah vzduchu odvětrání odvětrávací dmychadlo přívod vzduchu přívodní dmychadlo pohled zprava odvod kondenzátu dohřev připojení dohřevu pohled zpředu pohled zleva pohled zhora 23

24 Nákresy vnější vzduch přívod vzduchu protiproudý výměník odvětrání pohled zpředu odtah vzduchu pohled zhora odvětrávací čidlo protiproudý výměník odvětrávací dmychadlo přívodní dmychadlo pohled zprava odvod kondenzátu dohřev pohled zpředu odvod kondenzátu pohled zleva přípoj dohřívače pohled zhora 24

25 Příslušenství - náhradní díly Filtr Typ počet objednací číslo Nilan Izolovaný pylový filtr s F-7 filtrem zabudovaný do přívodního kanálu Pylový filtr F Pylový filtr pro zabudování do Comfort 300 EC Filtr G3-2 kusy - Comfort 300 EC Filtr G3-2 kusy - Comfort 300 Top EC Plocha vodního topení včetně řízení Comfort 300 EC Comfort 300 Top EC Comfort 600 EC Elektrická topná plocha Comfort 300 EC a 300 Top EC - výkon 0,9 kw Comfort 600 EC - výkon 6 kw Náhradní díly/příslušenství Hygrostat CTS 600 řídící deska CTS 600 kompletní ovládací panel CTS 600 bílý kryt na panel HX Hlídač filtrů - bez hadice Hadice - 3m Tlumič vibrací (oscilace) Topný kabel pro odvod kondenzátu Topný kabel - Comfort EC
