Kruhové bednění s trapézovými nosníky

Transkript

1 Technické informace Kruhové bednění s trapézovými nosníky servis pro bednení ˇ PASCHAL s.r.o. Vyšehradská Praha 2 Tel.: Fax: info@paschal.cz

2

3 Obsah Popis, Technické údaje 4-5 Øezy Pøehled o segmentech cm 56 Vyrovnávací díly ,5cm 57 PE-vyrovnání, vyrovnávací plech cm 58 Nástavba ,5cm 59 Zaoblení cm 60 Segmentové spojení ,5cm 61 Vyrovnávací plech / odbednìní cm 62 Napínák pøes segmentový spoj ,5cm 63 Spínání cm 64 Napojení stìny ,5cm 65 Èelní uzavøení cm 66 Stìna na spádu/výškovì pøesazení ,5cm 67 Nábìh cm 68 Stabilizaèní vzpìry ,5cm 69 Pochozí konzolová lávka cm 70 Skladování cm 71 Transport jeøábem cm 72 Vzpìra jednostranného bednìní cm 73 Šplhání cm 74 Vzpìra jedn. bednìní 3m 75 Vzpìra jedn. bednìní 4m 76 Vzpìra jedn. bednìní 6m 77 Šplhání jednostrannì 78 Šplhání oboustrannì 79 Technické zmìny se vyhrazují! Výpoèet vyrovnání Rejstøík Copyright reserved by PASCHAL -3-

4 Popis, technické údaje Segment Napínák M20 pøes spoj segmentu Podepøení Pochozí konzolová lávka Vnitøní polomìr Obr.1 Kruhové bednìní trapézového nosníku se používá k bednìní oblých èástí stìn nebo kruhových nádrží. Existují segmenty pro vnitøní prùmìr 2,00-5,00 m a ostatní segmenty pro vnitøní prùmìr 5,00 m a vìtší. 2 Dovolený tlak èerstvého betonu èiní 60kN/m podle DIN Pøitom se dodržují tolerance rovnosti pro betonové plochy podle DIN 18202, tab. 3, øádka 7. Bednící vrstva je z pøekližek z finské bøízy. Pro -4- segmenty 2-5 m má tlouš ku 18 mm a pro segmenty o > 5 m má tlouš ku 21 mm. Bednící vrstva je pøipevnìna na trapézové nosníky. Na nich jsou pøestavitelné pásové prostøedky a napínáky M20. Rùzné prùmìry pro bednìní vyžadují rozdílná zakøivení bednící vrstvy. Ta se nastavují pásovými prostøedky a napínáky M20. Na pásové prostøedky se dají namontovat konzolové lávky a stabilizaèní vzpìry. Kromì jiného slouží i jako uložení pro kloubové matky.

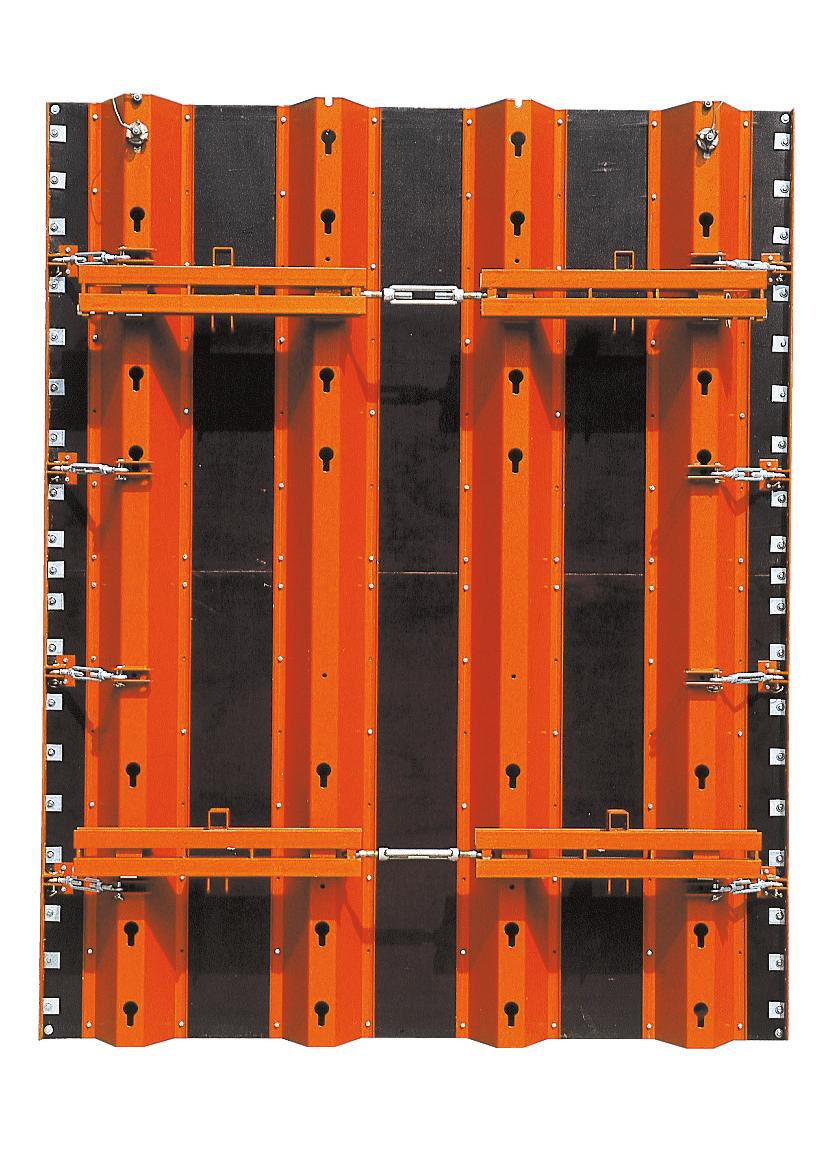

5 Popis, technické údaje Segment se 4 trapézovými nosníky Ètvrtsegment Polovièní segment Vyrovnávací plech PE-vyrovnání Vyrovnávací dil Obr.2 Vnitøní prùmìr Vnìjší prùmìr o é é á jí a t ì U kruhového bednìní trapézových nosníkù se rozlišují vnìjší a vnitøní segmenty. Velkoplošné segmenty mají po 4 trapézových nosnících. Kromì jiného existují polovièní segmenty se 2 trapézovými nosníky a ètvrtsegmenty s 1 trapézovým nosníkem (viz str. 12). U kruhového bednìní pro Ø 2-5 m jsou k dispozici pouze segmenty se dvìma popø. jedním trapézovým nosníkem (viz str. 12). Zde je bednící vrstva segmentù již pøedem -5- zaoblená. Bednìní se spíná spínacími tyèemi DW15 a kloubovými matkami. Na základì rozdílných prùmìrù stìn se mùže vyskytnout potøeba vyrovnání mezi segmenty (viz výpoèet str ). Za tímto úèelem jsou k dispozici PE-vyrovnání a vyrovnávací díly. Pøi bednìní uzavøených nádrží se musí vnitønì zabudovat vyrovnávací plech, aby se mohlo provést odbednìní.

6 Pøehled o segmentech Uložení pro pochozí konzolovou lávku Vnìjší pás/vnitøní pás Závìsný svorník Ø26/21 Bednící vrstva Napínák M16 Spojovací úhelník segmentù Závìs napínáku - navaøený Zámkový otvor Napínák M24 Závìs pro stabilizaèní vzpìru Segmenty pro vnitøní prùmìr >5,0 m Art. èís. Oznaèení artiklu Hmotnost Vnìjší segment 240x300cm 540,00kg Vnitøní segment 230x300cm 524,00kg Vnitøní segment 222x300cm 521,00kg -6-

7 Pøehled o segmentech Uložení pro pochozí konzolovou lávku Vnìjší pás/vnitøní pás Závìsný svorník Ø26/21 Bednící vrstva Napínák M16 Spojovací úhelník segmentù Závìs napínáku - navaøený Zámkový otvor Závìs pro stabilizaèní vzpìru Segmenty pro vnitøní prùmìr >5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 120x300cm Vnìjší segment 60x300cm Vnitøní segment 115x300cm Vnitøní segment 57,5x300cm Hmotnost 286,00kg 135,00kg 280,00kg 134,00kg Segmenty pro vnitøní prùmìr 2,0-5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 125,5x300cm Vnìjší segment 62,5x300cm Vnitøní segment Vnitøní segment ,5x300cm 55,5x300cm Hmotnost 303,00kg 134,00kg 279,00kg 130,00kg

8 Pøehled o segmentech Bednící vrstva Napínák M20 Závìsný svorník Ø26/21 Spojovací úhelník segmentù Závìs napínáku - navaøený Napínák M24 Uložení pro pochozí konzolovou lávku Vnìjší pás/vnitøní pás Napínák M16 Závìs pro stabilizaèní vzpìru Zámkový otvor Segmenty pro vnitøní prùmìr >5,0 m Art. èís Vnìjší segment Vnitøní segment Vnitøní segment Oznaèení artiklu 240x150cm 230x150cm 222x150cm Hmotnost 297,00kg 290,00kg 288,00kg -8-

9 Pøehled o segmentech Bednící vrstva Napínák M20 Závìsný svorník Ø26/21 Spojovací úhelník segmentù Závìs napínáku - navaøený Uložení pro pochozí konzolovou lávku Vnìjší pás/vnitøní pás Napínák M16 Závìs pro stabilizaèní vzpìru Zámkový otvor Segmenty pro vnitøní prùmìr >5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 120x150cm Vnìjší segment 60x150cm Vnitøní segment 115x150cm Vnitøní segment 57,5x150cm Hmotnost 159,00kg 67,50kg 156,00kg 64,50kg Segmenty pro vnitøní prùmìr 2,0-5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 125,5x150cm Vnìjší segment 62,5x150cm Vnitøní segment 110,5x150cm Vnitøní segment 55,5x150cm -9- Hmotnost 156,00kg 50,00kg 139,00kg 48,00kg

10 Pøehled o segmentech Bednící vrstva Závìs napínáku - navaøený Závìsný svorník Ø26/21 Spojovací úhelník segmentù Vnìjší pás/vnitøní pás Napínák M16 Závìs napínáku - navaøený Závìsný svorník Ø26/21 Spojovací úhelník segmentù Vnìjší pás/vnitøní pás Napínák M16 Segmenty pro vnitøní prùmìr >5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 240x75cm Vnìjší segment 120x75cm Vnìjší segment 60x75cm Vnitøní segment 230x75cm Vnitøní segment 222x75cm Vnitøní segment 115x75cm Vnitøní segment 57,5x75cm Hmotnost 168,00kg 90,00kg 45,30kg 162,00kg 161,00kg 87,00kg 35,00kg Segmenty pro vnitøní prùmìr 2,0-5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 125,5x75cm Vnìjší segment 62,5x75cm Vnitøní segment 110,5x75cm Vnitøní segment 55,5x75cm -10- Hmotnost 90,00kg 41,00kg 88,00kg 40,00kg

11 Pøehled o segmentech Napínák M20 Otvor pro místo spínání Závìs napínáku - navaøený Spojovací úhelník segmentù Závìsný svorník Ø26/21 Nástavbový díl, navaøený Matice DW15 Napínák M20 Otvor pro místo spínání Závìs napínáku - navaøený Spojovací úhelník segmentù Závìsný svorník Ø26/21 Nástavbový díl, navaøený Matice DW15 Segmenty pro vnitøní prùmìr >5,0 m Art. èís. Oznaèení artiklu Vnìjší segment 240x37,5cm Vnìjší segment 120x37,5cm Vnìjší segment 60x37,5cm Vnitøní segment 230x37,5cm Vnitøní segment 222x37,5cm Vnitøní segment 115x37,5cm Vnitøní segment 57,5x37,5cm Hmotnost 90,00kg 47,00kg 26,00kg 88,00kg 87,50kg 47,00kg 26,00kg Segmenty pro vnitøní prùmìr 2,0-5,0 m Art. èís. Oznaèení artiklu Hmotnost Vnìjší segment 125,5x37,5cm 52,50kg Vnìjší segment 62,5x37,5cm 27,00kg Vnitøní segment 110,5x37,5cm 46,50kg Vnitøní segment 55,5x37,5cm 25,00kg -11-

12 Pøehled o segmentech Segmenty pro vnitøní prùmìr >5,00 m D = 5,40m min D = 5,00m min D = 5,00m min -12-

13 8 Pøehled o segmentech Pøímý stav D = 5,40m min D = 5,00m min Segmenty pro vnitøní prùmìr 2,00-5,00 m D = 2,40m D = 6,50m min max D = 2,40m D = 6,50m min max D = 2,00m D = 5,60m min max D = 2,00m D = 5,60m min max -13-

14 Vyrovnávací díly Art. èís. Oznaèení artiklu Hmotnost Vyrovnávací díl 6x37,5cm 2,40kg Vyrovnávací díl 8x37,5cm 2,50kg Vyrovnávací díl10x37,5cm 2,70kg Vyrovnávací díl12x37,5cm 2,80kg Vyrovnávací díl14x37,5cm 2,90kg Vyrovnávací díl16x37,5cm 3,00kg Vyrovnávací díl18x37,5cm 3,10kg Vyrovnávací díl20x37,5cm 3,30kg Vyrovnávací díl 6x75cm 4,90kg Vyrovnávací díl 8x75cm 5,05kg Vyrovnávací díl 10x75cm 5,40kg Vyrovnávací díl 12x75cm 5,60kg Vyrovnávací díl 14x75cm 5,90kg Vyrovnávací díl 16x75cm 6,05kg Vyrovnávací díl 18x75cm 6,30kg Vyrovnávací díl 20x75cm 6,50kg Vyrovnávací díl 6x150cm 9,90kg Vyrovnávací díl 8x150cm 10,40kg Vyrovnávací díl10x150cm 10,80kg Vyrovnávací díl12x150cm 11,20kg Vyrovnávací díl14x150cm 11,70kg Vyrovnávací díl16x150cm 12,05kg Vyrovnávací díl18x150cm 12,55kg Vyrovnávací díl20x150cm 13,50kg Vyrovnávací díl 6x300cm 19,00kg Vyrovnávací díl 8x300cm 20,00kg Vyrovnávací díl10x300cm 21,50kg Vyrovnávací díl12x300cm 22,40kg Vyrovnávací díl14x300cm 23,50kg Vyrovnávací díl16x300cm 24,50kg Vyrovnávací díl18x300cm 25,20kg Vyrovnávací díl20x300cm 25,60kg šíøka

15 PE-vyrovnání, vyrovnávací plech a element Plastové vyrovnání (PE) Vyrovnávací plech 2/ / / / Vyrovnávací element 5/ /6 5/6 Art. èís. Oznaèení artiklu PE-vyrovnání PE-vyrovnání PE-vyrovnání PE-vyrovnání PE-vyrovnání PE-vyrovnání PE-vyrovnání PE-vyrovnání Vyrovnávací plech Vyrovnávací plech Vyrovnávací plech Vyrovnávací plech Vyrovnávací plech Vyrovnávací element Vyrovnávací element Vyrovnávací element Vyrovnávací element Vyrovnávací element 2 x 37,5cm 4 x 37,5cm 2 x 75cm 4 x 75cm 2 x 150cm 4 x 150cm 2 x 300cm 4 x 300cm 8 x 37,5cm 8 x 75cm 8 x 150cm 8 x 300cm 5x62,5cm 6x62,5cm 5x75cm 6x75cm 5x150cm 6x150cm Hmotnost 0,50kg 1,00kg 1,00kg 2,00kg 2,00kg 4,00kg 4,00kg 8,00kg 1,95kg 3,90kg 7,80kg 14,30kg 4,70kg 5,00kg 5,40kg 5,80kg 11,00kg 11,60kg -15-

16 Nástavba Segmenty pøi provádìní nástavby Nastavované segmenty 2 šrouby na 1 segment Nástavbový díl namontovaný na horním segmentu Zámkový otvor v nástavbovém dílu Zámkový otvor v segmentu Obr.3 Pøi provádìní nástavby se smontují do výšky dva nebo více segmentù. Pro vzájemné spojení a vyztužení je zapotøebí nástavbových dílù. U prùmìrù nad 14 m je možné provádìt nástavbu ve vertikální poloze. U menších prùmìrù se díly smontují vleže. Pøitom se doporuèuje, aby se segmentové jednotky smontovaly nezaoblené. Segmenty se položí na kozlíky. Sešroubujte nejdøíve všechny nástavbové díly budoucího segmentu. Za tím úèelem zasuòte nástavbový díl do trapézového Obr.4 nosníku, až jsou dva otvory a nástavbový díl v jedné rovinì. Potom zastrète šroub s plochou hlavou do zámkového otvoru a zasuòte dolù tak, aby se ètyøhran šroubu nacházel ve štìrbinì zámkového otvoru. Zabudujte pojistnou destièku a podložku na šroub a našroubujte na nìj matici. Každý nástavbový díl je nyní pøipevnìn dvìma šrouby na trapézovém nosníku. Nyní zasuòte segment s nástavbovým dílem do druhého segmentu tak, až segmenty na sebe pøesnì doléhají. -16-

17 Provádìní nástavby Nástavbový díl trapézového nosníku Použití jako nástavbový segment Art. Èís. : Hmotnost : 17,00kg Pojistná destièka Podložka Matka M20 Šroub s kulovou hlavou Spínací místo mùže v závislosti na výšce odpadnout Použití jako nástavbový segment zespodu Obr.5 Obr.6 Obr.7 Navaøený nástavbový díl Matka DW15 v u ù e e a íl y Nyní se sešroubují zbylé zámkové otvory nástavbových dílù. Nástavbové díly se mají používat mezi segmenty o výšce 300 cm, 150 cm a 75 cm. Na segmentu o výšce 75 cm je možné namontovat max. jeden nástavbový díl (nahoøe nebo dole). Pokud byl již jeden nástavbový díl namontován, je na druhé stranì možné provést ještì nástavbu segmentem o výšce 37,5 cm. Pøi montování nástavbového dílu se musí nejdøíve odstranit pásové prostøedky. Pro segmentové výšky nad 9,00 m je nutné používat nástavbový díl (Art. èís.: ) Segmenty výšky 37,5 cm mají již navaøené nástavbové díly. Ty se zastrèí v segmentu, ležícím pod popø. nad, do trapézových nosníkù. Poté se zavedou navaøené tyèe DW15 do nejvrchnìjších, popø. nejspodnìjších, klíèových otvorù a sešroubují se upínacími maticemi. Segment o výšce 37,5 cm se dá namontovat na každý segment nahoøe nebo dole. -17-

18 Zaoblení Vodící špalík Pojistná matice Pøestavitelný šroub Obr.8 Vnitøní pás Napínák M24 Napínák M16 Šablona Obr.9 Pøíprava 1.) Je zapotøebí pøipravit vhodnou úložnou plochu (napø. kozlíky). 2.) Vyhotovte 4 šablony (2 vnitøní, 2 vnìjší), které mohou nést hmotnost bednìní. U výšek nad 5,0 m je zapotøebí 6 šablon (3 vnitøní, 3 vnìjší). 3.) Pøipevnìte uvedené šablony na ukládací plochu (napø. šablony s hranoly namontovat na kozlíky) Postup nastavení 4.) Uvolnìte pojistnou matici pro pøestavitelný šroub na vnitøním nebo vnìjším pásu a pojistné matice pro napínáky M24 a M16. Otoète všechny napínáky M24 na hrubé nastavení 2 až 3 otáèky od odpovídajícího natoèení. K tomu se používá multiklíè SW36/27-SW30/24. 5.) Nyní otáèejte napínáky vnitøních a vnìjších pásù tak, aby se dosáhlo stejnomìrného natoèení segmentu. Pøitom se vždy nejdøíve pøestaví všechny pásy jedné strany (zleva nebo

19 í Zaoblení Obr.10 Vodící špalík Pojistná matice Pøestavitelný šroub Napínák M24 Šablona Napínák M16 Vnìjší pás Obr.11 ý é e ž e h o e o zprava od napínáku M24) a následnì pásy druhé strany. Vhodným nástrojem pro tento postup je stavìcí klíè Sw30. 6.) Pokud segment nedoléhá segmentovými spojovacími úhelníky na šablonu, mùžete nastavit diagonální napínáky M16 až na konec. Jinak otáèejte diagonální napínáky M16 tak dlouho, než se i zde dosáhne stejného zakøivení. K tomu se používá multiklíè. Nejdøíve se nastaví jedna strana, a poté druhá strana ) Opakujte kroky 4 až 6 tak dlouho, až segment doléhá celoplošnì na šablony. Pøi pøesném nastavení se musí poèet otáèek snížit. 8.) Na konci postupu nastavení opìt pevnì utáhnìte pojistné matice nastavitelného šroubu, napínáku M24 a diagonálního napínáku M16.

20 Zaoblení Stavìcí klíè SW30 Art. Èís. : Hmotnost : 1,51kg Obr.12 Multiklíè SW36/27-SW30/24 Art. Èís. : Hmotnost : 1,40kg SW27 SW36 Obr.13 SW30 SW24 Tab.1 Klíèový otvor SW36 Funkce - napínák M24 pøestavit - pojistnou matici M24 utáhnout Pøíklad použití - napínák M24 mezi vnitøním/vnìjším pásem u segmentù 222/230/240 cm - napínák M24 mezi spojkou napínáku se 2 otvory pøi prodloužení s teleskopickými nosníky SW27 - napínák M20 pøestavit - napínák M20 pøes segmentový spoj - napínák M20 u segmentových výšek 37,5/150 cm SW30 SW24 - pojistnou matici M20 utáhnout - pøestavitelný šroub M20 nastavit - našroubovat díly pøíslušenství šroubem M20 - napínák M16 pøestavit - pojistnou matici M16 utáhnout - pojistná matice pro napínák M20 - pøestavitelný šroub M20 a pojistná matice na vnìjším/vnitøním pásu - montáž nástavbového dílu - montáž spojky napínáku se 2-otvory - montáž držáku èelního postavení - napínák M16 mezi úhelníkem segmentového spoje a vnìjším nosníkem 9.) Nastavený segment se mùže nyní pomocí závìsu a jeøábu z šablony sejmout a uložit až do místa nasazení. K zaoblení jsou k dispozici multiklíè SW36/27- SW30/24 a stavìcí klíè SW30. Poèet potøebných klíèù závisí na bednící výšce, protože všechny napínáky, popø. pásy vertikální øady, se pøestavují souèasnì (max. tolik klíèù, kolik osob je pøi postupu zaoblení pøítomno) Segment vysoký 300 cm : - 2 stavìcí klíèe - 2 multiklíèe Segment vysoký 150 cm : - 1 stavìcí klíè - 2 multiklíèe Segment vysoký 75 cm : - 1 stavìcí klíè - 1 multiklíè Segment vysoký 37,5 cm: - 1 multiklíè

21 í Spojení segmentù Spojovací èep Art. Èís. : Hmotnost : 0,19kg Spojovací èep 5-kolíkový Art. Èís. : Hmotnost : 0,30kg Èep Rukoje Talíøová pružina Rukoje Talíøová pružina Kolík Obr.14 Èep Obr.15 Èep zastrèit do otvoru Èep otoèit o 90 Obr.16 Jako spojovací prostøedky pro jednotlivé segmenty slouží spojovací èep popø. spojovací èep 5-kolíkový. Ve spojovacích úhelnících segmentù jsou èepové otvory popø. podélné otvory. I díly, které jsou zabudovány k segmentùm jako vyrovnání, mají takové otvory. Spojovací èep se skládá z kolíku, rukojeti a talíøové pružiny (obr. 14). U spojovacího èepu 5-kolíkového je k dispozici ještì více kolíkù (obr. 15), které umožòují -21- zabudování 2 cm, popø. 4 cm, širokého PEvyrovnání. Spínací síla integrované talíøové pružiny zajistí tìsný spoj segmentù. Pøi montáži zastrète spojovací èep do otvorù spojovacího úhelníku segmentu, které jsou pro to urèeny. Nyní èepem otoète o 90 (obr. 16). Zabudování 5-kolíkového spojovacího èepu se provádí obdobnì, pouze s tím rozdílem, že je nutné dbát na správnou polohu kolíkù (obr.18).

22 Spojení segmentù Obr spojovacích èepù 6 spojovacích èepù 3 spojovací èepy 2 spojovací èepy Spojení segmentù bez vyrovnání Spojení segmentù s 2 cm PE-vyrovnáním Spojení segmentù se 4 cm PE-vyrovnáním Spojení segmentù s vyrovnávacím elementem Spojení segmentù s vyrovnávacím dílem Obr.18 Poèet spojovacích èepù je závislý na výšce jednotlivých segmentù (obr. 17). Z vnitøních a vnìjších polomìrù vyplývají rozdílné délky stìn. To èasto vyžaduje na jedné stranì vyrovnání délek (výpoèet vyrovnání str ). K tomu jsou k dispozici PE-vyrovnání a vyrovnávací díly. PE-vyrovnání má šíøku 2 cm popø. 4 cm a vyrovnávací díly 6 cm až 20 cm (odstupòovanì po 2 cm). Je možné rovnìž použít 5 cm popø. 6 cm široký vyrovnávací element rasterového bednìní Svým konstrukèním provedením se mùže vyrovnávací díl ohnout podle zakøivení polomìru. U malých polomìrù se proto dává pøednost vyrovnávacímu elementu. Další možností je mnohoúhelníkový vyrovnávací element. Používá se pøedevším u velkých tlouš ek stìn (viz str. 82), pokud se musí dodateènì provádìt spínání. Mezi dva segmenty se smí zabudovat vyrovnání max. 20 cm. Pokud je vyrovnání vìtší, pak se umístí mezi oba segmenty ještì jedno místo spínání.

23 Vyrovnávací plech / odbednìní Spojovací úhelník segmentù Vyrovnávací plech 8cm Spojovací èep 5-kolíkový Obr.19 3 Spojovací úhelník segmentù Vyrovnávací plech 8cm Spojovací èep 5-kolíkový Obr.20 5 Spojovací úhelník segmentù Vyrovnávací plech 8cm Spojovací èep 5-kolíkový Obr.21 7 Pøi betonování uzavøeného okruhu se vyskytnou napìtí, takže elementy se navzájem na sebe tlaèí. To znesnadòuje odbednìní vnitøních segmentù. Proto se musí naplánovat na minimálnì jednom segmentovém spoji vùle odbednìní. Vyrovnávacím plechem 8 cm se vytvoøí vùle 3,5 nebo 7 cm. Vyrovnávací plech se pøipevní pomocí 5- kolíkového spojovacího èepu na spojovacích úhelnících segmentù obou sousedních -23- segmentù. Nastavený rozestup se dodrží uspoøádáním kolíkù. Segmenty se pøi betonování nemohou posunout. Pøi odbednìní se uvolní 5-kolíkový spojovací èep. Poté se dají segmenty, stojící proti sobì, posunovat.

24 Napínák pøes segmentový spoj Napínák M20 Závìs napínáku - navaøený Obr.22 Sklopná závlaèka Závìsný èep Napínák M20 Art. èís. Oznaèení artiklu Hmotnost Napínák M mm 1,60 kg Napínák M mm 2,10 kg Napínák M mm 2,70 kg Napínák M mm 3,30 kg Závìsný èep 26/21 mm 0,26 kg Sklopná závlaèka pro 0,02 kg závìsný èep Obr.23 Tab.2 Pøes každý segmentový spoj je nutné namontovat napínáky. Pøispívají ke zvýšení stability u velkoplošného použití. To je obzvláštì dùležité pøi použití vyrovnávacích dílù mezi segmenty. Pøi postavení bednìní usnadòuje napínák správné nastavení bednìní, obzvláštì u malých polomìrù. Napínák M20 se pøipevòuje na navaøené závìsy vnìjších trapézových nosníkù. K tomu je urèen závìsný èep, který je již na závìsech -24- napínákù namontovaný. Pøi umístìní napínáku M20 nastavte nejdøíve délku napínáku pøibližnì. Nyní odstraòte sklopnou závlaèku ze závìsného èepu. Poté umístìte napínák na závìsném èepu a zajistìte opìt sklopnou závlaèkou. U vnìjších segmentù se napínák pne na tlak a u vnitøních segmentù se pne na tah.

25 j Napínák pøes segmentový spoj t Pos.1 Pos.1 Pos Žádný napínák Pozice napínáku a závìsného èepu Poèet napínákù na každou výšku segmentu ( poèet øad napínákù) Pos.1 Pos.2 Pouze pro výšku bednìní 150cm a 187,5cm Napínák M20 Závìsný èep Závìsný èep Napínák M20 Pouze pro výšku bednìní 75cm a 112,5cm Pos.1 1 Pos Pos.1 2 Pos.2 1 Pos e e é e u Obr.24 Poèet požadovaných napínákù závisí na výšce segmentu. 3,00 m vysoký segment 2 napínáky 1,50 m vysoký segment 1 napínák 0,75 m vysoký segment 1 napínák 0,375 m vysoký segment žádný napínák Je nutné naplánovat pro každý segmentový spoj minimálnì 2 napínáky. Pokud je bednící výška pouze 1,50 m nebo 1,875 m, pak se musí umístit 2 napínáky na segmentu o výšce 150 cm. U bednící výšky 75 cm nebo 112,5 cm se musí naplánovat také 2 napínáky. Pokud se použije segment o výšce 37,5 cm samostatnì, musí se použít 1 napínák. -25-

26 Šíøky segmentù 222/230/240 cm 115/120 a 110.5/120.5 cm Šíøky segmentù 57.5/60 cm a 55.5/62,5 cm Spínání Obr.25 U segmentu z trapézových nosníkù jsou uspoøádána místa spínání mezi dva trapézové nosníky. Proto je vybaven segment vnitøními popø. vnìjšími pásy. Zastrète spínací tyè DW15 otvory v bednící vrstvì a pásy. Poté ji zašroubujte kloubovými matkami. Segmenty pouze s jedním trapézovým nosníkem (57,5/60 popø. 55,5/62,5 cm) nemají žádné pásy. Zde se prostrèí spínací tyè -26- zámkovým otvorem trapézového nosníku. V bednící vrstvì jsou opìt k dispozici odpovídající otvory. Každé naplánované místo spínání v segmentu se musí osadit spínací tyèí. Pokud se dosadí segment o výšce 37,5 cm nahoru, nemusí se spínat. Pokud se však tento segment použije jako nejnižší segment, musí se použít spínací tyè. Pøeklenovacím tømenem se mùže snížit poèet míst spínání v betonu. Nahrazuje nejvyšší místo spínání.

27 í Spínání Pøeklenovací tømen s klínem Art. Èís. : Hmotnost : 2,51kg PVC-trubka Pøeklenovací tømen s klínem Klín Obr.26 Vratový èep Pøeklenovací tømen s klínem pro výšku segmentu 37,5 cm Art. Èís. : Hmotnost : 1,80kg Obr.27 PVC-trubka Obr.28 Matice Šroubový díl Obr w 23 5 Vnitøní pás Matka kloubová DW15 Spínací tyè DW15 V í v o í t í Pøeklenovací tømen se namontuje do nejvrchnìjšího zámkového otvoru každého trapézového nosníku. U pøeklenovacího tømene s klínem zastrète vratový èep do zámkového otvoru a posuòte ho smìrem dolù až na doraz. Zatluète klín dolù doleva dokud se tømen pevnì neusadí na trapézovém nosníku. U pøeklenovacího tømene pro 37,5 cm vysoké segmenty prostrète šroubový díl tømene zámkovým otvorem. Odšroubujte z vnitøní -27- strany trapézového nosníku matici. Aby se dosáhlo správného vzájemného rozestupu segmentù, je možné používat PVCtrubku. Trubka je potom o 47 cm vìtší než tlouš ka stìny (obr. 29). Jiná možnost je zajistit pøeklenovací tømen šestihrannou maticí nebo pomocí prkna dodržovat odstup. Pokud se použije u segmentu o výšce 37,5 cm pøeklenovací tømen, pak se musí i navzdory tomu zabudovat u segmentù o výšce 150 cm a 300 cm místa spínání na všech pásech.

28 Napojení stìny Pøíèná traverza 85 cm Hranol - dodávka stavby Otvor po spínání z pøedešlého taktu Obr.30 Spojovací úhelník segmentù doléhá ke stìnì 240 Vìtší vyrovnání mezi segmenty z dùvodu doražení úhelníku ke stìnì 222 Obr.31 Pøi napojení stìny jako prodloužení stìny se provádí pøesah na betonu. Napnìte traverzy pøes spojovací úhelníky segmentu, aby se dosáhlo tìsného dolehnutí segmentù na beton. Zakotvìte je v otvorech míst spínání pøedešlého taktu. U svislého napojení stìny zajeïte se segmenty trapézového nosníku na doraz ke zdi. Vyrovnání, které je na jedné stranì zapotøebí, pøiètìte k vyrovnání na segmentovém spoji a umístìte tam odpovídající vyrovnání. Pokud -28- bednìní nedoléhá na stranì bednící vrstvy na stìnu a spojovací úhelník segmentu je zablokován, namontujte malé vyrovnání mezi spojovací úhelník segmentu a stìnu a pøipevnìte jej. To samé platí, pokud vyrovnání na konci stìny není posunuto. Pokud je bednìní z trapézových nosníkù ke stìnì našikmo, je v tom pøípadì nutné pøiøíznout na kratší stranì vyrovnání. Na druhé stranì umístìte bednící vrstvu na segment, a to pomocí dobedòovacího úhelníku 21 mm.

29 Wandanschluss Dobedòovací úhelník na bednící vrstvu 21 mm Art. Èís. : Hmotnost : 0,45kg Bednící vrstva na vyrovnání-dodávka stavby Pøekližka 21mm oboustrannì Dobedòovací úhelník na bednící vrstvu 21 mm Obr.32 Obr.33 Odpovídající døevìné vyrovnání Mnohoúhelníkové vyrovnání vnìjší Mnohoúhelníkové vyrovnání vnitøní 222 Obr.34 a e zi a í e é é o Bednící vrstva se musí na stìnì ještì jednou zakotvit. V závislosti na sklonu stìny se mùže stát, že se na obou stranách musí pøiøíznout vyrovnání nebo se musí pracovat na obou stranách s bednící vrstvou. Pokud je bednící vrstva delší než 30 cm, musí se v ní ještì jednou provést spínání. Za tím úèelem se umístí vertikální trám. Kruhové bednìní Trapez se mùže používat v kombinaci s jinými bednícími systémy Paschal. Poøadí èepových otvorù ve spojovacím úhelníku segmentù z trapézových -29- nosníkù a v rámu rastrových elementù jsou stejná. Mùžete bezproblémù namontovat na segmenty trapézového bednìní rastry 75 cm a 150 cm popø. velkoplošné elementy o výšce 300 cm a 150 cm. U ostatních výšek zabudujte mezi tyto dva systémy vyrovnávací element 5/6 cm popø. pøekontrolujte shodu èepových otvorù. Pokud je tøeba bednìní Trapez spojit se systémy Logo nebo Athlet, pak je nutné použít pøechodové elementy tìchto bednících systémù.

30 Èelní uzavøení Distanèní lišta 6-50 cm Art. Èís. : Hmotnost : 1,50kg Obr.36 Obr Bednící pláš - dodávka stavby Hranol - dodávka stavby Spojovací èep Distanèní lišta Tab.3 Tlouš ka Otvory stìny [cm] , , , , , , , , , , , , , , , Pokud se stìny betonují v nìkolika taktech, vzniknou pracovní spáry. Ty vyžadují zabudování spárového pásu a pokraèování výztuže. Èelní bednìní na konci stìny se musí provést døevìné dodávkou stavby. Odvedení tlakových sil, které na toto koncové uzavøení pùsobí, se provádí distanèními lištami, které jsou spojeny spojovacími èepy s bednícími elementy. 14 otvorù umožòuje nastavení tlouš ky stìny v rozmezí 6-50 cm, viz Tab Stejným zpùsobem se mùže provádìt i bednìní konce stìny. Poèet distanèních lišt vyplývá ze závislosti na bednící výšce, jak je dále uvedeno: 0,75 cm 2 kusy ; 1,50 m 3 kusy 2,25 cm 5 kusù ; 3,00 m 7 kusù 3,75 cm 9 kusù ; 4,50 m 10 kusù 5,25 cm 12 kusù ; 6,00 m 14 kusù 6,75 cm 16 kusù ; 7,50 m 17 kusù Distanèní lišty se rozdìlí rovnomìrnì na výšku a hranoly se zvolí v dostateèné velikosti.

31 í Èelní uzavøení Hranol - dodávka stavby Bednící pláš - dodávka stavby Distanèní lišta cm Spojovací èep Køídlová matka DW15 Držák èelního uzavøení Spínací tyè DW15 Matka kloubová DW15 Dvojitý pás 120 l=180cm Obr.37 í a u Èelní uzavøení s dvojitým U-pásovým prostøedkem a držákem èelního uzavøení se používá u tlouš ky stìn vìtším než 50 cm a èel, která se nedají zajistit distanèní lištou. Pøipevnìte držák èelního uzavøení na prvním trapézovém nosníku vnitøního, popø. vnìjšího segmentu. Pøitom se musí trapézový profil nacházet mezi vnitøní deskou a držákem èelního uzavøení (obr.39). Držáky èelního uzavøení se montují pøed provádìním nástavby, popø. postavením bednìní Pro koncové uzavøení se musí zvolit dvojitý U- pásový prostøedek s výškou minimálnì 12 cm. Zasuòte spínací tyè DW15 držákem èelního uzavøení. Pøes spínací tyè se pøipevní dvojitý U- pásový prostøedek. Sešroubujte spínací tyè na stranì pásu kloubovou matkou. Pro šroubový spoj u držáku použijte køídlovou matici. Toto koncové uzavøení se mùže použít až do max. tlouš ky stìny 1,20m. U vìtší tlouš ky stìn musí být koncové uzavøení ještì podepøeno.

32 Èelní uzavøení Držák èelního uzavøení kompl. Art. Èís. : Hmotnost : 2,90kg Šroub s plochou kulovou hlavou M20x50 Mu Držák èelního uzavøení Vnitøní podložka Obr.38 Obr.39 Distanèní lišta cm Art. Èís. : Hmotnost : 3,50kg Obr.40 Pro usnadnìní zabednìní a zajištìní pøesné tlouš ky stìn se na èelním uzavøení ještì umístí distanèní lišty. Distanèní lištu cm mùžete použít u tlouš ky stìn od cm v 5-ti cm rozestupu. Poèet dvojitých U-pásových prostøedkù je závislý na výšce segmentù: 3,00 m vysoký segment 3 pásy 1,50 m vysoký segment 2 pásy 0,75 m vysoký segment 1 pás -32-

33 í Stìna na spádu Teleskopický nosník 56,5cm Art. Èís. : Hmotnost : 13,00kg Obr.41 Teleskopický nosník 100cm Art. Èís. : Hmotnost : 18,00kg Bednící pláš 21mm Spojka napínáku Obr.42 Teleskopický nosník Napínák M24 Dvojitý pás 120x900 Obr.43 Dodateèná spínací tyè Spojovací úhelník Stìny na spádu se dobedòují teleskopickými nosníky a bednící vrstvou 21 mm. Teleskopický nosník se dá plynule vysunout. Mezi jednotlivé segmenty je nutné zabudovat 5/6 vyrovnávací element, protože èepové otvory na spojovacím úhelníku segmentù nebudou ležet proti sobì. Zasuòte teleskopické nosníky do jednotlivých trapézových nosníkù segmentu. Teleskopické nosníky zašroubujte. Pøitom se musí jedna deska uložit uvnitø a druhá vnì (obr. 47). Našroubujte nyní spojky napínáku na -33- teleskopické nosníky a mezi nì napínáky. Potom pøipevnìte bednící pláš pomocí zápustných šroubù na teleskopické nosníky a ohýbejte pøitom na odpovídající zakøivení segmentu. Našroubujte na koncích bednící vrstvy spojovací úhelníky a namontujte napínáky M16. Pomocí napínákù natoète okraje ještì jednou na správný polomìr.

34 Stìna na spádu Spojka napínáku 2-otvorová, jednoduchá Art. Èís. : Hmotnost : 3,20kg Teleskopický nosník 56,6 cm s dodateènou spínací tyèí Obr.44 Obr.45 max.27 Bednící pláš 21mm Napínák M24 Teleskopický nosník Zápustný šroub M8x40 Mu Spojka napínáku Dodateèná spínací tyè Dvojitý pás 120x900 Napínák M16 Spojovací úhelník min.28 max.45 bei Teleskopträger 56,6cm Teleskopický nosník 100 cm s dodateènou spínací tyèí Vnitøní podložka 60x12x100 Vnìjší podložka 60x12x100 Destièka B21 DIN 125 Šroub s plochou hlavou M20x70 Mu, DIN 603 max.45 Teleskopický nosník 56,5cm min.28 Teleskopický nosník Bednící pláš 21mm Napínák M24 Obr.46 Spínací tyè DW15 Dvojitý pás 120x900 max.88 Teleskopický nosník 100cm Obr.47 Teleskopický nosník V závislosti na výsuvné délce teleskopických nosníkù mohou být zapotøebí ještì dodateèná místa spínání. Za tím úèelem se prostrèí spínací tyè teleskopickým nosníkem. Pokud se musí upnout dva teleskopické nosníky, položte pøes nì dvojitý-u-pásový prostøedek a upnìte. Výtažné délky pro teleskopické nosníky: Teleskopický nosník 56,5 cm dolù bez dodat. spínací tyèe 3-27 cm s dodateènou spínací tyèí cm -34- Teleskopický nosník 56,5 cm nahoru bez dodat. spínací tyèe 0-36,5 cm Teleskopický nosník 100 cm dolù bez dodat. spínací tyèe 0-30 cm s dodateènou spínací tyèí cm Teleskopický nosník 100 cm nahoru bez dodat. spínací tyèe cm Teleskopický 56,5 nahoru s dodatecnou spínací tycí 25,5-36,5 cm pro nástavný segment 75 cm

35 Stìna na spádu/výškové pøesazení Vyrovnávací element 5/6cm bei Teleskopträger 56,6cm Obr.48 Teleskopický nosník Dobedòovací úhelník 21mm Napínák M u 3 Spojovací úhelník Vyrovnávací element Obr.49 Spojovací úhelník max.2cm max.2cm Podélný otvor Spojovací èep pøi zasunutí do otvoru ík Obr.50 Výškové pøesazení Vyrovnávací element 5/6cm Obr.51 Na každý segment se má pokud možno umístit na obou stranách spojovací úhelník a na každém teleskopickém nosníku spojka napínáku. Spojovací úhelník musí mít minimální délku 16 cm. Pøípadnì musíte daný úhelník seøíznout na vhodnou délku. U menších výšek se mùže použít dobedòovací úhelník 21 mm ve spojení s vyrovnávacím elementem. Od výtažné délky 15 cm namontujte na teleskopickém nosníku spojku napínáku se -35- dvìma otvory. Jinak musíte teleskopický nosník zajistit tlaèným prknem. Ve spojovacím úhelníku segmentù jsou podélné otvory, které umožòují aby se segmenty až do 2 cm posunuly proti sobì. Mohou vyrovnat nerovnosti podlahy. Pro výškové pøesazení namontujte vyrovnávací element se šíøkou 5 cm nebo 6 cm mezi segmenty. Prùchozí podélný otvor ve vyrovnávacím elementu umožòuje plynulé pøesazení výšek.

36 Nábìh Nosník nábìhu pøišroubován k segmentu šroubem s kulovou hlavou Teleskopický nosník Držák vztlaku Vsuvný díl, pøestavitelný Obr.52 Základový segment h=75cm Obr.53 Spínací tyè mezi nosníky Dvojitý pás 120x900 Nábìhový segment h=75cm Pro bednìní nábìhù jsou k dispozici speciální nábìhové segmenty. K dispozici jsou dva rozdílnì vysoké segmenty. U nábìhového segmentu h=75 cm mùže šíøka nábìhu èinit cm a výška cm. Pro vnìjší bednìní existuje základový segment h=75 cm. Na tomto segmentu jsou již nástavbové díly namontovány. Nemá žádné vnìjší pásy, nýbrž napínáky, aby bylo dostatek místa pro uložení dvojitých-u-pásových prostøedkù S druhým nábìhovým segmentem h=112,5 je možné obedòovat nábìhy cm šíøky a cm výšky. Na vnìjší stranì je 37,5 cm a 75 cm vysoký segment (nepoužívá se tedy žádný speciální základový segment). Pozor! Nábìhové nosníky musíte chránit na patním bodu proti vztlaku.

37 Nábìh Nábìhový segment h=75cm Základový segment h=75cm Dvojitý pás 120x900 Dvojitý pás min.50 max.70 Spínací tyè DW15 Obr.54 min.30 max.40 Zajistit hmoždinkami proti vztlaku! Držák vztlaku Nástavbový díl Segment h=75cm Nábìhový segment h=112,5cm Držák vztlaku Dvojitý pás Dvojitý pás 120x900 Spínací tyè DW15 min.80 max.100 Segment h=37,5cm Obr.55 min.20 max.60 Zajistit hmoždinkami proti vztlaku! e a a y Nábìhové segmenty se musí ve spodní úrovni sepnout. Položte na nábìhový segment dvojitý U-pásový prostøedek 120x900 pøes dva vztlakové držáky. Na vnìjším segmentu umístìte pás pøes dva trapézové nosníky. Nyní proveïte sepnutí mezi nosníky. Pøestavitelný nábìhový nosník se skládá z teleskopického nosníku, pøestavitelného vsuvného dílu a kloubového spojení. Pomocí diagonálního zámku mùžete nastavit rùzné -37- rozmìry pro nábìh. Nábìhový nosník je s e š r o u b o v á n s e z á m k o v ý m i o t v o r y trapézového nosníku. U nábìhového segmentu h=75 cm jsou v závislosti na pomìru nábìhové šíøky k nábìhové výšce a pøíp. spádu možné i šíøky cm a výšky cm. To se však musí podle daného pøípadu pøekontrolovat.

38 Stabilizaèní vzpìry Závìs pro stabilizaèní vzpìru Èep 130 s perkem Stabilizaèní vzpìra 2 stabilizaèní vzpìry na prvním segmentu Obr.56 1 stabilizaèní vzpìra na dalších segmentech Stabilizaèní podpìra Èep s perkem Patní deska 3-otvorová Po postavení segmentù je musíte podepøít a kolmo vyrovnat. K tomu jsou k dispozici stabilizaèní vzpìry a podpìry. Ty se musí pøipnout na závìsy vnitøního, pøípadnì vnìjšího pásování. Spojte segment a vzpìru se zásuvným èepem 130, který musí být zajištìn perkem. Vzpìry a podpìry se ukládají v patní desce a tam jsou rovnìž spojeny zásuvným èepem a perkem. Na vyrovnání bednìní se musí trubková vøetena vzpìr a podpìr otoèit do odpovídající polohy Pøi stavìní bednìní se umístí na prvním segmentu dvì vzpìry s podpìrami. Po postavení segmentu se musí kolmo vyrovnat. Na každý další segment se umístí jedna vzpìra s podpìrou. To platí i pro polovièní segmenty. Pokud se nachází ètvrtsegment (57,5/60) mezi dvìma segmenty, které jsou podepøeny, pak sám nemusí být podepøen.

39 Stabilizaèní vzpìra Spojka napínáku s 2 otvory Art. Èís. : Hmotnost : 5,40kg Spojka napínáku s 2 otvory Obr.57 5 Zavìs stabilizaèní vzpìry Art. Èís. : Hmotnost : 3,00kg Obr.58 Zavìs stabilizaèní vzpìry Pøípustné zatížení vzpìry Velikost [cm] Tlak [kn] Tah [kn] Bednící výška [m] Obr.59 5 Tab.4 RS2 RSK6 RSK ,0-22,0 36,9-12,6 24,6-12,5 30,0-21,0 15,0 36,9 40,0 40,0 2,25-3,75 4,125-4,875 5,25-6,375 6,75-7,875 o t. a y. zi k U trapézových segmentù Ø2,00-5,00m je možné i na prvním segmentu umístit pouze jednu vzpìru. Nìkdy je zapotøebí podpìru umístit pøímo na trapézovém nosníku, napø. u bednící výšky 1,50 u ètvrtsegmentu, nebo pri šplhání. K tomu jsou k dispozici závìsy na stabilizaèní vzpìru, nebo spojka napínáku se dvìma otvory. Na spojku napínáku se dvìma otvory se dá zároveò namontovat pochozí konzolová lávka. Spojka napínáku se dvìma otvory se dá umístit -39- i na zámkové otvory, na kterých je již namontován nastavovací díl. Pøipevnìní vzpìr a podpìr na tìchto dílech probíhá opìt pomocí zásuvných èepù s perkem.

40 Pochozí konzolová lávka Pochozí konzolová lávka 90 cm Art. Èís. : Hmotnost : 11,10kg Podlaha - dodávka stavby Pochozí konzolová lávka Závìs pro pochozí konzolovou lávku Závìsný èep s perkem 3x x4 / 28x4 Obr.60 a) s pøesahem 98 4 Podlahové díly se musí zabudovat tìsnì na sebe a tak, aby se nekývaly a nevyklouzly! b) se spojem Obr Obr.62 Pro doplnìní a hutnení betonu, dodateèné opracování na horní hranì betonu a podobné práce je zapotøebí používat pracovní lešení. Za tím úèelem se pøipevní na element pochozí konzolová lávka, a poté se opatøí podlahou a postranní ochranou. Pochozí konzolová lávka se obvykle pøipevòuje na nejvrchnìjším pásu segmentu. Zasuòte konzolu s dutým profilem do ètvercového otvoru pásu. Nyní zajistìte konzolovou lávku zásuvnými èepy s perkem Musí se dodržovat pøedpisy DIN 4420 díl 1 "Pracovní a ochranná lešení". Pozor! Obklady musí být pro transport segmentù nebo segmentových jednotek na konzolách pøišroubovány, v opaèném pøípadì musí být odstranìny a po postavení bednìní opìt postaveny.

41 Pochozí konzolová lávka u Spojka spínacího zámku 2 otvory Art. Èís. : Hmotnost : 5,40kg Spojka napínáku s 2 otvory Šroub s plochou kulovou hlavou Èep Otvor pro pochozí konzolovou lávku Obr.63 Pøipevnìní konzolové lávky nahoøe Art. Èís. : Hmotnost : 5,50kg Otvor pro pochozí konzolovou lávku Obr.64 Obr.65 Køídlová matice pro pøipevnìní v zámkovém otvoru Tab.5 Pøípustná vzdálenost podpìr v m pro nášlapné vrstvy z døevìných fošen nebo døevìných prken (DIN 4420, díl 1) Skupina lešení 1, 2, 3 Šíøka prken nebo fošen [cm] Tlouš ka prken nebo fošen [cm] 3,0 3,5 4,0 4,5 5,0 20 1,25 1,50 1,75 2,25 2,50 24 und 28 1,25 1,75 2,25 2,50 2,75 1 ù h t t Poèet a poloha konzolových lávek pro rozdílné bednící výšky jsou uvedeny v odstavci "Øezy a pohledy" str Pøípustné zatížení èiní 2 2,0kN/m, popø. 1,5 kn jako osamìlé bøemeno. To odpovídá skupinì lešení 3. Podle rozestupu konzolových lávek mezi sebou se zvolí podlaha. Na každém spoji podlahy se musí pøipevnit konzolová lávka. V nìkolika pøípadech se musí konzolová lávka pøipevnit na trapézový nosník, napø. u bednící výšky 1,875 m nebo segmentové šíøky 57.5/60 cm V tomto pøípadì se použije spojka napínáku se dvìma otvory. Zašroubujte ji do zámkového otvoru trapézového nosníku. Poté zastrète konzolovou lávku do pøíslušného otvoru spojky napínáku a pøipevnìte ji zástrènými èepy s perkem. U bednìní s jednou lícovou plochou se použije pøipevnìní konzolové lávky nahoøe (obr. 65). Zašroubujte ji do nejvrchnìjšího zámkového otvoru vnìjšího trapézového nosníku a konzolovou lávku opìt namontujte èepy.

42 Pochozí konzolová lávka Pochozí konzolová lávka 2,00m 3,00m 3,00m 2,00m 3,00m 3,00m 3,00m 300 Obr.66 Lešenídodávka stavby Pochozí konzolová lávka Pochozí konzolová lávka Pochozí konzolová lávka Obr.67 Pøi práci na bednìní je nutné dbát na zabezpeèení proti zøícení. Zde platí pøedpisy pro bezpeènost a ochranu zdraví pøi stavbì bednìní a nosného lešení, vydané Bau BG (BGR 187). Pro montáž a demontáž bednících kotev je zapotøebí pracovních míst, které je nutné umístit v kolmém rozestupu 2,00 m až 3,00 m. To se mùže napø. provést pomocí oboustrannì namontovaných pochozích konzolových lávek nebo pochozími konzolovými lávkami na jedné -42- stranì a namontovaným lešením na stranì druhé (obr. 67). Žebøíky jsou povoleny pouze pro krátkodobé práce na objektu. Montáž a demontáž bednících kotev ze žebøíkù je zakázána. Až do bednící výšky max. 3,00 m je zapotøebí pracovní lešení pouze na jedné stranì (obr. 66).

43 Skladování Vnìjší bednìní Skladové hranoly Skladové hranoly Obr.68 Tvarová šablona vnìjší Vnitøní bednìní Obr.69 Skladové hranoly Tvarová šablona vnitøní Obr.70 ì é ž í ). P ø i s k l a d o v á n í n ì k o l i k a s e g m e n t ù naskládaných nad sebou by nemìla bednící vrstva doléhat na kovové díly jiných segmentù. Jinak by došlo k poškození bednící vrstvy. Položte proto mezi vnìjší popø. vnitøní pás a bednící vrstvu segmentu položeného nad ním skladové hranoly. Segmenty se mohou skladovat a transportovat i v zaobleném stavu. V tom pøípadì položte pod nejspodnìjší segment tvarovou šablonu. -43-

44 Transport jeøábem Jeøábový tømen KBT Art. Èís. : Hmotnost : 5,50kg 3D-závìsný hák Èep s kroužkem Ocelové lanko Obr.71 Køídlová matice Šroubový díl Obr.72 Obr Nosnost Nosnost každého jeøábového tømenu je 1700 kg. Závìsný úhel rozepøení nesmí pøekroèit Použití podle stanoveného úèelu použití Jeøábový tømen se smí používat pouze pro pøesunování jednotlivých segmentù kruhového bednìní trapézových nosníkù, popø. pøedem smontovaných jednotek segmentù. 3. Zneužití Použití u jiných bednících systémù, nebo v jiném provozu na staveništi, jakož i transport stohù segmentù není povoleno! 4. Skladba Jeøábový tømen KBT se skládá ze základního tìlesa se šroubovým dílem, 3D-hákù a køídlové matice DW15 (obr. 71). -44-

45 Transport jeøábem < kg 1700kg 3,743 20,425 v rt o é Obr Zavìšení Jeøábový tømen se pøipevní v nejvrchnìjším zámkovém otvoru trapézového nosníku (obr. 73). Zaveïte jeøábový tømen do vnitøního prostoru trapézového nosníku. Èep s kroužkem se musí dostat do štìrbiny na hlavì nosníku. Zatlaète jeøábový tømen smìrem ven, než se objeví šroubový díl s DW-tyèí v zámkovém otvoru trapézového nosníku. Našroubujte køídlovou matici na závitovou tyè a -45- pevnì ji kladivem pøitáhnìte.

46 Transport jeøábem 6. Uvedení do provozu Výtah z VBG 9a "Zaøízení k uchopení bøemen v provozu zdvihadel": 28 Povìøení "Podnikatel smí povìøit pouze osoby k samostatnému zacházení se zaøízeními k uchopení bøemen, které jsou v tomto oboru dobøe zauèeni. " 39 Zkouška pøed prvním uvedením do provozu "Podnikatel se musí postarat o to, aby prostøedek k uchopení bøemen byl pouze v tom pøípadì uveden do provozu, pokud byl odborníkem pøekontrolován a zjištìné nedostatky byly odstranìny." Na základì tìchto pøedpisù se musí jeøábový tømen KBT pøezkoušet pøed prvním uvedením do provozu, nebo po delších pracovních pøestávkách. 7. Oblast nebezpeèí Pobyt osob v úseku nebezpeèí je bìhem zvedání, pøepravy a uložení zátìže pøísnì zakázán. 8. Bìžné kontroly Výtah z DIN "Zaøízení k uchopení bøemen, kontrola pøi použití" Odstavec 5.2 "Opotøebení a poškození" "Opotøebení a poškození smí být dovoleno pouze v úseku, ve kterém není ovlivnìna pracovní bezpeènost jednoho z dílù. Za smìrnou hodnotu pro dovolené opotøebení je nutné poèítat se snížením rozmìrù prùøezu o 5%." musí mít daný díl stejné vlastnosti jako nový díl." Na opravu se smí používat pouze originální díly od výrobce; v opaèném pøípadì neplatí prohlášení o konformitì. 10. Oprava, svaøování Svaøování smí provádìt pouze podniky, které mají "Velký doklad o zpùsobilosti" podle , díl 7, odstavec 6.2. To je vyžadováno i podle DIN , odstavec 7 "Svaøování". Pøitom se musí dodržovat pravidla techniky svaøování. 11. Odbednìní Výtah z "Vìstníku pro velkoplošná bednìní": "Odbednìní se musí provádìt pomocí vhodných nástrojù. Bednící elementy nesmí být vytrhávány jeøáby (jeøábová zavìšení)." 12. Pøedpisy a normy Pro provoz, zkoušku, údržbu a opravu jsou platné následující normy a pøedpisy: DIN Zaøízení na uchopení bøemen, kontrola pøi použití Naøízení o bezpeènosti provozu (BetrSichV) "Naøízení o bezpeènosti a ochranì zdraví pøi uvádìní zaøízení do provozu a jejich používání..." Bau BG "Pøedpis pro velkoplošná bednìní" Bau BG "Pravidla pro bezpeènost a ochranu zdraví u nosného lešení a bednìní". 9. Opravy Výtah z DIN Odstavec 6 "Oprava" "Pøípadnì zjištìné nedostatky pøi zkouškách 1) podle odstavce 5 se musí v pøimìøené lhùtì odstranit a daný díl se musí opravit. Po opravì 1) viz odstavec 8 "Bìžné kontroly" -46-

47 Vzpìra jednostranného bednìní ý ly tí é, c t Upevnìní pochozí konzolové lávky nahoøe Závìsová sada pro vzpìru jednostranného bednìní í t u, Vzpìra jednostranného bednìní í Spínací tyè DW15 Matka kloubová DW15 Dvojitý pás 120 l = 90cm " Obr.75 Pokud není možné u stìn s jednou obedòovanou lícovou stranou provést zakotvení do stávající stìny nebo do pažení, musí se do podlahové desky pøes vzpìry jednostranného bednìní odvádìt síly tlaku betonu. Upozornìní: K odvádìní sil musíte zabudovat požadovanou kotvu již pøed betonováním podlahové desky (str ). Kotvy jsou kombi-v-držáky nebo fixkotvy, které jsou sešroubovány se spínací tyèí. Kombi-Vdržák DW15 se dá použít pouze u vzpìry jednostranného bednìní 3 m a 1,5 m. V držáku se spínací tyè sešroubuje. Fixkotva je urèena pro spínací tyèe DW15, DW20 a DW26,5. Spínací tyè se opláš uje trubkou z PVC a tím je možné ji opìt použít. Pro každou vzpìru jednostranného bednìní jsou nutné 2 kotvy. Poté, co bednìní a vzpìra stojí, položte pøes dvì vzpìry dvojitý pás 120, l=90cm na svázání. Proveïte sešroubování kloubovou matkou nebo podložkou a matkou se zabetonovanou spínací tyèí (obr. 75). -47-

48 Vzpìra jednostranného bednìní Zakotvení pro vzpìru 3,0 m Závìsová sada pro vzpìru jednostranného bednìní Matka kloubová DW15 Dvojitý pás 120x900 Spínací tyè DW15 45 Kombi-V-držák DW15 min.25 Obr Vzpìra na ètvrtsegmentu (57,5 cm) Kotva 15cm vpravo a vlevo od osy vzpìry Pás segmentu Trapez Upevnìní pochozí konzolové lávky nahoøe Podložit hranolem(14cm) dodávka stavby 230 Šroub s plochou kulovou hlavou M20x300 Podložka s maticí M Dvojitý pás 120x900 Spínací tyè DW15 Kombi-V-držák DW Obr.77 Obr Další možnosti zakotvení jsou kotvy jednostranného bednìní a kotevní smyèky. Pozor! Pokud nejsou o vedení výztuže žádné podklady, informujte se u pøíslušného projektanta nosné konstrukce o montážní hloubce a pøípadné dodateèné výztuži na odvedení sil. Pøipevnìte vzpìru jednostranného bednìní na pásech segmentu trapézového nosníku. Velikosti vzpìr jednostranného bednìní jsou -48- uvedeny na str Zakotvení pro vzpìru 3,0 m Zakotvení namontovat pøed betonováním podlahové desky! Kombi-V-držák se umístí cca 15 cm vpravo a vlevo od osy vzpìry a pevnì se pøiváže na horní vrstvì vyztužení. U 5 dnù starého betonu nebo minimální 2 pevnosti 20N/mm je 2kombi-V-držák zcela zatížitelný. Viz obr. 76

49 Vzpìra jednostranného bednìní Zakotvení pro vzpìru 4m Kloubová matka DW20 Závìsová sada pro vzpìru jednostranného bednìní Dvojitý pás U 120x900 Spínací tyè DW20 45 PVC trubka Ø32mm Fix kotva DW20 Obr Matka šestihranná DW26,5 Podložka Zakotvení pro vzpìru 6m Závìsová sada pro vzpìru jednostranného bednìní Dvojitý pás U 120x900 Spínací tyè DW26,5 45 PVC trubka Ø32mm PVC-kryt Ø32mm Fix kotva DW26,5 Obr Zakotvení pro vzpìru 4,00 m Zakotvení zabudovat pøed betonováním podlahové desky! 1.) Sešroubovat spínací tyè s fixkotvou DW20. 2.) PVC-trubku nasunout na spínací tyè a zastrèit na fixkotvu. 3.) Kloubovou matku našroubovat na spínací tyè a lehce pøitáhnout. 4.) Zabetonovat zakotvení cca 15 cm vpravo a vlevo od osy vzpìry pod úhlem Zakotvení pro vzpìru 6,00 m Zakotvení zabudovat pøed betonováním podlahové desky! 1.) Sešroubovat spínací tyè s fixkotvou DW26,5. 2.) PVC-trubku s PVC krytem nasunout na spínací tyè. 3.) Podložku a šestihrannou matici našroubovat na spínací tyè a lehce utáhnout. 4.) Zabetonovat zakotvení cca 15 cm vpravo a vlevo od osy vzpìry pod úhlem 45.

50 Šplhání Zavìs stabilizaèní vzpìry Stabilizaèní vzpìra Trubka Ø48,3mm Uchycení trapézového nosníku Lešenová kolejnice 2,5m Èep Závìsná patka M30 Pojistný èep Šplhací konzola 2,0m pevná Podlaha-dodávka stavby Obr.81 Trubka Ø48,3mm Pro nasazení segmentù trapézového nosníku jako šplhavého bednìní se používají šplhací konzoly 2,00 m pevné popø. 2,00 m pojízdné. Je možné šplhat jednostrannì i oboustrannì. Dovolené zatížení konzol odpovídá skupinì lešení 4 DIN 4420 díl 1. Na konzole se namontuje nášlapná vrstva. Vznikne pracovní plošina, na které se mùže bednìní pøipevnit. Šplhací konzola odvádí síly vlastní hmotnosti a vìtru pøes speciální kotvy do stìny taktu, který byl pøedtím zabetonován (obr. 81). Zasazení kotvy: Na pøipevnìní šplhavých konzol (kotvení) použijte pøíslušné díly k zabudování. Ty se musí zabudovat pro takt šplhání již pøi betonování taktu, který se nachází pod ním. Údaje o výšce a poloze kotev jsou uvedeny na str. 50 obr. 83 a obr. 85. Za kotvu se mùže napø. použít od tlouš ky stìny min. 30 cm šroubová kotva (obr. 82) a od tlouš ky stìny min. 20 cm kotevní kužel (obr. 84). -50-

51 Šplhání Šroubová kotva Vertikální poloha kotvy pøi jednostranném šplhání Šroubová kotva M24 Opìrná deska 24 Šroub M24x60 DIN 933/8.8 Závìsná patka M30 Art. èís.: Obr.82 Obr Vertikální poloha kotvy pøi oboustranném šplhání Obr.84 Fixkotva DW15 Fixkotva DW15 100/70x60 Kotevní kužel M30 Šestihranný šroub M30x60 DIN 933/8.8 Spínací tyè DW15 l=10cm Závìsná patka M30 Art. èís.: Závìsná patka M30 Art. èís.: Šroubová kotva M Obr.85 Obr.86 Montáž závìsné patky: Po odbednìní pøedešlého taktu namontujte závìsnou patku M30 na montážní díly. Spojte závìsné patky pomocí šroubù M24x60 DIN 933/8.8 se šroubovými kotvami M24 (obr. 82) nebo pomocí šroubù M30x60 DIN 933/8.8 s kotevními kužely (obr. 84). Pozor: U zobrazených montážních dílù se musí dodržovat návody na montáž od jednotlivých výrobcù! U oboustranného šplhání musí být závìsné -51- patky zapuštìné do betonu jednotlivì. Pokud je tlouš ka stìny dost velká, mohou se umístit obì závìsné patky v poloze proti sobì. Jinak se závìsné patky montují s výškovým, nebo postranním pøesazením. U výškového pøesazení je nutné dodržet rozestup min.10 cm. Šplhací konzolu zavìsit: Po montáži závìsných patek se dají zavìsit šplhací konzoly. Konzoly zajistìte v každém pøípadì pojistným èepem proti nežádoucímu vyvìšení!

52 Šplhání Vnìjší trapézový nosník Spojka napínáku Trubka Ø48,3mm Lešenová kolejnice 2,5m Závìs stabilizaèní vzpìry Stabilizaèní vzpìra Otoèné uchycení trapézového nosníku Obr.87 Vzájemné uspoøádání pojezdových kolejnic paralelní Pojistný èep Závìsná patka M30 Pojezdový vozík Pojezdová kolejnice Podlaha - dodávka stavby Trubka Ø48,3mm Šplhací konzola 2,0m pojízdná Montáž bednìní na šplhací konzolu: èepy. Pro vyrovnání bednìní namontujte vzpìry Z kompletnì namontovaných konzol postavte na segment a konzolu. bednìní, které se spojí pøes uchycení Pojízdná šplhací konzola 2,0 m umožòuje u trapézového nosníku se šplhacími konzolami. oboustranného šplhání posunutí strany bednìní Pro nastavení výšek se namontuje seøizovací o 60 cm od stìny. Umís uje se vždy venku. jednotka. Uchycení pøipevnìte na trapézovém Umístit dojezdové lešení: nosníku segmentù pomocí šroubù s plochou Pokud se šplhá pøes nìkolik taktù, dá se pod kulovou hlavou M20 a podložkami. konzoly ještì pøipevnit dojezdové lešení na Na každý segment (222/230/240 cm) jsou urèeny demontáž závìsných patek a zavøení otvorù dvì šplhací konzoly na vnìjších trapézových spínacích tyèí. Podlaha a postranní ochrana nosnících. dojezdového lešení musí být vyhotovena v místì Spojte uchycení trapézového nosníku a konzolu s instalace. -52-

53 Šplhání Závìs stabilizaèní vzpìry Lešenová kolejnice 2,5m Art. èís. : Stabilizaèní vzpìra Hmotnost : 20,00kg Uchycení trapézového nosníku Art. èís. : Hmotnost : 10,50kg Trubka Ø48,3mm Èep Pojistný èep Šplhací konzola 2,0m komplet Art. èís. : Hmotnost: 66,00kg Hranol na výškové vyrovnání 304 Pojistný èep Závìsné lešení komplet Obr.88 Obr Šplhací konzola 2,0m, pojízdná, pro lešenovou kolejnici Art. èís. : Hmotnost : 61,00kg Šplhací jednotka se tím skládá ze tøí rovin: - bednìní s pochozí lávkou - šplhací konzola (pracovní plošina) - závìsné lešení. Protože jsou všechny tøi uvedené èásti této jednotky navzájem spojeny, dají se kompletnì pøesunout bez provedení demontáže pomocí jeøábu. Pokud se mají konzoly používat pouze jako pracovní plošiny, není zapotøebí uchycení trapézového nosníku a pøíp. i závìsného -53- lešení. Bednìní se poté postaví bez pøímého spojení na konzolu a podepøe se. Je nutné provést podložení døevem. Bednìní a pracovní plošina se pøenáší oddìlenì (obr. 89). Tento pracovní zpùsob se používá pøedevším tehdy, pokud se šplhá pouze jednou. Upoøádání konzol je libovolné. Max. rozestup je závislý na bednící výšce (vlastní hmotnost, zatížení vìtrem).

54 Šplhání Obr.90 Obr.91 Obr.92 Obr.93 Obr.94 Postup montáže pro oboustranné šplhání: 1.) Pøipevnìte kotvy do bednìní (obr. 90). 2.) Po betonování namontujte závìsné patky na kotvy (obr. 91). 3.) Nyní namontujte šplhací konzoly a nášlapnou vrstvu (obr. 92). Buï zavìsíte nejdøíve šplhací konzoly, a poté pøipevníte nášlapnou vrstvu, anebo smontujete pøedem šplhací konzoly a nášlapnou vrstvu na podlaze a zavìsíte to jako jednotku najednou, napø. v -54- pøípadì velkých výšek. 4.) Pøipevnìte bednìní s uchycením elementu na šplhacích konzolách, a poté zafixujte bednìní pomocí stabilizaèních vzpìr (obr. 93). 5.) Nyní je možné provádìt vyztužení. 6.) Poté pøipevnìte bednìní na protilehlé stranì s uchycením trapézového nosníku na šplhací konzoly a zafixujte stabilizaèními vzpìrami (obr. 94). Nasaïte kotvy pro další takt šplhání.

55 í Šplhání Obr.95 Obr.96 é r é a i 7.) Po betonování se musí bednìní sklonit na pevné šplhací konzole dozadu. Za tím úèelem uvolnìte klín mezi šplhací konzolou a uchycením elementu. Poté stabilizaèní vzpìru stáhnìte. 8.) Odvezte bednìní pojezdovým vozíkem na pojízdné šplhací konzole od stìny. 9.) N y n í namontujte závìsné patky pro další takt šplhání (obr. 95). 10.) Bednìní a šplhací lešení je nyní možné použít jako jednotku a zavìsit do horních patek ) Pøipevnìte nyní bednìní na nepohyblivé šplhací konzole svisle a namontuje závìsné lešení (obr. 96). 12.) Nyní lze provést vyztužení. Navrácený vozík na pojízdné šplhací konzole vytvoøí pracovní prostor 60 cm. 13.) Kotvu nasaïte pro další takt šplhání a zavezte bednìní vozíkem ke stìnì.

56 Øezy : bednící výška 75 cm Nástavbový díl Napínák M20 pøes spoj segmentu Vzepøení Matka kloubová DW15 Spínací tyè DW15 75 Pøeklenovací tømen s klínem Napínák M20 pøes spoj segmentu PVC-trubka Matka kloubová DW15 75 Spínací tyè DW15-56-

57 Øezy : bednící výška 112,5 cm Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW15 Pøeklenovací tømen s klínem Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW15 Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW15 PVC-trubka

58 Øezy : bednící výška 150 cm Pøeklenovací tømen s klínem PVC-trubka Napínák M20 pøes spoj segmentu Matka kloubová DW Závìs stabilizaèní vzpìry Spínací tyè DW PVC-trubka Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW Spojka napínáku s 2 otvory Spínací tyè DW

59 Øezy : bednící výška 187,5 cm Napínák M20 pøes spoj segmentu 37 5 Pochozí konzolová lávka Matka kloubová DW Spojka napínáku s 2 otvory Spínací tyè DW Pøeklenovací tømen s klínem pro výšku segmentu 37,5 cm PVC-trubka Napínák M20 pøes spoj segmentu 37 5 Pochozí konzolová lávka Matka kloubová DW Spojka napínáku s 2 otvory Spínací tyè DW

60 Øezy : bednící výška 225 cm Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Nástavbový díl Matka kloubová DW Spínací tyè DW Pøeklenovací tømen s klínem PVC-trubka Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Nástavbový díl Matka kloubová DW Spínací tyè DW

61 Øezy : bednící výška 262,5 cm Napínák M20 pøes spoj segmentu Nástavbový díl Matka kloubová DW Pochozí konzolová lávka Spínací tyè DW

62 Øezy : bednící výška 300 cm Pochozí konzolová lávka Napínák M20 pøes spoj segmentu 300 Matka kloubová DW Spínací tyè DW Pøeklenovací tømen s klínem PVC-trubka Pochozí konzolová lávka Napínák M20 pøes spoj segmentu 300 Matka kloubová DW Spínací tyè DW

63 Øezy : bednící výška 337,5 cm Pochozí konzolová lávka oboustrannì nebo lešení Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW Spínací tyè DW

64 Øezy : bednící výška 375 cm Pochozí konzolová lávka oboustrannì nebo lešení Pochozí konzolová lávka Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW Pøeklenovací tømen s klínem PVC-trubka Pochozí konzolová lávka oboustrannì nebo lešení Pochozí konzolová lávka Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW Spínací tyè DW

65 Øezy : bednící výška 412,5 cm Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW Spínací tyè DW Pøeklenovací tømen s klínem pro výšku segmentu 37,5 cm PVC-trubka Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW Spínací tyè DW

66 Øezy : bednící výška 450 cm Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW15 Spínací tyè DW Pøeklenovací tømen s klínem PVC-trubka Pochozí konzolová lávka oboustrannì nebo lešení Pochozí konzolová lávka Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW

67 Øezy : bednící výška 487,5 cm Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Spojka napínáku s 2 otvory Matka kloubová DW15 Spínací tyè DW

68 Øezy : bednící výška 525 cm Pochozí konzolová lávka Nástavbový díl Pochozí konzolová lávka oboustrannì nebo lešení Napínák M20 pøes spoj segmentu Matka kloubová DW15 Pøeklenovací tømen s klínem PVC-trubka Spínací tyè DW Nástavbový díl 75 Pochozí konzolová lávka oboustrannì nebo lešení 150 Pochozí konzolová lávka Napínák M20 pøes spoj segmentu 300 Matka kloubová DW15 Spínací tyè DW

69 Øezy : bednící výška 562,5 cm Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Pøeklenovací tømen s klínem pro výšku segmentu 37,5 cm PVC-trubka Matka kloubová DW15 Spínací tyè DW Nástavbový díl Pochozí konzolová lávka oboustrannì nebo lešení Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW15 Spínací tyè DW

70 Øezy : bednící výška 600 cm Pochozí konzolová lávka Pøeklenovací tømen s klínem PVC-trubka Napínák M20 pøes spoj segmentu Nástavbový díl Pochozí konzolová lávka oboustrannì nebo lešení Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Pochozí konzolová lávka Matka kloubová DW15 Spínací tyè DW

71 Øezy : bednící výška 675 cm Pøeklenovací tømen s klínem PVC-trubka Alternativní uspoøádání míst spínání Pochozí konzolová lávka Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW

72 Øezy : bednící výška 750 cm Alternativní uspoøádání míst spínání Pochozí konzolová lávka Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW

73 Øezy : bednící výška 825 cm Pøeklenovací tømen s klínem PVC-trubka Alternativní uspoøádání míst spínání Pochozí konzolová lávka Pochozí konzolová lávka oboustrannì nebo lešení Nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW

74 Øezy : bednící výška 900 cm Alternativní uspoøádání míst spínání Pochozí konzolová lávka Pochozí konzolová lávka oboustrannì nebo lešení Používat nástavbový díl Napínák M20 pøes spoj segmentu Matka kloubová DW15 Spínací tyè DW

75 Øezy se vzpìrou jednostranného bednìní 3,0m Upevnìní pochozí konzolové lávky nahoøe Pochozí konzolová lávka Spínací tyè DW15 s kloubovou matkou 300 Matka kloubová DW15 Vzpìra jednostranného bednìní 3m Dvojitý pás 120x900 Spínací tyè DW15 Kombi-V-držák DW

76 Øezy se vzpìrou jednostranného bednìní 4,0m Upevnìní pochozí konzolové lávky nahoøe Pochozí konzolová lávka Tento pásový prostøedek se musí na segmentu pøesadit o jeden zámkový otvor nahoru! Nástavbový díl Spínací tyè DW15 s kloubovou matkou Vzpìra jednostranného bednìní 4m Matka kloubová DW20 Dvojitý pás 120x900 Spínací tyè DW PVC-trubka Ø32mm Fixkotva DW

77 Øezy se vzpìrou jednostranného bednìní 6,0m Upevnìní pochozí konzolové lávky nahoøe Pochozí konzolová lávka Tento pásový prostøedek se musí na segmentu pøesadit o jeden zámkový otvor nahoru! Matka šestihranná DW26,5 Podložka Dvojitý pás 160x Nástavbový díl Spínací tyè DW15 s kloubovou matkou Vzpìra jednostranného bednìní 6m Spínací tyè DW26,5 PVC-trubka Ø32mm PVC- kryt Ø32mm Fixkotva DW26,

78 Øezy se šplhací konzolou 2 m pevnou, jednostrannou Šroubová kotva pro další takt šplhání Pochozí konzolová lávka Závìs stabilizaèní vzpìry Trubka lešení Ø48,3mm 300 Uchycení trapézového nosníku Kolejnice lešení 2,5m min.25 min.10 Šplhací konzola 2,0m, komplet Hranol 12x16 pøipevnìn šrouby M12x180 Podlaha 4,5cm Závìsná patka M30 Šroubová kotva M24 Trubka lešení Ø48,3mm Závìsné lešení komplet -78-

79 Øezy se šplhací konzolou 2 m pevnou + pojízdnou, oboustrannou vnìjší vnitøní Šroubová kotva pro další takt šplhání Pochozí konzolová lávka Spojka napínáku Závìs stabilizaèní vzpìry výkyvný Závìs stabilizaèní vzpìry Trubka lešení Ø48,3mm Uchycení trapézového nosníku otoèné Uchycení trapézového nosníku Kolejnice lešení 2,5m Šplhací konzola pojízdná 2,0m min max.62 Šplhací konzola 2,0m, komplet Vzájemné uspoøádání kolejnic je paralelní (nikoliv jako u šplhavých konzol ve tvaru hvìzdic) Pojezdový vozík Závìsné lešení komplet Trubka lešení Ø48,3mm Hranol 12x16 pøipevnìn šrouby M12x180 Podlaha 4,5cm Závìsná patka M30 Šroubová kotva M24-79-

80 Výpoèet vyrovnání A a w Gl a = Gl = 2,40m i 2,22m d i * Sl A i = d a a - Sl i Obr.97 A i d i d a d a* Sl i A a= d - Sl i a Gla - základní délka vnìjší, rovný stav Gli - základní délka vnitøní, rovný stav Sla - délka segmentu vnìjší zahnutý stav Sli - délka segmentu vnitøní, zahnutý stav A a - vyrovnání segmentu vnìjší A i - vyrovnání segmentu vnitøní a - vnìjší i - vnitøní Vyrovnání mezi dvìma segmenty pro segmenty 222/240 d [m] i w=15 w=20 w=25 w=30 w=35 w=40 w=50 [cm] [cm] [cm] [cm] [cm] [cm] [cm] 5 2,5 i 1,8 a 6,3 a 6 4,6 i 1,1 i 2,6 a 6,3 a 10,0 a 7 6,2 i 2,9 i 0,2 a 3,4 a 6,2 a 9,4 a 8 7,5 i 4,8 i 2,1 i 0,5 a 3,3 a 6,1 a 11,7 a 9 8,6 i 6,1 i 3,6 i 1,2 i 1,3 a 3,8 a 8,5 a 10 7,2 i 5,0 i 2,9 i 0,8 i 1,4 a 5,8 a 11 8,1 i 6,1 i 4,1 i 2,1 i 0,1 i 3,9 a 12 7,0 i 5,2 i 3,4 i 1,6 i 2,0 a 13 6,1 i 4,5 i 2,7 i 0,6 a 14 7,7 i 5,4 i 3,9 i 0,8 i 15 6,2 i 4,8 i 1,9 i 16 5,6 i 2,9 i 17 6,3 i 3,7 i 18 7,0 i 4,6 i 19 5,3 i 20 6,0 i Tab.6 Tab.7 Délky segmentù v závislosti na prùmìru Gl 2,40 a Gl 2,22m d [m] i Sl [cm] Sl [cm] 5 239,00 223, ,00 223, ,05 222, ,10 222, ,15 222, ,20 222, ,25 222, ,30 222, ,35 222, ,40 222, ,45 222, ,50 222, ,55 222, ,60 222, ,65 222, ,70 222, ,75 222, ,80 222, ,85 222, ,90 222, ,95 222, ,00 222,00 U kruhových stìn je délka vnitøního bednìní menší než délka vnìjšího bednìní. Pøitom se chová délka vnitøního bednìní k vnitøním prùmìru stejnì jako délka vnìjšího bednìní k vnìjšímu prùmìru. Protože délka segmentù je pevná, jsou proto vyrovnání u rozdílných prùmìrù a tlouš ky stìn nutná. Na vyrovnání se používají vyrovnávací díly nebo PE-vyrovnání. Ty se zabudují buï vnitønì, nebo na vnìjší stranu mezi segmenty Vyrovnání mezi segmenty smí být maximálnì 20 cm. Pokud je vìtší, musí se používat menší segmenty (napø. polovièní segmenty) tak, aby vzniklo více segmentových spojù a tím vzniklo více vyrovnání s menšími rozmìry. Jinou možností je provést ještì jednou spínání mezi segmenty. K tomu se mohou použít rastrové polygonové výplòkové plechy, anebo se vyvrtají spínací otvory v PE-vyrovnáních (viz str.82).

81 Výpoèet vyrovnání Vyrovnání mezi dvìma segmenty pro segmenty 230/240 d [m] i w=15 w=20 w=25 w=30 w=35 w=40 w=50 [cm] [cm] [cm] [cm] [cm] [cm] [cm] 5 5,8 a 10,5 a 6 3,5 a 7,4 a 11,2 a 7 1,8 a 5,4 a 8,4 a 11,7 a 8 0,5 a 3,3 a 6,2 a 9,1 a 12,0 a 9 0,6 i 2,1 a 4,7 a 7,1 a 9,6 a 12,0 a 10 1,4 i 0,8 a 3,1 a 5,4 a 7,8 a 10,1 a 11 2,1 i 0,0 2,1 a 4,2 a 6,2 a 8,3 a 12 2,8 i 0,9 i 1,0 a 3,0 a 5,0 a 6,8 a 10,6 a 13 3,3 i 1,5 i 0,2 a 2,1 a 3,8 a 5,5 a 9,0 a 14 3,8 i 2,2 i 0,5 i 1,1 a 2,7 a 4,4 a 7,7 a 15 4,2 i 2,7 i 1,1 i 0,4 a 2,0 a 3,4 a 6,5 a 16 4,6 i 3,2 i 1,7 i 0,3 i 1,1 a 2,5 a 5,4 a 17 4,9 i 3,6 i 2,2 i 0,9 i 0,4 a 1,8 a 4,5 a 18 5,3 i 4,0 i 2,7 i 1,5 i 0,2 i 1,0 a 3,6 a 19 5,6 i 4,3 i 3,1 i 1,9 i 0,8 i 0,4 a 2,9 a 20 5,8 i 4,7 i 3,6 i 2,4 i 1,3 i 0,2 i 2,1 a 21 6,1 i 5,0 i 3,9 i 2,8 i 1,7 i 0,7 i 1,5 a 22 6,4 i 5,3 i 4,3 i 3,2 i 2,2 i 1,2 i 0,9 a 23 6,6 i 5,6 i 4,6 i 3,6 i 2,6 i 1,6 i 0,3 a 24 6,8 i 5,8 i 4,9 i 3,9 i 3,0 i 2,1 i 0,2 i 25 7,0 i 6,1 i 5,1 i 4,3 i 3,5 i 2,4 i 0,7 i 26 7,2 i 6,3 i 5,5 i 4,6 i 3,7 i 2,8 i 1,1 i 27 7,3 i 6,5 i 5,6 i 4,8 i 3,9 i 3,1 i 1,4 i 28 7,4 i 6,6 i 5,8 i 5,0 i 4,1 i 3,3 i 1,7 i 29 7,5 i 6,7 i 5,9 i 5,1 i 4,3 i 3,5 i 2,0 i 30 7,6 i 6,8 i 6,0 i 5,3 i 4,5 i 3,8 i 2,3 i 31 7,7 i 6,9 i 6,2 i 5,4 i 4,7 i 4,0 i 2,5 i 32 7,8 i 7,0 i 6,3 i 5,6 i 4,8 i 4,1 i 2,7 i 33 7,8 i 7,1 i 6,4 i 5,7 i 5,0 i 4,3 i 2,9 i 34 7,9 i 7,2 i 6,5 i 5,8 i 5,1 i 4,5 i 3,1 i 35 8,0 i 7,3 i 6,6 i 5,9 i 5,3 i 4,6 i 3,3 i 36 8,0 i 7,3 i 6,7 i 6,0 i 5,4 i 4,8 i 3,5 i 37 8,1 i 7,4 i 6,8 i 6,1 i 5,5 i 4,9 i 3,7 i 38 8,1 i 7,5 i 6,9 i 6,2 i 5,6 i 5,0 i 3,8 i 39 8,2 i 7,5 i 7,0 i 6,3 i 5,7 i 5,2 i 4,0 i 40 8,2 i 7,6 i 7,0 i 6,4 i 5,9 i 5,3 i 4,1 i w Obr.98 A i 2,30m Gl = Gl a i = 2,40m Délky segmentù v závislosti na prùmìru Gl 2,40 a Gl 2,30m d [m] i Sl [cm] Sl [cm] 5 239,00 231, ,00 231, ,05 230, ,10 230, ,15 230, ,20 230, ,25 230, ,30 230, ,35 230, ,40 230, ,45 230, ,50 230, ,55 230, ,60 230, ,65 230, ,70 230, ,75 230, ,80 230, ,85 230, ,90 230, ,95 230, ,00 230,00 A a d i d a Tab.8 Tab.9 Na stranách najdete tabulky popø. postupy na výpoèet vyrovnání mezi segmenty. Segmentové délky Sl i a Sl a jsou platné pro rovný stav. Pokud se provádí u segmentu zaoblení, vznikne na stranì k betonové stìnì nová délka Gli a Gl a. Pomocí tìchto hodnot je možné vypoèítat správnì vyrovnání. Hodnoty vyrovnání jsou uvedeny i v tabulkách. Mezihodnoty se zjistí interpolováním. Pro segmenty 115/120 cm popø. 57,5/60 cm je nutné dané hodnoty snížit na polovinu popø ètvrtinu. Tabulkové hodnoty platí pouze pro nové segmenty s exaktními délkovými rozmìry 2,40 m, 2,30 m a 2,22 m. U segmentù, u nichž došlo z dùvodu vyššího obsahu vlhkosti (vícekrát použity) ke zmìnì délky, musí se hodnoty A i a A a vypoèítat znovu, a sice na základì skuteèného délkového rozmìru. Používejte pro vnitøní prùmìr 5,00 m až 6,60 m a vnìjší prùmìr 5,40 m až 7,00 m pouze segmenty, které již byly vícekrát použity.

82 Výpoèet vyrovnání w Gl Gl a i 2,40m 2,40m = = A a d a* Sl i A a= d - Sl i a d i d a Obr.99 Gla - základní délka vnìjší, rovný stav Gli - základní délka vnitøní, rovný stav Sla - délka segmentu vnìjší, zahnutý stav Sli - délka segmentu vnitøní, zahnutý stav A a - vyrovnání segmentu vnìjší A i - vyrovnání segmentu vnitøní a - vnìjší i - vnitøní ½ A a Èelní uzavøení A a Vyrovnání mezi dvìma segmenty pro segmenty 240/240 d [m] i w=15 w=20 w=25 w=30 w=35 w=40 w=50 [cm] [cm] [cm] [cm] [cm] [cm] [cm] 30 2,4 a 3,2 a 4,0 a 4,8 a 5,6 a 6,4 a 8,0 a 31 2,3 a 3,1 a 3,9 a 4,6 a 5,4 a 6,2 a 7,7 a 32 2,2 a 3,0 a 3,7 a 4,5 a 5,2 a 6,0 a 7,5 a 33 2,2 a 2,9 a 3,6 a 4,4 a 5,1 a 5,8 a 7,3 a 34 2,1 a 2,8 a 3,5 a 4,2 a 4,9 a 5,6 a 7,0 a 35 2,0 a 2,7 a 3,4 a 4,1 a 4,8 a 5,5 a 6,8 a 36 2,0 a 2,6 a 3,3 a 4,0 a 4,7 a 5,3 a 6,7 a 37 1,9 a 2,6 a 3,2 a 3,9 a 4,5 a 5,2 a 6,5 a 38 1,9 a 2,5 a 3,1 a 3,8 a 4,4 a 5,1 a 6,3 a 39 1,8 a 2,5 a 3,0 a 3,7 a 4,3 a 4,9 a 6,1 a 40 1,8 a 2,4 a 3,0 a 3,6 a 4,2 a 4,8 a 6,0 a 41 1,7 a 2,3 a 2,9 a 3,5 a 4,1 a 4,7 a 5,8 a 42 1,7 a 2,3 a 2,9 a 3,4 a 4,0 a 4,6 a 5,7 a 43 1,7 a 2,2 a 2,8 a 3,3 a 3,9 a 4,5 a 5,6 a 44 1,6 a 2,2 a 2,7 a 3,3 a 3,8 a 4,4 a 5,5 a 45 1,6 a 2,1 a 2,7 a 3,2 a 3,7 a 4,3 a 5,3 a Èelní uzavøení ½ A a A a 240 Tab.10 Obr.100 U vìtších prùmìrù se mùže použít vnìjší segment 2,40 m i na vnitøní stranì kruhu. Tím se dosáhne menších vyrovnání segmentù. Minimální vnitøní prùmìr èiní 17,50 m. Všechny vypoèítané hodnoty v tabulkách platí jako vyrovnání mezi segmenty. Pokud se obedòuje èást kruhu, je na zaèátku a na konci døevìné èelo. Zde se poté musí zajistit polovièní vyrovnání segmentù (obr. 100). Rovnìž je možné posunout poslední segment o polovinu segmentového vyrovnání, a poté zabudovat na pøedešlém spoji segmentù podle toho vìtší segmentové vyrovnání. -82-

83 Výpoèet vyrovnání A a Obr.101 Tab.11 w A i Gl G l a i 1,255m 1,105 = = m d i Délky segmentù v závislosti na prùmìru Vnitøní segment Vnìjší segment Gl i = 110,5cm Gl a= 125,5cm d [m] i Sl d [cm] [m] a Sl [cm] 2,0 111,0 2,5 125,6 3,0 110,6 3,5 125,8 4,0 110,4 4,5 126,0 5,0 110,2 5,5 126,2 d a d i * Sl A i = d Dodateèná spínací tyè Polygonové vyrovnání vnìjší Vyrovnávací díl - Sl d a* Sl i A a= d - Sl Polygonové vyrovnání vnitøní a i a i a Vyrovnání mezi dvìma segmenty pro segmenty 110,5/125,5 cm d [m] i w=15 w=20 w=25 w=30 w=35 w=40 [cm] [cm] [cm] [cm] [cm] [cm] 2,0 1,1 a 6,6 a 13,1 a 18,7 a 2,1 0,2 a 6,5 a 11,7 a 17,0 a 2,2 0,4 a 5,5 a 10,5 a 15,5 a 20,5 a 2,3 0,3 i 4,5 a 9,3 a 14,1 a 18,9 a 2,4 0,9 i 3,7 a 8,3 a 12,8 a 17,4 a 2,5 1,6 i 2,8 a 7,3 a 11,7 a 16,1 a 20,5 a 2,6 2,2 i 2,1 a 6,3 a 10,6 a 14,8 a 19,0 a 2,7 2,7 i 1,4 a 5,5 a 9,6 a 13,6 a 17,7 a 2,8 3,2 i 0,8 a 4,7 a 8,6 a 12,6 a 16,5 a 2,9 3,7 i 0,1 a 3,9 a 7,7 a 11,5 a 15,3 a 3,0 4,1 i 0,4 i 3,2 a 6,9 a 10,6 a 14,2 a 3,1 4,5 i 1,0 i 2,6 a 6,1 a 9,7 a 13,2 a 3,2 4,9 i 1,4 i 2,0 a 5,4 a 8,9 a 12,3 a 3,3 5,2 i 1,9 i 1,4 a 4,8 a 8,1 a 11,4 a 3,4 5,6 i 2,3 i 0,9 a 4,1 a 7,4 a 10,6 a 3,5 5,9 i 2,8 i 0,4 a 3,5 a 6,7 a 9,8 a 3,6 6,2 i 3,1 i 0,1 i 3,0 a 6,0 a 9,1 a 3,7 6,5 i 3,5 i 0,6 i 2,4 a 5,4 a 8,3 a 3,8 6,8 i 3,9 i 1,0 i 1,9 a 4,8 a 7,7 a 3,9 7,0 i 4,2 i 1,4 i 1,4 a 4,2 a 7,0 a 4,0 7,3 i 4,5 i 1,8 i 0,9 a 3,7 a 6,4 a 4,1 7,5 i 4,9 i 2,2 i 0,5 a 3,2 a 5,8 a 4,2 7,8 i 5,1 i 2,5 i 0,1 a 2,7 a 5,3 a 4,3 8,0 i 5,4 i 2,9 i 0,3 i 2,2 a 4,7 a 4,4 8,2 i 5,7 i 3,2 i 0,7 i 1,8 a 4,2 a 4,5 8,4 i 6,0 i 3,5 i 1,1 i 1,3 i 3,7 a 4,6 8,6 i 6,2 i 3,9 i 1,5 i 0,9 a 3,3 a 4,7 8,8 i 6,5 i 4,1 i 1,8 i 0,5 a 2,8 a 4,8 9,0 i 6,7 i 4,4 i 2,2 i 0,1 a 2,4 a 4,9 9,2 i 6,9 i 4,7 i 2,5 i 0,3 i 2,0 a 5,0 9,3 i 7,2 i 5,0 i 2,8 i 0,6 i 1,6 a Obr.102 Tab.12 e Nové segmenty se dají na vnitøním prùmìru 2,50-5,00 m a vnìjším prùmìru 2,70-5,50 m zaokrouhlit. U opotøebovaných segmentù èiní možný vnitøní prùmìr 2,00-5,60 m a vnìjší prùmìr 2,40-6,50 m. Tabulka 11 platí pro nové segmenty. U opotøebovaných segmentù se mùže šíøka segmentù o cca 2-3 mm zvýšit v závislosti na obsahu vlhkosti. Vyrovnání mezi segmenty smí èinit maximálnì 20 cm. -83-

84 Výpoèet vyrovnání Obvod vnìjší : U a = d a * Obvod vnitøní : U i = d i * Poèet celých segmentù - vnìjší : n = ga Poèet celých segmentù - vnitøní : n = g i U a Sla U i - 3cm Sl i Poèet celých segmentù : n = celoèíselná èást z Min (n,n ) Poèet polovièních segmentù - vnìjší : n = ha g g i ga U - Sl * n a a Sl ha U i - 3cm - Sl i * n g Poèet polovièních segmentù - vnitøní : n h i = Sl h i Poèet polovièních segmentù : n = celoèíselný díl z Min (n,n ) Poèet ètvrtsegmentù vnìjší : n = va Poèet ètvrtsegmetù vnitøní : n = v i g h h i ha U - Sl * n - Sl * n a a g ha h Sl va U - 3cm - Sl * n - Sl * n Poèet ètvrtsegmentù : n = celoèíselný díl z Min (n,n ) Vyrovnání vnìjší (na každý segment) : A = a Vyrovnání vnitøní (na každý segment) : A = i i Sl v i v v i va Vyrovnání vnì každý polovièní segment : A h a= 0.5 * A a Vyrovnání uvnitø každý polovièní segment : A h i = 0.5 * A i Vyrovnání vnì každý ètvrtsegment : A v a= 0.25 * A a Vyrovnání uvnitø každý ètvrtsegment : A v i = 0.25 * A i Sl a - vnìjší segmentová délka, celý segment v zahnutém stavu Sl i - vnitøní segmentová délka, celý segment v zahnutém stavu Sl ha - vnìjší segmentová délka, polovièní segment v zahnutém stavu Sl h i - vnitøní segmentová délka, polovièní segment v zahnutém stavu Sl va - vnìjší segmentová délka, ètvrtsegment v zahnutém stavu Sl - vnitøní segmentová délka, ètvrtsegment v zahnutém stavu v i i g U a - Sl a* n g - Sl ha* n h - Sl va* nv n g+ 0.5*n h *nv U i - l - Sl i* n g - Sl h i* n h- Sl * n n + 0.5*n *n - 1 g h h i AGB v i v v h l AGB =3/5/7cm Pøi bednìní celého kruhu se obední segmenty tolik plochy, kolik je možné obednit, a zbytková plocha vyrovnávacími výplòky. Pro plánování bednìní si nejdøíve vypoèítejte obvod. Poté urèete poèet celých, polovièních a ètvrtsegmentù. U vnitøního bednìní je nutné pøitom vždy naplánovat vyrovnávací plech (viz str. 22). Rozdíl z obvodu a poèet x délka rùzných segmentù udává zbytkový rozmìr. Tento zbytkový rozmìr se musí doplnit vyrovnávacími výplòky. Protože vyrovnání je k -84- dispozici v odstupòování každé 2 cm, je nutné podle toho zbytkový rozmìr zaokrouhlit. Nyní si mùžete zvolit vyrovnávací výplòky, které se mají použít. Pøitom se smí maximálnì použít tolik vyrovnávacích výplòkù, kolik je segmentových spojù. U vnitøního bednìní je o jeden segmentový spoj ménì, protože se tam umístí vyrovnávací plech. Vyrovnávací výplòky se pokud možno umístí rovnomìrnì tak, aby stály proti nejvìtším vyrovnávacím výplòkùm vnitøním i nejvìtší vyrovnávací výplòky vnìjší.

85 Výpoèet vyrovnání AGB é i e ít e o y y U a U i = 630cm * = 1979,2cm = 580cm * = 1822,1cm n = 1979,2cm ga = 8,3 239,0cm n = 1822,1cm - 3cm g i = 7,9 231,0cm n g = 7 n = 1979,2cm - 7*239cm = 2,6 ha 119,5cm n = 1822,1cm - 3cm - 7*231cm = 1,7 h i 115,5cm n h = 1 n = 1979,2cm - 7*239cm - 1*119,5cm va = 3,1 59,75cm 1822,1cm - 3cm - 7*231cm - 1*115,5cm n v i = = 1,5 57,75cm n v = 1 Min(3,1;1,5) = 1,5 ; celoèíselný díl z 1,5 = ,2cm - 7*239cm - 119,5cm - 59,75cm A a = = 16,38cm 7 + 0,5*1 + 0,25*1 A = 1822,1cm - 5cm - 7*231cm - 115,5cm - 57,75cm i = 3,98cm 7 + 0,5*1 + 0,25* Obr Min(7,9;8,3) = 7,9 ; celoèíselný díl z 7,9 = 7 Min(2,6;1,7) = 1,7 ; celoèíselný díl z 1,7 = zvol. : l AGB =5cm Vyrovnání vnìjší : 1979,2cm - 7*239cm - 119,5cm - 59,75cm =126,95cm 5 x 16 cm vyrovnávací díl (mezi celými segmenty) 3 x 12 cm vyrovnávací díl 1 x 10 cm vyrovnávací díl 126 cm vyrovnání rozdìleno na 9 segmentových spojù Vyrovnání vnitøní : 1822,1cm - 5cm - 7*231cm - 115,5cm - 57,75cm = 26,85cm 5 x 4 cm PE-vyrovnání (mezi celými segmenty) 3 x 2 cm PE-vyrovnání 1 x 5 cm vyrovnávací plech 26 cm vyrovnání rozdìleno na 8 segmentových spojù + vyrovnávací plech -85-

86 Rejstøík A B Bednící vrstva 4, 6 a násl., 29, 33 a násl. Bezpeènost 42 È Èelní uzavøení 31 a násl. Ètvrtsegment 5, 38 a násl., 41, 48, 84 D Distanèní lišta 30 a násl. Dobedòovací úhelník 29, 35 Dvojitý U-pásový prostøedek 31 a násl., 47 a násl., 75 a násl. Držák èelního uzavøení 32 a násl. F Fixkotva 48, 49, 51, 76 a násl. J Transport jeøábem 45 a násl. K Kombi-V-držák 48 a násl., 75 Kotevní kužel 51 a násl. Kloubová matka 5, 27, 31, 47 a násl., 56 a násl. M Multiklíè 19 a násl. N Nábìh 36 a násl Nábìhový segment 36 a násl. Napínák 4, 6 a násl., 18 a násl., 24 a násl., 33 a násl., 56 a násl. Nástavba provedení 16 a násl. Nástavbový díl 16 a násl., 56, 58, 60 a násl., 64 a násl. Nástavbový díl navaøený 11, 17 O Odbednìní 5, 23 P PE-vyrovnání 15, 22 a násl. Plastové vyrovnání (PE), 15, 22 a násl. Pochozí konzolová lávka 40 a násl., 59 a násl. Pochozí konzolová lávka pøipevnìní nahoøe 41, 47, 75 a násl. Pochozí konzolová lávka uložení 6 a násl., 41 Pojistka proti vztlaku 36 a násl. Polovièní segment 5, 38, 84 Pøeklenovací tømen s klínem 27 a násl., 56 a násl. Pøepásání 4, 6 a násl., 18 a násl., 26 a násl., 38, 40 R Rastrové elementy 29 S Stavìcí klíè 20 a násl. Segmenty 6 a násl. Segmentový spoj 21 a násl. Skladování 43 Spojka napínáku 34 a násl., 37, 39, 50, 77 Spád 33 a násl. Spínací tyè 5, 26 a násl., 31, 33 a násl., 47 a násl., 56 a násl. Spínání 26 a násl. Spojovací èep 21 a násl., 30 a násl. Spojovací èep 5-ti kolíkový 21 a násl. Spojovací úhelník 33 a násl. Stabilizaèní vzpìry 39 a násl. Stìna napojení 28 a násl. Stìna jednostranná 47 a násl. Š Šplhací konzola 50 a násl., 78 a násl. Šroub s plochou kulovou hlavou 16 a násl., 32, 34, 36 a násl., 41, 48, 52 Šroubová kotva 50 a násl., 78 a násl. U Úhel spojení segmentù 6 a násl, 21, 23, 35 V Vnìjší pás 6 a násl., 18 a násl., 26, 38 Vnitøní pás 6 a násl., 18 anásl., 26 a násl., 38 Výpoèet 80 a násl. Vyrovnávací díl 14, 22 Vyrovnávací element 15, 33, 35 Vyrovnávací plech 5, 15, 23 Výškové pøesazení 35 Vzpìra 38 a násl. Vzpìra jedn. bednìní 47 a násl., 75 a násl. Vzpìra závìs 29, 50, 78 a násl. T Teleskopický nosník 33 a násl. Tlak èerstvého betonu 4 Tolerance rovnosti 4 držení 40 a násl., 78 a násl. Z Zaoblení 18 a násl. Zámkový otvor 6 a násl., 16 a násl., 27 a násl., 31, 39, 41, 45 Závìs napínáku navaøený 6 a násl., 24 Závìs stabilizaèní vzpìry 6 a násl., 38 Závìs vzpìry jedn. bednìní trapézové 47 a násl. Závìsná patka M30 50 a násl., 78 a násl. Závìsné lešení 53 a násl., 78 a násl. Technické zmìny se vyhrazují! -86- Copyright reserved by PASCHAL
