1 TECHNICKÉ INFORMACE UŽITEČNÁ HMOTNOST KABIN A PŘÍSLUŠENSTVÍ Typ kabiny / příslušenství DCM-161 Kit-Cab BNP-601 / 721 podvozek se zavážecí plošinou a otočným stolem UŽITEČNÁ HMOTNOST 8 kg (objem cca 7,5 l) 25 kg 250 kg 200 kg VÝKON CYKLONOVÉHO ODLUČOVAČE 300 CFM 8,4 m 3 /min 600 CFM 16,8 m 3 /min 900 CFM 25,4 m 3 /min 1200 CFM 34 m 3 /min 1800 CFM 50 m 3 /min Potřeba stlačeného vzduchu pro sací trysky Injektorové nebo ejektorové trysky s výstupní rychlostí 60 bis 100 m/s průměr trysky potřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 6,5 0,38 0,46 0,54 0,62 8,0 0,70 0,78 0,86 0,94 10,0 0,95 1,13 1,23 1,51 12,0 1,26 1,51 1,63 1,75 Potřeba stlačeného vzduchu pro tlakové trysky Výstupní rychlost 150 bis 250 m/s průměr trysky potřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 3,0 0,31 0,39 0,44 0,50 4,7 0,63 0,81 0,94 1,12 6,3 1,14 1,46 1,74 2,02 8,0 1,87 2,41 2,87 3,41 9,5 2,62 3,39 4,06 4,75 11,0 3,57 4,58 5,50 6,52

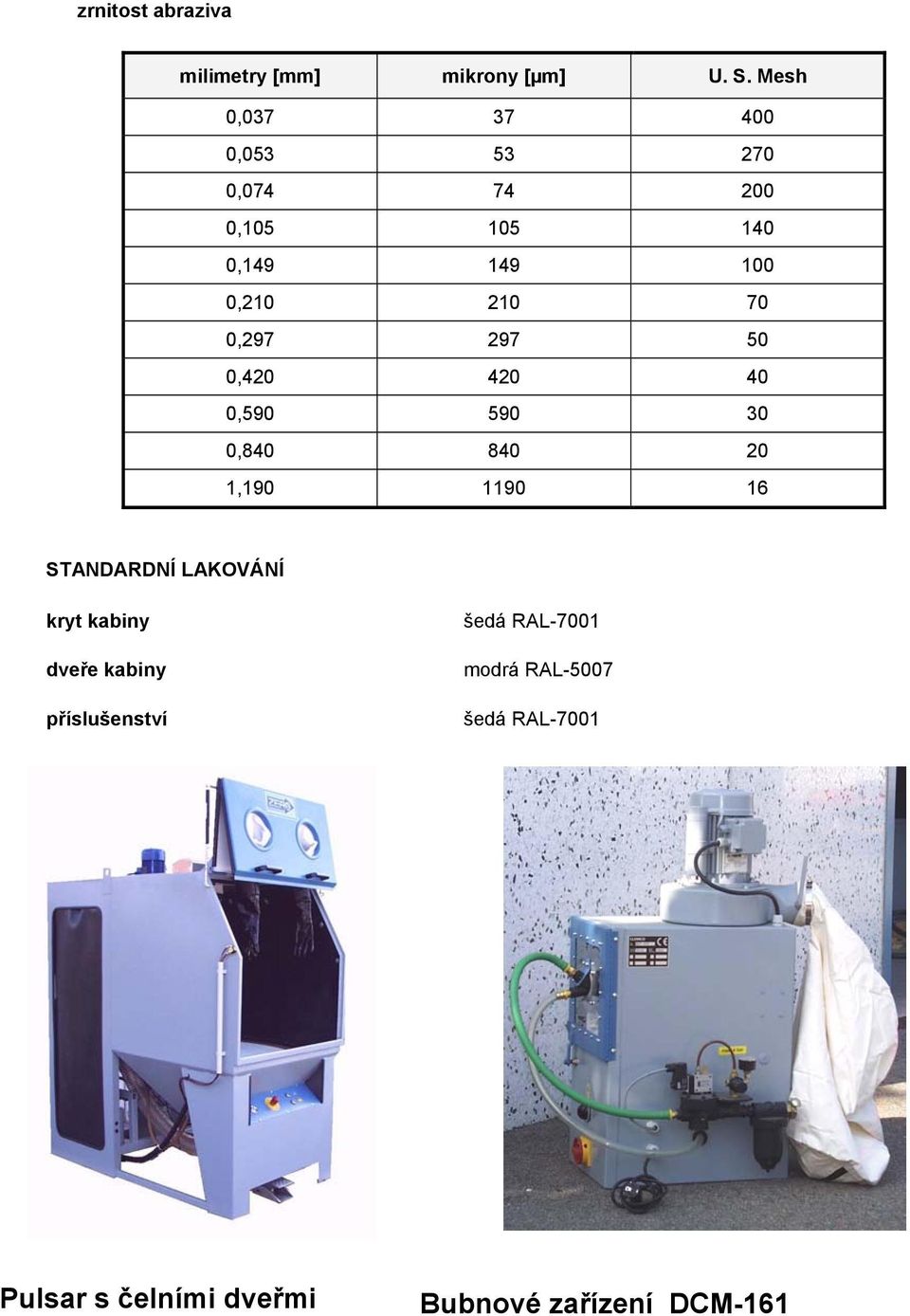

2 zrnitost abraziva milimetry [mm] mikrony [µm] U. S. Mesh 0, , , , , , , , , , , STANDARDNÍ LAKOVÁNÍ kryt kabiny dveře kabiny příslušenství šedá RAL-7001 modrá RAL-5007 šedá RAL-7001 Pulsar s čelními dveřmi Bubnové zařízení DCM-161

3 Kit-Cab Spec. kabina s poháněným dopravníkem KABINY PRO INJEKTOROVÉ TRYSKÁNÍ OBJ. Č. MODEL POPIS DCM-161 Bubnové zařízení kompletní DCM-161 Bubnové zařízení bez ventilátoru 99605Z TF-1000 Minikabina s tryskací pistolí 90609Z TF-1000 Minikabina s tryskací pistolí a tryskovou tyčí 99796Z BNP-65 INEX Kabina bez čištění, bez filtru 99398D BNP-220 INEX Kabina bez čištění, bez filtru 24247Z KIT-CAB Kompakt Kabina s instalovaným rámovým filtrem KIT-CAB Kabina s filtrem kompletní smontovaná KIT-CAB Kabina s filtrem nesmontovaná v kartonu KIT-CAB Kabina bez filtru PULSAR II Kompaktní kabina s cyklónem 99877Z PULSAR III Injekt. tryskací kabina Kompaktní kabina s odlučovačem 8,4 m 3 /min, patronový filtr Pulsar s ofukováním 99878Z PULSAR VI Injekt. tryskací kabina Kompaktní kabina s cyklonem 16,8 m 3 /min, patronový filtr Pulsar s ofukováním PULSAR VI Plus 2 Injekt. tryskací kabina Kompaktní kabina s cyklonem 16,8 m³/min, patronový filtr se 2 filtračními patronami 12594Z BNP-65-E Kabina s čištěním 8,4 m 3 /min 12595Z BNP-65-4E Kabina s čištěním 8,4 m 3 /min, suchý filtr 12596Z BNP-65-E Kabina s čištěním 16,8 m 3 /min 12597Z BNP-65-1E Kabina s čištěním 16,8 m 3 /min, suchý filtr 99976Z BNP-65-P Kabina s čištěním 16,8 m³/min, patronový filtr 12605Z BNP-220 Kabina s čištěním 16,8 m 3 /min, suchý filtr 12606Z BNP-220-E Kabina s čištěním 25,4 m 3 /min 12607Z BNP-220-1E Kabina s čištěním 25,4 m 3 /min, suchý filtr 99812Z BNP-220-P Kabina s cyklonem 25,4 m 3 /min, patronový filtr BNP-601 Kabina s cyklonem 25,4 m³ / min, patronový filtr BNP-721 Kabina s cyklonem 25,4 m³ / min a patronovým filtrem MBX BNP-721 Kabina s cyklonem 25,4 m³ / min a patronovým filtrem MBX A-200/6 Kabina pro automatické tryskání Všechny injektorové tryskací kabiny Pulsar a BNP jsou standardně vybaveny keramickou tryskou 8 mm.

4 Princip injektorové kabiny PULSAR Princip injektorové kabiny Pulsar VI a VIII OBJ. Č. MODEL TLAKOVÉ KABINY POPIS PULSAR-II Tlak. trysk. kabina Kompaktní kabina s tryska cím kotlem 1028 (20L) a cyklonem PULSAR-III 8,4 m 3 /min, patronový filtr s ofukováním Kompaktní kabina s tryskacím kotlem 1028 (20L) a cyklonem Tlak. trysk. kabina 8,4 m 3 /min, patronový filtr s ofukováním 99427Z PULSARVI Kompaktní kabina s tryskacím kotlem 1628 (40L), cyklon Tlak. trysk. kabina 16,8m 3 /min, patronový filtr s ofukováním PULSAR VI Plus 2 Tlak. trysk. Kompaktní kabina s tryskacím kotlem 1628 (40L), cyklon 16, Z kab. BNP-65-Tlam³/min, patronový filtr se 2 patronami a ofukováním Kabina s cyklonem 25,4 m 3 /min, tryskací kotel 2040 (100L), 12613Z BNP-220-Tlak patronový filtr MBX-1500 (2,2 kw), bez zásobníku Kabina s cyklonem 25,4 m 3 /min, tryskací kotel 2040 (100L), 90330Z BNP-220-Tlak patronový filtr MBX-1500 (2,2 kw), bez zásobníku Kabina s čištěním 25,4 m 3 /min, tryskací kotel 2040 (100L), BNP-601-Tlak suchý filtr, bez zásobníku Kabina s cyklonem 25,4 m³ / min, tryskací kotel 2040 (100L), BNP-721-Tlak patronový filtr MBX-1500 (2,2 kw), bez zásobníku Kabina s cyklonem 25,4 m³ / min, tryskací kotel 2040 (100L), BNP-721-Tlak patronový filtr MBX-1500 (2,2 kw), bez zásobníku Kabina s cyklonem 25,4 m³ / min, tryskací kotel 2040 (100L), patronový filtr MBX-2000 (4 kw), bez zásobníku

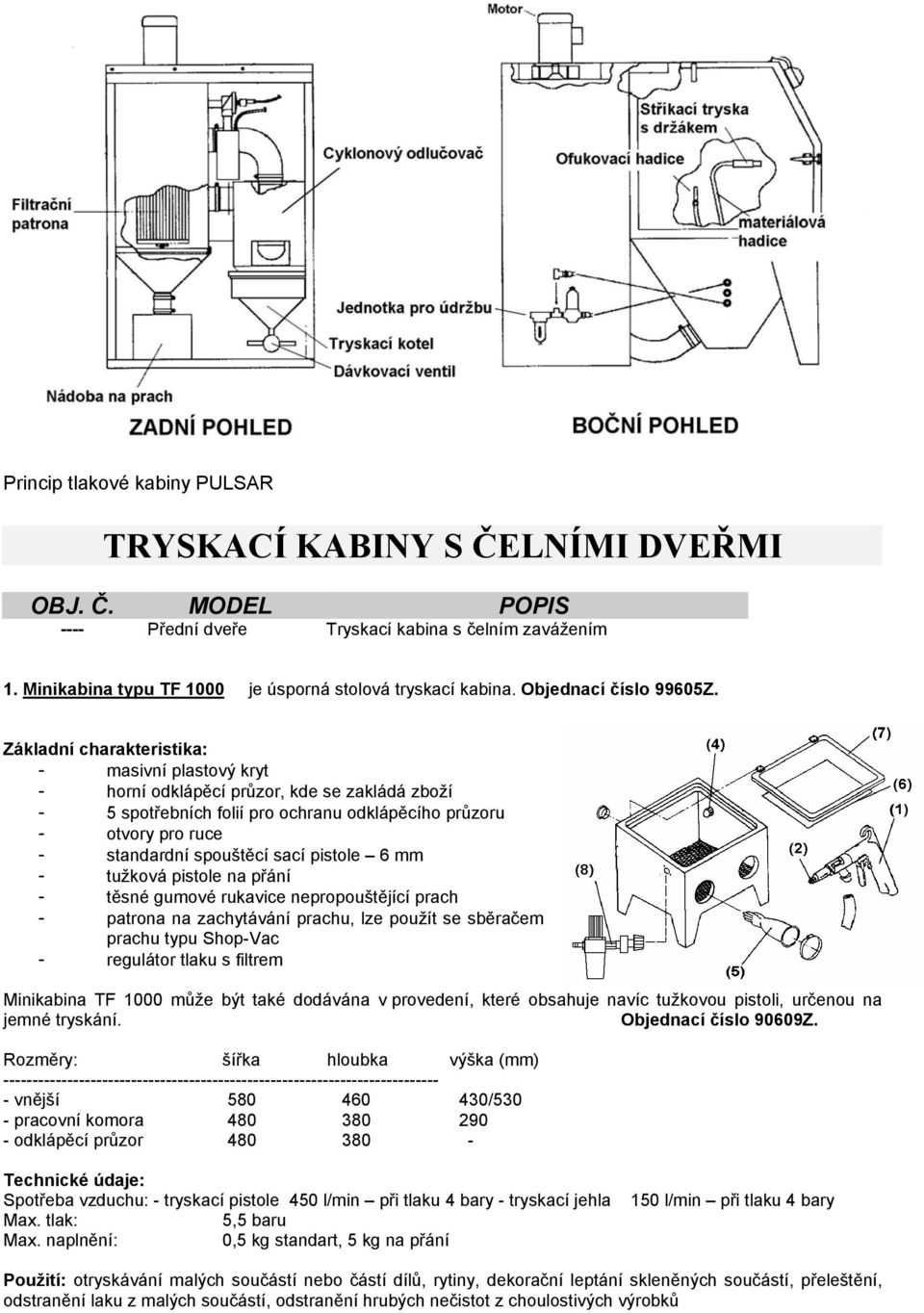

5 Princip tlakové kabiny PULSAR TRYSKACÍ KABINY S ČELNÍMI DVEŘMI OBJ. Č. MODEL POPIS ---- Přední dveře Tryskací kabina s čelním zavážením 1. Minikabina typu TF 1000 je úsporná stolová tryskací kabina. Objednací číslo 99605Z. Základní charakteristika: - masivní plastový kryt - horní odklápěcí průzor, kde se zakládá zboží - 5 spotřebních folií pro ochranu odklápěcího průzoru - otvory pro ruce - standardní spouštěcí sací pistole 6 mm - tužková pistole na přání - těsné gumové rukavice nepropouštějící prach - patrona na zachytávání prachu, lze použít se sběračem prachu typu Shop-Vac - regulátor tlaku s filtrem Minikabina TF 1000 může být také dodávána v provedení, které obsahuje navíc tužkovou pistoli, určenou na jemné tryskání. Objednací číslo 90609Z. Rozměry: šířka hloubka výška (mm) vnější /530 - pracovní komora odklápěcí průzor Technické údaje: Spotřeba vzduchu: - tryskací pistole 450 l/min při tlaku 4 bary - tryskací jehla Max. tlak: 5,5 baru Max. naplnění: 0,5 kg standart, 5 kg na přání 150 l/min při tlaku 4 bary Použití: otryskávání malých součástí nebo částí dílů, rytiny, dekorační leptání skleněných součástí, přeleštění, odstranění laku z malých součástí, odstranění hrubých nečistot z choulostivých výrobků

6 2. ZERO MINI DCM 161 s otáčivým bubnem Objednací číslo je poloautomatické otryskávací zařízení, které umožňuje otryskávat výrobky v otáčivém děrovaném bubnu. - zboží se otáčí, kde je otryskáváno injektorovou pistolí. - buben je odsáván a zbavován prachových částic pomocí odsávacího filtru. ZERO Mini obsahuje: - motor s vnějším rotorem - 5 otáček/min, 15 W - časový spínač 0 60 min - pojistku dveří tryskací pochod se přeruší otevřením dveří - automatickou pistoli s keramickou tryskou č. 4 vzduchová tryska č. 4 - přívod vzduchu ½ s filtračním regulátorem a magnetickým ventilem - rozměry: 310 x 460 x 610 mm (š x h x v) - hmotnost: 70 kg Odsávací filtr: - skříň s integrovaným otáčivým bubnem - ventilátor a motorem 055 kw, 230 V - výkon ventilátoru: 4,2 m 3 /min - prachový filtr Spotřeba vzduchu při tryskání : Tlak tryskání 4 bar Spotřeba vzduchu 0,48 m 3 /min. keramická tryska 8 mm Použitelnost: čištění, odstraňování otřepů nebo otryskávání malých součástek v různých formách 3.Tryskací kabina typu KIT-CAB včetně filtru TRYSKACÍ KABINA : rámová konstrukce, kryt je vyroben z tabulového plechu. Zařízení je projektováno jako podtlaková prachotěsná kabina s rekuperačním systémem. Tryskací médium je nepřetržitě odváděno do rekuperační jednotky, kde je čištěno pro opětovné použití. - vč. osvědčené vysokovýkonné BNP pistole a BNP dávkovacího ventilu - pracovní tlak nastavitelný od 1 do 7 bar - dveřní bezpečnostní západka otevření dveří automaticky přeruší tryskací proces - dveře včetně těsnícího lemu - bezpečnostní okno včetně ochranných fólií pro ochranu proti opotřebení - otvory pro ruce, malé otryskávané díly mohou být vloženy do kabiny bez nutnosti otvírání dveří - maximální zatížení na rošt: 25 kg Rozměry: šířka hloubka výška (mm) vnější pracovní komora /760 - otvírání dveří

7 KAZETOVÝ SBĚRAČ PRACHU : - vybaveno vyjímatelnou ventilátorovou jednotkou pro rychlou a jednoduchou výměnu náplně filtru - manuální Jet-čištění - 0,55 kw-motor cca 8 m 3 /min. kapacita ventilátoru - Cartridge: plocha 7 m 2 synthetická Celulosa BIA schváleno pro třídy U, S, G & C - jednoduchá demontáž a proces vyprázdnění prachového zásobníku Rozměry: šířka hloubka výška (mm) vnější Spotřeba vzduchu při tryskání : Tlak tryskání 3 bar 5,5 bar 7 bar Spotřeba vzduchu 0,4 m 3 /min. 0,6 m 3 /min. 0,75 m 3 /min. 6mm keramická tryska - standard KABINA včetně filtru objednací číslo Tryskací kabina Pulsar III 1 ZERO injektorová tryskací kabina, model Pulsar III s rámem a pevnou konstrukcí z ocelového plechu (tloušťka plechu 2 mm), prachotěsná podtlaková s recyklací abraziva (cyklonové čištění). Abrazivo se průběžně odsává, čistí a znovu přivádí do dávkovacího ventilu. Celé zařízení lze přemisťovat pomocí vidlicového dopravníku a je vybaveno závěsnými oky. Komponenty Tryskací kabina otvory pro ruce s přizpůsobenými pracovními rukavicemi okénko v gumovém těsnění, s oděrovými fóliemi odsávací hadice injektorová tryskací pistole keramická otryskávací tryska 8 mm vzduchová tryska 4 mm napojení na otryskávací hadici ½ PUR na vzduchovou hadici ½ PUR ofukovací pistole dveře oboustranné se speciálním uzávěrem a gumovým těsněním trychtýřové překrytí, perforovaný plech s nosností max. 150 kg nožní pedál na vypínání/zapínání tryskacího procesu pilotní regulátor ½ odlučovač vody ½ pneumatický bezpečnostní spínač na automatické vypnutí otryskávání při náhodném otevření dveří Osvětlení tryskacího prostoru nahoru sklopné svítidlo, namontované na vnější stěně kabiny, dvě zářivky 230 V, po 15 W Obslužné a bezpečnostní zařízení elektrická rozvodná skříňka, namontovaná v čelním plechu dole (dle VDE) vypínač osvětlení tryskacího prostoru a elektromotoru elektrické ovládání s ovládáním automatického čištění flitru a doběhu regulátor tryskacího tlaku s manometrem ¼ počitadlo provozních hodin Cyklon (kapacita 510 m 3 /h) plnicí dvířka síto se separačním magnetem dávkovací ventil na abrazivo

8 Ventilátor s elektromotorem 0,75 kw / 380 V / 50 Hz namontovaný na tělese patronového filtru Patronový filtr namontovaný v plechovém tělese plocha filtru 9,9 m 2 výměnná filtrační patrona nádoba na prach zásobník na stlačený vzduch s membránovým ventilem na automatické ofukování filtrační patrony spotřeba stlačeného vzduchu: cca 80 l / min při 6 barech POZOR: stlačený vzduch zbavený vody a oleje Technická data Rozměry šířka: mm hloubka: mm výška: mm Váha 300 kg Velikost pracovního prostoru šířka: 915 mm hloubka: 890 mm výška: 940 mm Velikost dveří šířka: 610 / 830 mm výška: 485 / 865 mm Spotřeba stlačeného vzduchu průměr trysky spotřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 6,5 0,38 0,46 0,54 0,62 8,0 0,70 0,78 0,86 0,84 10,0 0,95 1,13 1,23 1,51 12,0 1,26 1,51 1,63 1,75 Maximální přípustný tlak 7 bar Výkon ventilátoru 8,4 m 3 / min Hlasitost hodnoty viz přiložený list s údaji Barva kabina: šedá dveře: modré Katalogové č Z

9 2 ZERO tlaková tryskací kabina, model Pulsar III s rámem a pevnou konstrukcí z ocelového plechu (tloušťka plechu 2 mm), prachotěsná podtlaková s recyklací abraziva (cyklonové čištění). Abrazivo se průběžně odsává, čistí a znovu přivádí do dávkovacího ventilu. Celé zařízení lze přemisťovat pomocí vidlicového dopravníku a je vybaveno závěsnými oky. K omponenty Tryskací kabina otvory pro ruce s přizpůsobenými pracovními rukavicemi okénko v gumovém těsnění, s oděrovými fóliemi odsávací hadice hadice na abrazivo 13 x 7,5 komplet s nylonovým držákem trysky NHP-0 a borkarbidovou tryskou CB- 4/25 ofukovací pistole dveře oboustranné se speciálním uzávěrem a gumovým těsněním trychtýřové překrytí, perforovaný plech s nosností max. 150 kg nožní pedál na vypínání/zapínání tryskacího procesu pilotní regulátor ½ ovládací pult odlučovač vody ½ pneumatický bezpečnostní spínač na automatické vypnutí otryskávání při náhodném otevření dveří Osvětlení tryskacího prostoru nahoru sklopné svítidlo, namontované na vnější stěně kabiny, dvě zářivky 230 V, po 15 W Obslužné a bezpečnostní zařízení elektrická rozvodná skříňka, namontovaná v čelním plechu dole (dle VDE) vypínač osvětlení tryskacího prostoru a elektromotoru elektrické ovládání s ovládáním automatického čištění flitru a doběhu regulátor tryskacího tlaku s manometrem ¼ nouzový vypínač počitadlo provozních hodin Cyklon montovaný z tryskacího kotle se zásobníkem (kapacita 510 m 3 /h) plnicí dvířka separační síto s magnetem Ventilátor s elektromotorem 0,75 kw / 380 V / 50 Hz montovaný na tělese patronového filtru Patronový filtr namontovaný v plechovém tělese plocha filtru 9,9 m 2 výměnná filtrační patrona nádoba na prach zásobník na stlačený vzduch s membránovým ventilem na automatické ofukování filtrační patrony spotřeba stlačeného vzduchu: cca 80 l / min při 6 barech POZOR: stlačený vzduch zbavený vody a oleje Tlakový tryskací kotel (SC-1028) s obsahem 20 litrů trubky ½ vypouštěcí ventil TLR pilotní regulátor ½ vstup vzduchu odlučovač vody ½ dávkovací ventil na abrazivo SA-1/2 provozní tlak max. 9 bar atest CE

10 T echnická data Rozměry šířka: mm hloubka: mm výška: mm Váha 330 kg Velikost pracovního prostoru šířka: 915 mm hloubka: 890 mm výška: 940 mm Velikost dveří šířka: 610 / 830 mm výška: 485 / 865 mm Spotřeba stlačeného vzduchu průměr trysky spotřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 3,0 mm 0,31 0,39 0,44 0,50 4,7 mm 0,63 0,81 0,94 1,12 6,3 mm 1,14 1,46 1,74 2,02 8,0 mm 1,87 2,41 2, ,5 mm 2,62 3,39 4,06 4,75 Hlasitost hodnoty viz přiložený list s údaji Barva kabina: šedá dveře: modré Katalogové č Tryskací kabina Pulsar VI 1 ZERO injektorová tryskací kabina, model Pulsar VI s rámem a pevnou konstrukcí z ocelového plechu (tloušťka plechu 2 mm), prachotěsná podtlaková s recyklací abraziva (cyklonové čištění). Abrazivo se průběžně odsává, čistí a znovu přivádí do dávkovacího ventilu. Celé zařízení lze přemisťovat pomocí vidlicového dopravníku a je vybaveno závěsnými oky. K omponenty Tryskací kabina s rámovým podstavcem (lze přepravovat zdvihacími vozíky) otvory pro ruce s přizpůsobenými pracovními rukavicemi okénko v gumovém těsnění, s oděrovými fóliemi odsávací hadice kabina vzadu vlevo a zadní stěna s gumovým závěsem (servisní otvory). Kabinu lze při provozu postavit až k zadní stěně, protože každodenní servis lze provádět ze strany. injektorová tryskací pistole keramická otryskávací tryska 8 mm vzduchová tryska 4 mm napojení na otryskávací hadici ½ PUR na vzduchovou hadici ½ PUR ofukovací pistole dveře oboustranné se speciálním uzávěrem a gumovým těsněním

11 trychtýřové překrytí, perforovaný plech s nosností max. 150 kg nožní pedál na vypínání/zapínání tryskacího procesu ovládací regulátor ½ pneumatický bezpečnostní spínač na automatické vypnutí otryskávání při náhodném otevření dveří dávkovací šoupě namontované na střeše k regulaci vstupu a výstupu vzduchu do kabin. odváděcí vzduchové hrdlo NW 250 na odvádění vzduchu ven Osvětlení tryskacího prostoru nahoru sklopné svítidlo, namontované na vnější stěně kabiny, dvě zářivky 230 V, po 15 W Obslužné a bezpečnostní zařízení elektrická rozvodná skříňka, namontovaná v čelním plechu dole (dle VDE) vypínač osvětlení tryskacího prostoru a elektromotoru elektrické ovládání s ovládáním automatického čištění flitru a doběhu regulátor tryskacího tlaku s manometrem ¼ nouzový vypínač počitadlo provozních hodin Cyklon (kapacita m 3 /h) plnicí dvířka síto se separačním magnetem dávkovací ventil na abrazivo Ventilátor s elektromotorem 0,75 kw / 380 V / 50 Hz namontovaný na tělese patronového filtru Patronový filtr namontovaný v plechovém tělese plocha filtru 12 m 2 výměnná filtrační patrona nádoba na prach zásobník na stlačený vzduch s membránovým ventilem na automatické ofukování filtrační patrony spotřeba stlačeného vzduchu: cca 80 l / min při 6 barech POZOR: stlačený vzduch zbavený vody a oleje T echnická data Rozměry šířka: mm hloubka: mm výška: mm Váha 430 kg Velikost pracovního prostoru šířka: mm hloubka: mm výška: mm Velikost dveří šířka: 700 / 930 mm výška: 500 / 975 mm Spotřeba stlačeného vzduchu průměr trysky spotřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 6,5 0,38 0,46 0,54 0,62 8,0 0,70 0,78 0,86 0,84 10,0 0,95 1,13 1,23 1,51 12,0 1,26 1,51 1,63 1,75

12 Maximální přípustný tlak 7 bar Výkon ventilátoru 16,8 m 3 / min Hlasitost hodnoty viz přiložený list s údaji Barva kabina: šedá dveře: modré Katalogové č Z 2 ZERO tlaková tryskací kabina, model Pulsar VI s rámem a pevnou konstrukcí z ocelového plechu (tloušťka plechu 2 mm), prachotěsná podtlaková s recyklací abraziva (cyklonové čištění). Abrazivo se průběžně odsává, čistí a znovu přivádí do dávkovacího ventilu. Celé zařízení lze přemisťovat pomocí vidlicového dopravníku a je vybaveno závěsnými oky. K omponenty Tryskací kabina s rámovým podstavcem (lze přepravovat zdvihacími vozíky) otvory pro ruce s přizpůsobenými pracovními rukavicemi okénko v gumovém těsnění, rychle výměnný rám se skleněnou tabulí odsávací hadice hadice na abrazivo 19 x 7 komplet - s nylonovým držákem trysky NHP-3/4 - s wolframkarbidovou tryskou CTJG-5 (Ø 8 mm) ofukovací pistole kabina vzadu vlevo a zadní stěna s gumovým závěsem (servisní otvory). Kabinu lze při provozu postavit až k zadní stěně, protože každodenní servis lze provádět ze strany. dveře oboustranné se speciálním uzávěrem a gumovým těsněním trychtýřové překrytí, perforovaný plech s nosností max. 150 kg nožní pedál na vypínání/zapínání tryskacího procesu ovládací regulátor ½ pneumatický bezpečnostní spínač na automatické vypnutí otryskávání při náhodném otevření dveří dávkovací šoupě namontované na střeše k regulaci vstupu a výstupu vzduchu do kabin. odváděcí vzduchové hrdlo NW 250 na odvádění vzduchu ven Osvětlení tryskacího prostoru nahoru sklopné svítidlo, namontované na vnější stěně kabiny, dvě zářivky 230 V, po 15 W Obslužné a bezpečnostní zařízení elektrická rozvodná skříňka, namontovaná v čelním plechu dole (dle VDE) vypínač osvětlení tryskacího prostoru a elektromotoru elektrické ovládání s ovládáním automatického čištění flitru a doběhu regulátor tryskacího tlaku s manometrem ¼ nouzový vypínač počitadlo provozních hodin Cyklon montovaný z tryskacího kotle se zásobníkem (kapacita m 3 /h) plnicí dvířka síto se separačním magnetem Ventilátor s elektromotorem 0,75 kw / 380 V / 50 Hz montovaný na tělese patronového filtru

13 Patronový filtr namontovaný v plechovém tělese plocha filtru 12 m 2 výměnná filtrační patrona nádoba na prach s kapsou (postranní k odebírání) zásobník na stlačený vzduch s membránovým ventilem na automatické ofukování filtrační patrony spotřeba stlačeného vzduchu: cca 80 l / min při 6 barech POZOR: stlačený vzduch zbavený vody a oleje Tlakový tryskací kotel (SC-1628Z) s obsahem 40 litrů a konusem 60 vhodný pro všechna obvyklá abraziva trubky 1¼ vypouštěcí ventil TLR 1 pilotní regulátor 1¼ vstup vzduchu odlučovač vody 1¼ dávkovací ventil na abrazivo SA 1 provozní tlak max. 10 bar atest CE T echnická data Rozměry šířka: mm hloubka: mm výška: mm Váha 470 kg Velikost pracovního prostoru šířka: mm hloubka: mm výška: mm Velikost dveří šířka: 700 / 930 mm výška: 500 / 975 mm Spotřeba stlačeného vzduchu průměr trysky spotřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 3,0 mm 0,31 0,39 0,44 0,50 4,7 mm 0,63 0,81 0,94 1,12 6,3 mm 1,14 1,46 1,74 2,02 8,0 mm 1,87 2,41 2, ,5 mm 2,62 3,39 4,06 4,75 Maximální přípustný tlak vzduchu 7 bar Výkon ventilátoru 17 m 3 / min Barva kabina: šedá dveře: modré Katalogové č Z

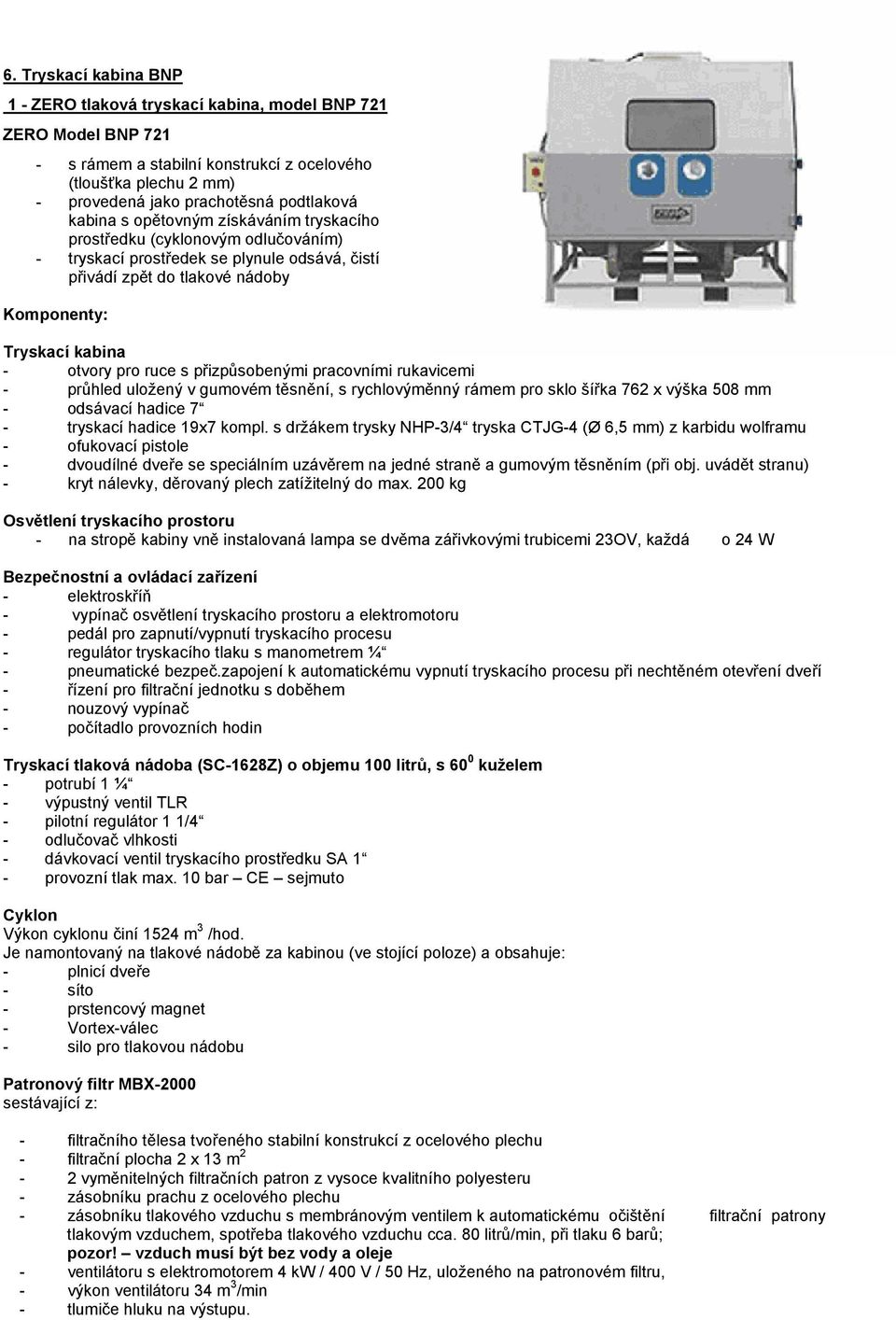

14 6. Tryskací kabina BNP 1 - ZERO tlaková tryskací kab ina, model BNP 721 ZERO Model BNP s rámem a stabilní konstrukcí z ocelového (tloušťka plechu 2 mm) - provedená jako prachotěsná podtlaková kabina s opětovným získáváním tryskacího prostředku (cyklonovým odlučováním) - tryskací prostředek se plynule odsává, čistí přivádí zpět do tlakové nádoby Komponenty: Tryskací kabina - otvory pro ruce s přizpůsobenými pracovními rukavicemi - průhled uložený v gumovém těsnění, s rychlovýměnný rámem pro sklo šířka 762 x výška 508 mm - odsávací hadice 7 - tryskací hadice 19x7 kompl. s držákem trysky NHP-3/4 tryska CTJG-4 (Ø 6,5 mm) z karbidu wolframu - ofukovací pistole - dvoudílné dveře se speciálním uzávěrem na jedné straně a gumovým těsněním (při obj. uvádět stranu) - kryt nálevky, děrovaný plech zatížitelný do max. 200 kg Osvětlení tryskacího prostoru - na stropě kabiny vně instalovaná lampa se dvěma zářivkovými trubicemi 23OV, každá o 24 W Bezpečnostní a ovládací zařízení - elektroskříň - vypínač osvětlení tryskacího prostoru a elektromotoru - pedál pro zapnutí/vypnutí tryskacího procesu - regulátor tryskacího tlaku s manometrem ¼ - pneumatické bezpeč.zapojení k automatickému vypnutí tryskacího procesu při nechtěném otevření dveří - řízení pro filtrační jednotku s doběhem - nouzový vypínač - počítadlo provozních hodin Tryskac í tlaková nádoba (SC-1628Z) o objemu 100 litrů, s 60 0 kuželem - potrubí 1 ¼ - výpustný ventil TLR - pilotní regulátor 1 1/4 - odlučovač vlhkosti - dávkovací ventil tryskacího prostředku SA 1 - provozní tlak max. 10 bar CE sejmuto Cyklon Výkon cyklonu činí 1524 m 3 /hod. Je namontovaný na tlakové nádobě za kabinou (ve stojící poloze) a obsahuje: - plnicí dveře - síto - prstencový magnet - Vortex-válec - silo pro tlakovou nádobu Patronový filtr MBX-2000 sestávající z: - filtračního tělesa tvořeného stabilní konstrukcí z ocelového plechu 2 - filtrační plocha 2 x 13 m - 2 vyměnitelných filtračních patron z vysoce kvalitního polyesteru - zásobníku prachu z ocelového plechu - zásobníku tlakového vzduchu s membránovým ventilem k automatickému očištění tlakovým vzduchem, spotřeba tlakového vzduchu cca. 80 litrů/min, při tlaku 6 barů; pozor! vzduch musí být bez vody a oleje - ventilátoru s elektromotorem 4 kw / 400 V / 50 Hz, uloženého na patronovém filtru, 3 - výkon ventilátoru 34 m /min - tlumiče hluku na výstupu. filtrační patrony

15 Technické údaje Rozměry tryskací kabiny: - šířka 1830 mm - hloubka: 1830 mm - výška: 2450 mm H motnost: - kabiny s čistícím zařízením 1400 kg - patronového filtru 390 kg - tlakové nádoby 110 kg Velikost pracovního prostoru: - šířka 1780 mm - hloubka: 1780 mm - výška: 1660 mm Velikost dveří: - šířka: 1830/1045 mm - výška: 1710/560 mm Rozměry filtru: - šířka 1730 mm - hloubka: 850 mm - výška: 2320 mm Spotřeba tlakového vzduchu: l/min při tlaku 7 bar a 6mm tryskací trysce Maximálně přípustný tlak vzduchu: - 7 bar Objednací číslo: se silem, Vortex-válcem a rychlovýměnným rámem 2 - ZERO tlaková tryskací kabina, model BNP 75 ZERO Model BNP 75 (2 x BNP-65) pro 1 pracovníka - s rámem a stabilní konstrukcí z ocelového (tloušťka plechu 2 mm) plechu - provedená jako prachotěsná podtlaková kabina s opětovným získáváním tryskacího prostředku (cyklonovým odlučováním) - tryskací prostředek se plynule odsává, čistí přivádí zpět do tlakové nádoby - kabiny jsou namontovány na stabilním rámu a uprostřed prachotěsně vzájemně propojeny. Komponenty: Tryskací kabina - otvory pro ruce s přizpůsobenými pracovními rukavicemi (4 otvory pro ruce) - 2 x průhled uložený v gumovém těsnění, s rychlovýměn. rámem pro sklo šířka 495 x výška 318 mm - odsávací hadice 7 s rozdělovacím kusem 1x7 2x4 - tryskací hadice 19x7 kompl. s držákem trysky NHP-3/4 tryska CSD-5/B (Ø 8,0 mm) borkarbidu - ofukovací pistole - oboustrannné dveře se speciálním uzávěrem na jedné straně a gumovým těsněním - kryt nálevky, děrovaný plech zatížitelný do max. 150 kg 2 ks osvětlení tryskacího prostoru - Jedno namontované na vně prohlížecím okně, lampa se dvěma zářiv. trubicemi 23OV, každá o 15 W

16 Bezpečnostní a ovládací zařízení - elektroskříň - vypínač osvětlení tryskacího prostoru a elektromotoru - pedál pro zapnutí/vypnutí tryskacího procesu - regulátor tryskacího tlaku s manometrem ¼ - pneumatické bezpečnostní zapojení k autom. vypnutí tryskacího procesu při nechtěném otevření dveří Tryskací tlaková nádoba (SC-2040Z) o objemu 100 litrů, s 60 0 kuželem - potrubí 1 ¼ - výpustný ventil TLR - pilotní regulátor 1 1/4 - odlučovač vlhkosti - dávkovací ventil tryskacího prostředku SA 1 - provozní tlak max. 10 bar - CE Cyklon Výkon cyklonu činí 1500 m 3 /hod. Je namontovaný na tlakové nádobě za kabinou (ve stojící poloze) a obsahuje: - plnicí dveře - síto se samostatným magnetem - silo pro tlakovou nádobu Patronový filtr MBX-2000 sestávající z: - filtračního tělesa tvořeného stabilní konstrukcí z ocelového plechu - filtrační plocha 2 x 13 m 2-2 vyměnitelných filtračních patron z vysoce kvalitního polyesteru - zásobníku prachu z ocelového plechu - zásobníku tlakového vzduchu s membránovým ventilem k automatickému očištění filtrační patrony tlakovým vzduchem, spotřeba tlakového vzduchu cca. 20 litrů/min, při tlaku 6 barů; pozor! vzduch musí být bez vody a oleje - ventilátoru s elektromotorem 4 kw / 400 V / 50 Hz, uloženého na patronovém filtru, - výkon ventilátoru 34 m 3 /min Technické údaje: Rozměry tryskací kabiny: - šířka 2000 mm - hloubka: 1000 mm - výška: 1800 mm Hmotnost: - kabiny 350 kg - patronového filtru 500 kg - tlakové nádoby 110 kg - cyklon 80 kg Velikost pracovního prostoru: - šířka 1800 mm - hloubka: 914 mm - výška: 968 mm Spotřeba stlačeného vzduchu průměr trysky spotřeba stlačeného vzduchu [m 3 /min] [mm] 3 bar 4 bar 5 bar 6 bar 4,7 0,63 0,81 0,94 1,12 6,3 1,14 1,46 1,74 2,02 8,0 1,87 2,41 2,87 3,41 9,5 2,62 3,39 4,06 4,75 Maximálně přípustný tlak vzduchu: - 7 bar Objednací číslo: 70074

17 3 - ZERO tlaková tryskací kabina, model BNP 601 ZERO Model BNP s rámem a stabilní konstrukcí z ocelového (tloušťka plechu 2 mm) provedená jako prachotěsná podtlaková kabina s opětovným získáváním tryskacího prostředku (cyklonovým odlučováním). Tryskací prostředek se plynule odsává, čistí přivádí zpět do tlakové nádoby. Komponenty: Tryskací kabina - otvory pro ruce s přizpůsobenými pracovními rukavicemi - průhled uložený v gumovém těsnění, s rychlovýměnný rámem pro sklo šířka 762 x výška 508 mm - odsávací hadice 7 - tryskací hadice 19x7 kompletně s držákem trysky NHP-3/4 a tryska CTJG-4 (Clemlast-TC) - ofukovací pistole - dvoudílné dveře, na jedné straně se speciálním uzávěrem na jedné straně a gumovým těsněním (stranu uveďte při objednávce) - kryt nálevky, děrovaný plech zatížitelný do max. 200 kg Osvětlení tryskacího prostoru Jedna namontovaná vně na stropu kabiny, lampa se dvěma zářivkovými trubicemi 23OV/je 24 W Bezpečnostní a ovládací zařízení - elektroskříň - vypínač osvětlení tryskacího prostoru a elektromotoru - pedál pro zapnutí/vypnutí tryskacího procesu - regulátor tryskacího tlaku s manometrem ¼ - odlučovač vlhkosti ½ - pneumatické bezpečnostní zapojení k automatickému vypnutí tryskacího procesu při nechtěném otevření dveří - počítač hodin - E/řízení pro filter Tryskací tlaková nádoba (SC-2040Z) o objemu 100 litrů, s 60 0 kuželem - potrubí 1 ¼ - výpustný ventil TLR - pilotní regulátor 1 1/4 - odlučovač vlhkosti - dávkovací ventil tryskacího prostředku SA 1 - provozní tlak max. 10 bar CE Cyklon Výkon cyklonu činí 1500 m 3 /hod. Je namontovaný na tlakové nádobě za kabinou (ve stojící poloze) a obsahuje - plnicí dveře - síto se samostatným magnetem - silo pro tlakovou nádobu Patronový filtr MBX-1500 sestávající z: - filtračního tělesa tvořeného stabilní konstrukcí z ocelového plechu - filtrační plocha 2 x 9,4 m 2 - zásobníku prachu z ocelového plechu - zásobníku tlakového vzduchu s membránovým ventilem k automatickému očištění filtrační patrony tlakovým vzduchem, spotřeba tlakového vzduchu cca. 20 litrů/min, při tlaku 6 barů; pozor! vzduch musí být bez vody a oleje - ventilátoru s elektromotorem 2,2 kw / 400 V / 50 Hz, uloženého na patronovém filtru, - výkon ventilátoru 25,4 m 3 /min - tlumič hluku na výstupu Technické údaje: Rozměry tryskací kabiny: - šířka 1500 mm - hloubka: 1500 mm - výška: 2240 mm

18 Hmotnost: - kabiny s čističem 1050 kg - patronového filtru 490 kg - tlakové nádoby 110 kg Velikost pracovního prostoru: - šířka 1450 mm - hloubka: 1450 mm - výška: 1450 mm Rozměry filtru: - šířka 1715 mm - hloubka: 1320 mm - výška: 2155 mm Spotřeba stlačeného vzduchu L/min při tlaku 7 bar a tryska 6 mm pozor! vzduch musí být bez vody a oleje Maximálně přípustný tlak vzduchu: - 7 bar Objednací číslo: Odsávací recyklační systém pro vybrané typy abraziv M - SEKCE Tryskání sklem tryskací prostor tryskací prostředek odprášení: 6 x 4 x 2,5 m (délka x šířka x výška) skleněné perly cca m 3 /h zapotřebí (pro zpětné získávání tryskacího mat.) 1 - M-sekce cca mm dlouhá, kompletní s nasávacím obloukem, deskou proti opotřebení (z gumy), regulační klapkou, nálevkou, krytem (děrovaný plech cca. Ø 5 mm) pro hrubé odlučování jakož i mřížové rošty, PU- sací hadice jmenovité světlosti 150 mm, 2 x spona NW 150 výška: šířka: cca. 170 mm + mřížové rošty 30 mm 300 mm délka nálevky: cca mm (8 nálevek) sací přípojka: Ø 150 mm 1 Tlakový cyklon (čistič) K montáži na 100-litrovou nádobu, se vstupní gumovou deskou proti opotřebení, plnicí klapkou, sítem s prstencovým magnetem, zásobním silem cca. 100 litrů, Vortex-válcem. výkon: vstup: 25,4 m 3 /min = 1524 m 3 /hod Ø 150 mm, (jmen.světlost) výstup: Ø 180 mm, jmen. světlost oblouk výška: 1330 mm se silem průměr: cca. 700 mm hmotnost: 180 kg 1 CLEMCO tryskací nádoba SC-2040 stacionární s kuželem 60 o, kompletní obsah 100 litrů, CE-sejmuto, provozní tlak 10 bar, s potrubím a dávkovacím ventilem PT, pilotním regulátorem - vstupní ventil a ovládací regulátor nastavitelné ručně v rozmezí 0-8 bar, odlučovač vlhkosti, výpustný ventil TLR, 10 m tryskací hadice 25x7 se spojkou a držákem trysky, 10 m hadice dálkového ovládání s ruční pákou RLX-III bez výstupu vzduchu, tryskací tryska CJD-5/B (krátká tryska Ø 8 mm), kryt.

19 1 sada k ochraně tryskače Apollo 100 CE tryskací přilba Apollo-100 CE s regulačním ventilem a kapucí, tryskací oblek vel. 52, kožené rukavice pár CEs bezpečnostní spojkou a hubicí, kotouče proti opotřebení (balík kontrolováno, pneumatická hadice 9mm x 10m 25 ks), vzduchový dýchací filtr CPF-20R. 1 odprašovací zařízení s patronovým filtrem typu MB-6000B/MBX-60A/11 kw kompletní s ventilátorem a řídící jednotkou. Filtrační patrony jsou plynule čištěny tlakovým vzduchem, filtrační jednotka je smontována z ocelového plechu, 4 patek a prachové nálevky. Ventilátor je zvlášť s tlumiči vibrací a vzduchovým kanálem, vypouštění prachu s ruční ventilací. Filtr je celý nalakován. technické údaje: elektromotor: délka: výška: 11 kw, 380V, 50 Hz 3850 mm 2995 mm šířka: 1460 mm hmotnost: cca. 700 kg vstupní příruba: Ø 355 mm výstupní příruba: 300/280/30 mm pneumatický výkon ef m 3 /hod podtlak statický: 2940 Pa filtrační patrony: filtrační plocha celková: 6 polyesterových patron 60 m 2 zbytkový obsah prachu: < 5 mg/m 3 vzduchu čištění filtru: potřeba vzduchu: pneumatické litrů/min při max. tlaku 6 bar. Tlak. vzduch musí být suchý a bez oleje! hladina hluku: cca. 85 db (A) 1- odsávací labyrint 1 x 1 m (jmen. světlost 355) s pružným spojením, cca. 1 m 1- Y-kus 2x jmen. světlost 355, 1x jmen. světlost 180 mm, 2x dávkovací uzavírací klapka ( ) 1- bezpečnostní zařízení pro tryskací prostor pro 1 dveře sestávající z: 1 dveřního kontaktu 1 spínací skříňky s červeným výstražným světlem kompletně zapojené 1 červeného světla 1 tlakového impulsního čidla pro červené světlo namontovaného na nádobě 1 elektromagnetického ventilu (RMS ventilu) 230 V namontovaného na nádobě 1 vypínače pro osvětlení tryskacího prostoru POZOR! NABÍZENÁ ZAŘÍZENÁ NEJSOU VHODNÁ K VENKOVNÍ INSTALACI KVŮLI PŮSOBENÍ POVĚTRNOSTNÍCH VLIVŮ (DEŠTI A POD.)
