1 STIGA PARK 100 B

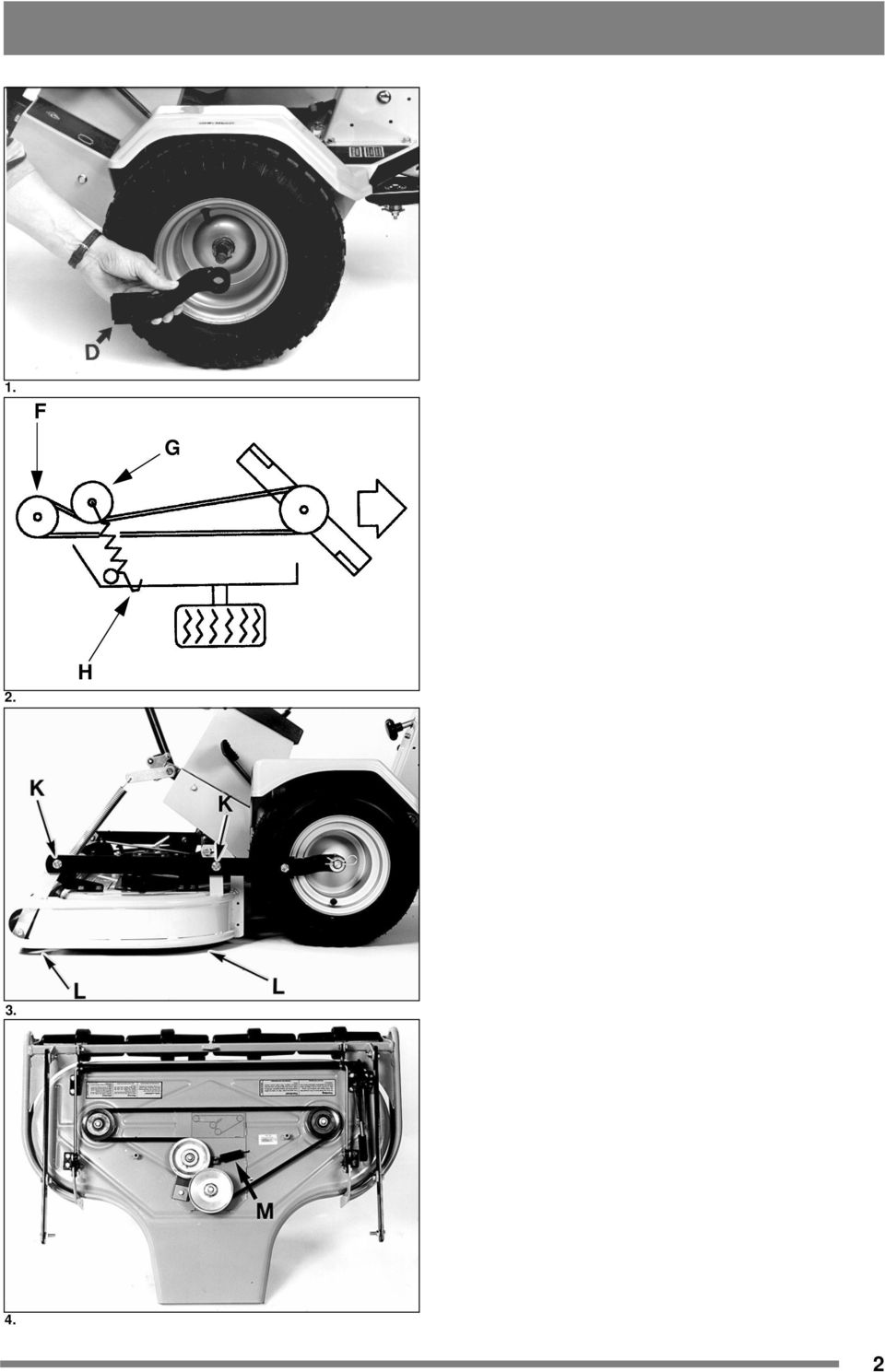

2 1. F G 2. H

3 3

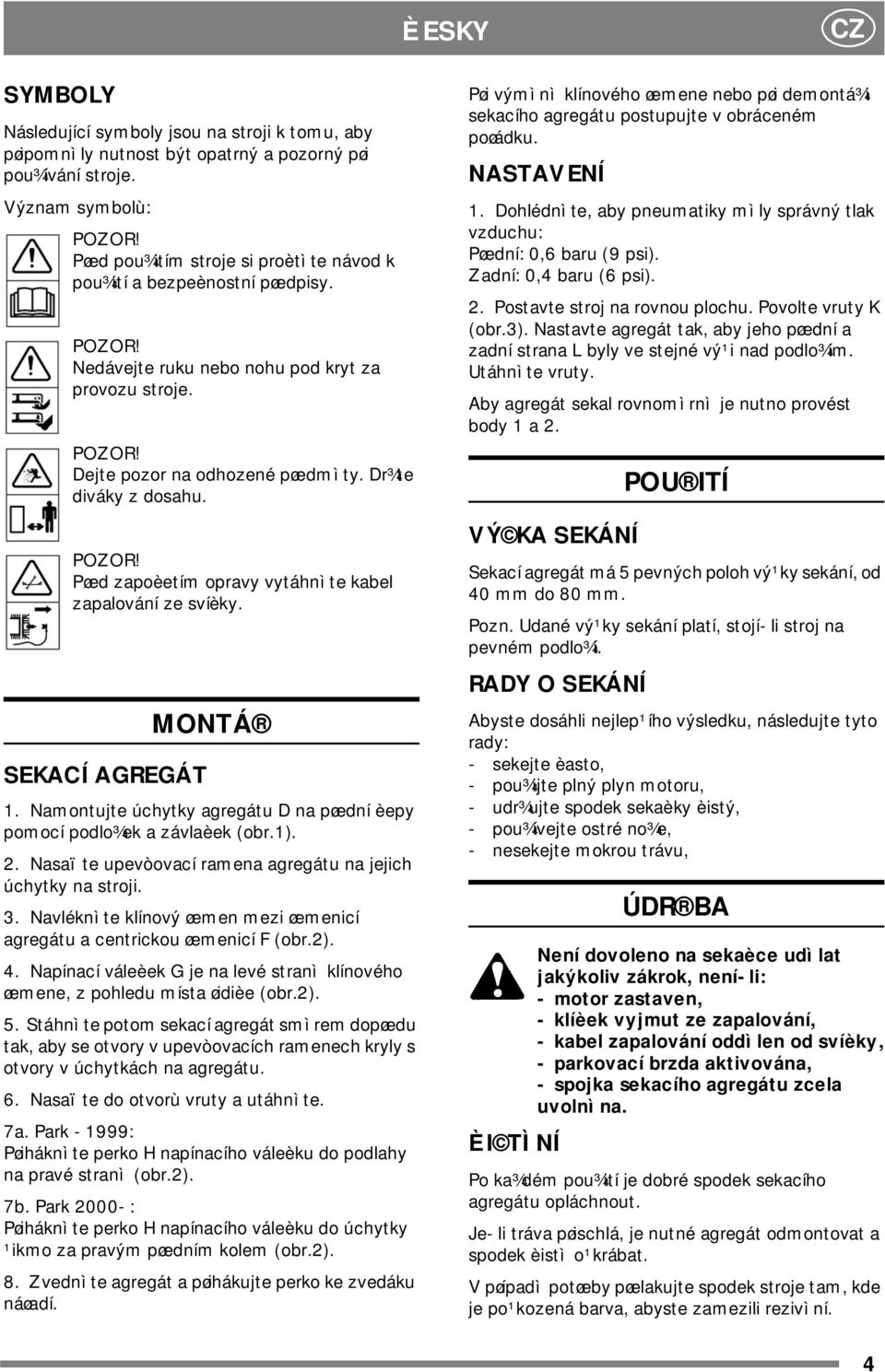

4 ÈESKY CZ SYMBOLY Následující symboly jsou na stroji k tomu, aby pøipomnìly nutnost být opatrný a pozorný pøi pou¾ívání stroje. Význam symbolù: Pøed pou¾itím stroje si proètìte návod k pou¾ití a bezpeènostní pøedpisy. Nedávejte ruku nebo nohu pod kryt za provozu stroje. Dejte pozor na odhozené pøedmìty. Dr¾te diváky z dosahu. Pøed zapoèetím opravy vytáhnìte kabel zapalování ze svíèky. SEKACÍ AGREGÁT MONTÁ 1. Namontujte úchytky agregátu D na pøední èepy pomocí podlo¾ek a závlaèek (obr.1). 2. Nasaïte upevòovací ramena agregátu na jejich úchytky na stroji. 3. Navléknìte klínový øemen mezi øemenicí agregátu a centrickou øemenicí F (obr.2). 4. Napínací váleèek G je na levé stranì klínového øemene, z pohledu místa øidièe (obr.2). 5. Stáhnìte potom sekací agregát smìrem dopøedu tak, aby se otvory v upevòovacích ramenech kryly s otvory v úchytkách na agregátu. 6. Nasaïte do otvorù vruty a utáhnìte. 7a. Park -1999: Pøiháknìte perko H napínacího váleèku do podlahy na pravé stranì (obr.2). 7b. Park 2000-: Pøiháknìte perko H napínacího váleèku do úchytky ¹ikmo za pravým pøedním kolem (obr.2). 8. Zvednìte agregát a pøihákujte perko ke zvedáku náøadí. Pøi výmìnì klínového øemene nebo pøi demontá¾i sekacího agregátu postupujte v obráceném poøádku. NASTAVENÍ 1. Dohlédnìte, aby pneumatiky mìly správný tlak vzduchu: Pøední: 0,6 baru (9 psi). Zadní: 0,4 baru (6 psi). 2. Postavte stroj na rovnou plochu. Povolte vruty K (obr.3). Nastavte agregát tak, aby jeho pøední a zadní strana L byly ve stejné vý¹i nad podlo¾ím. Utáhnìte vruty. Aby agregát sekal rovnomìrnì je nutno provést body 1 a 2. VÝ KA SEKÁNÍ POU ITÍ Sekací agregát má 5 pevných poloh vý¹ky sekání, od 40 mm do 80 mm. Pozn. Udané vý¹ky sekání platí, stojí-li stroj na pevném podlo¾í. RADY O SEKÁNÍ Abyste dosáhli nejlep¹ího výsledku, následujte tyto rady: - sekejte èasto, - pou¾ijte plný plyn motoru, - udr¾ujte spodek sekaèky èistý, - pou¾ívejte ostré no¾e, - nesekejte mokrou trávu, ÈI TÌNÍ ÚDR BA Není dovoleno na sekaèce udìlat jakýkoliv zákrok, není-li: - motor zastaven, - klíèek vyjmut ze zapalování, - kabel zapalování oddìlen od svíèky, - parkovací brzda aktivována, - spojka sekacího agregátu zcela uvolnìna. Po ka¾dém pou¾ití je dobré spodek sekacího agregátu opláchnout. Je-li tráva pøischlá, je nutné agregát odmontovat a spodek èistì o¹krábat. V pøípadì potøeby pøelakujte spodek stroje tam, kde je po¹kozená barva, abyste zamezili rezivìní. 4

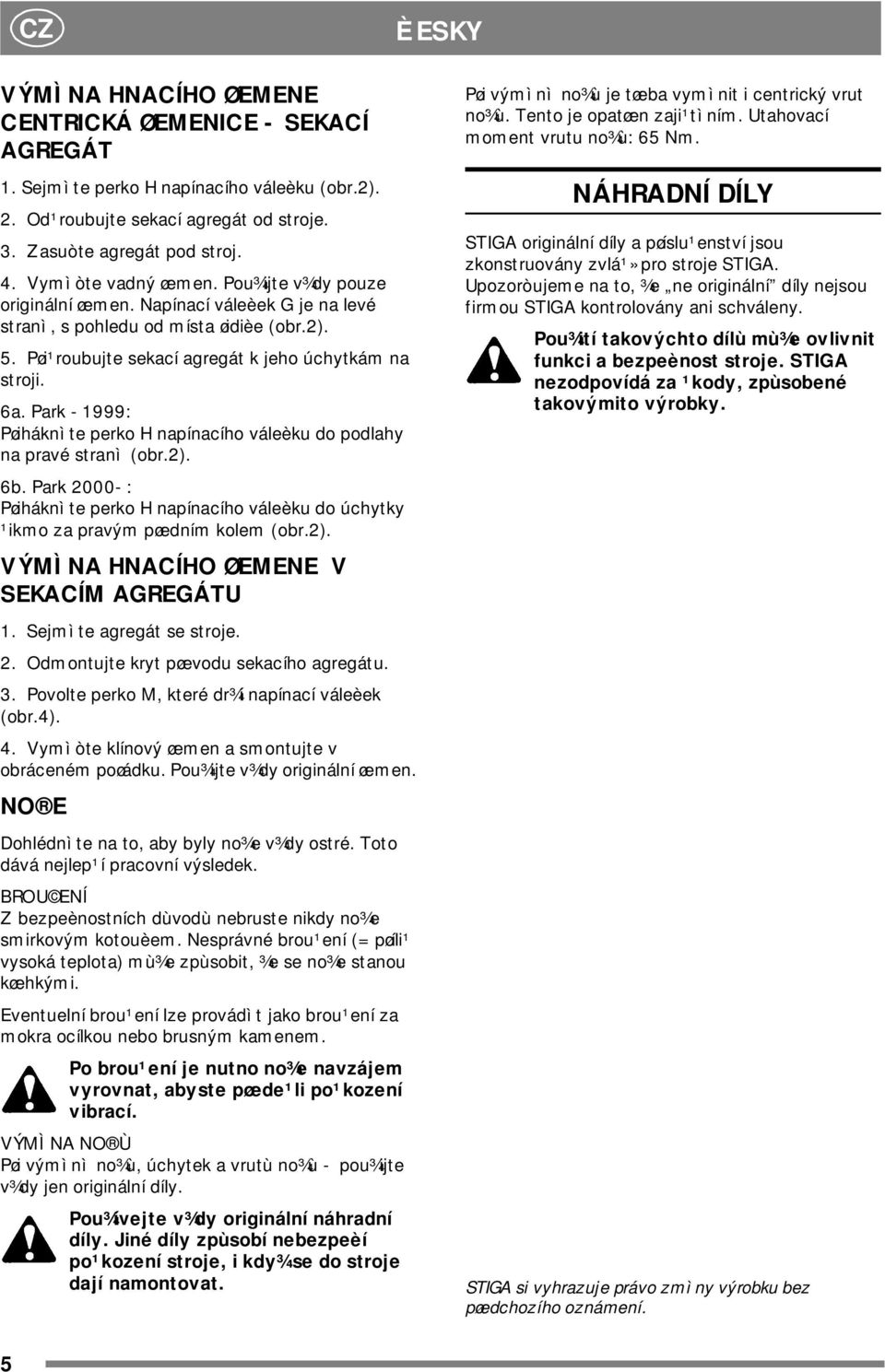

5 CZ ÈESKY VÝMÌNA HNACÍHO ØEMENE CENTRICKÁ ØEMENICE - SEKACÍ AGREGÁT 1. Sejmìte perko H napínacího váleèku (obr.2). 2. Od¹roubujte sekací agregát od stroje. 3. Zasuòte agregát pod stroj. 4. Vymìòte vadný øemen. Pou¾ijte v¾dy pouze originální øemen. Napínací váleèek G je na levé stranì, s pohledu od místa øidièe (obr.2). 5. Pøi¹roubujte sekací agregát k jeho úchytkám na stroji. 6a. Park -1999: Pøiháknìte perko H napínacího váleèku do podlahy na pravé stranì (obr.2). 6b. Park 2000-: Pøiháknìte perko H napínacího váleèku do úchytky ¹ikmo za pravým pøedním kolem (obr.2). VÝMÌNA HNACÍHO ØEMENE V SEKACÍM AGREGÁTU 1. Sejmìte agregát se stroje. 2. Odmontujte kryt pøevodu sekacího agregátu. 3. Povolte perko M, které dr¾í napínací váleèek (obr.4). 4. Vymìòte klínový øemen a smontujte v obráceném poøádku. Pou¾ijte v¾dy originální øemen. NO E Dohlédnìte na to, aby byly no¾e v¾dy ostré. Toto dává nejlep¹í pracovní výsledek. BROU ENÍ Z bezpeènostních dùvodù nebruste nikdy no¾e smirkovým kotouèem. Nesprávné brou¹ení (= pøíli¹ vysoká teplota) mù¾e zpùsobit, ¾e se no¾e stanou køehkými. Eventuelní brou¹ení lze provádìt jako brou¹ení za mokra ocílkou nebo brusným kamenem. Po brou¹ení je nutno no¾e navzájem vyrovnat, abyste pøede¹li po¹kození vibrací. VÝMÌNA NO Ù Pøi výmìnì no¾ù, úchytek a vrutù no¾ù - pou¾ijte v¾dy jen originální díly. Pou¾ívejte v¾dy originální náhradní díly. Jiné díly zpùsobí nebezpeèí po¹kození stroje, i kdy¾ se do stroje dají namontovat. Pøi výmìnì no¾ù je tøeba vymìnit i centrický vrut no¾ù. Tento je opatøen zaji¹tìním. Utahovací moment vrutu no¾ù: 65 Nm. NÁHRADNÍ DÍLY STIGA originální díly a pøíslu¹enství jsou zkonstruovány zvlá¹» pro stroje STIGA. Upozoròujeme na to, ¾e ne originální díly nejsou firmou STIGA kontrolovány ani schváleny. Pou¾ití takovýchto dílù mù¾e ovlivnit funkci a bezpeènost stroje. STIGA nezodpovídá za ¹kody, zpùsobené takovýmito výrobky. STIGA si vyhrazuje právo zmìny výrobku bez pøedchozího oznámení. 5

6 ÈESKY CZ 6
