1 Plynovody a přípojky Ing.Ilona Koubková, Ph.D. Katedra technických zařízení budov

2 Plynovody a přípojky Schéma postupné redukce tlaku plynu

3 Schéma zásobování STL Plynovody a přípojky

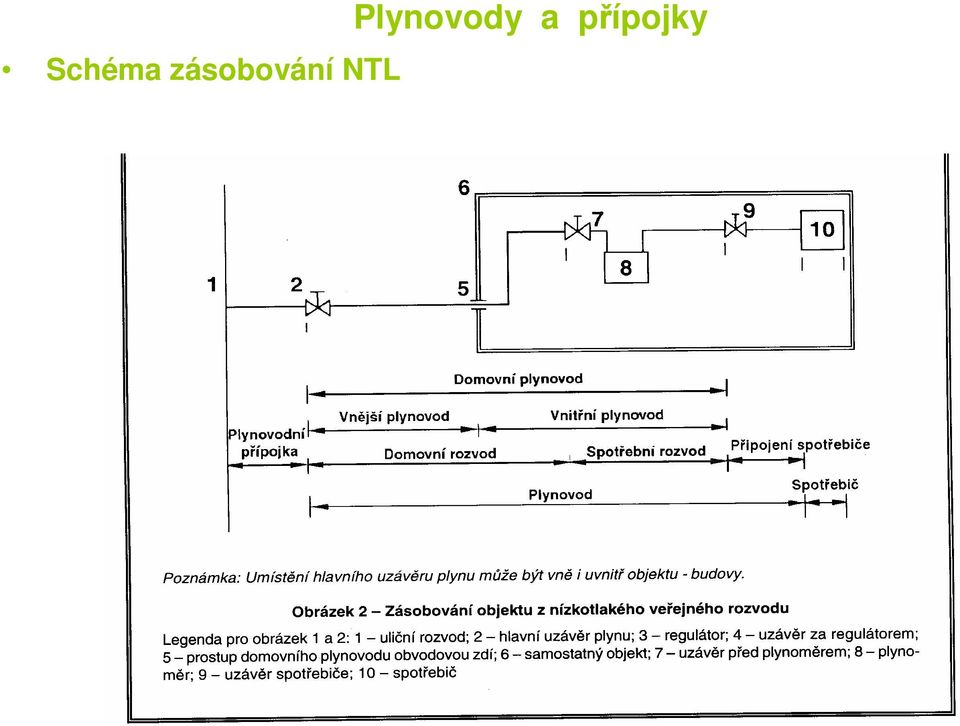

4 Schéma zásobování NTL Plynovody a přípojky

5 Plynovody a přípojky Základní terminologie Plynovod soustava potrubí od předávacího místa (zdroj, regulační zařízení, tlaková stanice), zpravidla k plynovodní přípojce se vším příslušenstvím, včetně kompletačních prvků. Plynovodní přípojka (dále jen přípojka ) zařízení pro připojení odběrného plynového zařízení na plynovod (distribuční soustavu). Sahá od plynovodu k hlavnímu uzávěru odběrného plynového zařízení. Plynovodní potrubí (dále jen potrubí ) instalace sestávající z trubek a tvarovek. Příslušenství součást plynovodu; např. čichačka, chránička, ochranná trubka, zemní souprava, výstražná fólie, signalizační vodič s vývody, poklop, orientační sloupek, štítek. Čichačka zařízení ke zjišťování úniku plynu z potrubí, používané zpravidla při jeho uložení v chráničce. Chránička trubka nebo potrubí chránící okolní prostor před únikem plynu, případně současně plynovod před vnějšími silovými účinky. Ochranná trubka (ochranné potrubí) trubka nebo potrubí sloužící k ochraně plynovodu před vnějšími silovými účinky (mechanické poškození nebo nadměrné namáhání). Zemní souprava zařízení umožňující ovládání uzávěrů uložených v zemi.

6 Plynovody a přípojky Čichačka ochranná trubka vnější vedení

7 Plynovody a přípojky základní terminologie Uzavírací armatura zařízení k přerušení průtoku plynu. Bezpečnostní armatura uzavírací armatura sloužící k přerušení průtoku plynu v plynovodech bez zásahu obsluhy v případě překročení stanovených provozních hodnot v plynovodu. Odvodňovač zařízení k zachycení a vypouštění kapalin z potrubí. Plynovody Plynovod musí být uložen na podpěrách, uchycen nebo uložen v zemi tak, aby po celou dobu životnosti nedošlo k jeho pohybu mimo předvídatelné povolené tolerance. U plynovodů uložených pod vodou musí být jejich vlastní hmotností nebo dodatečným zatížením zajištěno,aby během výstavby a provozu nedocházelo k jejich horizontálnímu nebo vertikálnímu pohybu. Při výběru tloušťky stěny trubek se má vycházet z dostatečné odolnosti vůči vnitřnímu tlaku a rovněž z namáhání předpokládaného při jejich manipulaci a dopravě. Z důvodu ochrany plynovodu před poškozením třetí stranou mají být učiněna další opatření, k nimž patří například: větší krytí plynovodu; ochranná pásma okolo plynovodu; větší tloušťka stěny; dodatečná mechanická ochrana; kratší intervaly kontrol.

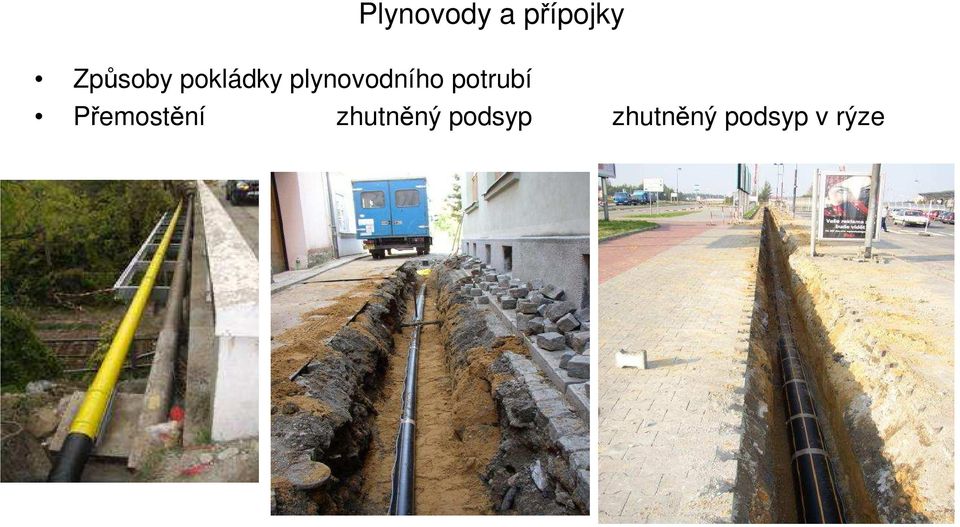

8 Plynovody a přípojky Způsoby pokládky plynovodního potrubí Přemostění zhutněný podsyp zhutněný podsyp v rýze

9 Volba trasy Plynovody a přípojky Veřejné plochy Plynovody uložené ve veřejných komunikacích mají splňovat požadavky právních předpisů týkajících se povolení, umístění a vzdáleností. Pokud je to možné, mají být plynovody vedeny přednostně v komunikacích pro chodce nebo v krajnicích. Soukromé pozemky Pokud je nutno položit plynovod nebo jeho strojní zařízení na soukromý pozemek, musí být v dohodě mezi vlastníkem pozemku a provozovatelem plynovodu uvedena všechna nezbytná opatření k zajištění bezpečnosti provozu a povolení ke vstupu na pozemek za účelem údržby. Dohodou má být zajištěno, aby v pruhu pozemku sousedícím s plynovodem nebo jeho strojním zařízením neprováděly třetí strany práce, které by je mohly ohrozit. POZNÁMKA Tím se rozumí stavební práce nebo výsadba stromů. Dohoda má rovněž obsahovat ustanovení, že jakékoli práce prováděné třetí stranou budou vzájemně konzultovány. Provozovatel plynovodu si může vyhradit právo učinit jakákoli opatření k zabránění nebo úpravě zamýšlených prací, které mohou ohrozit jeho zařízení.

10 Plynovody a přípojky Plynovody vedené nad zemí Pokud je nezbytné vést plynovod nad zemí, musí být věnována pozornost omezení účinků různých vlivů na plynovod. Jsou jimi například: UV záření; teplotní roztažnost; napětí způsobené pohybem půdy; poškození působením jiných zařízení; koroze. Vedení na mostech Pokud se musí vést plynovod na mostech, je nutno jej chránit způsobem vhodným s ohledem na druh a velikost mostu, proti poškození působením statických nebo dynamických (vyvolaných pohyby způsobenými změnami teplot) sil, dopravou na mostě nebo pod ním nebo působením vnějších sil. Podchod pod vodními toky Pro ukládání rozvodného potrubí nebo přípojek pod vodními toky se musí použít vhodné postupy. Při projektování a kladení potrubí pod vodními toky mají být známy geologické podmínky a podle nich přijata příslušná bezpečnostní opatření. - Uložení do výkopu. - Bezvýkopové metody pokládky. - Protahování stávajícím potrubím.

11 Plynovody na mostech povodeň 2002

12 Nadzemní vedení plynovodu

13 Plynovody a přípojky - materiál Materiál VTTL, VTL ocel VTL, STL ocel, plasty ( polyetylén ) Ocel až do 10 MPa Polyetylén max. do 1 MPa

14 Plynovody a přípojky z polyetylénu Používaný materiál, musí mít zaručenou pevnost v tlaku MPa ( MRS min.požadovaná pevnost v tlaku) a požadovaný dovolený přetlak v MPa ( MOP max. provozní přetlak v MPa ). PE 80 lineární polyetylen s MRS 8,0 MPa PE 100 lineární polyetylen s MRS 10,0 MPa PE-X zesíťovaný polyetylen s MRS 8,0 MPa nebo 10,0 MPa PE-Xa peroxidy zesíťovaný polyetylen PE-Xb silany zesíťovaný polyetylen Potrubí z polyetylenu nesmí být použito pro vedení v kolektorech!! Barevné značení trubek a tvarovek Trubky z PE 80 musí být žluté nebo černé barvy. Trubky černé barvy musí být označeny podélnými koextrudovanými žlutými pruhy, rovnoměrně rozloženými po obvodu trubky. Trubky z PE 100 musí být oranžovo-žluté nebo černé barvy. Trubky černé barvy musí být označeny podélnými koextrudovanými oranžovo-žlutými pruhy, rovnoměrně rozloženými po obvodu trubky. Trubky z PE-X s MRS 8,0 MPa musí být na povrchu žluté barvy. Trubky z PE-X s MRS 10,0 MPa musí být na povrchu oranžovo-žluté barvy. Trubky z PE 80 s ochranným pláštěm musí mít plášť žluté barvy s podélnými koextrudovanými zelenými pruhy rovnoměrně rozloženými po obvodu trubky s popisem materiálu ochranného pláště trubek, případně na povrchu pouze žluté barvy s popisem materiálu ochranného pláště trubek. Trubky z PE 100 s ochranným pláštěm musí mít plášť oranžovo-žluté barvy s podélnými koextrudovanými zelenými pruhy rovnoměrně rozloženými po obvodu trubky s popisem materiálu ochranného pláště trubek, případně na povrchu pouze oranžovo-žluté barvy s popisem materiálu ochranného pláště trubek.

15 Plynovody a přípojky z polyetylénu

16 Plynovody a přípojky z polyetylénu Tabulka 1 Rozměry trubek používaných pro stavbu potrubí z polyetylenu Rozměry v mm Jmenovitý vnější průměr dn jmenovitá tloušťka stěny en Řada středně Řada těžká těžká SDR 17,6 SDR ,0 32 3,0 40 3,7 50 4,6 63 3,6 5,8 75 4,3 6,8 90 5,2 8, ,3 10, ,1 11, ,0 12, ,1 14, ,3 16, ,4 18, ,8 20, ,2 22, ,9 25, ,9 28,6

17 Plynovody a přípojky z polyetylénu Svařování PE potrubí Elektrotvarovkou metodou na tupo

18 Plynovody a přípojky z polyetylénu Volba trasy Vnější výkopy Nadzemní vedení, musí splňovat ČSN EN a zákonné vyhlášky Pod vodními toky nutno splnit ČSN EN a zákonné vyhlášky Vzdálenost potrubí od podzemních vedení, krytí potrubí Vzdálenost od podzemních vedení a nejmenší dovolené krytí, mimo vyústění přípojky k nadzemní skříni hlavního uzávěru, se řídí ustanoveními ČSN , ČSN a 4.9.2, Tam, kde nelze v chodníku nebo ve volném terénu stanovené nejmenší krytí dodržet, je možné se souhlasem budoucího provozovatele nebo dodavatele plynu krytí snížit na 0,4 m, popř. při uložení potrubí do ochranného potrubí lze krytí snížit na 0,25 m. Krytí větší než 1,5 m je možné jen se souhlasem budoucího provozovatele plynovodu. Potrubí uložené v zemi musí být chráněno před dlouhodobými tepelnými účinky ostatních vedení buď umístěním, nebo vhodnou ochranou tak, aby teplota jeho povrchu nepřesáhla 20 C.

19 Plynovody a přípojky z polyetylénu Nejmenší krytí musí být u potrubí uloženého pod dnem vodního toku nebo nádrže: a) na sledovaných vodních cestách - 2 m; b) v ostatních případech - 1 m. Plynovod vedoucí pod dnem vodního toku se vhodným způsobem zatěžuje s výjimkou plynovodů zhotovených bezvýkopovými technologiemi. Vzdálenost potrubí od budov Nejmenší dovolená vzdálenost potrubí od budov je 1 m, kromě zaústění přípojky a vnějšíčásti domovního plynovodu, jimiž je budova připojena. Vzdálenost se měří od povrchu potrubí k vnější straně obvodové zdi budovy. Středotlaké potrubí může být vedeno ve vzdálenosti od 1 m do 4 m včetně od budov jen při splnění těchto podmínek: 1) na potrubí je nejmenší, technicky zdůvodněný počet spojů; 2) na potrubí nebudou osazeny odvodňovače.

20 Plynovody a přípojky z polyetylénu Předběžná světlost DN NTL, STL přípojky a uličního řadu odpovídá nejblíže vyšší hodnotě v rozměrové řadě k vypočt. D. D = K. [ Q 1,82. L / ( p z ) 2 ( p k ) 2 ] 1/4,8 D.. Vnitřní průměr v ( mm ) K koeficient 13,8 ( pro ZP ) Q dopravované množství plynu ( m 3 / h ) L. Délka potrubí v ( m ) p z, p k.. Počáteční, resp. konečný pracovní přetlak ( kpa ) na začátku, resp. konci přípojky Světlost potrubí má být navržena tak, aby střední rychlost proudění nepřekročila : a) 10 m/s pro pracovní přetlak do 5 kpa včetně b) 20 m/s pro pracovní přetlak nad 5 kpa. Min. světlost DN přípojky STL DN 15 mm ( plastová min. DN 25 mm!! ) Min. světlost DN přípojky NTL DN 32 mm ( plastová min. DN 40 mm!! )

21 Plynovody a přípojky z polyetylénu - sanace vtažení potrubí

22 Plynovody a přípojky z polyetylénu řízené mikrotunelování

23 Plynovody a přípojky z PE uložení ve svahu

24 Plynovody a přípojky z PE výkop ve svahu

25 Plynovody a přípojky z PE ukončení přípojky před obvodovou zdí

26 Plynovody a přípojky z PE ukončení přípojky před obvodovou zdí

27 Plynovody a přípojky z PE ukončení přípojky v obvodové zdi nepodsklepený objekt

28 Plynovody a přípojky z PE ukončení přípojky v podlaze nepodsklepený objekt

29 Plynovody a přípojky z PE ukončení přípojky v nadzemní skříni

30 Plynovody a přípojky z PE uložení potrubí v rýze

31 Plynovody a přípojky osazení čichačky

32 Plynovody a přípojky - obrazová dokumentace

33 Plynovody a přípojky - obrazová dokumentace

34 Plynovody a přípojky - obrazová dokumentace

35 Plynovody a přípojky - obrazová dokumentace

36 Plynovody a přípojky - obrazová dokumentace

37 Plynovody a přípojky - čichačka

38 Plynovody a přípojky - normy ČSN EN Zásobování plynem Plynovody s nejvyšším provozním tlakem do 16 barů včetně Část 1: Všeobecné funkční požadavky ČSN EN Zásobování plynem Plynovody s nejvyšším provozním tlakemdo 16 barů včetně Část 2: Specifické funkční požadavky pro polyethylen (nejvyšší provozní tlak do 10 barů včetně) ČSN EN Zásobování plynem Plynovody s nejvyšším provozním tlakemdo 16 barů včetně Část 3: Specifické funkční požadavkypro ocel ČSN EN Zásobování plynem Plynovody s nejvyšším provozním tlakemdo 16 barů včetně Část 4: Specifické funkční požadavky pro rekonstrukce TPG Plynovody a přípojky z polyetylenu TPG Plynovody a přípojky z oceli s nejvyšším provozním tlakemdo 100 barů včetně TPG Čichaèky pro plynovody a přípojky
