O nás, kdo jsme Společnost PILART s.r.o.

Transkript

1 PILART SPEEDY

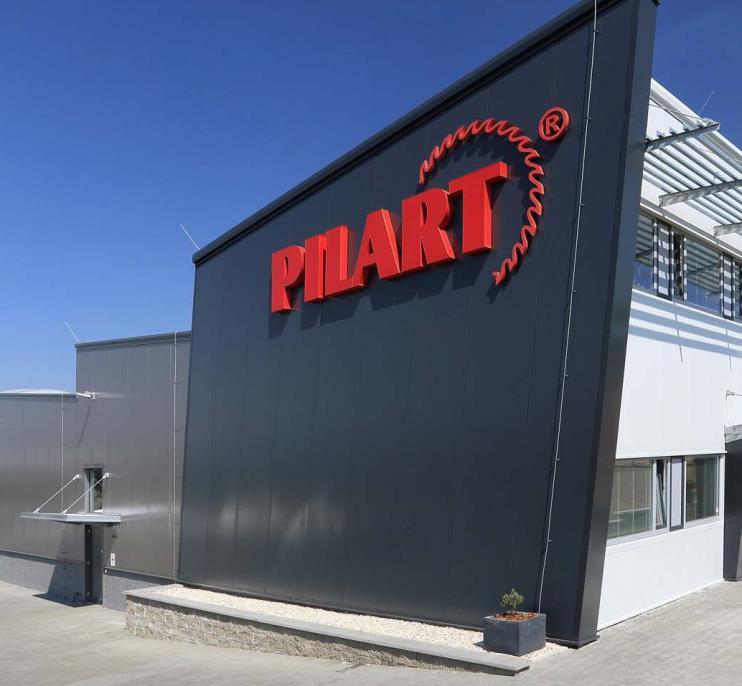

2 O nás, kdo jsme Společnost PILART s.r.o. je ryze českou obchodní společností bez zahraničního kapitálu, která byla založena v roce 2003 a sídlí v Blansku, cca 30 km severně od Brna. Pro zákazníky je tu připravena moderní předváděcí hala včetně maloobchodní prodejny. PILART se nejen profiluje jako výrobce strojů značky PILART SPEEDY, ale též i jako dodavatel dřevoobráběcích a kovoobráběcích strojů formou výhradních zastoupení renomovaných zahraničních výrobců pro ČR a SR, včetně provádění kvalifikovaného a odborného servisu. Společnost disponuje na slovo vzatými odborníky s mnohaletými zkušenosti v oblasti dřevoobráběcích a kovoobráběcích strojů. Důležitým článkem společnosti PILART je vlastní servisní oddělení, které se specializuje na operativní řešení servisu strojů, řešení případných reklamací a rychlou odezvu směrem k zákazníkovi. Samozřejmostí našeho servisu je díky novým technologiím i vzdálená technická podpora pomocí internetového rozhraní, která dovoluje v mnoha případech zajistit kratší časovou odstávku stroje a minimalizovat tím tak případné časové a finanční ztráty našich zákazníků. Společnost PILART dohlíží na pravidelné odborné školení svých pracovníků, a to nejen z hlediska soustavného technického rozvoje, ale i po stránce jazykové vybavenosti. Zajišťuje jim pravidelnou výuku ve vlastních prostorách a rovněž zaměstnance pravidelně vysílá přímo k našim dodavatelům do zahraničí, kde zúročují svoje doposud nabyté znalosti, prohlubují technickou zdatnost v jednotlivých oblastech. Tým obchodníků a techniků společnosti PILART jejím jménem prezentuje a nabízí zákazníkům profesionální služby a obsáhlé technické poradenství.

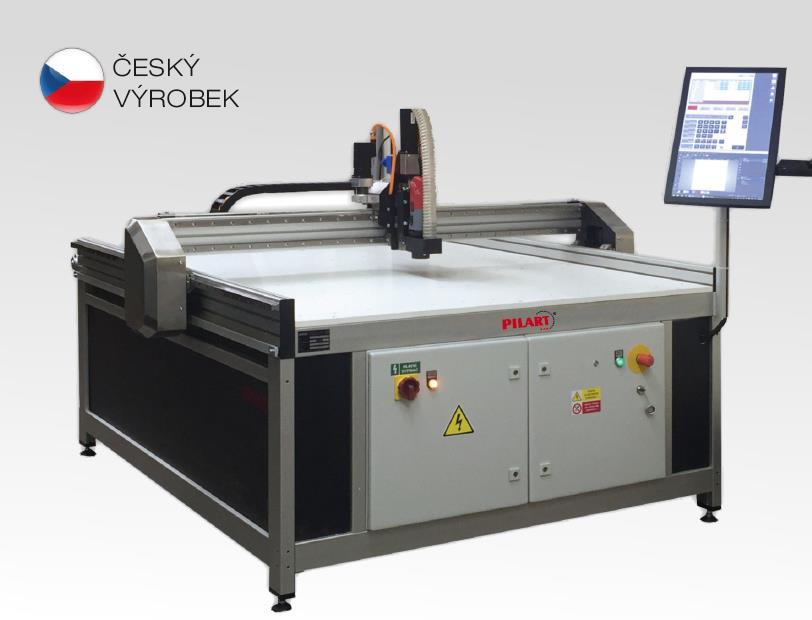

3 PILART SPEEDY VÝKONNÝ VÝROBNÍ STROJ nalezne uplatnění všude tam, kde je požadavek na rychlé a přesné řezání, frézování a popisování. Tento ČESKÝ VÝROBEK je sestaven pouze z komponentů vyráběných výhradně v EU. Komfortní řídicí systém a odladěný CAD/ CAM software. Použití dělení materiálu oscilačním nožem dělení materiálu rotačním nožem dělení materiálu pevným nožem dělení materiálu frézováním gravírování a frézování reliéfů popisování a značení perem PILART SPEEDY je CNC stroj určený pro dělení plošných materiálů řezáním rotačním, pevným nebo oscilačním nožem, obrábění frézováním a vrtáním. Uplatní se zejména při výrobě tvarových dílců ze širokého spektra materiálů (všechny typy tkaných i netkaných textilií z přírodních, umělých, skleněných, uhlíkových a kevlarových vláken, různých typů fólií, papíru jedno i více vrstvých kartonů, polyuretanové pěny, voštiny a pěnových desek, izolačních materiálů, kůže, pryží, měkčeného PVC, podlahových krytin). Popis konstrukce stroje PILART SPEEDY je konstruován jako portálový stroj, osy X, Y a Z jsou uloženy v precizních lineárních ložiskách BoschRexroth. Pohyby na všech osách zajišťují digitální servomotory s absolutním odměřováním. Rotační pohyb přeměňují planetové převodovky s polyuretanovými ozubenými řemeny s ocelovým kordem. Vektorová osa pro řezací hlavy Natáčení řezacích hlav je řízeno osou C, která je vysoce dynamická, aby byla schopná rychle reagovat během řezu na zakřivení i o malých poloměrech a vysoké řezné rychlosti. Řezací hlava je osazena na výstupním hřídeli planetové převodovky, pro snadné sejmutí je zajištěna jedním zajišťovacím šroubem. Toto uspořádání zaručuje tuhost, dlouhou životnost a precizní vedení nože v řezu bez vůlí a nepřesností. Vysoká dynamika a rychlost polohování osy "C" jsou zárukou, že i komplikované tvary budou vyřezány přesně a rychle.

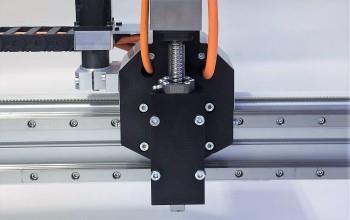

4 Výměna technologií Svislý suport stroje je vybaven univerzálním upínacím systémem, který umožňuje rychle a jednoduše měnit jednotlivé technologie (frézovací vřeteno, vektorová hlava pro natáčení řezacích nožů, popisovací hlava atd.). Pneumatický oscilační nůž Pneumatický oscilační nůž je velmi produktivní a přesný. Tato technologie je vhodná pro řezání vysokých materiálů jako např. tvrzený papír, jedno i vícevrstvé kartony, polyuretanové pěny a voštiny (pro výrobu vrstvených kompozitů), různé typy pěnových materiálů, textilie, kůže, pryž, izolační materiály, měkčené PVC, podlahové krytiny atd. Rychlost řezu je v rozmezí mezi 2-20 m/min. Řezací nože ze slinutých karbidů se dodávají v několika délkách. Touto technologií je možné řezat členité kontury, malé otvory a výřezy i do silných materiálů. Vysoká frekvence kmitání až 150 Hz je zárukou kvalitního řezu. Zdvih nože je 2-7 mm. Spotřeba vzduchu je cca 20 až 75 l/min. Rotační nůž Rotační nůž najde uplatnění zejména při řezání středně vysokých materiálů, jako jsou například tkané a netkané textilie z přírodních a umělých vláken, různé typy plastových polyuretanových fólií vyztužené skelným vláknem, skelné, uhlíkové a aramidové tkaniny různých gramáží, stavební a omítkové síťoviny se skelnými vlákny, pryž, kůže atd. Výhodou řezacího kolečka je, že na řezaný materiál působí zanedbatelné podélné síly a tím pádem nedochází k žádným deformacím řezaného materiálu. Rychlost řezu rotačním nožem se pohybuje u všech materiálů mezi m/min. PILART SPEEDY vyřeže požadované tvary nejen velice rychle, ale také přesně. Pro každý materiál je nutné vybrat vhodnou řezací podložku. Doporučujeme řezací podložku z tvrzeného nebo měkčeného PVC. Spektrum materiálů, které je možné dělit řezáním rotačním nožem je velmi rozmanité. V následující tabulce je jejich seznam včetně obtížnosti řezání. V případě zájmu nás neváhejte kontaktovat a domluvit zkušební testování a řezání vašich materiálů.

5 Pevný nůž Pevný nůž najde uplatnění zejména při řezání tenkých materiálů typů plastových fólií, samolepících fólií, papíru, těsnících materiálů, gumy, kůže, magnetických fólií atd. Rychlost řezu se pohybuje u všech materiálů mezi m/min. Pro většinu materiálů bude vyhovovat řezný nůž zhotovený ze slinutého karbidu s vrcholovým úhlem 45 stupňů. Na zakázku je možné navrhnout a vyrobit řezný nůž, který bude vyhovovat pro daný materiál. Popisovací pero Popisovací pera s pružnou kompenzací jsou vhodná zejména pro značení dílců a následné technologické postupy. K dispozici jsou pera s velmi odolným inkoustem v tloušťkách čáry 0,3, 0,6 a 1 mm. Taktéž je možné volit ze široké škály barev. CNC frézka CNC frézka PILART SPEEDY je určena zejména pro frézování tvarových dílců z plošných materiálů. Frézovat je možné velmi rozmanité spektrum materiálů jako např. dřevo, překližku, plastové desky, sendvičové desky, kompozitové desky atd. Pro frézování je použito velmi kvalitní vřeteno KRESS s možností upnutí frézovacích nástrojů až do průměru stopky 8 mm. Nejdůležitější součástí frézovací hlavy je přítlačný talíř, s jehož pomocí je možné frézovat materiály o tloušťce 0,3-10 mm. Tento systém zabezpečuje přítlak materiálu k podložce během frézování. Materiál stačí pro frézování upnout ke stolu stroje pouze tak, aby se během frézování neposouval. V mnoha případech stačí materiál zafixovat pouze lepicí páskou. Součástí frézovací hlavy je i systém odsávání třísek přímo z místa řezu. Po vyfrézování je stůl úplně čistý a bez třísek.

6 Sonda pro automatické měření délky nástroje Automatické měření délky nástroje pomocí dotykové sondy výrazně zkracuje časy potřebné k nastavení stroje. Při použití sondy nastavíte stroj velice rychle a vyhnete se případným chybám, které mohou vzniknout při ručním měření. Řídicí systém CNC886 PILART SPEEDY je osazen velmi spolehlivým a letitou praxí odzkoušeným plně digitálním řídicím systémem CNC886 od společnosti AREM PRO běžícím na platformě Windows a který interpretuje standardní ISO programy. Ovládání všech funkcí je zobrazeno na dotykovém LCD panelu s vysokým rozlišením a s desetibodovým ovládáním. Laserový zaměřovač Laserový zaměřovač zobrazí na pracovní plochu kříž, který umožňuje rychlé nastavení stroje. Laser v ručním režimu pomocí středového kříže velmi jednoduše nastavím nulový bod. Řídicí systém CNC886 má pro tuto funkci přehledný dialog, který umožňuje zadat posun a rotaci souřadného systému stroje. Není tedy nutné ustavovat výrobek na stroji do požadované pozice a rovnat ho rovnoběžně se souřadným systémem. Ovládací panel má povrchovou vrstvu z tvrzeného skla, což je zárukou velmi dlouhé životnosti a vysoké odolnosti proti poškrábání. Obsluha systému CNC 886 je velmi příjemná a intuitivní. CAD/CAM Součástí dodávky je volná licence oblíbeného CAD/CAM software pro snadnou a rychlou tvorbu CNC kódu. ArtCAM je velmi jednoduše ovladatelný CAD/CAM systém, který vám umožní rychle vytvořit požadovaný NC kód. Pracovní stůl Deska pracovního stolu je vyrobena z kvalitní vícevrstvé překližky. Pro snadné upínání obrobků je pracovní stůl opatřen upínacími závity M6 v rastru 150 x 150 mm. Stůl může být vybaven rozvodem podtlaku pro vakuové upínání obrobků. Kromě mnoha jiných funkcí využijete zejména kreslící editor, kde je možné konturu přímo nakreslit nebo můžete již hotovou konturu importovat jako dxf objekt.

7 SERVIS PILART Servisní oddělení v naší firmě vnímáme jako nejdůležitější prvek spolupráce se zákazníkem Vysoká kvalita, rychlost a přesná práce u servisních zásahů je pro nás základním stavebním kamenem pro budování nových obchodních aktivit a rozšiřování svého pole působnosti na českém trhu. Klademe velký důraz na kvalitu odvedené práce a plně a co nejrychleji se snažíme pokrývat individuální požadavky zákazníka. V oblasti servisu naše společnost vždy preferuje osvědčené dodavatele a volí individuální a finančně rozumná řešení, což vede ke spokojenosti našich nových i stávajících zákazníků. Společnost PILART, s.r.o., vám může nabídnout autorizovaný servis a dodávky náhradních dílů na stroje těchto značek: PILART SPEEDY kompletní technologie na dělení a obrábění kompozitních a textilních materiálů HG-HRIMME CNC centra na kompozity a hliník GREMI KLIMA filtrace a odsávání VOLZ CNC kovoobráběcí stroje KNUTH konvenční kovoobráběcí stroje HOLZ-HER kompletní technologie na výrobu nábytku PANHANS dřevoobráběcí stroje GRIGGIO dřevoobráběcí stroje LANGE olepovačky hran VITAP kolíkovačky a tvarové olepování HOUFEK dřevoobráběcí stroje VOTECS drtiče dřevního odpadu BRIKLIS briketovací lisy ORMA kompletní technologie na lisování VECTOR CNC tvarové olepování V rámci servisu pro vás zajistíme: Montáž, seřízení a zaškolení nových i použitých strojů Zaškolení obsluhy a následné poradenství pro co nejrychlejší řešení vašich problémů Opravy a seřízení běžných strojů Pravidelné prohlídky strojů se zaměřením na předcházení budoucích závad Návrhy a realizace rozvodů odsávání Stěhování strojů, přepravu, zpětnou montáž a jejich seřízení Záruční servis: Dle potřeb našich zákazníků nabízíme servisní zásah v co nejkratším možném čase S požadavky na servis se obracejte na vedoucího servisního střediska: Martin Mynařík, BA - vedoucí zákaznického servisu Zákaznická linka: Mobilní číslo: servis@pilart.cz MALOOBCHODNÍ PRODEJNA Široká nabídka sortimentu v moderně zařízené a vybavené prodejně V roce 2013 jsme pro naše zákazníky otevřeli reprezentativní prodejnu a k ní příslušné skladové prostory. Prodejna se specializuje na dřevoobráběcí nástroje a další příbuzný sortiment. Zákaznici tu naleznou pilové kotouče, výměnné nože do frézovacích hlav, frézy stopkové i nástrčné dle druhu určení a požadovaného tvaru, soupravy speciálních fréz, výměnné břitové destičky, hoblovací nože, sukovníky, dlabací vrtáky, kolíkovací vrtáky, truhlářská lepidla, pilové pásy, odsávací hadice a v neposlední řadě též diamantové nástroje a příslušenství pro CNC stroje. Součástí nabídky je i zakázková výroba speciálních nástrojů dle požadavku zákazníka. Zajišťujeme profesionální ostřeni a opravy všech druhů dřevoobráběcích nástrojů. KONTAKT NA PRODEJNU Otevírací doba: Pondělí Pátek vždy od 8:00 17:00 hod. Polední přestávka od 12:00 13:00 hod. Kontakt na prodejnu: Tel.: , obchod@pilart.cz Zákazníci, nejen z České republiky mohou objednat zboží i přes internetový obchod: Objednané zboží zasíláme přepravní společností nebo si můžete osobně vyzvednout v maloobchodní prodejně v sídle společnosti PILART s.r.o. Těšíme se na vaši návštěvu.

8
