1 cnc obráběcí centrum dynamic

2 Kompaktní obráběcí centrum DYNAMIC je určeno pro plošné a tvarové obrábění frézováním a vrtáním. Uplatní se zejména na obrábění modelů, forem, kompozitů, nábytkových dílců, schodů, a všude tam, kde je nutné přesné a produktivní obrábění dřeva a jemu podobných materiálů, plastů, kompozitů, Al slitin apod. Modulární konstrukce stroje umožňuje vyspecifikovat stroj vhodný pro daný typ výroby. Jeho univerzálnost, technické parametry, bohaté příslušenství a výbava umožňuje pokrýt velmi široké spektrum výroby a velmi rychle je možné stroj přizpůsobit na jiný typ výrobku.

3 Rozměrové varianty stroje v ose X a Y: Rozměrové varianty pracovního stolu DYNAMIC (L x W) DYNAMIC MAX (L x W) DYNAMIC SUPER MAX (L x W) FC3000CNC 3000 x x x 2700 FC4000CNC 4000 x x x 2700 FC5000CNC 5000 x x x 2700 FC6000CNC 6000 x x x 2700

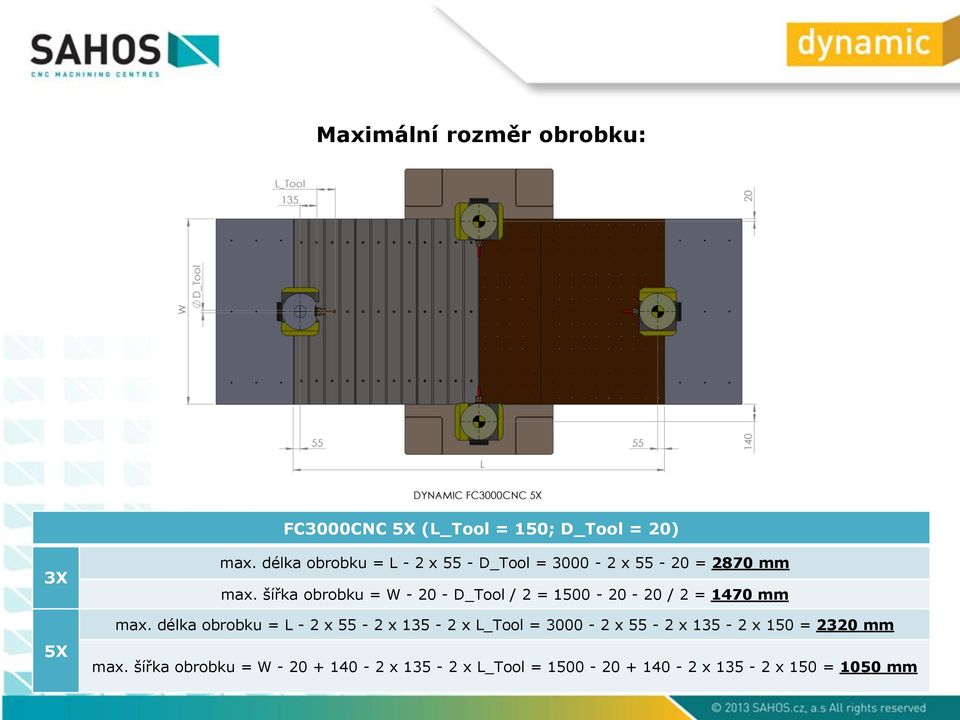

4 Maximální rozměr obrobku: FC3000CNC 5X (L_Tool = 150; D_Tool = 20) 3X 5X max. délka obrobku = L - 2 x 55 - D_Tool = x = 2870 mm max. šířka obrobku = W D_Tool / 2 = / 2 = 1470 mm max. délka obrobku = L - 2 x 55-2 x x L_Tool = x 55-2 x x 150 = 2320 mm max. šířka obrobku = W x x L_Tool = x x 150 = 1050 mm

5 Rozměrové varianty stroje v ose Z STANDARD HIGH SUPER HIGH 3X Machine 5X Machine H1 KARTIT H2 CAST IRON H1 KARTIT H2 CAST IRON H1 KARTIT H2 CAST IRON

6 Stroj v 5 osém provedení: Stroj je v 5 osém provedení osazen precizní automatickou naklápěcí hlavou HS 662 (5 NC osy X, Y, Z, A, C). Ta umožňuje rychlé a přesné naklopení vřetena pro indexované obrábění ve 3 osách nebo plynulé 5 osé obrábění. Hlava je standardně vybavena pneumatickým zamykacím systémem pro zpevnění osy A, které se uplatní zejména při indexovaném obábění Al slitin. Na objednávku je možné hlavu dodat s absolutním odměřováním HEIDENHAIN. Naklápěcí hlava HS662 se vřetenem ES 779 Pracovní zdvih v ose A ±110 Pracovní zdvih v ose C ±400 Max. rychlost v ose A/C /min 13000/13000 Servomotor osa A/C Nm 1,5/5,2 Provozní otáčky ot/min Výkon vřetena S6 (S1) kw 12 (10) Točivý moment S6 (S1) Nm 15,3 (12,7) Kužel HSK F63 Orientační maximální průměr při řezání závitů do Al slitin M16

7 Pro přesné stanovení možností obrábění z hlediska uspořádání a rozměrů jsou na následujícím obrázku uvedeny přesné rozměry hlavy HS662 bez přímého odměřování a s přímým odměřováním. Výkonné elektrovřeteno s vodním chlazením a pneumatickým uvolněním nástroje je osazeno keramickými ložisky. Vřeteno může být vybaveno snímačem polohy pro automatické řezání závitů. Na následujícím obrázku je vyobrazená výkonová křivka vřetena. Její průběh je optimalizován i pro používání nástrojů o velkém průměru (profilové a falcovací hlavy, pilové kotouče).

8 Typy pracovních stolů: Pevný stůl z tvrzeného KARTITU Univerzální pracovní stůl z tvrzeného KARTITU opatřený upínacími závity M10 v rastru 100 x 100 mm je vhodný zejména pro obrábění dřevěných modelů. Pro samotné upnutí se nejčastěji používají univerzální upínky. Pro upínání polystyrenu je možné používat oboustrannou lepící pásku. Pevný stůl ze šedé litiny Univerzální pracovní stůl ze šedé litiny s příčnými upínacími T drážkami pro normalizované T matice je vhodný zejména pro obrábění dřevěných modelů, ale navíc umožňuje rychlé a přesné upínání různých upínacích přípravků, strojních svěráků, děliček, otočných stolů apod. Odlitek je po vyhrubování stabilizačně žíhán a pak jemně dokončen. Toto je zárukou rovinnosti, přesnosti a dlouhodobé tvarové stálosti. Vakuový stůl - KARTIT Vakuový pracovní stůl se uplatní všude tam, kde převažuje obrábění deskového materiálu, který je možné upínat na přísavky, případně tvarové šablony. Pracovní deska s integrovaným rozvodem vakua, čtvercovým rastrem pro vakuové přípravky, upevňovací závity M8 pro upínání speciálních přípravků, to vše poskytuje uživateli možnost snadno a rychle vyřešit upnutí každého obrobku.

9 Výměna nástrojů Výměnu nástrojů je možné realizovat dvěma způsoby. Ruční výměna nástrojů je vhodná do výroby, kde se nástroje mění jen v delších časových intervalech (obrábění dřevěných modelů a polystyrenu). Automatická výměna je vhodná ve všech ostatních případech. Součástí výměníku nástrojů jsou i programové obce nástrojového hospodářství (TOOL MANAGER) podle typu řídícího systému a jeho možností. Technické parametry AVN 12 Typ výměníku rotační talířový Počet lůžek 12 Max. průměr nástroje mm 190 Max. hmotnost nástroje kg 5 Max. hmotnost všech nástrojů kg 30 Čas samotné výměny s 10 Čas výměny (metoda tříska tříska) s 18

10 Řídící systém Stroj je standardně dodáván se řídícím systémem HEIDENHAIN itnc530 nebo se systémem SIEMENS SINUMERIK 840D SL. Volba systému je závislá zejména na kvalifikaci obsluhy a jejích zvyklostech.

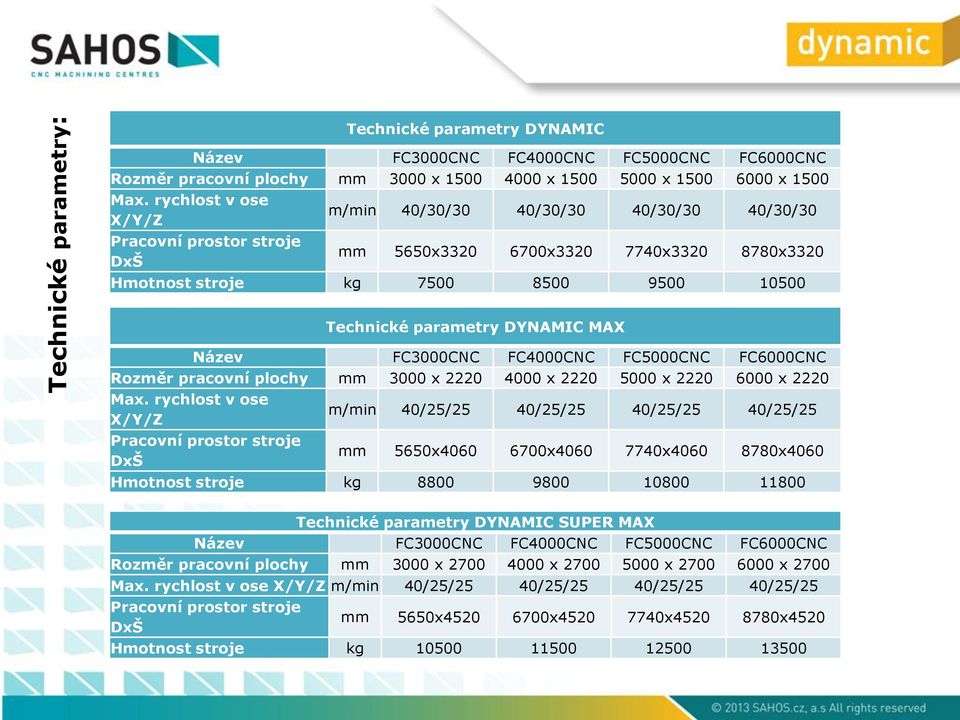

11 Technické parametry: Technické parametry DYNAMIC Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC Rozměr pracovní plochy mm 3000 x x x x 1500 Max. rychlost v ose X/Y/Z m/min 40/30/30 40/30/30 40/30/30 40/30/30 Pracovní prostor stroje DxŠ mm 5650x x x x3320 Hmotnost stroje kg Technické parametry DYNAMIC MAX Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC Rozměr pracovní plochy mm 3000 x x x x 2220 Max. rychlost v ose X/Y/Z m/min 40/25/25 40/25/25 40/25/25 40/25/25 Pracovní prostor stroje DxŠ mm 5650x x x x4060 Hmotnost stroje kg Technické parametry DYNAMIC SUPER MAX Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC Rozměr pracovní plochy mm 3000 x x x x 2700 Max. rychlost v ose X/Y/Z m/min 40/25/25 40/25/25 40/25/25 40/25/25 Pracovní prostor stroje DxŠ mm 5650x x x x4520 Hmotnost stroje kg

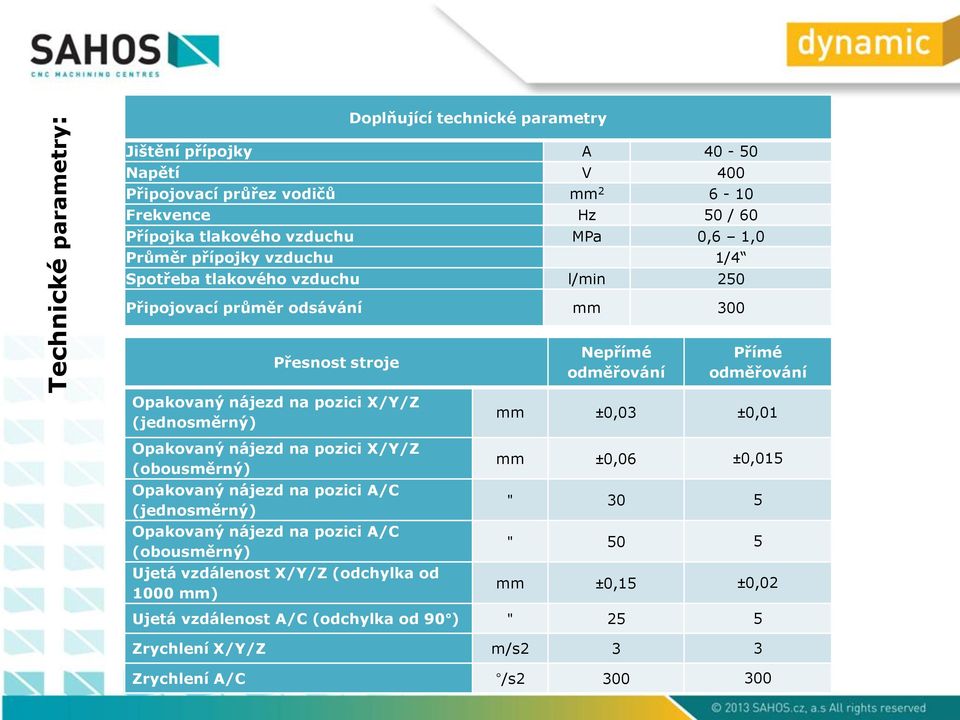

12 Technické parametry: Doplňující technické parametry Jištění přípojky A Napětí V 400 Připojovací průřez vodičů mm Frekvence Hz 50 / 60 Přípojka tlakového vzduchu MPa 0,6 1,0 Průměr přípojky vzduchu 1/4 Spotřeba tlakového vzduchu l/min 250 Připojovací průměr odsávání mm 300 Přesnost stroje Opakovaný nájezd na pozici X/Y/Z (jednosměrný) Nepřímé odměřování Přímé odměřování mm ±0,03 ±0,01 Opakovaný nájezd na pozici X/Y/Z (obousměrný) Opakovaný nájezd na pozici A/C (jednosměrný) Opakovaný nájezd na pozici A/C (obousměrný) Ujetá vzdálenost X/Y/Z (odchylka od 1000 mm) mm ±0,06 ±0,015 ʺ 30 5 ʺ 50 5 mm ±0,15 ±0,02 Ujetá vzdálenost A/C (odchylka od 90 ) ʺ 25 5 Zrychlení X/Y/Z m/s2 3 3 Zrychlení A/C /s

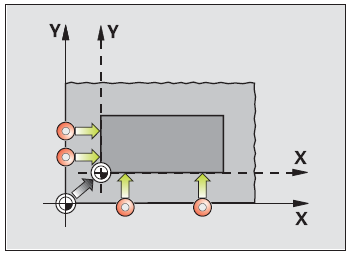

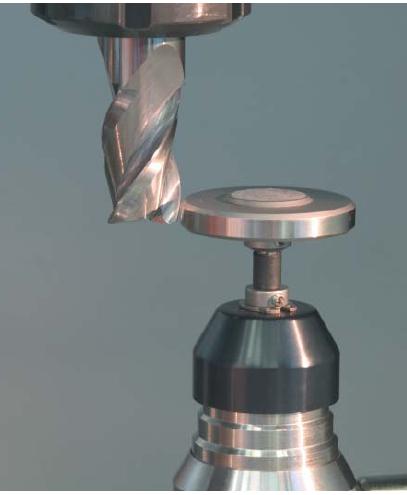

13 Sondy, měření a ustavení: Stroj může být dodán s nástrojovou (měření délky a průměru nástroje) a ustavovací sondou (měření a ustavení obrobku). Funkce měření jsou závislé na typu řídícího systému. Podporují uživatele a pomáhají redukovat ztrátové časy. Sondy nabízí standardně mnoho předem připravených cyklů pro automatické seřízeni obrobku po upnuti, nastavení počátku obrábění, nulového bodu, změření nástroje a konečné změření obrobeného dílce.

14 obrábění polystyrenu Produktivního obrábění polystyrenu se speciální redukcí pro upínání nástrojů s integrovaným odsáváním.

15 obrábění Al slitin

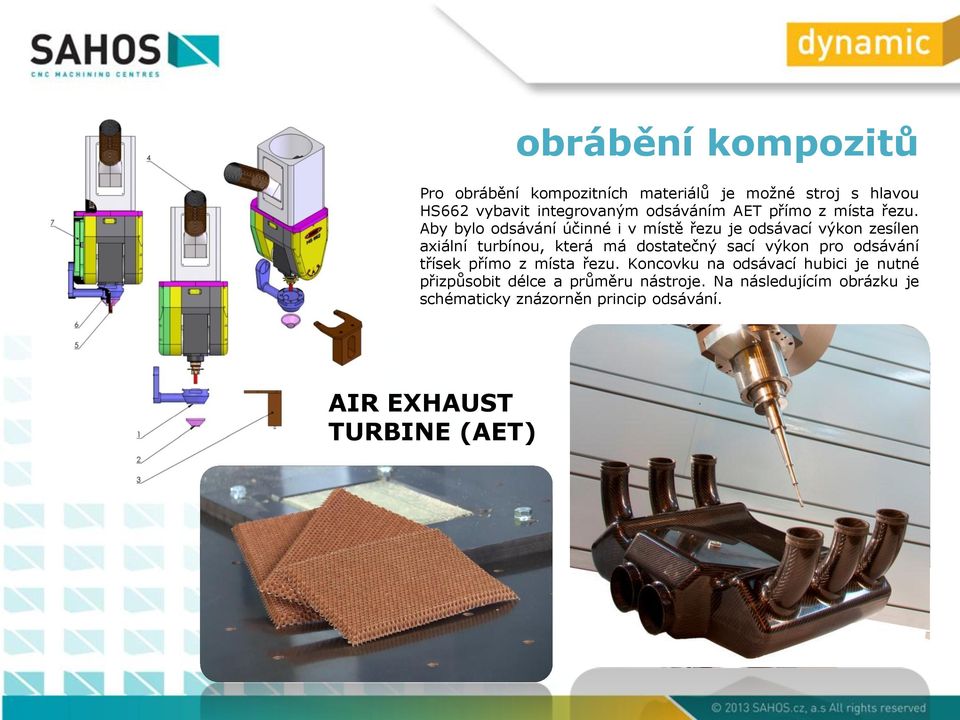

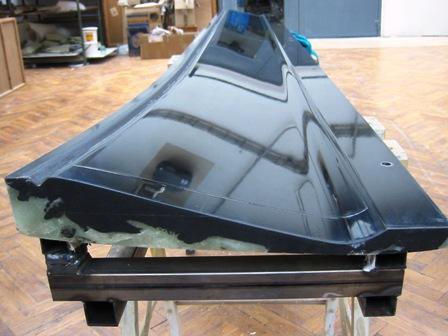

16 obrábění kompozitů Pro obrábění kompozitních materiálů je možné stroj s hlavou HS662 vybavit integrovaným odsáváním AET přímo z místa řezu. Aby bylo odsávání účinné i v místě řezu je odsávací výkon zesílen axiální turbínou, která má dostatečný sací výkon pro odsávání třísek přímo z místa řezu. Koncovku na odsávací hubici je nutné přizpůsobit délce a průměru nástroje. Na následujícím obrázku je schématicky znázorněn princip odsávání. AIR EXHAUST TURBINE (AET)

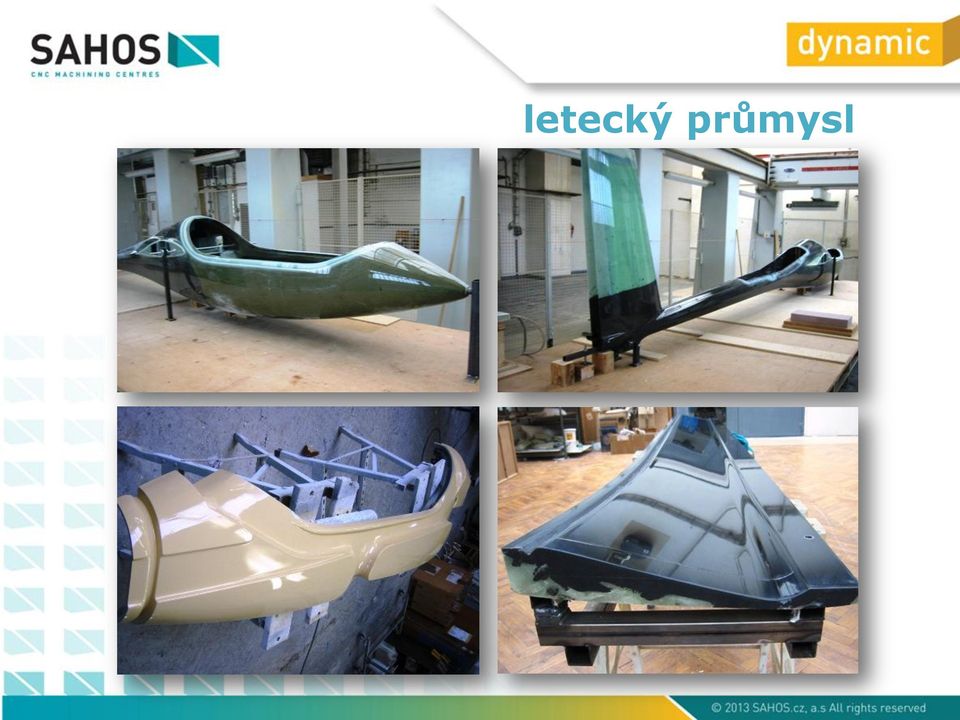

17 letecký průmysl

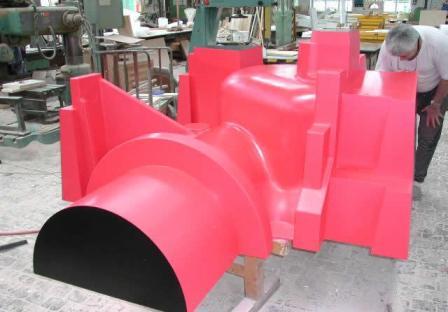

18 slévárenské modely

19 automobilový průmysl

20 Kontakt: SAHOS a.s. 134 Pistin Czech Republic phone/fax: URL:
