1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

3 Obsah: Souřadný systém soustruhu Souřadný systém frézky Vztažné body soustruhu Vztažné body frézky Import modelů do prostředí HSMWorks Polohování modelu - Video Zadání

4 Souřadný systém soustruhu Podle norem se užívá pravotočivý souřadný systém. S kladným směrem obrobek přibývá, zvětšuje se. Osa Z je hlavní osou stroje (osa vřetene) Osa X je hlavní osou v rovině upínání. U soustruhu pohyby v obou osách X, Z koná nástroj X průměrová souřadnice, Z délková souřadnice, Obr.: zdroj [1] Obsah

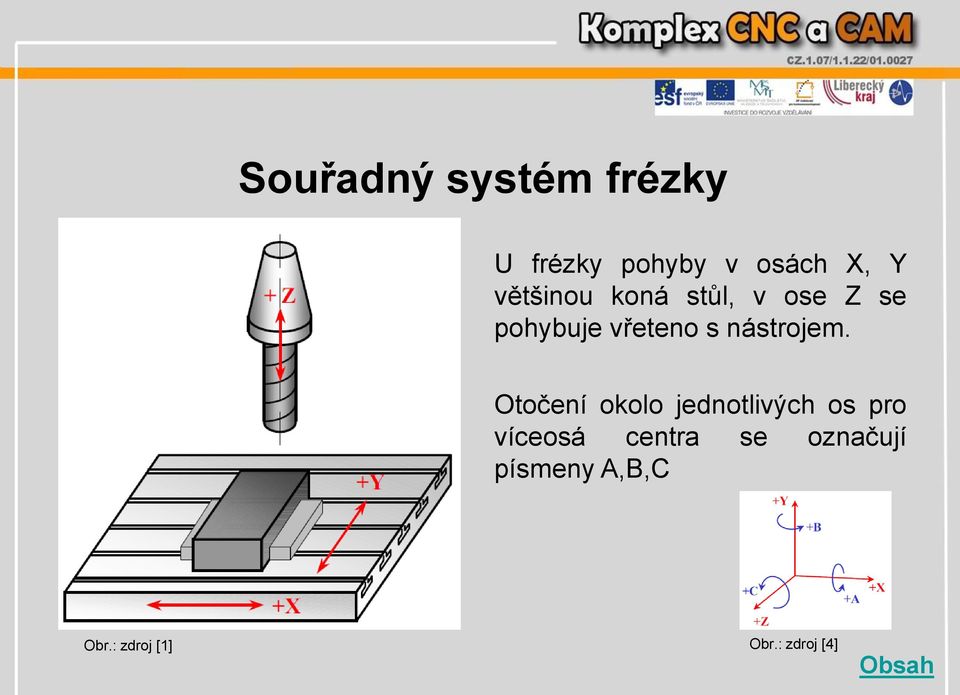

5 Souřadný systém frézky U frézky pohyby v osách X, Y většinou koná stůl, v ose Z se pohybuje vřeteno s nástrojem. Otočení okolo jednotlivých os pro víceosá centra se označují písmeny A,B,C Obr.: zdroj [1] Obr.: zdroj [4] Obsah

6 Vztažné body soustruhu Obr.: zdroj [1] M NULOVÝ BOD STROJE (VÝCHOZÍ POČÁTEK SOUŘADNÉHO SYSTÉMU DÁN VÝROBCEM) W NULOVÝ BOD OBROBKU (POČÁTEK DRAH DEFINOVÁN UŽIVATELEM) N NULOVÝ BOD NÁSTROJOVÉHO DRŽÁKU (VZTAŽNÝ BOD NÁSTROJŮ, DÁN VÝROBCEM) P NULOVÝ BOD NÁSTROJE (ŠPIČKA NÁSTROJE - SOUSTRUŽNICKÝ NŮŽ, OSA ČELA ROTAČNÍ NÁSTROJ) R REFERENČNÍ BOD (NALEZENÍ POČÁTKU PO ZAPNUTÍ STROJE, DÁN VÝROBCEM) Obsah

7 Vztažné body frézky M NULOVÝ BOD STROJE (VÝCHOZÍ POČÁTEK SOUŘADNÉHO SYSTÉMU DÁN VÝROBCEM) W NULOVÝ BOD OBROBKU (POČÁTEK DRAH DEFINOVÁN UŽIVATELEM) N NULOVÝ BOD NÁSTROJOVÉHO DRŽÁKU (VZTAŽNÝ BOD NÁSTROJŮ, DÁN VÝROBCEM) P NULOVÝ BOD NÁSTROJE (ŠPIČKA NÁSTROJE - SOUSTRUŽNICKÝ NŮŽ, OSA ČELA ROTAČNÍ NÁSTROJ) R REFERENČNÍ BOD (NALEZENÍ POČÁTKU PO ZAPNUTÍ STROJE, DÁN VÝROBCEM) Obr.: zdroj [1] Obsah

8 IMPORT MODELŮ DO PROSTŘEDÍ HSMWORKS MENU > SOUBOR > OTEVŘÍT Vybrat příslušný typ (příponu) souboru a otevřít příslušný soubor. Model je také možné vytvořit v prostředí SolidWorks. Obr.: zdroj [4]!!!! Při tvorbě vždy správně orientujte model podle způsobu obrábění!!!! (Osa Z je buď osou rotace obrobku (soustružení), nebo je osou hloubek) Obsah

9 POLOHOVÁNÍ MODELU Cílem je nastavit polotovar s přídavky 1mm na čele a průměru, přídavkem 30 mm na zadním čele pro upnutí ve sklíčidle, kam je upnut do hloubky 20 mm, a napolohovat jej správně do vřetene. Obr.: zdroj [4] Obsah

10 POLOHOVÁNÍ MODELU Přepnout do prostředí HSMWORKS a založit projekt. MENU > CAM > PROJEKT Obr.: zdroj [3] Otevře se funkční menu obráběcího projektu 1. Nastavit typ projektu např. soustružení (druhá možnost je frézování, volí se podle použité technologie a stroje) Obr.: zdroj [2]

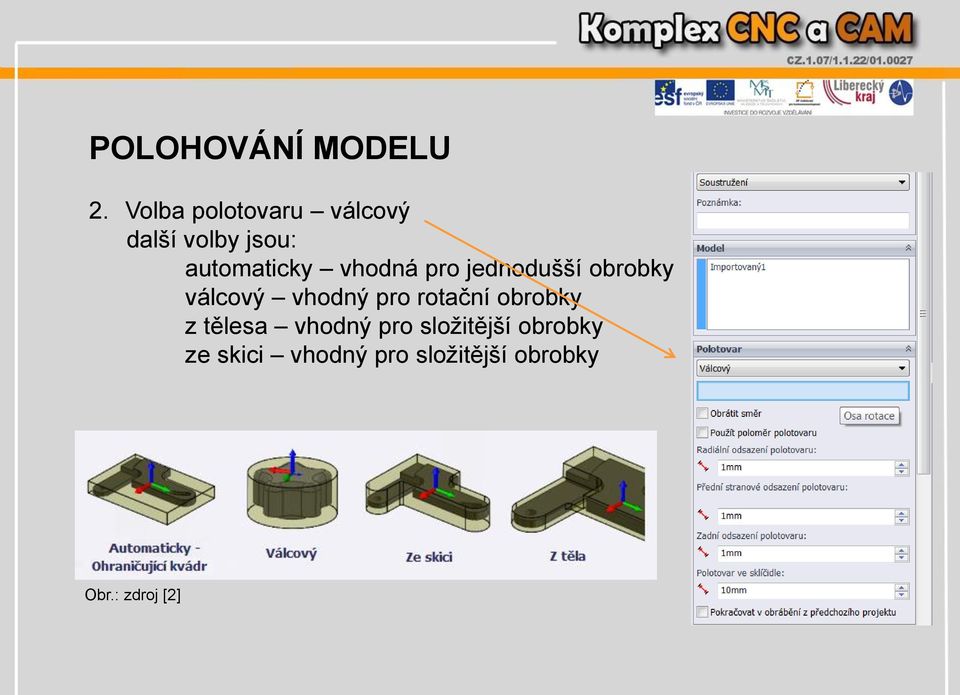

11 POLOHOVÁNÍ MODELU 2. Volba polotovaru válcový další volby jsou: automaticky vhodná pro jednodušší obrobky válcový vhodný pro rotační obrobky z tělesa vhodný pro složitější obrobky ze skici vhodný pro složitější obrobky Obr.: zdroj [2]

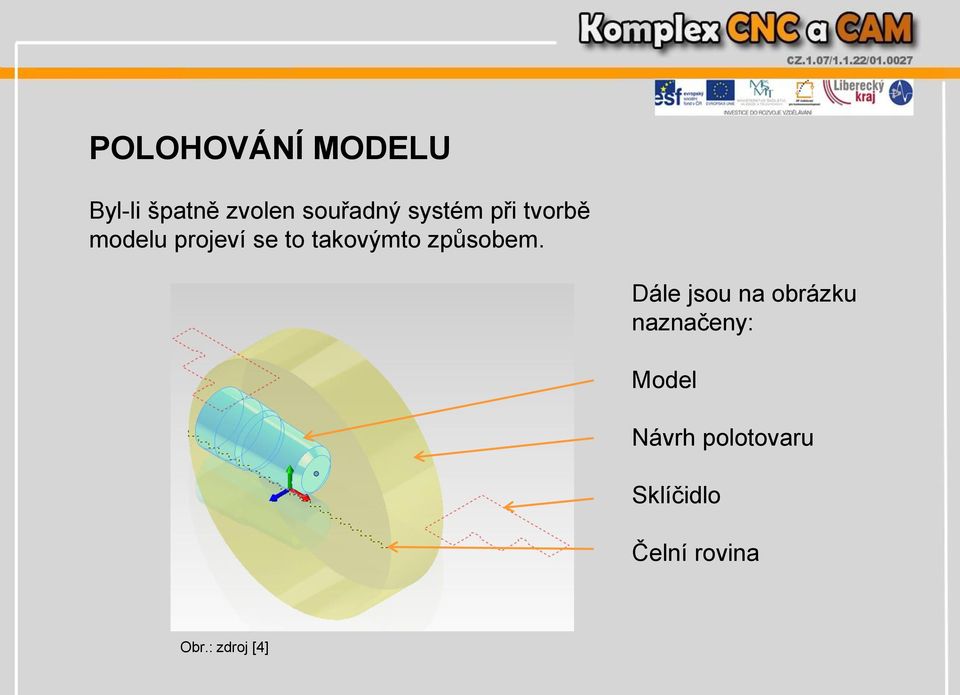

12 POLOHOVÁNÍ MODELU Byl-li špatně zvolen souřadný systém při tvorbě modelu projeví se to takovýmto způsobem. Dále jsou na obrázku naznačeny: Model Návrh polotovaru Sklíčidlo Čelní rovina Obr.: zdroj [4]

13 POLOHOVÁNÍ MODELU 3. Nastavit osu rotace Pro nastavení osy válce slouží pole pod volbou tvaru polotovaru (je zde pouze při volbě válce). Po označení pole (modrá barva) je třeba kliknout na rotační plochu modelu. Osa této plochy nastaví směr osy polotovaru. Poloměr je nastaven automaticky dle největšího průměru. Obr.: zdroj [4] Obr.: zdroj [2]

14 POLOHOVÁNÍ MODELU 4. Nastavit orientaci polotovaru Je třeba zvolit jednu ze tří možností. Použít orientaci počátku vrchol polotovaru nebo bod skici je použit jako počátek a rovinná plocha čela určuje orientaci (je nutné mít nastavenu osu rotace polotovaru) Obr.: zdroj [2,3,4]

15 POLOHOVÁNÍ MODELU 4. Nastavit orientaci polotovaru Použít souřadný systém pokud existuje souřadný systém obrobku lze jej touto možností využít (nejedná se o globální souřadný systém). Tvorba souřadného systému MENU > VLOŽIT > REFERENČNÍ GEOMETRIE > SOUŘADNÝ SYSTÉM Obr.: zdroj [2,3,4]

16 POLOHOVÁNÍ MODELU 4. Nastavit orientaci polotovaru Použít orientaci polotovaru zadáním rovinné plochy je zvolen počátek a orientace je použita z polotovaru. Počátek WCS má význam především pro frézování Obr.: zdroj [3] Obrázek viz [2]

17 POLOHOVÁNÍ MODELU 5. Nastavit přídavky polotovaru Radiální odsazení polotovaru hodnota zvětšuje poloměr polotovaru o nastavenou hodnotu (dle zadání 1 mm) Přední stranové odsazení polotovaru přídavek na čele (dle zadání 1 mm) Obr.: zdroj [4]

18 Obr.: zdroj [4] POLOHOVÁNÍ MODELU 5. Nastavit přídavky polotovaru Zadní odsazení polotovaru přídavek pro upnutí (dle zadání 30 mm) Polotovar ve sklíčidle hloubka vložení do sklíčidla (dle zadání 20 mm)

19 POLOHOVÁNÍ MODELU - VIDEO Obr.: zdroj [3] Obsah

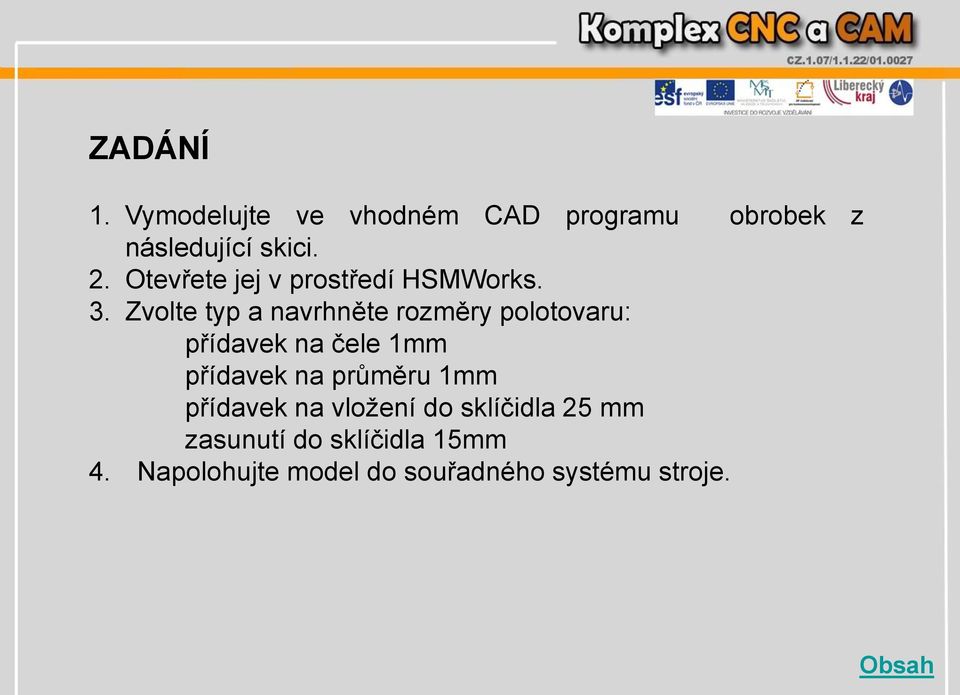

20 ZADÁNÍ 1. Vymodelujte ve vhodném CAD programu obrobek z následující skici. 2. Otevřete jej v prostředí HSMWorks. 3. Zvolte typ a navrhněte rozměry polotovaru: přídavek na čele 1mm přídavek na průměru 1mm přídavek na vložení do sklíčidla 25 mm zasunutí do sklíčidla 15mm 4. Napolohujte model do souřadného systému stroje. Obsah

21 ZADÁNÍ Obr.: zdroj [4]

22 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:

23 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
