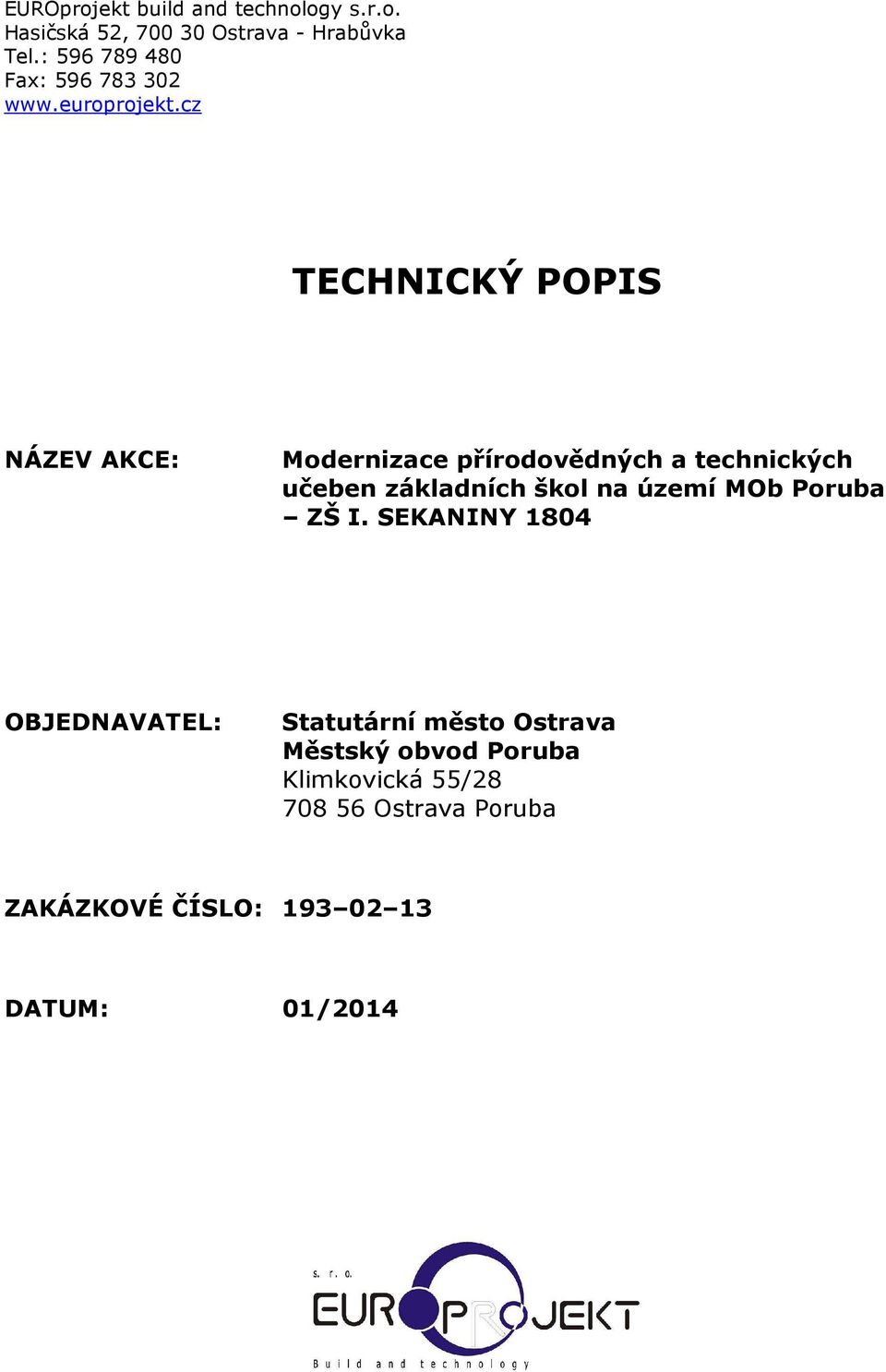

1 Hasičská 52, Ostrava - Hrabůvka Tel.: Fax: TECHNICKÝ POPIS NÁZEV AKCE: Modernizace přírodovědných a technických učeben základních škol na území MOb Poruba OBJEDNAVATEL: Statutární město Ostrava Městský obvod Poruba Klimkovická 55/ Ostrava Poruba ZAKÁZKOVÉ ČÍSLO: DATUM: 01/2014

2 OBSAH: a.1 Identifikační údaje Investora... 3 a.2 Identifikační údaje zpracovatele dokumentace... 3 a.3 Identifikační údaje stavby a pozemku... 3 a.4 Základní popis řešených prostor... 4 a.5 Požadavky investora na stavební úpravy: TECHNICKÝ POPIS 2

3 a.1 Identifikační údaje Investora Investor: Adresa: Statutární město Ostrava Městský obvod Poruba Klimkovická 55/ Ostrava Poruba a.2 Identifikační údaje zpracovatele dokumentace Zhotovitel zpracovatel dokumentace: EUROprojekt build and technology s.r.o. Sídlem: Statutární zástupce: Vedoucí projektant: Projektant: Hasičská 52/551, Ostrava Hrabůvka Bc. Martin Čech, jednatel Ing. Jiří Dostál Ing. David Kelnar a.3 Identifikační údaje stavby a pozemku STAVBA: Místo stavby: Typ stavby: Způsob využití: Modernizace přírodovědných a technických učeben základních škol na území MOb Poruba ZŠ I. SEKANINY 1804 parcela č. 3713; k. ú. Poruba-sever [715221], Ostrava Poruba budova s číslem popisným stavba občanského vybavení TECHNICKÝ POPIS 3

4 a.4 Základní popis řešených prostor Předmětná základní škola Ivana Sekaniny 1804 se nachází v Ostravě Porubě. Jedná se o soubor několika propojených budov. Řešená učebna chemie a přírodopisu se nachází v hlavním centrálním učebním pavilonu. Z učebny je přístup do kabinetu, od kterého je oddělena dělící příčkou s dveřmi. Od ostatních prostor spojovací chodby je učebna oddělena další příčkou se vstupními dveřmi. Učebna chemie - přírodopis Učebna je vybavená stávajícími lavicemi a židlemi pro žáky, katedrou na vyvýšeném pódiu (120 mm) s židlí pro učitele, dřevěnou tabulí, jedním umyvadlem, skříní s TV a dále dvěma vestavěnými skříněmi. Součástí učebny jsou také stávající rozvody: rozvod plynu je veden z uzávěru plynu umístěném v zadním rohu učebny do katedry a dále pak vždy do jedné řady lavic. Ke katedře je dále přivedeno vodovodní potrubí, které je v krajním stolku katedry ukončeno u podlahy uzavíracím kohoutem. Ve stejném místě je umístěno odpadní potrubí od dříve používaného dřezu. Další výstupy médií (plyn, voda odpad) jsou umístěny v místě, kde byla dříve osazena laboratorní digestoř (cca 1m od katedry učitele). Stínění je zajištěno žaluziemi na oknech. Nášlapná vrstva podlahy je linoleum se soklíky, malba stěn a stropu učebny je provedena jako bílá, povrchová úprava v prostoru umyvadla je z keramického obkladu do výšky 1,3m nad podlahu. a.5 Požadavky investora na stavební úpravy: 1) Úprava v prostoru umyvadla Stávající prostor dřezu v učebně chemie - přírodopis je v původním stavu. V rámci stavebních prací bude tento prostor rekonstruován ve smyslu provedení: demontáž stávajícího umyvadla včetně konzol, sifonu a vodovodní baterie. Následně bude provedeno odstranění stávajících obkladů včetně lepidla, vyrovnání plochy pod obklady cementovou maltou a provedení keramických obkladů ve stejném rozsahu jako byly původní obklady. Lepení bude provedeno flexibilním lepidlem, spárování bude provedeno flexibilní spárovací hmotou. Na provedený obklad bude nalepen nový soklík k podlahové krytině z linolea (bude zvolen stejný jako v učebně), následně bude osazeno nové umyvadlo na nové konzoly, nový sifon umyvadla a nová nástěnná páková baterie. 2) Interaktivní tabule Stávající dřevěná tabule v učebně bude demontována a nově bude umístěna nová interaktivní tabule na pylonu s možností pojezdu a s dataprojektorem. Dále také vizualizér a notebook. V rámci stavebních prací bude řešena elektroinstalace: přívod datového rozvodu do učebny, přívodní elektro-kabeláž na dopojení katedry a interaktivní tabule z nového rozvaděče v učebně, včetně uložení do drážek v panelu, zapravení drážek a provedení nových zásuvek. Propojení uvedených zařízení datovým rozvodem. 3) Vestavěné skříně V učebně se nachází stávající 2 ks vestavěných skříní, nad nimi je betonová podesta tvořící úložný prostor. Tato podesta bude vybourána a tím se prodlouží prostor stávajících skříní. Nově budou osazeny dřevěné police a budou osazena nové dvířka skříní. Prosklení dvířek bude částečné v horní třetině. 4) Stupínek katedry Stávající stupínek pro katedru bude nově rozšířen o 1m směrem ke vstupním dveřím do učebny. Konstrukce bude z dřevěných hranolů, na kterých budou osazeny 2 vrstvy vzájemně prošroubovaných OSB desek tl. 15mm. V tomto nově vzniklém prostoru budou vedeny nové TECHNICKÝ POPIS 4

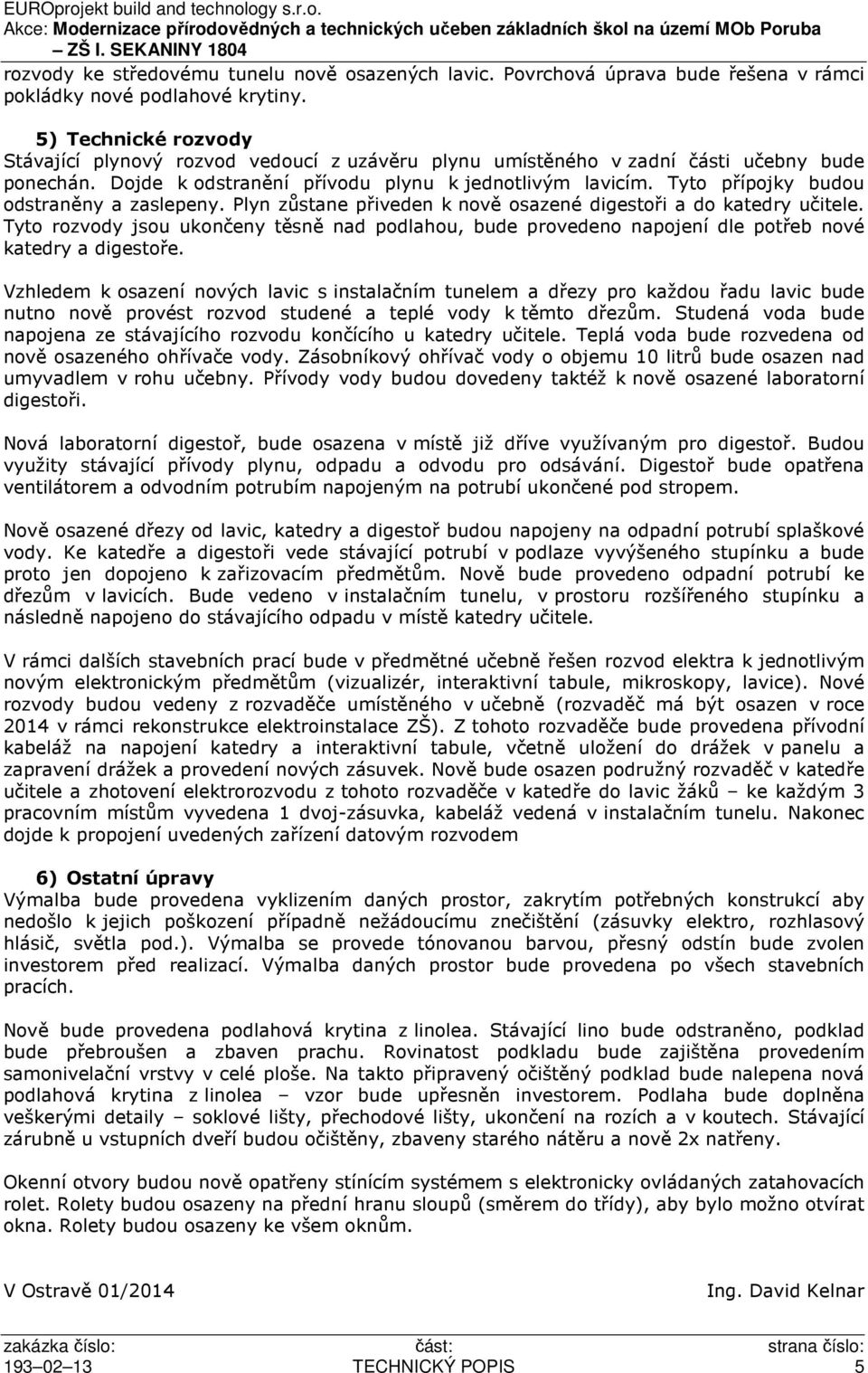

5 rozvody ke středovému tunelu nově osazených lavic. Povrchová úprava bude řešena v rámci pokládky nové podlahové krytiny. 5) Technické rozvody Stávající plynový rozvod vedoucí z uzávěru plynu umístěného v zadní části učebny bude ponechán. Dojde k odstranění přívodu plynu k jednotlivým lavicím. Tyto přípojky budou odstraněny a zaslepeny. Plyn zůstane přiveden k nově osazené digestoři a do katedry učitele. Tyto rozvody jsou ukončeny těsně nad podlahou, bude provedeno napojení dle potřeb nové katedry a digestoře. Vzhledem k osazení nových lavic s instalačním tunelem a dřezy pro každou řadu lavic bude nutno nově provést rozvod studené a teplé vody k těmto dřezům. Studená voda bude napojena ze stávajícího rozvodu končícího u katedry učitele. Teplá voda bude rozvedena od nově osazeného ohřívače vody. Zásobníkový ohřívač vody o objemu 10 litrů bude osazen nad umyvadlem v rohu učebny. Přívody vody budou dovedeny taktéž k nově osazené laboratorní digestoři. Nová laboratorní digestoř, bude osazena v místě již dříve využívaným pro digestoř. Budou využity stávající přívody plynu, odpadu a odvodu pro odsávání. Digestoř bude opatřena ventilátorem a odvodním potrubím napojeným na potrubí ukončené pod stropem. Nově osazené dřezy od lavic, katedry a digestoř budou napojeny na odpadní potrubí splaškové vody. Ke katedře a digestoři vede stávající potrubí v podlaze vyvýšeného stupínku a bude proto jen dopojeno k zařizovacím předmětům. Nově bude provedeno odpadní potrubí ke dřezům v lavicích. Bude vedeno v instalačním tunelu, v prostoru rozšířeného stupínku a následně napojeno do stávajícího odpadu v místě katedry učitele. V rámci dalších stavebních prací bude v předmětné učebně řešen rozvod elektra k jednotlivým novým elektronickým předmětům (vizualizér, interaktivní tabule, mikroskopy, lavice). Nové rozvody budou vedeny z rozvaděče umístěného v učebně (rozvaděč má být osazen v roce 2014 v rámci rekonstrukce elektroinstalace ZŠ). Z tohoto rozvaděče bude provedena přívodní kabeláž na napojení katedry a interaktivní tabule, včetně uložení do drážek v panelu a zapravení drážek a provedení nových zásuvek. Nově bude osazen podružný rozvaděč v katedře učitele a zhotovení elektrorozvodu z tohoto rozvaděče v katedře do lavic žáků ke každým 3 pracovním místům vyvedena 1 dvoj-zásuvka, kabeláž vedená v instalačním tunelu. Nakonec dojde k propojení uvedených zařízení datovým rozvodem 6) Ostatní úpravy Výmalba bude provedena vyklizením daných prostor, zakrytím potřebných konstrukcí aby nedošlo k jejich poškození případně nežádoucímu znečištění (zásuvky elektro, rozhlasový hlásič, světla pod.). Výmalba se provede tónovanou barvou, přesný odstín bude zvolen investorem před realizací. Výmalba daných prostor bude provedena po všech stavebních pracích. Nově bude provedena podlahová krytina z linolea. Stávající lino bude odstraněno, podklad bude přebroušen a zbaven prachu. Rovinatost podkladu bude zajištěna provedením samonivelační vrstvy v celé ploše. Na takto připravený očištěný podklad bude nalepena nová podlahová krytina z linolea vzor bude upřesněn investorem. Podlaha bude doplněna veškerými detaily soklové lišty, přechodové lišty, ukončení na rozích a v koutech. Stávající zárubně u vstupních dveří budou očištěny, zbaveny starého nátěru a nově 2x natřeny. Okenní otvory budou nově opatřeny stínícím systémem s elektronicky ovládaných zatahovacích rolet. Rolety budou osazeny na přední hranu sloupů (směrem do třídy), aby bylo možno otvírat okna. Rolety budou osazeny ke všem oknům. V Ostravě 01/2014 Ing. David Kelnar TECHNICKÝ POPIS 5
