1 TECHNICKÁ ZPRÁVA VÝMĚNA PODLAHY V SÁLE OBECNÍHO DOMU LUDGEŘOVICE Vypracoval: Ing. Radek Michalák, Ph.D. srpen 2012

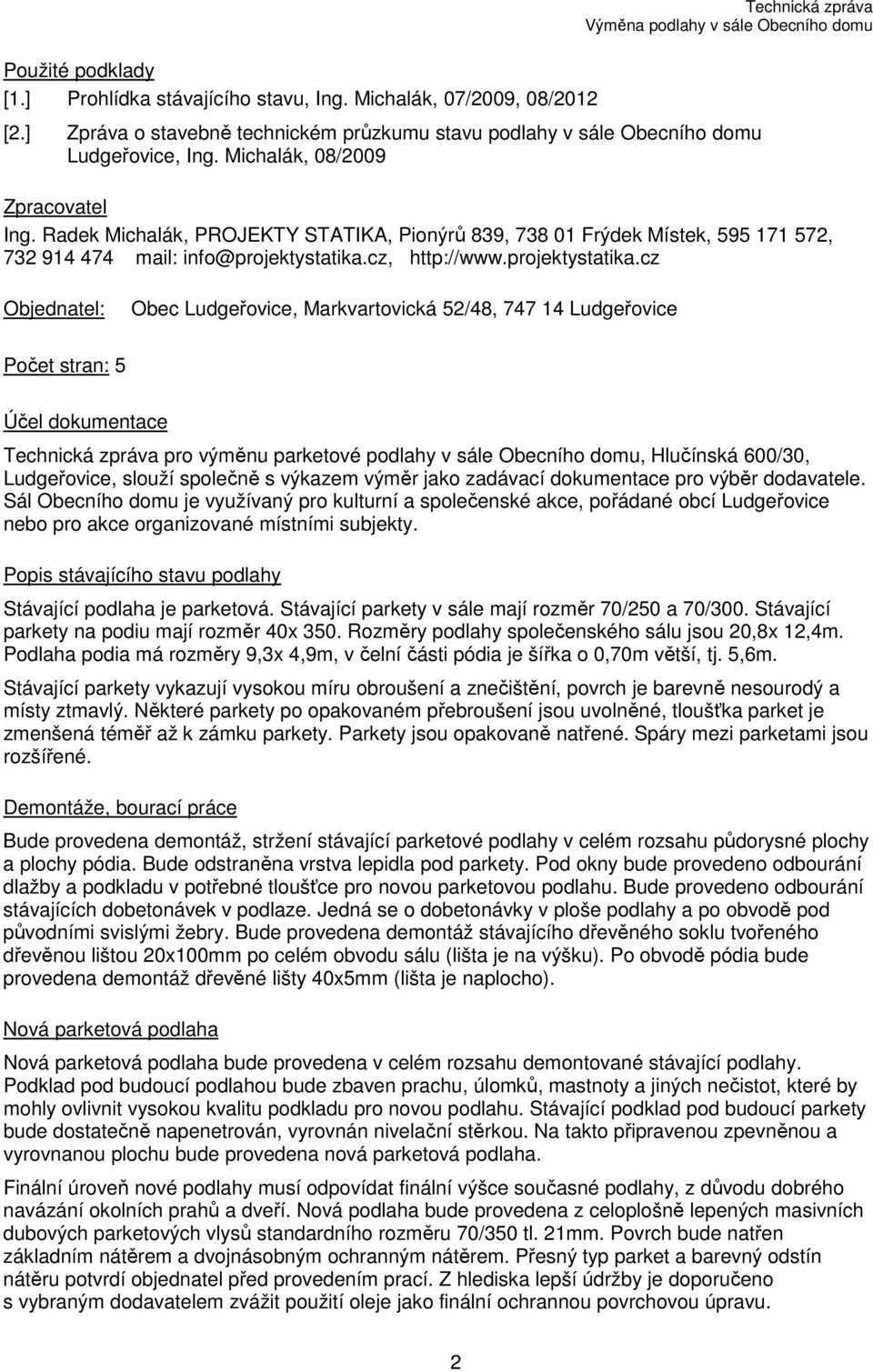

2 Použité podklady [1.] Prohlídka stávajícího stavu, Ing. Michalák, 07/2009, 08/2012 Technická zpráva [2.] Zpráva o stavebně technickém průzkumu stavu podlahy v sále Obecního domu Ludgeřovice, Ing. Michalák, 08/2009 Zpracovatel Ing. Radek Michalák, PROJEKTY STATIKA, Pionýrů 839, Frýdek Místek, , mail: info@projektystatika.cz, Objednatel: Obec Ludgeřovice, Markvartovická 52/48, Ludgeřovice Počet stran: 5 Účel dokumentace Technická zpráva pro výměnu parketové podlahy v sále Obecního domu, Hlučínská 600/30, Ludgeřovice, slouží společně s výkazem výměr jako zadávací dokumentace pro výběr dodavatele. Sál Obecního domu je využívaný pro kulturní a společenské akce, pořádané obcí Ludgeřovice nebo pro akce organizované místními subjekty. Popis stávajícího stavu podlahy Stávající podlaha je parketová. Stávající parkety v sále mají rozměr 70/250 a 70/300. Stávající parkety na podiu mají rozměr 40x 350. Rozměry podlahy společenského sálu jsou 20,8x 12,4m. Podlaha podia má rozměry 9,3x 4,9m, v čelní části pódia je šířka o 0,70m větší, tj. 5,6m. Stávající parkety vykazují vysokou míru obroušení a znečištění, povrch je barevně nesourodý a místy ztmavlý. Některé parkety po opakovaném přebroušení jsou uvolněné, tloušťka parket je zmenšená téměř až k zámku parkety. Parkety jsou opakovaně natřené. Spáry mezi parketami jsou rozšířené. Demontáže, bourací práce Bude provedena demontáž, stržení stávající parketové podlahy v celém rozsahu půdorysné plochy a plochy pódia. Bude odstraněna vrstva lepidla pod parkety. Pod okny bude provedeno odbourání dlažby a podkladu v potřebné tloušťce pro novou parketovou podlahu. Bude provedeno odbourání stávajících dobetonávek v podlaze. Jedná se o dobetonávky v ploše podlahy a po obvodě pod původními svislými žebry. Bude provedena demontáž stávajícího dřevěného soklu tvořeného dřevěnou lištou 20x100mm po celém obvodu sálu (lišta je na výšku). Po obvodě pódia bude provedena demontáž dřevěné lišty 40x5mm (lišta je naplocho). Nová parketová podlaha Nová parketová podlaha bude provedena v celém rozsahu demontované stávající podlahy. Podklad pod budoucí podlahou bude zbaven prachu, úlomků, mastnoty a jiných nečistot, které by mohly ovlivnit vysokou kvalitu podkladu pro novou podlahu. Stávající podklad pod budoucí parkety bude dostatečně napenetrován, vyrovnán nivelační stěrkou. Na takto připravenou zpevněnou a vyrovnanou plochu bude provedena nová parketová podlaha. Finální úroveň nové podlahy musí odpovídat finální výšce současné podlahy, z důvodu dobrého navázání okolních prahů a dveří. Nová podlaha bude provedena z celoplošně lepených masivních dubových parketových vlysů standardního rozměru 70/350 tl. 21mm. Povrch bude natřen základním nátěrem a dvojnásobným ochranným nátěrem. Přesný typ parket a barevný odstín nátěru potvrdí objednatel před provedením prací. Z hlediska lepší údržby je doporučeno s vybraným dodavatelem zvážit použití oleje jako finální ochrannou povrchovou úpravu. 2

3 3 Technická zpráva Ve středové části podlahy v sále bude v kruhové ploše o průměru přibližně 2,1m provedeno odlišné vzorování podlahy oproti vzorování ostatní podlahové plochy. Pokud bude pro podlahu použitý tmavší odstín parket, pouze zde budou tmavší parkety prostřídané se světlými parketami. Při provádění věnovat zvýšenou pozornost pečlivému provedení zámků mezi parketami, zejména jejich utěsnění spojů. Parkety budou lepené k podkladu. Po obvodě podlahy bude v celém rozsahu provedena dřevěná rohová ukončovací lišta. Stávající dřevěné prahy pod dveřmi budou při provádění prací demontované. Po dokončení prací na nové podlaze budou osazeny zpět. Odbouraná svislá plocha pod lištou bude vyspravena omítkou a stěny budou v nezbytném rozsahu vymalovány. U stěny přiléhající k restauraci je na stěně stávající dřevěný obklad. Z tohoto důvodu nová dřevěná podlahová lišta musí být v této části provedena na výšku nejméně 100mm. Na pódiu bude provedena demontáž horní desky na předsazené dřevěné konstrukci v šířce 0,20m v délce 6,00m. V této části budou nově osazeny parkety, stejně jako ve zbývající ploše pódia. Okraj mezi podlahou a svislou částí v čele pódia bude ukončen rohovou dřevěnou přechodovou lištou. Ostatní ujednání Dodavatel prací si před zpracováním nabídky ověřil jejich rozsah a na případnou odlišnost mezi výkazem výměr a skutečností nebude v průběhu realizace požadovat dodatek formou víceprací. Bezpečnost práce a ochrana zdraví Provádění stavebních prací musí respektovat zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o BOZP) včetně platných prováděcích právních předpisů, veškeré platné normy a interní předpisy dodavatele, investora a uživatele stávajících provozních zařízení, se kterými musí být všichni pracovníci, podílející se na výstavbě, i obslužný personál prokazatelně seznámeni. Veškeré stavební a montážní práce na stavbě budou provádět fyzické nebo právnické osoby pod odborným vedením oprávněné osoby, která dbá na dodržování BOZP. Všichni pracovníci, podílející se na výstavbě, musí být prokazatelně poučeni o dodržování bezpečnostních předpisů a jiných zákonných opatřeních, zajišťujících bezpečnost a ochranu zdraví pracovníků. Jedná se především o zákon č. 309/206 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), dále o vyhlášku ČÚBP č. 48/1982 Sb., ve znění vyhlášky č. 192/2005 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení při stavebních pracích v platném znění. V případě, že na staveništi budou působit současně zaměstnanci více než jednoho zhotovitele, je zadavatel stavby povinen určit potřebný počet koordinátorů bezpečnosti a ochrany zdraví při práci na staveništi. Zhotovitel zajistí, aby byly splněny požadavky na organizaci práce a pracovní postupy stanovené v příloze č.3 nařízení vlády č. 591/2006 Sb. Technické podmínky a jakost při provádění prací Všechny stavební práce musí být provedeny v souladu s požadavky příslušných norem pro navrhování a provádění staveb uvedených v Seznamu českých norem a ve Věstníku Úřadu pro technickou normalizaci nebo v kvalitě vyšší. Dále je nutno řídit se pokyny, požadavky a technickými předpisy a podnikovými normami výrobců a dodavatelů jednotlivých materiálů, výrobků a systémů. Práce mohou být provedeny pouze kvalifikovanými pracovníky a firmami, které se mohou prokázat příslušnou kvalifikací a referencemi. Všechny použité materiály a výrobky musí mít platný certifikát ve smyslu zákona č. 22/1997 Sb.ve znění pozdějších novelizací, nařízení vlády č.163/2002 Sb. Stanovující technické požadavky na vybrané stavební výrobky a zákonů souvisejících.

Při provádění věnovat zvýšenou pozornost pečlivému provedení zámků mezi parketami, zejména jejich utěsnění spojů. Parkety budou lepené k podkladu.

4 Technická zpráva Fotografická část stávající sokl 20/100 - demontáži plechový práh hl. vstup demontáž+montáž stávajícího stávající dlážděný práh do restataurace, odbourání dlažba pod okny a dobetonávka žebra k odbourání dlažba a beton k odbourání sokl u dřevěného obkladu, dlažba k odbourání 4

vstup demontáž+montáž stávajícího stávající dlážděný práh do

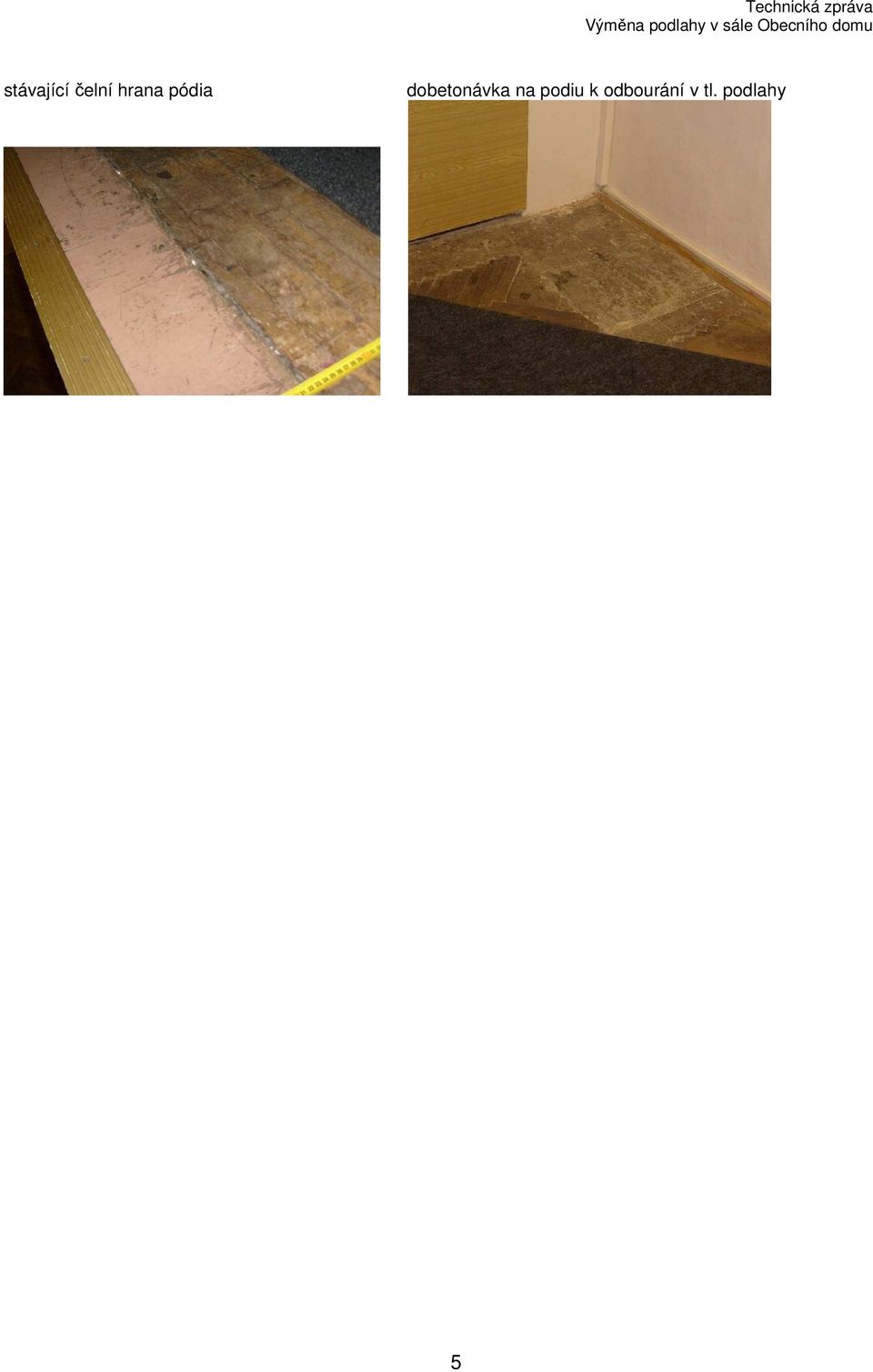

5 Technická zpráva stávající čelní hrana pódia dobetonávka na podiu k odbourání v tl. podlahy 5
