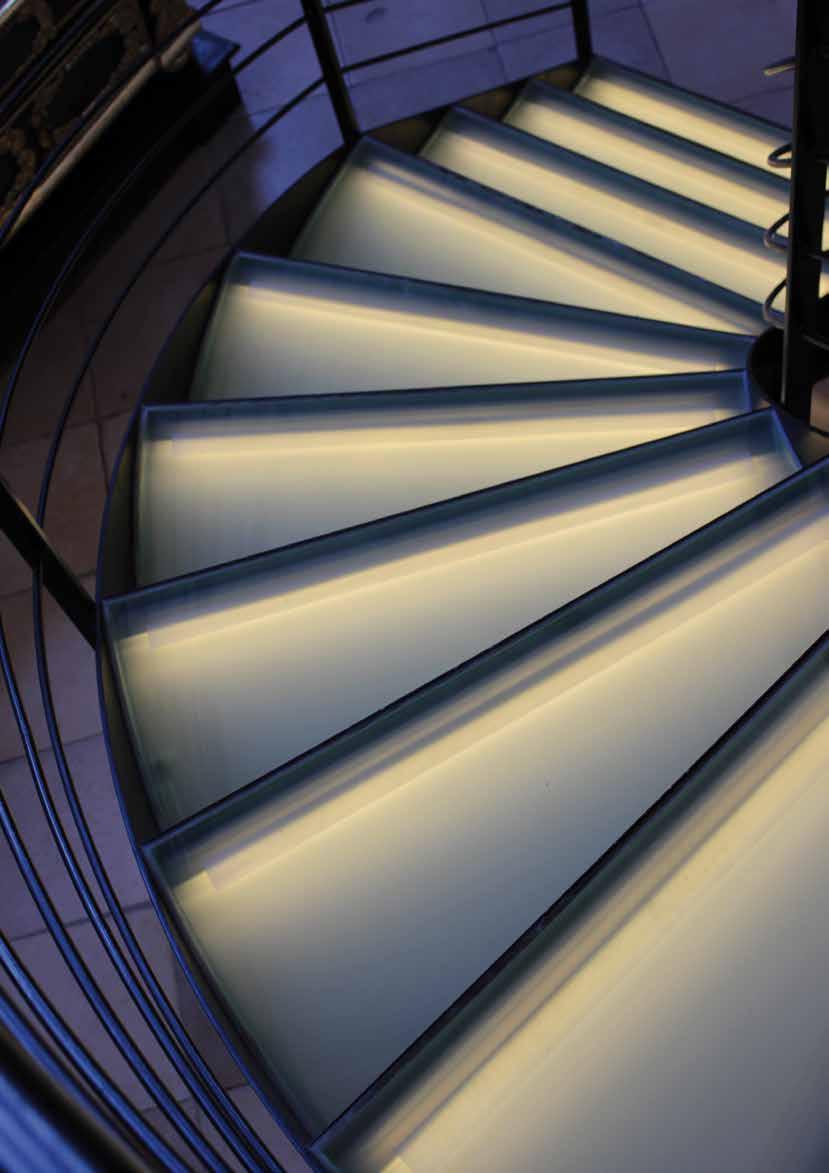

1 2013 WALK Pochozí vrstvené průhledné sklo ertl-glas.at ertex WALK VRSTVENÉ BEZPECNOSTNÍ SKLO VSG Pochozí horizontální zasklení z vrstveného bezpečnostního skla VSG (rakouská norma ÖNORM EN ISO 12543) s běžným použitím v prostředí využívaném osobami. Na schody, schodištní stupně, lávky a kryty světlíků. Postaveno bezpecne

2 75 LET ZKUŠENOSTÍ S VÝROBOU SKLA

3 ertex WALK Pochozí vrstvené bezpečnostní sklo s běžným použitím v prostředí využívaném osobami. Výroba skla a vybavení v závislosti na geometrii skla, jeho uložení a využití. Technické údaje TLOUŠT KY SKLA (standardní konstrukce): od 20 mm do 68 mm Výrobní rozmery: max x 4840 mm min. 300 x 550 mm (příp. podle staticky potřebné konstrukce) Pomer stran: 1:20 Maximální hmotnost jednotky: 1500 kg Údaje o výrobku Definice ertex WALK se vyrábí alespoň ze dvou skel, která se proloží houževnatě pružnou a proti roztržení vysoce odolnou PVB fólií, která se během výrobního procesu (ÖNORM EN 14449) spojí v pevnou jednotku. ertex WALK splňuje normované podmínky skla VSG pro horizontální zasklení. Definice pojmu podle normy ONORM B Část 4_2009: Pochozí zasklení Prosklení s běžným použitím v prostředí využívaném osobami. Prosklení se provádějí výhradně z VSG s doplňkovou zátěžovou vrstvou, která nesmí být brána v úvahu ve statických výpočtech. Zátěžová vrstva smí být vypuštěna u užitných kategorií A a B (podle normy ÖNORM B ). Pochozí zasklení, na která lze vstoupit pouze pro účely úklidu a údržby, a/nebo Pochozí zasklení, na která lze vjíždět automobily, nejsou předmětem této brožury. Vhodnost použití Základem je nosné paketové vrstvené bezpečnostní sklo laminované podle normy ÖNORM EN ISO z normálně chlazeného sodnovápenato-křemičitého skla (plavené sklo). Druhy a typy skel uvedené v jednotlivých tabulkách představují doporučení na základě průběžně liniově uložených panelů. Vychází se z užitného zatížení z Eurocode 1, z působení vlastní hmotnosti, rovnoměrného zatížení a samotného zatížení a dále z podmínek uložení podle příslušných norem. Hrany skel u ertex WALK jsou zpravidla jemně broušené. Jiné opracování hran (podle normy ÖNORM B 3725) je nutno upřesnit v objednávce. I přes opracování hran je nutné brát v úvahu výrobně podmíněné rozměrové tolerance. Nosná bezpecnost Konkrétní zadání potřebné zátěžové vrstvy, stejně jako rozhodnutí ohledně protiskluzových opatření je zapotřebí dojednat, a proto se jedná o záležitosti zahrnuté do fáze plánování a objednávky. Stavební právo a norma ÖNORM B 1600_bezbariérové stavby stanovují pro účely předcházení případům uklouznutí, že přístupové cesty do budovy, stejně jako chodby a schodiště v obecně přístupných prostorách budou mít povrch, který v dostatečné míře zabraňuje uklouznutí. Třída prevence proti uklouznutí R v závislosti na místě použití.

4 1 ertex WALK druh: ertex WALK druh: Tabule se čtyřstranným průběžným liniovým uložením se zohledněním působení a užitných kategorií podle ÖNORM B :2011 Pro obytné plochy (s volitelnou zátěžovou vrstvou) Tabule s dvoustranným průběžným liniovým uložením na protilehlých hranách se zohledněním působení podle užitných kategorií podle ÖNORM B :2011 Pro obytné plochy (s volitelnou zátěžovou vrstvou) DÉLKA ŠÍRKA ULOŽENÁ DÉLKA ŠÍRKA (volná opěrná délka mezi uloženími) mm mm / /2 25/2 31/ /2 60/ je nepřípustnou oblastí vzhledem k délce hrany uložení! 300 volná šírka Příklad: A1 Plochy místností v obytných budovách a domech a místnosti s obytným využitím ve stávajících budovách A2 Nesnímatelné, pochozí stropní podlahy B1 Kancelářské plochy ve stávajících budovách Příklad: A1 Plochy místností v obytných budovách a domech a místnosti s obytným využitím ve stávajících budovách A2 Nesnímatelné, pochozí stropní podlahy B1 Kancelářské plochy ve stávajících budovách Schéma velikostí pro urcení tloušt ky skla kruhových tvaru s osobní záteží a s kruhovým liniovým uložením ø v mm Doporucený typ: ertex WALK Art: ertex WALK Art: ertex WALK Art: /2 25/2 31/2 31/2 39/2 46/3 46/3 46/3 46/3 68/4 46/3 46/3 68/4 68/4 68/4

5 3 ertex WALK druh: ertex WALK druh: Čtyřstranně průběžně liniově uložená zasklení Pro přístupové plochy v kancelářských budovách (B2) a pro plochy, kde se shromažďují osoby (zátěžová vrstva podle ÖNORM B je povinná) Čtyřstranně průběžně liniově uložená zasklení Plochy s potenciální vysokou frekvencí pohybu osob, plochy s možností výkonu tělesných aktivit a s potenciálním vznikem tlačenic (zátěžová vrstva podle ÖNORM B je povinná) DÉLKA ŠÍRKA DÉLKA ŠÍRKA mm mm / /3 46/ / / Příklad: C1 Plochy se stoly apod., například třídy ve školách, restauracích a přijímacích salóncích C2 Plochy s pevně uchycenými plochami k sezení, například kostely, divadla, konferenční sály, přednáškové sály, nádražní čekárny C3.1 Přístupové plochy bez překážek pohybu osob, plochy s hustou frekvencí osob D1 Plochy v maloobchodních prodejnách Příklad: C3.2 Přístupové plochy ve veřejných budovách, školy a správní budovy, hotely, nemocnice a nádražní haly C4 Plochy v tanečních sálech, tělocvičnách a na pódiích C5 Přístupové prostory a plochy (stropy) v budovách, kde se pořádají veřejné akce, jako jsou koncertní sály, sportovní haly, terasy a nástupiště D2 Plochy v obchodních domech Z důvodu přehlednosti a srovnatelnosti jsou v tabulkách brány v úvahu pouze tři podstatné znaky použití: obytné plochy, přístupové plochy, kde se shromažďují osoby, a plochy s vysokou frekvencí osob. V dílčích prostorách předpokládá Eurocode ještě podrobnější odstupňování zátěže (např. pět podskupin v užitné kategorii C). Skleněné konstrukce uvedené pod příslušným údajem užitného zatížení v diagramu (rovnoměrné zatížení v kn/m2 se rovná prvnímu číslu dvojice čísel, samotné zatížení v kn se rovná druhému číslu) na floatovém základě (vyjma zátěžové vrstvy) představují doporučení. V případě objednávky je může společnost ERTL GLAS AG po vyjasnění skutečné podmínky užívání potvrdit výpočtem. Zasklení POCHOZÍ pro účely údržby a úklidu nejsou předmětem orientačních tabulek, a musí být tudíž dojednána zvlášť.

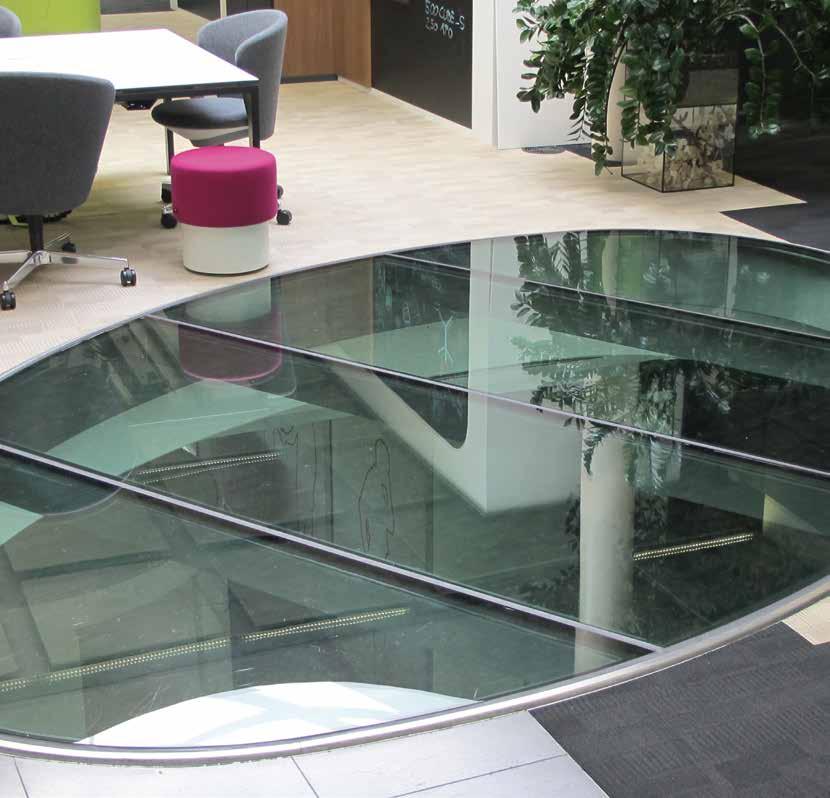

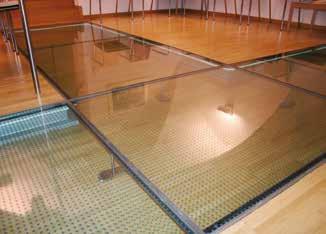

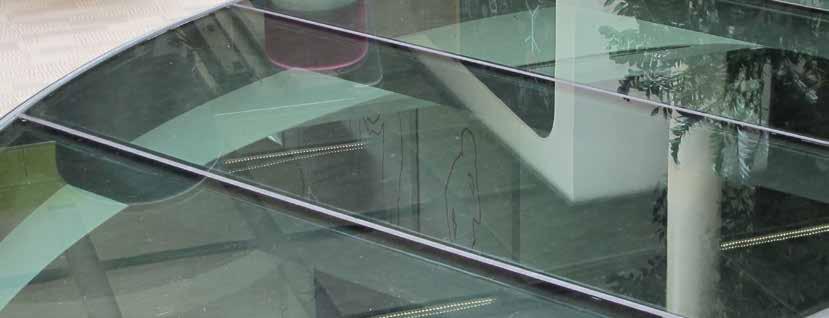

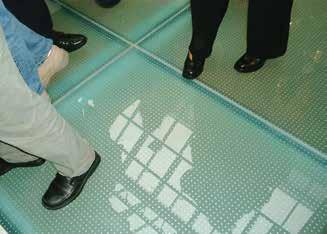

6 Oblasti použití C3.2: přístupové plochy ve škole (lávka). C2: dvojitá podlaha s efektním osvětlením v čekárně. D2: přístupová plocha v nákupním centru.

7 Montáž a aplikacní doporucení Vnitřní konstrukce pro pokládku skleněných panelů musí být rovná, nezkroucená, dokonale vodorovná a musí přesně lícovat. Lem průběžně liniově uloženého zasklení musí být minimálně 30 mm, pouze u čtyřstranného průběžně liniově uložení a délce opory < 400 mm dostačuje lem 20 mm. Upozornění: v případě příliš širokých podpěr skla vznikají teplotní rozdíly a tím i nebezpečí lokálního teplotního přetížení. Jako tlakově stabilní uložení/mezivrstva se přednostně používá silikonový pás (Shore-A 60 80) nebo neoprenový pás. Uložení musí být schopné vyrovnat tloušťkové rozdíly v rámci tolerancí. V žádném případě nepoužívejte tvrdnoucí materiál. Vzdálenost spár resp. vzdálenost mezi sklem a konstrukcí by měla být > 5 mm. Těsnění spár pomocí trvale elastického tmelu kompatibilního s vrstveným bezpečnostním sklem VSG, nejlépe silikon. Zabraňte vytváření tepla v bezprostřední blízkosti tabule. Například u podsvícených skleněných ploch by se tabulové vrstvy z normálně chlazeného sodnovápenatokřemičitého skla mohly tepelně přetížit. Na ochranu skleněné jednotky před nekontrolovaným tepelným zářením dbejte na konstrukčně dostačující odvětrání meziprostoru. ertex WALK lze také sestavovat ze skel s vyšší teplotní odolností (TVG částečně předpjaté sklo s příslušnou potřebnou tloušťkou skla). Utěsnění (kompatibilní s vrstveným bezpečnostním sklem) 6mm krycí tabule (ESG jednovrstvé bezpečnostní sklo) jako zátěžová vrstva např. EGOPREN C1 PVB laminát 0,76 mm Distanční kolík (nevzpřičitelný) Rámování na všech stranách Tlakově stabilní uložení cca Shore, 5 mm (např. silikonový pás Ego, termoplasty apod.) 30 mm Dekorace, barvy a optika V současnosti nabízíme na výběr ze čtyř standardních dekorací jako protiskluzový povrch. Design Quadrat (podíl míry barevného pokrytí cca 60%) dosahuje prokazatelně klasifikace R10. Ve srovnání vykazuje 100% pokrytí třídy prevence proti uklouznutí R13. Samozřejmě lze na základě dohody dodat jiné strukturní provedení pro specifický objekt. Designové barvy (nepatrně s ohledem na prevenci proti uklouznutí) lze zvolit ze standardního barevného programu ertex PRINT. Z důvodu obtížně odhadnutelného opotřebení doporučujeme použití krycích barevných odstínů. Základní funkční skladba je jasně průhledná, vyrobena z bezbarvého plaveného skla s průhlednou laminační mezivrstvou z PVB. Požadovanou průhledovou hustotu resp. rozptyl světla a/nebo barevné akcenty lze upravit použitím matných nebo barevných mezivrstev.
