Tato jednotka je určena pouze pro zbraně vz.58 od výrobce ARES. Byla testována pro bezproblémovou instalaci do originálních mechaboxů vz.58 ARES.

Transkript

1

2 Obsah: Verze OEM 1. Přehled novinek GEN.3 2. Základní informace 3. Přehled funkcí 4. Technické parametry 5. Instalace jednotky PSJ-VZ58 6. Režimy a programování střelby 7. Hledání závady 8. Obsah balení Zboží obsahující označení OEM je určeno odborné veřejnosti. Nižší cena je vykoupena absencí balení, rozsáhlého návodu a některého univerzálního příslušenství. Pokud nakupujete OEM verzi, předpokládáme, že jste odborník na AEG a v případě reklamace bude podrobně zkoumáno, zda nedošlo k poškození neodbornou montáží. 1. Přehled novinek GEN.3 jednodušší instalace do mechaboxu zjednodušené uložení magnetu, již nezáleží na polaritě snížený odběr proudu procesorovky až na 3,9mA v klidném stavu jednotka použitelná do pružiny M200 a kadence až 99ran/sekundu plynulá regulace kadence vypínatelná aktivní brzda plynule nastavitelná síla aktivní brzdy použitelná pro akumulátory až 4S 16,8V nová, silnější izolační folie proti zkratu na jednotce naneseno několik vrstev laku, jako ochrana proti zkratu servisní konektor 2. Základní informace PSJ-VZ58 G3 přináší inovativní řešení do zbraní vz.58 od výrobce ARES. Samozřejmostí je přenesení všech fu nkcí a jedinečných řešení první, druhé a třetí generace PSJ-M2, tedy kompletně bezkontaktní spínání, výkonný MOSFET chlazený o tělo mechaboxu, plně nastavitelná krátká dávka, vypínatelná aktivní brzda, která je funkční ve všech režimech střelby, plynulou regulací kadence, sníženým odběrem samotné jednotky na minimální hodnotu 3,9mA a spoustou dalších užitečných funkcí. Navíc je jednotka vybavena LED indikací správné instalace spouště a množstvím nastavitelných režimů. Poslední generací odpovídá 3. generaci procesorových jednotek GRIZZLY. Tato jednotka je určena pouze pro zbraně vz.58 od výrobce ARES. Byla testována pro bezproblémovou instalaci do originálních mechaboxů vz.58 ARES. *Každý výrobce s postupem času své výrobky inovuje, může se tedy stát, že námi testovaná verze je odlišná od verze, kterou vlastníte. Přesto instalace je možná, může ale být zapotřebí přizpůsobit jednotku či mechabox. 3. Přehled funkcí 3.1. Režimy střelby obsahuje 6 přednastavených režimů střelby umožňuje nastavení krátké dávky (burst) od 1 do 255 výstřelů, toto nastavení se promítá do všech režimů, které obsahují burst při přechodu z burst na full auto nedochází k žádné prodlevě nastavení jednotlivých módů probíhá pomocí spouště

3 3.2. Kadence zbraně umožňuje nastavení prodlevy mezi jednotlivými ranami umožňuje plynulé nastavení kadence nastavení pomocí spouště (viz. bod 6.2.) 3.3. Speciální režimy restart do základního nastavení - jednotku můžete jednoduše vrátit do původního nastavení pomocí spouště manuální mód - v případě, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující střelbyschopnost, může zapnout manuální mód, ve kterém chyba bude ignorována a střelba probíhá pouze na full auto viz. bod 6.4. (POZOR! při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně, i jednotky samotné!) 3.4. Mos-fet jednotka neobsahuje žádný mechanický spínač, veškeré spínání je bezkontaktní zajišťuje rychlejší reakci (nastavitelná) po stisknutí spouště zvyšuje kadenci střelby proudové zatížení až 202A trvale a až 808A krátkodobě 3.5. Aktivní brzda možnost vypnutí aktivní brzdy nastavení síly aktivního brždění po 10% při nastavení brždění na 100% zajistí vždy okamžité zastavení motoru po výstřelu prodlužuje životnost pružiny a dalších dílů vždy se dokončí celý cyklus otáčení kol je plně funkční ve všech režimech střelby (semi, burst, auto) 3.6. Detekce poruchy v mechaboxu při mechanické závadě oznámí jednotka chybu a zamezí dalšímu poškození chyba oznámena vibrací motorku (viz. bod 6.3.) 3.7. Kontrola podbití Li-Pol/Li-Ion/Li-Fe baterií hlídá podbití lithiových baterií, oznámí její vybití nastavení typu baterie pomocí spouště (viz. bod 6.2.) pro Ni-MH, Ni-Cd je z principu baterie hlídání vypnuto chyba oznámena vibrací motorku (viz. bod 6.3.) 3.8. Realistický chod spouště při instalaci je možné nastavit citlivost spouště (viz. bod 6.5.) 3.9. Západka zpětného chodu není nutná při použití výkonného motorku (přesto je doporučeno ji zachovat) jednotka řeší problém dvojího výstřelu na semi Vše je uloženo v mechaboxu celá jednotka je uložena uvnitř mechaboxu z mechaboxu do zbraně vedou pouze dva silové kabely pro zjednodušení instalace je jednotka vybavena indikací správné instalace 4. Technické parametry MOSFETy s proudovou zatížitelností až 202A trvale a 808A krátkodobě umožní použití prakticky bez omezení. K chlazení MOSFETu je efektivně využito celého těla mechaboxu. Jednotka je překryta několika vrstvami bezbarvého laku pro zvýšení její životnosti i v náročných podmínkách. U jednotky PSJ je kadence limitována pouze technickými parametry použitého mechaboxu a jeho komponenty. Jednotka reálně zvládne až sepnutí (cyklů) za sekundu. Jednotka byla reálně testována na 99ran/sekundu. Proudový odběr jednotky v klidném stavu je 3,9mA. Rozměry 55x14x18mm.

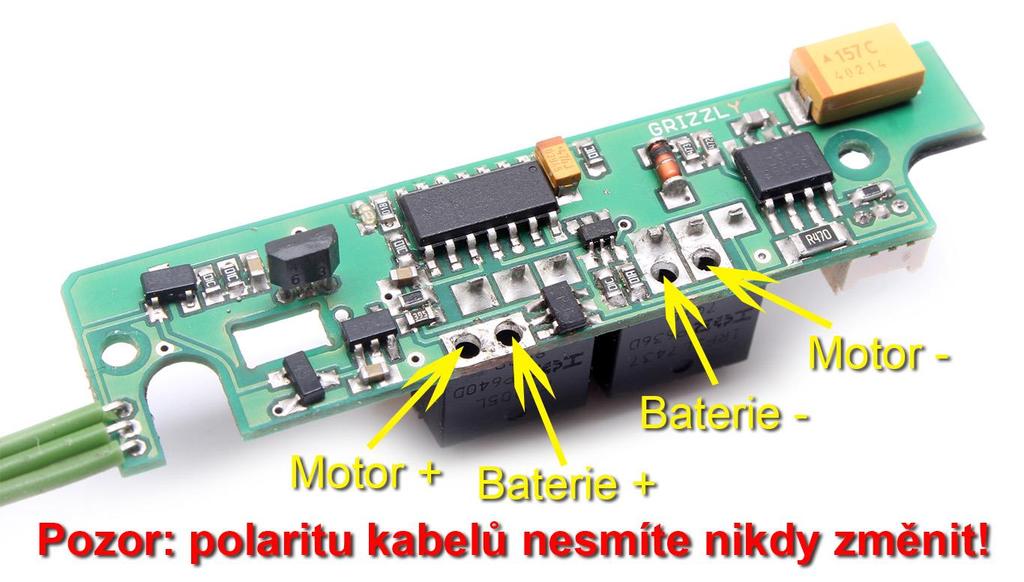

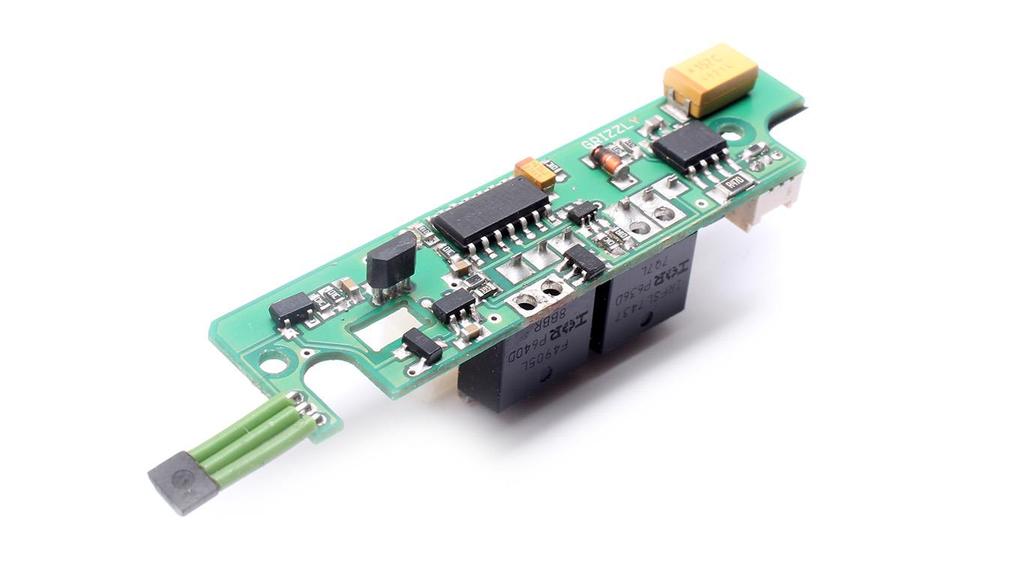

4 5. Instalace jednotky VZ58 OEM! Instalaci PSJ-VZ58 vždy svěřte odborníkům na AEG zbraně! K instalaci je potřeba dobrá znalost AEG zbraní. Samozřejmostí je alespoň základní znalost elektro a zručnost v pájení. Nikdy nepoužívejte trafopájku! Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! 5.1. Příprava jednotky na instalaci Obr.1: Samostatná jednotka označení OEM 5.2. Příprava instalace Schéma zapojení kabeláže na samostatnou procesorovou jednotku. Při pájení kabeláže k tranzistorům dbejte zvýšené opatrnosti. Pokud přehodíte polaritu kabelů, dojde ke zničení jednotky po připojení ke zdroji. Obr.2: Schéma připojení kabeláže pro jednotky s označením OEM

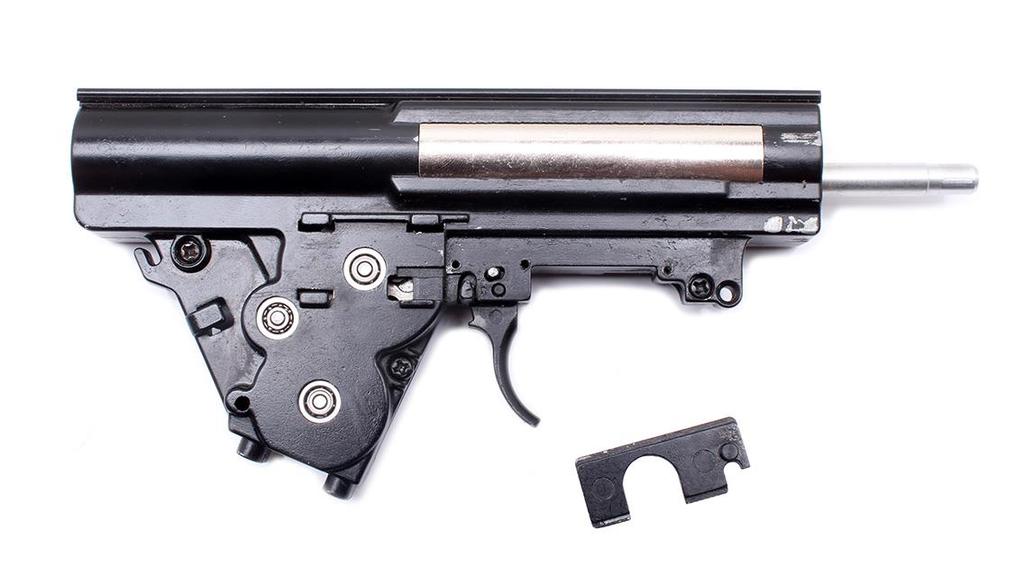

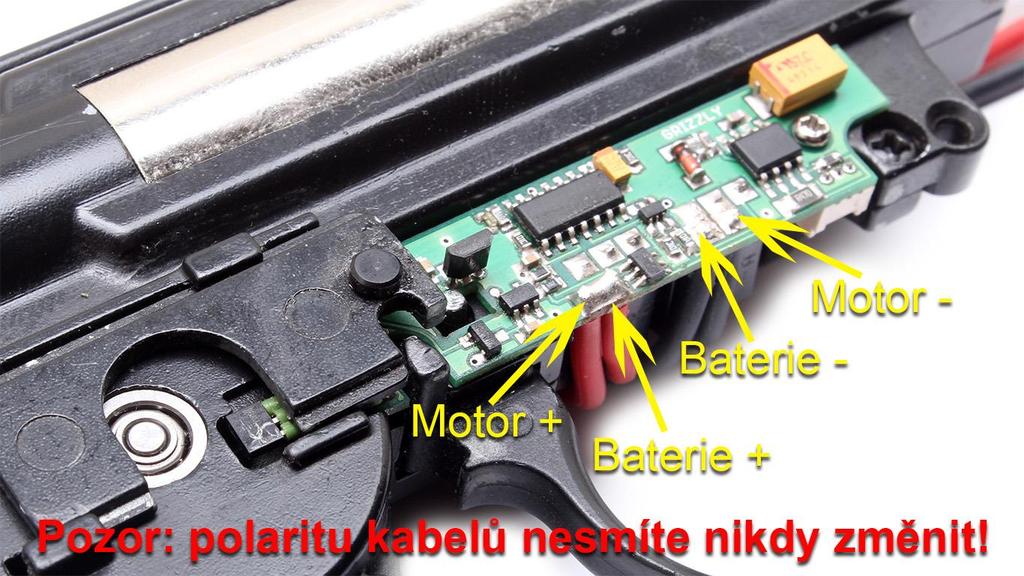

5 5.3. Doporučené připájení kabeláže Ukázka jak nejlépe připojit kabeláž. (obr.3) Obr.3: Ukázka připojení kabeláže pro jednotky s označením OEM v provedení do předpažbí 5.4. Příprava instalace Pro instalaci PSJ-VZ58 vyjměte mechabox z těla zbraně a odmontujte originální spínací jednotku. Pro vyjmutí jednotky je nutné demontovat i kulisu přepínače.(obr.4). Obr.4: Vyjmutý mechabox z těla zbraně bez originální spínací jednotky

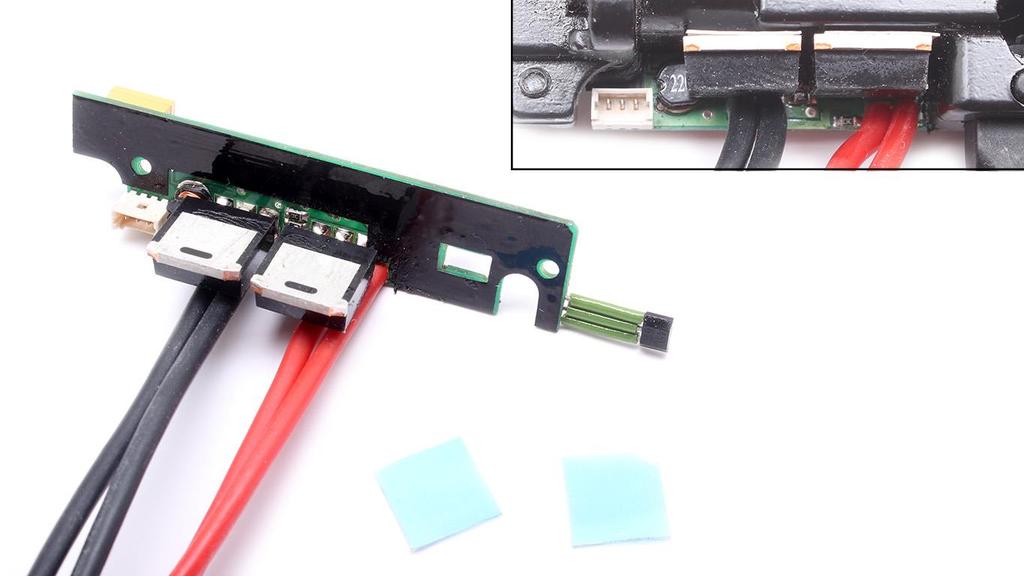

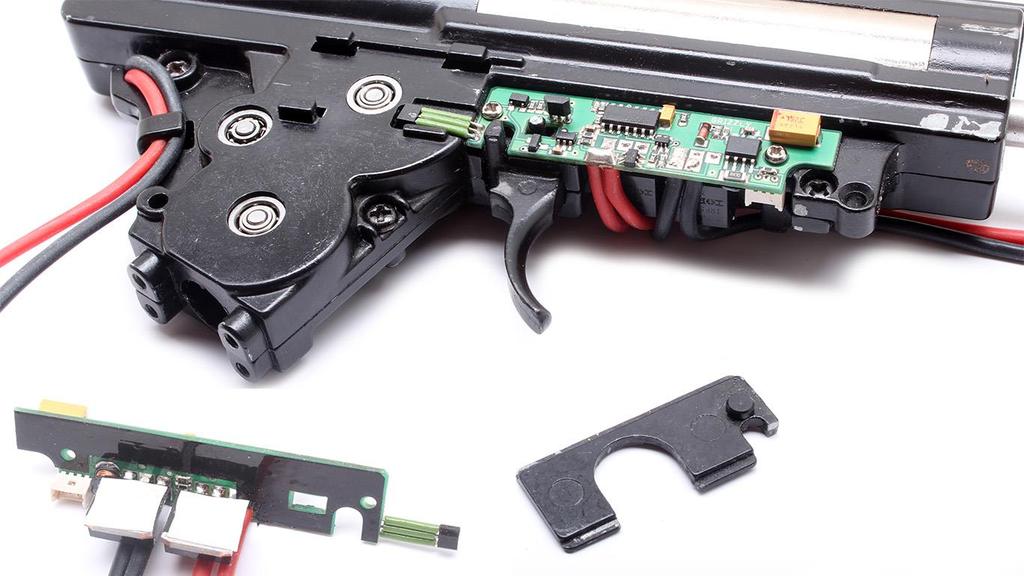

6 5.5. Teplovodivá fólie Na oba tranzistory nalepte přiložené teplovodivé fólie. Fólie jsou samolepící, je třeba z nich odstranit ochrannou fólii z obou stran (obr.5). Obr.5: Odstranění ochranných fólií z teplovodivé fólie a její nalepení, kontrola mechaboxu 5.6. Uložení jednotky PSJ-VZ58 Vložte jednotku na původní místo na mechaboxu (obr.6). Pokud deska nepasuje, uzpůsobte mechabox. Desku nikdy nepilujte! Po umístění je třeba důkladně zkontrolovat, zda se někde nedotýkají vodivé kontakty desky stěny mechaboxu! V takovém případě je nutno tyto doteky odstranit například opilováním mechaboxu nebo vložením izolačního materiálu. Izolace spodní strany desky je vyřešena nalepenou izolační fólií. Obr.6: Umístění nové spínací jednoty na mechabox

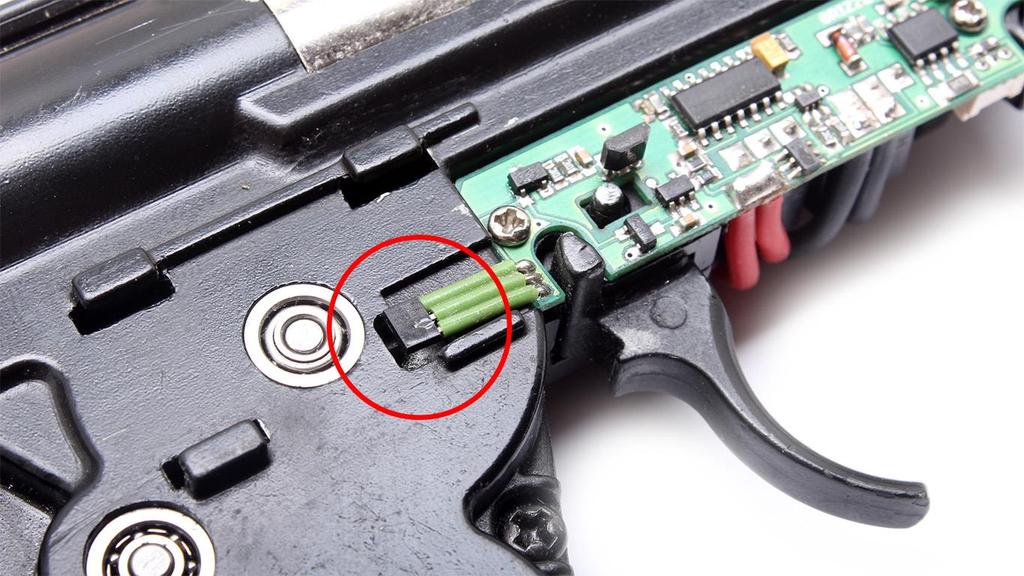

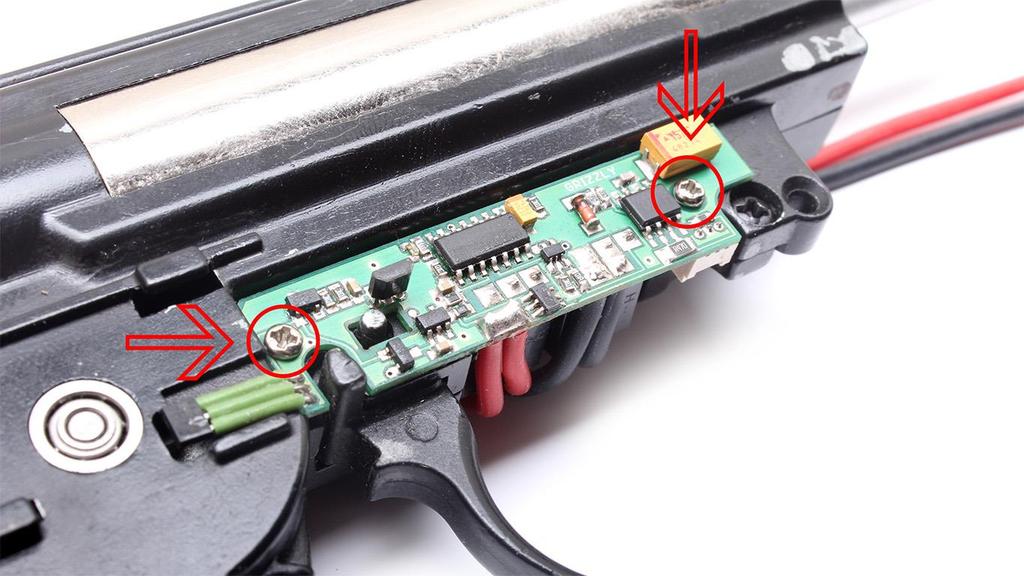

7 5.7. Fixace nové spínací jednotky Fixaci spínací jednotky provede původními šroubky. Před úplným dotažením provedeme ještě poslední kon trolu, zda nám vše sedí jak má. Obr.7: Zafixovaná nová spínací jednotka 5.8. Kontrola přerušovače střelby Po správném připevnění spínací jednotky zkontrolujte, že vložený magnet v pístovém kole, je magnet přímo nad sondou. Vše bylo testováno na více zbraních, ale může se stát, že výrobce ARES bez upozornění změní rozměry desky, nebo mechaboxu a bude potřeba tuto vzniklou situaci řešit s výrobcem GRIZZLY. Obr.8: Kontrola nastavení magnetů přerušovače střelby se snímací sondou

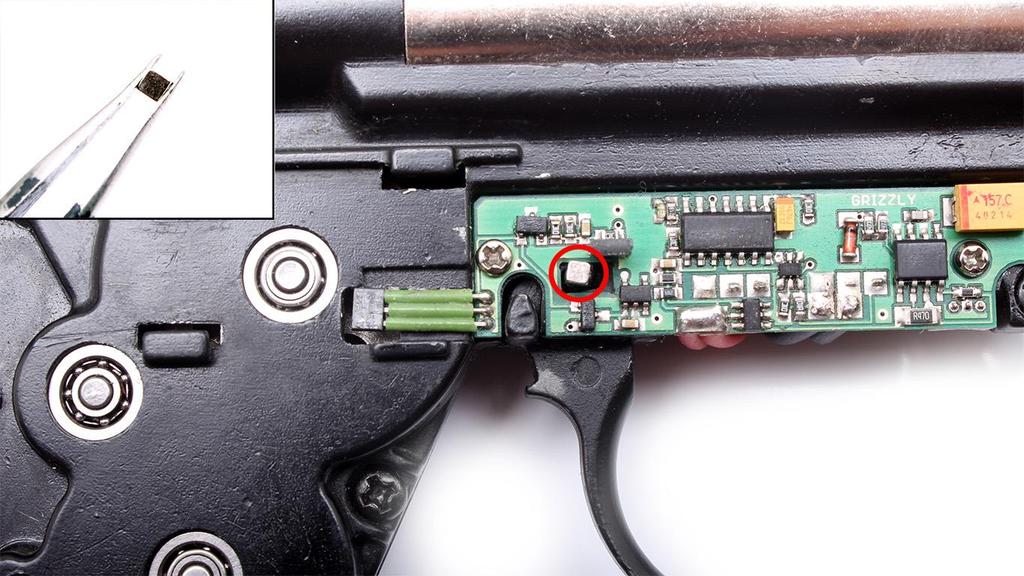

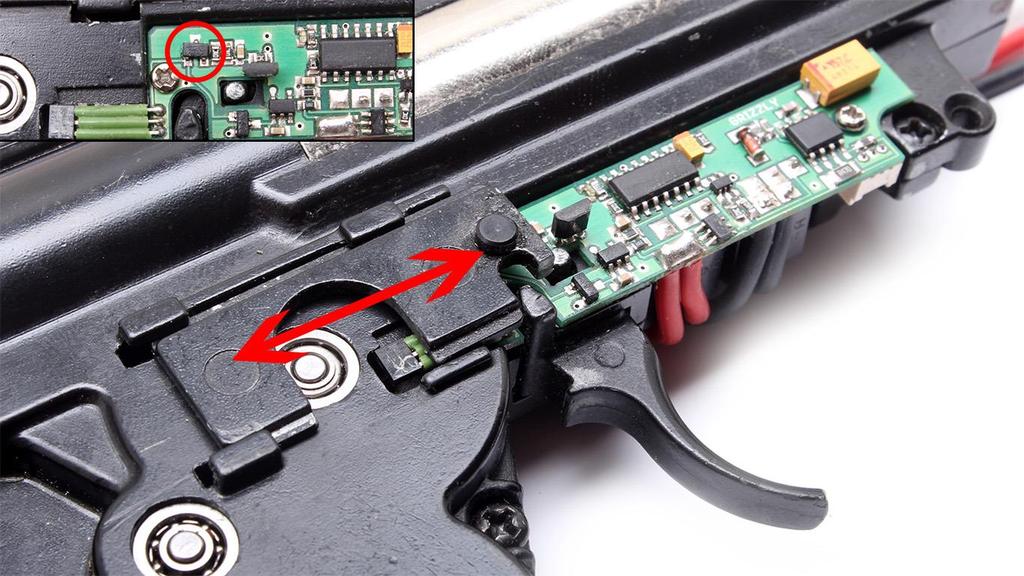

8 5.9. Vložení kulisy přepínače Po správném připevnění spínací jednotky vložíme na své původní místo kulisu přepínače.(obr.9). Zkontrolujte, že při poloze kulisy na střelbu dávkou je magnet přímo nad sondou. Vše bylo testováno na více zbraních, ale může se stát, že výrobce ARES bez upozornění změní rozměry desky, nebo mechaboxu a bude potřeba tuto vzniklou situaci řešit s výrobcem GRIZZLY. Obr.9: Kontrola nastavení magnetů kulisy přepínače se snímací sondou Instalace magnetu na spoušť Spoušť nastavte do polohy, ve které chcete, aby zbraň střílela. Umístěte na spoušť magnet co nejblíže k čidlu (obr.10). Pokud chcete citlivější spoušť, přibližte si magnet co nejblíže k sondě při uvolněné pozici spouště (těsně před rozsvícením LED diody) V uvolněné pozici spouště nesmí nikdy LED dioda svítit. (obr.10). Magnet nyní přilepte. V případě potřeby čidlo velmi opatrně přihněte tak, aby bylo při zmáčknutí spouště co nejblíže magnetu, ale ne na dotyk. Obr.10: Instalace magnetu na spoušť

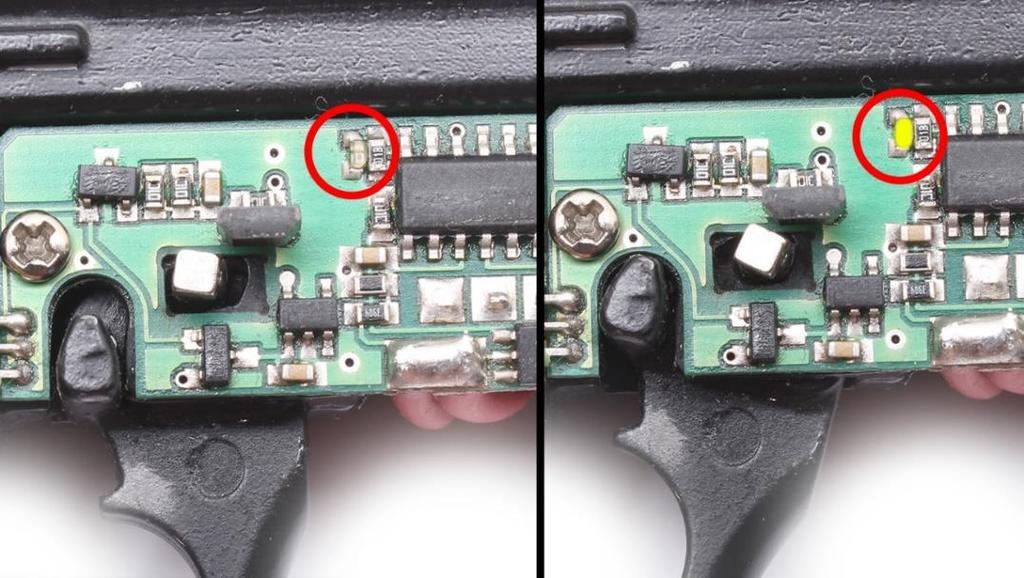

9 Instalace magnetu na spoušť Kontrolu spouště provedete jednoduše: kontrolní LED dioda musí při mačkání spouště blikat Přesná notifikace spouště: Uvolněná spoušť - LED dioda nesvítí Zmáčknutá spoušť (střelba) - LED dioda svítí Kompletace zbraně Obr.11: Notifikace spouště za pomocí LED diody Mechabox dále sestavte běžným způsobem a vložte zpět do zbraně. Můžete přejít k otestování funkčnosti a nastavení režimu střelby. POZOR: Při vkládání mechaboxu do těla zbraně dbejte zvýšené opatrnosti na kabeláž.

10 6. Režimy a programování střelby 6.1. Přednastavené režimy: xxx Přepínač na semi: Přepínač na auto: 1. Jednotlivé Dávka / Auto 2. Jednotlivé Auto 3. Jednotlivé Jednotlivé 4. Jednotlivé Dávka 5. Dávka Auto 6. Dávka Dávka / Auto 6.2. Tabulka nastavování hodnot: a) Do nastavení vstoupíte, pokud po připojení baterie do 5 sekund stisknete a podržíte spoušť po dobu dalších 5 sekund. Vstup je potvrzen dvojitou vibrací. b) Následně se pohybujete v menu mačkáním spouště tolikrát, které číslo v menu chcete zvolit. c) Po zvolení podržte spoušť po dobu 5 sekund, dojde ke vstupu do podmenu, které je pro zpětnou kontrolu potvrzeno vibracemi motorku v počtu podle zvoleného čísla. d) Při nastavení režimu střelby (podmenu 3) je každé zmáčknutí potvrzeno počtem vibrací podle aktuálního čísla. Výběr probíhá cyklicky, po čísle 6 tedy následuje opět číslo 1. e) Pro potvrzení výběru hodnoty je třeba opět 5 sekund podržet spoušť, uložení hodnoty a výstup z nastavení je oznámen dvojitou vibrací. Kategorie menu (výběr potvrzen počtem vibrací podle zvoleného čísla v menu) 1) Nastavení krátké dávky (burst) 2) Nastavení hlídání stavu baterie 3) Nastavení režimu střelby (výběr v tomto podmenu je potvrzen počtem vibrací podle zvoleného čísla) Hodnota (po výběru hodnoty podržte spoušť po dobu 5s pro uložení) Počet zmáčknutí spouště = počet ran na burst (výchozí nastavení = 3 rány) 1) Li-pol, Li-on (výchozí nastavení) 2) Li-Fe 3) Vypnuto (doporučeno při používání NiMH, NiCD) 1) Jednotlivé - Dávka/Auto (výchozí nastavení) 2) Jednotlivé - Auto 3) Jednotlivé Jednotlivé 4) Jednotlivé Dávka 5) Dávka - Auto 6) Dávka - Dávka/Auto 4) Nastavení prodlevy 5) Tovární nastavení (vrátí všechna nastavení do původních hodnot) 6) Nastavení kadence 7) Nastavení aktivní brzdy* Každé zmáčknutí spouště = +20ms (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) Pro potvrzení restartu nastavení podržte spoušť po dobu 5s. Pokud jste v tomto podmenu omylem, odpojte baterii. Každé zmáčknutí spouště = - 10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) rozsah 100% až 10% Každé zmáčknutí spouště = -10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s, při snížení hodnoty na 0% dojde k vypnutí aktivní brzdy) rozsah 100% až 0% * Aktivní brzda slouží k okamžitému zastavení motoru využitím zbytkové energie a zamezuje částečnému natažení zbraně před výstřelem. Mechanismus zbraně se zastaví ihned po výstřelu a minimalizuje pootočení kol setrvačností. Díky této funkci má zbraň plynulejší chod a šetří se její mechanismus. Sílu aktivní brzdy je možné nastavit a určit rychlost brždění, popř. ji můžete úplně vypnout. Příklad postupu nastavení: Připojím baterii, zmáčknu a držím spoušť 5s, následuje dvojitá vibrace motorku. Zmáčknu spoušť 3x, následně podržím 5s - vstupuji do nastavení režimu střelby. Vstup je signalizován trojitou vibrací motorku. Mačkám spoušť po každém zmáčknutí zavibruje motorek v počtu zmáčknutí (po prvním jednou, po pátém 5x, po 7 opět jednou). Díky této signalizaci víme přesně, na jaké hodnotě v podmenu jsme. Mačkám 5x, čímž nastavuji režim Dávka-Auto, poté podržím spoušť 5s. Zazní dvojí vibrace potvrzující uložení a výstup z nastavení. Zbraň je připravena ke střelbě ve zvoleném režimu.

11 6.3. Vysvětlení vibrací motorku mimo menu: 1x zavibruje: po každém připojení akumulátoru - oznámí, že je jednotka připravena 2x zavibruje: vstup do nastavení jednotky / výstup z nastavení jednotky 3x zavibruje: hlášení poruchy - odstaví spoušť, každé její další zmáčknutí zavibruje 4x zavibruje: vybitá baterie 6x zavibruje: vstup do manuálního módu 6.4. Manuální mód V případě, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující střelbyschopnost, může zapnout manuální mód. V tomto módu probíhá střelba nezávisle na selektoru střelby vždy na full auto. POZOR! Při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně i jednotky samotné!! Využití se nedoporučuje uživatelům, kteří nemají pokročilé znalosti ve funkčnosti AEG zbraní! Pro vstup do manuálního módu stačí poté, co Vaše jednotka ohlásila chybu, podržet spoušť po dobu 10 sekund. Vstup je potvrzen vibrací 6x. 7. Hledání závady Nefunguje-li Vaše PSJ-VZ58 korektně, zkontrolujte podle následujících bodů, kde by mohla být chyba Zbraň vůbec nereaguje. Zkontrolujte připojení a funkčnost baterie. Je-li baterie v pořádku, zkontrolujte korektní připojení všech kabelů k příslušným prvkům - motoru, baterii. Zkontrolujte funkčnost pojistky, pokud ji máte ve zbrani zapojenou Zbraň zavibruje při připojení baterie, ale dále zůstává bez reakce. Problém v nastavení spouště. Zkontrolujte správnost instalace spouště. Zkontrolujte, že magnet na spoušti se při zmáčknutí dostává do těsné blízkosti senzoru, případně upravte Zbraň je nastavena na střelbu jednotlivých ran, ale střílí dávkou (burst). Špatné nastavení kulisy přepínače. Zkontrolujte, že magnet na kulise přepínače je při volbě auto (dávka) přímo nad senzorem. V opačném případě magnet přesuňte do správné polohy Zbraň je nastavena na střelbu dávkou, ale střílí jednotlivě (jednotlivé výstřely). Špatné nastavení kulisy přepínače. Zkontrolujte, zda magnet na kulise přepínače je při volbě jednotlivé výstřely mimo senzor. V opačném případě magnet přesuňte do správné polohy. Zkontrolujte, zda přepínač střelby dostatečně pohybuje s kulisou přepínače, při změně režimu střelby. Zkontrolujte, zda se kulisa přepínače pohybuje dostatečně volně v drážkách mechaboxu Zbraň jednou či vícekrát vystřelí a následně 3x zavibruje. Špatné snímání pístového kola. Zkontrolujte sondu a ujistěte se, že magnet je v základní poloze dostatečně blízko senzoru. V případě potřeby sondu přibližte ke kolu s magnetem. Senzor se nikdy nesmí dotýkat kola! 7.6. Zbraň vůbec nevystřelí, pouze 3x zavibruje. Mechanická vada ve zbrani. Zkontrolujte funkčnost motoru a správnou a neblokovanou funkci kol. Pokud jste si jisti střelbyschopností zbraně, můžete využít manuální mód Zbraň opakovaně 4x zavibruje. Vaše baterie je vybitá. Vyměňte baterii za jinou, nabitou. Nezapomeňte vybitou baterii nabít. V případě, že je baterie nabitá, je pravděpodobně chyba v nastavení baterie nastavte správný typ baterie Pokud se Vám montáž neustále nedaří Pokud se Vám nedaří nainstalovat procesorovu jednotku, tak nám ji zašlete na adresu našeho servisu Girzzly airsoft, Žižkova 84/7, Vyškov.

12 8. Obsah balení procesorová jednotka PSJ-VZ58 magnet na spoušť izolační fólie tepelně vodivá fólie 2ks odkaz na návod, ke stažení v elektronické podobě UPOZORNĚNÍ: Instalaci PSJ-VZ58 vždy svěřte odborníkům na AEG zbraně. Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! Nikdy nepoužívejte trafopájku!
