1. Přehled novinek GEN Základní informace. 3. Přehled funkcí. Obsah:

Transkript

1

2 Obsah: 1. Přehled novinek GEN.4 2. Základní informace 3. Přehled funkcí 4. Technické parametry 5. Instalace jednotky PSJ 6. Režimy a programování střelby 7. Hledání závady 8. Obsah balení 1. Přehled novinek GEN.4 Univerzálnější rozměry jednotky, použitelné do většiny mechaboxů bez úprav Zjednodušená instalace do mechaboxu Přerušovač střelby kompletně odstraněn Kvalitnější silikonová kabeláž, delší kabely pro bezproblémovou instalaci do jakékoli zbraně Funkčnost není ovlivněna polaritou magnetu u žádného z dílů s magnetem Aktualizované režimy střelby, nastavitelné pro semi a auto samostatně Burst nově nastavitelný samostatně pro semi (burst1) a samostatně pro auto (burst2) Zcela nový mód SEMI Snížený odběr proudu procesorovky až na 3,7mA v klidném stavu Jednotka testována do pružiny M210 a kadence až 99ran/sekundu 2. Základní informace Čtvrtá generace procesorových jednotek PSJ je naší nejpokročilejší jednotkou vůbec a je jednou z nejpropracovanějších jednotek na světě. Došlo k odstranění přerušovače střelby, který komplikoval instalaci jednotky. Proudový odběr byl snížen ještě více a to na 3,7mA a režimy střelby byly upraveny tak, aby nabídly ještě více možností. Navíc byly přidány některé nové funkce, například LED indikace správné instalace nejen magnetu pístového kola, ale i spouště. Samozřejmostí je zachování všech skvělých funkci předchozích generaci, jako je magnetické bezkontaktní spínání, výkonný MOSFET chlazený celým tělem mechaboxu, nastavitelná aktivní brzda s možností vypnutí, programování spouští a spousta dalších funkcí. Jednotky byly testovány pro bezproblémovou instalaci do mechaboxů následujících výrobců*: AimTop, APS, ARES, ASG Ultimate, Cyma, DBoys, Guarder, RetroArms, SHS, SRC *Každý výrobce postupem času své výrobky inovuje a může se tedy stát, že námi testovaná verze je odlišná od verze, kterou vlastníte. Přesto je instalace možná, může ale být zapotřebí přizpůsobit mechabox 3. Přehled funkcí 3.1. Režimy střelby samostatně nastavitelné řežimy střelby pro semi a auto umožňuje nastavení krátké dávky (burst) od 1 do 255 výstřelů samostatné režimy pro burst v modu semi (burst1) a auto (burst2) při přechodu ze semi na burst nebo z burst na full auto nedochází k žádné prodlevě nastavení jednotlivých módů probíhá pomocí spouště (viz. bod 6.1.) 3.2. Kadence zbraně umožňuje nastavení prodlevy mezi jednotlivými ranami (zpoždění mezi ranami v ms) umožňuje plynulé nastavení kadence (nastaveni v %) nastavení pomocí spouště (viz. bod 6.1.) 3.3. Speciální režimy restart do základního nastavení - jednotku můžete jednoduše vrátit do původního nastavení pomocí spouště (viz. bod 6.1.) manuální mód - pro případ, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující schopnost střelby. V manuálním módu bude chyba ignorována a střelba probíhá pouze na full auto viz. bod 6.3. (POZOR! při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně i jednotky samotné!) režim SEMI - bude ignorováno ostatní nastavení a zbraň bude střílet pouze jednotlivými ranami nezávisle na selektoru střelby (na zbrani tedy Zajištěno - Jednotlivě - Jednotlivě)

3 3.4. Mos-fet jednotka neobsahuje žádný mechanický spínač, veškeré spínání je bezkontaktní zajišťuje rychlejší reakci po stisknutí spouště zvyšuje kadenci střelby proudové zatížení až 202A trvale a až 808A krátkodobě 3.5. Aktivní brzda prodlužuje životnost pružiny a dalších dílů vždy se dokončí celý cyklus otáčení kol je plně funkční ve všech režimech střelby (semi, burst, auto) síla aktivního brždění nastavitelná v krocích po 10% možnost úplného vypnutí aktivní brzdy při nastavení brždění na 100% zajistí vždy okamžité zastavení motoru po výstřelu 3.6. Detekce poruchy v mechaboxu při mechanické závadě oznámí jednotka chybu a zamezí dalšímu poškození chyba oznámena vibrací motorku (viz. bod 6.2.) 3.7. Kontrola podbití Li-Pol/Li-Ion/Li-Fe baterií hlídá podbití lithiových baterií, oznámí její vybití pomocí čtyř vibrací nastavení typu baterie pomocí spouště (viz. bod 6.1.) pro Ni-MH, Ni-Cd je z principu baterie hlídání vypnuto 3.8. Realistický chod spouště při instalaci je možné nastavit citlivost spouště - viz.návod k instalaci na Západka zpětného chodu není nutná při použití výkonného motorku (přesto je doporučeno ji zachovat) jednotka řeší problém dvojího výstřelu na semi LED indikace pro zjednodušení instalace je jednotka vybavena LED indikací správné instalace signalizuje správnou instalaci magnetu na pístovém ozubeném kole LED indikace propojena s motorkem - vizuálně zobrazuje vibrace motorku (viz. bod 6.2.) oznámení chyby může byt použito k signalizaci správné instalace magnetu na spoušť Vše je uloženo v mechaboxu celá jednotka je uložena uvnitř mechaboxu z mechaboxu do zbraně vedou pouze dva silové kabely 4. Technické parametry Použita je kvalitní silikonová kabeláž o průřezu 1mm 2 s trvalou proudovou zatížitelností až 47A. MOSFETy s proudovou zatížitelností až 202A trvale a 808A krátkodobě umožní použití prakticky bez omezení. K chlazení MOSFETu je efektivně využito celého těla mechaboxu. Jednotka je překryta několika vrstvami bezbarvého laku pro zvýšení její životnosti i v náročných podmínkách. U jednotky PSJ je kadence limitována pouze technickými parametry použitého mechaboxu a jeho komponenty. Jednotka reálně zvládne až sepnutí (cyklů) za sekundu. Jednotka byla reálně testována na 99ran/sekundu. Proudový odběr jednotky v klidném stavu je 3,7mA.

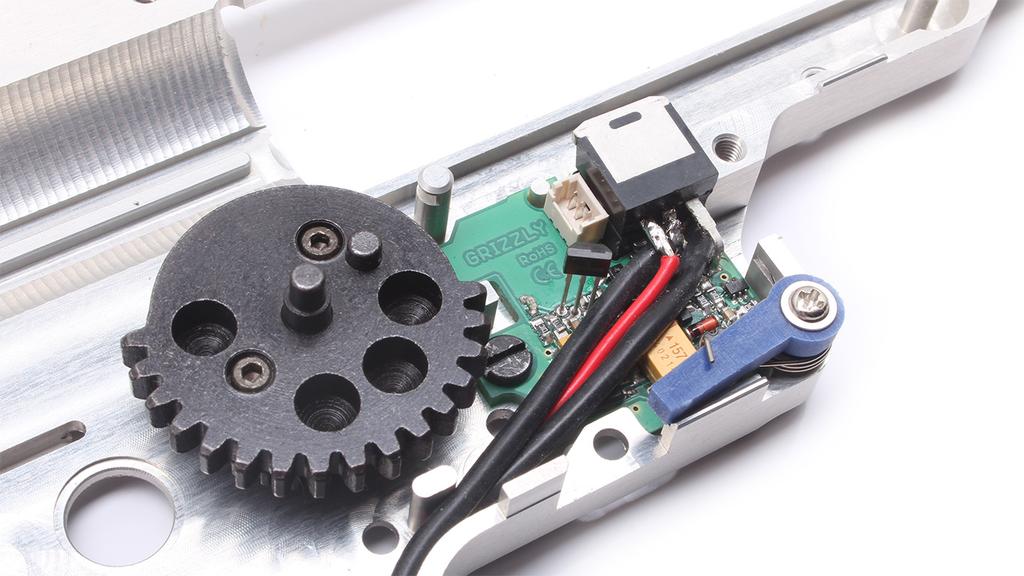

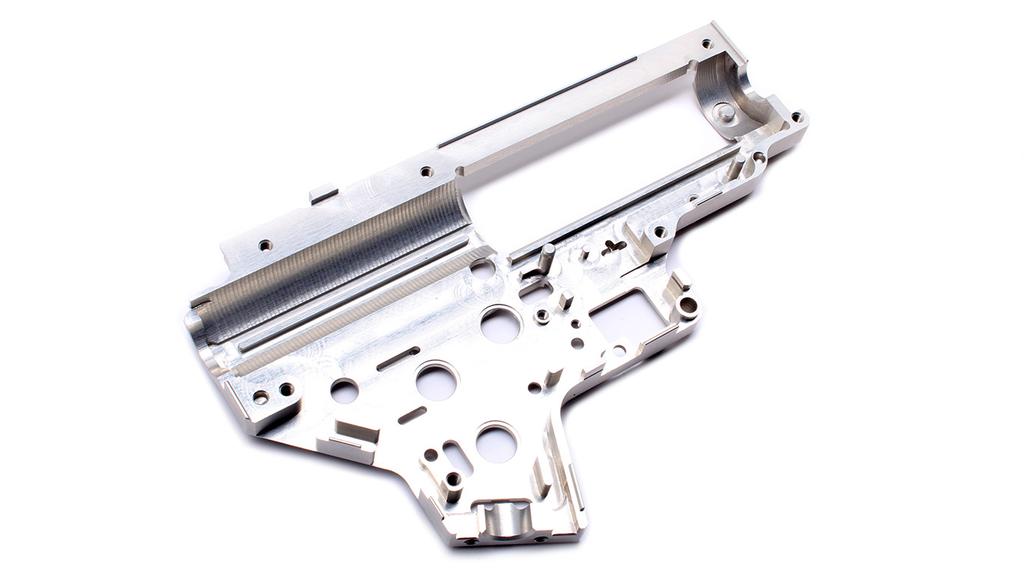

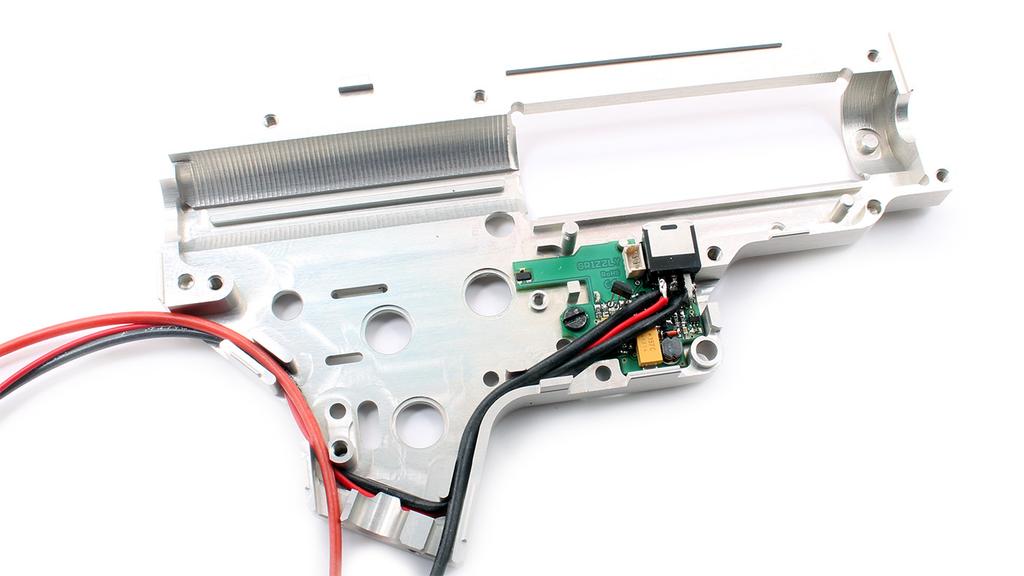

4 5. Instalace jednotky PSJ-M2! Instalaci PSJ vždy svěřte odborníkům na AEG zbraně! K instalaci je potřeba dobrá znalost AEG zbraní. Samozřejmostí je alespoň základní znalost elektro a zručnost v pájení. Nikdy nepoužívejte trafopájku! Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! 5.1. Příprava instalace Pro instalaci PSJ-M2 demontujte mechabox ze zbraně a z mechaboxu následně odstraňte všechny vnitřní díly. Obr.1: Demontovaný mechabox po odstranění všech vnitřních dílů 5.2. Uložení jednotky PSJ-M2 Vložte jednotku do zbraně spodní částí napřed. Pokud deska nepasuje, je nutné upravit mechabox. Uzpůsobte ho tak, aby bylo možné jednotku do mechaboxu bez problémů vložit. Po umístění je třeba důkladně zkontrolovat, zda se někde nedotýkají vodivé kontakty desky stěny mechaboxu! V takovém případě je nutno tyto doteky odstranit například opilováním mechaboxu nebo vložením izolačního materiálu. Izolace spodní strany desky je vyřešena nalepenou izolační fólií. Před finálním vložením do mechaboxu odstraňte z tepelně vodivé fólie ochrannou fólii. Jednotku poté šroubem upevněte do mechaboxu a uložte kabely. Samotnou jednotku nikdy nepilujte! Obr.2: Vložení jednotky PSJ-M2 a uložení kabelů

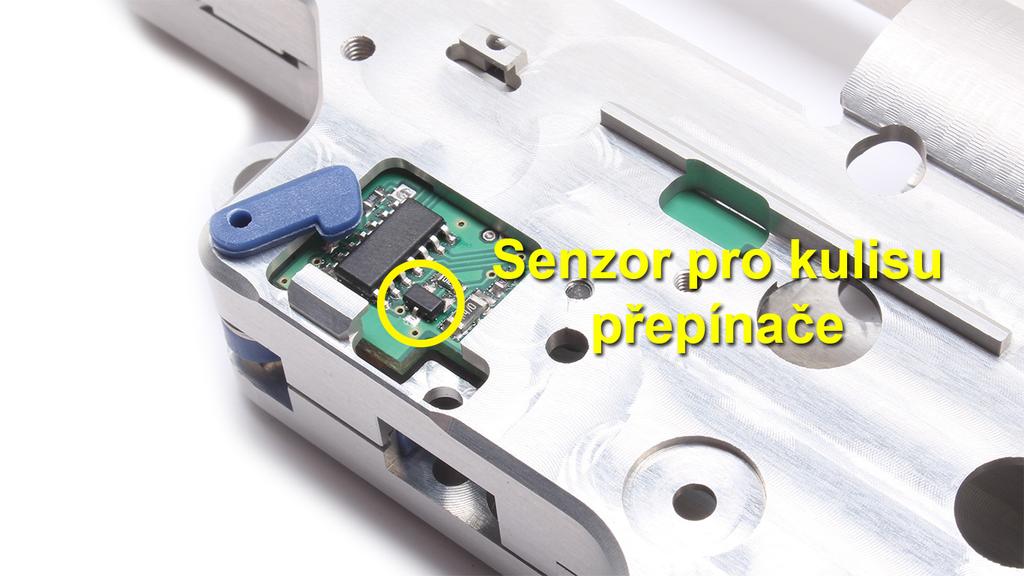

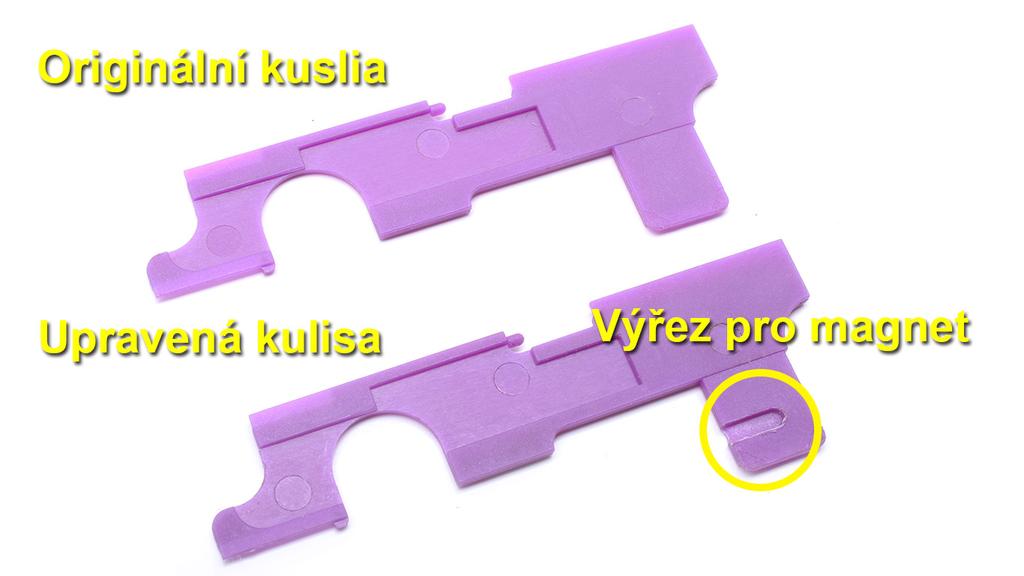

5 5.3. Vložení kulisy přepínače Mechabox osaďte přiloženou kulisou přepínače. Zkontrolujte, že při poloze kulisy na střelbu jednotlivými je magnet přímo nad sondou. V opačném případě magnet na kulise posuňte tak, aby jeho poloha vyhovovala. Pokud si upravujete vlastní kulisu, je třeba odstranit z ní vodivé kontakty, udělat výřez pro magnet a následně magnet přilepit. Magnet přilepte tak, aby byl nad sondou při poloze kulisy na semi (jednotlivé výstřely). Na polaritě magnetu nezáleží, pouze musí být v poloze semi nad sondou. Obr.3: Provedené úpravy na kulise přepínače Obr.4: Znázornění senzoru pro kulisu přepínače

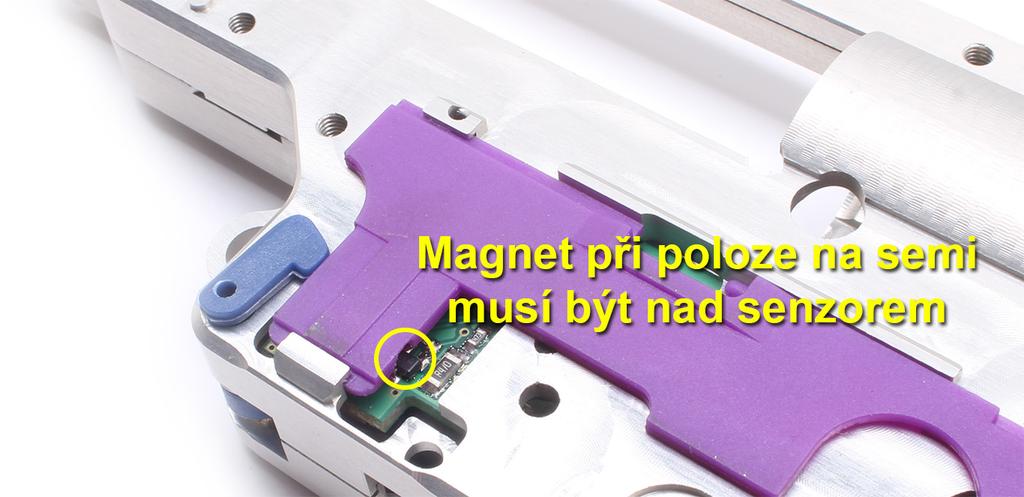

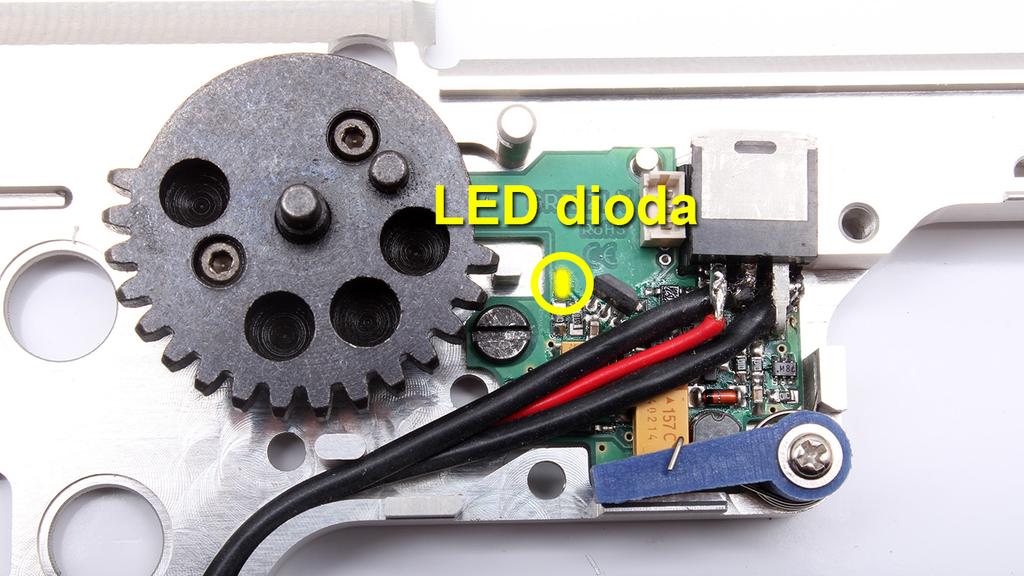

6 Obr.5: Vložená kulisa přepínače 5.4. Snímání otáček pístového kola Na pístové kolo je třeba umístit magnet tak, aby při vypuštěné poloze byl magnet naproti sondě. K přilepení postačí vteřinové lepidlo. Ke kontrole správného umístění magnetu je na jednotce umístěna LED dioda. Pro kontrolu připojte jednotku k laboratornímu zdroji a kolem otáčejte, na což LED dioda musí reagovat zhasnutím a opětovným rozsvícením. V krajním případě můžete otestovat připojením na baterii, ale dbejte zvýšené opatrnosti na polaritu. Pokud chybně připojíte baterii a způsobíte zkrat, tak může dojít k nevratnému poškození jednotky. Příklad postupu testování: připojím laboratorní zdroj na silové kabely + (červená) a (černá), LED dioda se rozsvítí na 5s trvale (provede kontrolu jednotky), poté je možné otáčet pístovým kolem a testovat funkčnost přerušovače. LED dioda se bude rozsvěcovat a zhasínat při oddalování a přibližování magnetu k sondě. Důležité upozornění: Při zmáčknutí spouště, na které budete mít již nalepený magnet, doje k deaktivaci testovacího režimu a LED dioda přestane reagovat na chod přerušovače. Pro opětovné zapnutí testovacího módu je nutné odpojit a znovu připojit napájecí zdroj. Obr.6: Osazení pístového kola včetně magnetu (Na polaritě nezáleží, pouze při otáčení kola musí dioda problikávat)

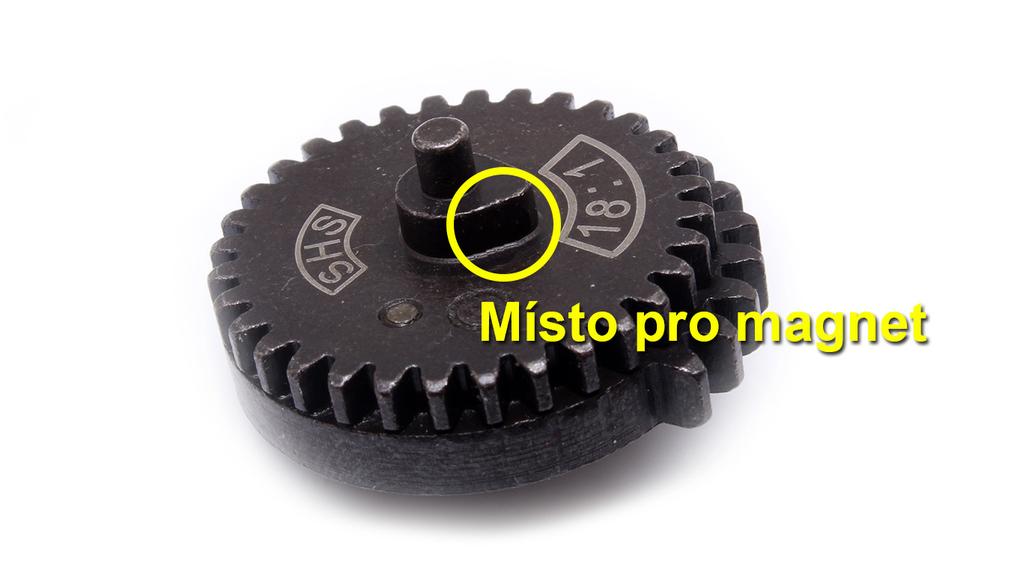

7 Obr.7: Ukázka ideálního umístění magnetu (Na polaritě nezáleží, pouze při otáčení kola musí dioda problikávat) Obr.8: Nalepený magnet na vačce kola

8 Obr.9: Pohyb pístového kola, magnet u senzoru = LED dioda svítí Obr.10: Pohyb pístového kola, magnet nad senzorem = LED dioda nesvítí

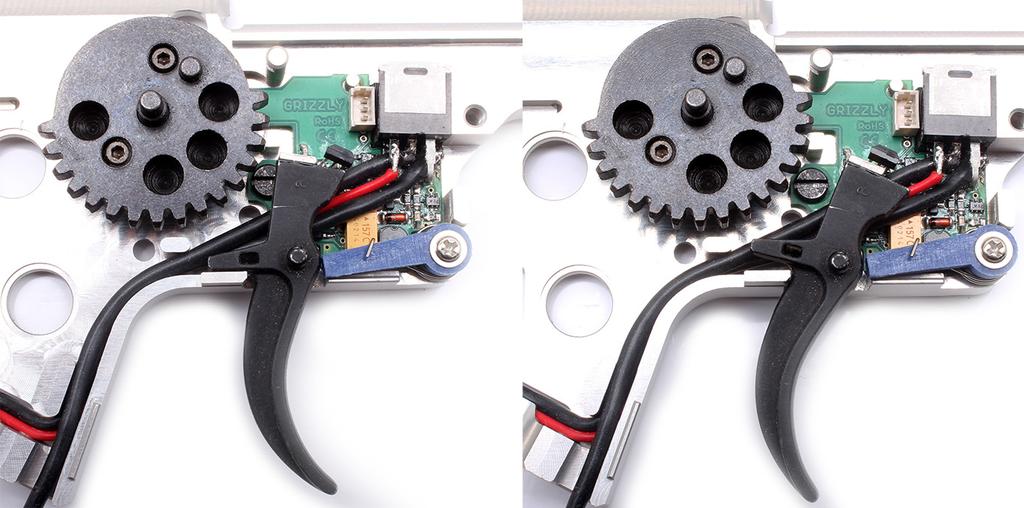

9 5.5. Příprava spouště Z Vaší spouště nejdříve odstraňte vrchní zobáček tak, aby vrchní část spouště byla zarovnaná do roviny. Vložte spoušť do mechaboxu a vyzkoušejte, zda spoušť nikde nedrhne. V případě potřeby dopilujte. Spoušť nastavte do polohy, ve které chcete, aby zbraň střílela. Poznačte si na spoušti střed čidla a na poznačené místo umístěte magnet. V případě potřeby čidlo velmi opatrně přihněte tak, aby bylo při zmáčknutí spouště co nejblíže magnetu, ale ne na dotyk. Obr.11: Ukázka úpravy spouště (nahoře) a umístění magnetu Obr.12: Umístění magnetu na spoušti, ukázka chodu a citlivosti spouště 5.6. Kompletace zbraně Mechabox dále sesaďte běžným způsobem a vložte zpět do zbraně. Můžete přejít k otestování funkčnosti a nastavení režimu střelby.

10 6. Režimy a programování střelby 6.1. Přednastavené režimy: xxx Přepínač na semi: Přepínač na auto: 1. Jednotlivé Dávka / Auto 2. Jednotlivé Auto 3. Jednotlivé Jednotlivé 4. Jednotlivé Dávka 5. Dávka Auto 6. Dávka Dávka / Auto 6.2. Tabulka nastavování hodnot: a) Do nastavení vstoupíte, pokud po připojení baterie do 5 sekund stisknete a podržíte spoušť po dobu dalších 5 sekund. Vstup je potvrzen dvojitou vibrací. b) Následně se pohybujete v menu mačkáním spouště tolikrát, které číslo v menu chcete zvolit. c) Po zvolení podržte spoušť po dobu 5 sekund, dojde ke vstupu do podmenu, které je pro zpětnou kontrolu potvrzeno vibracemi motorku v počtu podle zvoleného čísla. d) Při nastavení režimu střelby (podmenu 4 a 5) je každé zmáčknutí potvrzeno počtem vibrací podle aktuálního čísla. Výběr probíhá cyklicky, po čísle 6 tedy následuje opět číslo 1. e) Pro potvrzení výběru hodnoty je třeba opět 5 sekund podržet spoušť, uložení hodnoty a výstup z nastavení je oznámen dvojitou vibrací. Kategorie menu (výběr potvrzen počtem vibrací podle zvoleného čísla v menu) 1) Nastavení krátké dávky (burst1 - SEMI) 2) Nastavení krátké dávky (burst2 - AUTO) 3) Nastavení hlídání stavu baterie Hodnota (po výběru hodnoty podržte spoušť po dobu 5s pro uložení) Počet zmáčknutí spouště = počet ran na burst (výchozí nastavení = 3 rány) Počet zmáčknutí spouště = počet ran na burst (výchozí nastavení = 3 rány) 0) Vypnuto (doporučeno při používání NiMH, NiCD) 1) Li-pol, Li-on (výchozí nastavení) 2) Li-Fe 4) Nastavení režimu střelby 0) Zajištěno SEMI 1) Jednotlivé (výchozí nastavení) (výběr v tomto podmenu je 2) Jednotlivé/Burst1 potvrzen počtem vibrací podle 3) Burst1 zvoleného čísla) 4) Burst1/Auto 5) Auto 5) Nastavení režimu střelby 0) Zajištěno AUTO 1) Jednotlivé (výběr v tomto podmenu je 2) Jednotlivé/Burst2 potvrzen počtem vibrací podle 3) Burst2 zvoleného čísla) 4) Burst2/Auto (výchozí nastavení) 5) Auto 6) Režim střelby SEMI 0) Ne 1) Ano 7) Nastavení prodlevy výstřelu Každé zmáčknutí spouště = +5ms (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) 8) Nastavení kadence Každé zmáčknutí spouště = - 10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) rozsah 100% až 10% 9) Nastavení aktivní brzdy Každé zmáčknutí spouště = -10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s, při snížení hodnoty na 0% dojde k vypnutí aktivní brzdy) rozsah 100% až 0% 10) Tovární nastavení (vrátí všechna nastavení do původních hodnot) Pro potvrzení restartu nastavení podržte spoušť po dobu 5s. Pokud jste v tomto podmenu omylem, odpojte baterii.

11 Příklad postupu nastavení: Připojím baterii, zmáčknu a držím spoušť 5s, následuje dvojitá vibrace motorku. Zmáčknu spoušť 3x, následně podržím 5s - vstupuji do nastavení režimu střelby. Vstup je signalizován trojitou vibrací motorku. Mačkám spoušť po každém zmáčknutí zavibruje motorek v počtu zmáčknutí (po prvním jednou, po pátém 5x, po 7 opět jednou). Díky této signalizaci víme přesně, na jaké hodnotě v podmenu jsme. Mačkám 5x, čímž nastavuji režim Dávka-Auto, poté podržím spoušť 5s. Zazní dvojí vibrace potvrzující uložení a výstup z nastavení. Zbraň je připravena ke střelbě ve zvoleném režimu Vysvětlení vibrací motorku mimo menu: 1x zavibruje: po každém připojení akumulátoru - oznámí, že je jednotka připravena 2x zavibruje: vstup do nastavení jednotky / uložení a výstup z nastavení jednotky 3x zavibruje: hlášení poruchy - odstaví spoušť, každé její další zmáčknutí zavibruje 4x zavibruje: vybitá baterie 6x zavibruje: vstup do manuálního módu 6.4. Manuální mód V případě, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující střelbyschopnost, může zapnout manuální mód. V tomto módu probíhá střelba nezávisle na selektoru střelby vždy na full auto. POZOR! Při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně i jednotky samotné!! Využití se nedoporučuje uživatelům, kteří nemají pokročilé znalosti ve funkčnosti AEG zbraní! Pro vstup do manuálního módu stačí poté, co Vaše jednotka ohlásila chybu, podržet spoušť po dobu 10 sekund. Vstup je potvrzen vibrací 6x. 7. Hledání závady Nefunguje-li Vaše PSJ korektně, zkontrolujte podle následujících bodů, kde by mohla být chyba Zbraň vůbec nereaguje. Zkontrolujte připojení a funkčnost baterie. Je-li baterie v pořádku, zkontrolujte korektní připojení všech kabelů k příslušným prvkům - motoru, baterii. Zkontrolujte stav pojistky, pokud ji máte ve zbrani zapojenou Zbraň zavibruje při připojení baterie, ale dále zůstává bez reakce. Problém v nastavení spouště. Zkontrolujte správnost instalace spouště. Zkontrolujte, že magnet na spoušti se při zmáčknutí dostává do těsné blízkosti senzoru, případně upravte. Pro kontrolu můžete využít LED indikaci integrovanou v PSJ Zbraň je nastavena na střelbu jednotlivých ran, ale střílí režimem auto. Špatné nastavení kulisy přepínače. Zkontrolujte, že magnet na kulise přepínače je při volbě jednotlivých ran přímo nad senzorem. V opačném případě magnet přesuňte do správné polohy Zbraň je nastavena na auto, ale střílí jednotlivě (jednotlivé výstřely). Špatné nastavení kulisy přepínače. Zkontrolujte, zda magnet na kulise přepínače je při volbě dávka (burst) mimo senzor. V opačném případě magnet přesuňte do správné polohy. Zkontrolujte, zda přepínač střelby dostatečně pohybuje s kulisou přepínače, při změně režimu střelby. Zkontrolujte, zda se kulisa přepínače pohybuje dostatečně volně v drážkách mechaboxu. V některých případech může přidrhávat o ložiska. Pokud se tak děje, upravte samotnou kulisu nebo mechabox Zbraň jednou či vícekrát vystřelí a následně 3x zavibruje. Špatné snímání otáčky kola. Zkontrolujte snímání kola a ujistěte se, že magnet je v základní poloze dostatečně blízko senzoru. Pro kontrolu využijte LED indikace integrované v PSJ Zbraň nevystřelí, pouze 3x zavibruje a poté vibruje s každým zmáčknutím spouště. Mechanická vada ve zbrani. Zkontrolujte funkčnost motoru a správnou a neblokovanou funkci kol. Pokud jste si jisti střelbyschopností zbraně, můžete využít manuální mód. Je nutné provést kontrolu, zda kulisa přepínače ve výřezu nenadzvedává přerušovač střelby a nezamezuje dokončení cyklu. V případě potřeby je nutné zvětšit okénko výřezu pro přerušovač střelby Zbraň opakovaně 4x zavibruje. Vaše baterie je vybitá. Vyměňte baterii za jinou, nabitou. Nezapomeňte vybitou baterii nabít. V případě, že je baterie nabitá, je pravděpodobně chyba v nastavení baterie nastavte správný typ baterie podle bodu Potřebujete instalaci nebo odborný servis? Pokud potřebujete nainstalovat procesorovou jednotku nebo jakýkoli jiný odborný servis na Vaší AEG zbrani, můžete nám ji zaslat do našeho servisu Grizzly airsoft, Žižkova 84/7, Vyškov. Nezapomeňte nás informovat na shop@grizzlyairsoft.cz.

12 8. Obsah balení procesorová jednotka GRIZZLY s kompletní silikonovou kabeláží upravená kulisa přepínače střelby s magnetem (PSJ M2, M3) magnety Dean-T konektor samec pozlacené konektory na motor 2ks pozlacené konektory na pojistku 2ks pojistka mini izolační fólie tepelně vodivá fólie bužírky na konektory návod k použití Rozsáhlý návod na instalaci procesorové jednotky naleznete na webu UPOZORNĚNÍ: Instalaci MOSFET vždy svěřte odborníkům na AEG zbraně. Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! Nikdy nepoužívejte trafopájku!
