1. Přehled novinek GEN Základní informace. 3. Přehled funkcí. Obsah:

Transkript

1

2 Obsah: 1. Přehled novinek GEN.3 2. Základní informace 3. Přehled funkcí 4. Technické parametry 5. Instalace jednotky PSJ-M2 6. Režimy a programování střelby 7. Hledání závady 8. Obsah balení 1. Přehled novinek GEN.3 jednodušší instalace do mechaboxu zjednodušené uložení magnetu, již nezáleží na polaritě snížený odběr proudu procesorovky až na 3,9mA v klidném stavu jednotka použitelná do pružiny M200 a kadence až 99ran/sekundu delší kabeláž, vhodná pro všechny typy zbraní plynulá regulace kadence vypínatelná aktivní brzda plynule nastavitelná síla aktivní brzdy použitelná pro akumulátory až 4S 16,8V přibalený šroubek pro uchycení jednotky do mechaboxu nová, silnější, potištěná izolační folie proti zkratu možnost použití ozubených kol dual sector gear na jednotce naneseno několik vrstev laku, jako ochrana proti zkratu servisní konektor 2. Základní informace Nová třetí generace procesorové jednotky přináší ještě více možností a zjednodušení samotné instalace. Samozřejmostí je zachování všech funkcí a jedinečných řešení první a druhé generace. Kompletně bezkontaktní spínání, výkonný MOSFET chlazený o tělo mechaboxu, plně nastavitelná krátká dávka tedy zůstávají. Navíc je jednotka vybavena vypínatelnou aktivní brzdou, která je funkční ve všech režimech střelby, plynulou regulaci kadence, sníženým odběrem samotné jednotky na minimální hodnotu 3,9mA a spoustou dalších užitečných funkcí. Tato jednotka je určena pro všechny AEG zbraně s mechaboxem verze II. Byla testována pro bezproblémovou instalaci do mechaboxů následujících výrobců*: AimTop, APS, ASG Ultimate, Cyma, DBoys, Guarder, RetroArms, SHS, SRC *Každý výrobce s postupem času své výrobky inovuje, může se tedy stát, že námi testovaná verze je odlišná od verze, kterou vlastníte. Přesto instalace je možná, může ale být zapotřebí přizpůsobit jednotku či mechabox, viz. bod Přehled funkcí 3.1. Režimy střelby obsahuje 6 přednastavených režimů střelby umožňuje nastavení krátké dávky (burst) od 1 do 255 výstřelů, toto nastavení se promítá do všech režimů, které obsahují burst při přechodu z burst na full auto nedochází k žádné prodlevě nastavení jednotlivých módů probíhá pomocí spouště (viz. bod 5.2.) 3.2. Kadence zbraně umožňuje nastavení prodlevy mezi jednotlivými ranami umožňuje plynulé nastavení kadence nastavení pomocí spouště (viz. bod 5.2.)

3 3.3. Speciální režimy restart do základního nastavení - jednotku můžete jednoduše vrátit do původního nastavení pomocí spouště manuální mód - v případě, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující střelbyschopnost, může zapnout ma nuální mód, ve kterém chyba bude ignorována a střelba probíhá pouze na full auto viz. bod 5.4. (POZOR! při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně, i jednotky samotné!) 3.4. Mos-fet jednotka neobsahuje žádný mechanický spínač, veškeré spínání je bezkontaktní zajišťuje rychlejší reakci (nastavitelná) po stisknutí spouště zvyšuje kadenci střelby proudové zatížení až 202A trvale a až 808A krátkodobě 3.5. Aktivní brzda možnost vypnutí aktivní brzdy nastavení síly aktivního brždění po 10% při nastavení brždění na 100% zajistí vždy okamžité zastavení motoru po výstřelu prodlužuje životnost pružiny a dalších dílů vždy se dokončí celý cyklus otáčení kol je plně funkční ve všech režimech střelby (semi, burst, auto) 3.6. Detekce poruchy v mechaboxu při mechanické závadě oznámí jednotka chybu a zamezí dalšímu poškození chyba oznámena vibrací motorku (viz. bod 5.3.) 3.7. Kontrola podbití Li-Pol/Li-Ion/Li-Fe baterií hlídá podbití lithiových baterií, oznámí její vybití nastavení typu baterie pomocí spouště (viz. bod 5.2.) pro Ni-MH, Ni-Cd je z principu baterie hlídání vypnuto chyba oznámena vibrací motorku (viz. bod 5.3.) 3.8. Realistický chod spouště při instalaci je možné nastavit citlivost spouště (viz. bod 4.5.) 3.9. Západka zpětného chodu není nutná při použití výkonného motorku (přesto je doporučeno ji zachovat) jednotka řeší problém dvojího výstřelu na semi Vše je uloženo v mechaboxu celá jednotka je uložena uvnitř mechaboxu z mechaboxu do zbraně vedou pouze dva silové kabely pro zjednodušení instalace je jednotka vybavena indikací správné instalace 4. Technické parametry Použita je kvalitní silikonová kabeláž o průřezu 1mm 2 s trvalou proudovou zatížitelností až 42A. MOSFETy s proudovou zatížitelností až 202A trvale a 808A krátkodobě umožní použití prakticky bez omezení. K chlazení MOSFETu je efektivně využito celého těla mechaboxu. Jednotka je překryta několika vrstvami bezbarvého laku pro zvýšení její životnosti i v náročných podmínkách. U jednotky PSJ je kadence limitována pouze technickými parametry použitého mechaboxu a jeho komponenty. Jednotka reálně zvládne až sepnutí (cyklů) za sekundu. Jednotka byla reálně testována na 99ran/sekundu. Proudový odběr jednotky v klidném stavu je 3,9mA. Rozměry 22x21x11mm.

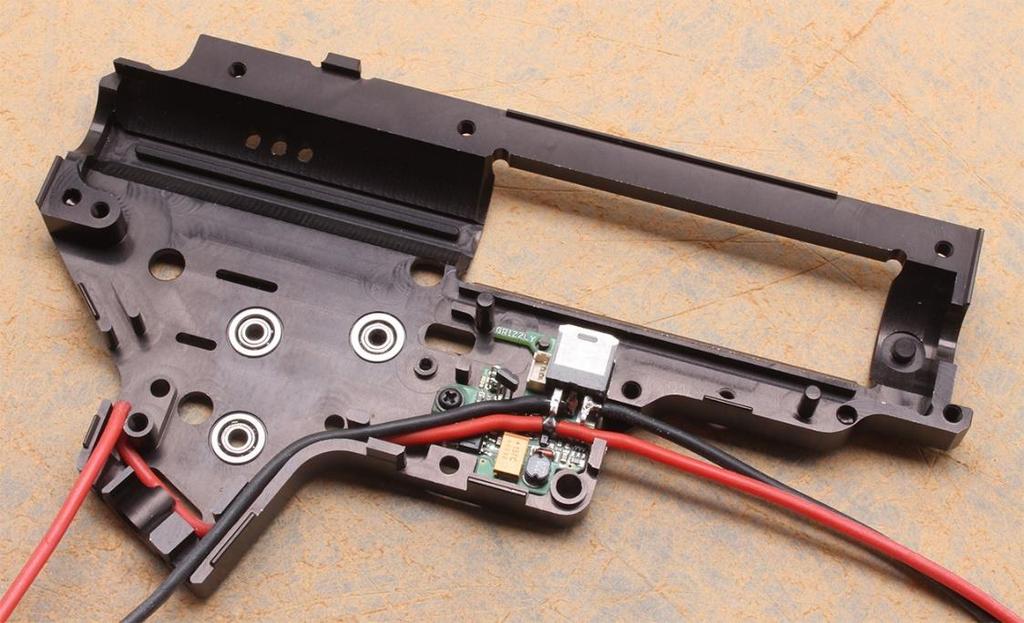

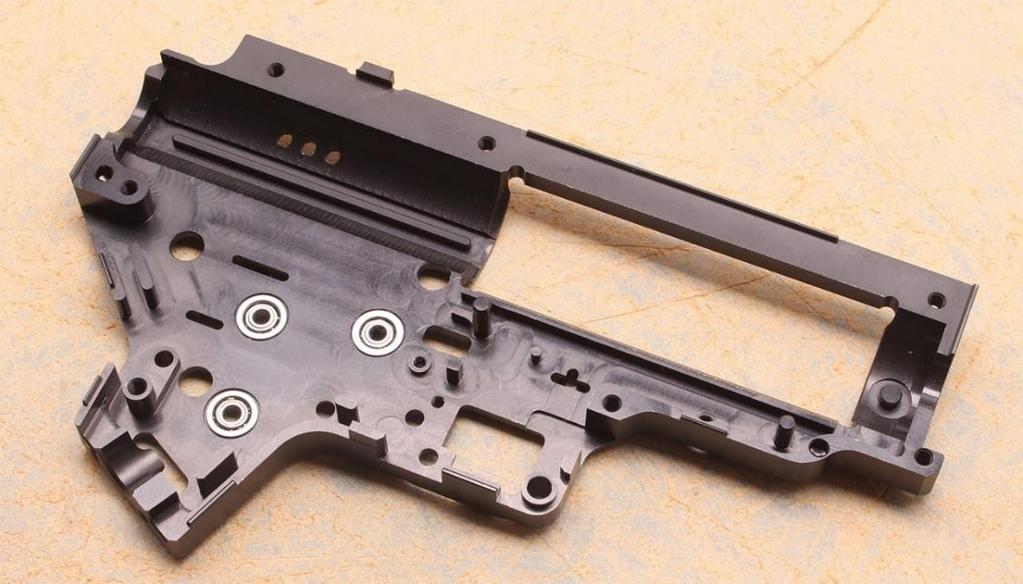

4 5. Instalace jednotky PSJ-M2! Instalaci PSJ-M2 vždy svěřte odborníkům na AEG zbraně! K instalaci je potřeba dobrá znalost AEG zbraní. Samozřejmostí je alespoň základní znalost elektro a zručnost v pájení. Nikdy nepoužívejte trafopájku! Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! 5.1. Příprava instalace Pro instalaci PSJ-M2 demontujte mechabox ze zbraně a z toho následně odstraňte všechny vnitřní díly (obr.1). Obr.1: Demontovaný mechabox po odstranění všech vnitřních dílů 5.2. Uložení jednotky PSJ-M2 Vložte jednotku do zbraně spodní částí napřed. Pokud deska nepasuje, je nutné upravit mechabox. Uzpůsobte ho tak, aby bylo možné jednotku do mechaboxu bez problémů vložit. Po umístění je třeba důkladně zkontrolovat zda se někde nedotýkají vodivé kontakty desky stěny mechaboxu! V takovém případě je nutno tyto doteky odstranit například opilováním mechaboxu nebo vložením izolačního materiálu. Izolace spodní strany desky je vyřešena nalepenou izolační fólií. Před finálním vložením do mechaboxu odstraňte z tepelně vodivé fólie ochrannou fólii (obr.2). Jednotku poté šroubem upevněte do mechaboxu a uložte kabely (obr.2). Samotnou jednotku nikdy nepilujte. Obr.2: Vložení jednotky PSJ-M2 a uložení kabelů (kabeláž do předpažbí)

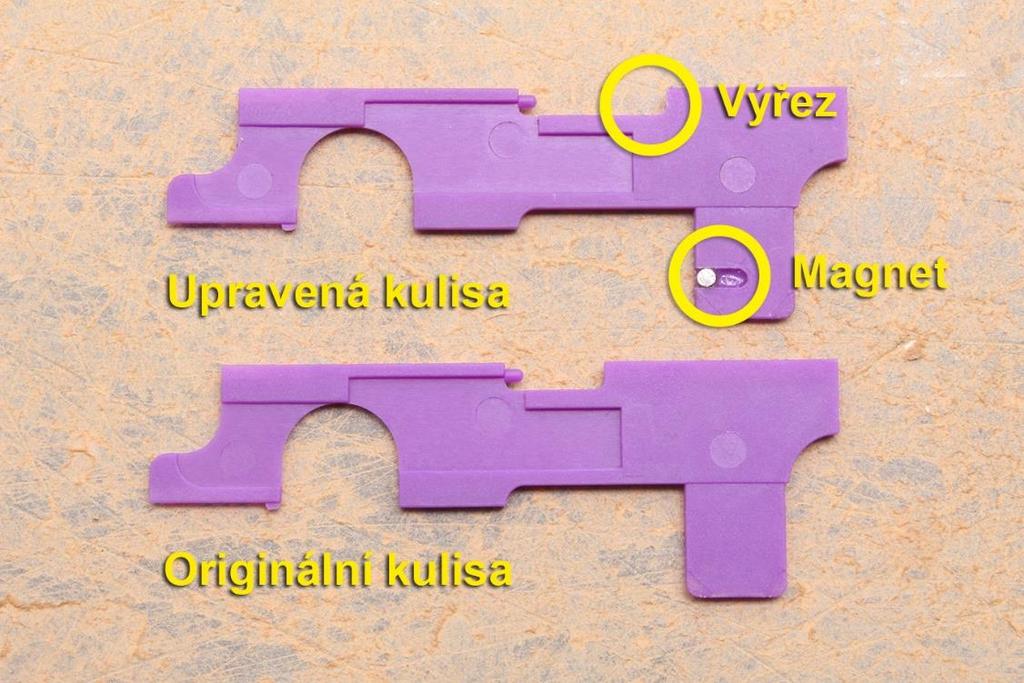

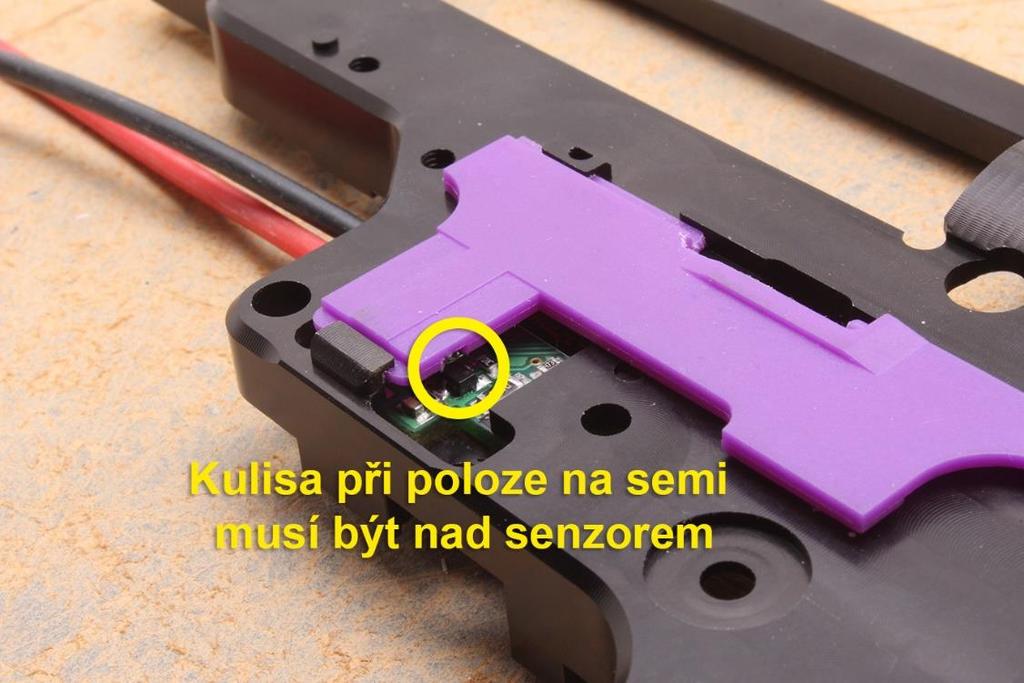

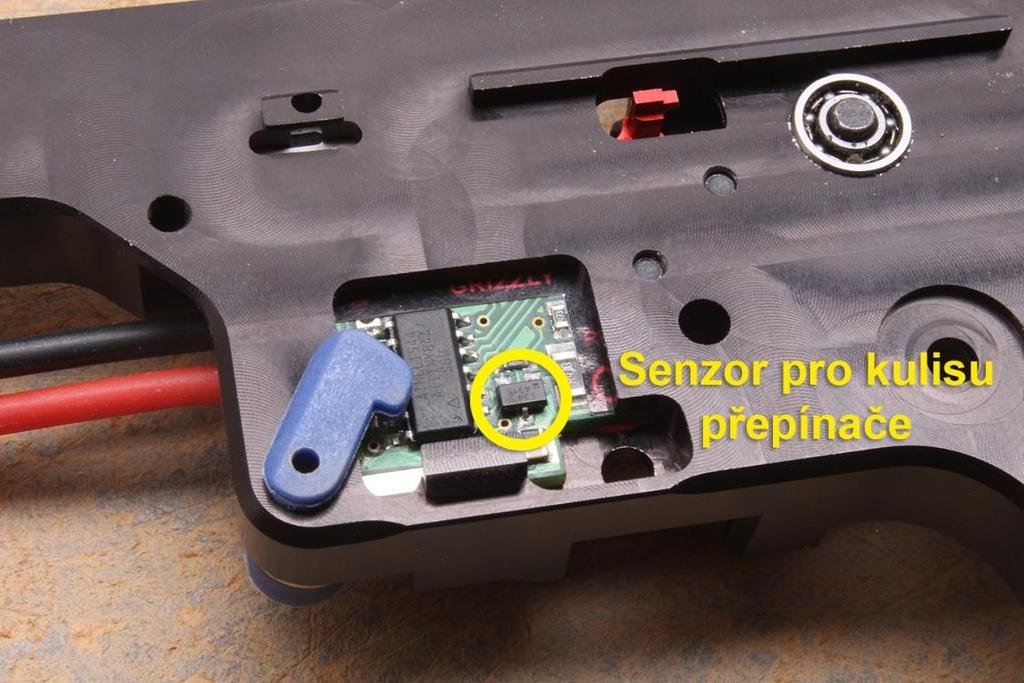

5 5.3. Vložení kulisy přepínače Mechabox osaďte přiloženou kulisou přepínače (obr.3). Zkontrolujte, že při poloze kulisy na střelbu jednotlivými je magnet přímo nad sondou. V opačném případě magnet na kulise posuňte tak, aby jeho poloha vyhovovala. Pokud si upravujete vlastní kulisu, je třeba odstranit z ní vodivé kontakty, odstranit část kulisy, která se setkává s přerušovačem a přilepit magnet tak, aby byl nad sondou při poloze kulisy na semi (jednotlivé výstřely) viz. obr.3. Pro lepení magnetu je vhodné vyfrézovat drážku, do které se magnet zasadí. Na polaritě magnetu nezáleží, pouze musí být v poloze semi nad sondou. Obr.3: provedené úpravy na kulise selektoru střelby Obr.4: Znázornění senzoru pro kulisu přepínače

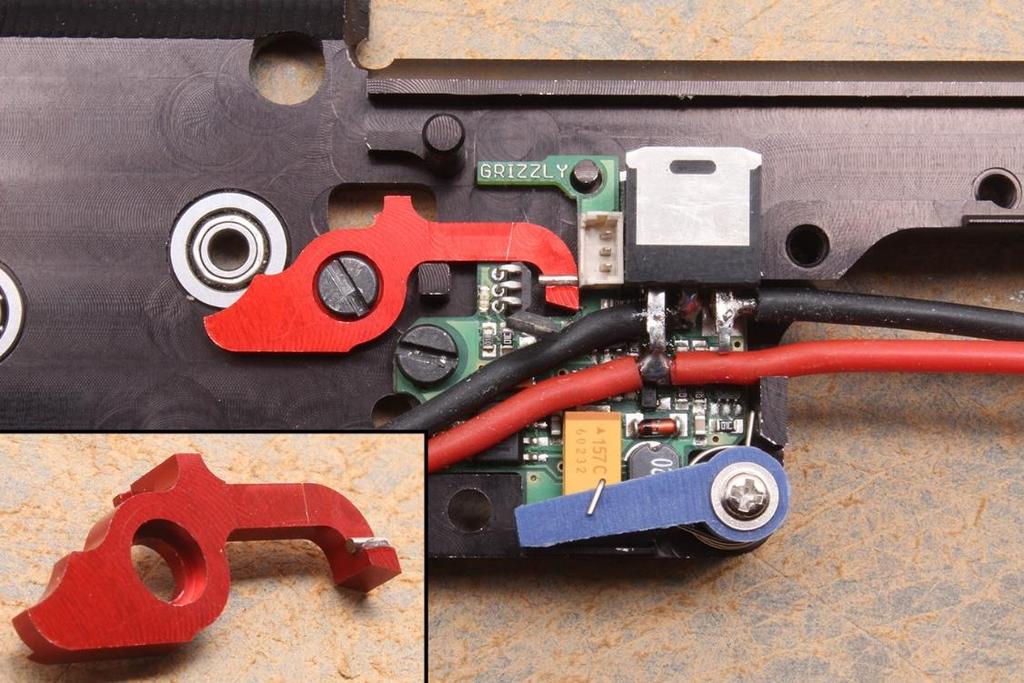

6 Obr.5: Vložená kulisa selektoru střelby 5.4. Příprava přerušovače střelby Na přerušovač střelby je třeba umístit magnet tak, aby při základní poloze přerušovače magnet byl co nejblíže k sondě (obr.6). K přilepení postačí vteřinové lepidlo. Ke kontrole správného umístění magnetu je na jednotce umístěna LED dioda (obr.8). Pro kontrolu připojte jednotku k laboratornímu zdroji a do mechaboxu vložte navíc pístové ozubené kolo (obr.7). Otáčením kola se pak bude přerušovač oddalovat a vracet, na což LED dioda musí reagovat zhasnutím a opětovným rozsvícením. V krajním případě můžete otestovat připojením na baterii, ale dbejte zvýšené opatrnosti na polaritu. Pokud chybně připojíte baterii a způsobíte zkrat, tak může dojít k poškození jednotky. Příklad postupu testování: připojím laboratorní zdroj na silové kabely + (červená) a (černá), LED dioda se rozsvítí na 5s trvale (provede kontrolu jednotky), poté je možné otáčet pístovým kolem a testovat funkčnost přerušovače. LED dioda se bude rozsvěcovat a zhasínat při oddalování a přibližování magnetu k sondě. Důležité upozornění: Při zmáčknutí spouště, na které budete mít již nalepený magnet, doje k deaktivaci testovacího režimu a LED dioda přestane reagovat na chod přerušovače. Pro opětovné zapnutí testovacího módu je nutné odpojit a znovu připojit napájecí zdroj. Obr.6: Osazení přerušovače včetně magnetu (Na polaritě nezáleží, pouze při otáčení kola musí dioda problikávat)

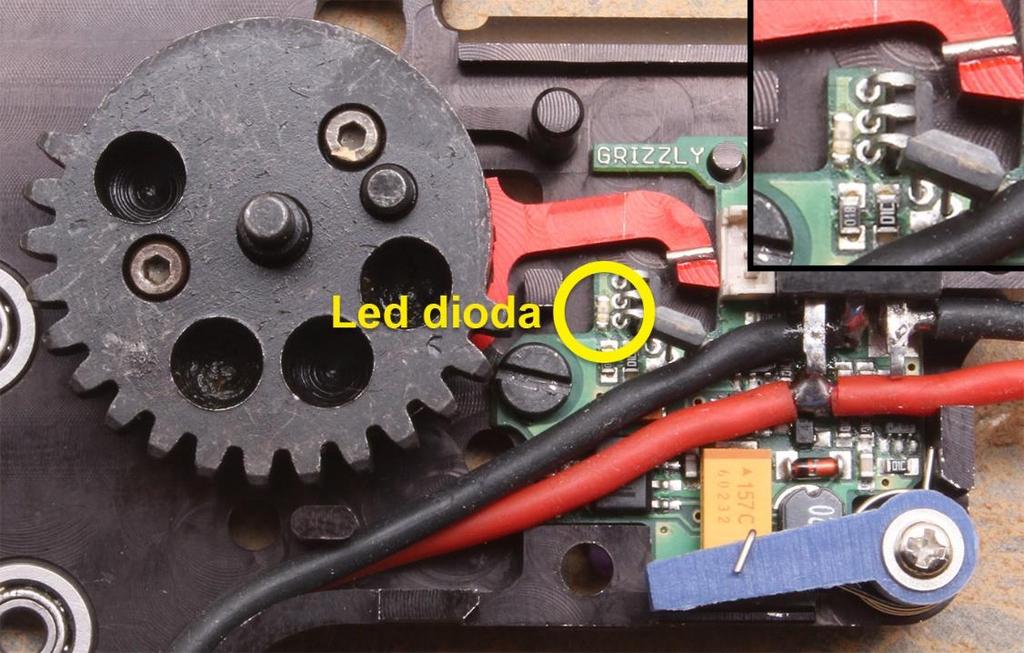

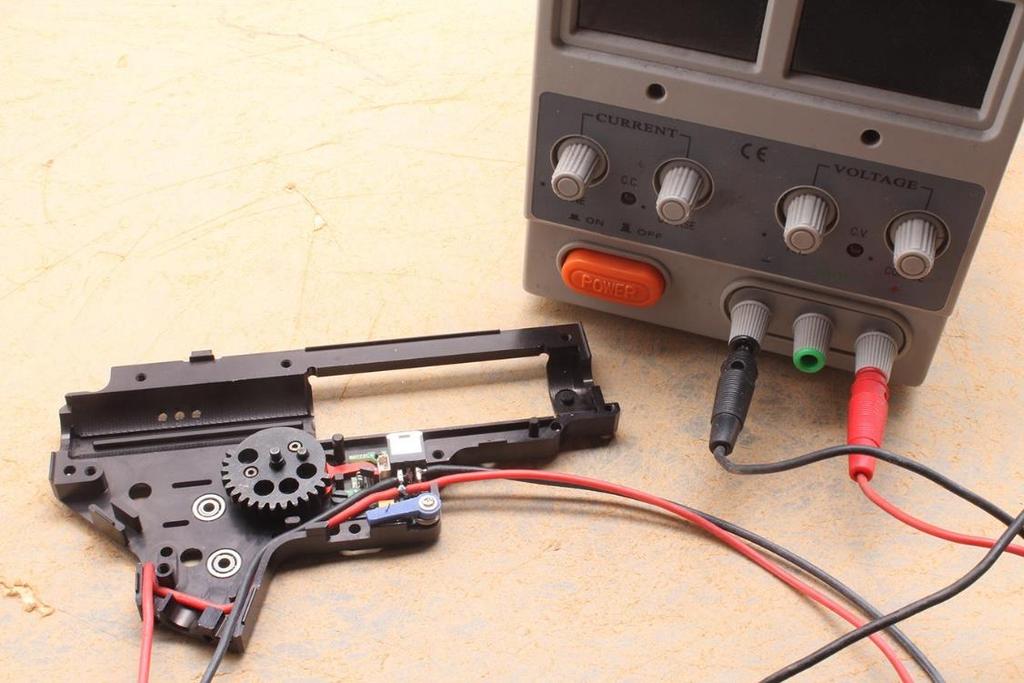

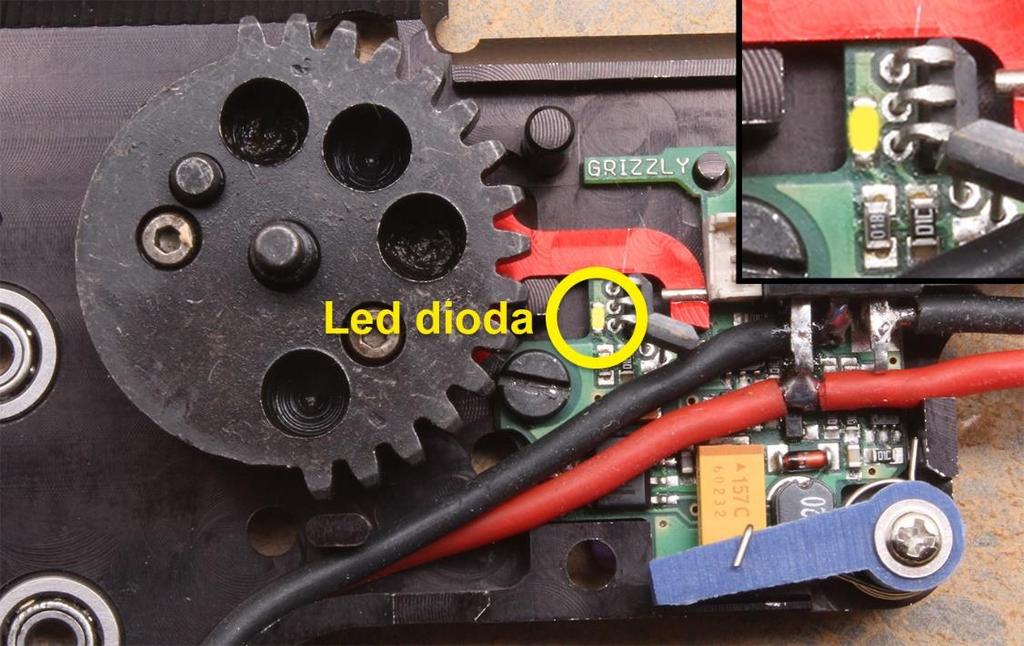

7 Obr.7: Testovaná procesorová jednotka připojená k laboratornímu zdroji Obr.8: Pohyb přerušovače střelby, magnet u senzoru = LED dioda svítí Obr.9: Pohyb přerušovače střelby, magnet nad senzorem = LED dioda nesvítí

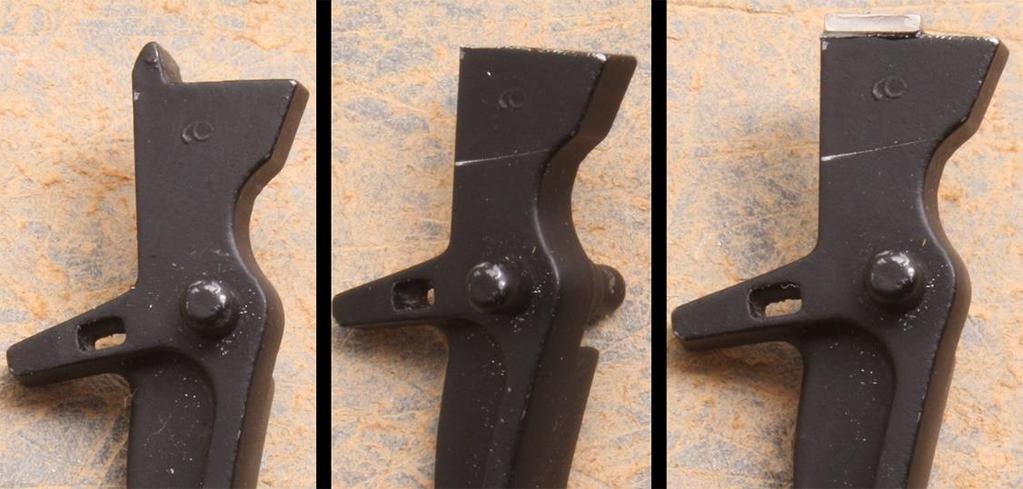

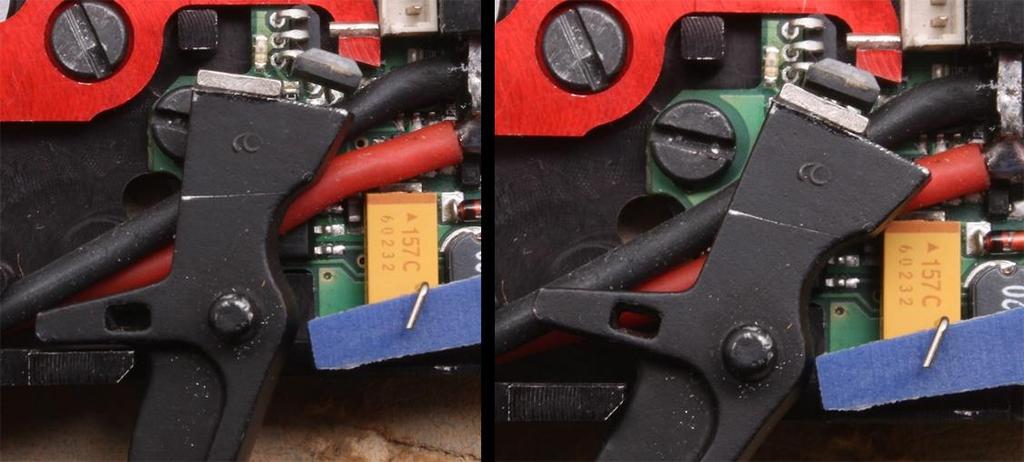

8 5.5. Příprava spouště Z Vaší spouště nejdříve odstraňte vrchní zobáček tak, aby vrchní část spouště byla zarovnaná do roviny (obr.10). Vložte spoušť do mechaboxu a vyzkoušejte, zda spoušť nikde nedrhne. V případě potřeby dopilujte. Spoušť nastavte do polohy, ve které chcete, aby zbraň střílela. Poznačte si na spoušti střed čidla a na poznačené místo umístěte magnet (obr.11). V případě potřeby čidlo velmi opatrně přihněte tak, aby bylo při zmáčknutí spouště co nejblíže magnetu, ale ne na dotyk. Obr.10: Ukázka úpravy spouště (nahoře) a umístění magnetu Obr.11: Umístění magnetu na spoušti, ukázka chodu a citlivosti spouště 5.6. Kompletace zbraně Mechabox dále sesaďte běžným způsobem a vložte zpět do zbraně. Můžete přejít k otestování funkčnosti a nastavení režimu střelby. 6. Režimy a programování střelby 6.1. Přednastavené režimy: xxx Přepínač na semi: Přepínač na auto: 1. Jednotlivé Dávka / Auto 2. Jednotlivé Auto 3. Jednotlivé Jednotlivé 4. Jednotlivé Dávka 5. Dávka Auto 6. Dávka Dávka / Auto

9 6.2. Tabulka nastavování hodnot: a) Do nastavení vstoupíte, pokud po připojení baterie do 5 sekund stisknete a podržíte spoušť po dobu dalších 5 sekund. Vstup je potvrzen dvojitou vibrací. b) Následně se pohybujete v menu mačkáním spouště tolikrát, které číslo v menu chcete zvolit. c) Po zvolení podržte spoušť po dobu 5 sekund, dojde ke vstupu do podmenu, které je pro zpětnou kontrolu potvrzeno vibracemi motorku v počtu podle zvoleného čísla. d) Při nastavení režimu střelby (podmenu 3) je každé zmáčknutí potvrzeno počtem vibrací podle aktuálního čísla. Výběr probíhá cyklicky, po čísle 6 tedy následuje opět číslo 1. e) Pro potvrzení výběru hodnoty je třeba opět 5 sekund podržet spoušť, uložení hodnoty a výstup z nastavení je oznámen dvojitou vibrací. Kategorie menu (výběr potvrzen počtem vibrací podle zvoleného čísla v menu) 1) Nastavení krátké dávky (burst) 2) Nastavení hlídání stavu baterie 3) Nastavení režimu střelby (výběr v tomto podmenu je potvrzen počtem vibrací podle zvoleného čísla) Hodnota (po výběru hodnoty podržte spoušť po dobu 5s pro uložení) Počet zmáčknutí spouště = počet ran na burst (výchozí nastavení = 3 rány) 1) Li-pol, Li-on (výchozí nastavení) 2) Li-Fe 3) Vypnuto (doporučeno při používání NiMH, NiCD) 1) Jednotlivé - Dávka/Auto (výchozí nastavení) 2) Jednotlivé - Auto 3) Jednotlivé Jednotlivé 4) Jednotlivé Dávka 5) Dávka - Auto 6) Dávka - Dávka/Auto 4) Nastavení prodlevy 5) Tovární nastavení (vrátí všechna nastavení do původních hodnot) 6) Nastavení kadence 7) Nastavení aktivní brzdy* Každé zmáčknutí spouště = +20ms (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) Pro potvrzení restartu nastavení podržte spoušť po dobu 5s. Pokud jste v tomto podmenu omylem, odpojte baterii. Každé zmáčknutí spouště = - 10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s) rozsah 100% až 10% Každé zmáčknutí spouště = -10% (Při každém nastavení začínáte z výchozí hodnoty, pro základní hodnotu tedy stačí podržet spoušť po dobu 5s, při snížení hodnoty na 0% dojde k vypnutí aktivní brzdy) rozsah 100% až 0% * Aktivní brzda slouží k okamžitému zastavení motoru využitím zbytkové energie a zamezuje částečnému natažení zbraně před výstřelem. Mechanismus zbraně se zastaví ihned po výstřelu a minimalizuje pootočení kol setrvačností. Díky této funkci má zbraň plynulejší chod a šetří se její mechanismus. Sílu aktivní brzdy je možné nastavit a určit rychlost brždění, popř. ji můžete úplně vypnout. Příklad postupu nastavení: Připojím baterii, zmáčknu a držím spoušť 5s, následuje dvojitá vibrace motorku. Zmáčknu spoušť 3x, následně podržím 5s - vstupuji do nastavení režimu střelby. Vstup je signalizován trojitou vibrací motorku. Mačkám spoušť po každém zmáčknutí zavibruje motorek v počtu zmáčknutí (po prvním jednou, po pátém 5x, po 7 opět jednou). Díky této signalizaci víme přesně, na jaké hodnotě v podmenu jsme. Mačkám 5x, čímž nastavuji režim Dávka-Auto, poté podržím spoušť 5s. Zazní dvojí vibrace potvrzující uložení a výstup z nastavení. Zbraň je připravena ke střelbě ve zvoleném režimu Vysvětlení vibrací motorku mimo menu: 1x zavibruje: po každém připojení akumulátoru - oznámí, že je jednotka připravena 2x zavibruje: vstup do nastavení jednotky / výstup z nastavení jednotky 3x zavibruje: hlášení poruchy - odstaví spoušť, každé její další zmáčknutí zavibruje 4x zavibruje: vybitá baterie 6x zavibruje: vstup do manuálního módu

10 6.4. Manuální mód V případě, že jednotka ohlásí chybu, ale uživatel má jistotu, že se nejedná o mechanickou závadu vylučující střelbyschopnost, může zapnout manuální mód. V tomto módu probíhá střelba nezávisle na selektoru střelby vždy na full auto. POZOR! Při chybném úsudku může dojít k rozsáhlejšímu poškození zbraně i jednotky samotné!! Využití se nedoporučuje uživatelům, kteří nemají pokročilé znalosti ve funkčnosti AEG zbraní! Pro vstup do manuálního módu stačí poté, co Vaše jednotka ohlásila chybu, podržet spoušť po dobu 10 sekund. Vstup je potvrzen vibrací 6x. 7. Hledání závady Nefunguje-li Vaše PSJ-M2 korektně, zkontrolujte podle následujících bodů, kde by mohla být chyba Zbraň vůbec nereaguje. Zkontrolujte připojení a funkčnost baterie. Je-li baterie v pořádku, zkontrolujte korektní připojení všech kabelů k příslušným prvkům - motoru, baterii. Zkontrolujte funkčnost pojistky, pokud ji máte ve zbrani zapojenou Zbraň zavibruje při připojení baterie, ale dále zůstává bez reakce. Problém v nastavení spouště. Zkontrolujte správnost instalace spouště. Zkontrolujte, že magnet na spoušti se při zmáčknutí dostává do těsné blízkosti senzoru, případně upravte Zbraň je nastavena na střelbu jednotlivých ran, ale střílí dávkou (burst). Špatné nastavení kulisy přepínače. Zkontrolujte, že magnet na kulise přepínače je při volbě jednotlivých ran přímo nad senzorem. V opačném případě magnet přesuňte do správné polohy Zbraň je nastavena na střelbu dávkou, ale střílí jednotlivě (jednotlivé výstřely). Špatné nastavení kulisy přepínače. Zkontrolujte, zda magnet na kulise přepínače je při volbě dávka (burst) mimo senzor. V opačném případě magnet přesuňte do správné polohy. Zkontrolujte, zda přepínač střelby dostatečně pohybuje s kulisou přepínače, při změně režimu střelby. Zkontrolujte, zda se kulisa přepínače pohybuje dostatečně volně v drážkách mechaboxu. V některých případech může přidrhávat o ložiska. Pokud se tak děje, upravte samotnou kulisu, nebo mechabox Zbraň jednou či vícekrát vystřelí a následně 3x zavibruje. Špatný chod přerušovače. Zkontrolujte přerušovač a ujistěte se, že magnet je v základní poloze dostatečně blízko senzoru a že vratná pružinka přerušovač zcela vrací do základní polohy. Pro kontrolu využijte LED indikace integrované v PSJ (viz. obr.5). Zkontrolujte, zda máte dostatečně silnou pružinku. Problém většinou nastane při poloze auto (burst), kdy dojde k oddálení kulisy od přerušovače a pružinka přestane tlačit na přerušovač dostatečnou silou. Je nutné mít přerušovač ve všech režimech střelby vždy v základní poloze. Čím silnější pružinku použijete, tím líp. Zkontrolujte, zda máte správně nainstalovaný přerušovač střelby. Při střelbě může docházet k nadzvedávání přerušovače a tím se magnet dostane mimo senzor. Myšleno jakýkoliv jiný pohyb, než standartní pohyb nahoru a dolů (osa Y). Nežádoucí je pohyb v ose Z. (Příklad: mechabox s jednotkou leží na stole a díváte se na něj. Přerušovač se nesmí pohybovat směrem k vám nebo od vás.) 7.6. Zbraň vůbec nevystřelí, pouze 3x zavibruje. Mechanická vada ve zbrani. Zkontrolujte funkčnost motoru a správnou a neblokovanou funkci kol. Pokud jste si jisti střelbyschopností zbraně, můžete využít manuální mód viz. bod 5.4. Je nutné provést kontrolu, zda kulisa přepínače ve výřezu nenadzvedává přerušovač střelby a nezamezuje dokončení cyklu. V případě potřeby je nutné zvětšit okénko výřezu pro přerušovač střelby Zbraň opakovaně 4x zavibruje. Vaše baterie je vybitá. Vyměňte baterii za jinou, nabitou. Nezapomeňte vybitou baterii nabít. V případě, že je baterie nabitá, je pravděpodobně chyba v nastavení baterie nastavte správný typ baterie podle bodu Pokud se Vám montáž neustále nedaří Pokud se Vám nedaří nainstalovat procesorovu jednotku, tak nám ji zašlete na adresu našeho servisu Girzzly airsoft, Žižkova 84/7, Vyškov.

11 8. Obsah balení procesorová jednotka PSJ-M2 kompletní kabeláž dle zvoleného provedení upravená kulisa přepínače střelby s magnetem dva magnety na spoušť, jeden na přerušovač Dean-T konektor - samec pozlacené konektory na motor - 2ks pozlacené konektory na pojistku ks pojistka mini 30A izolační fólie tepelně vodivá fólie bužírky na konektory návod k použití a instalaci UPOZORNĚNÍ: Instalaci MOSFET vždy svěřte odborníkům na AEG zbraně. Za poškození vzniklá při neodborné instalaci nenese výrobce žádnou odpovědnost! Nikdy nepoužívejte trafopájku!
