1 stavebnicový opěrný systém Montážní návod pro výstavbu opěrných zdí v zahradní architektuře Bezúdržbová konstrukce s dlouhou životností Suchá výstavba bez použití mat ly Pro opěrné zd i do maximální výšky 3m Jednoduchá arychá l výstavba svépomocí

2 Co je systém opìrných zdí Tensartech Mesa? Významným funkčním a estetickým prvkem zahradní architektury jsou opěrné zdi a zídky, které překonávají výškové rozdíly terénu a umožňují lepší využití prostoru. Mesa je stavební systém pro suchou výstavbu opěrných zdí na principu vyztužené zeminy s drobnou štípanou betonovou tvarovkou na líci. Systém se skládá z několika základních komponent. Horizontální vrstvy geomříží zajišťují stabilitu a funkčnost celé konstrukce, betonové tvarovky, které se skládají bez použití malty, zadržují zeminu v čele konstrukce. Spolupůsobení tvarovek a geomříží je zajištěno pomocí funkčních spojovacích prvků, které zároveň zamezují vzájemnému posunu tvarovek. Opěrné zdi ze systému Mesa jsou levnější než klasické betonové konstrukce, mají menší nároky na únosnost základové půdy a optimálně využívají prostor, který je k dispozici. Jednotlivé komponenty při dodržení technologie výstavby spolehlivě fungují po celou dobu životnosti konstrukce. výběr více variant skl adeb Systém má dvě varianty dle typu použitých pohledových prvků. Jedná se o varianty Mesa Standard. Varianta Mesa Standard je tvořena betonovými tvarovkami standard, které jsou skládány na vazbu. Propojení tvarovek v jednotlivých řadách je realizováno liniovými spojovacími prvky. Jejich pozicí je možné vytvářet u této varianty konstrukce se sklonem líce 90 nebo 85 od vodorovné roviny. Variant je tvořena kombinací tří typů betonových tvarovek - standard, medium a tall - v různých skladbách. Propojení tvarovek v jednotlivých řadách je realizováno také liniovými spojovacími prvky, avšak vzhledem ke kombinované pohledové skladbě je možné u této varianty budovat pouze konstrukce se sklonem líce 90 od vodorovné roviny. Betonová tvarovka Mesa standard hmotnost: 34 kg Betonová tvarovka Mesa medium pouze pro modifikaci Mesa Ashford hmotnost: 27 kg Betonová tvarovka Mesa tall pouze pro modifikaci Mesa Ashford hmotnost: 27 kg Hodnoty rozměrů tvarovek uvedeny v mm, výrobní tolerance ±2 mm Geomříž Mesa Spojovací prvek Mesa Zákrytový prvek Mesa Separační geotextilie Mesa Drenážní trubka Mesa 2

3 Modifikace systému Použité typy tvarovek Skladby tvarovek Sklon opěrné zdi Vytváření První číslo je počet standardních tvarovek, druhé tvarovek medium a třetí tvarovek typu tall oblouků a rohů Lze vytvářet jen vnitřní rohy a oblouky větších poloměrů - nutné řezání tvarovek! Pro výběr požadované dimenze ověřte vhodnost použití vybrané skladby tvarovek pro Vaše použití (viz. nahoře). Některé skladby tvarovek jsou omezeny sklonem, možností tvorby rohů a oblouků. Návrhová schémata na následující straně jsou vytvořeny pro výšky opěrných zdí 1,2 m; 1,8 m; 2,4 m a 3,0 m nad úrovní terénu. Jiné výšky zdi (v rozmezí 0-3 m) dosáhnete hlubším založení základu pod terén. Pro zdi vyšší než 3 m kontaktujte společnost GEOMAT. Návrhová schémata předpokládají splnění následujících podmínek: 1 Zemina 2 Podzemní voda 3 Výběr zatížení opěrné zdi použitá zemina není horší než zemina hlinitá, písčitá, štěrkovitá nebo jejich kombinace souvislá hladina podzemní vody se nachází v hloubce, kdy již nedochází k ovlivnění opěrné zdi I. zatížení není vyšší než zatížení osobním automobilem do 3,5t nebo S jílovitou zeminou není při výpočtu dimenzí uvažováno! V tomto případě kontaktujte pro výpočet společnost GEOMAT ( Jak jednoduše určíte jílovitou zeminu? Je nerozpadavá, plastická a tvárná (někdy podobná až plastelíně). II. násypem do výšky 0,5 m v kombinaci se zatížením osobním automobilem do 3,5 t nákladním automobilem do 10t 3

4

5 Ruční pracovní pomůcky Nářadí a technika Ochranné pomůcky lopata, koště, kladivo nebo gumová palice, krátká a dlouhá vodováha, provázek, zahradnické nůžky vibrační deska nebo pěch, kolečko, nakladač nebo jinou mechanizaci pro manipulaci se zeminou, diamantová kotoučová pila pro případné řezání tvarovek pracovní rukavice, obuv s kovovou špičkou, ochrannou helmu, ochranu očí. Poučení o obsluze strojů a řezání betonu Připravte podloží pod základ zdi: odstraňte ostré předměty (kameny, železo apod.), předměty, které podléhají rozpadu (kmeny, kořeny stromů apod.) a větší nerovnosti vyplňte zeminou. Zeminu pod základem zhutněte. Poté vytvořte betonový základ (viz. strana 6) o rozměrech min. 500 mm (š) x 100 mm (v) x délka zdi + 2x150 mm. Horní povrch betonu vyrovnejte s nerovnostmi do 5 mm pod 2 m latí. Na základ položte první vrstvu tvarovek (jejich typy určí výběr skladby). Tuto vrstvu zafixujte proti posunu. Do každé tvarovky zatlučte s pomocí dřevěného špalíku a palice/kladiva spojovací prvky (pro sklon 90 vždy "praporkem" směrem k líci zdi, pro sklon 85 vždy směrem k rubu zdi). Více informací o spojovacím prvku najdete na následující straně. Na první vrstvu tvarovek se spojovacími prvky založte druhou vrstvu (opět dle typu skladby), přidejte spojovací prvky a založte třetí vrstvu tvarovek zatím bez spojovacích prvků. Za rub tvarovek nasypte drenážní štěrk, nainstalujte separační geotextilii a poté nasypte zeminu zásypu. Drenážní štěrk a zeminu zhutněte. Více informací o hutnění najdete na následující straně. Koštětem očistěte dokončené 3 vrstvy tvarovek. Na ně a zhutněnou zeminu položte výztužné geomříže. Umístěte spojovací prvek a palicí jej přes geomříže zatlučte do otvoru v tvarovce. Dbejte, aby příčné žebro geomříže z vnější strany tvarovky přiléhalo ke spojovacímu prvku. Geomříže pokládejte vždy na sraz (tedy bez přesahů). Založte další vrstvu tvarovek se spojovacími prvky. Geomříže napněte silou dvou mužů pomocí napínacího zařízení (např. kovové hrábě). Jakmile budou geomříže pod tahem, zafixujte jejich konec např. kolíky nebo přisypáním zeminou. Poctivé napnutí je velmi důležité! Pokračujte ve skládání dalších vrstev tvarovek - opakujte body 2 až 6 do výstavby požadované výšky opěrné zdi. Svislá vzdálenost mezi jednotlivými vrstvami geomříží je vždy 600 mm (= 3 vrstvy tvarovek) Na poslední vrstvu geomříží založte jednu průběžnou řadu tvarovek standard a dle potřeby ji překryjte zákrytovými prvky. Zákrytové prvky přilepte lepidlem. 5

6 Opěrná zeď se zakládá na základu z prostého betonu o rozměrech 100 x 500 x délka zdi + 2x150 mm. Výšková úroveň základové spáry je minimálně 1 tvarovka mm výšky základu pod terénem, tedy min. 300 mm pod úrovní stávajícího terénu. Jsou vyvinuty a certifikovány speciálně pro použití v systému Tensartech Mesa. Zajišťují aktivní spojení tvarovky a geomříže. V konstrukci jsou umístěny do drážky tvarovek. U tvarovek standard a medium se používají 2 kusy spojovacích prvků na tvarovku, u tvarovky tall se používá 1 kus na tvarovku. Jejich poloha určuje sklon zdi. Pozor: sklon 85 lze použít pouze u modifikace Mesa Standard. Pro hutnění zeminy zásypu do vzdálenosti 1 m od rubu betonových tvarovek použijte vibrační desku nebo pěch s hutnícím krokem maximálně 300 mm. Ve vzdálenosti větší než 1 m je možné použít válec s celkovou hmotností do jedné tuny. Nevjíždějte na výztužné geomříže hutnící technikou. Před pojezdem překryjte geomříže alespoň 150 mm silnou vrstvou zeminy zásypu! Mezi tvarovky a zeminu doporučujeme instalovat drenážní štěrk obalený vhodnou geotextilií, který odvede spolu s drenážní trubkou vodu z prostoru za zdí. Průměr trubky musí mít minimálně 150 mm, měla by mít minimální spád 1% a svedená do kanalizace nebo trativodu. Jako drenážní štěrk se obvykle využívá kamenivo o frakci mm. Kamenivo doporučujeme od zeminy zásypu oddělit separační geotextilií Mesa a to v celé ploše styku není možné někde něco vynechat. Zemina by pak prostoupila k drenážní trubce a ucpala její otvory. Osazení sloupku plotu je možné ve vzdálenosti minimálně 280 mm za lícem zdi (platí pro konstrukce s i bez drenážního štěrku). V potřebných vzdálenostech osaďte trubku o průměru 200 mm. Průchod trubky geomříží proveďte křížovým prostřihem. Do předem připravených trubek zabetonujte sloupky plotu. 6

7 Vnitřní nebo vnější oblouky a jejich kombinace lze tvořit pouze z modifikace Mesa Standard (tedy z tvarovek typu standard). Pro vytváření oblouků je potřeba geomříže nastříhat např. nůžkami na plech, zahradnickými nůžkami, lámacím nožem nebo obdobným stříhacím zařízením. Střih pásu se provádí podélně na šířku tvarovky. Z jednoho pásu geomříže je možné udělat tři užší pásy o šířce cca 433 mm. Oba typy rohů lze budovat z modifikace Mesa Standard, kdy je u vnějšího rohu nutné nařezat rohovou tvarovku pod úhlem 45. Překrývající se geomříže nesmí ležet přímo na sobě - je nutné prosypat minimálně 5 cm vysokou vrstvou zeminy. Aby jste se vyhnuli případným problémům administrativního charakteru, je dobré o vašem záměru stavět opěrnou zeď o výšce větší než 1 m včas informovat příslušný stavební úřad. Podle stavebního zákona 183/2006 Sb. je investor povinen při výstavbě opěrných zdí splnit následující podmínky: 1) zeď do výšky 1 m, které nehraničí s veřejně přístupnými pozemními komunikacemi a s veřejným prostranstvím - získání územního souhlasu 2) zeď do výšky 1 m, která hraničí s veřejně přístupnými pozemními komunikacemi nebo s veřejným prostranstvím - ohlášení stavby a získání územního souhlasu 3) zeď s výškou nad 1 m - získání územního rozhodnutí a stavebního povolení (včetně doložení statického výpočtu). Měl by být proveden základní inženýrsko-geologický průzkum a zjednodušená výkresová dokumentace zdi. Pokud je třeba vystavět zeď v případě přítomnosti alespoň jedné omezující podmínky, je bezpodmínečně nutné vypracovat odbornou firmou podrobný návrh zdi, který obvykle obsahuje statický výpočet (provedený podle platných norem a na základě výsledku inženýrsko-geologického průzkumu), technickou zprávu (v ní jsou specifikovány vlastnosti zemin a drenážního štěrku, technologický postup hutnění, řezy zdí, dimenze vyztužení a další podrobnosti). 7

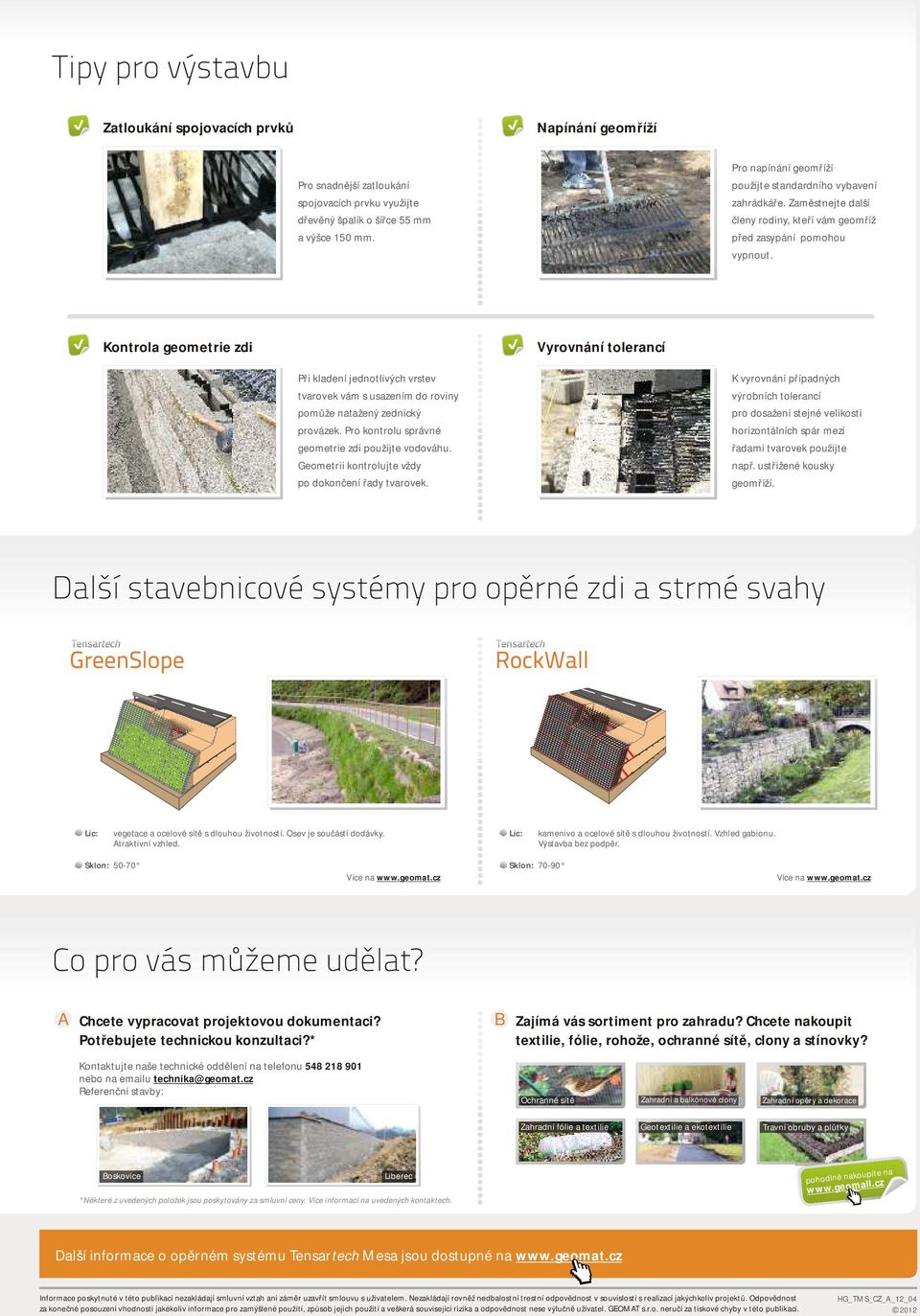

8 Zatloukání spojovacích prvků Napínání geomříží Pro snadnější zatloukání spojovacích prvku využijte dřevěný špalík o šířce 55 mm a výšce 150 mm. Pro napínání geomříží použijte standardního vybavení zahrádkáře. Zaměstnejte další členy rodiny, kteří vám geomříž před zasypání pomohou vypnout. Kontrola geometrie zdi Vyrovnání tolerancí Při kladení jednotlivých vrstev tvarovek vám s usazením do roviny pomůže natažený zednický provázek. Pro kontrolu správné geometrie zdi použijte vodováhu. Geometrii kontrolujte vždy po dokončení řady tvarovek. K vyrovnání případných výrobních tolerancí pro dosažení stejné velikosti horizontálních spár mezi řadami tvarovek použijte např. ustřižené kousky geomříží. Líc: vegetace a ocelové sítě s dlouhou životností. Osev je součástí dodávky. Atraktivní vzhled. Líc: kamenivo a ocelové sítě s dlouhou životností. Vzhled gabionu. Výstavba bez podpěr. Sklon: Více na Sklon: Více na A Chcete vypracovat projektovou dokumentaci? Potřebujete technickou konzultaci?* B Zajímá vás sortiment pro zahradu? Chcete nakoupit textilie, fólie, rohože, ochranné sítě, clony a stínovky? Kontaktujte naše technické oddělení na telefonu nebo na u technika@geomat.cz Referenční stavby: Ochranné sítě Zahradní a balkónové clony Zahradní opěry a dekorace Zahradní fólie a textilie Geotextilie a ekotextilie Travní obruby a plůtky Boskovice Liberec *Některé z uvedených položek jsou poskytovány za smluvní ceny. Více informací na uvedených kontaktech. pohodln ě nakoupíte na w ww.geomal l.cz Další informace o opěrném systému Tensartech Mesa jsou dostupné na Informace poskytnuté v této publikaci nezakládají smluvní vztah ani záměr uzavřít smlouvu s uživatelem. Nezakládají rovněž nedbalostní trestní odpovědnost v souvislosti s realizací jakýchkoliv projektů. Odpovědnost za konečné posouzení vhodnosti jakékoliv informace pro zamýšlené použití, způsob jejich použití a veškerá související rizika a odpovědnost nese výlučně uživatel. GEOMAT s.r.o. neručí za tiskové chyby v této publikaci. HG_TMS_CZ_A_12_
