Identifikační údaje. Průvodní zpráva

Transkript

1

2 Identifikační údaje Stavba: Rekonstrukce zpevněných ploch v areálu MŠ Sadská vč. opravy soklů objektů MŠ 1 a 2 a krčku Stavebník: Město Sadská, Náměstí Palackého 1, Sadská, Místo stavby: ul. Za Sokolovnou, Sadská Parcelní číslo stavebního pozemku: 479/1 a 479/3 Druh stavby: rekonstrukce Způsob provedení: dodavatelsky Předpokládaný termín dokončení: 12/2016 Stupeň dokumentace: dokumentace pro výběr zhotovitele Průvodní zpráva Autorský kolektiv- vypracoval Ing. Nikola Šabachová technická zpráva, výkresová část Eliška Kvízová geodetické zaměření stávajícího stavu Jaroslav Vyšohlíd výkaz výměr a rozpočet Technické provedení Předmětem projektové dokumentace je celková rekonstrukce zpevněných plochy v areálu MŠ Sadská vč. opravy soklů objektů MŠ 1 a 2 a krčku. Dotčené pozemky parc.č. 479/1 a 479/3 jsou ve vlastnictví investora (Město Sadská). Před zahájením stavebních prací bude provedeno řádné zabezpečení staveniště a případně i vytýčení podzemních inženýrských sítí včetně projednání podmínek prací v ochranných pásmech sítí. Zemní pláň musí být řádně zhutněna. Minimální únosnost zemní pláně udaná modulem deformace ze 2. zatěžovací větve E def,2 = min. 30,0 MPa. Podrobný geologický průzkum nebyl proveden. Je možné, že zeminy nebudou mít dostatečnou únosnost. Nebude-li možné dosáhnout výše uvedených hodnot, provede se sanace zemní pláně. Způsob provedení sanace by byl potom dodatečně upřesněn na základě skutečně dosažených hodnot modulu deformace a zkoušek in situ. Pro podkladní vrstvy bude použito pouze kvalitní certifikované kamenivo různých frakcí (viz. vzorové řezy). Na zemní pláň bude položena geotextilie Filtek 300 g/m2. Po dokončení stavby bude provedeno geodetické zaměření skutečného provedení zpevněných ploch (bude-li investorem požadováno).

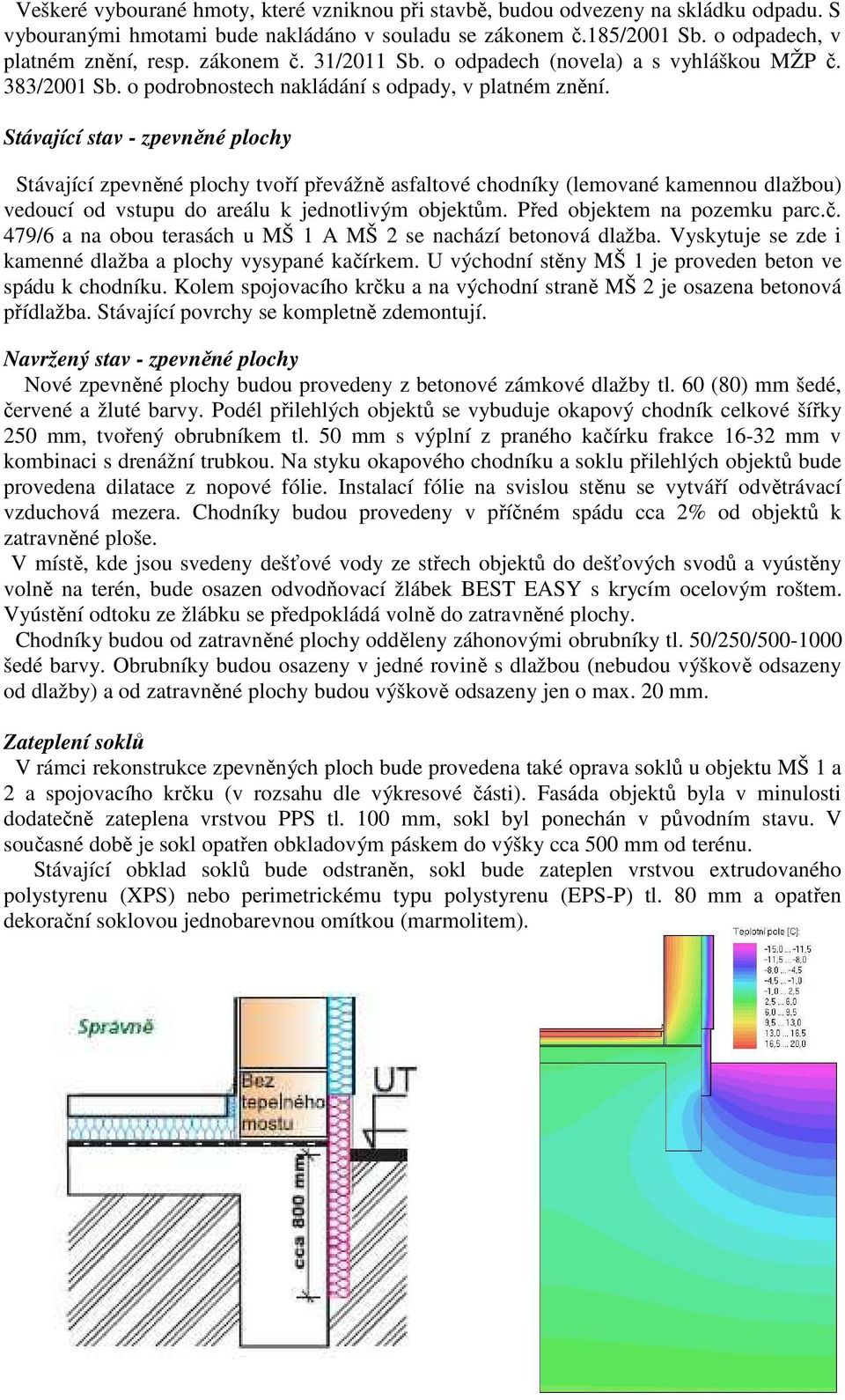

3 Veškeré vybourané hmoty, které vzniknou při stavbě, budou odvezeny na skládku odpadu. S vybouranými hmotami bude nakládáno v souladu se zákonem č.185/2001 Sb. o odpadech, v platném znění, resp. zákonem č. 31/2011 Sb. o odpadech (novela) a s vyhláškou MŽP č. 383/2001 Sb. o podrobnostech nakládání s odpady, v platném znění. Stávající stav - zpevněné plochy Stávající zpevněné plochy tvoří převážně asfaltové chodníky (lemované kamennou dlažbou) vedoucí od vstupu do areálu k jednotlivým objektům. Před objektem na pozemku parc.č. 479/6 a na obou terasách u MŠ 1 A MŠ 2 se nachází betonová dlažba. Vyskytuje se zde i kamenné dlažba a plochy vysypané kačírkem. U východní stěny MŠ 1 je proveden beton ve spádu k chodníku. Kolem spojovacího krčku a na východní straně MŠ 2 je osazena betonová přídlažba. Stávající povrchy se kompletně zdemontují. Navržený stav - zpevněné plochy Nové zpevněné plochy budou provedeny z betonové zámkové dlažby tl. 60 (80) mm šedé, červené a žluté barvy. Podél přilehlých objektů se vybuduje okapový chodník celkové šířky 250 mm, tvořený obrubníkem tl. 50 mm s výplní z praného kačírku frakce mm v kombinaci s drenážní trubkou. Na styku okapového chodníku a soklu přilehlých objektů bude provedena dilatace z nopové fólie. Instalací fólie na svislou stěnu se vytváří odvětrávací vzduchová mezera. Chodníky budou provedeny v příčném spádu cca 2% od objektů k zatravněné ploše. V místě, kde jsou svedeny dešťové vody ze střech objektů do dešťových svodů a vyústěny volně na terén, bude osazen odvodňovací žlábek BEST EASY s krycím ocelovým roštem. Vyústění odtoku ze žlábku se předpokládá volně do zatravněné plochy. Chodníky budou od zatravněné plochy odděleny záhonovými obrubníky tl. 50/250/ šedé barvy. Obrubníky budou osazeny v jedné rovině s dlažbou (nebudou výškově odsazeny od dlažby) a od zatravněné plochy budou výškově odsazeny jen o max. 20 mm. Zateplení soklů V rámci rekonstrukce zpevněných ploch bude provedena také oprava soklů u objektu MŠ 1 a 2 a spojovacího krčku (v rozsahu dle výkresové části). Fasáda objektů byla v minulosti dodatečně zateplena vrstvou PPS tl. 100 mm, sokl byl ponechán v původním stavu. V současné době je sokl opatřen obkladovým páskem do výšky cca 500 mm od terénu. Stávající obklad soklů bude odstraněn, sokl bude zateplen vrstvou extrudovaného polystyrenu (XPS) nebo perimetrickému typu polystyrenu (EPS-P) tl. 80 mm a opatřen dekorační soklovou jednobarevnou omítkou (marmolitem).

4

5

6

7

8
