1 DRÁSOV REKONSTRUKCE NÁMĚSTÍČKA SO KOMUNIKACE Dokumentace pro stavební povolení C. STAVEBNÍ ČÁST Investor: Městys Drásov Drásov 61, IČ Datum: DUBEN 2013 Vypracoval: S-atelier, Ing. Jitka Schneiderová, Ing. Miroslava Polachová, Újezd u Tišnova 7, , IČ

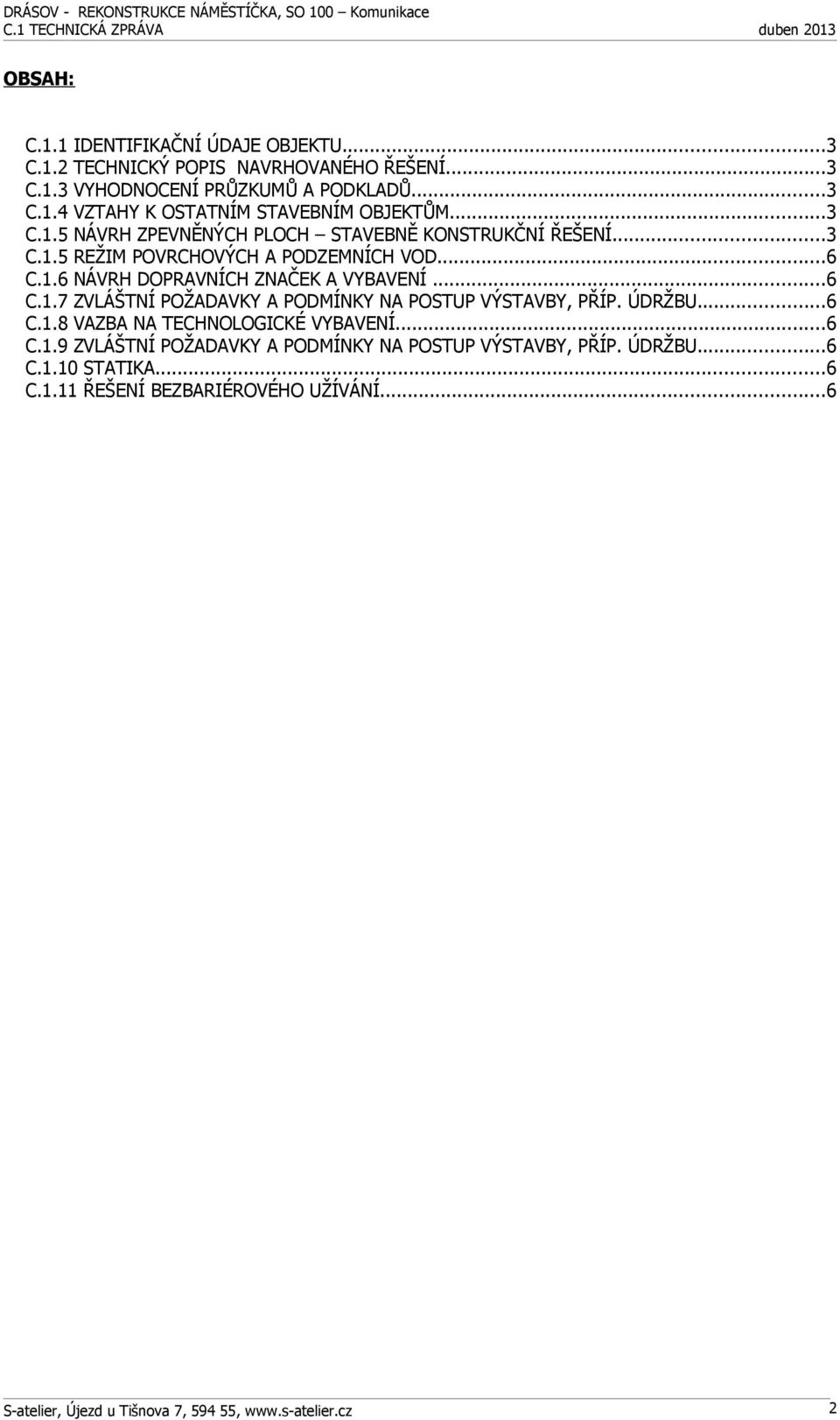

2 OBSAH: C.1.1 IDENTIFIKAČNÍ ÚDAJE OBJEKTU...3 C.1.2 TECHNICKÝ POPIS NAVRHOVANÉHO ŘEŠENÍ...3 C.1.3 VYHODNOCENÍ PRŮZKUMŮ A PODKLADŮ...3 C.1.4 VZTAHY K OSTATNÍM STAVEBNÍM OBJEKTŮM...3 C.1.5 NÁVRH ZPEVNĚNÝCH PLOCH STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ...3 C.1.5 REŽIM POVRCHOVÝCH A PODZEMNÍCH VOD...6 C.1.6 NÁVRH DOPRAVNÍCH ZNAČEK A VYBAVENÍ...6 C.1.7 ZVLÁŠTNÍ POŽADAVKY A PODMÍNKY NA POSTUP VÝSTAVBY, PŘÍP. ÚDRŽBU...6 C.1.8 VAZBA NA TECHNOLOGICKÉ VYBAVENÍ...6 C.1.9 ZVLÁŠTNÍ POŽADAVKY A PODMÍNKY NA POSTUP VÝSTAVBY, PŘÍP. ÚDRŽBU...6 C.1.10 STATIKA...6 C.1.11 ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ...6 2

3 C.1.1 IDENTIFIKAČNÍ ÚDAJE OBJEKTU SO 100 KOMUNIKACE - V rámci projektu jsou řešeny veškeré zpevněné plochy komunikace pro pěší, prostor pro posezení v centrální části náměstí a nová terasa (posezení) před obchodním domem. Místo stavby Městys Drásov, k. ú. Drásov, dotčené parcely č. 278, 331/1, 333 (centrální část obce mezi zdravotním střediskem, obchodním centrem a hasičskou zbrojnicí) C.1.2 TECHNICKÝ POPIS NAVRHOVANÉHO ŘEŠENÍ Kruhová kompozice je tvořena soustřednými kruhy v dlažbě a podpořena i okolní zelení prostorově tvarovanou rovněž do kruhových výsečí. Středová dlážděná plocha je členěna kruhovými pásky z kamenné kostky, které propojují záhony a okolní zeleň s prostorem zpevněných ploch. Kruhové plochy jsou tvořeny z části cihlovou dlažbou - celková plocha 115 m2, v kombinaci s betonovou skladebnou dlažbou 210/140/70 celkem na ploše 256 m2. Kruhové plochy jsou lemovány kamennou žulovou mozaikou (kostka 6/8) celkem na ploše 38,8 m2. Směrem ke zdravotnímu středisku je centrální kruhová zpevněná plocha lemována mírně zvýšeným záhonem. Prostor hlavní křižovatky je oddělen od klidové části návsi vyvýšeným záhonem, lemovaným kamennou opěrnou zídkou, která se zvedá od přechodu pro chodce v severní části plochy směrem ke zdravotnímu středisku (výška 40cm). Vstup do zdravotního střediska je řešen nově, v prostoru je zdůrazněn pásy v dlažbě z kamenných kostek. Prostor před obchodním domem je řešen v návaznosti na tuto budovu. Do pravidelné velkoplošné dlažby jsou vsazeny čtvercové výsadbové mísy pro stromy. Obrubu výsadbového prostoru pro stromy tvoří dubové trámy. Celková plocha velkoplošné betonové dlažby je 178,6 m2. V severní části obchodního domu je umístěn obchodní prostor se samostatným vstupem, je zde uvažováno se zřízením cukrárny. Z tohoto důvodu je vytvořeno před obchodním domem posezení obdélníková terasa z dřevoplastu (venkovní zahrádka) 58,6 m2. Stavba navazuje na již schválený projekt stavby II/379 Tišnov Lipůvka 1.stavba, Průtah Drásovem a sousedí s hranou křižovatky silnic II/379 a III/ Lemující silniční betonový obrubník osazený do betonového lože s boční betonovou opěrou bude na straně upravované plochy v souladu s výše uvedeným projektem. Vodící linii tvoří chodníkový obrubník, který je osazen svou korunou 6cm nad přilehlou niveletou chodníku. Varovný a signální pás je navržen u přechodu po chodce a nad druhým stupněm schodiště se 2stupni při vstupu na kruhové náměstíčko je také navržen varovný pás šířky 40cm. C.1.3 VYHODNOCENÍ PRŮZKUMŮ A PODKLADŮ Policie ČR, Okresní ředitelství Brno - venkov, Dopravní inspektorát: Souhlasí s realizací dle předložené dokumentace C.1.4 VZTAHY K OSTATNÍM STAVEBNÍM OBJEKTŮM Stavba nemá další stavební objekty. C.1.5 NÁVRH ZPEVNĚNÝCH PLOCH STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ Veškeré komunikace a zpevněné plochy jsou zakresleny ve výkresech C.1.2, a to č. 01 pozemní situace a vytýčení ploch, 02 technické a výškové řešení, vzorové příčné řezy ve výkrese č. 03. Všechny zpevněné plochy jsou vymezeny pro pěší pohyb, případně občasný pojezd vozidlem údržby do 3,5t. Předpokládané materiálové složení, struktura a textura dlažby je popsána i ve výkresové dokumentaci. Před započetím realizace díla budou konkrétní materiály doladěny dle aktuální dostupnosti a nabídky a odsouhlaseny investorem a autorským dozorem. 3

4 Typy povrchů zpevněných ploch: Velkoplošná betonová dlažba (před obchodním domem) - vhodný typ dlažby 400x400x40-45cm, tryskaná nebo broušená, v barvě přírodní (šedé) se strukturou štěrku (kamínků). Celková plocha dlažby 178,6 m2. Betonová dlažba skladebná - vhodný typ dlažby je hladká, přírodní (šedá) s otlučenými hranami, rozměr 210x140x70, min. tloušťka 60mm), celková plocha 256 m2. Klinkerová dlažba, mrazuvzdorná cihla akcentující členění prostoru v kruzích - rozměry 200x100x45 (50)mm, barva červenohnědá, melírovaná, celkem 115 m2. Kamenné kostky mozaika do kruhových pásů, vhodný typ kostka žulová 60x80mm (6/8), žula (granodiorit) zbarvení do okrova (popř. rezavá), na okrajích zpevněných ploch a kolem vnitřní centrální kruhové plochy (pás 0,5m) uložené do betonového lože, celkem 38,8 m2. Kačírek, 8/16 zásyp pod stromy v dlažbě cca 10cm vrstva praného štěrku - kačírku frakce 8/16 bude rozložena jako mulč pod 3 stromy v dlažbě s kořenovou mísou vymezenou dubovu obrubou. Mezi zeminu a štěrk bude vložena geotextilie (cca 200g/m2). Celková plocha prostoru kořenové mísy je 6,9 m2. Vzorové charakteristické řezy skladebné profily viz výkres C.1.2 č. 03. Terasa dřevoplast nachází se před obchodním domem (cukrárnou) je vymezena obdélníkovou plochou o rozměrech 5x10,2m. Budou použita terasová prkna z dřevoplastu (dřevěná moučka + PVC, dřevěná část více než 50%) - podlahové desky hrubé, barva tmavě hnědá, rozměry: 145x25mmx5000mm. Rošt pro ukotvení desek (rovněž dřevoplast), výška konstrukce - 35x6000mm a 80mm. Rošt bude umístěn na betonových dlaždicích (z původní stávající dlažby). Pod terasu je nutné zhotovit zhutněnou vrstvu štěrkopísku, frakce 0/32,o mocnosti 15cm. Od okolí je zhutněný štěrk oddělen novým záhonovým betonovým obrubníkem ukotveným v betonovém loži. Okraje palubky na straně obnažených profilů bude lemována hliníkovou zakončovací lištou (jedná o standardní montážní součást výrobku). Plocha 51,5 m2. Palubka bude zřízena dočasně nad středovou částí kruhové kompozice, na místě budoucího vodního prvku. Povrch bude řešen stejnou technologií, pouze okraje zde nebudou zalištovány. Lem bud tvořit okrajová kamenná mozaika. Rozměry terasy kruh o průměru 3m, tj. 7 m2. dřevoplastová palubka 4

5 Obrubníky: Plastové obrubníky - na oddělení záhonu s výsadbami pokryvných dřevin a trvalek (v severní části plochy) bude použit plastový obrubník tzv. neviditelný obrubník, výška 80mm. Montáž k terénu se obrubníky připevňují pomocí plastových či kovových hřebů. Volba hřebů závisí na terénu (měkčí terén = plastové hřeby, silně kamenitý terén = ocelové hřeby). Na jeden metr je potřeba cca tří hřebů. Napojování obrubníků je díky připravenému zámkovému systému nenáročné a po spojení vzniká kompaktní pás bez mezer. Obrubník se instaluje do výšky povrchu terénu. Umožňuje tak téměř neviditelně oddělit jakékoli povrchy. Obrubník stačí jednoduše na rubové straně nastřihnout a stane se ohebným a lehce tvarovatelným. To umožňuje, podle představ a požadavků, velice snadno formovat vnitřní i vnější oblouky a zatáčky. citace z internetových stránek výrobce. Celkem je nutné položit 39,6 bm plastového obrubníku, přičemž je nutné počítat s 10% na prořezy celkem 44m. Bude řešeno v rámci přípravy stanoviště v rámci sadových úprav. Obrubník betonový zahradní, - rozměry 1000(500)x200x50mm bude použit na oddělení nové dlažby od okolních nezpevněných ploch (trávník, záhony) po obvodu náměstí. Celkem se jedná o 63,7 m. Chodníkový obrubník bude vyvýšen o cca 2cm nad terén, bude ukotven v betonovém loži. Obrubník betonový silniční, - rozměry 250/150/ ,3 m bude použit na oddělení vyvýšeného záhonu a silnice v prostoru křižovatky po obvodu náměstí. Celkem se jedná o 37,3 m. Silniční obrubník bude vyvýšen o cca 12cm nad úroveň navazující vozovky a bude ukotven v betonovém loži. Obrubník betonový silniční přechodový, - rozměry 150/150/1000-4,9 m bude použit na oddělení vozovky a chodníku v místě přechodu pro chodce. Celkem se jedná o 4,9 m. Obrubník bude vyvýšen o cca 2cm nad okolní terén vozovky a chodníku, bude ukotven v betonovém loži. Kamenný (příp.betonový) obrubník vyvýšený vymezuje pásový záhon, který lemuje centrální plochu z jižní strany. Kamenný obrubník bude vytvořen ze žulových (zbarvení přírodní ) pomocí kamenných bloků nebo betonových bloků o rozměrech 50x25x25cm, výška nad okolním terénem je 20cm (zapuštěn o 5 cm pod okolní terén). Celkem se jedná o 43,5 m, tedy o 87 ks kamenných bloků. Kamenné bloky budou položeny na betonový podklad (mocnost 10cm). Obrubník dřevěný tři nově navržená místa pro výsadbu solitérních stromů v dlažbě budou oddělena od okolní dlažby dřevěnými dubovými trámy (hranoly 10x10x250cm), uložené na betonové lože, celkem se jedná o 12ks. Vnitřní část výsadbového prostoru bude vysypána 10cm vrstvou praného kačírku frakce 8/16. vzor dřevěné obruby 5

6 Schody: Betonové stupně - budou osazeny v přímém propojení přechodu pro chodce se středem kruhové plochy náměstí. Jedná se o dva stupně o výšce 15cm, které budou vytvořeny jako z betonových prefabrikátů (s ohledem na zaoblenou hranu schodů bude nutno vybrat vhodný typ výrobku příp. zadat prvek do výroby jako atypický). Přibližné rozměry v. 15 cm, š. 35 cm a délka cca 435 a 428 cm měřeno ve vnějším oblouku (poloměry kruhových výsečí jsou 9,5 a 8,65m). Betonové prefabrikované stupně budou položeny na betonový podklad (mocnost 10cm), pojivo betonová mazanina nebo flexibilní tmel. pod betonovými schody prochází sdružený kabel telekomunikačních sítí, který bude uložen v místech uložení schodů uložen do plastové chráničky s přesahem min. 0,5m na každou stranu od hrany podkladního betonu. Podélný profil: Výškové řešení je zřejmé ze situace. Navržená niveleta chodníků sleduje stávající výškové poměry. Nebylo nutné kreslit podélné profily. Vzorový příčný řez - Příčné profily: Příčný sklon povrchu chodníků je navržen v hodnotě 2%. Stavba navazuje na již schválený projekt stavby II/379 Tišnov Lipůvka 1.stavba, Průtah Drásovem a sousedí s hranou křižovatky silnic II/379 a III/ Lemující silniční betonový obrubník ABO 25/15/100 osazený do betonového lože s boční betonovou opěrou bude na straně upravované plochy v souladu s výše uvedeným projektem. Koruna obrubníku je navržena 12cm nad přilehlým povrchem parkoviště a vozovky. V místě bezbariérového přechodu je osazený obrubník ABO 15/15/100 osazený do betonového lože s boční betonovou opěrou. Tento obrubník je navržen svou korunou 2cm nad přilehlý povrch v místě přechodu. V místě změny výšky obrubníku je osazen přechodový silniční obrubník ABO 15/15/25/100 pravý. Vodící linii tvoří chodníkový obrubník ABO 10/25/100, který je osazen svou korunou 6cm nad přilehlou niveletou chodníku. Varovný a signální pás je navržen u přechodu a nad druhým stupněm schodiště se 2 stupni při vstupu na kruhové náměstíčko je také navržen varovný pás šířky 40cm. Příčné profily jsou zakresleny ve výkrese C.1.2 č. 04. C.1.5 REŽIM POVRCHOVÝCH A PODZEMNÍCH VOD Návrh komunikací a zpevněných ploch se výrazně nedotýká výše uvedených režimů. Povrchové vody jsou svedeny příčným a podélným sklonem plochy do dešťových vpustí na přilehlou komunikaci. Pro odvodnění je využita stávající dešťová vpusť. Část povrchových vod je svedena do přilehlých volných nezpevněných ploch určených k osázení vegetací. C.1.6 NÁVRH DOPRAVNÍCH ZNAČEK A VYBAVENÍ Není nutné navrhovat žádné dopravní značení a jiné vybavení komunikace. C.1.7 ZVLÁŠTNÍ POŽADAVKY A PODMÍNKY NA POSTUP VÝSTAVBY, PŘÍP. ÚDRŽBU Nejsou žádné zvláštní požadavky na postup výstavby či údržbu. C.1.8 VAZBA NA TECHNOLOGICKÉ VYBAVENÍ Nejsou žádné zvláštní vazby na technologické vybavení. C.1.9 ZVLÁŠTNÍ POŽADAVKY A PODMÍNKY NA POSTUP VÝSTAVBY, PŘÍP. ÚDRŽBU Nejsou žádné zvláštní požadavky na postup výstavby či údržbu. C.1.10 STATIKA Statické výpočty pro zpevněné plochy nejsou vyžadovány. C.1.11 ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ Ke všem sousedícím objektům je umožněn bezbariérový přístup, včetně centrální plochy náměstí s posezením. 6
