POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY

Transkript

1 PYROS spol. s r.o. k čj.: PY- 4252/Z-11 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY Z1 Výtisk č. Vypracoval Ing. P. Drápela Podpis HZS Kraje Vysočina Územní odbor: Třebíč Investor: Stavba Objekt Město Moravské Budějovice nám. Míru Moravské Budějovice Optimalizace energetické náročnosti Základní školy Havlíčkova Moravské Budějovice Havlíčkova Moravské Budějovice Razítko autorizační Stran 22 Příloh - Datum 01/2012 Č. zak Razítko firemní Obsah Požárně bezpečnostní řešení stavby projekt pro stavební řízení optimalizace energetické náročnosti budov ZŠ - změna Z1 tel

2 OBSAH 1 Seznam použitých podkladů Podklady dodané objednatelem Podklady opatřené zhotovitelem Všeobecná charakteristika stavby Stručný popis návrhu energetických úspor z hlediska změny projektu stavby Z Zhodnocení technických požadavků, dle kterých je možné volit další postup Zateplení obvodových stěn a cihelného zdiva fasádním kontaktním zateplovacím systémem včetně výměny klempířských fasádních prvků za pozinkovaný plech Stanovení množství uvolněného tepla Konstrukční systém zateplovaného objektu Výměna exteriérových výplňových okenních a dveřních prvků Požární odolnost měněných prvků nosné stavební konstrukce, které zajišťují stabilitu objektu nebo jeho části Šířky nebo výšky požárně otevřených ploch v obvodových stěnách Nově zřizované prostupy stěnami/stropy Nově zřizované prostupy vzduchotechnických zařízení Únikové cesty Elektroinstalace Vytápění Zdravoinstalace Zateplení střech všech pavilonů základní školy Provedení dodatečných tepelných izolací plochých střech s hydroizolační vrstvou Požární odolnost měněných prvků nosné stavební konstrukce, které zajišťují stabilitu objektu nebo jeho části Konstrukce ohraničující únikové cesty Šířky nebo výšky požárně otevřených ploch v obvodových stěnách Nově zřizované prostupy stěnami/stropy Nově zřizované prostupy vzduchotechnických zařízení Únikové cesty Elektroinstalace Vytápění Zdravoinstalace Doplnění světlíků o vícekomůrkový polykarbonát Výměna oken Osazení hromosvodu a úprava hromosvodních svodů Strop prostorů pod 1. NP Závěr... 21

3 1 Seznam použitých podkladů 1.1 Podklady dodané objednatelem Dokumentace a výkresy: Optimalizace energetické náročnosti Základní školy Havlíčkova Moravské Budějovice, Základní škola, Havlíčkova 933, Moravské Budějovice, Hana Váková, STABO MB s.r.o., Jechova Moravské Budějovice, leden 2012 Průvodní a souhrnná technická zpráva, technická zpráva Situace M 1 : 200, půdorysy, pohledy M 1 : Podklady opatřené zhotovitelem ČSN EN Požární klasifikace stavebních výrobků a konstrukcí staveb Část 1: Klasifikace podle výsledků zkoušky reakce na oheň ČSN EN ISO (ČSN ) Zkoušení reakce na oheň Zápalnost stavebních výrobků vystavených přímému působení plamene Část 2: Zkouška malým zdrojem plamene ČSN EN 13823: Zkoušení reakce stavebních výrobků na oheň - Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu ČSN : květen 2009 Požární bezpečnost staveb Nevýrobní objekty ČSN : duben 2009 Požární bezpečnost staveb Společná ustanovení ČSN Požární bezpečnost staveb Výhřevnost hořlavých látek ČSN Změna Z1 Požární bezpečnost staveb Změny staveb ČSN : Požární bezpečnost staveb Shromažďovací prostory Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) v platném znění Zákon č. 133/1985 Sb., o požární ochraně, ve znění pozdějších zákonů Vyhláška č. 246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění Dodatečné zateplování objektů z hlediska požadavků požární bezpečnosti, Kejklíček P., doc. Ing. Kupilík V., listopad 2009 POZNÁMKA: Kontaktní zateplovací systém nebyl použitý konkrétní, z hlediska možnosti výběru dodavatele jako zadávací podmínka investora. Použitý musí být schválený kontaktní zateplovací systém splňující teoreticky stanovené požadované vlastnosti dle požárně bezpečnostního řešení stavby.

4 2 Všeobecná charakteristika stavby Cílem změny Z1 požárně bezpečnostního řešení je stanovení požadavků požární bezpečnosti staveb na vnější tepelně izolační systém objektu budovy základní školy z hlediska provedené revize energetického auditu, jenž stanovil požadavky na další zvýšení mocnosti navrhované tepelné izolace. Zateplení obvodových stěn a cihelného zdiva fasádním kontaktním zateplovacím systémem. Zateplení střechy dodatečnou tepelnou izolací. V případě nutnosti oprav okapových chodníků kolem objektu. Výměna původních oken a vchodových dřevěných dveří za okna a dveře s plastovým komorovým rámem se zasklením izolačním dvojsklem s argonovou výplní. Výměna původních prosvětlení sportovního pavilonu copilitem za prosvětlení polykarbonátovou výplní. Na střeše realizace hromosvodu s napojením na stávající svody. Vyhodnocení, spolu se stanovením základních požadavků požární bezpečnosti staveb je provedeno v souladu s vyhláškou č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění, podle vyhlášky č. 246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) a dle ČSN : 2009, ČSN : 2009, ČSN : 2011 a norem navazujících. V případě dalších změn projektu ve stavebním řešení nebo změn účelu jednotlivých prostor objektu je povinností generálního projektanta provést jeho přehodnocení formou změny nebo doplňku požárně bezpečnostního řešení stavby provedeným autorem tohoto požárně bezpečnostního řešení s povinností odsouhlasení. V opačném případě odpovědný projektant projektového řešení požární bezpečnosti stavby neodpovídá za provedené změny stavby a požárně bezpečnostní řešení stavby je neplatné v plném rozsahu. Budovy základní školy se nachází v obci Moravské Budějovice, Havlíčkova 933, Moravské Budějovice. Předmětem hodnocení je soustava objektů základní školy učebnou pavilon, stravovací pavilon a spojovací krček, sportovní pavilon. Objekty jsou v současné době v celém rozsahu využívány pro potřeby základního školství. Objekty byly projektovány v 80-tých letech a postaveny v první polovině 90-tých let minulého století. Navržené kontaktní tepelně izolační systémy nemění účel užívání budov základní školy. Objekty mají pravidelný obdélníkový půdorys v souhrnné části do tvaru písmene T rozměrů: Učebnový pavilon maximálních rozměrů 27,90 * 99,90 m sestávající s tří vzájemně dilatovaných celků. Jednotlivé sekce vždy tvoří po podlažích provozně uzavřené celky (úsek 1. a 2. stupně, odborné pracovny, vedení školy a studijního centra, centrální šatny). V rozích krajních sekcí jsou umístěna schodiště, která umožňují východ na volné prostranství. Budova má tři užitná nadzemní podlaží s plochou střechou, v části podsklepená. Součástí jsou dva otevřené atriové prostory. Výška objektu stanovená podle ČSN : květen 2009 činí 7,200 m < 12,000 m.

5 Stavba stravovacího pavilonu se spojovacím krčkem je rovněž obdélníkového tvaru maximálních rozměrů 28,30 * 31,50 m. Budova je součástí dvou užitných nadzemních podlaží s plochou střechou. Organizačně je rozdělená na část stravovací a část školní družiny. Budova je komunikačně propojena s učebnovou částí a s tělovýchovnou částí. Výška objektu stanovená podle ČSN : květen 2009 činí 4,225 m < 12,000 m. Sportovní pavilon je také o dvou užitných podlažích celkových rozměrů 31,20 * 25,00 m. Objekt tělovýchovy je rozdělen na část bazénu a část tělocvičnýc. Střecha plochá. Výška objektu stanovená podle ČSN : květen 2009 činí 4,225 m < 12,000 m. Konstrukční systém všech dotčených objektů je shodný. Jedná se o stavby postavené v systému MS-OB, železobetonový montovaný skelet opláštěný sendvičovými panely tl. 260 mm. Příčky jsou provedeny z pálených cihel plných či dutých minimální tloušťky 100 mm. Vodorovná železobetonová konstrukce prefabrikovaná a monolitická. Projektově je značení objektů následující: Označení Objekt Výška objektu Související objekty (podle ČSN ) L Učebnicový pavilon 7,200 m S S Učebnicový pavilon 7,200 m L, P, J P Učebnicový pavilon 7,200 m S J Jídelna s družinou 4,225 m S, T T Tělocvičny, bazén 4,225 m J Objekty jsou využívány pro účely pro které byl postaven v souladu s platnými kolaudačními rozhodnutími. Navrhované úpravy realizace kontaktního zateplovacího systému s dílčí výměnou výplní nemají vliv na způsob využívání objektu ani jeho jednotlivých částí. Podle ČSN se jedná v případě všech budov školy o objekty, jejich výška stanovovaná podle zásad ČSN : květen 2009 čl je menší než 12,000 m. Podle výše uvedené klasifikace je tedy možné řešit dodatečné zateplení obvodových stěn objektu následovně: pro h p 12,00 m. Toto požárně bezpečnostní řešení se vztahuje pouze na prostory dotčené dle projektové dokumentace dodatečného zateplení. 2.1 Stručný popis návrhu energetických úspor z hlediska změny projektu stavby Z1 a. Zateplení pláště budovy sportovního pavilonu certifikovaným zateplovacím systémem EPS tl. 160 mm. b. Zateplení pláště dvou atrií učebnového pavilonu minerální vatou tl. 160 mm. c. Zateplení plochých střech minerální vatou tl. 350 mm se spádovým polystyrenem

6 pro vytvoření spádu pláště střechy tak, aby bylo zajištěné odtékání dešťové vody. d. Výměna všech světlíků za provedení s více komůrkovým polykarbonátem, přičemž stávající výplň z drátoskla zůstane situována pod tímto polykarbonátem (nedojde k jejímu odstranění), výměna oken copilitu obvodové stěny ve sportovním pavilonu za prosvětlení s polykarbonátovou výplní. e. Výměna jedněch dveřních výplní. f. Pod úrovní 1. NP stávající podlahy 1. NP se nachází částečně zasypané prostory (provozně nepřístupné), které umožňují instalaci tepelné izolace tl. 160 mm včetně těchto prostorů ve sportovním pavilonu bazénové části. g. Dozateplení pláště jídelního pavilonu a krčku: navýšení tepelné izolace o EPS tl. 120 mm. h. Dozateplení podhledu u hlavního vstupu: navýšení tepelné izolace o minerální izolaci tl. 60 mm. Související stavební práce představují: i. Provedení úpravy hromosvodů s napojením na stávající svody. 2.2 Zhodnocení technických požadavků, dle kterých je možné volit další postup Lze postupovat dle změny staveb skupiny I v souladu s ČSN : březen 2011 čl. 3.3 písm. c) dodatečné vnější tepelné izolace (i s případnou výměnou oken apod.), provedené podle čl ČSN : Zateplení obvodových stěn a cihelného zdiva fasádním kontaktním zateplovacím systémem včetně výměny klempířských fasádních prvků za pozinkovaný plech Podle ČSN se jedná o objekty o nejvýše třech užitných nadzemních podlažích. Výška objektů (podle ČSN ) činí do 12,000 m. Objekty, které jsou užívány v souladu s platnými kolaudačními rozhodnutími. Učebnový pavilon I. a II. stupně - podle ČSN Příloha A, tab. A.1 se v posuzované budově školy vyskytuje shromažďovací prostor v prostoru šaten, avšak v této části je navrhované výhradně zateplení vnitřního pláště atrií ohraničujícího chodby a učebny. Zároveň je navrhované použití kontaktního zateplení pro vnitřní obvodové stěny atria na minerální bázi. Střecha objektu je zateplovaná komplexně pro všechny objekty komplexu základní školy. Pavilon jídelny se spojovacím krčkem. Plocha jídelny je rozdělena do dvou samostatných prostorů činí 199,9 m 2 a 125,91 m 2. Počet osob určený podle ČSN je pak 142 strávníků a 90 strávníků. Jídelna není shromažďovacím prostorem. Zároveň je navrhované zateplení střešního pláště a zvýšení stávajícího zateplení EPS tl. 100 mm o 120 mm.

7 Objekt sportovního pavilonu plocha tělocvičny činí 584,86 m 2. V tělocvičně se nevyskytuje galerie nebo jeviště. Tělocvična není určená pro víceúčelový provoz, ale výhradně pro tělovýchovu a sport. Počet osob určený podle ČSN je pak 146 cvičenců. Tělocvična není shromažďovacím prostorem. Bazénová hala zaujímá plochu 282,02 m 2. Počet osob stanovený podle ČSN činí 71 osob. Bazénová hala není shromažďovacím prostorem ve smyslu ČSN Šatny tělocvičny, včetně chodeb a sociálních zařízení zaujímají plochu 105,7 m 2 a také nejsou shromažďovacím prostorem. Navržené systémy kontaktního zateplení a výměny výplní v rozsahu dle bodu 2.1 podle výsledků energetického auditu, lze realizovat dle návrhu energetického auditu při dodržení dále uvedených hodnocení dle požární bezpečnosti staveb. Před vlastním zateplením objektu sportovního pavilonu a střech jednotlivých pavilonů je navržená revize, na jejímž základě bude provedené případné opravení stávajícího povrchu obvodového, či střešního pláště. Na takto opravený obvodový plášť bude pak provedeno dodatečné zateplení kontaktním zateplovacím systémem. Navržené úpravy objektů základní školy: Učebnový pavilon - zateplení svislé vnitřní obvodové konstrukce atrií kontaktním minerálním zateplovacím systémem, zateplení ploché střechy minerálním systémem tl. 350 mm s použitím spádového polystyrénu pro vytvoření sklonu střešního pláště, doplnění střešních světlíků o vícekomůrkový polykarbonát a související stavební práce. Jídelna se spojovacím krčkem - zateplení ploché střechy minerálním systémem tl. 350 mm s použitím spádového polystyrénu pro vytvoření sklonu střešního pláště, doplnění zateplení obvodového pláště o další vrstvu EPS tl. 120 mm (ve vymezené části stanovené další v šířce 5,00 m pak vrstva minerální izolace tl. 120 mm) na stávající tl. 100 mm, dozateplení podhledu u hlavního vstupu: navýšení tepelné izolace o minerální izolaci tl. 60 mm, doplnění střešních světlíků o vícekomůrkový polykarbonát a související stavební práce. Sportovní pavilon - zateplení obvodové konstrukce kontaktním zateplovacím systémem na bázi EPS F, zateplení ploché střechy, doplnění střešních světlíků o vícekomůrkový polykarbonát a související stavební práce. Výměna zbývajících oken a dveří. Výměna copilitových oken za okna - prosvětlení obvodové stěny s polykarbonátovou výplní. Strop nezasypaných prostorů po 1. NP (provozně nepřístupné prostory včetně prostorů pod úrovní podlahy stávající bazénové haly) - zateplení stropní konstrukce. POZOR: Z důvodu dotačních požadavků nemá být uváděn konkrétní dodavatel kontaktního tepelněizolačního systému. Dále uváděné projektové hodnoty tedy představují standard, který musí konkrétně vybraný dodavatel doložit platnými certifikáty jím prováděného dodatečného kontaktního

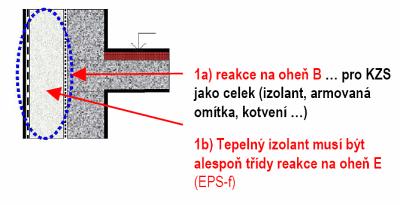

8 zateplovacího systému, který byl použitý. Realizovaný může být jakýkoliv schválený kontaktní zateplovací systém splňující teoreticky stanovené požadované vlastnosti dle požárně bezpečnostního řešení stavby. Zateplení obvodových stěn sportovního pavilonu je navržené v tepelně izolačním systému s polystyrénovými fasádními deskami EPS dle EN tl. 160 mm (samozhášivý stabilizovaný polystyrén se sníženou hořlavostí) a třídy reakce na oheň E (pro tepelně izolační část kontaktního zateplovacího systému, je možné použít třídu reakce na oheň E kontaktně spojenou se zateplovanou stěnou, viz text dále). a) Konstrukce se hodnotí jako ucelený výrobek (povrchová vrstva, tepelná izolace, nosné rošty, upevňovací prvky, popř. další specifikované součásti) a za vyhovující se považují konstrukce, které splňují následující požadavky: 1. konstrukce mající třídu reakce na oheň B, jde-li se o konstrukce s výškovou polohou do h p 12,000 m (aniž by výška upravované obvodové stěny přesáhla úroveň stropní konstrukce podlaží odpovídající této výšce), přičemž výrobek tepelně izolační části musí odpovídat alespoň třídě reakce na oheň E a musí být kontaktně spojený se zateplovanou stěnou; 2. konstrukce mající třídu reakce na oheň A1 nebo A2 v případech nekontaktního spojení s dutinami, které umožňují svislé proudění plynů: nekontaktní spojení není navrhované; 3. povrchová vrstva musí vykazovat index šíření plamene i s = 0 mm.min -1 ; - v úrovni založení zateplovacího systému bude ze spodního povrchu užito výrobků třídy reakce na oheň A1 nebo A2 (např. kovové lišty tloušťky alespoň 0,8 mm) a při zkoušce podle ISO ale s výkonem 50 kw nedojde k výše uvedenému šíření plamene; pokud zateplovací systém je založen pod terénem, nemusí být ověřováno šíření požáru zkouškou podle ISO , ale jen podle bodu a3). Schematické znázornění provedení dodatečného kontaktního zateplovacího systému jako uceleného výrobku třídy reakce B s indexem šíření plamene po povrchu i s = 0,00 mm.min -1.

9 Dodavatel kontaktního zateplovacího systému musí doložit platnými certifikáty a způsobem provedení dodržení výše uvedených návrhových požadavků. Za kontaktní spojení se považují případy, kde mezi tepelnou izolací a povrchem obvodové stěny jsou i vertikální otvory (např. vlivem profilovaného povrchu obvodové stěny), jejichž průřezová plocha v horizontální úrovni není větší než 0,01 m 2 na běžný metr. Úpravami se nemění původní zatřídění druhu konstrukce obvodové stěny a tím ani původní konstrukční systém objektu. Dodatečné tepelné izolace při výšce h p 22,500 m mohou být provedeny nejvýše do úrovně stropní konstrukce podlaží odpovídající této výšce; na výšku stropní konstrukce, atiku, římsu apod. se výškově nebere zřetel. Polystyrény použité na tepelné izolace třídy reakce na oheň E jsou podle ČSN povrchově označeny středním černým pruhem (uprostřed šířky desky); třída F má tento pruh červený. U dodatečných vnějších tepelných izolací stávajících objektů se musí podle bodu a4) prokázat, že nedojde k šíření požáru nejméně u oken nad úrovní h p 12,000 m. Pro posuzované objekty se tato výšková poloha nevyskytuje. Pro projektové řešení budov základní školy nemusí být tento parametr hodnocen. Osoby unikající z objektu nesmí být ohroženy případným odkapáváním či odpadáváním těchto hmot. V souladu s podmínkami ČSN : květen 2009 je nutné při východech sloužících k evakuaci osob na volné prostranství (dveře) provést opatření zabraňující ohrožení osob případným odkapáváním nebo odpadáváním těchto hmot. U dodávaného certifikovaného kontaktního zateplovacího systému (s izolací pěnovým polystyrénem) musí být doloženo, že nedochází k odkapávání plamenně hořících kapek. Podle výsledků zkoušek reakce na oheň, musí systém dosáhnout jako celek klasifikace B - s2, d0 (kde, přídatná klasifikace d0 znamená, že během prvních 600 sekund se při zkoušce podle ČSN EN nevyskytují plamenně hořící kapky a částice). Při zkoušce vystavení tepelnému účinku jednotlivému hořícímu předmětu (podle ČSN EN 13823) se nevytvářejí plamenně hořící kapky; současně se netvoří ani "nehořící" kapky (pěnový polystyrén totiž při působení vyšších teplot výrazně zmenšuje svůj původní objem, až do malých "kapek", které ulpívají na povrchu stěny, kde také odhoří); Struktura pěnového polystyrénu, který za vyšších teplot výrazně snižuje svůj původní objem, nedovoluje, aby z této hořlavé izolace upevněné ve vertikální poloze odpadávaly vlivem požáru kusy těchto hmot (případnému odpadávání teplem nezasažených plastových izolací brání původní lepicí hmota a také stěrková vrstva). Pokud dodavatel kontaktního systému nedoloží klasifikaci klasifikace B - s2, d0, i s = 0,00 mm.min -1, je nutné alespoň v místě únikových východů na stříšku zděné stěny v rozsahu únikového východu, minimálně však v šíři 900 mm s přesahem 900 mm použít hmot třídy reakce A1, A2, tj. kontaktní zateplení na minerální bázi.

10 2.4 Stanovení množství uvolněného tepla Polystyrénové fasádní desky EPS F dle ČSN EN tl. 160 mm: Objemová hmotnost udávaná výrobcem: ρ = 22,5 kg.m -3 Výhřevnost: H = 39 MJ.kg -1 POZNÁMKA: 1) Výhřevnost podle ČSN tab. 1 pol polystyren pěnový. Plošná hmotnost pro tl. 160 mm: m ρ = 0,16 * 22,5 = 3,60 kg.m -2 Množství tepla uvolněného z 1 m 2 : Q = 3,60 * 39 = 140,20 MJ.m -2 Pro navrhovanou tloušťku a typ je množství tepla uvolněného z 1 m 2 fasády menší než 150 MJ.m -2. V souladu s ČSN čl lze tyto obvodové stěny i s provedeným dodatečným zateplením nadále považovat za stěny bez zcela nebo částečně požárně otevřených ploch (v místě zateplení). Rychlost odhořívání PS 1,50 kg.m -2.min Předpokládaná doba odhořívání PS tl. 160 mm: t 1 = (0,16 * 22,5)/1,50 = 2,4 min. Je splněný čl množství tepla uvolněného z 1 m 2 fasády je menší než 150 MJ.m -2, obvodové stěny lze i nadále pokládat, za plochy bez zcela nebo částečně požárně otevřených ploch. Zároveň platí čl ČSN : 2009 Dodatečná tepelná izolace provedená podle ČSN nebo přidružených norem dotčeného typu objektu, může být použita i v požárně nebezpečném prostoru. Doplnění kontaktního zateplení tl. 120 mm na stávající EPS tl. 100 mm. Polystyrénové fasádní desky EPS F dle ČSN EN tl. 100 mm: Objemová hmotnost udávaná výrobcem: ρ = 17,5 kg.m -3 Polystyrénové fasádní desky EPS F dle ČSN EN tl. 120 mm: Objemová hmotnost udávaná výrobcem: ρ = 20,0 kg.m -3 Výhřevnost: H = 39 MJ.kg -1 POZNÁMKA: 2) Výhřevnost podle ČSN tab. 1 pol polystyren pěnový. Plošná hmotnost pro tl. 100 mm: m ρ = 0,10 * 17,5 = 1,75 kg.m -2

11 Množství tepla uvolněného z 1 m 2 : Q = 1,75 * 39 = 68,25 MJ.m -2 Plošná hmotnost pro tl. 120 mm: m ρ = 0,12 * 20,0 = 2,40 kg.m -2 Množství tepla uvolněného z 1 m 2 : Q = 2,40 * 39 = 93,60 MJ.m -2 Celkové množství uvolněného tepla pro skladbu 100 mm mm činí 161,85 MJ.m -2. Pro navrhovanou tloušťku a typ je množství tepla uvolněného z 1 m 2 fasády větší než 150 MJ.m -2 a menší než 350 MJ.m -2. V souladu s ČSN čl se obvodové stěny jídelny se spojovacím krčkem, po provedení dodatečného zateplení nadále považují za částečně požárně otevřené a je nutné nově od těchto stěn vymezit požárně nebezpečný prostor. Zároveň však i nadále platí čl ČSN : 2009 dodatečná tepelná izolace navržená podle ČSN : 2009 čl může být použita i v požárně nebezpečném prostoru. To znamená, že požárně nebezpečný prostor od dotčené dodatečně zateplené stěny nesmí zasahovat sousední požární úsek (učebnový pavilon v rohovém styku), avšak nové zpětné hodnocení od učebnového pavilonu není požadované. Vymezení nového požárně nebezpečného prostoru od kontaktně zateplených stěn s přidaným EPS do celkové tl. 220 mm je provedené v dalším viz kap Rychlost odhořívání PS 1,50 kg.m -2.min Předpokládaná doba odhořívání PS tl. 100 mm: t 10 = (0,10 * 17,5)/1,50 = 1,17 min. Předpokládaná doba odhořívání PS tl. 120 mm: t 12 = (0,12 * 20,0)/1,50 = 1,60 min. Celková doba odhořívání PS mm: t = 2,77 min. Je splněný čl množství tepla uvolněného z 1 m 2 fasády je menší než 150 MJ.m -2, obvodové stěny lze i nadále pokládat, za plochy bez zcela nebo částečně požárně otevřených ploch. Zároveň platí čl ČSN : 2009 Dodatečná tepelná izolace provedená podle ČSN nebo přidružených norem dotčeného typu objektu, může být použita i v požárně nebezpečném prostoru. 2.5 Konstrukční systém zateplovaného objektu Stavba je situována v v obci Moravské Budějovice, Havlíčkova 993, k.ú. Moravské Budějovice. Objekty byly projektovány a kolaudovány ve druhé polovině minulého století. Objekty nejsou řešené jako novostavba s aplikací kontaktního zateplovacího obvodového systému, ale jako stávající stavby, u kterých již bylo vydáno kolaudační rozhodnutí, jež nabylo právní moci. Tj. zateplení budovy je řešené dodatečnou aplikací kontaktního zateplovacího systému.

12 Úpravami podle výše uvedené specifikace se nemění původní zatřídění druhu konstrukce obvodové stěny a tím ani původní konstrukčních systémů objektů. 2.6 Výměna exteriérových výplňových okenních a dveřních prvků Stávající dveře budou vyměněné za nové s plastovým rámem a izolačním dvojsklem s výplní argonem. Stávající kopistové výplně budou rovněž vyměněné za tepelněizolační dvojskla. Členění a rozměry oken a dveří budou zachovány dle stávajících rozměrů, není navrhované zmenšení pod původní rozměry. Rámy oken a dveří budou z plastových profilů. Pro zasklení bude použito izolační dvojsklo. Kování bude použito celoobvodové, otevíravé nebo otevíravé a sklopné. Pro objekt je navržena výměna stávajících výplňových otvorů za výplňové otvory v plastových rámech při zachování stávajícího členění a rozměrů okenních a dveřních otvorů. Nemění se tedy velikost okenních otvorů a dveří tj. zvětšení o 0% což je méně než mezní povolené kritérium 10%. K prosvětlení těchto oken a dveří v obvodových stěnách musí zůstat použito prosklení, nesmí být užito polykarbonátových výplní (tento požadavek se netýká světlíků opatřovaných polykarbonátovou konstrukcí, pod kterými však zůstává zachovaná stávající výplň prosklení drátosklem). Pro sportovní pavilon jsou stanovené samostatné podmínky řešení prosvětlení oken, viz kapitola č tohoto požárně bezpečnostního řešení stavby. POZOR: V souladu s ČSN : 2009 čl měněné vchodové dveře, i když neplní funkci s požární odolností, musí mít ve směru úniku osob kování, které umožní po vyhlášení poplachu (nebo jinak vzniklém ohrožení) otevření uzávěru ručně či samočinně (bez užití jakýchkoliv nástrojů), ať již uzávěr je běžně zamčený, zablokovaný, či jinak zajištění proti vloupání Požární odolnost měněných prvků nosné stavební konstrukce, které zajišťují stabilitu objektu nebo jeho části Navrhovaná výměna oken a dveří nemá vliv na nosné stavební konstrukce objektu, které zajišťují stabilitu objektu nebo jeho části Šířky nebo výšky požárně otevřených ploch v obvodových stěnách Šířky nebo výšky požárně otevřených ploch v obvodových stěnách nejsou navrhovanými úpravami měněné. Rozměry oken, jejich vzájemné vzdálenosti, celkové výšky a šířky budou zachovány dle stávajících stavebních otvorů. Nezvětšují oproti původnímu stavu šířky nebo výšky požárně otevřených ploch zůstávají dle stávajícího stavu.

13 Výjimkou je požadavek na nové hodnocení obvodových stěn jídelního pavilonu se spojovacím krčkem, u kterého se vlivem celkové tl. zateplení mm stává stěna částečně požárně otevřenou plochou. Proto musí být vymezený požárně nebezpečný prostor od této části znovu. Pohled severní / pohled jižní: Vstupní data: Tloušťka pěnového polystyrénu: [mm] Objemová hmotnost pěnového polystyrénu: 20 / 17,5 (18.9) [kg/m 3 ] Rychlost odhořívání pěnového polystyrénu: 1.5 [kg/m 2 /min] Výhřevnost pěnového polystyrénu: 39 [MJ/kg] Předpokládaná šířka sálavé plochy: [mm] Předpokládaná výška sálavé plochy: 4800 [mm] Plocha oken/dveří zasažená požárem: 77.6 [m 2 ] Emisivita okenních/dveřních otvorů: 1.0 [-] Výpočtové p v / ekvivalentní doba trvání požáru: 25 [kg/m 2 ]/[min] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Dispozice sálavé a pohlcující plochy: rovnoběžná Variata výpočtu: Standardní postup Výsledky: Množství tepla uvolněné z vnějšího povrchu - Q: [MJ/m 2 ] Předpokládaná doba hoření pěnového polystyrénu: 9.25 [minut] Teplota v rovině povrchu sálavé plochy - T g : [ C] Hustota tepelného toku v rovině sálání (střed): 43.3 [kw/m 2 ] Polohový faktor: [-] Odstupová vzdálenost (střed sálavé plochy) - d: 5,00 [m] Požárně nebezpečný prostor v pohledu jižním i severním od dodatečně tepelně zateplené stěny činí 5,00 m. Návrh opatření: V rohovém styku s učebnovým pavilonem je pro realizaci stavby nutné: a) provést v pásu 5,00 m (měřeno od styku obvodové stěny učebnového pavilonu) zvýšení kontaktního zateplení tl. 120 mm v provedení z minerálního systému. POZNÁMKA: 3) Z hlediska požární bezpečnosti staveb je rovněž možné provést zvýšení tepelné izolace z EPS tl. 100 mm a 20 mm z minerální izolace (nebo pouze EPS tl. 100 mm bez dodatečné minerální izolace), pro tuto skladbu platí plošná hmotnost pro tl mm: m ρ = 0,20 * 17,5 = 3,50 kg.m -2 ; množství tepla uvolněného z 1 m 2 : Q = 3,50 * 39 = 136,5 MJ.m -2. Pro takto navrhovanou tloušťku a typ je množství tepla uvolněného z 1 m 2 fasády menší než

14 150 MJ.m -2 a stěna zůstává v místě zateplení zcela požárně uzavřenou plochou. Z důvodu snazšího provedení však investor volí variantu provedení zvýšení zateplení v této části v pásu 5,00 m navýšením tl. 120 mm z minerálního systému. Ostatní část zůstává navržená v provedení z EPS Nově zřizované prostupy stěnami/stropy Nové prostupy stěnami nebo stropy nejsou navrhované Nově zřizované prostupy vzduchotechnických zařízení Nové VZT rozvody nejsou zřizované Únikové cesty Jedná se o výměnu při zachování stávajících rozměrů oken a dveří. Nemá vliv na zúžení, prodloužení stávajících únikových cest. Provedení únikových cest se nezhoršuje se oproti původnímu stavu. Zůstávají zachované v souladu se stávajícím stavem. Ohraničující konstrukce v souladu s výše uvedenými ustanoveními Elektroinstalace Nemění se Vytápění Nemění se Zdravoinstalace Navrhovaným řešením se nemění: nejsou nově zřizované prostupy přes požárně dělící konstrukce. 2.7 Zateplení střech všech pavilonů základní školy Střechy - střešní pláště se nachází nad stropy posledního užitného nadzemního podlaží, které vykazují požární odolnost. Navržené je zateplení z minerální izolace typu dle ČSN : 2002 tl. 350 mm. Pod takto položenou vrstvu je navrhované umístění spádového polystyrenu pro vytvoření sklonu střešního pláště. Ve stropech se vyskytují střešní světlíky a střešní plášť ohraničuje v části i volný prostor obou atrií. 2.8 Provedení dodatečných tepelných izolací plochých střech s hydroizolační vrstvou Ploché střechy se nachází nad stropy posledního užitného nadzemního podlaží. Tyto stropy plní funkci požárního stropu. Provede se revize stávajících střešních plášťů a oprava stávající betonové mazaniny. Na původní konstrukci střechy navržené stavební úpravy spočívají v provedení dodatečných tepelných izolací ploché střechy dle ČSN

15 Podle ČSN čl v požárně nebezpečném prostoru musí být střešní plášť buď z konstrukcí druhu DP1 (včetně povrchové vrstvy), nebo se musí prokázat, že střešní plášť nešíří požár a brání vznícení hořlavých částí konstrukce; tomu odpovídá klasifikace třídy reakce na oheň B ROOF (t3) podle ČSN EN Zároveň také ČSN čl stanoví: členění střešních plášťů požárními pásy stanovují články 8.3 a 8.4 ČSN : Přičemž v čl. 8.4 ČSN : 2009 je dále uvedeno: střešní pláště, které nejsou v požárně nebezpečném prostoru a ani se nehodnotí jejich požární uzavřenost (nepožaduje se jejich požární odolnost) mohou tvořit souvislý celek větší než 1500 m 2 bez dalšího členění pokud mají klasifikaci B ROOF (t3) nebo B ROOF (t1) pro požadovaný sklon. To znamená, že pokud celý střešní plášť nevyhovuje klasifikaci B ROOF (t3) nebo B ROOF (t1), musí být rozčleněn na souvislé celky do maximální plochy 1500 m 2 přerušené střešním pásem šíře minimálně 2,40 m (viz čl ČSN : 2009). Podle ČSN : 2009 platí: čl. 8.3 Střešní pláště, které jsou v požárně nebezpečném prostoru (ve smyslu norem řady ČSN 7308.), musí mít klasifikaci B ROOF (t3) pro požadovaný sklon; tyto střešní pláště, jsou-ii druhu DP1, nemusí být členěny požárními pásy do ploch menších než 1500 m 2. POZNÁMKA: Při klasifikaci střešních plášťů B ROOF (t3) je zkušební vzorek zatížen teplem z hořících částí na jeho povrchu při současném působení větru a sálavého tepelného toku. Při hodnocení střešních plášťů jako konstrukcí druhu DP1 se postupuje podle i s ohledem na výrobky horních povrchů. Požárně uzavřené plochy střešních plášťů musí vždy vykazovat požadovanou požární odolnost ze spodní strany a to podle normových ustanovení (včetně zasklených světlíků apod.). Podle norem řady ČSN se stanoví požární otevřenost střešních plášťů v závislosti na jejich skladbě a vykazované požární odolnosti. Čl. 8.4 Střešní pláště, které nejsou v požárně nebezpečném prostoru a ani se nehodnotí jejich požární uzavřenost (nepožaduje se jejich požární odolnost) mohou tvořit souvislý celek větší než 1500 m 2 bez dalšího členění, pokud mají klasifikaci B ROOF (t3) nebo B ROOF (t1) pro požadovaný sklon. Pokud se střešní pláště mají členit požárními pásy, musí být tyto pásy v šířce alespoň 2,0 m druhu DP1 podle POZNÁMKA Při klasifikaci střešního pláště B ROOF (t1)je zkušební vzorek zatížen teplem jen z hořících částí. Požární pásy mohou být nahrazeny jinými úpravami podle ČSN nebo ČSN Zároveň je tato problematika řešená rovněž ve vyhlášce č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění vyhlášky č. 268/2011, kterou se mění vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb. Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění 7 odst. 1) stanoví: Střešní plášť musí být klasifikován podle české technické normy uvedené v příloze

16 č. 1 části 6 bodu 3. Střešní plášť, který se nachází v požárně nebezpečném prostoru, musí být navržen s klasifikací B ROOF (t3). Střešní plášť, který se nenachází v požárně nebezpečném prostoru, musí být navržen s klasifikací B ROOF (t1). Při navrhování střešního pláště se vychází z požadovaného sklonu podle české technické normy uvedené v příloze č. 1 části 6 bodu 3. Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění 11 odst. 1) stanoví: U požárních úseků stavby musí být vymezen požárně nebezpečný prostor a stanovena odstupová vzdálenost podle českých technických norem uvedených v příloze č. 1 části 2. Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění 25 odst. 1) stanoví: Při navrhování stavby pro výrobu nebo skladování se postupuje podle české technické normy uvedené v příloze č. 1 části 1 bodech 2 a 6, pokud není dále stanoveno jinak. Na základě výše uvedených požadavků vyhlášky č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění a platných ČSN jsou proto navržené skladby střešního pláště: a) původní železobetonová stropní konstrukce, izolace z EPS spádového, minerální izolace tl. 350 mm, separační tkanina skelné rouno a folie z měkčeného PVC tl. 1,5 mm - skladba pro střešní plášť umístěný mimo požárně nebezpečný prostor splňující klasifikaci B ROOF (t1); b) původní železobetonová stropní konstrukce, izolace z EPS spádového, minerální izolace tl. 350 mm, separační tkanina skelné rouno a folie z měkčeného PVC tl. 1,5 mm, skladba pro střešní plášť umístěný v požárně nebezpečném prostoru vyhovující klasifikaci B ROOF (t3) a pro střešní plášť rozdělující plochu střešního pláště na úseky do 1500 m 2 v šíři pruhu minimálně 2,40 m. Dodržení požadované klasifikace B ROOF (t1) a B ROOF (t3) dokládá dodavatel platným certifikátem (viz např. systémy ve standardu FATRAFOL s možnou tl. EPS desky až do tl. 220 mm pro klasifikaci B ROOF (t3) při dodržení vnější skladby střešního pláště dle systému FATRAFOL. Pod vrstvou tepelné minerální izolace tl. 350 mm je použitá spádová izolace střešního pláště na bázi polystyrenu EPS tl. do 260 mm, což je možné při splnění uvedených požadavků z hlediska požární bezpečnosti staveb. Navržená skladba řeší tedy variantu zateplení vymezené části střešního pláště mimo požárně nebezpečný prostor polystyrénem tl. 260 mm. Tepelně izolační vrstva z polystyrenu EPS 100S STABIL tl. 260 mm třídy reakce E, vyhovuje. Polystyrénové desky tl. 260 mm: Objemová hmotnost: ρ = 30 kg.m -3 Výhřevnost: H = 39 MJ.kg -1

17 POZNÁMKA: 1) Výhřevnost podle ČSN tab. 1 pol polystyren pěnový. 2) Plošná hmotnost pro tl. 260 mm: m ρ = 0,260 * 30 = 7,80 kg.m -2 Množství tepla uvolněného z 1 m 2 : Q = 7,80 * 39 = 304,2 MJ.m -2 Množství uvolněného tepla nad konstrukcí s požární odolností REI 45 DP1 v provedení části spádové tepelně izolační vrstvy s EPS tl. 260 mm: pro navrhovanou tloušťku je množství tepla uvolněného z 1 m 2 fasády větší než 150 MJ.m -2 a menší než 350 MJ.m -2. Zároveň se však jedná o skladbu, která se vyskytuje ohraničena konstrukčními částmi třídy reakce A1, A2 (minerální izolace tl. 350 mm se vyskytuje nad spádovým polystyrenem). Ve smyslu hodnocení dle ČSN Příloha A čl. A.2, tab. A.10 se jedná o výrobek, který je při běžném použití plně zakryt anorganickým střešním materiálem deskami z minerální vlny skutečné tl. 350 mm > 40 mm, a proto je možné tuto skladbu použít Požární odolnost měněných prvků nosné stavební konstrukce, které zajišťují stabilitu objektu nebo jeho části Konstrukce minerální izolace se spádovou vrstvou polystyrenu se nachází nad stropem ve funkci požárně dělící. To znamená, že není požadované navržení nových konstrukcí ve funkci pro zajištění požární odolnosti Konstrukce ohraničující únikové cesty Konstrukce ohraničující únikové cesty nejsou navrhovanou úpravou prostoru střešního pláště dotčené. Konstrukce střechy - střešního pláště se nachází nad stropní konstrukcí. Navrhovaná minerální izolace se spádovým polystyrenem a střešní fólií nemá vliv na konstrukce ohraničující únikové cesty. Konstrukce použité pro dotčený prostor nejsou navrhovanými úpravami zhoršeny oproti původnímu stavu Šířky nebo výšky požárně otevřených ploch v obvodových stěnách Šířky nebo výšky požárně otevřených ploch v obvodových stěnách nejsou navrhovanými úpravami měněné. Nezvětšují oproti původnímu stavu šířky nebo výšky požárně otevřených ploch o více než 10%. Všechny stávající požárně otevřené plochy respektive jejich rozměry zůstávají zachovány Nově zřizované prostupy stěnami/stropy Jedná se o zateplení střešního prostoru. Nemá vliv na způsob provedení stávajících stropních konstrukcí. Nové prostupy stěnami nebo stropy nejsou navrhované.

18 2.8.5 Nově zřizované prostupy vzduchotechnických zařízení Nové VZT rozvody nejsou zřizované. POZOR: Veškeré stávající prostupy z vnitřních prostor - prostupy stropem z posledního užitného nadzemního podlaží do podstřešního prostoru musí být zkontrolovány a v případě porušení protipožárně dotěsněny s požární odolností EI 30 (jedná se o VZT průduchy, elektroinstalace, prostupy ZTI): protipožární dotěsnění je požadované, aby bylo zabráněno přenosu požáru ze střešního prostoru do posledního užitného nadzemního podlaží. Pro elektrická zařízení umístěná na hořlavých podkladech a v nich platí ČSN Únikové cesty Jedná se o zateplení střešního prostoru. Nemá vliv na zúžení, prodloužení stávajících únikových cest. Provedení únikových cest se nezhoršuje se oproti původnímu stavu. Zůstávají zachované v souladu se stávajícím stavem. Ohraničující konstrukce v souladu s výše uvedenými ustanoveními Elektroinstalace Nemění se. Provedení elektrických zařízení v navrhované tepelně izolační vrstvě musí odpovídat ČSN , stupně ochrany krytem ČSN EN Pro elektrická zařízení umístěná na hořlavých podkladech a v nich platí ČSN Bude upravovaná jímací soustava hromosvodů v souvislosti s navrhovaným kontaktním zateplovacím systémem. Na novém provedení střech je navržená realizace nového rozvodu hromosvodu. Jímače budou použité stávající od fasády a napojené na zemnící tyče při zachování zkušebních svorek. Stávající zemnící soustava. Jímací soustava dle EN pro ochranu před bleskem. Po realizaci je navržená nová revize upraveného rozvodu jímací soustavy hromosvodů. Provedení musí odpovídat ČSN EN , 2, 3, 4. Po provedení úprav je nutné provedení nové revize jímací soustavy bleskosvodu Vytápění Nemění se Zdravoinstalace Navrhovaným řešením se nemění: nejsou nově zřizované prostupy přes požárně dělící konstrukce. 2.9 Doplnění světlíků o vícekomůrkový polykarbonát Doplnění světlíků je navržené ve skladbě všech zateplovaných střešních plášťů. Původní světlíky jsou v provedení se zasklením sklem s drátěnou vložkou situovanou v rovině stropní konstrukce.

19 Tyto světlíky nejsou rušené. Navrhovaný vícekomorový polykarbonát je nad touto stávající konstrukcí světlíků. Při zachování stávající konstrukce s drátosklem pod navrhovanými vícekomorovými polykarbonáty bez dodatečných požadavků na způsob provedení a druh polykarbonátu. POZOR: Pokud by v průběhu realizace stavby bylo toto rozhodnutí změněné, musí použitý polykarbonát vyhovovat klasifikačnímu kriteriu: polykarbonátové desky ve standardu typu třídy reakce na oheň B. Index šíření plamene po povrchu i s = 0,00 mm.min -1, neodkapávající a neodpadávající hořící. Pro případ odpadávání nehořících opatření ochranou síťovinou s oky, které splní požadované parametry i bez nutnosti zachování stávajícího drátoskla pod polykarbonátovou výplní střešních světlíků. Tyto úpravy však nesmí být použito v prostorech chráněných únikových cest. Z hlediska nutnosti klasifikace střešního pláště B ROOF (t3) je provedené vymezení požárně nebezpečného prostoru jednotlivých světlíků. Z hustoty tepelného toku pak stanovuji odstupovou vzdálenost, která vymezuje požárně nebezpečný prostor. Odstupové vzdálenosti Výpočet podle plošné hustoty tepelného toku (ČSN ) Mezní plošná hustota tepelného toku 18,5 kw.m -2 Objekt / Prostory T N ( o C) l (m) h u (m) p o I (0) (kw.m -2 ) Ψ Odstup (m) Střešní rovina Světlík ,40 2,00 100% 87,57 0,211 4,15 Světlíky skupina ,64 2,00 51,3% 87,57 0,411 2,18 Světlík 842 5,45 2,00 100% 87,57 0,211 3,36 Světlík malý 842 1,20 2,00 100% 87,57 0,210 1,66 Světlík malý 842 0,87 2,00 100% 87,57 0,209 1,38 Dvojice světlíků malých 842 2,61 2,00 50,6% 87,57 0,416 1,50 Trojice světlíků malých 842 5,53 2,00 40% 87,57 0,526 1,49 Pro velké světlíky (půdorysu 11,40 * 1,80 a 11,40 * 3,60 m) platí, že střešní plášť od světlíku musí vyhovovat klasifikaci B ROOF (t3) ve vzdálenosti do 4,15 m od světlíku, navržené 4,20 m včetně od kratší strany světlíku vyhovuje. Pro střední světlík (půdorysu 5,45 * 3,20 m) platí, že střešní plášť musí vyhovovat klasifikaci B ROOF (t3) ve vzdálenosti do 3,36 m od světlíku, navržené 3,40 m včetně od kratší strany světlíku vyhovuje. Pro malé světlíky (půdorysu 0,87 * 1,20 m) platí, že střešní plášť musí vyhovovat klasifikaci B ROOF (t3) ve vzdálenosti do 1,50 m od světlíku, navržené 1,50 m včetně od kratší strany světlíku vyhovuje. Plocha atriových prostorů je nezastřešená. Uplatněný je postup podle čl ČSN ve vazbě na čl platí, že střešní plášť musí vyhovovat klasifikaci B ROOF (t3) ve vzdálenosti do 2,40 m od okraje atriového prostoru, navržené je 2,50 m, vyhovuje.

20 Ostatní skladba střešního pláště může být a je navržena v klasifikačním provedení B ROOF (t1) dle vyhlášky č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, v platném znění 7 odst. 1) stanoví: střešní plášť, který se nenachází v požárně nebezpečném prostoru, musí být navržen s klasifikací B ROOF (t1) Výměna oken Stávající copilitové prosklení sportovního pavilonu bude vyměněné za nové s plastovým rámem a s výplní s polykarbonátem. Plocha a rozměry oken nebudou zvětšeny nad stávající hodnoty (nezvětšují se). Rámy oken budou z plastových profilů. Pro prosvětlení bude použito komůrkového polykarbonátu. Kování bude použito celoobvodové, otevíravé nebo otevíravé a sklopné. Pro objekt je navržena výměna stávajících prosvětlení sportovního pavilonu za okna plastová při nezvětšování plochy a rozměrů okenních otvorů. Nemění se, tedy velikost okenních otvorů tj. zvětšení o 0%, což je méně než mezní povolené kritérium 10%. K prosvětlení těchto oken sportovního pavilonu nově nezůstává použito prosklení, je užito polykarbonátových výplní. Proto je nutné provést rovněž další hodnocení z hlediska požární bezpečnosti staveb. Ve smyslu požárně otevřených ploch nemá použití polykarbonátových výplní vliv na stanovení velikosti požárně nebezpečného prostoru a rovněž nemění podmínky provětrávání v případě požáru v požárním úseku tělovýchovného pavilonu. Tyto polykarbonátové výplně jsou umísťované ve svislé stavební konstrukci. Objekt sportovního pavilonu plocha tělocvičny činí 584,86 m 2. V tělocvičně se nevyskytuje galerie nebo jeviště. Tělocvična není určená pro víceúčelový provoz, ale výhradně pro tělovýchovu a sport. Počet osob určený podle ČSN je pak 146 cvičenců. Tělocvična není shromažďovacím prostorem. Bazénová hala zaujímá plochu 282,02 m 2. Počet osob stanovený podle ČSN činí 71 osob. Bazénová hala není shromažďovacím prostorem ve smyslu ČSN Šatny tělocvičny, včetně chodeb a sociálních zařízení zaujímají plochu 105,7 m 2 a také nejsou shromažďovacím prostorem. Omezení z hlediska ČSN v posuzovaném případě není uplatňované, neboť se na dotčené prostory tato ČSN nevztahuje. Ze sportovního pavilonu není vedena chráněná úniková cesta. Z úrovně 1. NP i 2 NP jsou vedené dvě nechráněné únikové cesty. Omezení z hlediska ČSN : 2009 čl odst. 3 se na posuzovaný případ nevztahuje. Celková půdorysná plocha požárního úseku tělocvičny činí více než 500 m 2, přičemž zároveň na jednu osobu připadá plocha 4,00 m 2 tj. sic více než 2,0 m 2, avšak méně než 5,0 m 2. Jedná se o případ, na nějž se uplatňují požadavky dle čl ČSN : 2009 v souladu s čl cit. ČSN tj. zatřiďují se do skupiny U2: pro polykarbonátové výplně oken nesmí být užito

21 výrobků třídy reakce na oheň D až F a index šíření plamene po povrchu i s musí být menší než 100,0 mm.min -1. Lze užít např. polykarbonáty ve standardu MARLON třídy reakce B, s1, d0, vykazující i s = 0,00 mm.min -1, jenž zároveň jako hořící neodpadává a neodkapává, či jiný certifikovaný systém splňující požadavky ČSN : 2009 na třídu reakce na oheň a index šíření plamene po povrchu Osazení hromosvodu a úprava hromosvodních svodů Je upravovaná jímací soustava hromosvodů v souvislosti s navrhovaným kontaktním zateplovacím systémem. Jímače budou zapuštěné do trubek pod izolantem a napojené na zemnící tyče při zachování zkušebních svorek. Stávající zemnící soustava. Jímací soustava dle EN pro ochranu před bleskem. Bude upravovaná jímací soustava hromosvodů v souvislosti s navrhovaným kontaktním zateplovacím systémem. Na novém provedení střech je navržená realizace nového rozvodu hromosvodu. Jímače budou použité stávající od fasády a napojené na zemnící tyče při zachování zkušebních svorek. Stávající zemnící soustava. Jímací soustava dle EN pro ochranu před bleskem. Po realizaci je navržená nová revize upraveného rozvodu jímací soustavy hromosvodů. Provedení musí odpovídat ČSN EN , 2, 3, 4. Po provedení úprav je nutné provedení nové revize jímací soustavy bleskosvodu. Provedení dle projektu stavební části bez dodatečných požadavků z hlediska požární bezpečnosti staveb Strop prostorů pod 1. NP Navržené je zateplení stropních desek stropu pod 1. NP včetně desek stropu pod 1. PP bazénové haly. Toto zateplení je navrhované v provozně nepřístupných prostorech, které měly být dle původní projektové dokumentace z 80-tých let kompletně zasypány. Při průzkumech však bylo zjištěné, že tyto prostory byly zasypané pouze částečně a v částech zůstaly provzdušněné kapsy, které působí jako tepelný most, a proto je nutné provést i jejich zateplení. Jedná se o části, které jsou provozně nepřístupné, nevyužívané a nesloužící pro pobyt osob (v části kapes je světlá výška cca 1,40 m). Zateplení bude prováděné pod železobetonovou stropní konstrukci tvořící podlahu 1. NP v místě těchto prostorů. Z hlediska ČSN , ČSN je možné provést zateplení těchto prostorů na bázi EPS tl. 160 mm bez nutnosti dalších opatření. 3 Závěr Provedená vyhodnocení a navržená opatření dle změny Z1 projektu stavby je nutné dodržet při realizaci stavby. V případě dalších změn projektu ve stavebním řešení nebo změn účelu jednotlivých prostor, které jsou předmětem vyhodnocení tohoto požárně bezpečnostního řešení stavby je povinností generálního projektanta provést přehodnocení formou změny

22 nebo doplňku požárně bezpečnostního řešení provedeným autorem tohoto požárně bezpečnostního řešení stavby s povinností odsouhlasení. Při realizaci stavby je možné navržený systém a rozsah úprav provést (pro posuzovanou podlažnost a typ objektů) na obvodové stěny objektu při dodržení vymezení požárně bezpečnostních řešení projektové části z hlediska podlažnosti objektu při aplikaci navrženého kontaktního zateplovacího systému pro obvodové stěny a dle podmínek pro jeho aplikaci na základě platných certifikátů zvoleného dodavatele stavby. Dodržet materiálové provedení ostatních stavebních konstrukcí a vlastnosti dokladovat příslušnými certifikáty vydanými na základě zkoušek a atestů požárně technických charakteristik a vlastností. Zejména se jedná: 1) Užít kontaktní zateplovací systém pro dodatečné zateplení a střešního pláště dle podmínek pro jeho aplikaci uvedených ve vyhodnocení požárně bezpečnostního řešení stavby a vlastnosti dokladovat příslušnými certifikáty vydanými na základě zkoušek a atestů požárně technických charakteristik a vlastností. 2) Dodržet materiálové provedení pro jednotlivé navrhované úpravy v souladu s podmínkami požárně bezpečnostního řešení dle projektu stavební části.
