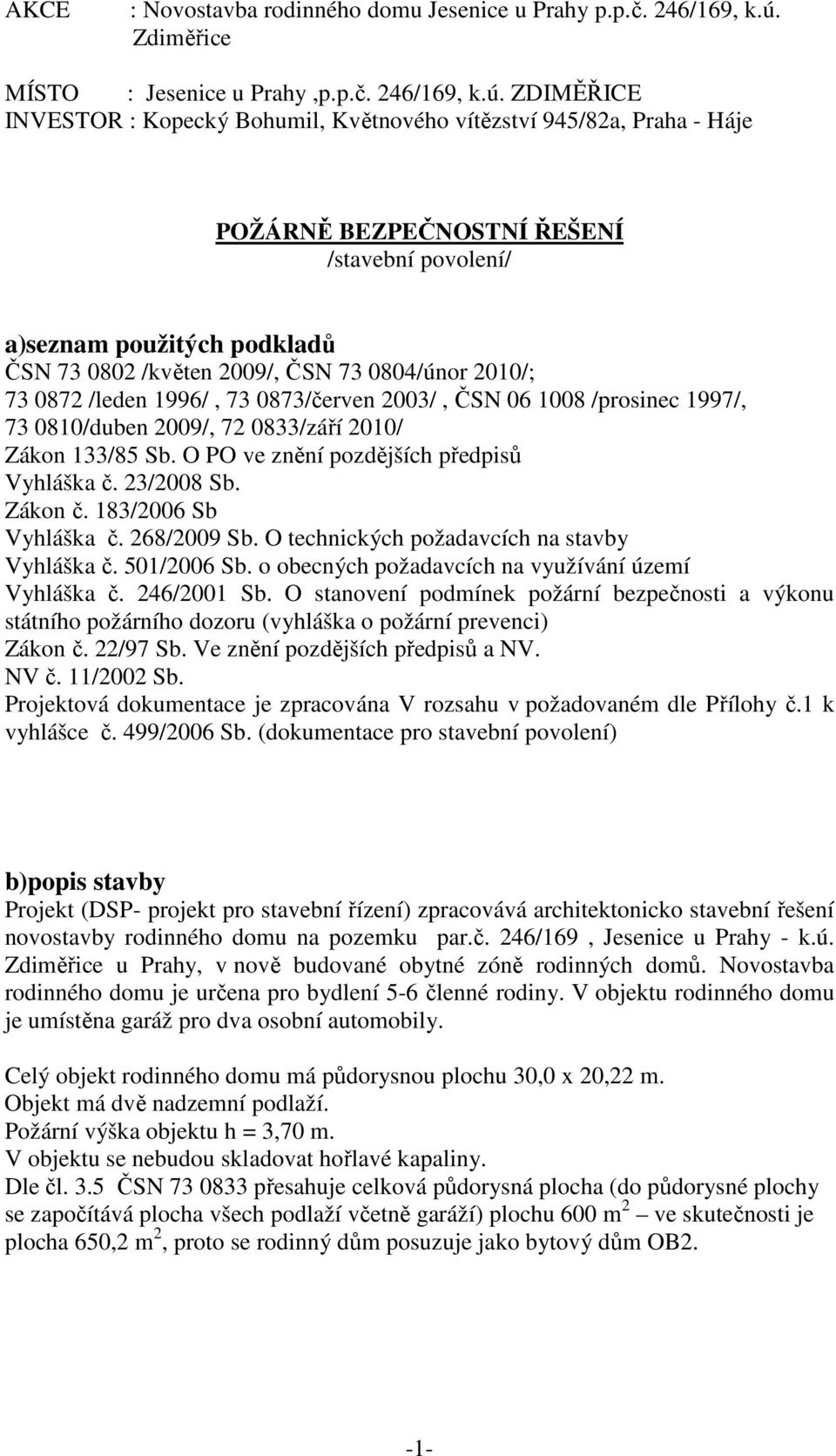

1 AKCE : Novostavba rodinného domu Jesenice u Prahy p.p.č. 246/169, k.ú. Zdiměřice MÍSTO : Jesenice u Prahy,p.p.č. 246/169, k.ú. ZDIMĚŘICE INVESTOR : Kopecký Bohumil, Květnového vítězství 945/82a, Praha - Háje POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ /stavební povolení/ a)seznam použitých podkladů ČSN /květen 2009/, ČSN /únor 2010/; /leden 1996/, /červen 2003/, ČSN /prosinec 1997/, /duben 2009/, /září 2010/ Zákon 133/85 Sb. O PO ve znění pozdějších předpisů Vyhláška č. 23/2008 Sb. Zákon č. 183/2006 Sb Vyhláška č. 268/2009 Sb. O technických požadavcích na stavby Vyhláška č. 501/2006 Sb. o obecných požadavcích na využívání území Vyhláška č. 246/2001 Sb. O stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Zákon č. 22/97 Sb. Ve znění pozdějších předpisů a NV. NV č. 11/2002 Sb. Projektová dokumentace je zpracována V rozsahu v požadovaném dle Přílohy č.1 k vyhlášce č. 499/2006 Sb. (dokumentace pro stavební povolení) b)popis stavby Projekt (DSP- projekt pro stavební řízení) zpracovává architektonicko stavební řešení novostavby rodinného domu na pozemku par.č. 246/169, Jesenice u Prahy - k.ú. Zdiměřice u Prahy, v nově budované obytné zóně rodinných domů. Novostavba rodinného domu je určena pro bydlení 5-6 členné rodiny. V objektu rodinného domu je umístěna garáž pro dva osobní automobily. Celý objekt rodinného domu má půdorysnou plochu 30,0 x 20,22 m. Objekt má dvě nadzemní podlaží. Požární výška objektu h = 3,70 m. V objektu se nebudou skladovat hořlavé kapaliny. Dle čl. 3.5 ČSN přesahuje celková půdorysná plocha (do půdorysné plochy se započítává plocha všech podlaží včetně garáží) plochu 600 m 2 ve skutečnosti je plocha 650,2 m 2, proto se rodinný dům posuzuje jako bytový dům OB2. -1-

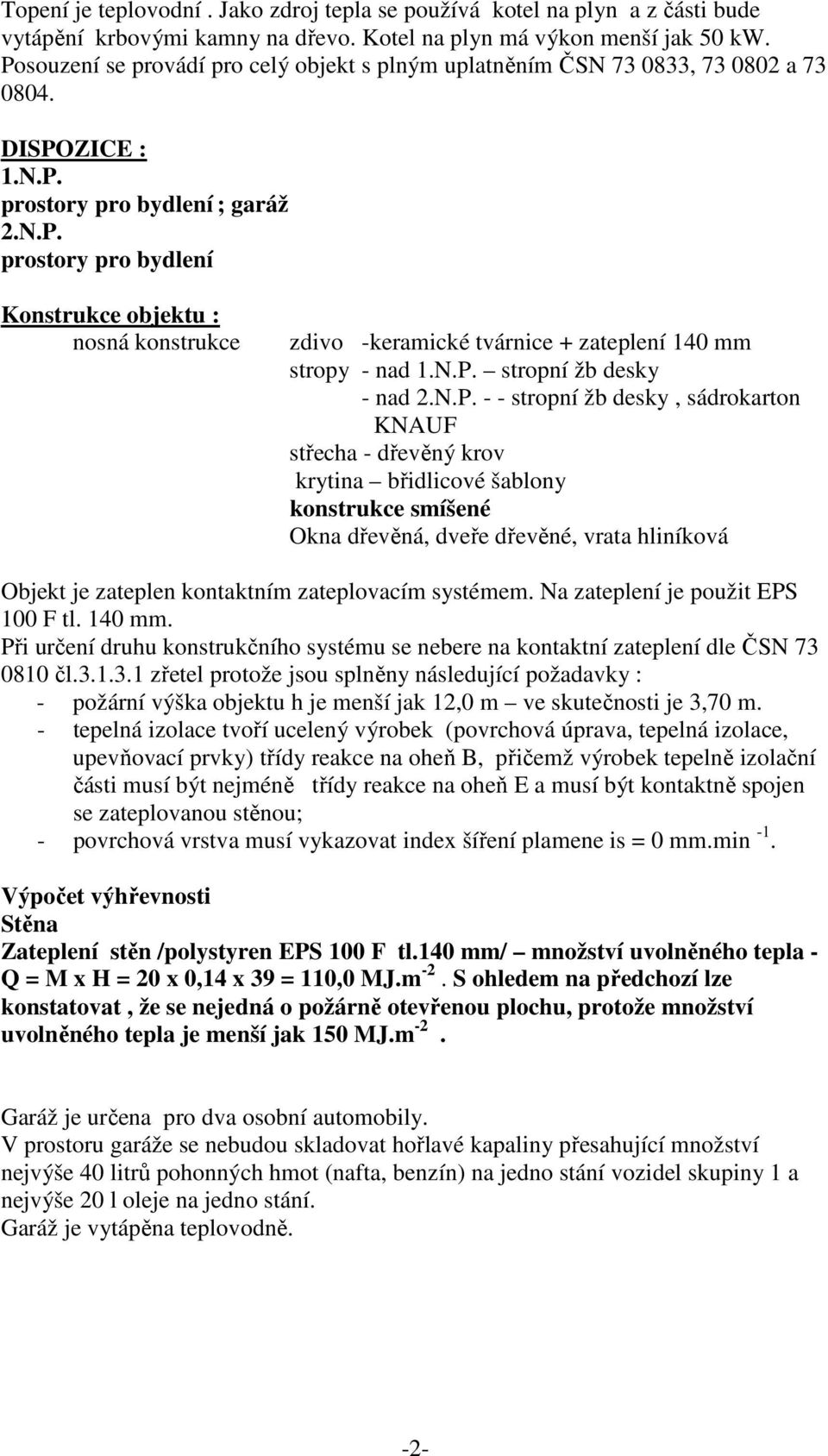

2 Topení je teplovodní. Jako zdroj tepla se používá kotel na plyn a z části bude vytápění krbovými kamny na dřevo. Kotel na plyn má výkon menší jak 50 kw. Posouzení se provádí pro celý objekt s plným uplatněním ČSN , a DISPOZICE : 1.N.P. prostory pro bydlení ; garáž 2.N.P. prostory pro bydlení Konstrukce objektu : nosná konstrukce zdivo -keramické tvárnice + zateplení 140 mm stropy - nad 1.N.P. stropní žb desky - nad 2.N.P. - - stropní žb desky, sádrokarton KNAUF střecha - dřevěný krov krytina břidlicové šablony konstrukce smíšené Okna dřevěná, dveře dřevěné, vrata hliníková Objekt je zateplen kontaktním zateplovacím systémem. Na zateplení je použit EPS 100 F tl. 140 mm. Při určení druhu konstrukčního systému se nebere na kontaktní zateplení dle ČSN čl zřetel protože jsou splněny následující požadavky : - požární výška objektu h je menší jak 12,0 m ve skutečnosti je 3,70 m. - tepelná izolace tvoří ucelený výrobek (povrchová úprava, tepelná izolace, upevňovací prvky) třídy reakce na oheň B, přičemž výrobek tepelně izolační části musí být nejméně třídy reakce na oheň E a musí být kontaktně spojen se zateplovanou stěnou; - povrchová vrstva musí vykazovat index šíření plamene is = 0 mm.min -1. Výpočet výhřevnosti Stěna Zateplení stěn /polystyren EPS 100 F tl.140 mm/ množství uvolněného tepla - Q = M x H = 20 x 0,14 x 39 = 110,0 MJ.m -2. S ohledem na předchozí lze konstatovat, že se nejedná o požárně otevřenou plochu, protože množství uvolněného tepla je menší jak 150 MJ.m -2. Garáž je určena pro dva osobní automobily. V prostoru garáže se nebudou skladovat hořlavé kapaliny přesahující množství nejvýše 40 litrů pohonných hmot (nafta, benzín) na jedno stání vozidel skupiny 1 a nejvýše 20 l oleje na jedno stání. Garáž je vytápěna teplovodně. -2-

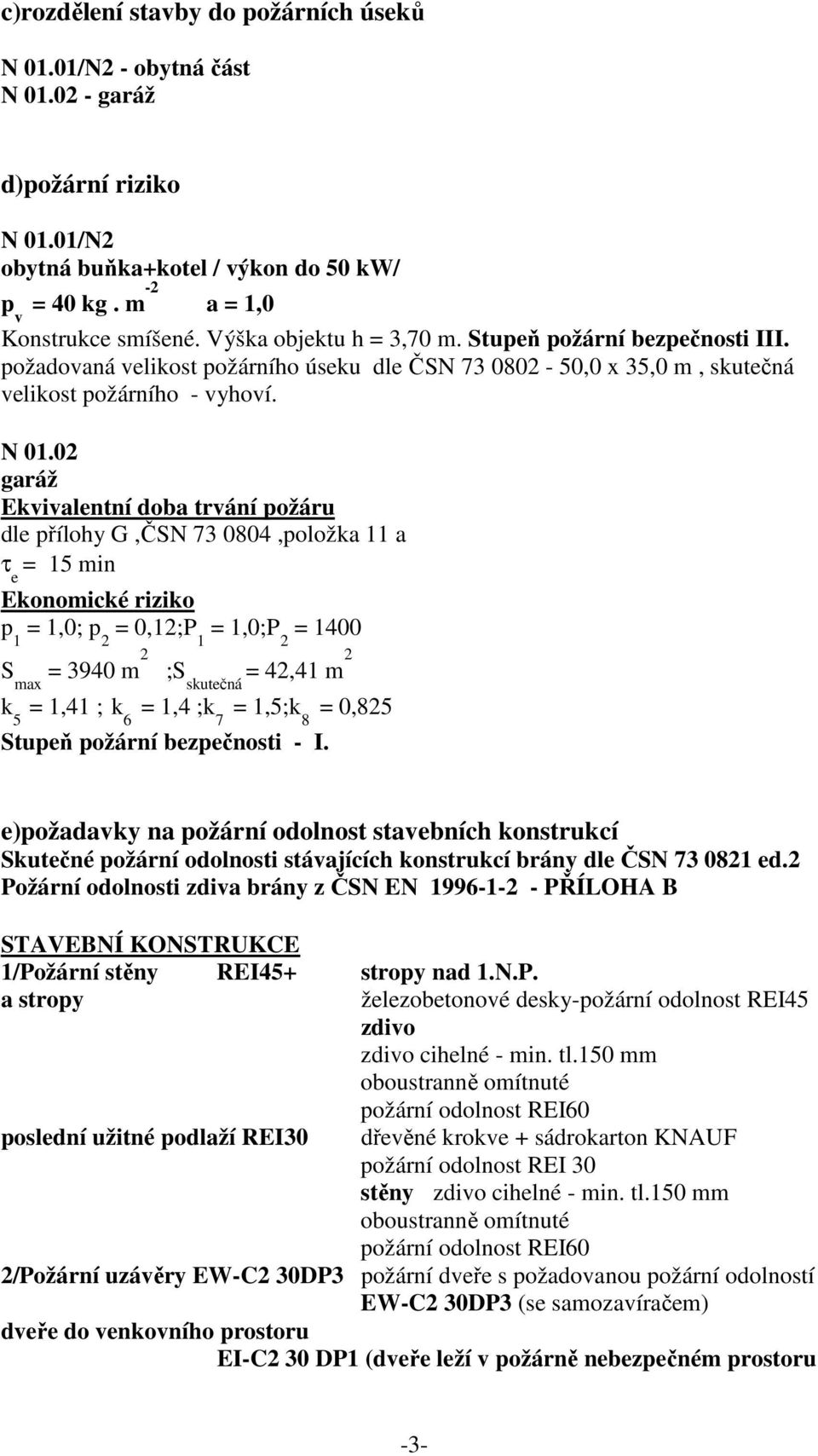

3 c)rozdělení stavby do požárních úseků N 01.01/N2 - obytná část N garáž d)požární riziko N 01.01/N2 obytná buňka+kotel / výkon do 50 kw/ p v = 40 kg. m -2 a = 1,0 Konstrukce smíšené. Výška objektu h = 3,70 m. Stupeň požární bezpečnosti III. požadovaná velikost požárního úseku dle ČSN ,0 x 35,0 m, skutečná velikost požárního - vyhoví. N garáž Ekvivalentní doba trvání požáru dle přílohy G,ČSN ,položka 11 a τ e = 15 min Ekonomické riziko p 1 = 1,0; p 2 = 0,12;P 1 = 1,0;P 2 = 1400 S max = 3940 m 2 ;S skutečná = 42,41 m 2 k 5 = 1,41 ; k 6 = 1,4 ;k 7 = 1,5;k 8 = 0,825 Stupeň požární bezpečnosti - I. e)požadavky na požární odolnost stavebních konstrukcí Skutečné požární odolnosti stávajících konstrukcí brány dle ČSN ed.2 Požární odolnosti zdiva brány z ČSN EN PŘÍLOHA B STAVEBNÍ KONSTRUKCE 1/Požární stěny REI45+ stropy nad 1.N.P. a stropy železobetonové desky-požární odolnost REI45 zdivo zdivo cihelné - min. tl.150 mm oboustranně omítnuté požární odolnost REI60 poslední užitné podlaží REI30 dřevěné krokve + sádrokarton KNAUF požární odolnost REI 30 stěny zdivo cihelné - min. tl.150 mm oboustranně omítnuté požární odolnost REI60 2/Požární uzávěry EW-C2 30DP3 požární dveře s požadovanou požární odolností EW-C2 30DP3 (se samozavíračem) dveře do venkovního prostoru EI-C2 30 DP1 (dveře leží v požárně nebezpečném prostoru -3-

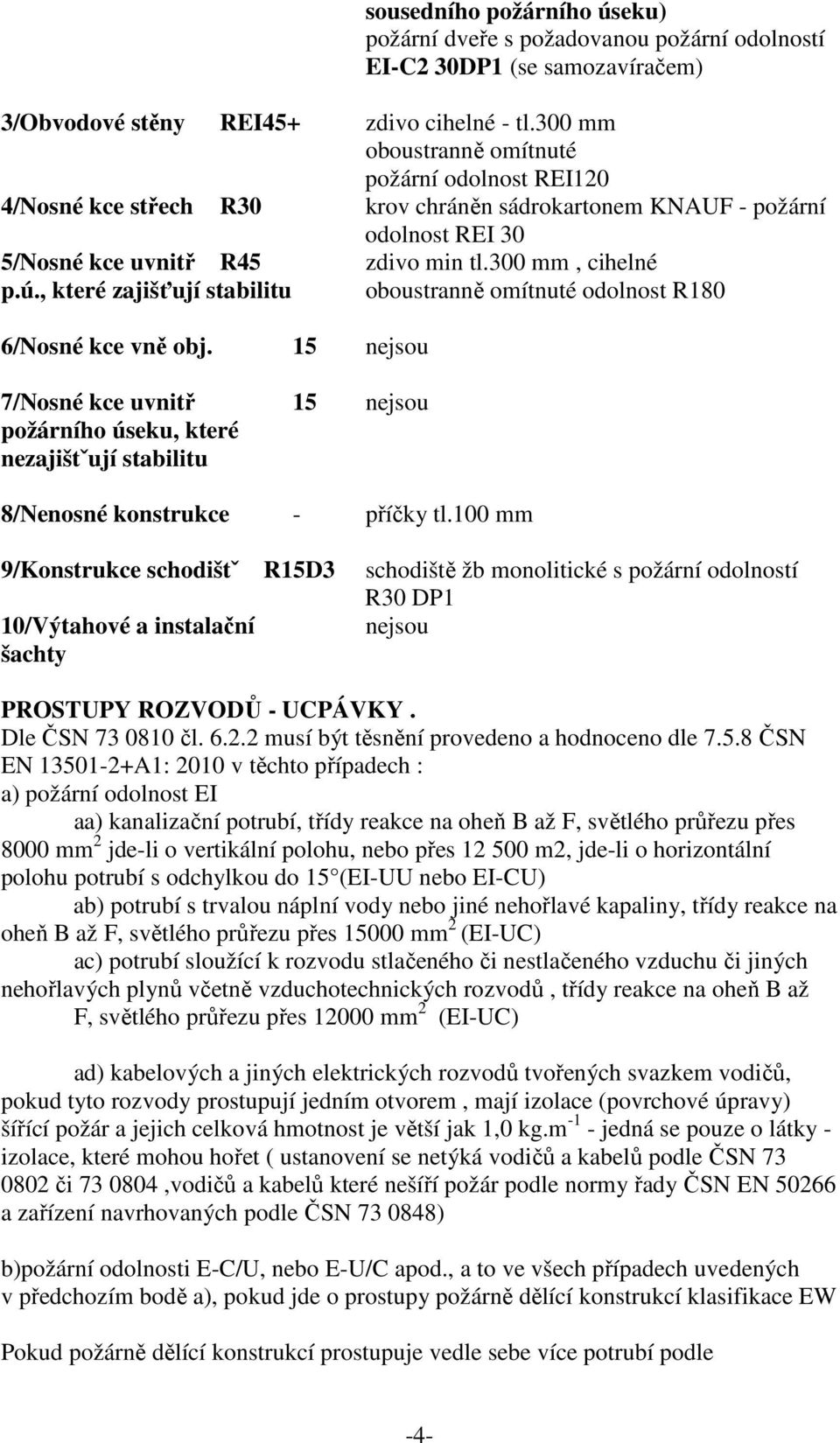

4 sousedního požárního úseku) požární dveře s požadovanou požární odolností EI-C2 30DP1 (se samozavíračem) 3/Obvodové stěny REI45+ zdivo cihelné - tl.300 mm oboustranně omítnuté požární odolnost REI120 4/Nosné kce střech R30 krov chráněn sádrokartonem KNAUF - požární odolnost REI 30 5/Nosné kce uvnitř R45 zdivo min tl.300 mm, cihelné p.ú., které zajišťují stabilitu oboustranně omítnuté odolnost R180 6/Nosné kce vně obj. 15 nejsou 7/Nosné kce uvnitř 15 nejsou požárního úseku, které nezajištˇují stabilitu 8/Nenosné konstrukce - příčky tl.100 mm 9/Konstrukce schodištˇ R15D3 schodiště žb monolitické s požární odolností R30 DP1 10/Výtahové a instalační nejsou šachty PROSTUPY ROZVODŮ - UCPÁVKY. Dle ČSN čl musí být těsnění provedeno a hodnoceno dle ČSN EN A1: 2010 v těchto případech : a) požární odolnost EI aa) kanalizační potrubí, třídy reakce na oheň B až F, světlého průřezu přes 8000 mm 2 jde-li o vertikální polohu, nebo přes m2, jde-li o horizontální polohu potrubí s odchylkou do 15 (EI-UU nebo EI-CU) ab) potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny, třídy reakce na oheň B až F, světlého průřezu přes mm 2 (EI-UC) ac) potrubí sloužící k rozvodu stlačeného či nestlačeného vzduchu či jiných nehořlavých plynů včetně vzduchotechnických rozvodů, třídy reakce na oheň B až F, světlého průřezu přes mm 2 (EI-UC) ad) kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší jak 1,0 kg.m -1 - jedná se pouze o látky - izolace, které mohou hořet ( ustanovení se netýká vodičů a kabelů podle ČSN či ,vodičů a kabelů které nešíří požár podle normy řady ČSN EN a zařízení navrhovaných podle ČSN ) b)požární odolnosti E-C/U, nebo E-U/C apod., a to ve všech případech uvedených v předchozím bodě a), pokud jde o prostupy požárně dělící konstrukcí klasifikace EW Pokud požárně dělící konstrukcí prostupuje vedle sebe více potrubí podle -4-

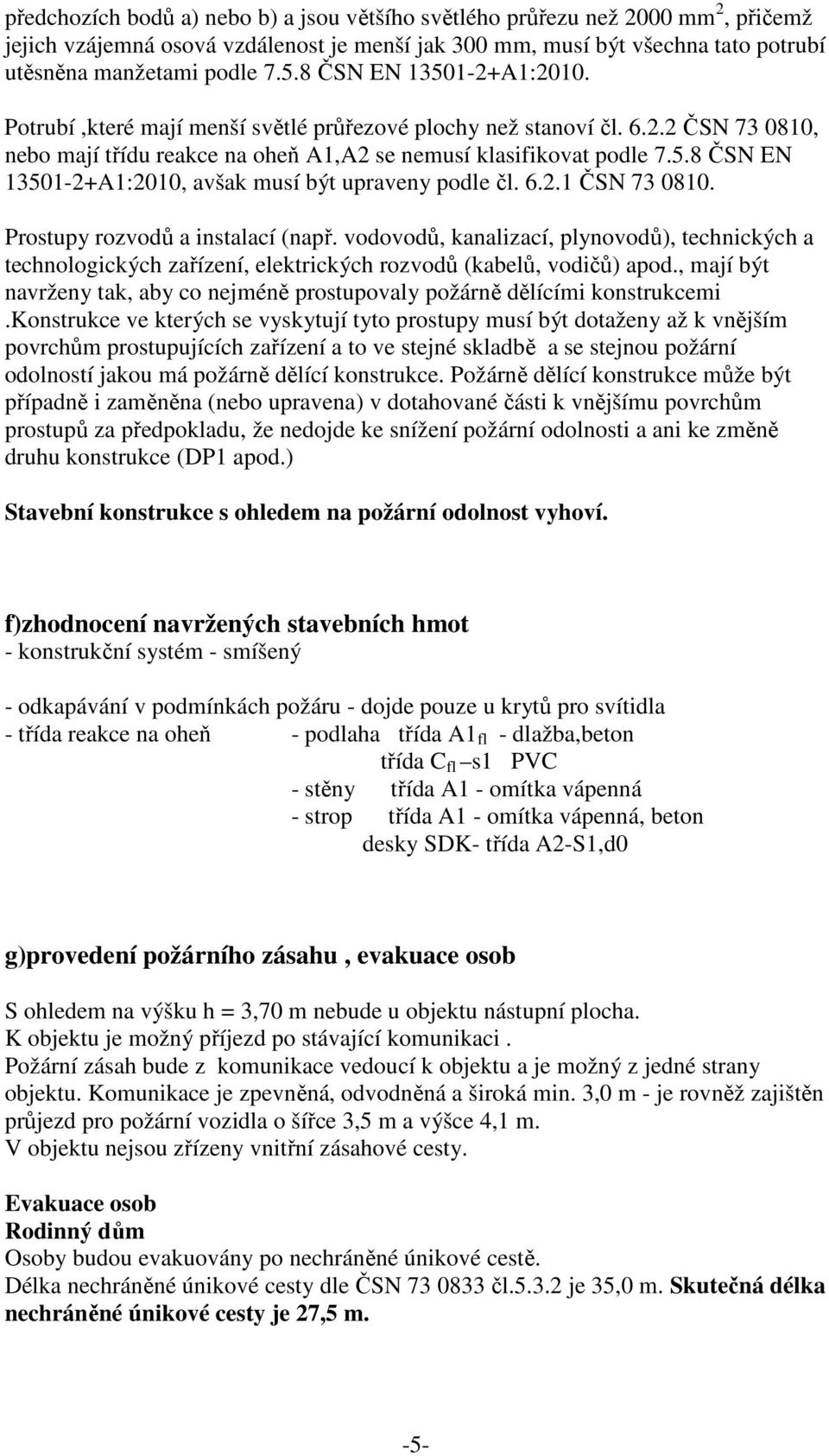

5 předchozích bodů a) nebo b) a jsou většího světlého průřezu než 2000 mm 2, přičemž jejich vzájemná osová vzdálenost je menší jak 300 mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN A1:2010. Potrubí,které mají menší světlé průřezové plochy než stanoví čl ČSN , nebo mají třídu reakce na oheň A1,A2 se nemusí klasifikovat podle ČSN EN A1:2010, avšak musí být upraveny podle čl ČSN Prostupy rozvodů a instalací (např. vodovodů, kanalizací, plynovodů), technických a technologických zařízení, elektrických rozvodů (kabelů, vodičů) apod., mají být navrženy tak, aby co nejméně prostupovaly požárně dělícími konstrukcemi.konstrukce ve kterých se vyskytují tyto prostupy musí být dotaženy až k vnějším povrchům prostupujících zařízení a to ve stejné skladbě a se stejnou požární odolností jakou má požárně dělící konstrukce. Požárně dělící konstrukce může být případně i zaměněna (nebo upravena) v dotahované části k vnějšímu povrchům prostupů za předpokladu, že nedojde ke snížení požární odolnosti a ani ke změně druhu konstrukce (DP1 apod.) Stavební konstrukce s ohledem na požární odolnost vyhoví. f)zhodnocení navržených stavebních hmot - konstrukční systém - smíšený - odkapávání v podmínkách požáru - dojde pouze u krytů pro svítidla - třída reakce na oheň - podlaha třída A1 fl - dlažba,beton třída C fl s1 PVC - stěny třída A1 - omítka vápenná - strop třída A1 - omítka vápenná, beton desky SDK- třída A2-S1,d0 g)provedení požárního zásahu, evakuace osob S ohledem na výšku h = 3,70 m nebude u objektu nástupní plocha. K objektu je možný příjezd po stávající komunikaci. Požární zásah bude z komunikace vedoucí k objektu a je možný z jedné strany objektu. Komunikace je zpevněná, odvodněná a široká min. 3,0 m - je rovněž zajištěn průjezd pro požární vozidla o šířce 3,5 m a výšce 4,1 m. V objektu nejsou zřízeny vnitřní zásahové cesty. Evakuace osob Rodinný dům Osoby budou evakuovány po nechráněné únikové cestě. Délka nechráněné únikové cesty dle ČSN čl je 35,0 m. Skutečná délka nechráněné únikové cesty je 27,5 m. -5-

6 Požadovaná šířka únikové cesty E 10 u = ---- x s = = 1,0 pruh tzn. 0,55 m- ve skutečnosti 0,90 m ( v místě dveří) K 45 Nechráněná úniková cesta vyhoví požadavkům ČSN h)stanovení odstupových vzdáleností Zateplení obvodové stěny Stěna Zateplení stěn /polystyren EPS 100 F tl.140 mm/ množství uvolněného tepla - Q = M x H = 20 x 0,14 x 39 = 110,0 MJ.m -2. S ohledem na předchozí lze konstatovat, že se nejedná o požárně otevřenou plochu, protože množství uvolněného tepla je menší jak 150 MJ.m -2, a proto se nebude stanovovat odstupová vzdálenost. N 01.01/N2 1.N.P. strana hlavního vchodu (platí pro všechny strany i ve 2.N.P. kromě strany k bazénu ) výpočet sálání odstupová vzdálenost spočítána pro kritickou hustotu tepelného toku 18,5 kw/m2 výpočetním programem od.ing.pelce hodnoty pro výpočet sálání- okno h = 2,775 m;l = 2,00 m;p o = 100 %; p v = 45 kg. m -2 konstrukce smíšené, otvor šířka x výška 2000 x 2775 mm. Vypočtené hodnoty - odstupová vzdálenost v přímém směru 2,91 m - odstupová vzdálenost od okraje sálavé plochy 1,67 m strana k bazénu výpočet sálání odstupová vzdálenost spočítána pro kritickou hustotu tepelného toku 18,5 kw/m2 výpočetním programem od.ing.pelce hodnoty pro výpočet sálání- okno h = 3,025 m;l = 3,825 m;p o = 100 %; p v = 45 kg. m -2 konstrukce smíšené, otvor šířka x výška 3825 x 3025 mm. Vypočtené hodnoty - odstupová vzdálenost v přímém směru 4,20 m - odstupová vzdálenost od okraje sálavé plochy 2,42 m h u = 3,35 m;l = 5,325 m;p o = 60 %;p v = 45 kg. m -2 odstupová vzdálenost dle ČSN ,příloha F - 3,74 m -6-

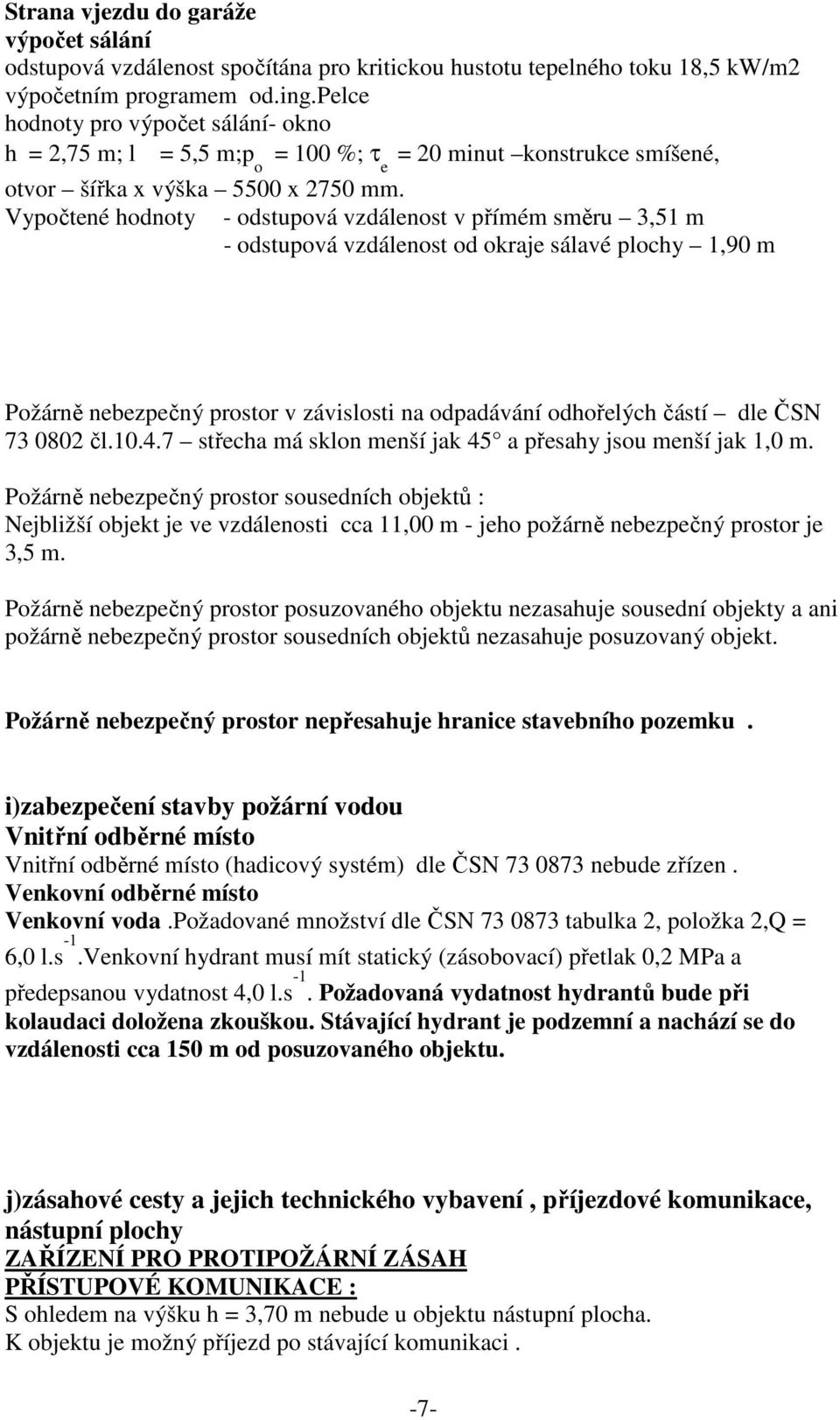

7 Strana vjezdu do garáže výpočet sálání odstupová vzdálenost spočítána pro kritickou hustotu tepelného toku 18,5 kw/m2 výpočetním programem od.ing.pelce hodnoty pro výpočet sálání- okno h = 2,75 m; l = 5,5 m;p o = 100 %; τ e = 20 minut konstrukce smíšené, otvor šířka x výška 5500 x 2750 mm. Vypočtené hodnoty - odstupová vzdálenost v přímém směru 3,51 m - odstupová vzdálenost od okraje sálavé plochy 1,90 m Požárně nebezpečný prostor v závislosti na odpadávání odhořelých částí dle ČSN čl střecha má sklon menší jak 45 a přesahy jsou menší jak 1,0 m. Požárně nebezpečný prostor sousedních objektů : Nejbližší objekt je ve vzdálenosti cca 11,00 m - jeho požárně nebezpečný prostor je 3,5 m. Požárně nebezpečný prostor posuzovaného objektu nezasahuje sousední objekty a ani požárně nebezpečný prostor sousedních objektů nezasahuje posuzovaný objekt. Požárně nebezpečný prostor nepřesahuje hranice stavebního pozemku. i)zabezpečení stavby požární vodou Vnitřní odběrné místo Vnitřní odběrné místo (hadicový systém) dle ČSN nebude zřízen. Venkovní odběrné místo Venkovní voda.požadované množství dle ČSN tabulka 2, položka 2,Q = 6,0 l.s -1.Venkovní hydrant musí mít statický (zásobovací) přetlak 0,2 MPa a předepsanou vydatnost 4,0 l.s -1. Požadovaná vydatnost hydrantů bude při kolaudaci doložena zkouškou. Stávající hydrant je podzemní a nachází se do vzdálenosti cca 150 m od posuzovaného objektu. j)zásahové cesty a jejich technického vybavení, příjezdové komunikace, nástupní plochy ZAŘÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH PŘÍSTUPOVÉ KOMUNIKACE : S ohledem na výšku h = 3,70 m nebude u objektu nástupní plocha. K objektu je možný příjezd po stávající komunikaci. -7-

8 Požární zásah bude z komunikace vedoucí k objektu a je možný z jedné strany objektu. Komunikace je zpevněná, odvodněná a široká min. 3,0 m - je rovněž zajištěn průjezd pro požární vozidla o šířce 3,5 m a výšce 4,1 m. V objektu nejsou zřízeny vnitřní zásahové cesty. k)stanovení počtu, druhu a rozmístění hasicích přístrojů Rodinný dům Rozmístění a počet hasicích přístrojů dle vyhlášky č.23/2008 Sb. bude objekt vybaven jedním přenosným hasicím přístrojem s minimální hasicí schopností nejméně 34A. Tomu odpovídá dle přílohy č.4 vyhlášky č.23/2008 Sb tabulka č.1 a č.2- práškový PG10 - hasicí jednotky HJ2 10. Instalace PHP - s rukojetí ve výšce do 1,5 m nad podlahou nebo se zajištěním na podlaze. Hasicí přístroj musí být vidtelný a trvale přístupný (např. u vstupu do objektu). Hasicí přístroje musí mít doloženou platnou odbornou kontrolu před kolaudací. Garáž Rozmístění a počet hasicích přístrojů dle ČSN čl. I.7.3 a) bude objekt vybaven jedním přenosným hasicím přístrojem s minimální hasicí schopností nejméně 183B (pěnový nebo práškový). Hasicí přístroj bude umístěn v garáži napravo u východu ven z objektu Instalace PHP - s rukojetí ve výšce do 1,5 m nad podlahou nebo se zajištěním na podlaze. l)zhodnocení technických,popřípadě technologických zařízení stavby Vzduchotechnika odvětrání sociálního zařízení,digestoře vše v rámci jednoho požárního úseku- bez dalších opatření. Topení je teplovodní. Jako zdroj tepla se používá kotel na plyn. Kotel má výkon menší jak 50 kw. Instalace kotle dle pokynů výrobce tzn. odpovídající prostředí, odpovídající vzdálenosti od hořlavých materiálů, podlaha pod kotlem. Část objektu je vytápěná krbem. Instalace krbu dle pokynů výrobce tzn. odpovídající prostředí, odpovídající vzdálenosti od hořlavých materiálů, podlaha pod kotlem. Do komínu od krbu a kotle nezasahují žádné nosné dřevěné kce. Komínový pláštˇ, komínový nástavec, kce průduchu jsou z nehořlavých materiálů. komín vyústˇuje nad hřeben střechy 650 mm Kolem ohniště je ve vzdálenosti 800 mm / od jeho okraje / nehořlavá podlahai.komín krbu bude vybaven lapačem jisker. Na komíny od krbu a kotle musí být provedena platná revize. Popel z krbu po úplném vychladnutí se rozpráší po trávníku, nebo bude vysypán do nádob pro odpad. Elektroinstalace musí být provedena dle platných ČSN s patřičným krytím a jištěním. Objekt bude opatřen ochranou před bleskem dle ČSN EN až 4 a bude dle platných norem uzemněn. -8-

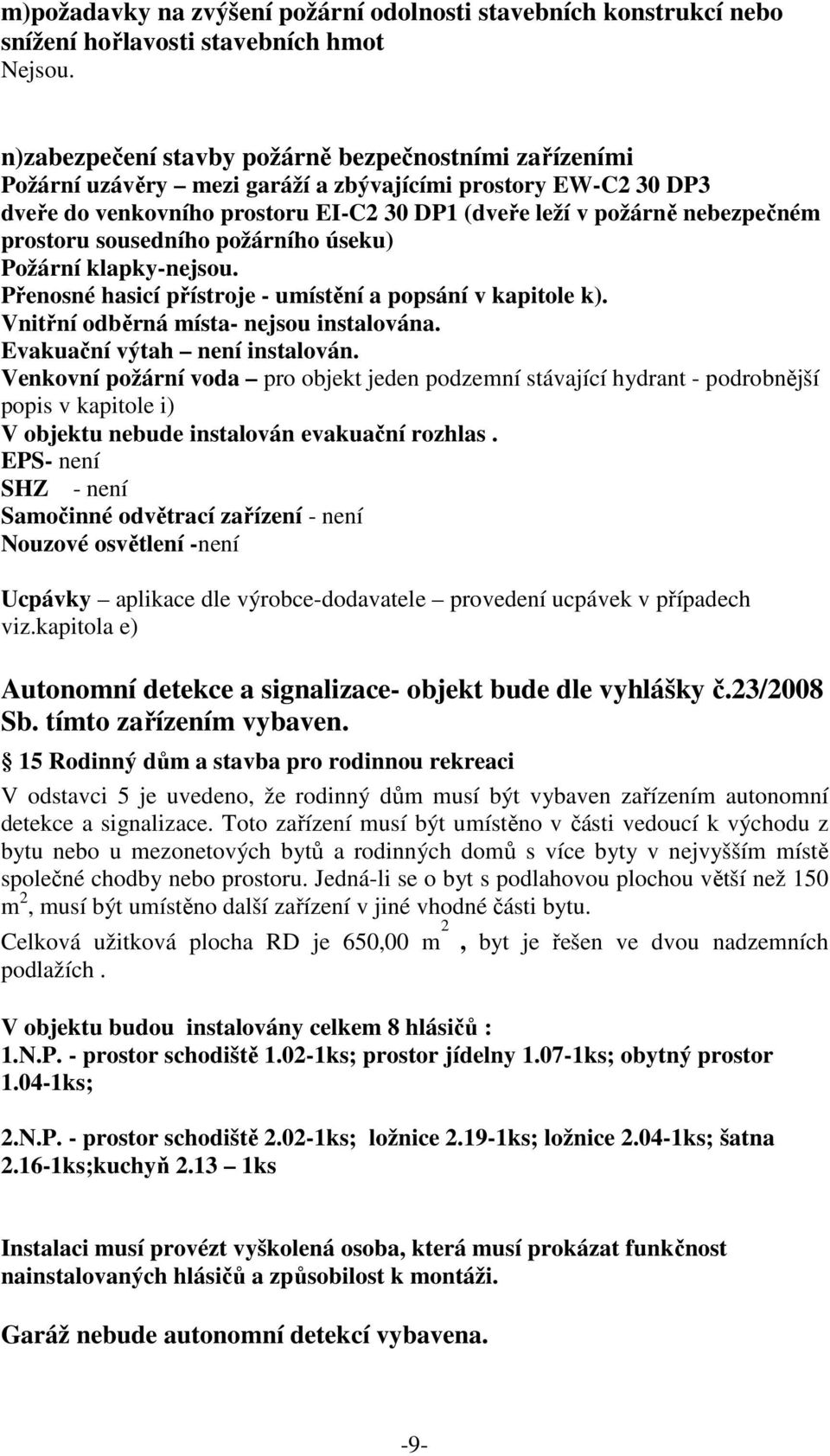

9 m)požadavky na zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot Nejsou. n)zabezpečení stavby požárně bezpečnostními zařízeními Požární uzávěry mezi garáží a zbývajícími prostory EW-C2 30 DP3 dveře do venkovního prostoru EI-C2 30 DP1 (dveře leží v požárně nebezpečném prostoru sousedního požárního úseku) Požární klapky-nejsou. Přenosné hasicí přístroje - umístění a popsání v kapitole k). Vnitřní odběrná místa- nejsou instalována. Evakuační výtah není instalován. Venkovní požární voda pro objekt jeden podzemní stávající hydrant - podrobnější popis v kapitole i) V objektu nebude instalován evakuační rozhlas. EPS- není SHZ - není Samočinné odvětrací zařízení - není Nouzové osvětlení -není Ucpávky aplikace dle výrobce-dodavatele provedení ucpávek v případech viz.kapitola e) Autonomní detekce a signalizace- objekt bude dle vyhlášky č.23/2008 Sb. tímto zařízením vybaven. 15 Rodinný dům a stavba pro rodinnou rekreaci V odstavci 5 je uvedeno, že rodinný dům musí být vybaven zařízením autonomní detekce a signalizace. Toto zařízení musí být umístěno v části vedoucí k východu z bytu nebo u mezonetových bytů a rodinných domů s více byty v nejvyšším místě společné chodby nebo prostoru. Jedná-li se o byt s podlahovou plochou větší než 150 m 2, musí být umístěno další zařízení v jiné vhodné části bytu. Celková užitková plocha RD je 650,00 m 2, byt je řešen ve dvou nadzemních podlažích. V objektu budou instalovány celkem 8 hlásičů : 1.N.P. - prostor schodiště ks; prostor jídelny ks; obytný prostor ks; 2.N.P. - prostor schodiště ks; ložnice ks; ložnice ks; šatna ks;kuchyň ks Instalaci musí provézt vyškolená osoba, která musí prokázat funkčnost nainstalovaných hlásičů a způsobilost k montáži. Garáž nebude autonomní detekcí vybavena. -9-

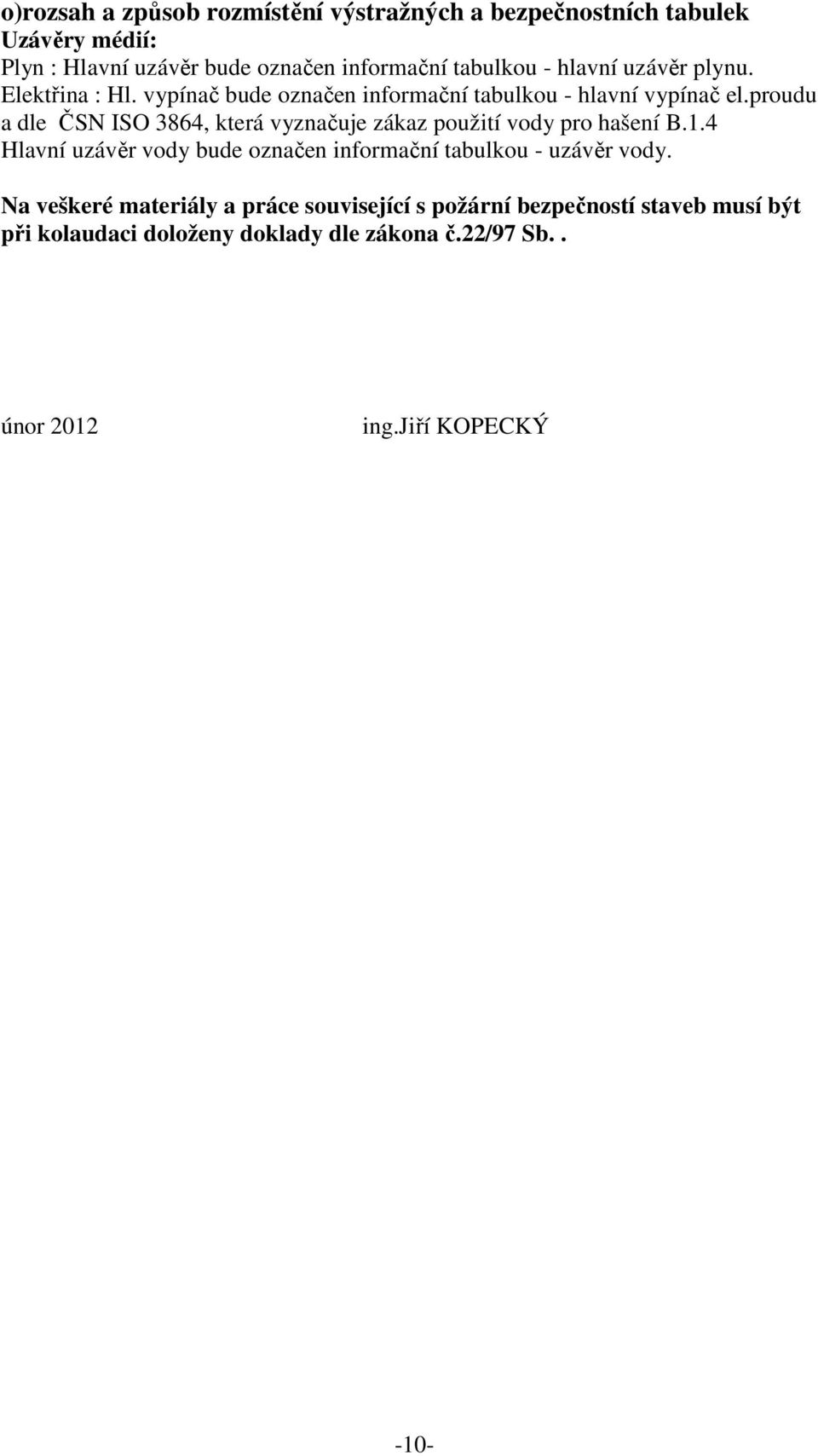

10 o)rozsah a způsob rozmístění výstražných a bezpečnostních tabulek Uzávěry médií: Plyn : Hlavní uzávěr bude označen informační tabulkou - hlavní uzávěr plynu. Elektřina : Hl. vypínač bude označen informační tabulkou - hlavní vypínač el.proudu a dle ČSN ISO 3864, která vyznačuje zákaz použití vody pro hašení B.1.4 Hlavní uzávěr vody bude označen informační tabulkou - uzávěr vody. Na veškeré materiály a práce související s požární bezpečností staveb musí být při kolaudaci doloženy doklady dle zákona č.22/97 Sb.. únor 2012 ing.jiří KOPECKÝ -10-
