1 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY ZATEPLENÍ POLYFUNKČNÍ BUDOVY S HASIČSKOU ZBROJNICÍ V OBCI CHLUMEK 1

2 NÁZEV STAVBY : ZATEPLENÍ POLYFUNKČNÍ BUDOVY S HASIČSKOU ZBROJNICÍ V OBCI CHLUMEK MÍSTO STAVBY : Chlumek Měřín parcela č.: st. 116 katastrální území: Chlumek STAVEBNÍK : OBEC CHLUMEK Chlumek Měřín IČ: STATUTÁRNÍ ORGÁN : Pavel Přibyl - starosta obce tel.: , chlumek@chlumek.cz ZAKÁZKOVÉ ČÍSLO : 07/14 DATUM : říjen 2014 PROJEKTANT : ING. JIŘÍ ŠTOURAČ PODHRADÍ 65/ VELKÉ MEZIŘÍČÍ IČ: , DIČ: tel.: , stourac.jiri@edifico.cz 2

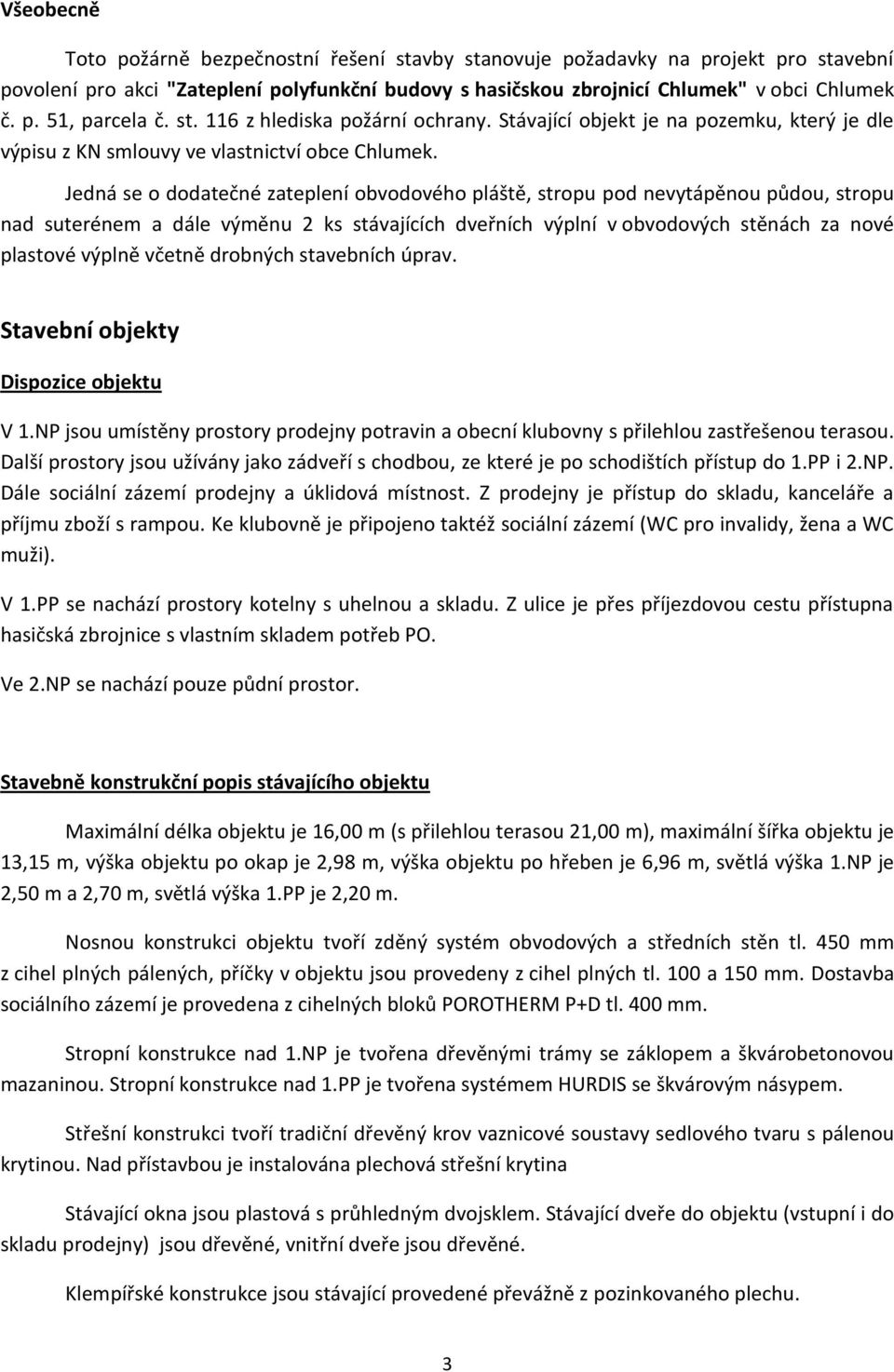

3 Všeobecně Toto požárně bezpečnostní řešení stavby stanovuje požadavky na projekt pro stavební povolení pro akci "Zateplení polyfunkční budovy s hasičskou zbrojnicí Chlumek" v obci Chlumek č. p. 51, parcela č. st. 116 z hlediska požární ochrany. Stávající objekt je na pozemku, který je dle výpisu z KN smlouvy ve vlastnictví obce Chlumek. Jedná se o dodatečné zateplení obvodového pláště, stropu pod nevytápěnou půdou, stropu nad suterénem a dále výměnu 2 ks stávajících dveřních výplní v obvodových stěnách za nové plastové výplně včetně drobných stavebních úprav. Stavební objekty Dispozice objektu V 1.NP jsou umístěny prostory prodejny potravin a obecní klubovny s přilehlou zastřešenou terasou. Další prostory jsou užívány jako zádveří s chodbou, ze které je po schodištích přístup do 1.PP i 2.NP. Dále sociální zázemí prodejny a úklidová místnost. Z prodejny je přístup do skladu, kanceláře a příjmu zboží s rampou. Ke klubovně je připojeno taktéž sociální zázemí (WC pro invalidy, žena a WC muži). V 1.PP se nachází prostory kotelny s uhelnou a skladu. Z ulice je přes příjezdovou cestu přístupna hasičská zbrojnice s vlastním skladem potřeb PO. Ve 2.NP se nachází pouze půdní prostor. Stavebně konstrukční popis stávajícího objektu Maximální délka objektu je 16,00 m (s přilehlou terasou 21,00 m), maximální šířka objektu je 13,15 m, výška objektu po okap je 2,98 m, výška objektu po hřeben je 6,96 m, světlá výška 1.NP je 2,50 m a 2,70 m, světlá výška 1.PP je 2,20 m. Nosnou konstrukci objektu tvoří zděný systém obvodových a středních stěn tl. 450 mm z cihel plných pálených, příčky v objektu jsou provedeny z cihel plných tl. 100 a 150 mm. Dostavba sociálního zázemí je provedena z cihelných bloků POROTHERM P+D tl. 400 mm. Stropní konstrukce nad 1.NP je tvořena dřevěnými trámy se záklopem a škvárobetonovou mazaninou. Stropní konstrukce nad 1.PP je tvořena systémem HURDIS se škvárovým násypem. Střešní konstrukci tvoří tradiční dřevěný krov vaznicové soustavy sedlového tvaru s pálenou krytinou. Nad přístavbou je instalována plechová střešní krytina Stávající okna jsou plastová s průhledným dvojsklem. Stávající dveře do objektu (vstupní i do skladu prodejny) jsou dřevěné, vnitřní dveře jsou dřevěné. Klempířské konstrukce jsou stávající provedené převážně z pozinkovaného plechu. 3

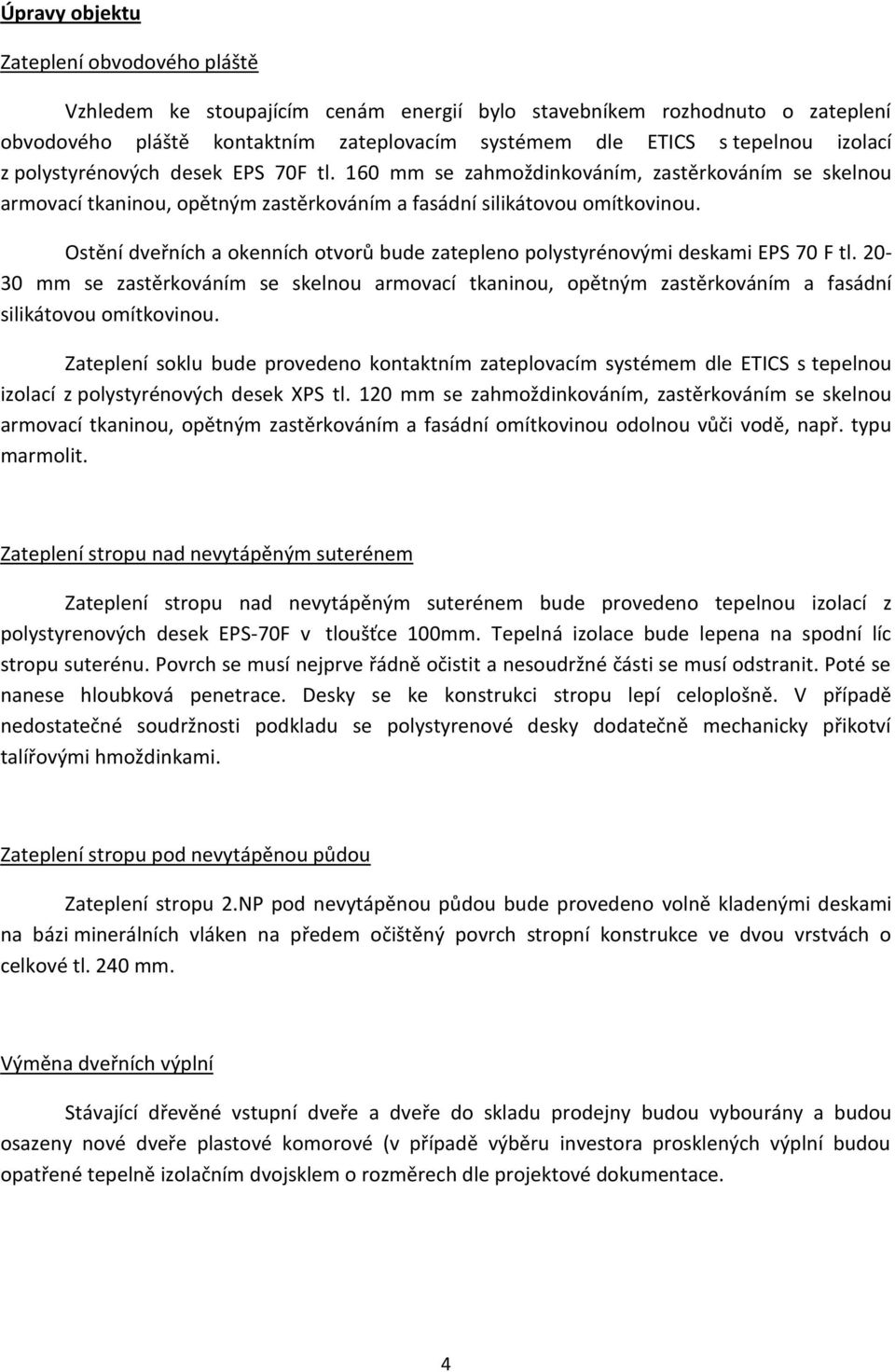

4 Úpravy objektu Zateplení obvodového pláště Vzhledem ke stoupajícím cenám energií bylo stavebníkem rozhodnuto o zateplení obvodového pláště kontaktním zateplovacím systémem dle ETICS s tepelnou izolací z polystyrénových desek EPS 70F tl. 160 mm se zahmoždinkováním, zastěrkováním se skelnou armovací tkaninou, opětným zastěrkováním a fasádní silikátovou omítkovinou. Ostění dveřních a okenních otvorů bude zatepleno polystyrénovými deskami EPS 70 F tl mm se zastěrkováním se skelnou armovací tkaninou, opětným zastěrkováním a fasádní silikátovou omítkovinou. Zateplení soklu bude provedeno kontaktním zateplovacím systémem dle ETICS s tepelnou izolací z polystyrénových desek XPS tl. 120 mm se zahmoždinkováním, zastěrkováním se skelnou armovací tkaninou, opětným zastěrkováním a fasádní omítkovinou odolnou vůči vodě, např. typu marmolit. Zateplení stropu nad nevytápěným suterénem Zateplení stropu nad nevytápěným suterénem bude provedeno tepelnou izolací z polystyrenových desek EPS-70F v tloušťce 100mm. Tepelná izolace bude lepena na spodní líc stropu suterénu. Povrch se musí nejprve řádně očistit a nesoudržné části se musí odstranit. Poté se nanese hloubková penetrace. Desky se ke konstrukci stropu lepí celoplošně. V případě nedostatečné soudržnosti podkladu se polystyrenové desky dodatečně mechanicky přikotví talířovými hmoždinkami. Zateplení stropu pod nevytápěnou půdou Zateplení stropu 2.NP pod nevytápěnou půdou bude provedeno volně kladenými deskami na bázi minerálních vláken na předem očištěný povrch stropní konstrukce ve dvou vrstvách o celkové tl. 240 mm. Výměna dveřních výplní Stávající dřevěné vstupní dveře a dveře do skladu prodejny budou vybourány a budou osazeny nové dveře plastové komorové (v případě výběru investora prosklených výplní budou opatřené tepelně izolačním dvojsklem o rozměrech dle projektové dokumentace. 4

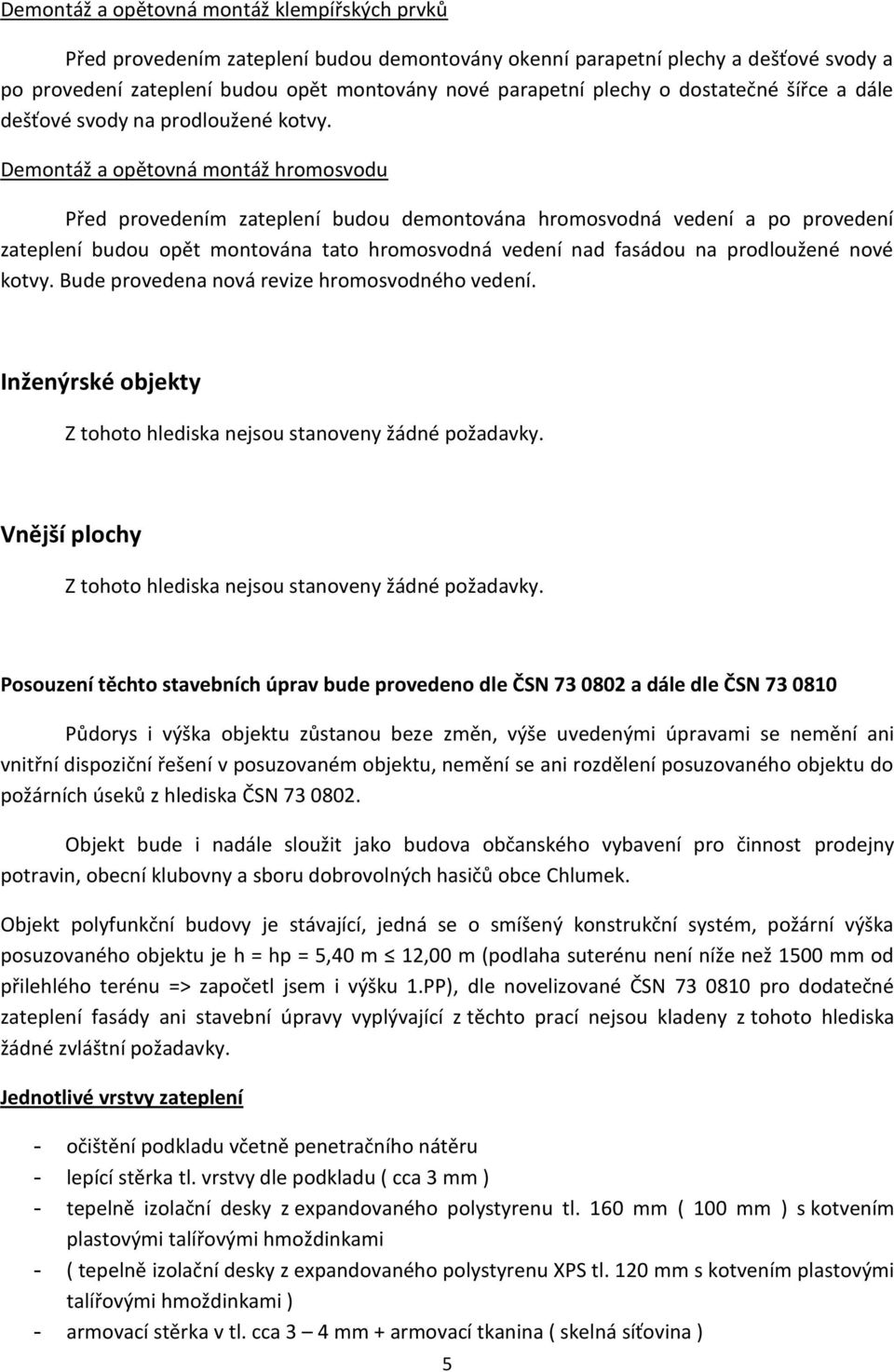

5 Demontáž a opětovná montáž klempířských prvků Před provedením zateplení budou demontovány okenní parapetní plechy a dešťové svody a po provedení zateplení budou opět montovány nové parapetní plechy o dostatečné šířce a dále dešťové svody na prodloužené kotvy. Demontáž a opětovná montáž hromosvodu Před provedením zateplení budou demontována hromosvodná vedení a po provedení zateplení budou opět montována tato hromosvodná vedení nad fasádou na prodloužené nové kotvy. Bude provedena nová revize hromosvodného vedení. Inženýrské objekty Z tohoto hlediska nejsou stanoveny žádné požadavky. Vnější plochy Z tohoto hlediska nejsou stanoveny žádné požadavky. Posouzení těchto stavebních úprav bude provedeno dle ČSN a dále dle ČSN Půdorys i výška objektu zůstanou beze změn, výše uvedenými úpravami se nemění ani vnitřní dispoziční řešení v posuzovaném objektu, nemění se ani rozdělení posuzovaného objektu do požárních úseků z hlediska ČSN Objekt bude i nadále sloužit jako budova občanského vybavení pro činnost prodejny potravin, obecní klubovny a sboru dobrovolných hasičů obce Chlumek. Objekt polyfunkční budovy je stávající, jedná se o smíšený konstrukční systém, požární výška posuzovaného objektu je h = hp = 5,40 m 12,00 m (podlaha suterénu není níže než 1500 mm od přilehlého terénu => započetl jsem i výšku 1.PP), dle novelizované ČSN pro dodatečné zateplení fasády ani stavební úpravy vyplývající z těchto prací nejsou kladeny z tohoto hlediska žádné zvláštní požadavky. Jednotlivé vrstvy zateplení - očištění podkladu včetně penetračního nátěru - lepící stěrka tl. vrstvy dle podkladu ( cca 3 mm ) - tepelně izolační desky z expandovaného polystyrenu tl. 160 mm ( 100 mm ) s kotvením plastovými talířovými hmoždinkami - ( tepelně izolační desky z expandovaného polystyrenu XPS tl. 120 mm s kotvením plastovými talířovými hmoždinkami ) - armovací stěrka v tl. cca 3 4 mm + armovací tkanina ( skelná síťovina ) 5

6 - armovací stěrka v tl. cca 1 2 mm pro zatažení armovací tkaniny + tenkovrstvá omítkovina Technologický postup Na očištěnou stávající omítku ( např. tlakovou vodou ) bude nejprve osazena soklová (zakládací) Al lišta proti poškození spodní hrany izolace. Po provedení penetrace a nanesení lepící stěrky zednickou lžící v úzkém pásu po obvodu desek se dvěma terči uprostřed, se lepí fasádní desky a to vždy na vazbu včetně nároží. Kotvení desek se provede plastovými talířovými hmoždinkami a to v četnosti minimálně 5ks/m 2 a provede se přebroušení nerovností desek. Všechny hrany a rohy jsou chráněny rohovými lištami buď plastovými nebo hliníkovými s vyztužující tkaninou. Po nalepení desek a zpevnění hran a rohů se provede nanesení armovacího tmelu v tl mm s armovací tkaninou a s doplněním další vrstvy lepící stěrky. Po 24 hodinách se proved penetrace a dále finální tenkovrstvá omítkovina s fasádním nátěrem. Veškeré styky zateplovacího systému se stávající konstrukcí budou opatřeny pružným polyuretanovým tmelem. Zateplení stropu nad nevytápěným suterénem Zateplení stropu nad nevytápěným suterénem bude provedeno tepelnou izolací z polystyrenových desek EPS-70F v tloušťce 100mm. Tepelná izolace bude lepena na spodní líc stropu suterénu. Povrch se musí nejprve řádně očistit a nesoudržné části se musí odstranit. Poté se nanese hloubková penetrace. Desky se ke konstrukci stropu lepí celoplošně. V případě nedostatečné soudržnosti podkladu se polystyrenové desky dodatečně mechanicky přikotví talířovými hmoždinkami. Zateplení stropu pod nevytápěnou půdou Zateplení stropu 2.NP pod nevytápěnou půdou bude provedeno volně kladenými deskami na bázi minerálních vláken na předem očištěný povrch stropní konstrukce ve dvou vrstvách o celkové tl. 240 mm. Demontáž a opětovná montáž hromosvodu Před provedením zateplení budou demontována hromosvodná vedení a po provedení zateplení budou opět montována tato hromosvodná vedení nad fasádou na prodloužené nové kotvy. Bude provedena nová revize hromosvodného vedení. 6

7 Demontáž a opětovná montáž klempířských prvků Před provedením zateplení budou demontovány okenní parapetní plechy a dešťové svody a po provedení zateplení budou opět montovány nové parapetní plechy o dostatečné šířce a dále dešťové svody na prodloužené kotvy. Požární posouzení Objekt polyfunkční budovy je stávající a dle předběžného výpočtu je předpokládáno zařazení do II. stupně požární bezpečnosti. Dělení objektu do požárních úseků se nemění, jedná se pouze o dodatečnou úpravu fasády. Konstrukční systém je smíšený, požární výška objektu h = hp = 5,40 m. Jedná se o smíšený konstrukční systém, požární výška posuzovaného objektu je h = hp = 5,40 m 12,00 m, dle novelizované ČSN pro dodatečné zateplení fasády ani stavební úpravy nejsou kladeny z tohoto hlediska žádné zvláštní požadavky. Doporučuje se však splnění těchto požadavků viz ČSN , čl : a) výška obvodové stěny nesmí přesáhnout úroveň stropní konstrukce podlaží odpovídající této výšce - výška horní hrany stropní konstrukce posledního nadzemního podlaží je 6,15 m 12,00 m, vyhovuje b) tepelné izolace tvoří ucelený výrobek třídy reakce na oheň B ( tepelně izolační část třídy reakce na oheň E a musí být kontaktně spojen se zateplovanou stěnou jedná se o certifikovaný zateplovací kontaktní systém dle ETICS, který dle atestačních listů splňuje tyto požadavky vyhovuje. c) Povrchová vrstva musí vykazovat index šíření plamane i s = 0 mm.min -1 jedná se o certifikovaný zateplovací kontaktní systém dle ETICS, který dle atestačních listů splňuje tyto požadavky vyhovuje. d) protože se jedná o objekt s výškou h = hp 5,40 m 12,00 m, nevyžaduje ČSN , čl požární pásy, svislé požární pásy u požárních stěn mezi objekty se nevyskytují vyhovuje Množství uvolněného tepla dle ČSN , čl a Výhřevnost polystyrénových desek EPS 70 F tl. 160 mm ( H ) 39 MJ Hmotnost polystyrénových desek EPS 70 F tl. 120 mm ( M ) 2,5kg/m 2 ( 20kg/m 3 ) 7

8 Q = M. H = 39 x 2,5 = 93,60 MJ. m -2 Důe čl je Q = 97,50 MJ. m MJ. m -2, jedná se o obvodovou stěnu bez požárně otevřených ploch. Únikové cesty Dle posouzení je však index šíření plamene i s = 0,00 mm.min -1, není předpokládáno s odkapáváním odtávajících částí. Počet unikajících osob z objektu se nemění. Odstupové vzdálenosti Odstupové vzdálenosti dle výše uvedeného posouzení není třeba stanovit, objekt nevyzařuje žádný požárně nebezpečný prostor, sousední parcely či pozemky nejsou požárně nebezpečným prostorem omezeny. Proti předpokládanému odkapávání či odtávání izolační vrstvy není nutno provádět výpočet odstupů proti padajícím částicím, index šíření plamene povrchové vrstvy je 0,00 mm.min -1. Nové dveřní výplně otvorů, které byly před zateplením osazeny, mají stejné rozměry jako původní výplně, nedochází ke zvětšení požárně otevřených ploch. Stávající odstupy vyhoví. Požárně nebezpečný prostor Dodatečné stavební úpravy - zateplení obvodového pláště včetně drobných stavebních úprav - včetně výměny dveřních výplní a dalších opravných prací nevytváří kolem posuzovaného objektu žádný další požárně nebezpečný prostor, jsou splněny požadavky dle vyhlášky č. 268/2009 o obecně technických požadavcích na výstavbu. Co se týká sousedních objektů, nebudou tyto určeným požárně nebezpečným prostorem ohroženy, odstupy jsou stávající, vyhoví. Ochrana proti účinkům atmosférické elektřiny Objekt bude chráněn před účinky atmosférické elektřiny dle souboru norem ČSN IEC Stávající hromosvodné vedení na objektu bude demontováno, opětovná montáž bude provedena po zateplení a to nad izolant pomocí nových prodloužených ocelových kotev. Všechny části hromosvodného vedení včetně připojení příslušných klempířských výrobků budou pospojovány a zasvorkovány včetně napojení na zemnící soustavu a bude provedena nová revize hromosvodného a zemnícího vedení. 8

9 Závěr Dodatečné zateplení obvodového pláště a dodatečné zateplení stropu pod nevytápěnou půdou, stropu nad nevytápěným suterénem včetně výměny vnějších dveřních výplní a včetně souvisejících stavebních prací na stávající objektu "Polyfunkční budovy s hasičskou zbrojnicí Chlumek" vyhovuje požadavkům z hlediska požární ochrany. Z hlediska požární bezpečnosti je tento certifikovaný kontaktní zateplovací systém vyhovující za předpokladu, že budou splněny požadavky z hlediska požární ochrany uvedené v tomto požárně bezpečnostním řešení stavby. Co se týká přenosných hasicích přístrojů jsou stávající a vlivem výše uvedených prací se nemění. Zajištění vnitřní a vnější požární vody je řešeno v rámci celého objektu jako stávající, nedojde ke změně. Použitá literatura ČSN ČSN ČSN PBS Nevýrobní objekty PBS Výrobní objekty PBS Společná ustanovení Technologické podmínky pro provádění kontaktního zateplovacího systému dle ETICS. Požární zkoušky zateplovacích systémů dle ETICS. 9
