1 TECHNICKÝ LIST TOM PVC-O Vysokotlaké trubky z orientovaného PVC (PVC-O) 2017 registrované ochranné známky Ctra. M-206 Torrejón - Loeches Km 3, Loeches Madrid - Španělsko Tel.: Fax: canalizaciones@molecor.com

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Použité normy UNE-ISO 16422:2015 (Španělsko) Tubos y Uniones de poli(cloruro de vinilo) orientado (PVC-O) para conducción de agua a presión [Trubky a tvarovky

NF T54-948:2010 (Francie) Tubes en poly(chlorure de vinyle) orienté biaxial (PVC-BO) et leurs assemblages [Trubky a tvarovky vyrobené z dvouosově orientovaného polyvinylchloridu (PVC-BO)].

Sortiment a rozměry Trubka Třída materiálu PVC-BO 500 Jmenovitý tlak (bar) PN12.

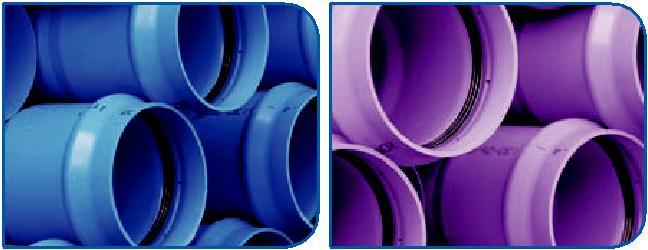

2 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Použité normy UNE-ISO 16422:2015 (Španělsko) Tubos y Uniones de poli(cloruro de vinilo) orientado (PVC-O) para conducción de agua a presión [Trubky a tvarovky vyrobené z orientovaného neměkčeného polyvinylchloridu (PVC-O) pro přepravu tlakové vody]. NF T54-948:2010 (Francie) Tubes en poly(chlorure de vinyle) orienté biaxial (PVC-BO) et leurs assemblages [Trubky a tvarovky vyrobené z dvouosově orientovaného polyvinylchloridu (PVC-BO)]. SANS 16422:2007 (Jižní Afrika) Trubky a tvarovky vyrobené z orientovaného neměkčeného polyvinylchloridu (PVC-O) pro přepravu tlakové vody. Sortiment a rozměry Trubka Třída materiálu PVC-BO 500 Jmenovitý tlak (bar) PN12.5 PN16 PN20 PN25 Vnitřní Tloušťka Vnitřní Tloušťka Vnitřní Tloušťka Vnitřní Tloušťka Jmenovitý Vnější průměr stěny průměr stěny průměr stěny průměr stěny průměr průměr (OD) (ID) (e) (ID) (e) (ID) (e) (ID) (e) (DN) min. max. průměrný min. průměrný min. průměrný min. průměrný min. mm mm mm mm mm mm mm mm mm mm mm Trubky TOM PVC-O se dodávají v celkových délkách (včetně délky hrdla) 5,95 metru. Pro jiné průměry a jmenovité tlaky nás kontaktujte. K dispozici jsou modré (přívodní), purpurové (recyklační) a bílé (odolné UV záření) trubky. Pro jiné barvy nás kontaktujte. Balení DN Trubky/ Palety/ Trubky/ Metry (1)/ Šířka Výška Délka Hmotnost palety paleta vozidlo vozidlo vozidlo palety palety palety PN16 PN20 PN25 mm trubek palet trubek m mm mm mm kg kg kg (1) Jmenovité metry (5,95 metrů na trubku). Užitečná délka je celková délka minus délka hrdla. Jiná balení nebo délky na vyžádání. 2 T E C H N I C K Ý L I S T w w w. m o l e c o r. c o m TOM

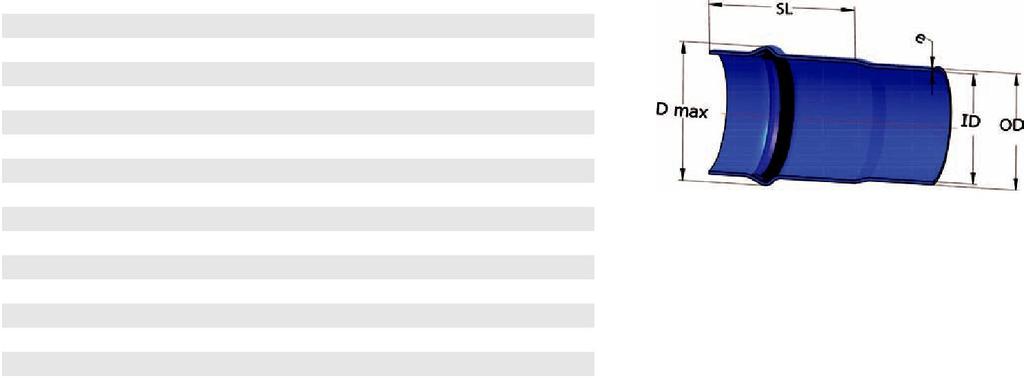

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Připojovací systém a vodotěsná těsnění Spoj se provede zavedením zásuvné části trubky do hrdla druhé trubky, čímž vznikne pružný spoj.

Jmenovitý Délka Maximální Mezní značka hrdla průměr hrdla průměr (1) (DN) (SL) (D max) mm mm mm mm 90 160 117 125 110 180 140 140 125 185 154 140 140 190 174 145 160 200 197 160 200 235 243 170 225

3 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Připojovací systém a vodotěsná těsnění Spoj se provede zavedením zásuvné části trubky do hrdla druhé trubky, čímž vznikne pružný spoj. Vodotěsné těsnění obsahuje polypropylenový kroužek a břit ze syntetické pryže, které umožňují spojení těsnění s trubkou bez změny polohy spoje nebo jeho posunu během montáže. Jmenovitý Délka Maximální Mezní značka hrdla průměr hrdla průměr (1) (DN) (SL) (D max) mm mm mm mm (1) Trubky TOM mají na koncovce mezní značku hrdla, která usnadňuje montážní proces během instalace. Zdravotní normy pro pitnou vodu Zkoušky podle španělské normy (RD140/2003): Criterios sanitarios de la calidad del agua de consumo humano. Certifikát ACS (Attestation de Conformité Sanitaire) podle norem francouzského Ministerstva zdravotnictví. Certifikáty WRAS (Water Regulations Advisory Scheme) a DWI (Inspektorát pro pitnou vodu) v souladu s normami Spojeného království. Certifikát HYDROCHECK v souladu s belgickými požadavky Belgaqua (Federation Belge du Secteur de l eau). Značení trubek Z důvodu zajištění sledovatelnosti jsou trubky značeny: Značka N Značka NF Výrobní společnost a obchodní značka MOLECOR TOM MOLECOR TOM Certifikace výrobku (1) AENOR001/ /01 Materiál a třída PVC - O 500 PVC - BO Průměr, tloušťka stěny a jmenovitý průměr 200 x 4,4 - PN PN 16 BARS Koeficient C C 1,4 - Datum - hodina - šarže 14/7/15 13: /07/15 13: Referenční norma UNE-ISO NF-T (1) Aktualizované certifikáty dle uvedených odkazů lze stáhnout na w w w. m o l e c o r. c o m T E C H N I C K Ý L I S T

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Technické charakteristiky MECHANICKÉ VLASTNOSTI TRUBEK Trubka TOM PVC-O 500 Jmenovitý tlak (bar) 12.

0 Minimální průtržný tlak za 10 hodin (bar) (2) 25.0 30.0 37.0 48.0 Minimální průtržný tlak při prasknutí (bar) (2)) 32.0 38.0 48.0 60.0 Maximální zkušební tlak na místě (bar) (3) 17.5 21.0 25.0 30.0 Obvodová tuhost (kn/m2) (4) >5 >7 >11 >20 Standardní rozměrový poměr (SDR) 51.

0 Krátkodobý Youngův modul (MPa) 4,000 > 4,000 Odpor při axiálním tahu (MPa) > 48 Odpor při tangenciálním tahu (MPa) > 85 (1) Použitelná francouzská norma NF T54-948 počítá s celkovým provozním

4 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Technické charakteristiky MECHANICKÉ VLASTNOSTI TRUBEK Trubka TOM PVC-O 500 Jmenovitý tlak (bar) Třída materiálu 500 MRS (MPa) 50 Celkový provozní koeficient (C) 1.4 (1) Výpočtový tlak (MPa) 36 Minimální průtržný tlak za 50 let (bar) (2) Minimální průtržný tlak za 10 hodin (bar) (2) Minimální průtržný tlak při prasknutí (bar) (2)) Maximální zkušební tlak na místě (bar) (3) Obvodová tuhost (kn/m2) (4) >5 >7 >11 >20 Standardní rozměrový poměr (SDR) Krátkodobý Youngův modul (MPa) 4,000 > 4,000 Odpor při axiálním tahu (MPa) > 48 Odpor při tangenciálním tahu (MPa) > 85 (1) Použitelná francouzská norma NF T počítá s celkovým provozním koeficientem 1,25. (2) Při teplotě 20 C. (3) Dle UNE-EN 805:2000 s odhadovaným vodním rázem. (4) Průměrná tuhost na trubku. DALŠÍ MATERIÁLOVÉ CHARAKTERISTIKY Jednotky Hodnota Hustota Kg/dm (1) Hodnota k PVC pryskyřice - > 64 Tvrdost dle Shorea D při 20 C Poissonův koeficient Teplota dle Vicata C > 80 Koeficient délkové roztažnosti C Tepelná vodivost Kcal/mhoC Měrné teplo při 20 C cal/goc Dielektrická pevnost kv/mm Dielektrická konstanta při 60 Hz Přechodový odpor při 20 C Ω/cm > 1016 Absolutní drsnost (ka) mm Drsnost C (Hazen-Williams) Koeficient drsnosti dle Manninga (n) (1) Ačkoli standardní tolerance leží v tomto rozmezí, pro trubky TOM PVC-O je v rozsahu 1,37 až 1,43 kg/dm3. Charakteristiky vodotěsného těsnění Jednotky Hodnota Tvrdost elastomeru IRHD 60±5 Systém řízení jakosti Certifikát AENOR v souladu s normami UNE-ISO 9001:2008 a UNE-ISO 14001:2004 pro výrobu trubek PVC-O pro přepravu vysokotlakých kapalin: La producción de tubería de Poli(Cloruro de Vinilo) Orientado (PVC-O) para transporte de fluidos a presión. ER-1644 / 2008 GA-2014/ T E C H N I C K Ý L I S T w w w. m o l e c o r. c o m

5 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Zkoušky trubek Zkoušky Rozměry (1) Hustota TOM PVC-O 500 PN12.5 (3) PN16 PN 20 PN 25 Zkušební parametry V závislosti na DN 1370 až 1430 kg/m3 Rázová houževnatost (0 C) (2) Ø90 98 N m Ø110, Ø N m Ø140, Ø N m Ø200 Ø225 - Ø N m 245 N m Obvodová tuhost RCE (3) >5 >7 >11 >20 Odolnost při podélném tahu Odolnost vnitřnímu tlaku Odolnost hrdla vnitřnímu tlaku Vodotěsnost spojů při vnitřním tlaku a úhlové výchylce (20 C úhel 2 ) Vodotěsnost spojů při podtlaku (20 C úhel 2 5% namáhání) Vodotěsnost spojů při cyklickém vnitřním tlaku ( cyklů 20 C bez úhlové výchylky nebo průměrového namáhání Vodotěsnost spojů při dlouhodobém vnitřním tlaku > 48 MPa 10 hodin 20 C 25.0 bar 30.0 bar 37.0 bar 48.0 bar 1000 hodin 20 C 22.0 bar 26.0 bar 33.0 bar 42.0 bas 1000 hodin 60 C 11.5 bar 14.0 bar 17.5 bar 22.0 bar 10 hodin 20 C 25.0 bar 30.0 bar 37.0 bar 48.0 bar 0 až 25 bar /cyklus 0 až 32 bar /cyklus 0 až 40 bar /cyklus 0 až 50 bar /cyklus Až -0,8 bar / cyklus 6.3 až 12.5 bar /cyklus 8 až 16 bar /cyklus 10 až 20 bar /cyklus 12.5 až 25 bar /cyklus 1000 hodin 20 C 17.5 bar 22.4 bar 28.0 bar 35.0 bar 1000 hodin 40 C 13.8 bar 17.6 bar 22.0 bas 27.5 bar (1) Průměrný vnější průměr, tloušťka stěny, výchylka okrouhlosti, rozměry hrdla, délky. (2) Padající závaží, energie nárazu (v závislosti na DN) při pádu z výšky 2 metrů a teplotě zkušebních trubek 0 C. (3) Průměrná tuhost na trubku. Montáž trubek a zkoušky montáže na tvárnou litinu Zkoušky Vodotěsnost spojů při vnitřním tlaku a úhlové výchylce (20 C výchylka DN 315: 3.5 ; 355 DN ) Vodotěsnost spojů při podtlaku (20 C výchylka DN 315: 3.5 ; 355 DN ) Vodotěsnost spojů při cyklickém vnitřním tlaku (24,000 cyklů 20 C bez úhlové výchylky nebo průměrového namáhání) TOM PVC-O 500 PN16 PN20 PN 25 Zkušební parametry 29.0 bar (2 hodiny) 35.0 bar (2 hodiny) 42.5 bar (2 hodiny) -0.8 bar (2 hodiny) 8 až 16 bar / cyklus 10 až 20 bar / cyklus 12.5 až 25 bar / cyklus w w w. m o l e c o r. c o m T E C H N I C K Ý L I S T

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN16 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením.

6 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN16 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením. Níže je uveden výpočet odhadované rychlosti vody v závislosti na potrubí zvoleném pro montáž. Hodnoty pro TOM PN12.5 jsou velmi podobné předchozím hodnotám, což znamená, že lze pro výpočty použít stejné hodnoty. Stínované hodnoty: odhad doporučené rychlosti vody, která zabrání sedimentaci, vodním rázům, hluku, erozi a vysoké hodnotě hydraulických ztrát dle Manningovy rovnice.

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN20 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením.

7 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN20 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením. Níže je uveden výpočet odhadované rychlosti vody v závislosti na potrubí zvoleném pro montáž. Stínované hodnoty: odhad doporučené rychlosti vody, která zabrání sedimentaci, vodním rázům, hluku, erozi a vysoké hodnotě hydraulických ztrát dle Manningovy rovnice.

TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN25 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením.

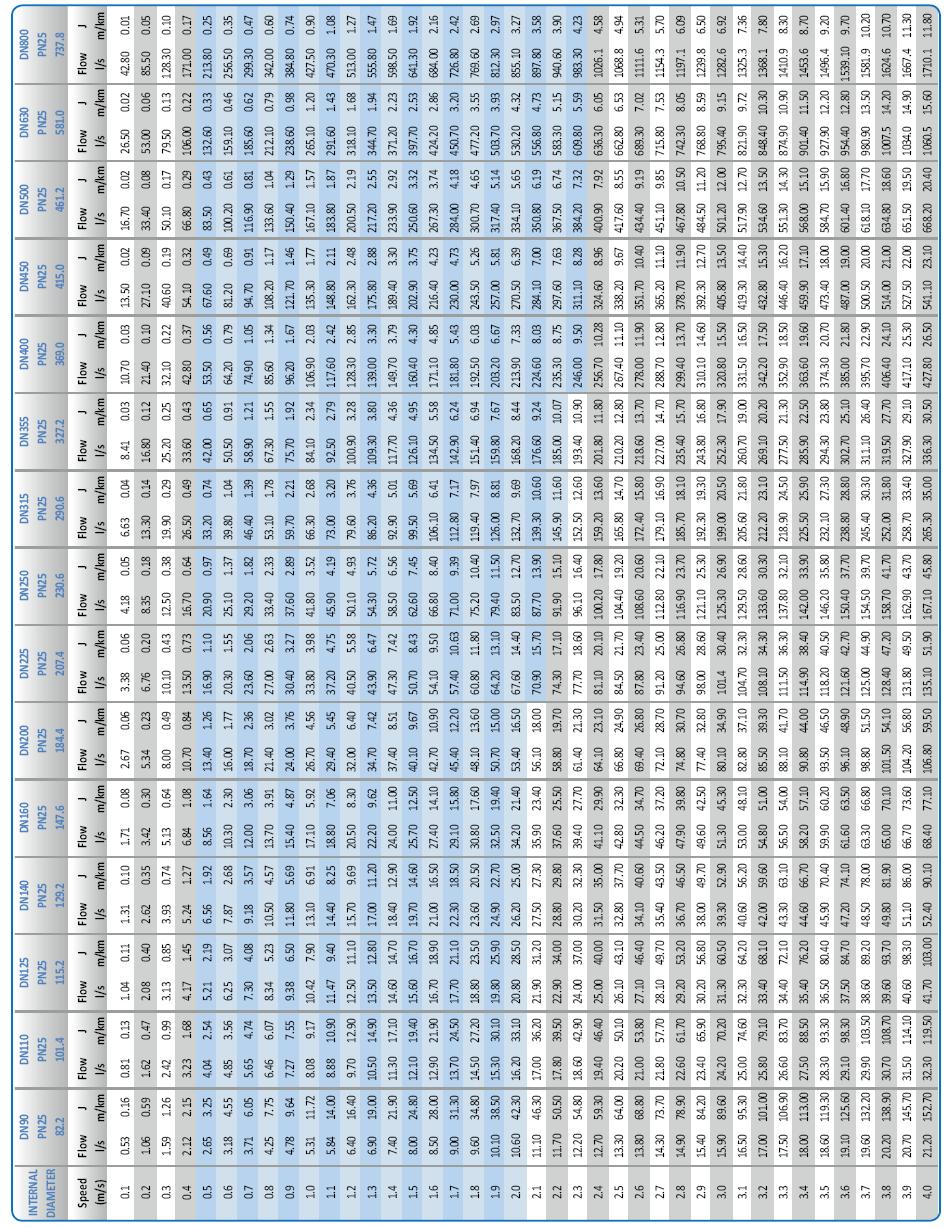

8 TRUBKY Z ORIENTOVANÉHO PVC (PVC-O) Tabulka hydraulických ztrát (J): TOM PVC-O 500 PN25 Hydraulická ztráta v potrubí je energie hydraulické kapaliny ztracená třením. Níže je uveden výpočet odhadované rychlosti vody v závislosti na potrubí zvoleném pro montáž. Stínované hodnoty: odhad doporučené rychlosti vody, která zabrání sedimentaci, vodním rázům, hluku, erozi a vysoké hodnotě hydraulických ztrát dle Manningovy rovnice.

9 Legenda k tabulkám: Internal Diameter Flow Speed Vnitřní průměr Průtok Rychlost
