2 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM Obsah: Co je BIM? Technika pro sběr dat Příklady z praxe

3 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM BIM?

4 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM BIM: Modeling Building Information Modeling/ Management Management

5 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM BIM: Příprava staveb Building Information Modeling/ Management Realizace staveb Facility management

6 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM UAV pro technickou praxi: (příklady)

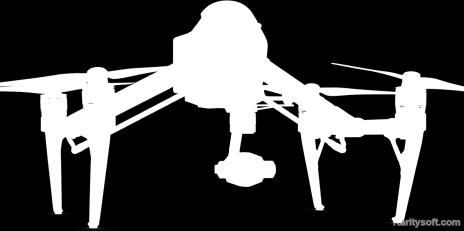

7 UAV pro technickou praxi: (příklady) Koptéra (copter, pozemní vrtulník): (+) požadavky na prostor nízká rychlost letu svislé a šikmé plochy snadněji kopíruje terén stabilizovaná kamera (-) kratší letová doba vyšší možnost selhání pokrytí RGB senzorem: 1 70 mm/pixel do 100 ha

8 UAV pro technickou praxi: (příklady) Letoun s pevným křídlem (+) dlouhá letová doba větší pokrytí spolehlivost (-) požadavky na prostor umístění a stabilizace senzorů nebezpečí poškození pokrytí RGB senzorem: mm/pixel do 250 ha během jediného letu

9 UAV pro technickou praxi: (příklady) VTOL (+)? (-)? V současné době ve stadiu vývoje.

10 Aplikace při přípravě a realizaci staveb a návaznost na BIM Aplikace při přípravě a realizaci staveb a návaznost na BIM Případové studie

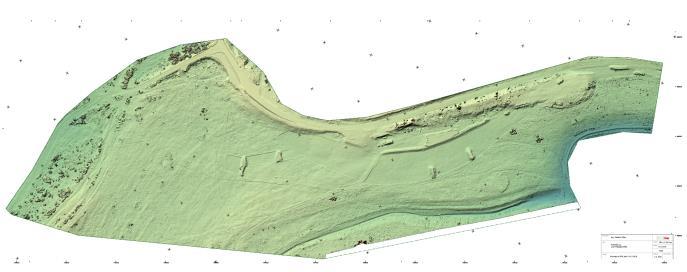

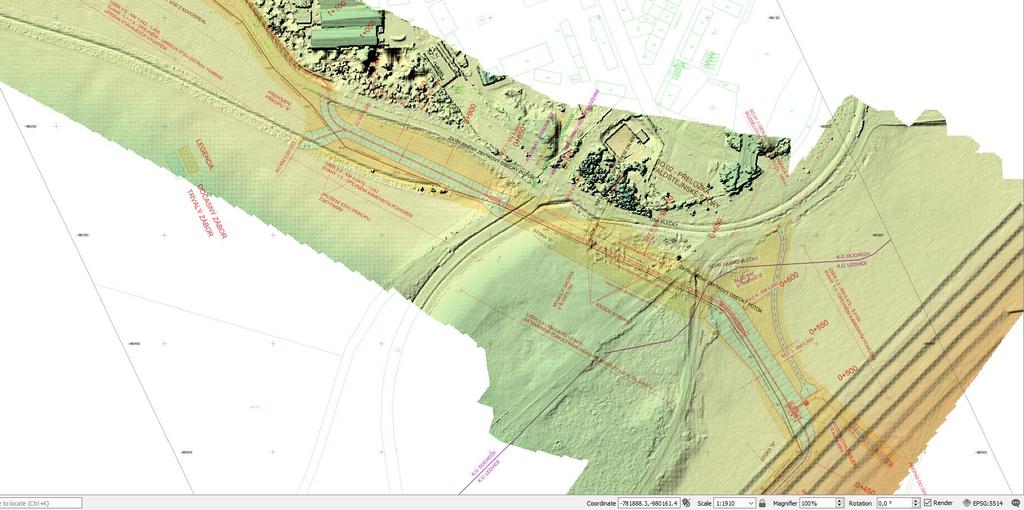

11 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Stavba: Liniová stavba přeložky potoka a odvodnění v délce m. Zadání: Na staveništi budou prováděny zemní práce podle projektové dokumentace. V rámci projektu byly spočteny objemy zemních prací a zhotovitel požaduje ověření správnosti tohoto výpočtu porovnáním projektu s modelem terénu.

12 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Řešení: Před zahájením stavby byla vytvořena mapa a 3D model celého území s prostorovým rozlišením 50 mm/pixel. Podle projektové dokumentace byl vytvořen rastrový digitální model projektovaného tvaru výkopů a náspů. Odečtením modelů byl zjištěn objem potřebných zemních prací. Projekt

13 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Řešení: Před zahájením stavby byla vytvořena mapa a 3D model celého území s prostorovým rozlišením 50 mm/pixel. Podle projektové dokumentace byl vytvořen rastrový digitální model projektovaného tvaru výkopů a náspů. Odečtením modelů byl zjištěn objem potřebných zemních prací. DMP skutečný terén

14 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Řešení: Před zahájením stavby byla vytvořena mapa a 3D model celého území s prostorovým rozlišením 50 mm/pixel. Podle projektové dokumentace byl vytvořen rastrový digitální model projektovaného tvaru výkopů a náspů. Odečtením modelů byl zjištěn objem potřebných zemních prací. DMP skutečný terén a projekt

15 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Řešení: Před zahájením stavby byla vytvořena mapa a 3D model celého území s prostorovým rozlišením 50 mm/pixel. Podle projektové dokumentace byl vytvořen rastrový digitální model projektovaného tvaru výkopů a náspů. Odečtením modelů byl zjištěn objem potřebných zemních prací. DMP projektovaný terén

16 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Řešení: Před zahájením stavby byla vytvořena mapa a 3D model celého území s prostorovým rozlišením 50 mm/pixel. Podle projektové dokumentace byl vytvořen rastrový digitální model projektovaného tvaru výkopů a náspů. Odečtením modelů byl zjištěn objem potřebných zemních prací. DMP projektovaný terén

17 Příklad 1: Výpočet objemu zemních prací podle současného a projektovaného stavu Technické údaje: Prostorové rozlišení ortomozaiky: 18 mm/px Prostorové rozlišení modelu: 50 mm/px Plocha pokrytí: 35,5 ha DMP projektovaný terén

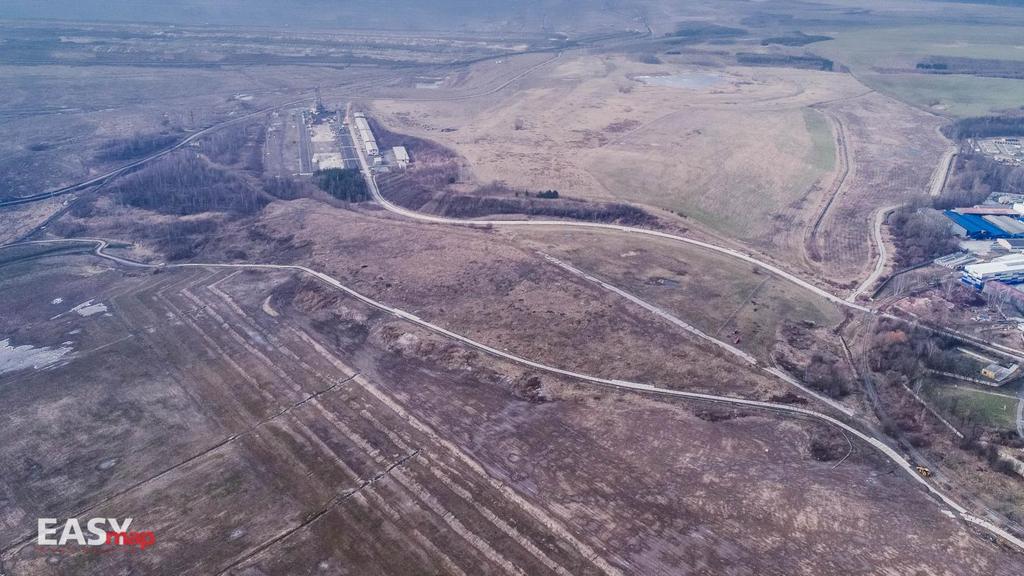

18 Příklad 2: Dokumentace provádění stavby Stavba: Rekonstrukce VTL plynovodu v délce m. Zadání: Investor požaduje dokumentaci důležitých fází výstavby pro uchování 2D a 3D informací a možnost ověření dodržení některých stavebních postupů.

19 Příklad 2: Dokumentace provádění stavby Řešení: Byla vytvořena síť fixních vlícovacích a ověřovacích bodů, která sloužila po celou dobu sledování stavby. V požadovaných termínech bylo staveniště snímáno a vytvořen model, který je se zadavatelem sdílen v cloudovém řešení. Data jsou archivována v rámci BIM.

23 Příklad 2: Dokumentace provádění stavby Technické údaje: Prostorové rozlišení ortomozaiky: 13 mm/px Prostorové rozlišení modelu: 53 mm/px

24 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Stavba: Historická stavba Masarykovy věže samostatnosti v Hořicích Zadání: Monumentální památník z dvacátých let je extrémně členitá stavba s kamennou fasádou. Pro účely projektování zamýšlené dostavby a tvorby fyzického 3D tištěného modelu vznikl požadavek na fotogrammetrické zaměření stavby.

25 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Řešení: V okolí stavby a na její fasádě byly zaměřeny vlícovací body pro přesné usazení modelu do lokální sítě. Tým pilot kameraman během tří letů pořídil snímky budovy z dostatečného počtu úhlů, tak aby bylo možné rekonstruovat povrch na všech důležitých místech. Vytvořený model byl následně upraven v místech, kde byl povrch zakryt vegetací. Hotový model by exportován vytištěn na 3D tiskárně.

26 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Řešení: V okolí stavby a na její fasádě byly zaměřeny vlícovací body pro přesné usazení modelu do lokální sítě. Tým pilot kameraman během tří letů pořídil snímky budovy z dostatečného počtu úhlů, tak aby bylo možné rekonstruovat povrch na všech důležitých místech. Vytvořený model byl následně upraven v místech, kde byl povrch zakryt vegetací. Hotový model by exportován vytištěn na 3D tiskárně.

27 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Řešení: V okolí stavby a na její fasádě byly zaměřeny vlícovací body pro přesné usazení modelu do lokální sítě. Tým pilot kameraman během tří letů pořídil snímky budovy z dostatečného počtu úhlů, tak aby bylo možné rekonstruovat povrch na všech důležitých místech. Vytvořený model byl následně upraven v místech, kde byl povrch zakryt vegetací. Hotový model by exportován vytištěn na 3D tiskárně. 3D model - render

28 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Řešení: V okolí stavby a na její fasádě byly zaměřeny vlícovací body pro přesné usazení modelu do lokální sítě. Tým pilot kameraman během tří letů pořídil snímky budovy z dostatečného počtu úhlů, tak aby bylo možné rekonstruovat povrch na všech důležitých místech. Vytvořený model byl následně upraven v místech, kde byl povrch zakryt vegetací. Hotový model by exportován vytištěn na 3D tiskárně. 3D model render a tisk

29 Příklad 3: Tvorba 3D modelu budovy a fotoplánů Technické údaje: Prostorové rozlišení ortomozaiky: 2 mm/px Prostorové rozlišení modelu: 8 mm/px Počet snímků: D model render a tisk

30 Příklad 4: Přesné zaměření sanované betonové konstrukce Stavba: Bezpečnostní přeliv vodohospodářského díla Zadání: Části betonové konstrukce měly být v rámci rekonstrukce odbourány vysokotlakým vodním paprskem hydrodemolicí. Odbouraný povrch je extrémně komplexní a běžnými metodami je velmi obtížné přesné zaměření.

31 Příklad 4: Přesné zaměření sanované betonové konstrukce Řešení: V místě byla vytvořena lokální síť vhodně orientovaná tak, aby bylo možné spočítat objemy povrchů z digitálního výškového modelu. Vlícovací body byly zaměřeny totální stanicí a povrch pokryt dostatečným počtem snímků. Měřické lety vyžadovaly velmi přesnou pilotáž vzhledem k blízkosti konstrukcí a zařízení. Povrch konstrukce po sanaci

32 Příklad 4: Přesné zaměření sanované betonové konstrukce Řešení: V místě byla vytvořena lokální síť vhodně orientovaná tak, aby bylo možné spočítat objemy povrchů z digitálního výškového modelu. Vlícovací body byly zaměřeny totální stanicí a povrch pokryt dostatečným počtem snímků. Měřické lety vyžadovaly velmi přesnou pilotáž vzhledem k blízkosti konstrukcí a zařízení. Výchozí stav

33 Příklad 4: Přesné zaměření sanované betonové konstrukce Řešení: V místě byla vytvořena lokální síť vhodně orientovaná tak, aby bylo možné spočítat objemy povrchů z digitálního výškového modelu. Vlícovací body byly zaměřeny totální stanicí a povrch pokryt dostatečným počtem snímků. Měřické lety vyžadovaly velmi přesnou pilotáž vzhledem k blízkosti konstrukcí a zařízení. Průběžný stav

34 Příklad 4: Přesné zaměření sanované betonové konstrukce Řešení: V místě byla vytvořena lokální síť vhodně orientovaná tak, aby bylo možné spočítat objemy povrchů z digitálního výškového modelu. Vlícovací body byly zaměřeny totální stanicí a povrch pokryt dostatečným počtem snímků. Měřické lety vyžadovaly velmi přesnou pilotáž vzhledem k blízkosti konstrukcí a zařízení. Průběžný stav

35 Příklad 4: Přesné zaměření sanované betonové konstrukce Řešení: V místě byla vytvořena lokální síť vhodně orientovaná tak, aby bylo možné spočítat objemy povrchů z digitálního výškového modelu. Vlícovací body byly zaměřeny totální stanicí a povrch pokryt dostatečným počtem snímků. Měřické lety vyžadovaly velmi přesnou pilotáž vzhledem k blízkosti konstrukcí a zařízení. Rozdílový model

36 Příklad 4: Přesné zaměření sanované betonové konstrukce Technické údaje: Prostorové rozlišení ortomozaiky: 1,2 mm/px Prostorové rozlišení modelu: 4 mm/px Rozdílový model

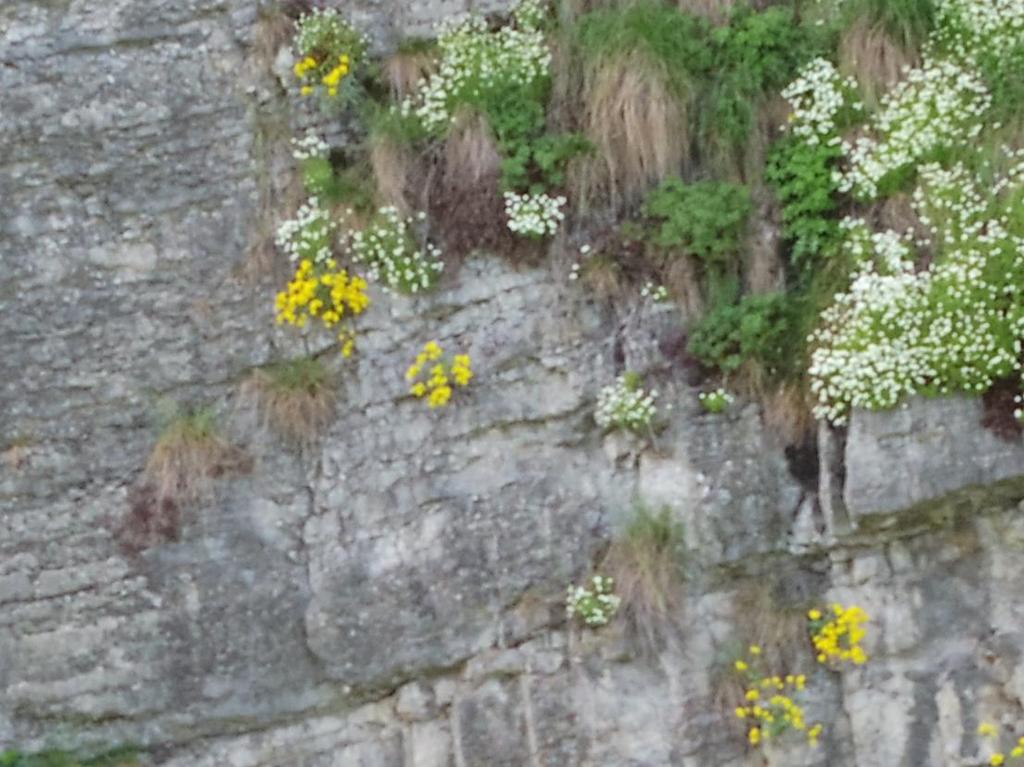

37 Příklad 5: Biologické hodnocení nepřístupných skalních útvarů Stavba: Rekonstrukce trati Benešov - Praha Zadání: V rámci stavby rekonstrukce trati bylo zapotřebí provést sanaci několika skalních výchozů. Místo stavby je uvnitř CHKO Český Kras a vyskytují se zde ZCHD rostlin. Nezbytným podkladem pro projekt sanace je biologické hodnocení lokality, které jsme provedli a dodali.

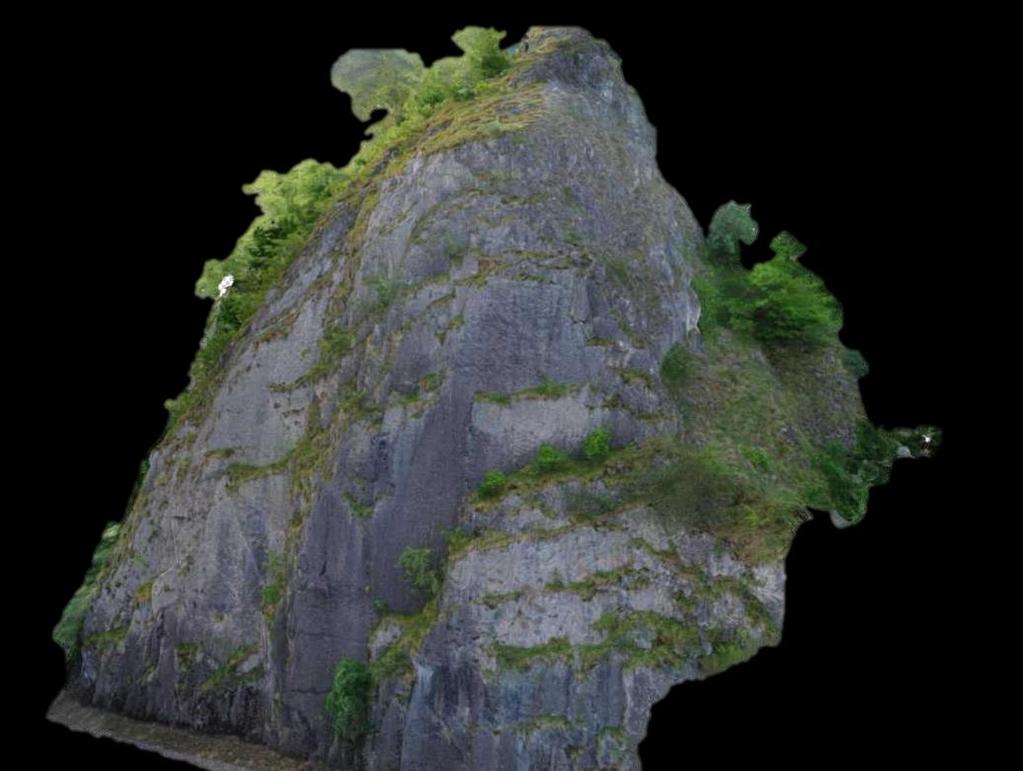

38 Příklad 5: Biologické hodnocení nepřístupných skalních útvarů Řešení: Z hlediska plánování letu je místo poměrně komplikované díky blízkosti trati a vzrostlé vegetace. Lety bylo potřeba projednat s ÚCL, CHKO a SŽDC a koordinovat s dispečerem dopravy. Pro udržení odstupu byl použit objektiv s delším ohniskem. Pro účely plánování letu byl využit podrobný digitální model terénu, který poskytuje přesné výškové a polohové údaje.

42 Příklad 5: Biologické hodnocení nepřístupných skalních útvarů Řešení: Z hlediska plánování letu je místo poměrně komplikované díky blízkosti trati a vzrostlé vegetace. Lety bylo potřeba projednat s ÚCL, CHKO a SŽDC a koordinovat s dispečerem dopravy. Pro udržení odstupu byl použit objektiv s delším ohniskem. Pro účely plánování letu byl využit podrobný digitální model terénu, který poskytuje přesné výškové a polohové údajy.

44 Příklad 5: Biologické hodnocení nepřístupných skalních útvarů Technické údaje: Prostorové rozlišení ortomozaiky: 3 mm/px Zvláště chráněné druhy: lomikámen trsnatý (Saxifraga rosacea), lomikámen latnatý (Saxifraga paniculata) a hvozdík sivý (Dianthus gratianopolitanus)

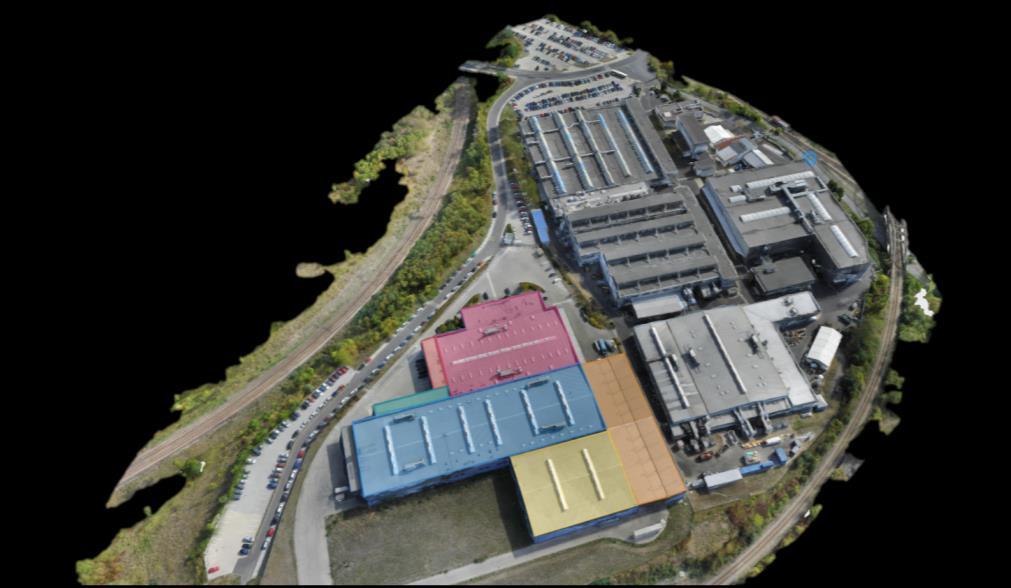

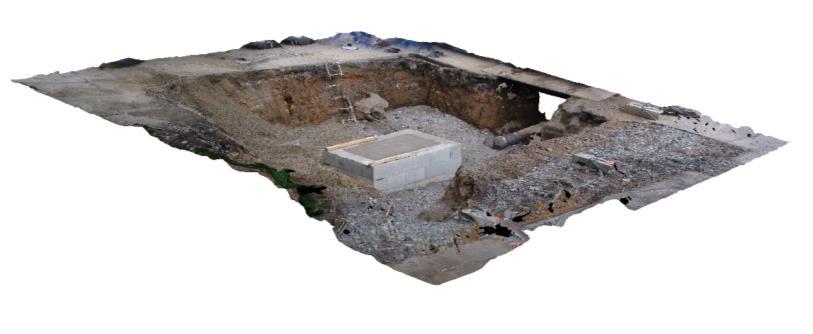

45 Příklad 6: Pasportizace a objemové výpočty na stavbě Stavba: Čistírna odpadních vod v průmyslové zóně Zadání: Před zahájením stavby a po jejím dokončení byla stavba zdokumentována v podobě podrobné fotomapy a sady leteckých snímků. Kromě toho byl v průběhu stavby pořizován 3D model a prováděny objemové výpočty.

52 Příklad 6: Pasportizace a objemové výpočty na stavbě Technické údaje: Prostorové rozlišení ortomozaiky: 10 mm/px Prostorové rozlišení modelu: 40 mm/px Pokryté území: 10,1 ha
