1 Bezbariérová řešení staveb prof. Ing. arch. Irena Šestáková (m.č.438,

2 Organizace cvičení studenti vytvoří pětičlenné skupiny, každá skupina si v průběhu semestru zapůjčí vozík a zmapuje dle vlastního výběru jednu trasu dle zadání vozíky budou k dispozici u asistentky Ústavu nauky o budovách Ing. Petry Křížové - m. č. 432 ( petra.krizova@fa.cvut.cz) společně s vozíkem si zapůjčíte i sklonoměry a publikaci Rukověť mapovače, ve které naleznete praktické informace čeho si při mapování všímat odborné rady poskytnou Mgr. Kateřina Novotná (katerina.novotna@pov.cz) a Ing. arch. Jan Tomandl (tomandl@pov.cz) z Pražské organizace vozíčkářů

3 Zápis na cvičení zápis proběhne elektronicky, odkaz naleznete na webových stránkách FA, předmět Nauka o stavbách I, studijní materiály: každá skupina si zvolí vedoucího, který provede zápis do systému Půjčování vozíku vozíky bude k dispozici k zapůjčení od do konce listopadu 2018, vždy v pondělí, ve středu a v pátek ve 4. podlaží na sekretariátu Ústavu nauky o budovách m.č. 432 zapůjčení vozíků pondělí, středa, pátek 12:30 13:00 vrácení vozíků pondělí, středa, pátek 8:30 9:30

4 Zadání navržení a zmapování vybrané turisticky atraktivní trasy v Praze z perspektivy osoby sedící na vozíku (povrchy, příčné a podélné sklony, průjezdy ) navržené trasy mohou být výchozím materiálem pro publikaci zaměřenou na méně známé, přesto turisticky atraktivní lokality v Praze návrh na bezbariérovou úpravu zjištěných nedostatků může být předložen v rámci komise MHMP k realizaci

5 Lokality Karlín, Libeň, Holešovice, Dejvice, Bubeneč, Střešovice, Letná min. 700 m, max m Délka trasy Body zájmu min. 3 kulturně / architektonicky zajímavé objekty min. 1 přístupná / částečně přístupná kavárna nebo restaurace min. 1 upravená toaleta (veřejné WC, hygienické zázemí kavárny, muzea) (lze využít data z internetových stránek PřesBariéry.cz Mapa)

6 Kvalita trasy za běžných klimatických podmínek pevný a rovný povrch, případně souvislý povrch s pravidelnými spárami do šířky max. 2 cm (např. rovná dlažba, asfalt, kovový a dřevěný rošt, případně kvalitní mlatový povrch) převažující podélný sklon trasy/komunikace max. 8 % převažující příčný sklon trasy/komunikace je max. 4 % šířka cesty je min. 120 cm, krátké přímé průjezdy min. 90 cm výškový rozdíl do 7 cm (schod, obrubník apod.) samostatně se vyskytující spáry, kolejiště, odvodňovací žlábky, krátké úseky ve výrazném sklonu vyznačit!

7 Bonusové prvky návaznost na MHD okruh (trasa začíná a končí ve stejném bodě) vyhrazené parkovací stání na začátku / konci trasy návrhy bezbariérových úprav na trase

8 Odevzdání max. 5-ti minutová prezentace formou ppt, fotografií doplněných komentáři o přístupnosti, nebo videa (ne formát prezi!) prezentace musí obsahovat mapu se zakreslenou trasou a jednotlivými objekty včetně parametrů

9 Harmonogram PŘEDNÁŠKA PŘEKONEJME BARIÉRY !!!povinná účast studentů všech programů (podpis do prezenční listiny!!! PREZENTACE PRACÍ PROSINEC 2018

10 700mm x 1200mm ROZMĚRY VOZÍKU

11 otáčení o 360 o min. průměr 1500mm otáčení o 90 o -180 o mm x 1500mm OTÁČENÍ VOZÍKU

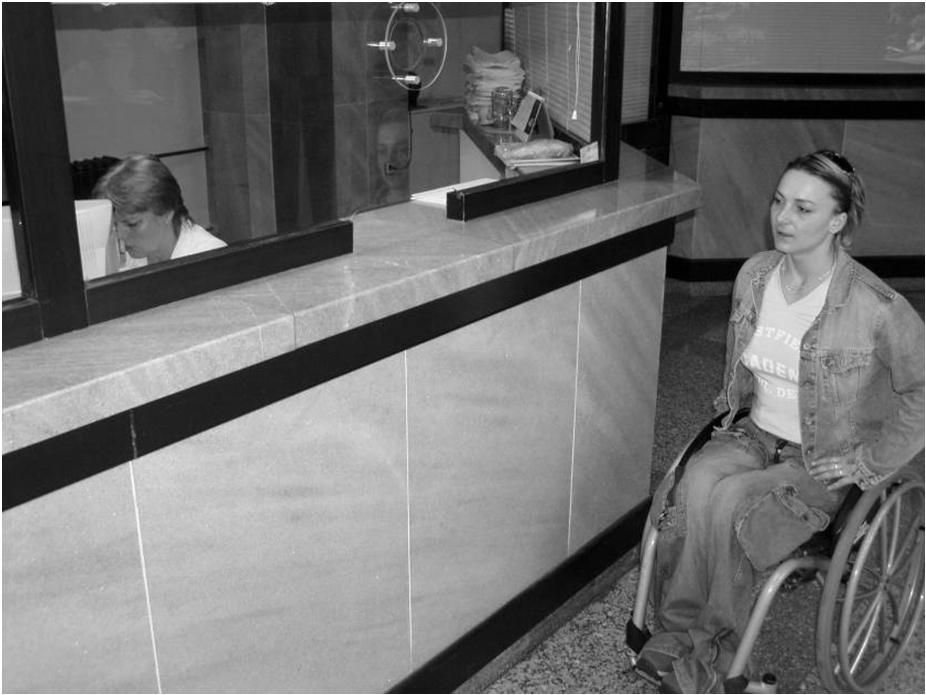

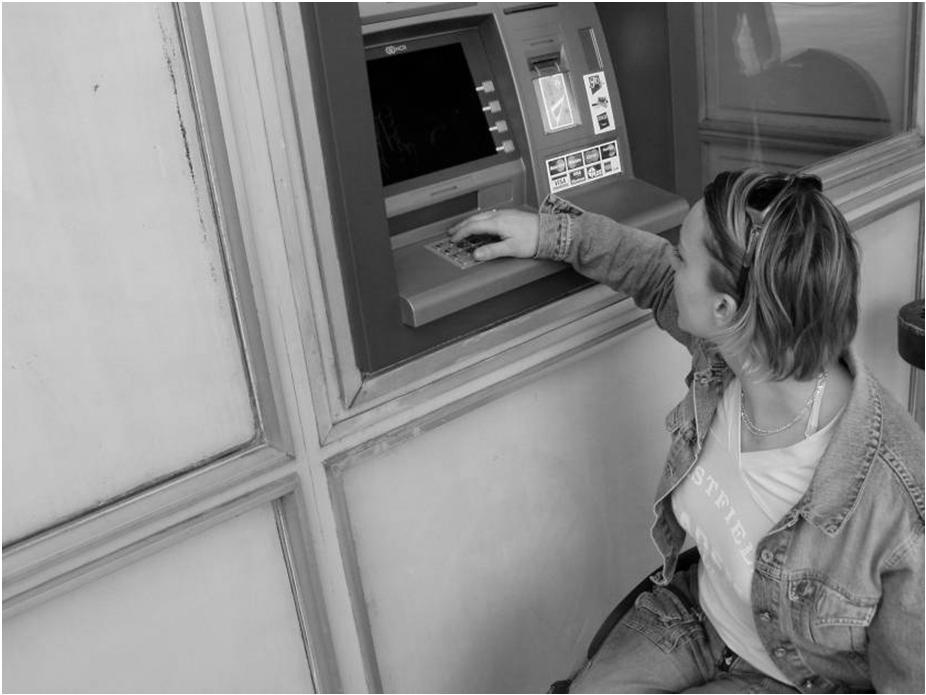

12 NS I základy nauky o stavbách - bezbariérová řešení staveb zvonky, parkovací automat 600 mm-1200 mm nad úrovní terénu prodejní pulty, přepážky délka min. 900mm 800mm nad úrovní terénu DOSAHOVÉ VZDÁLENOSTI OSOBY NA VOZÍKU

13 min. 1400mm x 1400mm min. 1600mm x 1800mm dle vyhlášky 369/2001Sb. platné do listopadu 2009 KABINA WC ZMĚNA STAVBY KABINA WC NOVOSTAVBA

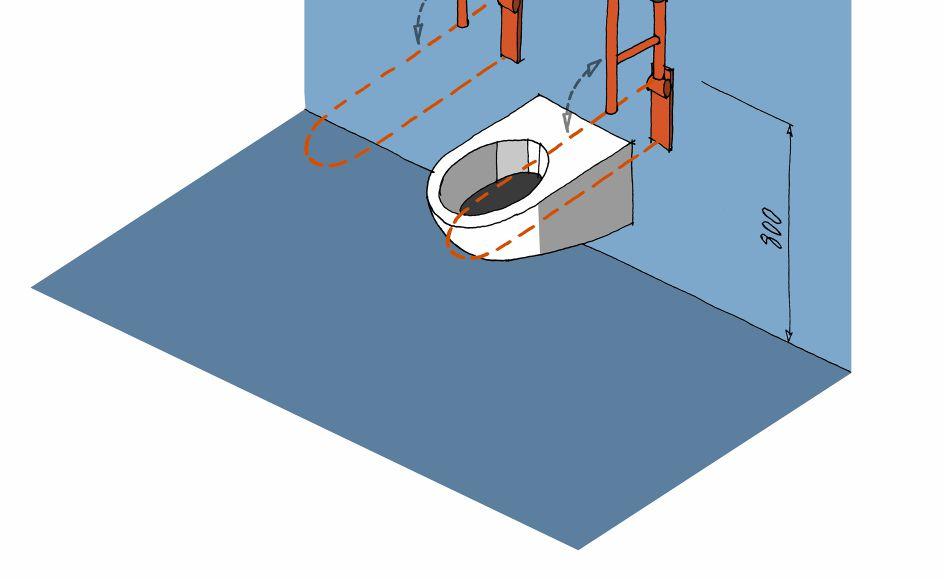

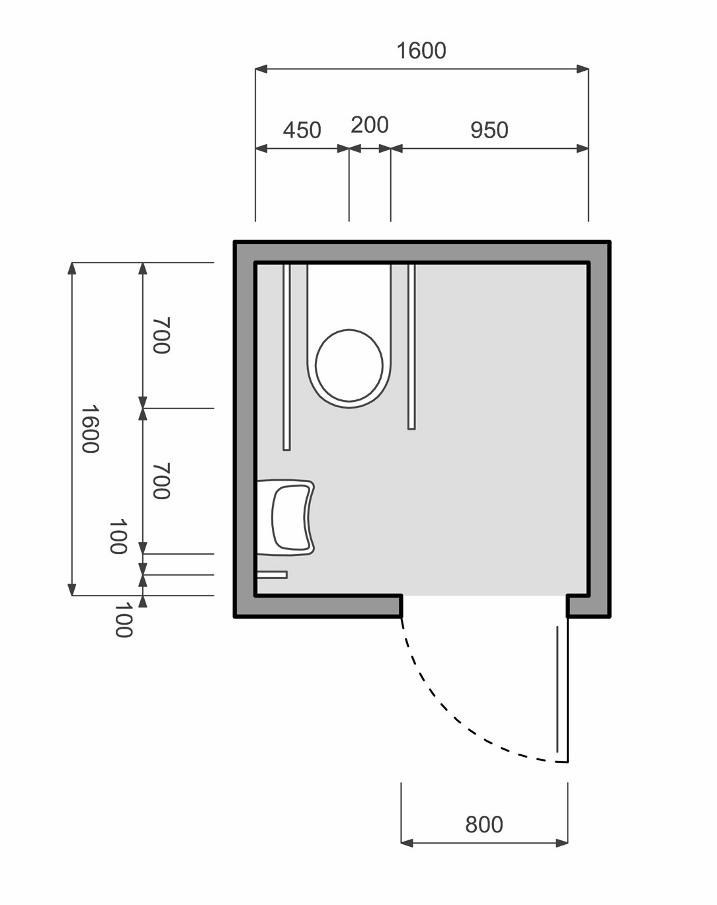

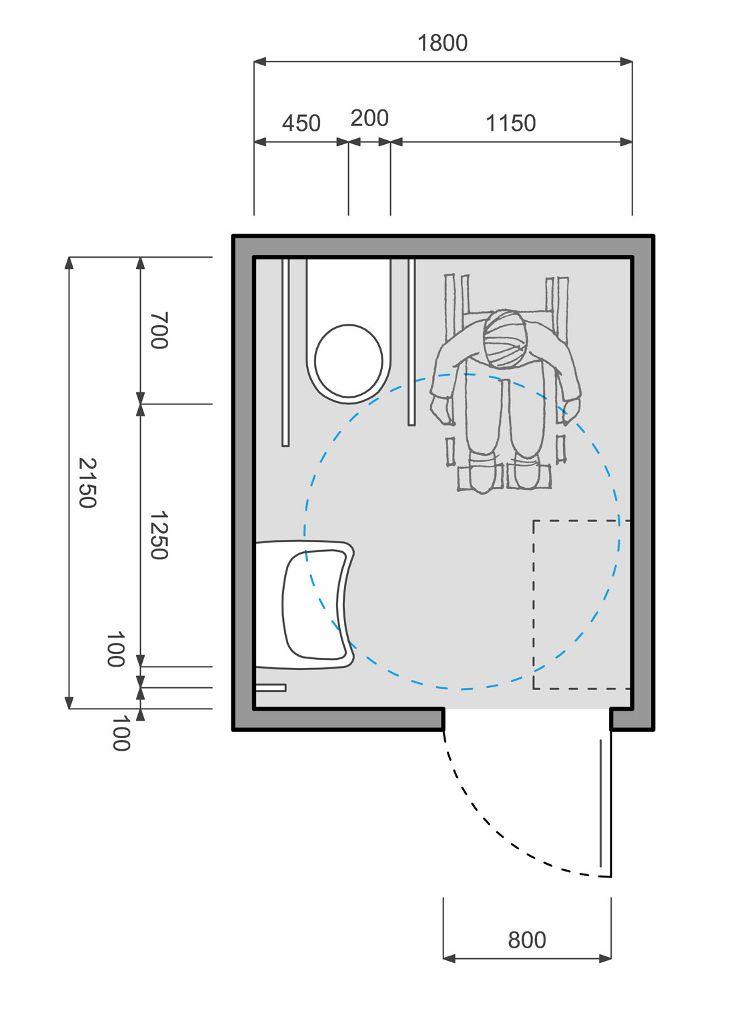

14 min. 1600mm x 1600mm dle platné vyhlášky 398/2009Sb. KABINA WC ZMĚNA STAVBY min. 1800mm x 2150mm KABINA WC NOVOSTAVBA

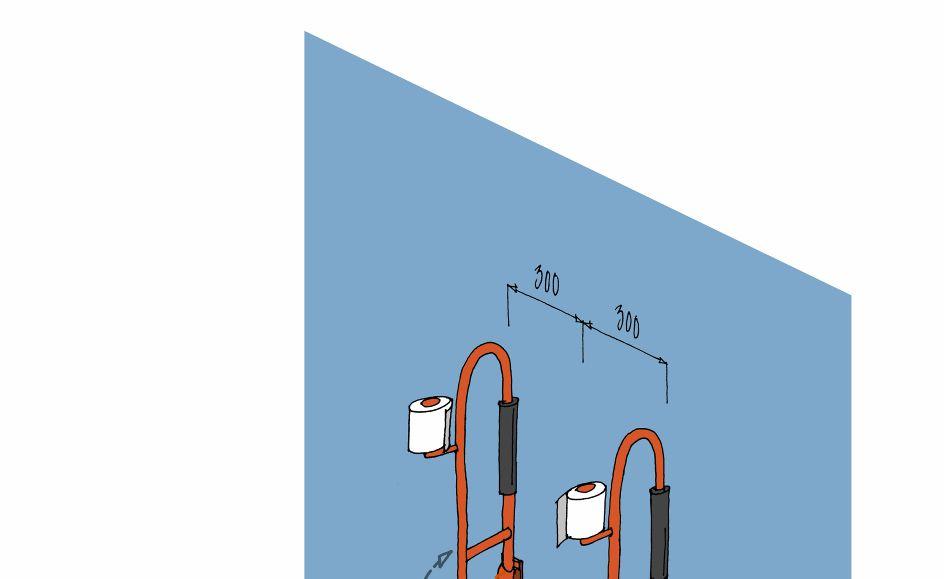

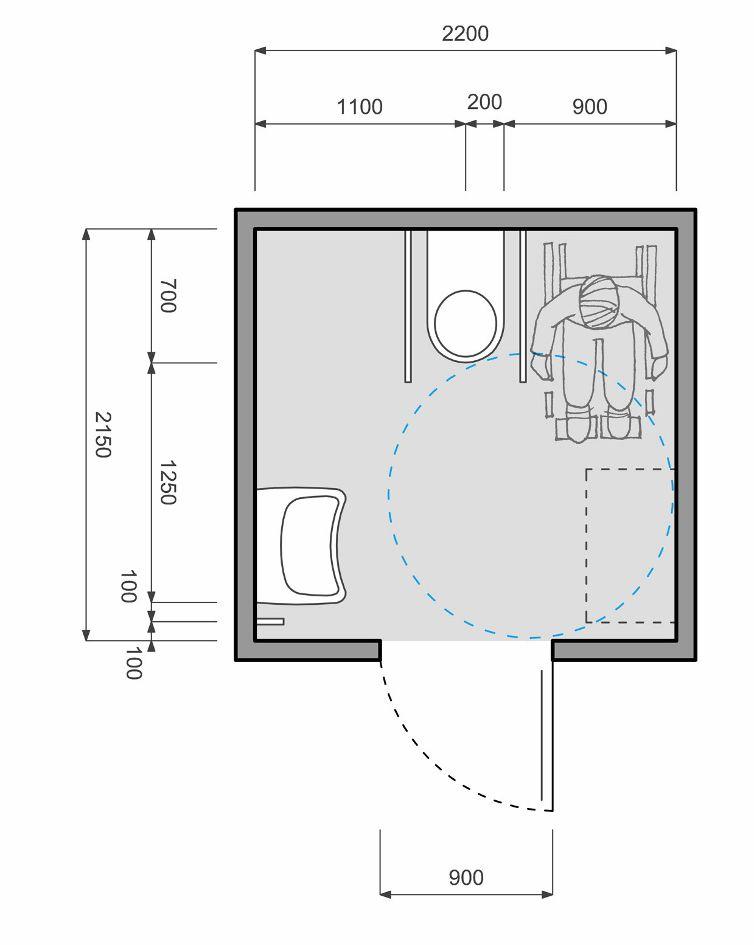

15 min. 2000mm x 2150mm dle platné vyhlášky 398/2009Sb. KABINA WC POUŽITÍ S ASISTENCÍ

16 SCHÉMA PŘESUNU VOZÍČKÁŘE NA WC NS I základy nauky o stavbách - bezbariérová řešení staveb

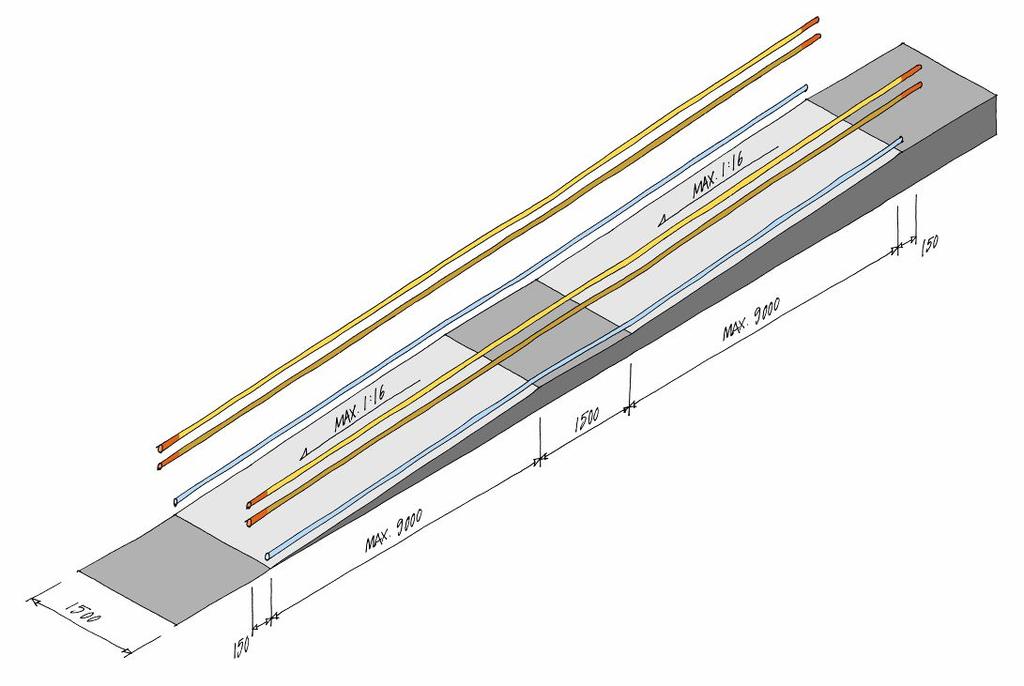

17 dle vyhlášky 369/2001Sb. platné do listopadu 2009 dle platné vyhlášky 398/2009Sb. RAMPY

18 CHODBY NS I základy nauky o stavbách - bezbariérová řešení staveb

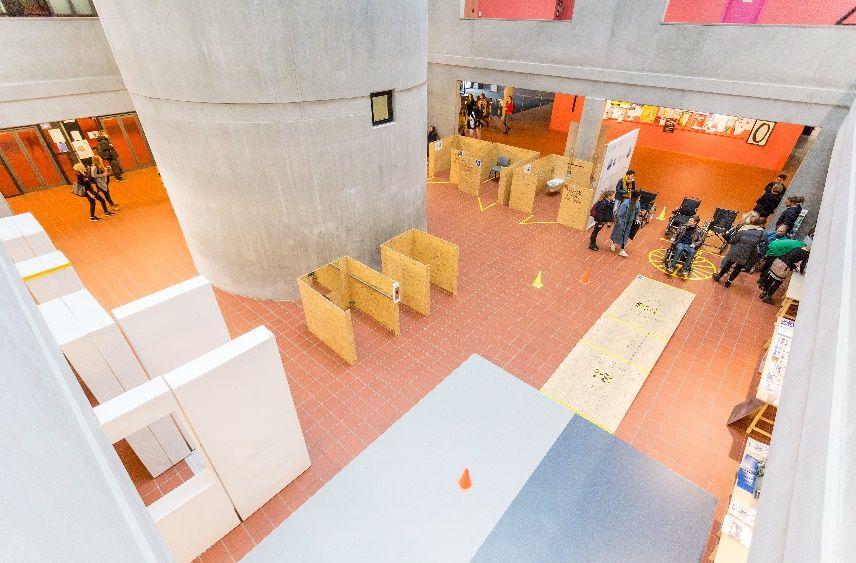

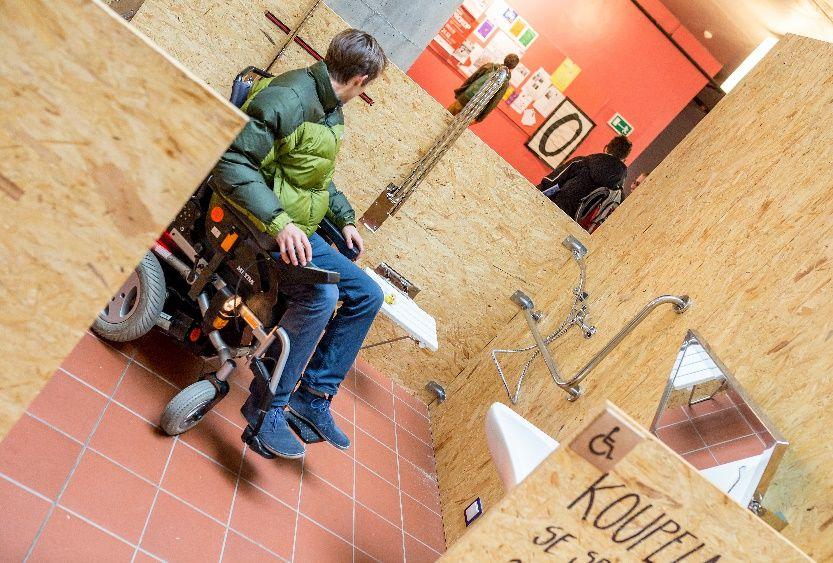

19 PŘEKONEJME BARIÉRY NS I základy nauky o stavbách - bezbariérová řešení staveb

20 PŘEKONEJME BARIÉRY NS I základy nauky o stavbách - bezbariérová řešení staveb

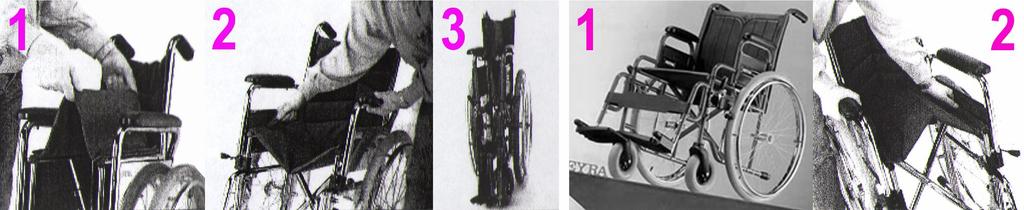

21 SKLÁDÁNÍ VOZÍKU ROZKLÁDÁNÍ VOZÍKU MANIPULACE S VOZÍKEM
