AUDITY (BEZ)BARIÉROVOSTI OBJEKTŮ

Transkript

1 AUDITY (BEZ)BARIÉROVOSTI OBJEKTŮ Ing. Milena Antonovičová 5/2019

2 OBSAH 1. Požadavky uživatelů 2. Legislativa 3. Audity budov

3 Bezbariérové řešení a užívání staveb - vytváření prostředí, které umožní samostatný a bezpečný pohyb všem uživatelům - specifické nároky v důsledku omezení, postižení, znalostí, věku,

4 1. POŽADAVKY UŽIVATELŮ osoby s omezenou schopností pohybu a orientace, cca 30% populace osoby s pohybovým omezením/postižením tj. osoby na vozíku, s berlemi, s chodítky, po úrazu, těhotné ženy, malé děti, osoby doprovázející dítě v kočárku,.. osoby se zrakovým, sluchovým nebo mentálním omezením/postižením senioři osoby dočasně zdravotně indisponované (nevolnost, záchvat, alkohol, ) cizinci v zahraničí: osoby s vnitřním postižením, alergici, osoby citlivé na elektrický proud,

5 Pohybové omezení/postižení - lidé užívající vozík, berle, chodítka, osoby s kočárky, těžkými zavazadly, malé děti, senioři,.. - základní problém: omezení mobility a motoriky, snížená výdrž a stabilita Požadavky na prostředí: - průchozí šířky - manipulační plochy - příčný a podélný sklon - povrch - výškové rozdíly - dosahové vzdálenosti (vertikální i horizontální) - zábradlí, opory, mobiliář,..

6

7

8 Nejčastější problémy:

9 Omezení/postižení zraku základní problém: získávání informací a orientace v prostředí osoby nevidomé: ne-vizuální orientace tj.bílá hůl, nášlap, akustické informace,.. osoby slabozraké: zbytky zraku - kontrasty, osvětlení,.. Požadavky na prostředí: - funkční vodící linie - hmatná dlažba: přechody, místa pro přecházení - akustické prvky:ozvučení světelné signalizace, majáčky na objektech - kontrastní označení: schodiště, prosklené plochy, sloupy, rámy dveří,.. - hmatné a kontrastní označení překážek, nebezpečných míst,... - velikost nápisů, dobré osvětlení,

10

11 Schodiště: - chybí vizuální kontrasty - dojem rovné plochy

12 Nejčastější problémy:

13 Omezení/postižení sluchu základní problém: komunikace a přijímání akustických informací - osoby neslyšící, nedoslýchavé, ohluchlé Požadavky na prostředí: - alternativní komunikační systémy (znakový jazyk, odezírání, vizuální informace a piktogramy,...) - dobré osvětlení (odezírání), redukce hluku - optický výstup u dorozumívacích zařízení (výtah, zvonková tabla), požárních a jiných hlásičů - indukční smyčky u komunikátorů

14 Informační systém letiště Barcelona

15 Nejčastější problémy:

16 Osoby s kognitivním a mentálním postižením - jednoduché a logické členění prostoru - opakující se barvy - výrazné barevné piktogramy Malé děti - bezpečné prostředí - jednoduché, barevné a kontrastní předměty - snížené dosahové vzdálenosti a výšky dle věku - nealergické materiály (povrchy, rostliny, stromy, ) Senioři - kombinace omezení (pohybové, smyslové/zhoršení zraku a sluchu) - pomalejší reakce - jednoduché logické kontrastní nápisy - místa pro odpočinek

17 Nejčastější problémy:

18 2. LEGISLATIVA - řada předpisů: stavební zákon, vyhlášky, normy, technické podmínky, metodiky,, evropské normy - nejednotná kompetence: projektant, stavební úřad, stavbyvedoucí, investor, nájemce, - vyjádření: policie, hasiči, hygiena, - neziskové organizace (NIPI): posudek NNO není závazný, tímto nelze přenést odpovědnost stavebního úřadu nebo účastníka řízení

19 Proces výstavby

20 Vyhláška MMR č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb

21 paragrafová část: - obecné požadavky na řešení (chodníky, parkovací stání, vstup, hygienické zařízení, bazény, ) přílohy: - základní principy: výškové rozdíly, manipulační plochy, hmatná dlažba, akustické majáčky, vizuální kontrasty, indukční odposlech, - pozemní komunikace a veřejná prostranství - stavby občanského vybavení, bytové domy, byty zvláštního určení a stavby pro výkon práce - piktogramy

22 PROBLÉMY PROJEKTANTI - rozpory v předpisech, měnící se požadavky - nedostatek vzorových řešení - chybí možnost odborné konzultace UŽIVATELÉ - složitý předpis s řadou vazeb - pohybové omezení: chybí přesnější definice povrchů (rovný, pevný, opatřený proti skluzu,.?) - omezení zraku: teoretické řešení, nerespektují připomínky z praxe, řada opatření je nadbytečných nebo vytvářejí nebezpečné situace - omezení sluchu: nefunkční řešení, minimum indukčních smyček

23 3. AUDITY BUDOV A. posouzení stávajícího stavu - legislativní požadavky - reálné užívání (specifika) B. návrh úprav - funkční celky

24 BUDOVY FUNKČNÍ CELKY 1. Přístup, parkovací stání 2. Vstup, zádveří 3. Pohyb po budově - horizontální 4. Pohyb po budově - vertikální 5. Hygienické zařízení 6. Informační a orientační systém - užívání stavby - vždy zohlednit všechna omezení

25 1. PŘÍSTUP K BUDOVĚ v úrovni komunikace, bez schodů a vyrovnávacích stupňů bezbariérová rampa, rekonstrukce: plošina vytýčení přístupu vodícími liniemi popř. akusticky

26

27

28

29

30

31 Informace o umístění bezbariérového vstupu

32 NEJČASTĚJŠÍ CHYBY - přístup:

33 Vyhrazená parkovací stání umístění: na všech vyznačených odstavných a parkovacích plochách stání pro OZP a rodiče s dětmi počet stání bezbariérový přístup na chodník svislé a vodorovné dopravní značení hmatná dlažba

34

35

36

37

38

39 NEJČASTĚJŠÍ CHYBY - parkování:

40 2. VSTUPY šířka vstupních dveří madlo práh, rohožka vizuální kontrast dveří a prosklených ploch umístění kliky, zvonků, dorozumívacího zařízení,.. akustický majáček dorozumívací zařízení: hlasový, optický a akustický výstup zádveří

41

42

43

44

45

46 NEJČASTĚJŠÍ CHYBY:

47 3. HORIZONTÁLNÍ POHYB podlahy: povrchy, výškové rozdíly vizuální kontrasty označení prosklených ploch označení překážek zařizovací předměty: průjezdné šířky volný prostor podél vodících linií (řešení poslucháren,..)

48

49

50 ožadovaný výhled vizuálně kontrastní madlo

51

52 Umělé vodící linie - interiér

53 Lesklé podlahy problém pro slabozraké osoby

54

55 Řešení prostoru pro neslyšící osoby tzv. deaf spaces design

56

57 NEJČASTĚJŠÍ CHYBY - horizontální pohyb:

58 4. VERTIKÁLNÍ POHYB schodiště výtahy plošiny svislé a šikmé bezbariérové rampy (nájezdy)

59 SCHODIŠTĚ výška schodu, sklon ramene kontrastní označení prvního a posledního schodu oboustranné zábradlí s přesahem, madlo prostor pod schodištěm

60

61

62

63

64

65

66 NEJČASTĚJŠÍ CHYBY:

67 SCHODIŠŤOVÉ PLOŠINY výjimečné řešení, neřeší bezbariérový přístup pro seniory, rodiče s kočárky atd. mezi uživateli neoblíbené DŮVODY: zamčené chybí informace o obsluze často nefunkční

68

69

70 Svislá zdvihací plošina

71

72

73 Schodolez individuální pomůcka pouze pro některé typy vozíků bezbariérový přístup není zajištěn!!!!

74 NEJČASTĚJŠÍ CHYBY:

75 VÝTAHY volná manipulační plocha (ovladače, dveře) vizuální kontrast ovladače: přístup, popis rozměry kabiny vybavení kabiny: optická, akustická a hlasová signalizace, obousměrné dorozumívací zařízení-indukční odposlech

76

77

78

79 NEJČASTĚJŠÍ CHYBY:

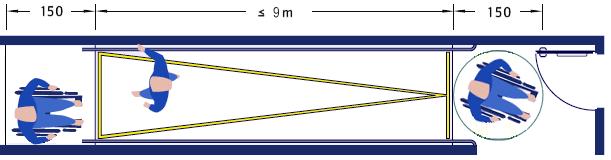

80 BEZBARIÉROVÉ RAMPY šířka, délka, podesty podélný/příčný sklon madla s přesahem dolní zarážka zábrana proti vstupu pod rampu

81

82

83

84 NEJČASTĚJŠÍ CHYBY:

85 5. HYGIENICKÉ ZAŘÍZENÍ na veřejně přístupných WC nejméně jedna bezbariérově řešená kabina veřejně přístupné stavby: řešení pro osoby na vozíku s asistentem (větší manipulační prostor) přebalovací kabina nebo přebalovací pult

86 Kabiny WC - rozměry kabiny s ohledem na způsob užívání/s asistencí, novostavba/rekonstrukce - logické uspořádání zařizovacích předmětů s ohledem na manipulační plochu - vizuální kontrasty - dveře: vodorovné madlo, hmatný štítek - mísa: odsazení od zadní stěny - manipulační prostor před a vedle - madla po obou stranách - ovladač nouzového volání - umývadlo, baterie, zrcadlo, madlo - lze přebalovací pult

87 Přístup k záchodu NOVOSTAVBY S ASISTENCÍ NOVOSTAVBY REKONSTRUKCE

88 WC MUŽI WC ŽENY WC MUŽI WC ŽENY

89

90

91

92

93

94

95

96

97 NEJČASTĚJŠÍ CHYBY:

98 6. INFORMAČNÍ A ORIENTAČNÍ SYSTÉMY základní informace vizuální, dle okolností i akustické a hmatné kontrastní osvětlené nápisy a symboly informační a signalizační prvky vnímatelné a srozumitelné pro všechny uživatele

99

100 INFORMAČNÍ SYSTÉM vizuální, akustické a hmatné informace

101

102

103

104

105
