Svítidla a jejich části. rozdělení svítidel. světelné vlastnosti svítidel. Světelně technické parametry svítidel

Transkript

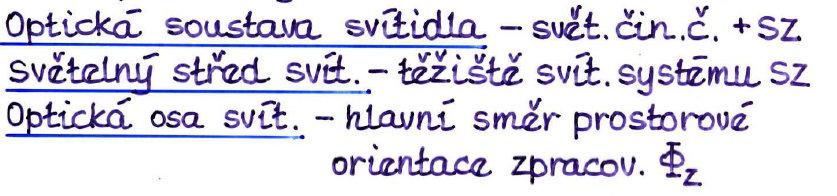

1 Svítidla a jejich části rozdělení svítidel světelné vlastnosti svítidel Svítidla - zařízení, která rozdělují, filtrují nebo mění světlo vyzařované jedním nebo více světelnými zdroji. Obsahují - světelné zdroje + díly nutné pro upevnění a ochranu zdrojů, v případě potřeby pomocné obvody, včetně prostředků pro jejich připojení k síti. Světelné přístroje: - svítidlo - světlomet - vyzařuje směrově soustředěný svazek paprsek - použití: osvětlování na velké vzdálenosti - projektor (světlomet k projekci obrazů) - světelné návěstidlo (signalizace, světelné značení - doprava) - odrazka Svítidla - zařízení - světelně činné - mění rozložení světelného toku - rozptylují světlo - mění spektrální složení - omezují oslnění - v úhlu oka pozorovatele Obsahují - světelné zdroje - díly nutné pro upevnění ochranu zdrojů - pomocné obvody - prostředky pro připojení k síti Světelně technické parametry svítidel Svítidla musí splňovat: - ochranu před dotykovým napětím - jednoduchou a snadnou montáž - jednoduchou údržbu - dlouhý život a spolehlivost 1) Světelný tok svítidla Ø SV = Ø Z - Ø ZTR 1

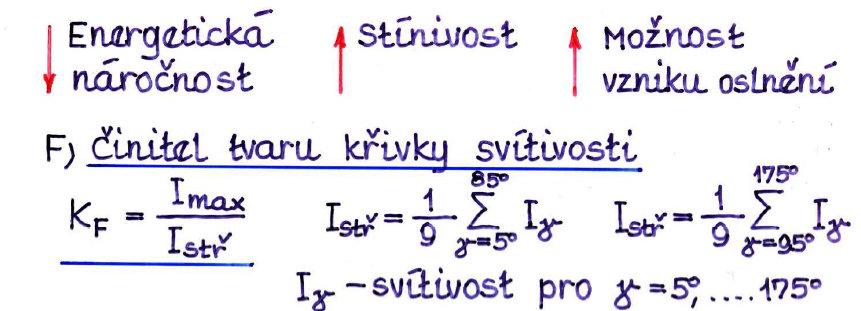

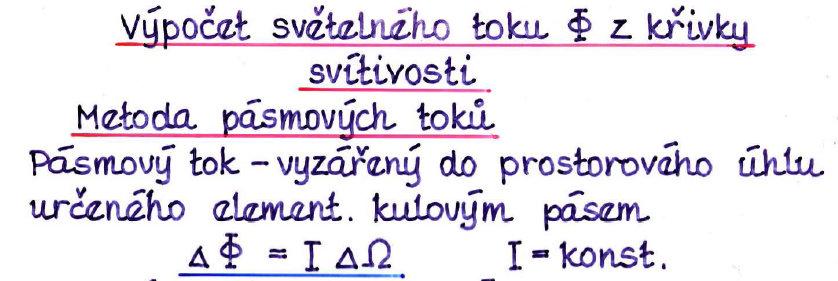

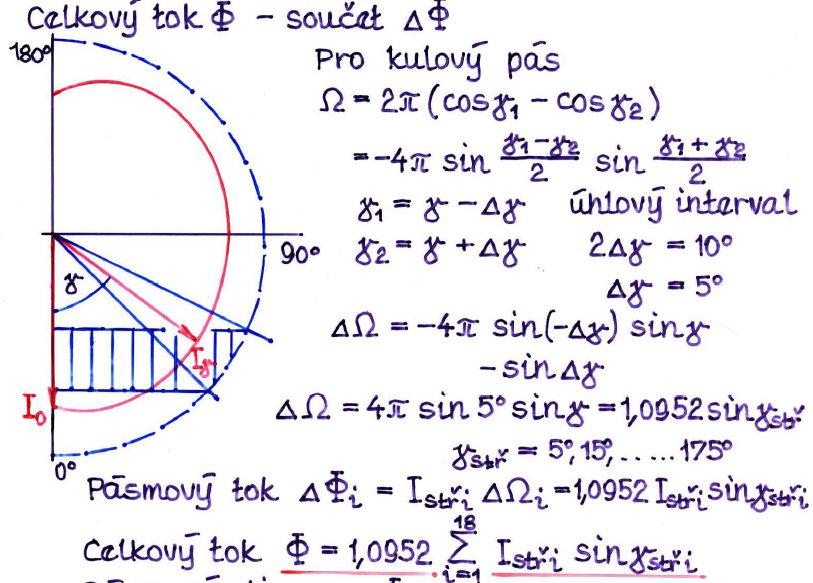

2 Světelně technické parametry svítidel 2) Účinnost svítidla - hospodárnost svítidla < 1 [-].100[%] 3) Křivky svítivosti - souměrné - rotační - nesouměrné k 1 nebo více rov. Maximální - holý zdroj (nevhodné směrování, oslnění, nedostatečná ochrana před povětrnostními vlivy) Účinnost běžně = 0,3 až 0,9 Světelně technické parametry svítidel 4) Jas svítidel S U svítidel (vnitřních) se pro kontrolu oslnění udávají jasy v kritické oblasti úhlů od 45º do 85º ve vodorovném směru pohledu. Světelně technické parametry svítidel 5) Úhel clonění - udává míru zaclonění světelného zdroje svítidlem vlákno baňka baňka 2

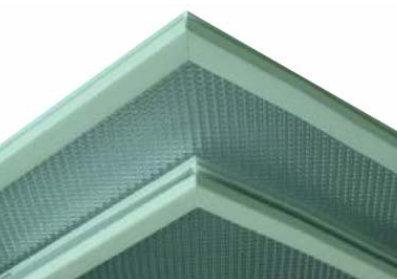

3 Základní principy usměrnění světelného toku K usměrnění sv. toku sv. zdrojů se používají principy Základní principy usměrnění světelného toku 1) Reflektory - zrcadlový odraz - vysoce čistý Al (99,8%) - odraznost až 95% využívají se i difuzní povrchové úpravy - tam kde není potřeba vysoké přesnosti Základní principy usměrnění světelného toku 2) Refraktory - usměrňování pomocí propustných vlastností - závisí na tloušťce (nelze vyčíslit) - princip lomu světla Základní principy usměrnění světelného toku 3) Rozptylovače - vysoce leštěný Al (99,8%) - využívají difúzní odraz (60-90%) - nejlepší materiály až 94% PMMA (polymetalakrylát) - vysoká propustnost horší mechanické vlastnosti PC (polykarbonát) - propustné vlastnosti o 10% nižší příznivější mechanické vlastnosti. Základní principy usměrnění světelného toku 4) Kombinované systémy - využívají reflektory, rozptylovače i refraktory Svítidlo ztrácí účinnost - odrazem nebo průchodem plochou 3

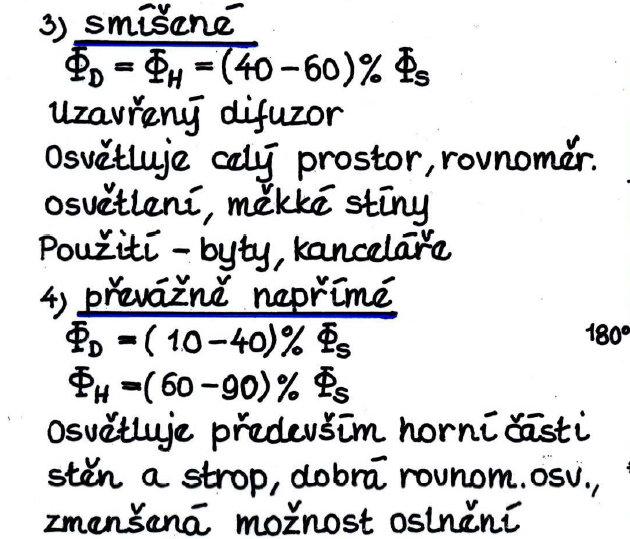

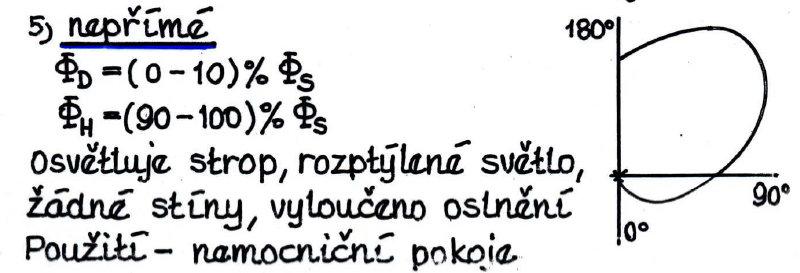

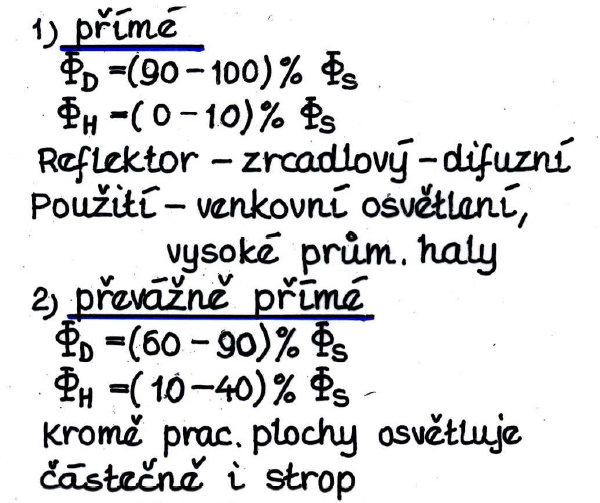

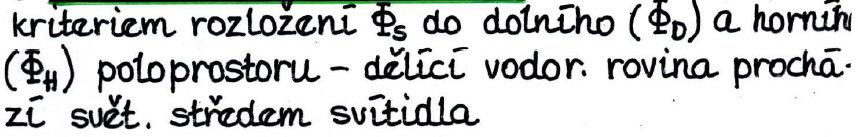

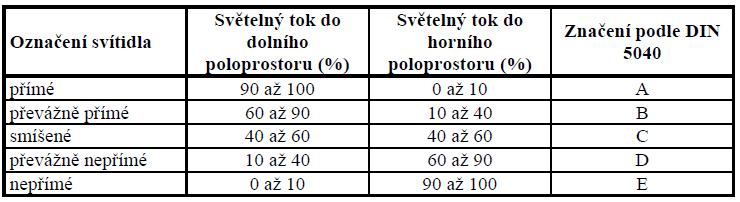

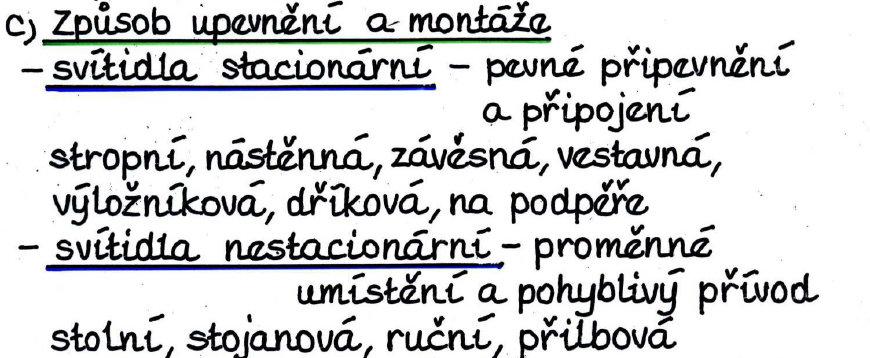

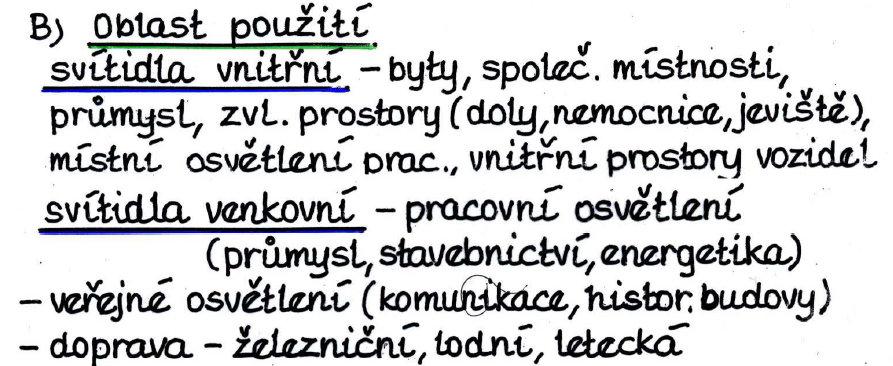

4 dle světelně tech. vlastností Prostorové rozložení Ø do horního a dolního poloprostoru dle světelně tech. vlastností Prostorové rozložení Ø do horního a dolního poloprostoru 4

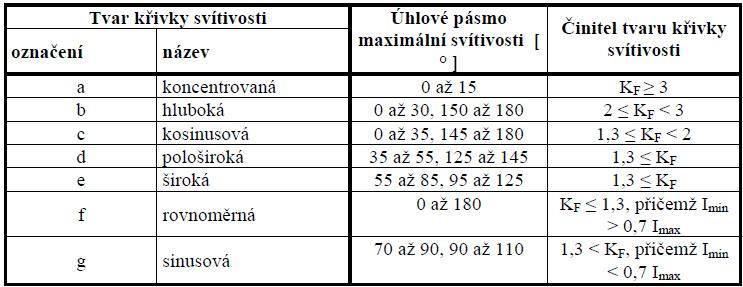

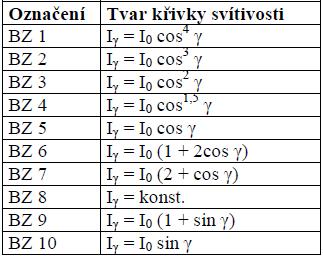

5 dle tvaru křivky svítivosti BZ klasifikace svítidel (dříve i ČSN) dle tvaru křivky svítivosti dle tvaru křivky svítivosti dle elektrotechnických vlastností (ČSN a ČSN třídy) Živéčásti nesmí být přístupné ani při výměně zdroje nebo předřadníku. Před úrazem el. proudem zachována ochrana při všech způsobech montáže a polohách svítidla. dle elektrotechnických vlastností - krytí svítidel IP Krytí svítidel - kód IP ČSN EN ( ) prvníčíslice 0-6 vyjadřuje ochranu před nebezpečným dotykem živých nebo pohybujících se částí a před vniknutím cizích předmětů druhá číslice 0-8 vyjadřuje ochranu před vniknutím vody 5

6 IP 00 - žádná ochrana - svítidla pouze pro malé napětí IP 20 - nejmenší - nízké napětí IP 23 - pro venkovní prostředí - min. krytí před deštěm IP 54 - krytí proti stříkající vodě IP 65 - krytí proti vniknutí prachu a vody Nejvyšší krytí - nevýbušné provedení - doly dle požární bezpečnosti - pro montáž na - hořlavý materiál - nehořlavý materiál Vyšší ochrana proti vniknutí prachu a vody znamená prodloužení života optického systému svítidla a snížení nákladů na jeho údržbu (čištění). Další požadavky na svítidla 1) světelná stálost 2) teplotní stálost 3) odolnost proti korozi 4) mechanická pevnost 1) Světelná stálost - určuje u mnoha materiálů jejich život dochází k trvalým změnám (žloutnutí, vybělení, zkřehnutí, tvoření trhlin, praskání) - UV záření zesílené teplem a vlhkostí 2) Teplotní stálost - provozní teploty na svítidle dosahujíčasto hodnot na hranicích přípustnosti. Pokud jsou tyto hodnoty překročeny, dochází k trvalým změnám, např. k deformaci, zkřehnutí, zuhelnění a praskání - tvoření trhlin. 3) Odolnost proti korozi - povrchová ochrana - ovlivní vzhled a světelně technické vlastnosti materiálu povrchové úpravy: lakování, poniklování, pochromování, ovaní, pozinkování, kadmiování, nanášení umělých hmot, leštění a eloxování plasty - nevyžadují dodatečná opatření 6

7 4) Mechanická pevnost - mírou stability konstrukčních prvků především u plastů a křemenných skel Vlivem záření, tepla, chladu a vlhkosti se může změnit mechanická pevnost, a tím i spolehlivost svítidla. dělí na: světelnětechnické (světelněčinné) elektrotechnické mechanické K používaným odrazovým materiálům světelně činných částí se používají: skleněná zrcadla lakované povrchové plochy opálová světlo rozptylující skla plasty nebo tkaniny Používají se tyto propustné materiály křemenné sklo (čiré sklo, ornamentní sklo, opálové sklo, matované sklo, refraktorové sklo) plasty - propouštějící světlo tkaniny - propouštějící světlo El.tech. části svítidel - slouží k připojení - upevnění a provozu světelných zdrojů a svítidel (objímky žárovek, vypínače, zásuvky a vidlice, vnitřní vedení vodiče, vnější vedení, připojovací a propojovací svorky, svítidlová krabice, předřadné přístroje, zapalovač, kondenzátory). 7

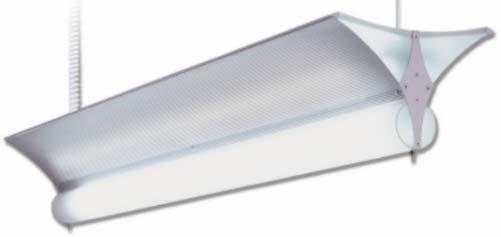

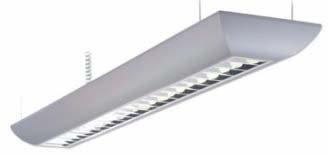

8 Jednotlivéčásti musí odpovídat použitým světelným zdrojům. Použitím jiných světelných zdrojů se mění i připojovací podmínky. Mechanické části svítidel - ochranné - nosné (světelných zdrojů a světelně tech. elektrotech. konstrukčních prvků) = mechanické konstrukční prvky - ochranná skla - ochranná mříž - nosná konstrukce - zaostřovací zařízení - závěsy - upevňovací části - vidlice, klouby a stojany pro svítidla pro místní osvětlení Díly - rozdílný význam, různě zatíženy - různé materiály Vývojové trendy v oblasti svítidel Svítidla musí mít: - potřebnou mechanickou pevnost - odolnost vůči korozi, - vyhovět předepsaným oteplovacím zkouškám - elektromagneticky slučitelná nové materiály nová koncepce vedení a rozdělování světelného toku elektronické předřadníky vyšší krytí svítidel nový design svítidel v bytových prostorech nástup svítidel s halogenidovou výbojkou první svítidla pro LED diody nástup nových materiálů, tenkých vrstev selektivních povrchů Vývojové trendy v oblasti svítidel aplikace mikroelektroniky ve svítidlech použití skla a tenkých vrstev hliník jako materiál pro reflektory hliníkové slitiny pro nosné konstrukce nové principy, např. mřížková svítidla bez mřížky specializace svítidel podle oblasti použití např. automobilový průmysl modulárnost svítidel plynulá změna barvy světla Vývojové trendy v oblasti svítidel Vývoj směřuje k: k použití materiálů s delší životností antivandalskému provedení systémům zabezpečující jednoduchou montáž a demontáž jednoduché údržbě použití nových světelných zdrojů (LED) elektronizaci předřadníků vyšším stupňům krytí 8

9 Vývojové trendy v oblasti svítidel Úspor elektrické energie lze dosáhnout: optimalizací světelně činných částí svítidel aplikací kvalitního vstupního materiálu spolu s moderní technologií zpracování použitím světelných zdrojů s vyššími hodnotami měrných výkonů aplikací klasických předřadníků z výkonové skupiny B aplikací elektronických předřadníků řízením osvětlovacích soustav se skokovou nebo plynulou regulací aplikací centrálních řídících osvětlovacích systémů děkuji za pozornost 9
