MASTURN Line. 550i / 820i. Univerzální hrotové soustruhy s CNC řízením.

Transkript

1 MASTURN Line Univerzální hrotové soustruhy s CNC řízením 550i / 820i

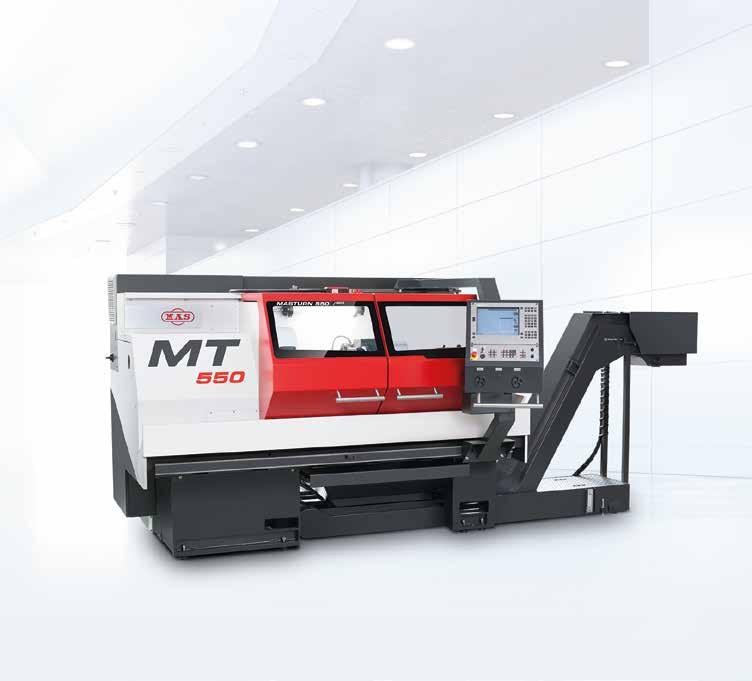

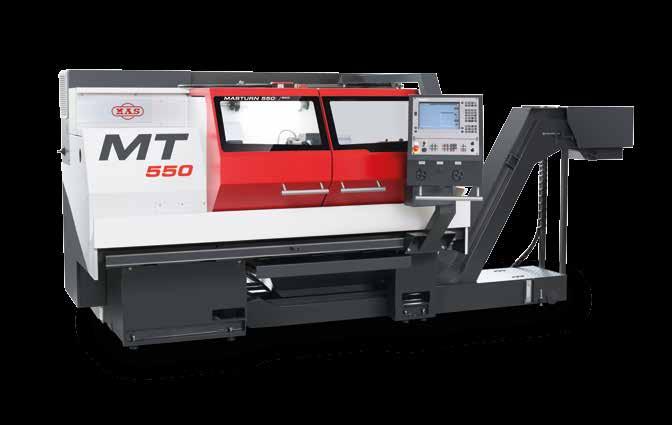

2 MASTURN Line Hlavní rysy stroje Jednoduché stroje vhodné pro kusovou a malosériovou výrobu dílců Vysoká přesnost, výkonnost, jednoduchá obsluha Konstantní řezná rychlost - kvalitně opracovaný dílec Grafická simulace obrábění Obrábění je možné provádět v ručním řízení jako na běžném konvenčním soustruhu, nebo v automatickém cyklu s podporou CNC systému, pracujícího na bázi pevných cyklů Program lze tvořit konturovým programováním nebo DIN programováním Řezné podmínky a geometrické údaje tvaru součásti jsou zadávány přes klávesnici do řídicího systému a v něm automaticky zpracovány Na přání zákazníka lze dodat software pro tvorbu programů a jejich realizaci na Vašem PC MASTURN Line: MASTURN 550i 800 / 1500 MASTURN 820i 2000 / 3000 / 4500 MASTURN 550i / 820i 2 3

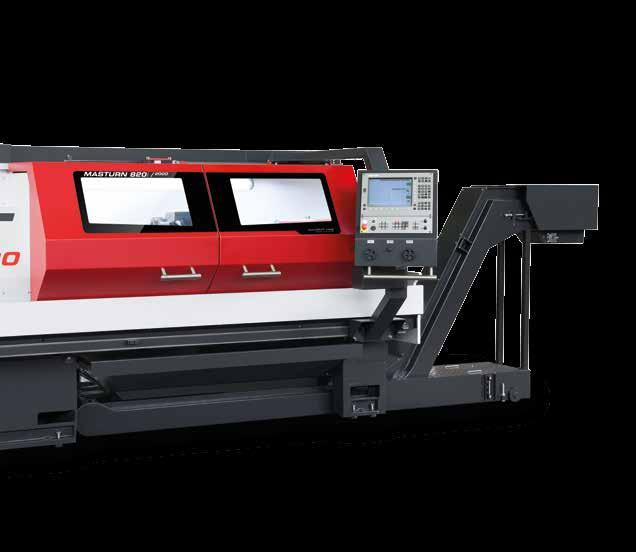

3 MASTURN 820i 2000

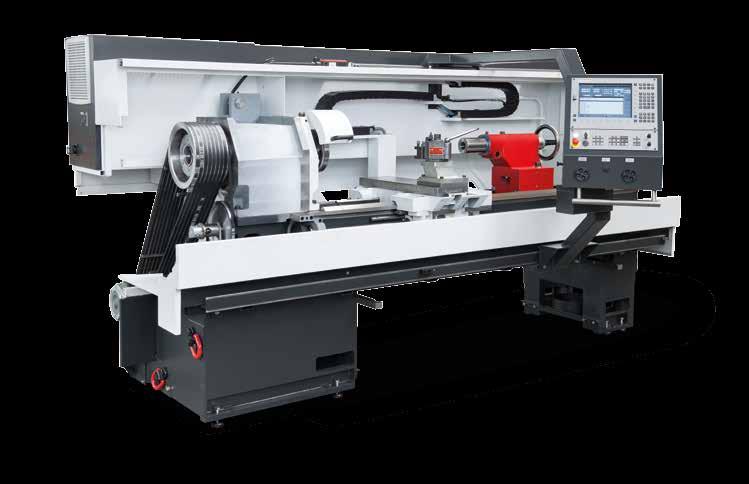

4 MASTURN Line Základní koncepce stroje Jsou určeny pro přesné soustružnické práce, zejména v kusové a malosériové výrobě. Hlavní obráběcí operací je soustružení tvarově náročných, povrchových, čelních i vnitřních ploch, řezání vnitřních i vnějších závitů válcových i kuželových. Zvýšená přesnost stroje odpovídá normě ISO Lože stroje 2 Základna stroje 3 Ovládací panel stroje 4 Vřeteník stroje 5 Rozvaděč stroje 6 Suport 7 Koník 8 Řemenice 9 Dvoustupňová převodovka 10 Pohon osy Z MASTURN 550i / 820i 4 5

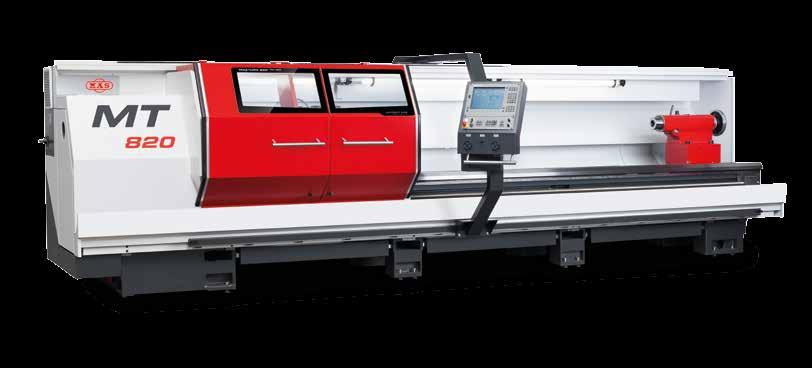

5 MASTURN 820i 4500 Maximální délka soustružení: mm Maximální obráběný průměr nad ložem / suportem: 820 / 530 mm

6 MASTURN Line Základový plán MASTURN 550i , Pr i vod el. energie 2 Kotevni s rouby 3 Osa vr etena 4 Ovla daci panel 5 Otevr eny pravy posuvny kryt 6 Otevr eny levy posuvny kryt 7 Dopravni k tr i sek 8 Dopravni k tr i sek - vysunuty MASTURN 550i Základový plán MT550CNC 1500 Foundation Plan 1 Pr i vod el. energie 2 Kotevni s rouby 3 Osa vr etena 4 Aufstellungplan Ovla daci panel 5 Otevr eny pravy posuvny kryt 6 Otevr eny levy posuvny kryt 7 Dopravni k tr i sek 1 P ívod 8 Dopravni k el. energie tr i sek - vysunuty 2 Kotevní šrouby 3 Osa v etene 1 Electric power supply 2 Foundation bolts 3 Spindle axis 1 Elektrische Zufuhrung 2 Ankerschrauben 3 Spindleachse 4 Ovládací panel 4 Control panel 4 Bedienungspaneel 5 Otev ený pravý posuvný kryt 5 Opened right sliding cover 5 Offene Schiebetur-rechts 6 Otev ený levý posuvný kryt 6 Opened left sliding cover 6 Offene Schiebetur-links Dopravník t ísek 7 Chip conveyer 7 Spaneforderer 8 Vysunutý dopravník t ísek 8 Pulled out chip conveyer 8 Auszug vom Spaneforderer

7 1477 MASTURN 820i Pr i vod el. energie 2 Kotevni s rouby 3 Osa vr etena 4 Ovla daci panel 5 Otevr eny pravy posuvny kryt 6 Otevr eny levy posuvny kryt 7 Dopravni k tr i sek 8 Dopravni k tr i sek - vysunuty MASTURN 820i Přívod el. energie 2 Kotevní šrouby 3 Osa vřetene 4 Ovládací panel 5 Otevřený pravý posuvný kryt 6 Otevřený levý posuvný kryt 7 Dopravník třísek 8 Vysunutý dopravník třísek 6515 Základový plán Foundation Plan Aufstellungplan 1 Electric power supply 2 Foundation bolts 3 Spindle axis 4 Control panel 5 Opened right sliding cover 6 Opened left sliding cover 7 Chip conveyor 8 Pulled out chip conveyor MT820i CNC Pr i vod el. energie 2 Kotevni s rouby 3 Osa vr etena 4 Ovla daci panel 5 Otevr eny pravy posuvny kryt 6 Otevr eny levy posuvny kryt 7 Dopravni k tr i sek 8 Dopravni k tr i sek - vysunuty MASTURN 820i Elektrische Zufuhrung 2 Ankerschrauben 3 Spindleachse 4 Bedienungspaneel 5 Offene Schiebetur-rechts 6 Offene Schiebetur-links 7 Spaneforderer 8 Auszug vom Spaneforderer Pr i vod el. energie 2 Kotevni s rouby 3 Osa vr etena 4 Ovla daci panel 5 Otevr eny pravy posuvny kryt 6 Otevr eny levy posuvny kryt 7 Dopravni k tr i sek 8 Dopravni k tr i sek - vysunuty Základový plán Foundation Plan Aufstellungplan 1 Přívod el. energie 1 Electric power supply 2 Kotevní šrouby 2 Foundation bolts 3 Osa vřetene 3 Spindle axis 4 Ovládací panel 4 Control panel MT820iCNC Elektrische Zufuhrung 2 Ankerschrauben 3 Spindleachse 4 Bedienungspaneel

8 MASTURN Line Technická data MASTURN 550i 800 / MASTURN 550i 800 / LiveTool MASTURN 820i / / MASTURN 820i / LiveTool Geometrická a pracovní přesnost - ISO ISO ISO ISO Oběžný průměr nad ložem mm Oběžný průměr nad příčným suportem mm Pracovní rozsah Vzdálenost hrotů mm 900 (1 600) / / / Maximální obráběný průměr mm Maximální hmotnost obrobku letmo kg Maximální hmotnost obrobku koník + 1 luneta kg Přední konec vřetena ISO Pracovní vřeteno Vrtání vřetena mm Kužel ve vřetenu - metrický Výkon motoru kw Automatická převodovka 2 stupně 2 stupně 2 stupně 2 stupně Rozsah otáček vřetena min Hlavní pohon 1.stupeň min stupeň min Maximální kroutící moment na vřetenu při 1.stupni Nm při 2. stupni Nm Kuličkový šroub - průměr / stoupání mm 25 / 5 25 / 5 32 / 5 32 / 5 Osa X Zdvih mm Rychloposuv m. min Kuličkový šroub - průměr / stoupání mm 40 / 5 40 / 5 50 / / 10 Osa Z Zdvih mm 890 / / / / Rychloposuv m. min / 10 / / 10 Nástrojová hlava * MULTIFIX C 8 polohová rev. hlava * 8 polohová rev. hlava naháněné nástroje * MULTIFIX D1 8 polohová rev. hlava * 8 polohová rev. hlava naháněné nástroje Maximální průřez nože mm / / Průměr pinoly mm Koník Zdvih pinoly mm Kužel dutiny v pinole - MORSE Energetická připojení a spotřeba Rozměry stroje Řídící systém Maximální celkový příkon stroje kva Rozměry stroje (délka šířka výška) mm / / / / Hmotnost stroje kg / / / / HEIDENHAIN MANUAL plus 620 SIEMENS SINUMERIK 828D HEIDENHAIN MANUAL plus 620 SIEMENS SINUMERIK 828D HEIDENHAIN MANUAL plus 620 SIEMENS SINUMERIK 828D HEIDENHAIN MANUAL plus 620 SIEMENS SINUMERIK 828D *dle nástrojového vybavení revolverové hlavy může dojít ke změně pracovního prostoru Stroj je konformní s Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné. 8 9

9 Příslušenství STANDARDNÍ PŘÍSLUŠENSTVÍ MASTURN 550i 800 / MASTURN 550i 800 / LiveTool MASTURN 820i / MASTURN 820i / LiveTool MASTURN 820i Osvětlení pracovního prostoru Redukční vložka do vřetena Kryty pracovního prostoru Chlazení nástrojů 2 bary Nářadí k obsluze Průvodní dokumentace Standardně je stroj vybaven systémem: HEIDENHAIN MANUAL plus 620; SIEMENS 828 Manual Turn 8 polohová rev. el. nástrojová hlava-naháněná Chlazení nástrojů 8 bar Kryt koníku Polohovací brzda vřetena ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ Sklíčidlo tříčelisťové Sklíčidlo čtyřčelisťové Sklíčidlo pneumatické Polohovací brzda vřetena Pevný hrot Unášecí kotouč Lícní deska Luneta pevná Luneta posuvná Luneta posuvná pro RH Vodítko tyčí Trubka vodicí Doraz do vřetena Pneumatický koník Otočný hrot Röhm Vana na třísky Dopravník třísek Zvedací zařízení Rychloupínač MULTIFIX Rychloupínač CAPTO 8 polohová rev. hlava-nenaháněná Ruční oplach pracovního prostoru Kryt koníku Chlazení nástrojů 8 bar Technologický SW Data pilot 4110 Technologický SW pro přenos kontury ve formátu dxf (pouze pro Heidenhain) Chlazení rozvaděče-klimatizace Katalog náhradních dílů

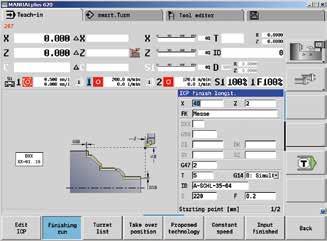

10 MASTURN Line Řídicí systém Heidenhain Manualplus 620 Siemens Sinumerik 828D Systémy se vyznačují jednoduchým ovládáním a obsluhou. Údaje na obrazovce jsou snadno čitelné, grafika programování zobrazuje všechny možnosti obrábění. Ruční kolečka slouží k testování nástrojů a k určení nulového bodu dílce ( k naškrábnutí dílce ). Pomocí dialogového programování lze soustružit obtížnější tvarové plochy jako například kužele, rádiusy, zápichy nebo závity. Vaše výrobky tak budou hotovy přesněji a podstatně rychleji. Technologické přednosti stroje: Vhodný pro kusovou a malosériovou výrobu Rychlé seřízení nové součásti i opakované výroby Rychlé zaučení a zapracování obsluhy Ovládání vychází ze zvyků soustružníka Vysoký stupeň vytížení stroje Minimalizuje cenu za kus Díky cyklovému programování kombinuje jednoduché ovládání s produktivitou CNC Umožňuje manuální výrobu jednoduchých dílců i automatickou výrobu složitých součástí Podpora programování bohatým souborem soustružnických cyklů včetně konturového programování Kompletní obrobení složitých dílců až za třetinové časy než na konvenčním stroji 10 11

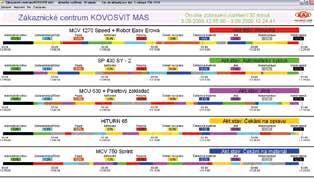

11 Dálková diagnostika doplňková služba, která šetří Vaše peníze Nejrychlejší technická a technologická služba zákazníkovi Bezprostřední kontakt se strojem zákazníka on-line Levné a spolehlivé technické řešení Zkušený tým diagnostiků a aplikačních inženýrů - technologů Dálková diagnostika je analýza stavu stroje prostřednictvím komunikačního softwaru diagnostikem. Pomocí komunikačního softwaru se na dálku prostřednictvím Internetu zpřístupňuje obrazovka a dialogové menu řídicího systému. Samotný komunikační software v sobě nezahrnuje žádné nástroje diagnostiky. Technik servisu pouze na dálku využívá interních diagnostických možností řídicího systému. Do počítače technika servisu se zpřístupňuje obrazovka a dialogové menu CNC na libovolnou vzdálenost. Technik nejen monitoruje aktuální stav stroje přes jeho obrazovku, ale pomocí klávesnice svého počítače ovládá menu CNC, přenáší oboustranně prakticky veškerá data a pomocí funkce CHAT vede s obsluhou dialog. Při analýze závady stroje využívá technik všech v CNC integrovaných diagnostických funkcí. Cílem Dálkové diagnostiky je zkrátit odstávku stroje tím, že následná servisní činnost je již přesně cílená. To s sebou přináší především redukci ztrát zákazníka, které vznikají odstávkou stroje. MAS MACHINE MONITOR nástroj ke zvýšení produktivity vašeho provozu! MAS MACHINE MONITOR je softwarový produkt, který zákazníkovi umožňuje sledovat časové využití stroje během směny online nebo umožňuje nahlédnout do historie provozních stavů a tak následně dělat opatření ve výrobě a logistice. To vše je možné ve vizualizačním programu, který je nainstalován v PC zákazníka. MAS MACHINE MONITOR znamená prokazatelné skokové zvýšení produktivity vašeho provozu = VAŠE CESTA KE ZVÝŠENÍ KONKURENCESCHOPNOSTI DÍKY KOVOSVIT MAS! Základní funkce MAS MACHINE MONITORU : Sledování využití libovolného počtu strojů, možnost zařazování strojů do skupin (pracovišť) Zobrazení stavu strojů online nebo procházení využití v historii Počet vyrobených kusů, zobrazení intervalu zapnutí silových obvodů opatření k úspoře elektrické energie Souhrnné statistiky pro jednotlivé stroje Důležité informace pro management firmy a řízení výroby Opcí MAS MACHINE MONITORU je MAS GSM MONITOR monitorování zvolených stavů stroje prostřednictvím sítě mobilního operátora na vybraná telefonní čísla formou SMS zprávy. Pracovník tak může ihned reagovat na událost, i když není zrovna přítomen u stroje. Buďte nezávisle a reálně informováni o průběhu vašich zakázek přímo ze stroje i během vaší fyzické nepřítomnosti ve firmě! GSM MONITORING - funkce GSM MODULU Prostřednictvím dotykového panelu lze definovat až 5 telefonních čísel, která lze využívat pro sledování a řízení stroje. Na zadaná telefonní čísla jsou pak zasílány SMS zprávy o změnách stavu stroje. Na aktuální stav stroje se lze také dotázat zasláním SMS zprávy ve tvaru STAV. SMS je možné zaslat volitelně i při splnění určité podmínky (např. vyrobení určitého počtu ks apod.) Prostřednictvím SMS z některého předdefinovaného čísla mohou být ovládány až 2 uživatelské signály. Takto lze ovládat chování stroje na dálku (například zastavení stroje po dokončení aktuálního dílce, změna výroby na jiný typ dílce apod.) LAN Network KOVOSVIT MAS INTERNET Customer's LAN Network VPN TUNEL PPTP Type

12 KOVOSVIT MAS, a.s. náměstí Tomáše Bati 419, Sezimovo Ústí Czech Republic T: F: E: servisní centrum MAS:
