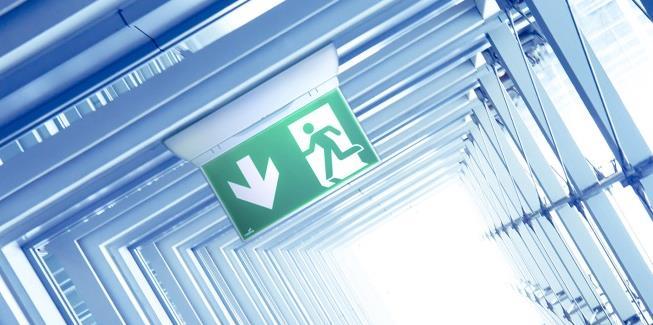

1 Požární bezpečnost staveb nouzové únikové osvětlení Robert Janák, Ing. Tibor Vaščinec Eaton 1

2 Požární bezpečnost staveb Nouzové únikové osvětlení Teorie a normy požadavky legislativy Základy projektování (CBS, CGLine+) Přehled řešení novinky

3 Výpadek napájení může nastat z různých důvodů - přetížení sítě, bouře, porucha, vandalismus apod. - může trvat i několik hodin! Nejkritičtější - požár, živelná pohroma apod. - nutnost evakuace!

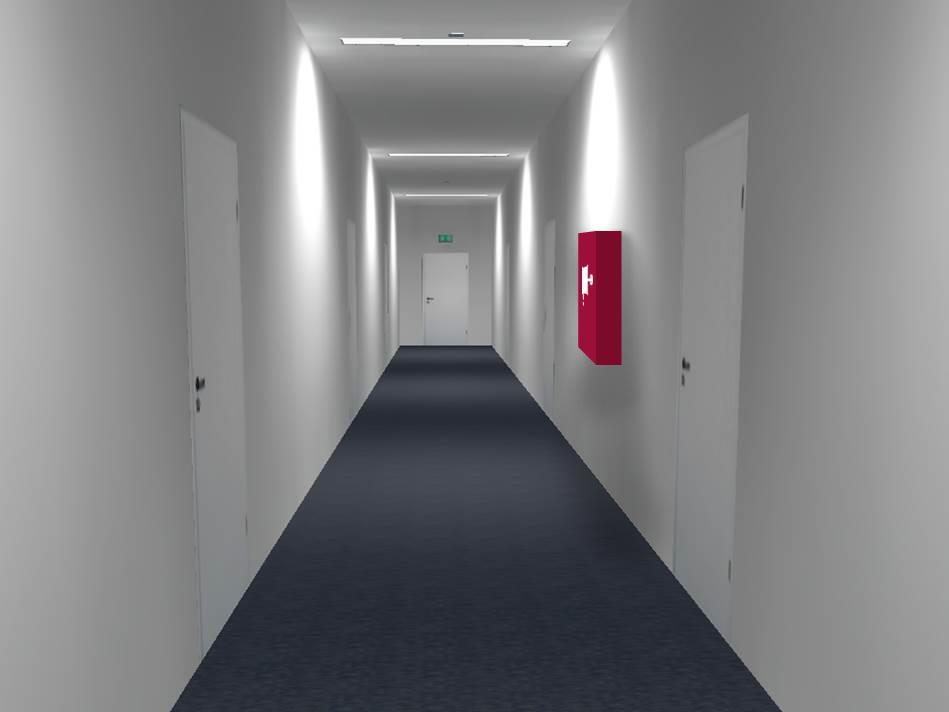

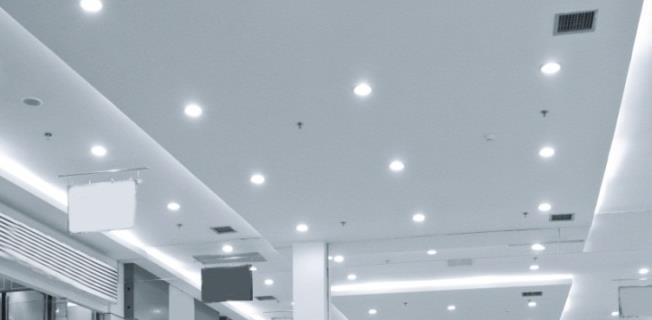

4 Provozní osvětlení 4 4 4

5 VÝPADEK Verschiedene Installationsvarianten 5 5 5

6 Co chybí? Bezpečnostní značka VÝPADEK 6 6

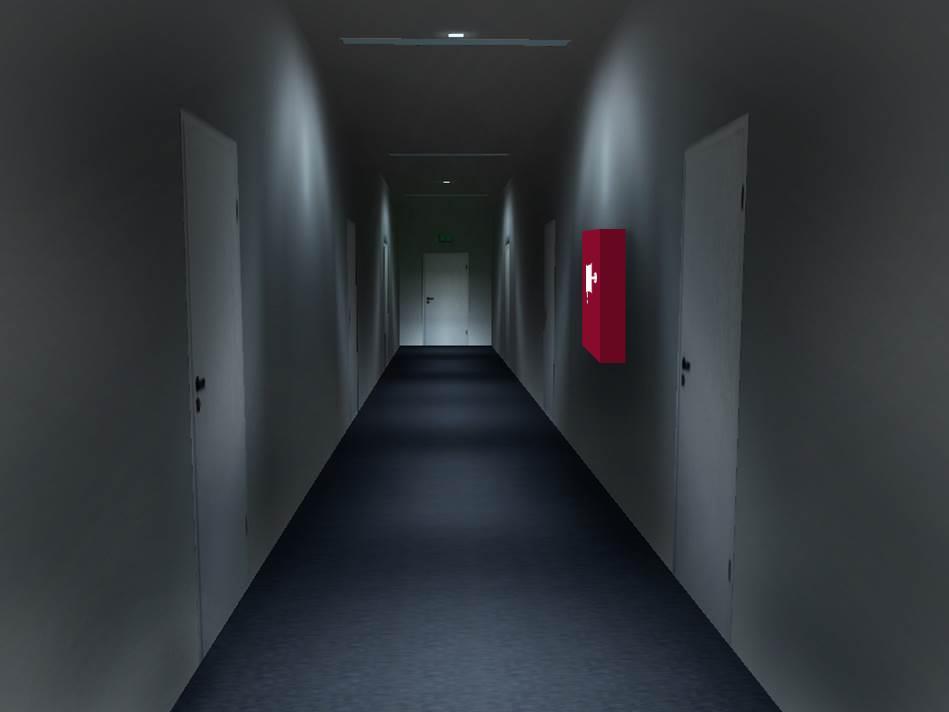

7 BEZPEČNÉ OSVĚTLENÍ ÚNIKOVÉ CESTY! VÝPADEK 7 7

8 Požadavky Zdravotní a bezpečnostní Stavební zákon a předpisy Normy Nouzové osvětlení Světelné Bezpečnostní značky Elektrické 8 8

9 Stavební zákon Zákony a předpisy pro: Pracoviště Ubytování Školy Shromažďovací prostory Parkoviště Nemocnice Obchodní prostory Výškové budovy 9 9

10 Podklady pro návrh nouzového osvětlení Požárně bezpečnostní řešení stavby Požárně bezpečnostní Platné normy ČSN... (stanovení únikových cest, umístění hydrantů a hasících přístrojů, SHZ, určení doby provozu NO atd.) Protokol o stanovení vnějších vlivů (určení prostorů se zvýšeným rizikem, prostory s nebezpečím výbuchu, podklady pro určení IP svítidel atd.) Půdorysy stavby včetně řezů (rozsáhlé prostory vyžadující osvětlení, únikové cesty, koncové východy ze stavby, výška umístění svítidel atd.) Zadání investora nad rámec norem a předpisů (architektonické řešení - integrace NO s provozním osvětlením; řízení, kontroly nouzových svítidel, atd.) 10 10

11 Nouzové osvětlení související právní předpisy a normy Projektování a výstavba Provozování Zákon č. 1/1985 Sb. Zákon České národní rady o požární ochraně Provozní předpisy Vyhláška č. 46/001 Sb. Vyhláška Ministerstva vnitra o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Kontroly Vyhláška č. /008 Sb. Vyhláška o technických podmínkách požární ochrany staveb 11 11

12 Platné normy ČSN... Platné normy ČSN... Platné normy ČSN... ČSN EN 188 : 015 Světlo a osvětlení - Nouzové osvětlení ČSN EN ed. : 015 Svítidla - Část -: Zvláštní požadavky - Svítidla pro nouzové osvětlení ČSN EN : 001 Centrální napájecí systémy ČSN EN 5017 : 005 Systémy nouzového únikového osvětlení ČSN EN : 010 Elektrické instalace nízkého napětí Část 5-56: Výběr a stavba elektrických zařízení - Zařízení pro bezpečnostní účely ČSN EN : 010 Elektrické instalace nízkého napětí Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy + normy související (např. ČSN 7080 a 7081, ČSN ISO 864, ČSN ISO ) 1 1

13 ČSN EN 188: 015 Požadavky na osvětlení Světlo a osvětlení - Nouzové osvětlení Nouzové osvětlení Nouzové únikové osvetlení Náhradní osvětlení Nouzové osvětlení únikových cest Bezpečnostní značky Osvětlení otevřeného prostoru protipanické Nouzové osvětlení prostorů s velkým rizikem 1 1

14 ČSN EN 188: 015 Nouzové osvětlení (1 lx) musí být instalované: m Ve výšce minimálně m nad úrovní podlahy V blízkosti každého únikového východu ze stavby Bezpečnostní značky V blízkosti (max. m ) schodiště, přímé osvětlení každého schodu 14 14

15 ČSN EN 188: 015 Nouzové osvětlení (1 lx) musí být instalované: V blízkosti (max. m) každé změny úrovně podlahy V místech změny směru úniku Při každém křižování chodeb V blízkosti (max. m) konečného východu a zvonku až po bezpečný prostor 15 15

16 ČSN EN 188: 015 Nouzové osvětlení (1 lx) musí být instalované: V blízkosti (max. m) únikového zařízení pro tělesně postižené osoby (s omezenou schopností pohybu) V blízkosti (max. m) bezpečných prostorů pro tělesně postižené osoby (s omezenou schopností pohybu) Přivolávací zařízení v pro tělesně postižené osoby (s omezenou schopností pohybu) 16 16

17 ČSN EN 188: 015 Nouzové osvětlení (5 lx) musí být instalované: V blízkosti (max. m) každého místa první pomoci V blízkosti (max. m) všech požárních zařízení V blízkosti (max. m) každého požárního tlačítkového hlásiče a značky požárního poplašného systému 17 17

18 ČSN EN 188: 015 Rovnoměrnost osvětlení únikové cesty 40 lx 1 lx 40 lx 1 lx 40 lx Kvůli zabezpečení rozpoznatelnosti objektů na únikové cestě. Měřené ve výšce cm nad podlahou 18 18

19 ČSN EN 188: 015 Oslnění Omezující oslnění má být zajištěno snížením svítivosti v poli 60 až 90 od svislé kolmice vedené od svítidla dolů. Omezení svítivosti v poli

20 ČSN EN 188: 015 Osvětlení únikových cest Úniková cesta v šířce do m má mít v ose intenzitu osvětlení min. 1 lx a ve vzdálenosti 50 cm od osy 0,5 lx. Měřeno ve výšce cm nad podlahou. Širší únikové cesty mohou být osvětleny v m pásech nebo antipanickým osvětlením. 0,5 lx 1 lx 0,5 lx 1 m m Intenzita osvětlení 0,5 lx až 1 lx 0 0

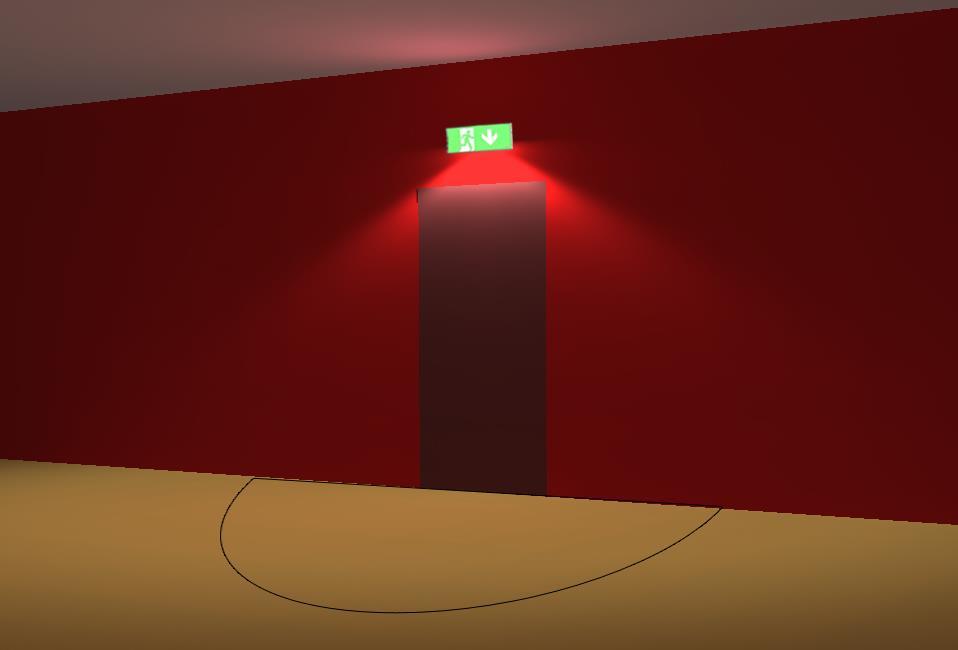

21 ČSN EN 188:

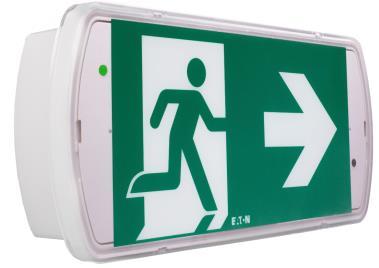

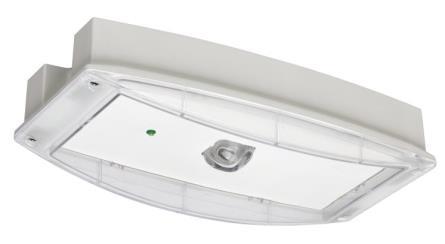

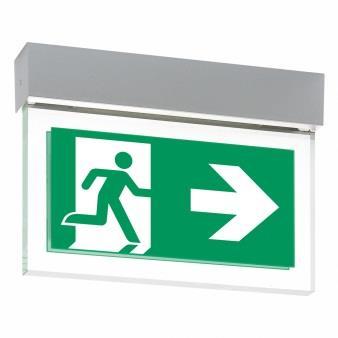

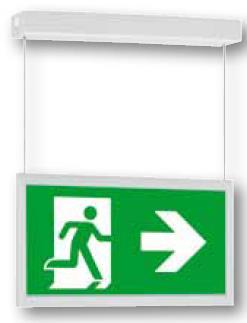

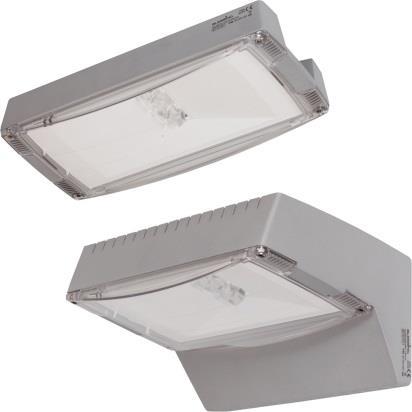

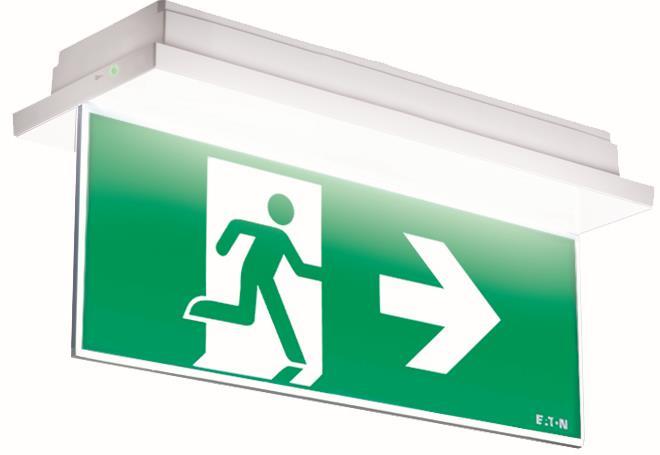

22 Nouzová svítidla

23 Bezpečnostní značky Pozorovací vzdálenost l = vzdálenost od značky h = výška značky Bezp. značka osvětlená zevnitř h l l = z h z = konstanta = 00 pro značky osvětlené zevnitř

24 Bezpečnostní značky Pozorovací vzdálenost l = vzdálenost od značky h = výška značky Bezp. značka osvětlená zvenku Bezpečnostní osvětlení h h l l = z h z = konstanta = 100 pro značky osvětlené zvenku 4 4

25 Bezpečnostní značky Požadavky na instalaci Z důvodu rozpoznatelnosti bezpečnostních značek je třeba je namontovat ne výše než 0 od horizontály vůči směru pohledu pozorovatele při maximální pozorovací vzdálenosti H (min. m) 5 5

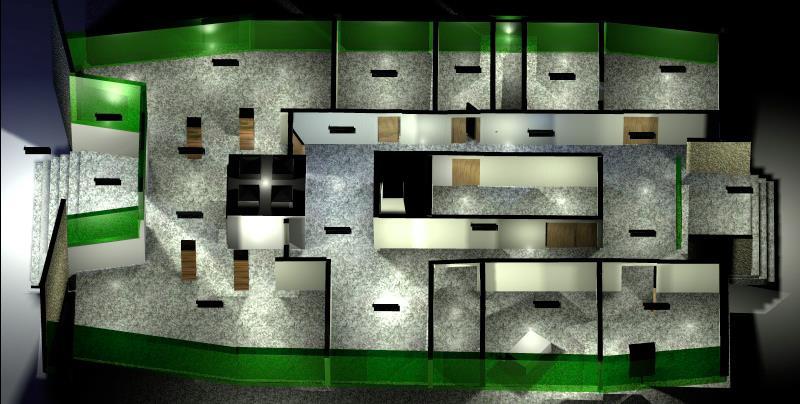

26 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 6 6

27 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 7 7

28 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 8 8

29 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy

30 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy Značení změny směru

31 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy Osvětlení únikové cesty Značení změny směru

32 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy 4 Osvětlení únikové cesty Osvětlení bezpečného prostoru Značení změny směru

33 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy 4 Osvětlení únikové cesty Osvětlení bezpečného prostoru Značení změny směru hlásiče požáru hydranty místa první pomoci 4 4

34 Postup Luminaire návrhu project rozmístění planning nouzových svítidel 1 Únikové východy 4 Osvětlení únikové cesty Osvětlení bezpečného prostoru Značení změny směru Osvětlení hlásiče požáru hydranty místa první pomoci

35 Údržba a zkoušky systému Při uvedení do provozu je třeba provést zkoušku, kterou se prokáže splnění požadavku na dobu trvání nouzového provozu všech součástí systému a po ukončení testu se kontroluje obnovení normálního provozního stavu. Nejkratší čas trvání nouzového provozu je 1 hodina. Předpisy a technickými normami pro zvláštní případy může být stanovena i delší doba (např. ČSN ). Denně musí být kontrolovány signalizace stavu centrálního napájecího zdroje. Jedenkrát měsíčně rozsvítit v nouzovém režimu každé svítidlo a každou bezpečnostní značku - simuluje se výpadek provozního napájení a zkontroluje se funkčnost svítidel a jejich čistota. Jedenkrát ročně provést kontrolu funkčnosti každého nouzového svítidla na úplnou jmenovitou dobu provozu včetně kontroly funkčnosti nabíjecího zařízení. Podmínky provozování uvádějí ustanovení právního předpisu a ČSN EN Kontrola provozního deníku musí být součástí pravidelných preventivních protipožárních prohlídek. Přestože platné právní předpisy ani technické normy k zajištění bezpečnosti a ochrany zdraví nestanoví postupy nezbytné při delších výpadcích hlavního elektrického napájení, je třeba zvážit a zaznamenat v provozním deníku doporučení pro stavby s vysokou koncentrací osob (úřady, muzea, sportoviště, nákupní centra apod.), které by po uplynutí / určeného času umožňovalo pověřené osobě (správci, majiteli stavby, hlavnímu pořadateli apod.) nařídit evakuaci stavby. 5 5

36 Provozní deník Pro celý systém je povinností vést provozní deník se záznamy prohlídek, zkoušek, poruch a změn. Vyžaduje se aby toto bylo vedeno v psané podobě nebo na záznamovém médiu (paměť zkušebního systému s možností tisku). Odpovědná osoba, určená provozovatelem nebo vlastníkem stavby, je povinna vést deník a má obsahovat minimálně následující údaje: Datum uvedení systému do provozu. Datum každé pravidelné prohlídky a zkoušky (testu). Datum a popis každé provedené údržby (servisu). Datum a stručný popis každé poruchy a její nápravy (opravy). Datum a stručný popis každé úpravy systému (změny). Pokud je provozován automatický zkušební systém, musí být popsána jeho charakteristika a základní funkce. 6 6

37 Nouzová svítidla a jejich identifikace Svítidla Svítidla nouzového osvětlení musí být v souladu s ČSN EN a musí být navrženy podle charakteru stavby a provozních podmínek.. Identifikace nouzových svítidel Každé nouzové a bezpečnostní svítidlo zapojené v systému nouzového únikového osvětlení musí být jednoznačně a viditelně označené (ČSN ) - červený štítek o průměru min. 0 mm. UV-S Na označovací štítek je potřebné uvést: - Označení napájecího rozvaděče - Číslo napájecího okruhu - Identifikátor svítidla v rámci okruhu 7 7

38 ČSN EN 188 / ISO 7010 Bezpečnostní značky PL PU PR PO 8 8

39 ČSN EN 188 / ISO 7010 Bezpečnostní značky blízké budoucnosti Únikový východ na požární žebřík Nepoužívat Úniková cesta zabezpečená hasiči 9 9

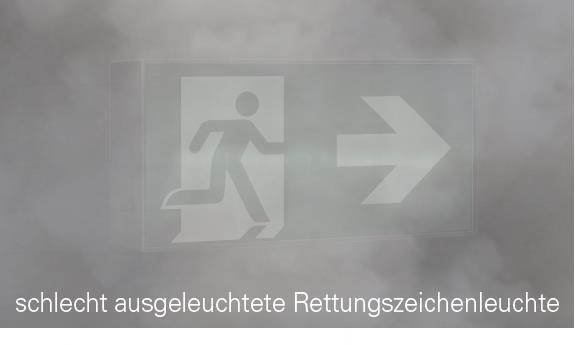

40 ISO 0061 Svítivost bezpečnostních značek pro viditelnost v zakouřeném prostoru musí být svítivost > 10 cd/m² 40 40

41 Nařízení vlády č. 75/017 Sb. - Nařízení vlády o vzhledu, umístění a provedení bezpečnostních značek a značení a zavedení signálů 41 41

42 Označení únikové cesty s vyznačením směru úniku bezpečnostní značky Značení není v souladu s ustanoveními aktuálně platných předpisů Značení není v souladu s ustanoveními aktuálně platných předpisů Značení je v souladu s ČSN EN 188:001 Značení dle DIN Značení dle ČSN EN ISO 7010 Doplňkové šípky vyznačující směr úniku (dle ČSN EN ISO 7010 jsou součástí bezpečnostní značky označení únikové cesty a můžou být natočené v různých směrech po krocích s uhlem 45 ) 4 4

43 Bezpečnostní značky 4 4

44 Z hlediska možných technických řešení systému NÚO jsou známé tato řešení: a) s centrálním bateriovým napájením s adresným monitorováním POZNÁMKA Vyhovuje pro stavby s výskytem vnějšího vlivu BD4 a BD; výrobní stavby a sklady s výškou umístění svítidel nad 4,5 m od úrovně podlahy nebo se ztíženou možností přístupu k svítidlům. b) s centrálním bateriovým napájením s okruhovým monitorováním POZNÁMKA Vyhovuje pro stavby s výskytem vnějšího vlivu BD a BD; výrobní stavby a sklady s výškou umístění svítidel nad 4,5 m od úrovně podlahy nebo se ztíženou možností přístupu k svítidlům. c) se svítidly a moduly se samostatnou baterií s možností sledování přes centrální panel POZNÁMKA Vyhovuje pro stavby s výskytem vnějšího vlivu BD a BD. d) s nouzovými svítidly a nouzovými moduly se samostatnou baterií se svítidly s autotestem POZNÁMKA Vyhovuje pro stavby s výskytem vnějšího vlivu BD a BD1. e) s nouzovými svítidly a nouzovými moduly se samostatnou baterií s testovacím tlačítkem (umožňuje provedení funkčního testu; zátěžový test se provádí simulováním nouzového stavu). POZNÁMKA Vyhovuje pro stavby s výskytem vnějšího vlivu BD

45 Řešení systému nouzového únikového osvětlení Svítidla s vlastní baterií (SC) Centrální bateriový systém (CBS) Monitoring svítidel s vlastní baterií CGLine+ Zabudovaná baterie Centrální zdroj napájení Svítidla komunikující s CBS Web monitor Svítidla s vlastní baterií Vizualizace 45 45

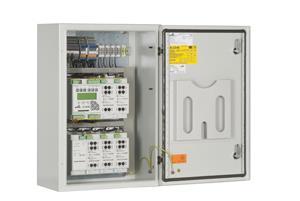

46 Možnosti řešení Centrální bateriový systém - CBS 46 46

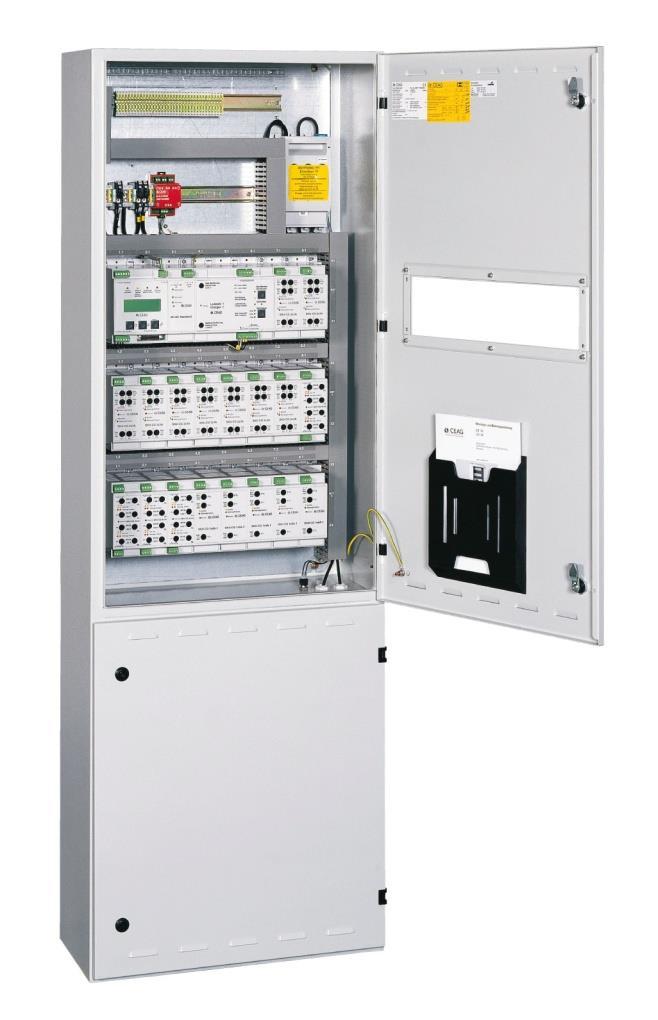

47 Možnosti řešení Centrální bateriový systém - CBS 47 47

48 Možnosti řešení Centrální bateriový systém - CBS CBS DC napájecí kabel CG-S sběrnice Podstanice CBS 48 48

49 Možnosti řešení Trvale svítící Mod 1 Pohotovostní Mod 1 Pohotovostní Mod Trvale svítící Mod Spínané svítící Mod1 Spínané svítící Mod 6 okruhů 49 49

50 Možnosti řešení Všechny způsoby spínání Všechny způsoby spínání okruhy 50 50

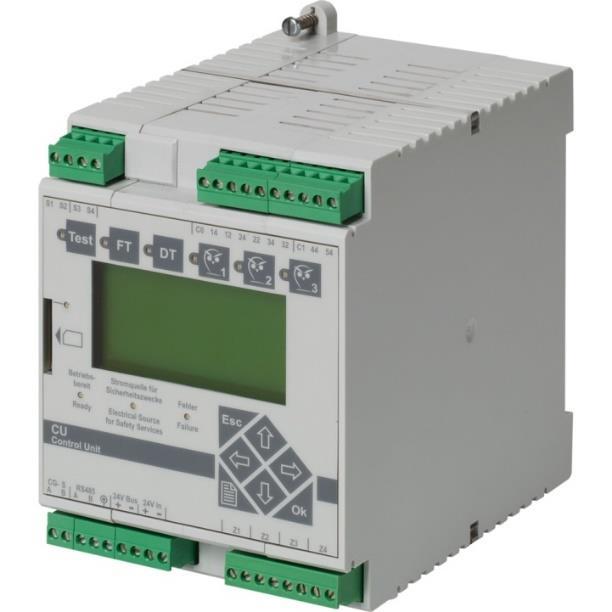

51 Základní komponenty CBS Řídicí modul.. o o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

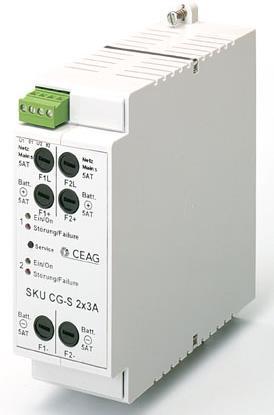

52 Základní komponenty CBS Spínací modul (SKU).. o o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

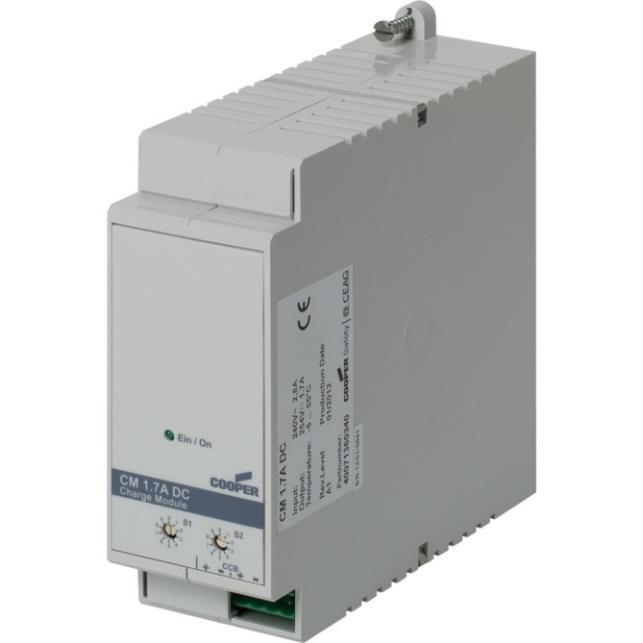

53 Základní komponenty CBS Modul nabíjení baterií.. o o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

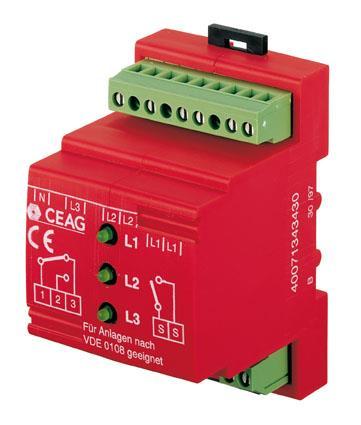

54 Základní komponenty CBS Monitor výpadku napětí.. o o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

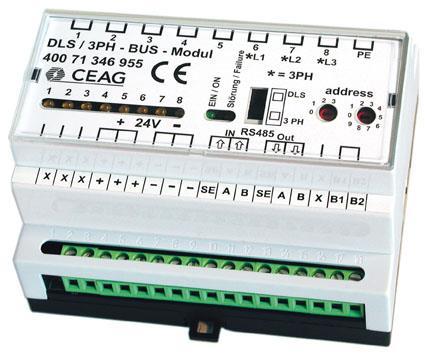

55 Základní komponenty CBS DLS/ fázový modul.. o o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

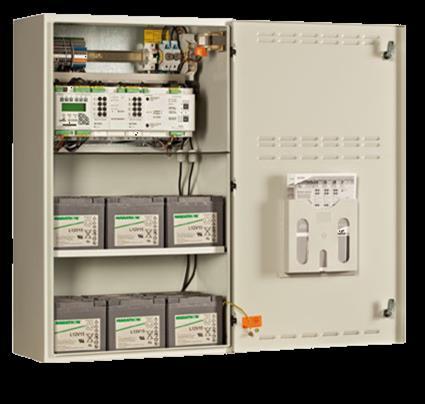

56 Základní komponenty CBS.. o Baterie: 18 bloků po 1V, zapojené do série, spolu 16 V DC o 10: U batt = 4,1V I = 0 A Netbedrijf Net = OK + ISO TEST

57 Možnosti řešení Monitorovací systém CG Line

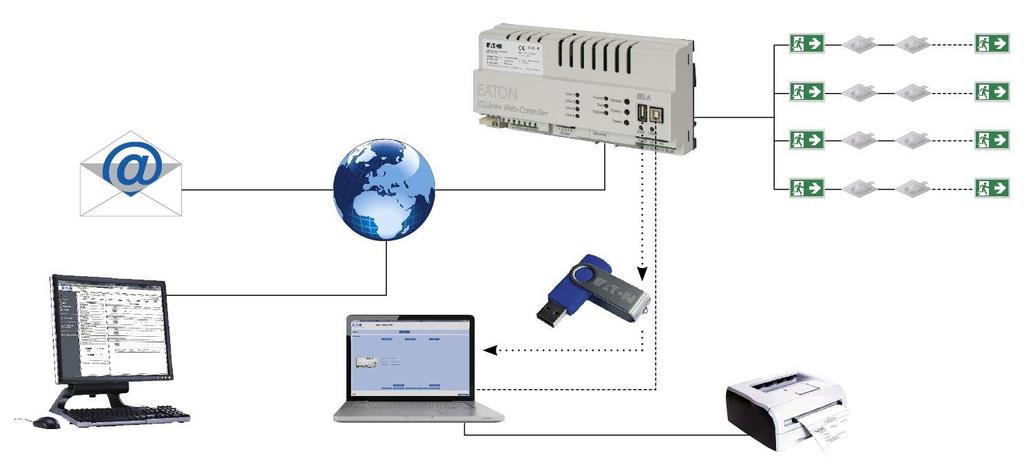

58 Systém CGLine+ CGLine+ Web-Controller: S integrovanou pamětí pro ukládání konfigurace a záznamů provozu IP připojení Integrovaná funkce USB port: pohodlné stažení záznamů Monitorování až 800 svítidel (4 větve s max. 00 svítidly na každé nebo větve s max. 400 svítidly PC připojení přes PC síť CGLine+ PC-Software konfigurování 58 58

59 CGLine+ Web-Controller 4 USB-1 připojení USB paměti USB- připojení k PC 6 PE/L/N 0V 50/60Hz 7 Připojení CGLine+ sběrnice linka RS LAN (RJ45) s LED signalizací: Yellow/žlutá = Link Green/zelená = přenos 1 LED indikace Linka 1 až Linka 4 Přenos informací po CGLine+ sběrnici: Green/zelená = příjem; Yellow/žltá = vysílání Stavový LED displej zařízení: Power (green) = napájení O.K. Test (yellow/green) = FT/DT indikace Failure (red) = chyba Tlačítka: Service = start FT (funkč.test) System = vytvoření spojení přes USB 10 S1/S = Vstup In1, In = x digital vstupy 11, 1, 14, 1,, 4 = x reléové výstupy 59 59

60 CGLine+ Web-Controller: instalace Až 800 svítidel na každý CGLine+ Web-Controller 4 větve - linky po 00 svítidlech (nebo větve po 400 svítidlech) Line 4 Line 1 00 ID: A0 08 F0 ID: C0 0E A ID: EF A0 D ID: 46 FC A Není potřebná adresace (svítidla mají ID z výroby) Automatické rozpoznání svítidel Možnost individuálního značení svítidel Line Line 1 ID: DC 57 FA ID: BE EC 7B ID: F 4 BC ID: ED C 8B 1 00 ID: EE F8 CD ID: 9F F0 FC ID: 0F ED F ID: CD 4F 7A 1 00 ID: 4F E7 44 ID: F6 45 AB ID: 7D BD 1C ID: 1C D0 EF 60 60

61 Možnosti řešení Adaptivní systém nouzového osvětlení 61 61

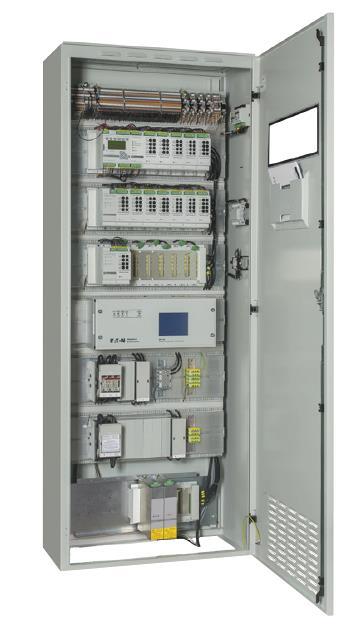

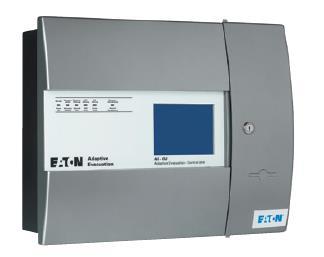

62 Adaptivní systém nouzového osvětlení Bezpečnostní značka adaptivního systému NO CBS AE-CU Řídicí jednotka adaptivního systému NO 6 6

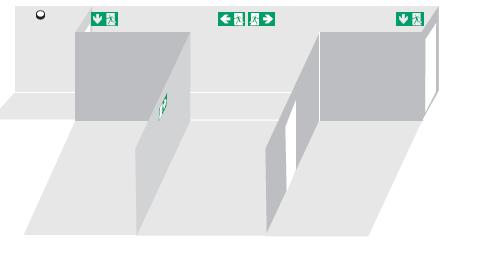

63 Adaptivní systém nouzového osvětlení 6 6

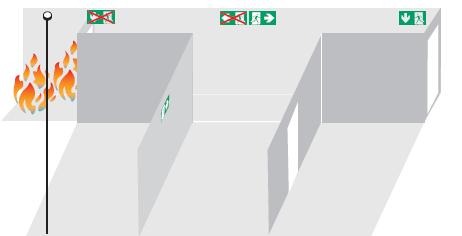

64 Adaptivní systém nouzového osvětlení 64 64

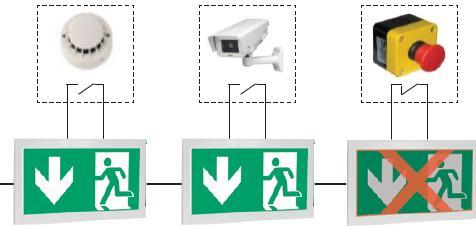

65 Adaptivní systém nouzového osvětlení Přímé připojení signálu na svítidla (čidla EPS, kamery, tlačítka atd.) 65 65

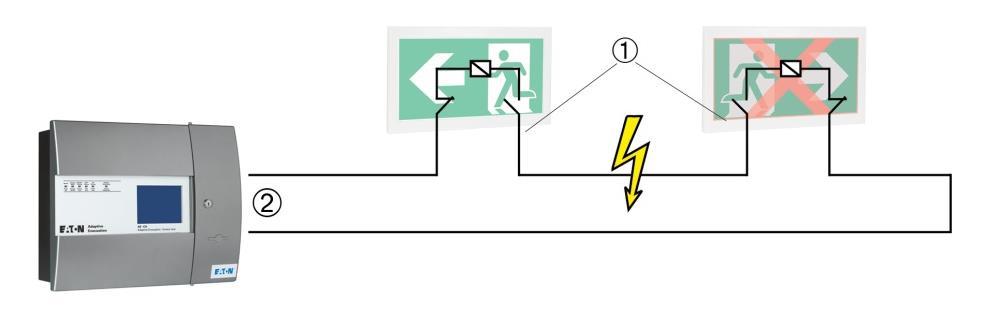

66 Adaptivní systém nouzového osvětlení Připojení scénáře přes bezpotenciálové kontakty - vstupy Okruhová sběrnice a napájení jsou vedené v oddělených kabelových trasách. Tím je umožněn smíšený provoz DXC svítidel, statických svítidel a externích svítidel v jednom obvodu. AE-CU Info do CBS narušení a aktivován scénář GuideLed DXC CG-S: Integrované v V-CG-SL DXC 8 CG-S ZB-S Příklad aplikace: Technologie okruhové sběrnice odolné vůči zkratu a přerušení obvodů Izolování zkratu (1) Stále chráněné komunikační sběrnicí po izolování zkratu () 66 66

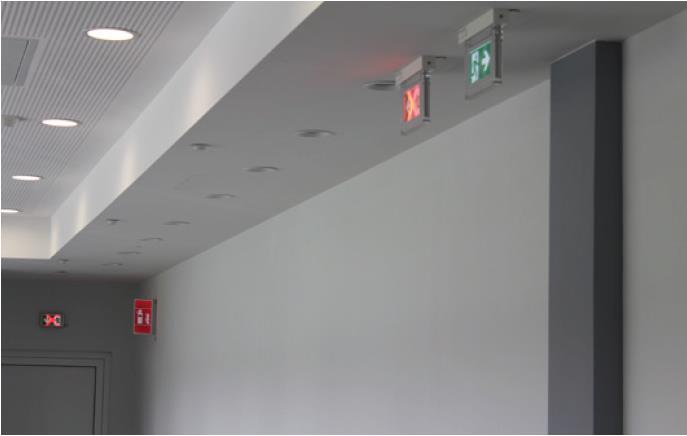

67 Adaptivní systém nouzového osvětlení 67 67

68 Adaptivní systém nouzového osvětlení 68 68

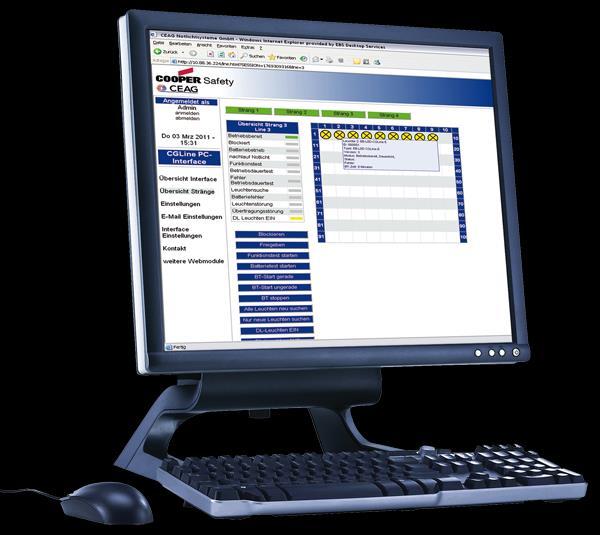

69 Centrální monitorování úspora Na první pohled Stav systému Informace o stavu napájení a stavu svítidel / indikace poruchy Přídavné funkce pro větší bezpečnost a úsporu energie Blokování bezpečnostních svítidel během "mimo provozních časů" Spínání svítidel v pohotovostním režimu Plně automatické testování a dokumentace do deníku Datum testování se dá pohodlně nastavit Deník ukládá výsledky / chyby do paměti (SD karta, interní paměť. Webové rozhraní / CGVision Stav je graficky znázorněný na displeji PC Přístup přes webový prohlížeč nebo CGVision Software 69 69

70 Možnosti řešení Svítidla s vlastní baterií 70 70

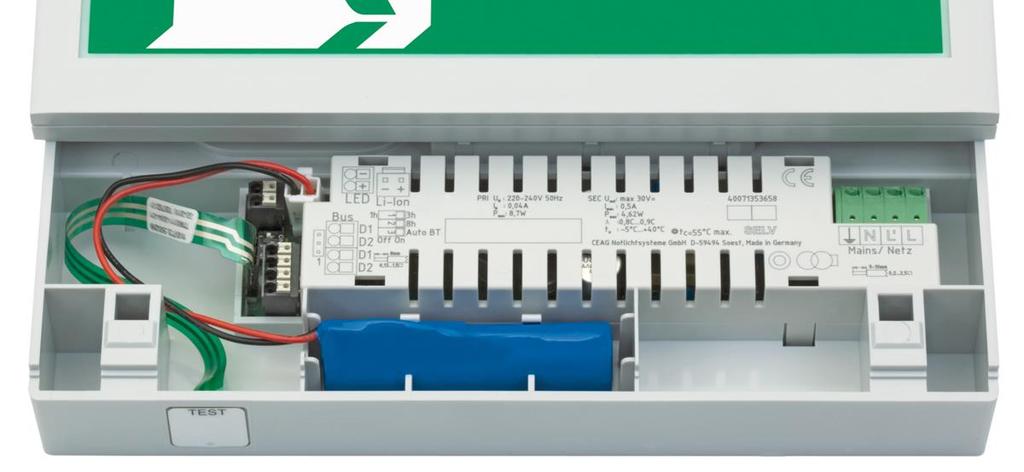

71 Princip fungování svítidla s vlastní baterií Napájení Řídicí jednotka Nabíjecí jednotka t I 71 71

72 Matrix AE CGLine+ Nouzové svítidlo s technologií Matrix měnitelný symbol Vyvinuté speciálně pro řízenou evakuaci (AE), což znamená, že svítidlo dokáže měnit zobrazovaný piktogram v závislosti na události. To umožní usměrnit lidi k bezpečnému východu anebo upozornit na nebezpečí na trase Pro zapojení do CGLine+ systémů a samozřejmě do řízené evakuace (AE) CGLine+. Symbol je možné měnit pomocí přepínacího kontaktu (DIP) na svítidle připojenému k detektoru kouře anebo tlačítku nouzového zastavení Taktéž může být volně programovatelné pomocí systému AE CGLine+ Volitelná doba zálohy (1h, h provoz) Dostupné v IP4 and IP65 7 7

73 Abychom nikdy nezůstali ve tmě! Verschiedene Installationsvarianten 7 7 7

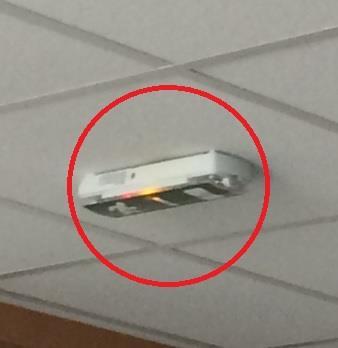

74 Jak to nedělat 74 74

75 Děkuji za pozornost 75 75
