Informace pro objednání a dodání zboží

Transkript

1

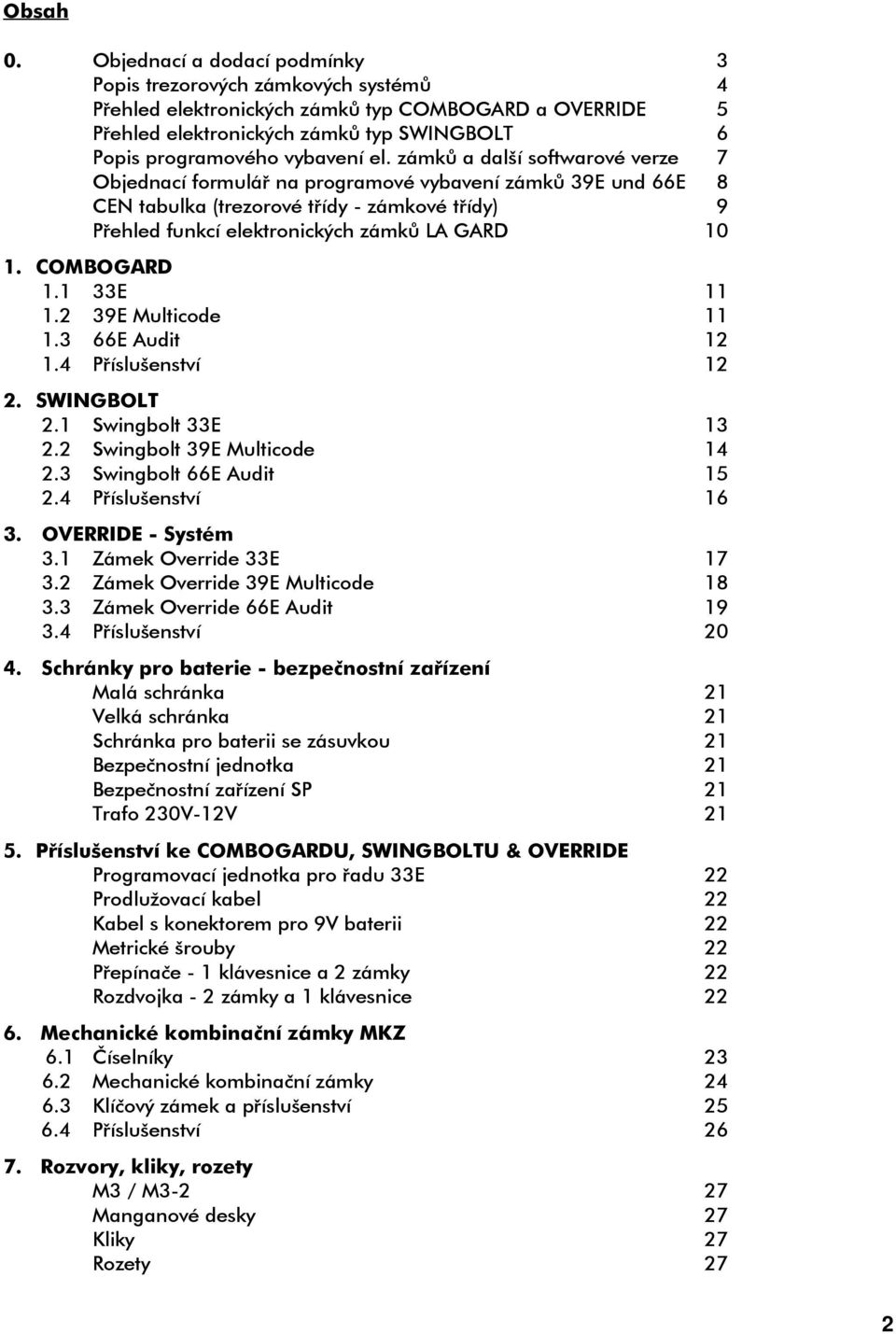

2 Obsah 0. Objednací a dodací podmínky 3 Popis trezorových zámkových systémů 4 Přehled elektronických zámků typ COMBOGARD a OVERRIDE 5 Přehled elektronických zámků typ SWINGBOLT 6 Popis programového vybavení el. zámků a další softwarové verze 7 Objednací formulář na programové vybavení zámků 39E und 66E 8 CEN tabulka (trezorové třídy - zámkové třídy) 9 Přehled funkcí elektronických zámků LA GARD COMBOGARD E E Multicode E Audit Příslušenství SWINGBOLT 2.1 Swingbolt 33E Swingbolt 39E Multicode Swingbolt 66E Audit Příslušenství OVERRIDE - Systém 3.1 Zámek Override 33E Zámek Override 39E Multicode Zámek Override 66E Audit Příslušenství Schránky pro baterie - bezpečnostní zařízení Malá schránka 21 Velká schránka 21 Schránka pro baterii se zásuvkou 21 Bezpečnostní jednotka 21 Bezpečnostní zařízení SP 21 Trafo 230V-12V Příslušenství ke COMBOGARDU, SWINGBOLTU & OVERRIDE Programovací jednotka pro řadu 33E 22 Prodlužovací kabel 22 Kabel s konektorem pro 9V baterii 22 Metrické šrouby 22 Přepínače - 1 klávesnice a 2 zámky 22 Rozdvojka - 2 zámky a 1 klávesnice Mechanické kombinační zámky MKZ 6.1 Číselníky Mechanické kombinační zámky Klíčový zámek a příslušenství Příslušenství Rozvory, kliky, rozety M3 / M Manganové desky 27 Kliky 27 Rozety 27 2

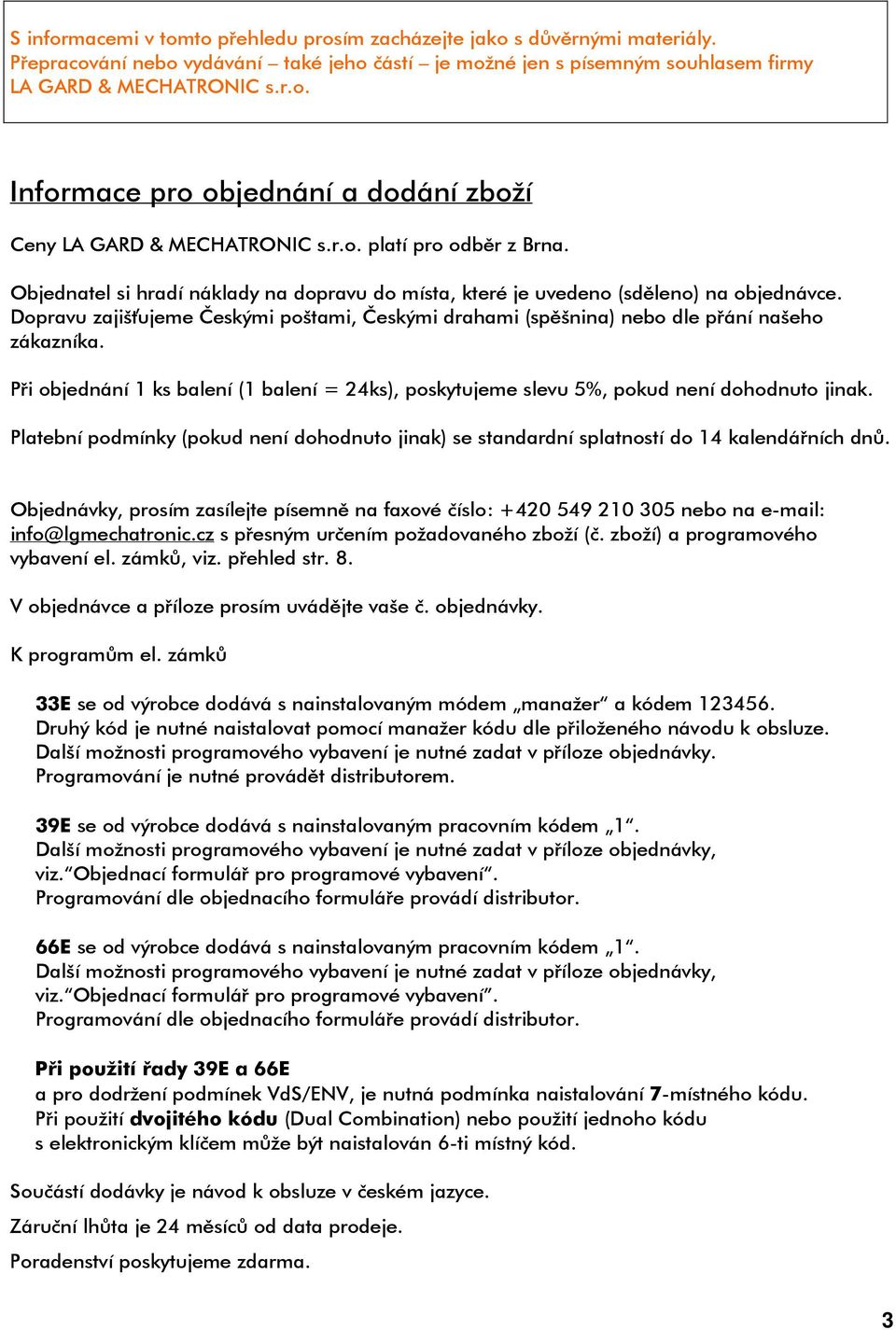

3 S informacemi v tomto přehledu prosím zacházejte jako s důvěrnými materiály. Přepracování nebo vydávání také jeho částí je možné jen s písemným souhlasem firmy LA GARD & MECHATRONIC s.r.o. Informace pro objednání a dodání zboží Ceny LA GARD & MECHATRONIC s.r.o. platí pro odběr z Brna. Objednatel si hradí náklady na dopravu do místa, které je uvedeno (sděleno) na objednávce. Dopravu zajiš ujeme Českými poštami, Českými drahami (spěšnina) nebo dle přání našeho zákazníka. Při objednání 1 ks balení (1 balení = 24ks), poskytujeme slevu 5%, pokud není dohodnuto jinak. Platební podmínky (pokud není dohodnuto jinak) se standardní splatností do 14 kalendářních dnů. Objednávky, prosím zasílejte písemně na faxové číslo: nebo na info@lgmechatronic.cz s přesným určením požadovaného zboží (č. zboží) a programového vybavení el. zámků, viz. přehled str. 8. V objednávce a příloze prosím uvádějte vaše č. objednávky. K programům el. zámků 33E se od výrobce dodává s nainstalovaným módem manažer a kódem Druhý kód je nutné naistalovat pomocí manažer kódu dle přiloženého návodu k obsluze. Další možnosti programového vybavení je nutné zadat v příloze objednávky. Programování je nutné provádět distributorem. 39E se od výrobce dodává s nainstalovaným pracovním kódem 1. Další možnosti programového vybavení je nutné zadat v příloze objednávky, viz. Objednací formulář pro programové vybavení. Programování dle objednacího formuláře provádí distributor. 66E se od výrobce dodává s nainstalovaným pracovním kódem 1. Další možnosti programového vybavení je nutné zadat v příloze objednávky, viz. Objednací formulář pro programové vybavení. Programování dle objednacího formuláře provádí distributor. Při použití řady 39E a 66E a pro dodržení podmínek VdS/ENV, je nutná podmínka naistalování 7-místného kódu. Při použití dvojitého kódu (Dual Combination) nebo použití jednoho kódu s elektronickým klíčem může být naistalován 6-ti místný kód. Součástí dodávky je návod k obsluze v českém jazyce. Záruční lhůta je 24 měsíců od data prodeje. Poradenství poskytujeme zdarma. 3

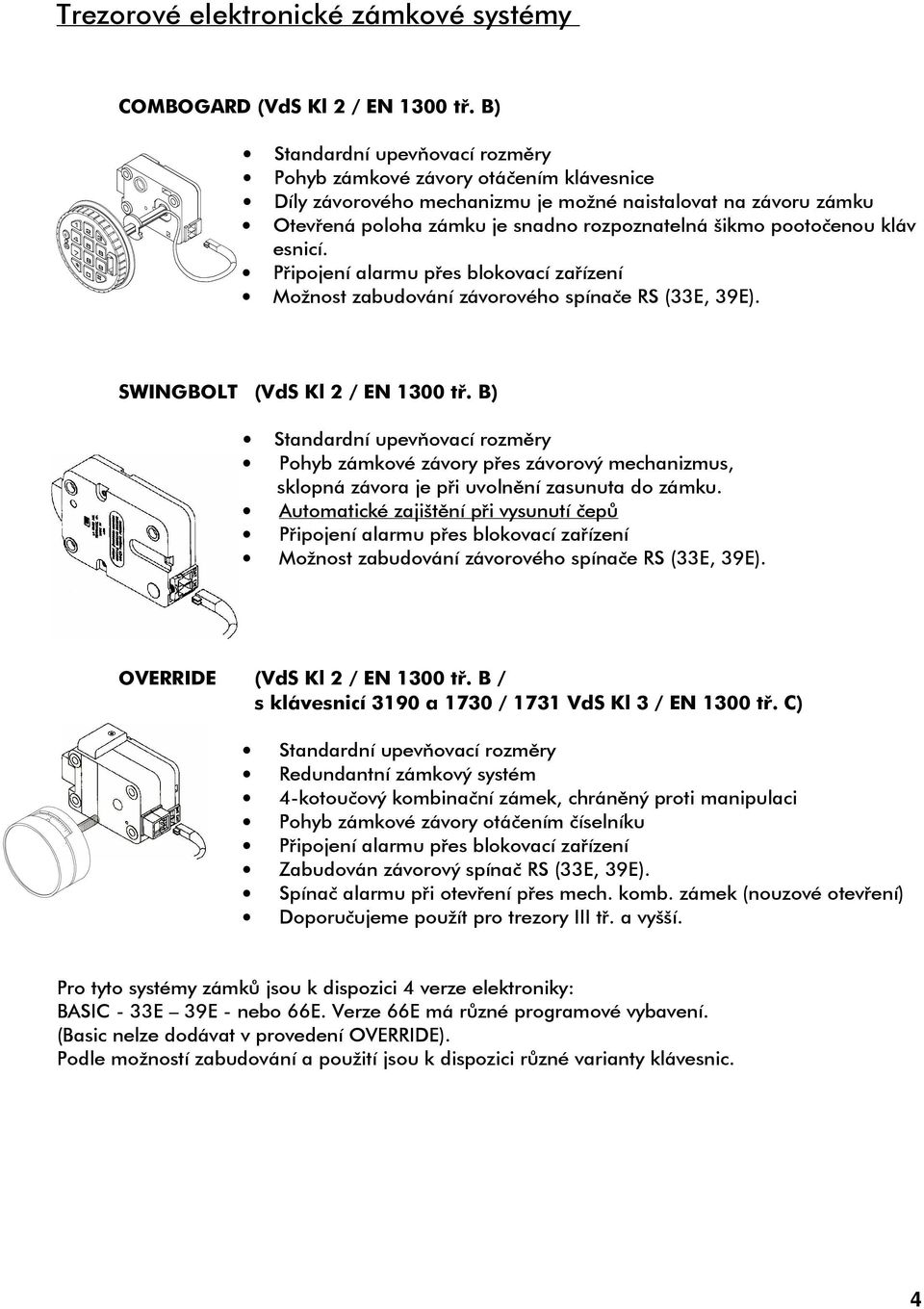

4 Trezorové elektronické zámkové systémy COMBOGARD (VdS Kl 2 / EN 1300 tř. B) Standardní upevňovací rozměry Pohyb zámkové závory otáčením klávesnice Díly závorového mechanizmu je možné naistalovat na závoru zámku Otevřená poloha zámku je snadno rozpoznatelná šikmo pootočenou kláv esnicí. Připojení alarmu přes blokovací zařízení Možnost zabudování závorového spínače RS (33E, 39E). SWINGBOLT (VdS Kl 2 / EN 1300 tř. B) Standardní upevňovací rozměry Pohyb zámkové závory přes závorový mechanizmus, sklopná závora je při uvolnění zasunuta do zámku. Automatické zajištění při vysunutí čepů Připojení alarmu přes blokovací zařízení Možnost zabudování závorového spínače RS (33E, 39E). OVERRIDE (VdS Kl 2 / EN 1300 tř. B / s klávesnicí 3190 a 1730 / 1731 VdS Kl 3 / EN 1300 tř. C) Standardní upevňovací rozměry Redundantní zámkový systém 4-kotoučový kombinační zámek, chráněný proti manipulaci Pohyb zámkové závory otáčením číselníku Připojení alarmu přes blokovací zařízení Zabudován závorový spínač RS (33E, 39E). Spínač alarmu při otevření přes mech. komb. zámek (nouzové otevření) Doporučujeme použít pro trezory III tř. a vyšší. Pro tyto systémy zámků jsou k dispozici 4 verze elektroniky: BASIC - 33E 39E - nebo 66E. Verze 66E má různé programové vybavení. (Basic nelze dodávat v provedení OVERRIDE). Podle možností zabudování a použití jsou k dispozici různé varianty klávesnic. 4

5 Přehled elektronických zámků provedení COMBOGARD Verze elektroniky Typ klávesnice BASIC Otočná fóliová klávesnice s prostorem pro 9V alkalickou baterii. Provedení: chrom nebo černé. COMBOGARD Pohyb zámkové závory otáčením klávesnice VdS Kl 2 EN 1300 tř. B OVERRIDE Pohyb zámkové závory otáčením číselníku VdS Kl 2 EN 1300 tř. B VdS Kl 3 / EN 1300 tř. C 33E E E E 39E 66E 3750 Otočná fóliová klávesnice s prostorem pro 9V alkalickou baterii. Provedení: chrom nebo černé Otočná klávesnice Softtouch Provedení: chrom. T8030 Fóliová klávesnice s LCD displejem, prostorem pro 9V alkalickou baterii. Provedení: černé. 3750K Jako u 3750, ale s otvorem pro odečítací kabel Otočná klávesnice Softtouch s otvorem pro odečítací kabel nebo el. klíč. Provedení: chrom. T8030 Fóliová klávesnice s LCD displejem, prostorem pro 9V alkalickou baterii. Provedení: černé Otočná, vysoce bezpečnostní klávesnice s konektorem pro odečítací kabel a prostorem pro 9V alkalickou baterii. Provedení : chrom. 33E: 3710/3047-2/3035-1/3900/T8030/ E: 3710/3750K-1/3125-1/T8030/3190-1/ E: 3750K-1 / / T8030 / / Číselník je nutno objednat zvláš. Platí jen s klávesnicí 3190 a číselníkem 1730 nebo

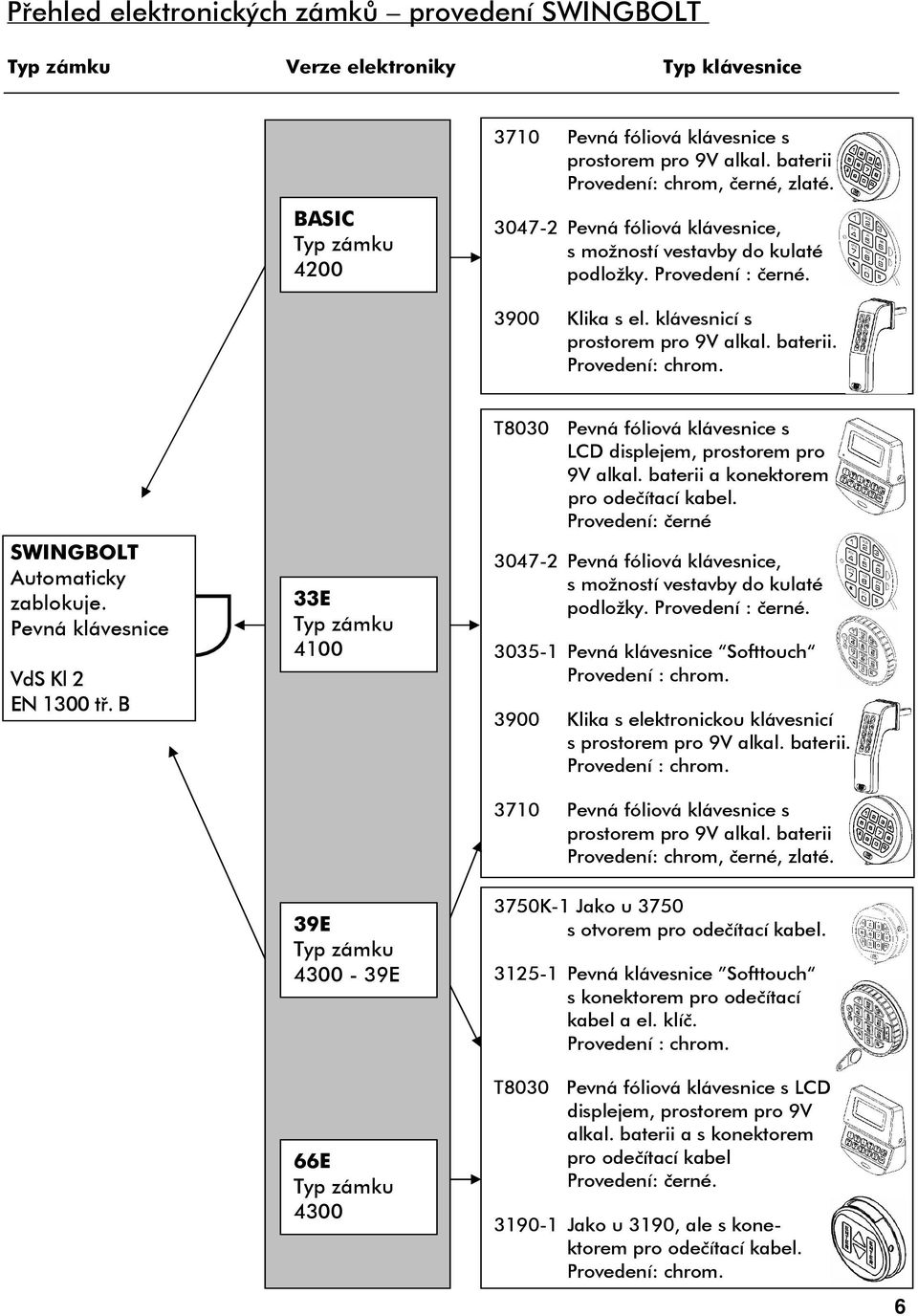

6 Přehled elektronických zámků provedení SWINGBOLT Verze elektroniky Typ klávesnice BASIC Pevná fóliová klávesnice s prostorem pro 9V alkal. baterii Provedení: chrom, černé, zlaté Pevná fóliová klávesnice, s možností vestavby do kulaté podložky. Provedení : černé Klika s el. klávesnicí s prostorem pro 9V alkal. baterii. Provedení: chrom. SWINGBOLT Automaticky zablokuje. Pevná klávesnice VdS Kl 2 EN 1300 tř. B 33E E E T8030 Pevná fóliová klávesnice s LCD displejem, prostorem pro 9V alkal. baterii a konektorem pro odečítací kabel. Provedení: černé Pevná fóliová klávesnice, s možností vestavby do kulaté podložky. Provedení : černé Pevná klávesnice Softtouch Provedení : chrom Klika s elektronickou klávesnicí s prostorem pro 9V alkal. baterii. Provedení : chrom Pevná fóliová klávesnice s prostorem pro 9V alkal. baterii Provedení: chrom, černé, zlaté. 3750K-1 Jako u 3750 s otvorem pro odečítací kabel Pevná klávesnice Softtouch s konektorem pro odečítací kabel a el. klíč. Provedení : chrom. 66E 4300 T8030 Pevná fóliová klávesnice s LCD displejem, prostorem pro 9V alkal. baterii a s konektorem pro odečítací kabel Provedení: černé Jako u 3190, ale s konektorem pro odečítací kabel. Provedení: chrom. 6

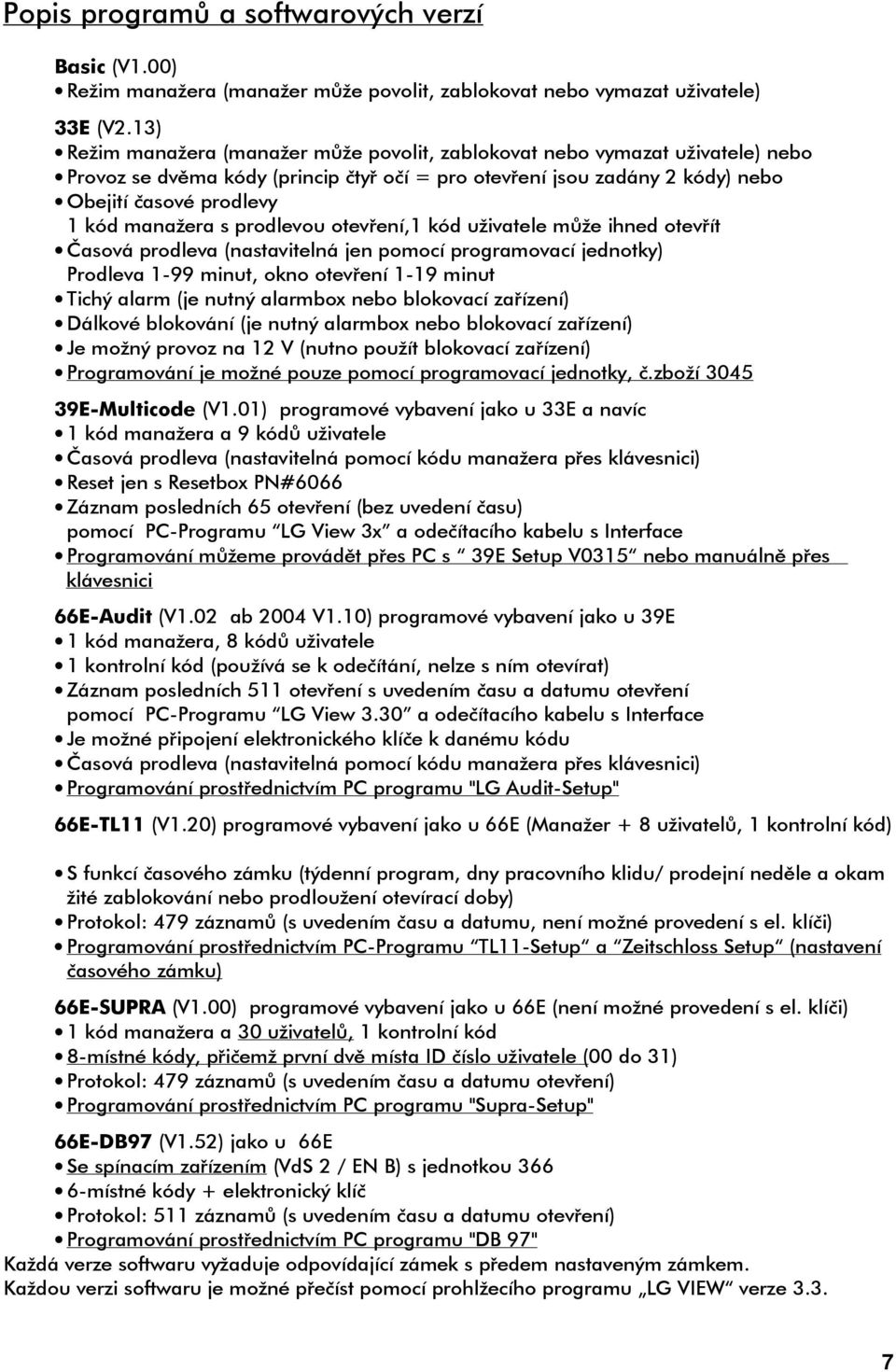

7 Popis programů a softwarových verzí Basic (V1.00) Režim manažera (manažer může povolit, zablokovat nebo vymazat uživatele) 33E (V2.13) Režim manažera (manažer může povolit, zablokovat nebo vymazat uživatele) nebo Provoz se dvěma kódy (princip čtyř očí = pro otevření jsou zadány 2 kódy) nebo Obejití časové prodlevy 1 kód manažera s prodlevou otevření,1 kód uživatele může ihned otevřít Časová prodleva (nastavitelná jen pomocí programovací jednotky) Prodleva 1-99 minut, okno otevření 1-19 minut Tichý alarm (je nutný alarmbox nebo blokovací zařízení) Dálkové blokování (je nutný alarmbox nebo blokovací zařízení) Je možný provoz na 12 V (nutno použít blokovací zařízení) Programování je možné pouze pomocí programovací jednotky, č.zboží E-Multicode (V1.01) programové vybavení jako u 33E a navíc 1 kód manažera a 9 kódů uživatele Časová prodleva (nastavitelná pomocí kódu manažera přes klávesnici) Reset jen s Resetbox PN#6066 Záznam posledních 65 otevření (bez uvedení času) pomocí PC-Programu LG View 3x a odečítacího kabelu s Interface Programování můžeme provádět přes PC s 39E Setup V0315 nebo manuálně přes klávesnici 66E-Audit (V1.02 ab 2004 V1.10) programové vybavení jako u 39E 1 kód manažera, 8 kódů uživatele 1 kontrolní kód (používá se k odečítání, nelze s ním otevírat) Záznam posledních 511 otevření s uvedením času a datumu otevření pomocí PC-Programu LG View 3.30 a odečítacího kabelu s Interface Je možné připojení elektronického klíče k danému kódu Časová prodleva (nastavitelná pomocí kódu manažera přes klávesnici) Programování prostřednictvím PC programu "LG Audit-Setup" 66E-TL11 (V1.20) programové vybavení jako u 66E (Manažer + 8 uživatelů, 1 kontrolní kód) S funkcí časového zámku (týdenní program, dny pracovního klidu/ prodejní neděle a okam žité zablokování nebo prodloužení otevírací doby) Protokol: 479 záznamů (s uvedením času a datumu, není možné provedení s el. klíči) Programování prostřednictvím PC-Programu TL11-Setup a Zeitschloss Setup (nastavení časového zámku) 66E-SUPRA (V1.00) programové vybavení jako u 66E (není možné provedení s el. klíči) 1 kód manažera a 30 uživatelů, 1 kontrolní kód 8-místné kódy, přičemž první dvě místa ID číslo uživatele (00 do 31) Protokol: 479 záznamů (s uvedením času a datumu otevření) Programování prostřednictvím PC programu "Supra-Setup" 66E-DB97 (V1.52) jako u 66E Se spínacím zařízením (VdS 2 / EN B) s jednotkou místné kódy + elektronický klíč Protokol: 511 záznamů (s uvedením času a datumu otevření) Programování prostřednictvím PC programu "DB 97" Každá verze softwaru vyžaduje odpovídající zámek s předem nastaveným zámkem. Každou verzi softwaru je možné přečíst pomocí prohlžecího programu LG VIEW verze

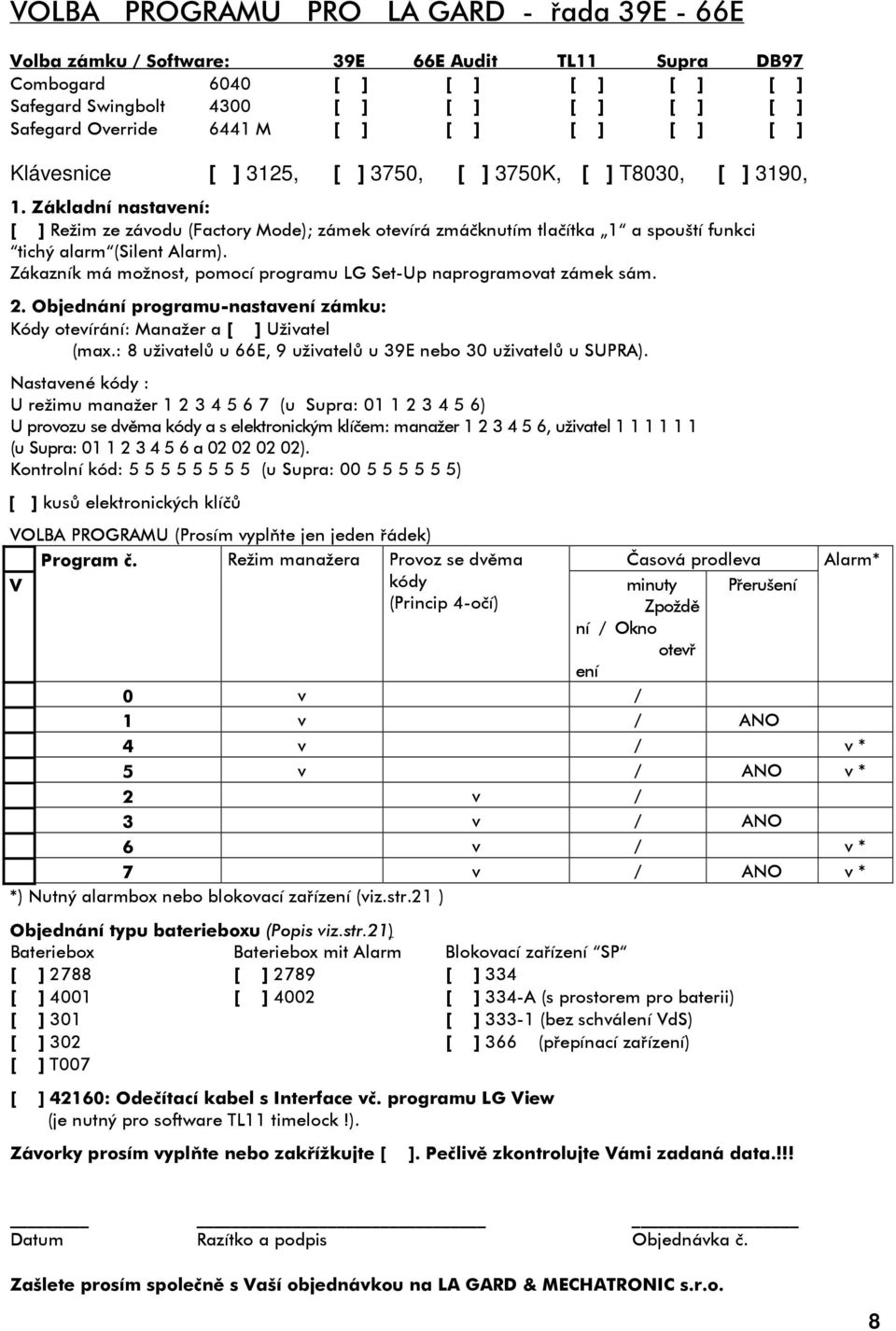

8 VOLBA PROGRAMU PRO LA GARD - řada 39E - 66E Volba zámku / Software: 39E 66E Audit TL11 Supra DB97 Combogard 6040 [ ] [ ] [ ] [ ] [ ] Safegard Swingbolt 4300 [ ] [ ] [ ] [ ] [ ] Safegard Override 6441 M [ ] [ ] [ ] [ ] [ ] Klávesnice [ ] 3125, [ ] 3750, [ ] 3750K, [ ] T8030, [ ] 3190, 1. Základní nastavení: [ ] Režim ze závodu (Factory Mode); zámek otevírá zmáčknutím tlačítka 1 a spouští funkci tichý alarm (Silent Alarm). Zákazník má možnost, pomocí programu LG Set-Up naprogramovat zámek sám. 2. Objednání programu-nastavení zámku: Kódy otevírání: Manažer a [ ] Uživatel (max.: 8 uživatelů u 66E, 9 uživatelů u 39E nebo 30 uživatelů u SUPRA). Nastavené kódy : U režimu manažer (u Supra: ) U provozu se dvěma kódy a s elektronickým klíčem: manažer , uživatel (u Supra: a ). Kontrolní kód: (u Supra: ) [ ] kusů elektronických klíčů VOLBA PROGRAMU (Prosím vyplňte jen jeden řádek) Program č. Režim manažera Provoz se dvěma Časová prodleva Alarm* V kódy (Princip 4-očí) minuty Zpoždě ní / Okno otevř ení Přerušení 0 v / 1 v / ANO 4 v / v * 5 v / ANO v * 2 v / 3 v / ANO 6 v / v * 7 v / ANO v * *) Nutný alarmbox nebo blokovací zařízení (viz.str.21 ) Objednání typu baterieboxu (Popis viz.str.21) Bateriebox Bateriebox mit Alarm Blokovací zařízení SP [ ] 2788 [ ] 2789 [ ] 334 [ ] 4001 [ ] 4002 [ ] 334-A (s prostorem pro baterii) [ ] 301 [ ] (bez schválení VdS) [ ] 302 [ ] 366 (přepínací zařízení) [ ] T007 [ ] 42160: Odečítací kabel s Interface vč. programu LG View (je nutný pro software TL11 timelock!). Závorky prosím vyplňte nebo zakřížkujte [ ]. Pečlivě zkontrolujte Vámi zadaná data.!!! Datum Razítko a podpis Objednávka č. Zašlete prosím společně s Vaší objednávkou na LA GARD & MECHATRONIC s.r.o. 8

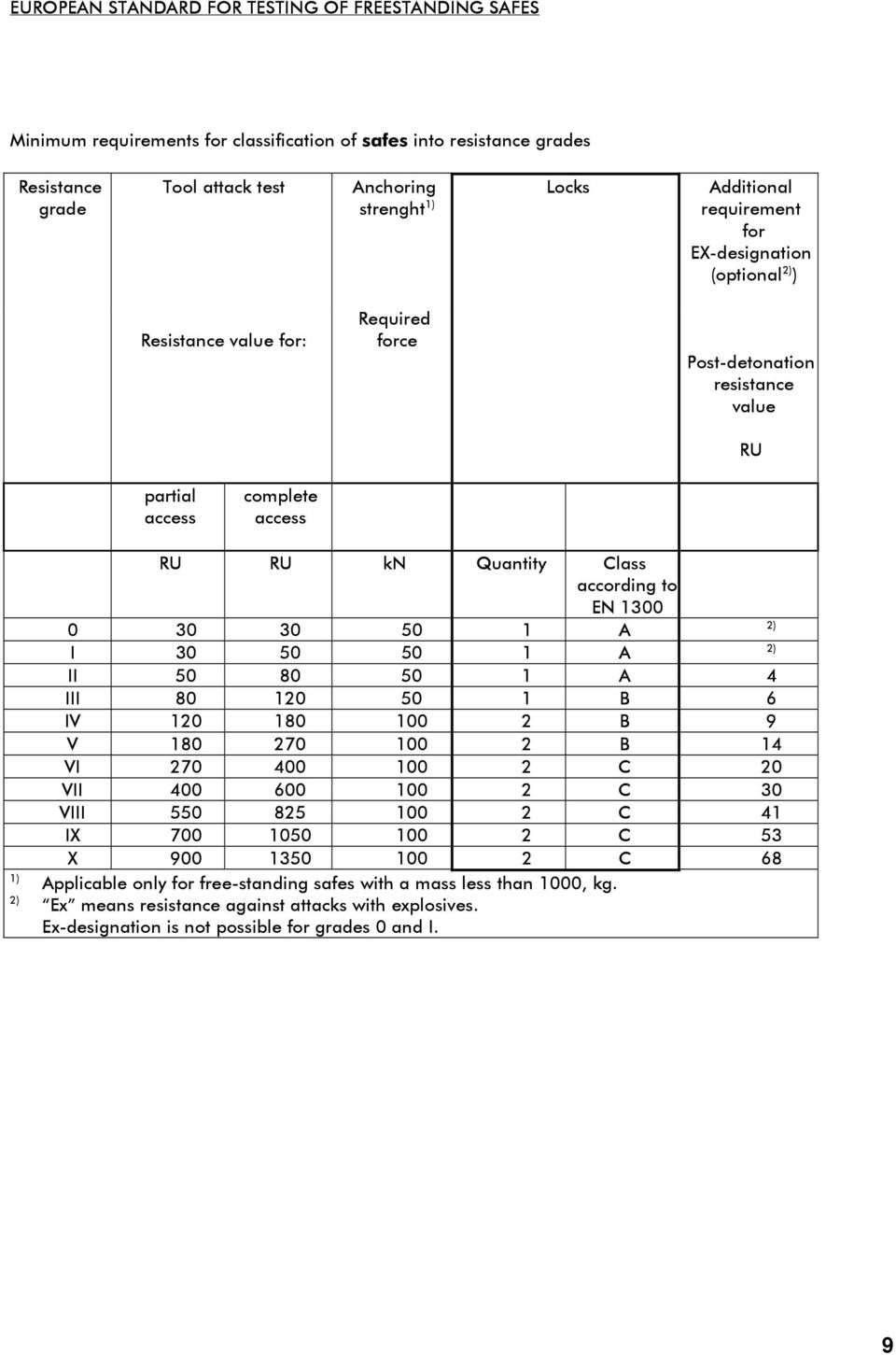

9 EUROPEAN STANDARD FOR TESTING OF FREESTANDING SAFES Minimum requirements for classification of safes into resistance grades Resistance grade Tool attack test Anchoring strenght 1) Locks Additional requirement for EX-designation (optional 2) ) Resistance value for: Required force Post-detonation resistance value RU partial access complete access RU RU kn Quantity Class according to EN A 2) I A 2) II A 4 III B 6 IV B 9 V B 14 VI C 20 VII C 30 VIII C 41 IX C 53 X C 68 1) Applicable only for free-standing safes with a mass less than 1000, kg. 2) Ex means resistance against attacks with explosives. Ex-designation is not possible for grades 0 and I. 9

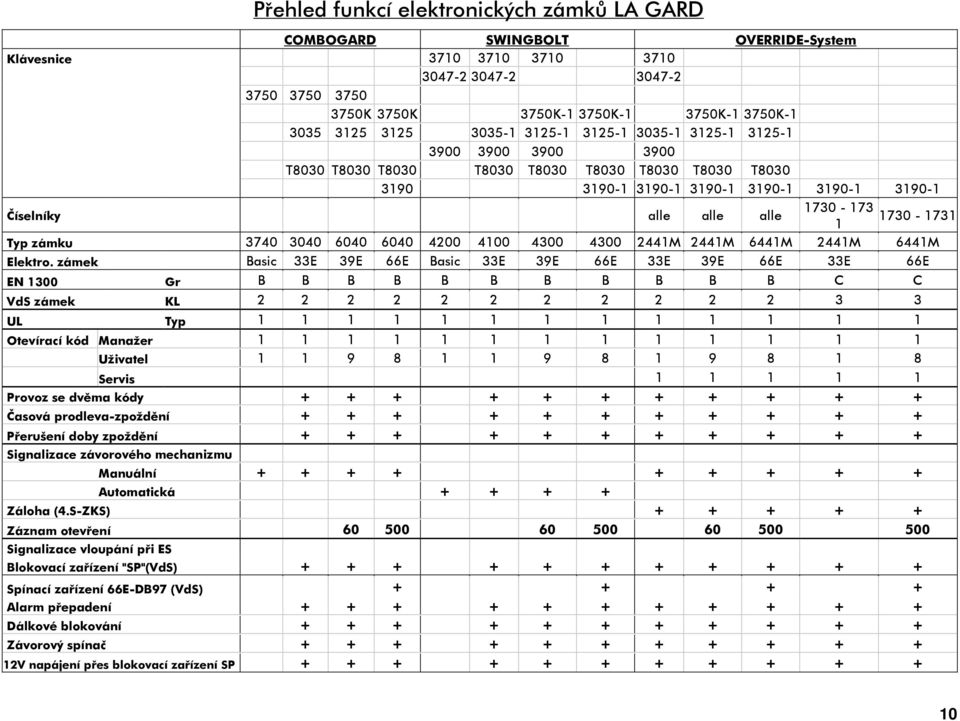

10 Přehled funkcí elektronických zámků LA GARD COMBOGARD SWINGBOLT OVERRIDE-System Klávesnice K 3750K 3750K K K K T8030 T8030 T8030 T8030 T8030 T8030 T8030 T8030 T Číselníky alle alle alle M 2441M 6441M 2441M 6441M Elektro. zámek Basic 33E 39E 66E Basic 33E 39E 66E 33E 39E 66E 33E 66E EN 1300 Gr B B B B B B B B B B B C C VdS zámek KL UL Typ Otevírací kód Manažer Uživatel Servis Provoz se dvěma kódy Časová prodleva-zpoždění Přerušení doby zpoždění Signalizace závorového mechanizmu Manuální Automatická Záloha (4.S-ZKS) Záznam otevření Signalizace vloupání při ES Blokovací zařízení "SP"(VdS) Spínací zařízení 66E-DB97 (VdS) Alarm přepadení Dálkové blokování Závorový spínač V napájení přes blokovací zařízení SP
