MarCator. Nová generace Digitální číselníkové úchylkoměry s elektronikou REFERENCE-SYSTEM a s integrovaným bezdrátovým přenosem hodnot

Transkript

1 - 2 MarCator. Nová generace Digitální číselníkové úchylkoměry s elektronikou REFERENCE-SYSTEM a s integrovaným bezdrátovým přenosem hodnot Společnost Mahr znovu nastavuje nový standard v segmentu digitálních úchylkoměrů, generaci MarCator: S novou elektronikou reference-system jsou digitální číselníkové úchylkoměry okamžitě připraveny k měření, protože se nulový bod nastavuje pouze jednou a zůstává uložený pro všechna další měření. Potřebujete-li navíc dokumentovat měřené hodnoty, můžeme Vám nabídnout i, integrovaný a energeticky úsporný bezdrátový přenos hodnot; optimální řešení pro přenos naměřených hodnot do PC. Pouze jedno nulování Nové digitální úchylkoměry 186 Ri / 187 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů). i - bezdrátový přenos hodnot v cenové hladině kabelového přenosu Díky systému i společnosti Mahr získáte integrovaný bezdrátový přenos hodnot, který nákladově pořídíte za stejnou cenu jako datový kabel. Přenos hodnot je navíc ještě pohodlnější, než při použití kabelu. Jednoduše přenášíte měřené hodnoty bezdrátově přímo do Excelu nebo jako kódy klávesnice do libovolné aplikace v systems Windows Přesný číselníkový úchylkoměr 81 Přesný číselníkový úchylkoměr 81 ST Digitální úchylkoměr Millitast 171 s konstantní měřicí silou (patent firmy Mahr) SHOCK PROOF nárazuvzdorné provedení první digitální úchylkoměr s datovým výstupem

2 Ri 12,5,1 187 Ri 12,5, Digitální úchylkoměr Millitast 185 Digitální úchylkoměr MarCator 175 Digitální úchylkoměr MarCator 186 Ri / 187 Ri MAX MIN první digitální úchylkoměr s kombinovaným displejem (analogová a digitální část) první digitální úchylkoměr s univerzálním rozhraním digitální úchylkoměr s elektronikou Reference-system a integrovaným bezdrátovým přenosem

3 - 4 i (integrovaný bezdrátový přenos) Díky systému i společnosti Mahr získáte integrovaný bezdrátový přenos hodnot, který nákladově pořídíte za stejnou cenu jako datový kabel. Přenos hodnot je navíc ještě pohodlnější, než při použití kabelu. Jednoduše přenášíte měřené hodnoty bezdrátově přímo do MS Excelu nebo jako kódy klávesnice do libovolné aplikace v systému Windows. Nízké náklady Pomocí přijímače i může být k PC připojeno 8 digitálních indikátorů, bez nutnosti zakupovat další rozhraní nebo interface boxy. Pouhým připojením úchylkoměru získáváte bezdrátový přenos za cenu kabelového přenosu. Spolehlivý přenos dat Pomocí i budou Vaše data spolehlivě přenesena. Úchylkoměry s i na displeji potvrdí, že odeslané hodnoty byly bezpečně doručeny nebo bude zobrazeno hlášení, že se úchylkoměr nachází mimo dosah přijímače. Dlouhá životnost baterie Integrované bezdrátové rozhraní je extrémně energeticky úsporné a díky tomu není potřeba používat u vysílače další přídavnou baterii jako u běžných (externích) vysílačů. + 5% Běžný vysílač až ½ roku

4 + 5 Jednoduchý přenos hodnot Pomocí přijímače i-stick jsou Vaše hodnoty jednoduše přeneseny do PC. Přenos probíhá, stejně jako při kabelovém propojení, prostřednictvím softwaru MarCom přímo do MS Excelu nebo formou kódů klávesnice do libovolné aplikace. Velká volnost pohybu Systém i Vám jednoduše poskytuje velkou volnost. Při použití digitálních úchylkoměrů ve spojení s ukazovacími přístroji odpadá používání kabelů, které při manipulaci s měřidly často překážely. ø 12 m Excelentní ergonomie Ve srovnání s velkými externími vysílači, které mají další baterii a jsou přivěšeny na úchylkoměr, přináší integrovaný systém i výrazně vyšší ergonomii.

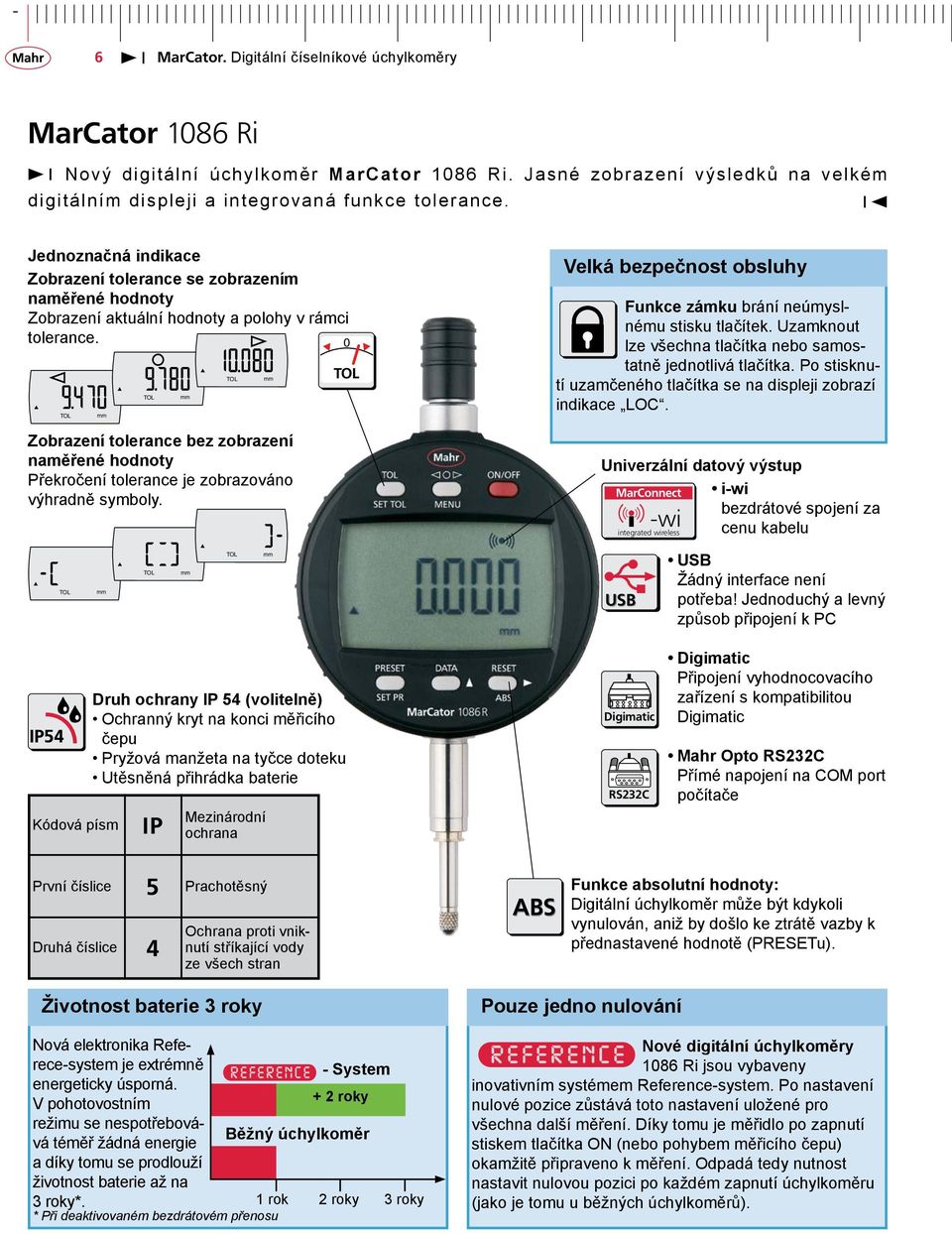

5 - 6 MarCator 186 Ri Nový digitální úchylkoměr MarCator 186 Ri. Jasné zobrazení výsledků na velkém digitálním displeji a integrovaná funkce tolerance. Jednoznačná indikace Zobrazení tolerance se zobrazením naměřené hodnoty Zobrazení aktuální hodnoty a polohy v rámci tolerance. Zobrazení tolerance bez zobrazení naměřené hodnoty Překročení tolerance je zobrazováno výhradně symboly. Velká bezpečnost obsluhy Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC. Univerzální datový výstup i bezdrátové spojení za cenu kabelu Žádný interface není potřeba! Jednoduchý a levný způsob připojení k PC Druh ochrany IP 54 (volitelně) Ochranný kryt na konci měřicího čepu Pryžová manžeta na tyčce doteku Utěsněná přihrádka baterie Kódová písm IP Mezinárodní ochrana Připojení vyhodnocovacího zařízení s kompatibilitou Mahr Opto Přímé napojení na COM port počítače První číslice 5 Prachotěsný Druhá číslice 4 Ochrana proti vniknutí stříkající vody ze všech stran Funkce absolutní hodnoty: Digitální úchylkoměr může být kdykoli vynulován, aniž by došlo ke ztrátě vazby k přednastavené hodnotě (PRESETu). Životnost baterie 3 roky Nová elektronika Referece-system je extrémně - System energeticky úsporná. + 2 roky V pohotovostním režimu se nespotřebovává téměř žádná energie Běžný úchylkoměr a díky tomu se prodlouží životnost baterie až na 3 roky*. 1 rok 2 roky 3 roky * Při deaktivovaném bezdrátovém přenosu Pouze jedno nulování Nové digitální úchylkoměry 186 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů).

6 + 7 Digitální číselníkové úchylkoměry MarCator 186 Ri IP42 Parametry Funkce: ON/OFF RESET (vynulování displeje) Přepínání /inch Změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) <> (režim zobrazení tolerance) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) 186 R ON/OFF SET MENU a ø ø ø6, Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 28 Kontrastní LCD displej s číslicemí vysokými 11 Životnost baterie cca. 3 roky (při 2 hod/rok) Max. rychlost posuvu 1.5 m/s (6 /s) Odnímatelný kryt na konci měřicího čepu Výstup dat : volitelně OPTO i Provozní teplota 1-4 C Typ ochrany IP42 podle IEC 6529 PRESET DATA RESET SET PR MarCator 186 R 186 b Rozměry Součást dodávky: Baterie, návod b c 6 21 ø8h6 (ø3/8 ) ø4 M 2,5 (4-48 UNF) Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 Technická data Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. Obj. číslo stopka Ø (inch) /inch N g 12,5 (.5 ),1 /.5,5,65 -,9 13 8h ,5 (.5 ),1 /.5,2,65 -,9 13 8h * v libovolném nulovém bodě

7 - 8 MarCator 187 Ri Nový digitální číselníkový úchylkoměr MarCator 187Ri. Multifunkční číselníkový úchylkoměr s kombinovaným displejem (digitální a analogová část), s funkcemi kontroly tolerance a dynamickým měřením. Dynamické měřicí funkce Univerzální datový výstup MAX-MIN-Funkce ke kontrole házivosti a ke kontrole rovinnosti Případně MAX / MIN k vyhledání vratného bodu MAX MIN i bezdrátové spojení za cenu kabelu Žádný interface není potřeba! Jednoduchý a levný způsob připojení k PC MAX MAX-MIN (TIR) MIN Připojení vyhodnocovacího zařízení s kompatibilitou Mahr Opto Přímé napojení na COM port počítače. Jednozančné zobrazení tolerančního pole Integrovaná grafická stupnice znázorňuje odchylky tolerance. Překročení tolerance je zobrazeno šipkami na displeji. Mimo toleranci (pod dolní mezí) Toleranční meze Životnost baterie 3 roky Mimo toleranci (nad horní mezí) Nová elektronika Referece-system je extrémně - System energeticky úsporná. + 2 roky V pohotovostním režimu se nespotřebovává téměř žádná energie Běžný úchylkoměr a díky tomu se prodlouží životnost baterie až na 3 roky*. 1 rok 2 roky 3 roky * Při deaktivovaném bezdrátovém přenosu Pouze jedno nulování Velká bezpečnost obsluhy Funkce absolutní hodnoty Digitální úchylkoměr může být kdykoliv vynulován, aniž by došlo ke ztrátě přednastavené hodnoty (PRESETu). Nové digitální úchylkoměry 187 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů). Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC.

8 + 9 Digitální číselníkové úchylkoměry MarCator 187 Ri, s analogovým ukazatelem MAX/MIN ON/OFF SET F DATA PRESET inch PRESET Rozměry MAX MIN 187 R MENU DATA RESET SET PR MarCator 187 R a IP42 ø58 6 c b 186 b ø4 ø12 ø8h6 (ø3/8 ) M 2,5 (4-48 UNF) Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 ø6,5 Analogový ukazatel Dělení stupnice Rozsah zobrazení / inch / inch,1 /.5 ±,2 / ±.1,2 /.1 ±,4 / ±.2,4 /.5 ±,8 / ±.1,1 /.1 ±,2 / ±.2 Parametry Funkce: ON/OFF RESET (vynulování displeje) /inch změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) Toleranční pole max. 1.6 MAX/MIN pro vyhledání vratného bodu TIR (MAX-MIN) pro kontrolu házivosti a rovinnosti (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) (vynulování analogového ukazatele) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 28 Kontrastní LCD displej s číslicemi vysokými 8,5 Životnost baterie cca. 3 roky (při 2 hod/rok) Max. rychlost posuvu 1.5 m/s (6 /s) Výstup dat : volitelně OPTO i Provozní teplota 1-4 C Typ ochrany IP42 podle IEC 6529 Součást dodávky: Baterie, návod Technická data Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. Obj. číslo stopka Ø (inch) /inch N g 12,5 (.5 ),1 /.5,5,65 -,9 14 8h * v libovolném nulovém bodě

9 MIN/MAX ON/OFF SET PRESET START/STOP SET PR MarCator 187 B /inch RESET - 1 Digitální číselníkový úchylkoměr MarCator 187 BRi pro dvoubodé měření dutin F MAX MIN MIN/MAX ON/OFF SET DATA PRESET inch PRESET 187 BR MENU START/STOP SET PR MarCator 187 BR Rozměry RESET IP42 a ø58 6 c b ø4 26 ø12 ø8h6 M 2,5 Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 Technická data ø6,5 1 MIN/MAX ON/OFF SET /inch PRESET START/STOP RESET SET PR MarCator 187 B Příklad aplikace 2 3 MIN/MAX ON/OFF SET /inch PRESET START/STOP RESET SET PR MarCator 187 B S přístrojem k dvoubodovému měření dutin lze kývavým pohybem při měření zjistit vratný bod. Skutečná hodnota se uloží funkcí MIN a zobrazí se na displeji (3). Analogový ukazatel Dělení stupnice Rozsah zobrazení / inch / inch,1 /.5 ±,2 / ±.1,2 /.1 ±,4 / ±.2,4 /.5 ±,8 / ±.1,1 /.1 ±,2 / ±.2 Parametry Funkce: ON/OFF RESET (vynulování displeje) /inch změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) Toleranční pole max. 1,6 START/STOP vyhledání vratného bodu Paměť MAX/MIN k vyhledání vratného bodu (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) (vynulování analogového displeje) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 28 Kontrastní LCD displej s číslicemi vysokými 8,5 Životnost baterie 3 roky (při 2 hod/rok) Max. rychlost posuvu 1,5 m/s (6 /s) Ochranný kryt měřicího čepu Výstup dat : volitelně OPTO i Provozní teplota 1-4 c Typ ochrany IP42 dle IEC 6529 Součást dodávky: Baterie, návod Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. Obj. číslo stopka Ø (inch) /inch N g 12,5 (.5 ),1 /.5,5,65 -,9 14 8h * v libovolném nulovém bodě

10 + 11 Příslušenství pro MarCator Příslušenství pro 186 Ri, 187 Ri a 187 BRi 185 a Obj. číslo Baterie 3V, typ CR Zadní stěna s upevňovacím očkem 186 b Drátový ovladač zdvihu pro rozsahy měření 12,5 a a Pneumatické zdvihátko pro rozsahy měření 12,5 a p Další příslušenství Katalog strana Doteky Úhlové držáky Páčkový dotek ø6,5 186 b p (12,5/25) 182 p (12,5/25) ø4/2 L=2 m ø6/4 L=2 m 3-6 bar Příslušenství Parametry Software MarCom Professional 3. Přenos naměřených hodnot přímo do MS Excelu (od verze 97) nebo do txt souboru nebo do libovolné aplikace jako kódy klávesnice hodnoty z každého měřidla mohou být přenášeny do zvoleného sloupce, řádku, souboru a záložky v Excelu Přenos dat je možný prostřednictvím portu a 2 sériových COM portů Přenos je možný maximálně pro 4 bezdrátové přijímače i-stick (tedy max. pro 32 i měřidel) Obj. číslo Software MarCom Standard 3. (součást dodávky u datových kabelů a přijímače i-stick) Systémové požadavky a parametry jsou stejné jako u MarCom Professional 3. Připojení pouze jednoho měřidla na sériový COM port a jednoho na port (tedy pouze jedno i měřidlo) Obj. číslo Obj. číslo Datový kabel (2 m) vč. software 16 EXu MarCom Standard Datový kabel OPTO (2 m), s 9 pólovou zdířkou SUB-D 16 EXr Datový kabel (2 m), plochý, 1pólový konektor 16 EXd i-stick bezdrátový přijímač vč. software MarCom Standard Příslušenství ke zpracování naměřených dat viz katalog, kapitola 11
