1 Popis a technická data výrobku

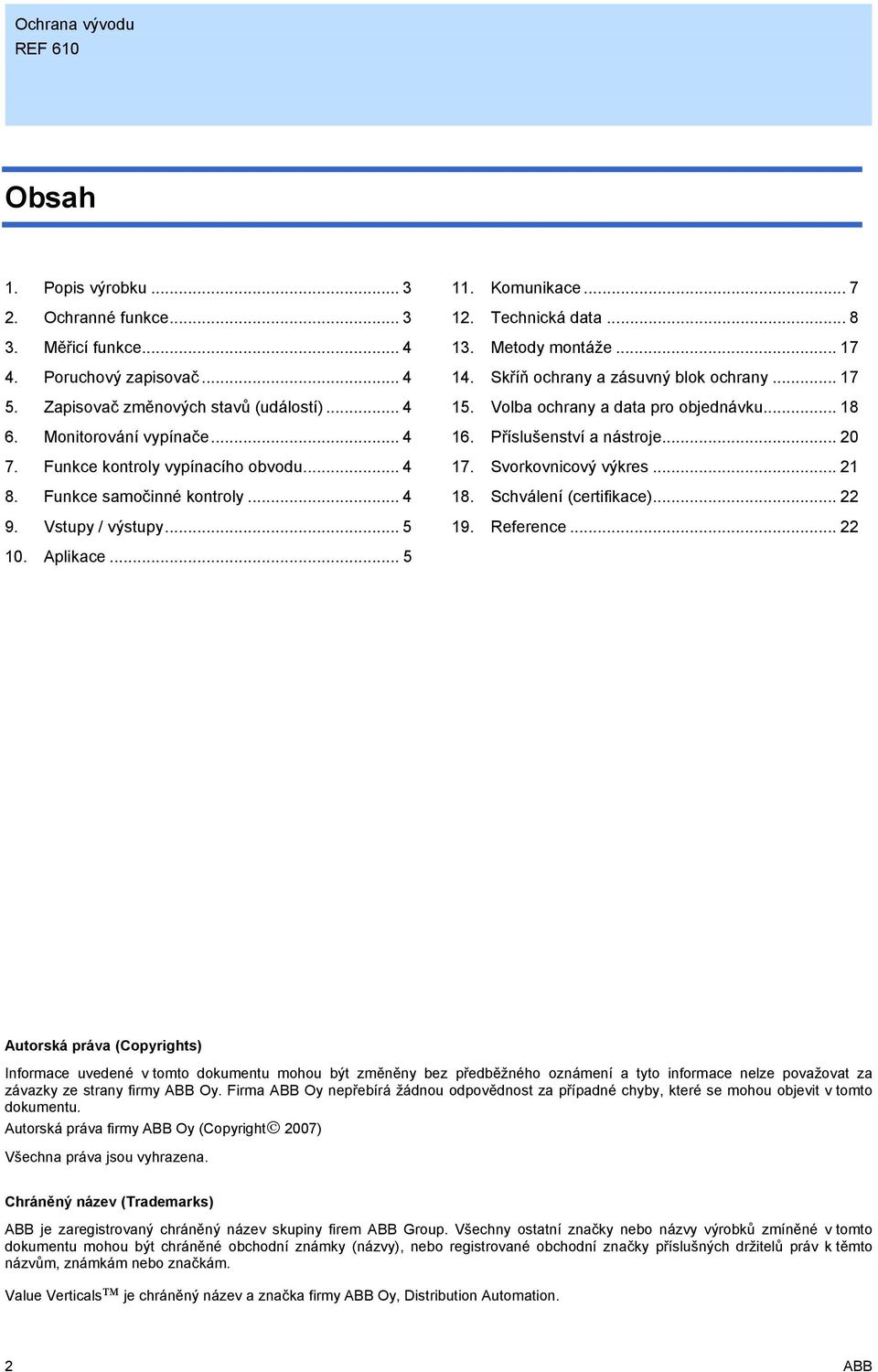

2 Obsah 1. Popis výrobku Ochranné funkce Měřicí funkce Poruchový zapisovač Zapisovač změnových stavů (událostí) Monitorování vypínače Funkce kontroly vypínacího obvodu Funkce samočinné kontroly Vstupy / výstupy Komunikace Technická data Metody montáže Skříň ochrany a zásuvný blok ochrany Volba ochrany a data pro objednávku Příslušenství a nástroje Svorkovnicový výkres Schválení (certifikace) Reference Aplikace... 5 Autorská práva (Copyrights) Informace uvedené v tomto dokumentu mohou být změněny bez předběžného oznámení a tyto informace nelze považovat za závazky ze strany firmy ABB Oy. Firma ABB Oy nepřebírá žádnou odpovědnost za případné chyby, které se mohou objevit v tomto dokumentu. Autorská práva firmy ABB Oy (Copyright 2007) Všechna práva jsou vyhrazena. Chráněný název (Trademarks) ABB je zaregistrovaný chráněný název skupiny firem ABB Group. Všechny ostatní značky nebo názvy výrobků zmíněné v tomto dokumentu mohou být chráněné obchodní známky (názvy), nebo registrované obchodní značky příslušných držitelů práv k těmto názvům, známkám nebo značkám. Value Verticals je chráněný název a značka firmy ABB Oy, Distribution Automation. 2 ABB

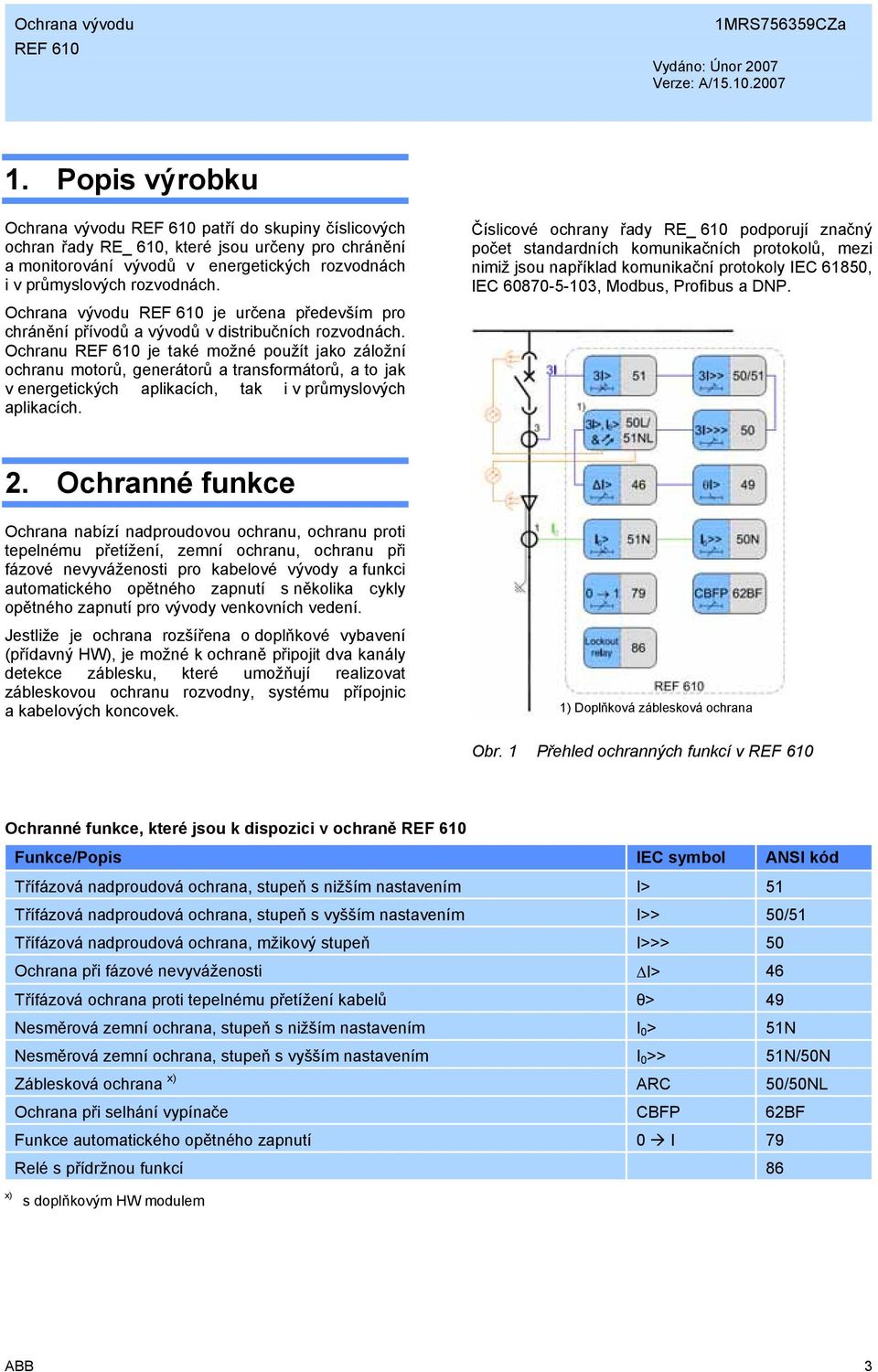

3 1MRS756359CZa Vydáno: Únor 2007 Verze: A/ Popis výrobku Ochrana vývodu patří do skupiny číslicových ochran řady RE_ 610, které jsou určeny pro chránění a monitorování vývodů v energetických rozvodnách i v průmyslových rozvodnách. Ochrana vývodu je určena především pro chránění přívodů a vývodů v distribučních rozvodnách. Ochranu je také možné použít jako záložní ochranu motorů, generátorů a transformátorů, a to jak v energetických aplikacích, tak i v průmyslových aplikacích. Číslicové ochrany řady RE_ 610 podporují značný počet standardních komunikačních protokolů, mezi nimiž jsou například komunikační protokoly IEC 61850, IEC , Modbus, Profibus a DNP. 2. Ochranné funkce Ochrana nabízí nadproudovou ochranu, ochranu proti tepelnému přetížení, zemní ochranu, ochranu při fázové nevyváženosti pro kabelové vývody a funkci automatického opětného zapnutí s několika cykly opětného zapnutí pro vývody venkovních vedení. Jestliže je ochrana rozšířena o doplňkové vybavení (přídavný HW), je možné k ochraně připojit dva kanály detekce záblesku, které umožňují realizovat zábleskovou ochranu rozvodny, systému přípojnic a kabelových koncovek. 1) Doplňková záblesková ochrana Obr. 1 Přehled ochranných funkcí v Ochranné funkce, které jsou k dispozici v ochraně Funkce/Popis IEC symbol ANSI kód Třífázová nadproudová ochrana, stupeň s nižším nastavením I> 51 Třífázová nadproudová ochrana, stupeň s vyšším nastavením I>> 50/51 Třífázová nadproudová ochrana, mžikový stupeň I>>> 50 Ochrana při fázové nevyváženosti ΔI> 46 Třífázová ochrana proti tepelnému přetížení kabelů θ> 49 Nesměrová zemní ochrana, stupeň s nižším nastavením I 0 > 51N Nesměrová zemní ochrana, stupeň s vyšším nastavením I 0 >> 51N/50N Záblesková ochrana x) ARC 50/50NL Ochrana při selhání vypínače CBFP 62BF Funkce automatického opětného zapnutí 0 I 79 Relé s přídržnou funkcí 86 x) s doplňkovým HW modulem ABB 3

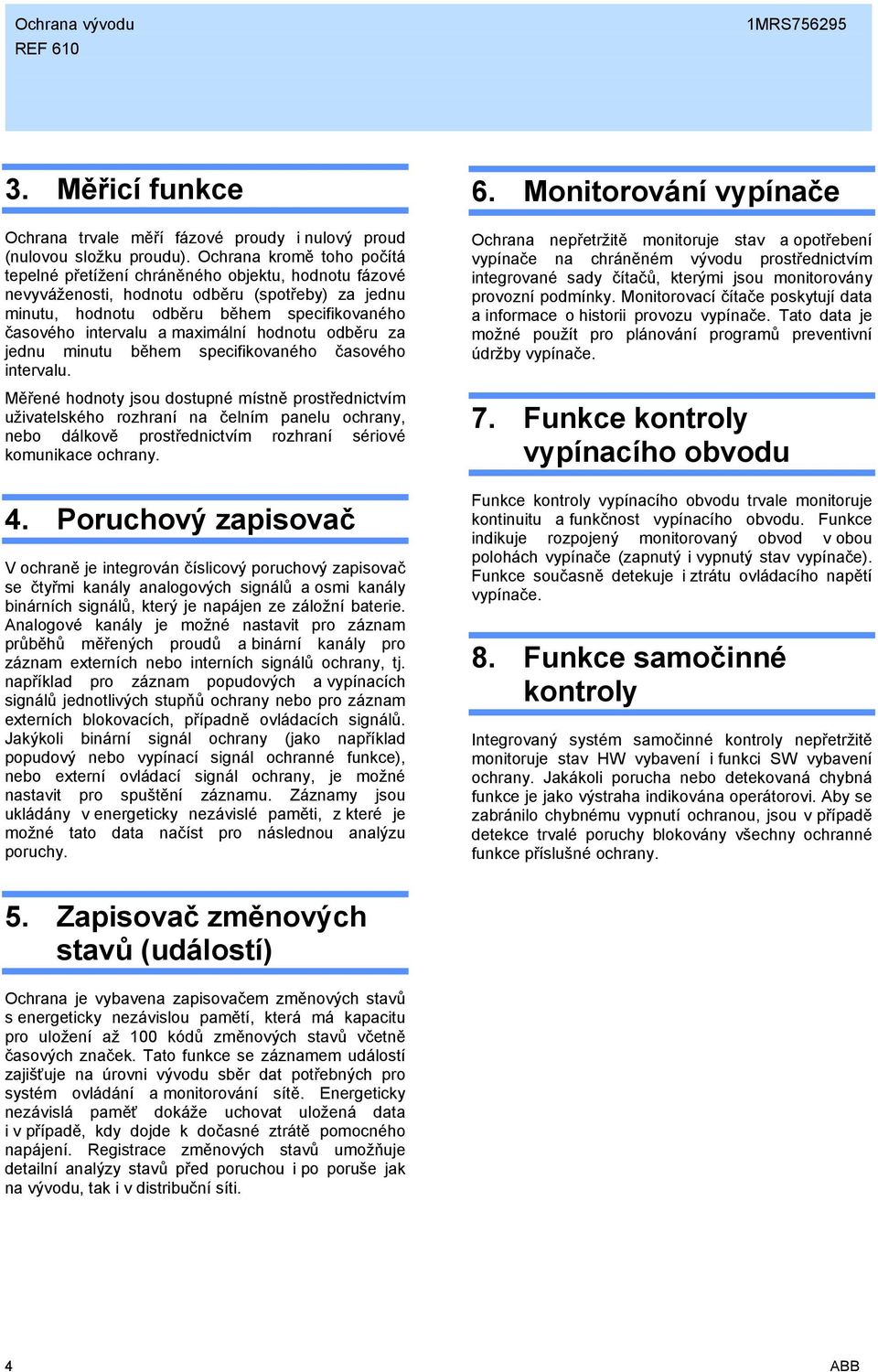

4 3. Měřicí funkce Ochrana trvale měří fázové proudy i nulový proud (nulovou složku proudu). Ochrana kromě toho počítá tepelné přetížení chráněného objektu, hodnotu fázové nevyváženosti, hodnotu odběru (spotřeby) za jednu minutu, hodnotu odběru během specifikovaného časového intervalu a maximální hodnotu odběru za jednu minutu během specifikovaného časového intervalu. Měřené hodnoty jsou dostupné místně prostřednictvím uživatelského rozhraní na čelním panelu ochrany, nebo dálkově prostřednictvím rozhraní sériové komunikace ochrany. 4. Poruchový zapisovač V ochraně je integrován číslicový poruchový zapisovač se čtyřmi kanály analogových signálů a osmi kanály binárních signálů, který je napájen ze záložní baterie. Analogové kanály je možné nastavit pro záznam průběhů měřených proudů a binární kanály pro záznam externích nebo interních signálů ochrany, tj. například pro záznam popudových a vypínacích signálů jednotlivých stupňů ochrany nebo pro záznam externích blokovacích, případně ovládacích signálů. Jakýkoli binární signál ochrany (jako například popudový nebo vypínací signál ochranné funkce), nebo externí ovládací signál ochrany, je možné nastavit pro spuštění záznamu. Záznamy jsou ukládány v energeticky nezávislé paměti, z které je možné tato data načíst pro následnou analýzu poruchy. 6. Monitorování vypínače Ochrana nepřetržitě monitoruje stav a opotřebení vypínače na chráněném vývodu prostřednictvím integrované sady čítačů, kterými jsou monitorovány provozní podmínky. Monitorovací čítače poskytují data a informace o historii provozu vypínače. Tato data je možné použít pro plánování programů preventivní údržby vypínače. 7. Funkce kontroly vypínacího obvodu Funkce kontroly vypínacího obvodu trvale monitoruje kontinuitu a funkčnost vypínacího obvodu. Funkce indikuje rozpojený monitorovaný obvod v obou polohách vypínače (zapnutý i vypnutý stav vypínače). Funkce současně detekuje i ztrátu ovládacího napětí vypínače. 8. Funkce samočinné kontroly Integrovaný systém samočinné kontroly nepřetržitě monitoruje stav HW vybavení i funkci SW vybavení ochrany. Jakákoli porucha nebo detekovaná chybná funkce je jako výstraha indikována operátorovi. Aby se zabránilo chybnému vypnutí ochranou, jsou v případě detekce trvalé poruchy blokovány všechny ochranné funkce příslušné ochrany. 5. Zapisovač změnových stavů (událostí) Ochrana je vybavena zapisovačem změnových stavů s energeticky nezávislou pamětí, která má kapacitu pro uložení až 100 kódů změnových stavů včetně časových značek. Tato funkce se záznamem událostí zajišťuje na úrovni vývodu sběr dat potřebných pro systém ovládání a monitorování sítě. Energeticky nezávislá paměť dokáže uchovat uložená data i v případě, kdy dojde k dočasné ztrátě pomocného napájení. Registrace změnových stavů umožňuje detailní analýzy stavů před poruchou i po poruše jak na vývodu, tak i v distribuční síti. 4 ABB

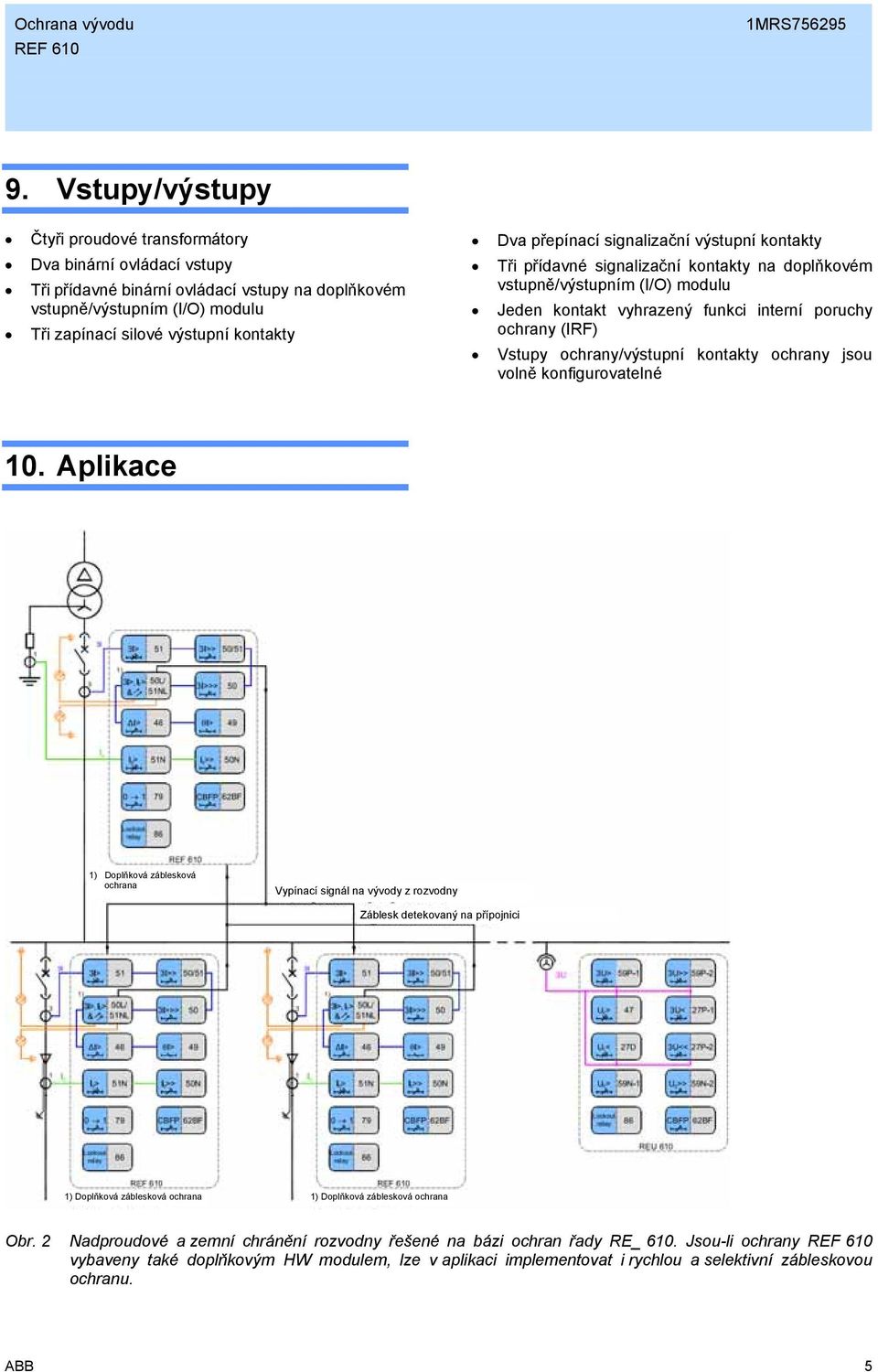

5 9. Vstupy/výstupy Čtyři proudové transformátory Dva binární ovládací vstupy Tři přídavné binární ovládací vstupy na doplňkovém vstupně/výstupním (I/O) modulu Tři zapínací silové výstupní kontakty Dva přepínací signalizační výstupní kontakty Tři přídavné signalizační kontakty na doplňkovém vstupně/výstupním (I/O) modulu Jeden kontakt vyhrazený funkci interní poruchy ochrany (IRF) Vstupy ochrany/výstupní kontakty ochrany jsou volně konfigurovatelné 10. Aplikace 1) Doplňková záblesková ochrana Vypínací signál na vývody z rozvodny Záblesk detekovaný na přípojnici 1) Doplňková záblesková ochrana 1) Doplňková záblesková ochrana Obr. 2 Nadproudové a zemní chránění rozvodny řešené na bázi ochran řady RE_ 610. Jsou-li ochrany vybaveny také doplňkovým HW modulem, lze v aplikaci implementovat i rychlou a selektivní zábleskovou ochranu. ABB 5

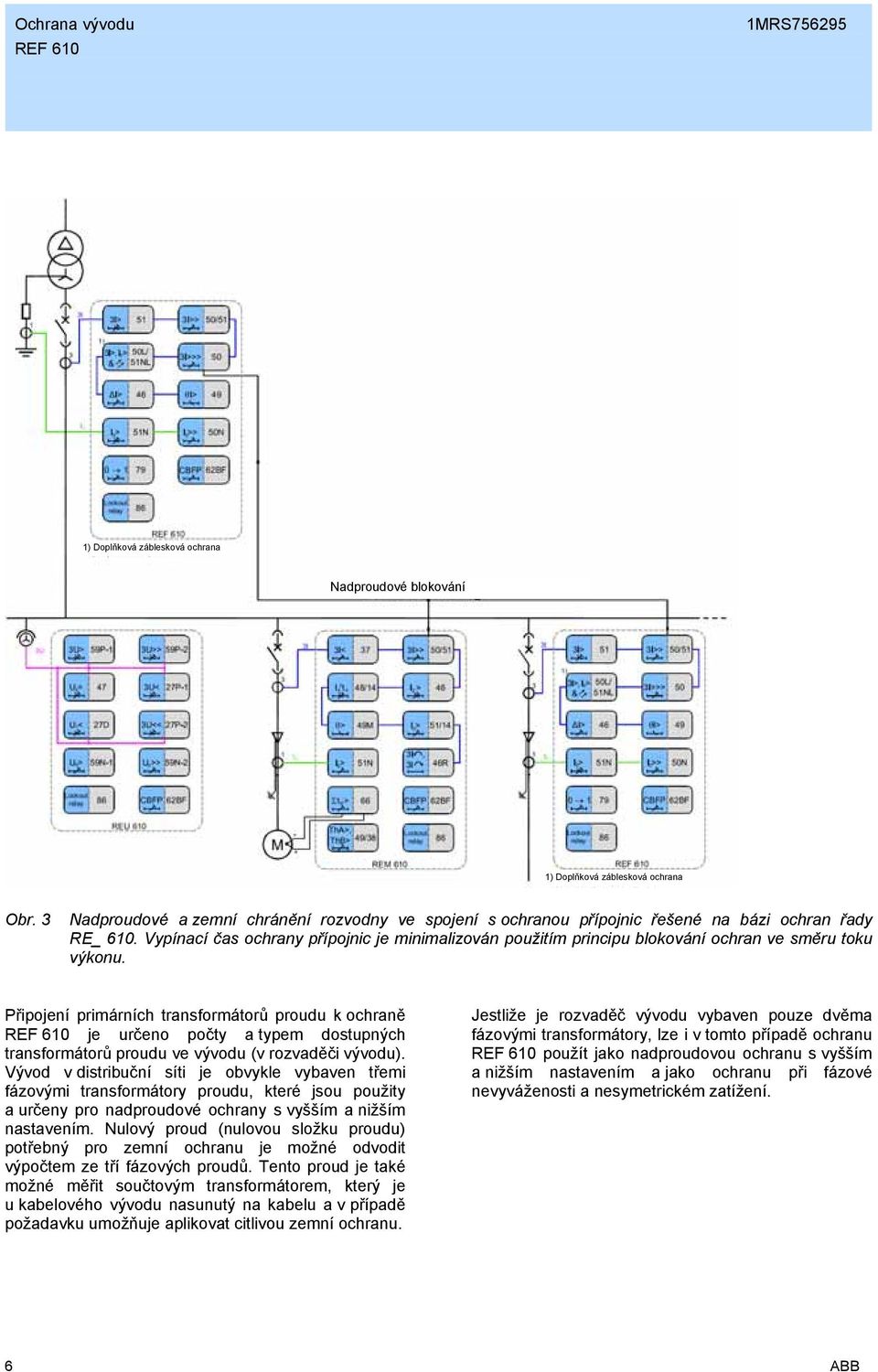

6 1) Doplňková záblesková ochrana Nadproudové blokování 1) Doplňková záblesková ochrana Obr. 3 Nadproudové a zemní chránění rozvodny ve spojení s ochranou přípojnic řešené na bázi ochran řady RE_ 610. Vypínací čas ochrany přípojnic je minimalizován použitím principu blokování ochran ve směru toku výkonu. Připojení primárních transformátorů proudu k ochraně je určeno počty a typem dostupných transformátorů proudu ve vývodu (v rozvaděči vývodu). Vývod v distribuční síti je obvykle vybaven třemi fázovými transformátory proudu, které jsou použity a určeny pro nadproudové ochrany s vyšším a nižším nastavením. Nulový proud (nulovou složku proudu) potřebný pro zemní ochranu je možné odvodit výpočtem ze tří fázových proudů. Tento proud je také možné měřit součtovým transformátorem, který je u kabelového vývodu nasunutý na kabelu a v případě požadavku umožňuje aplikovat citlivou zemní ochranu. Jestliže je rozvaděč vývodu vybaven pouze dvěma fázovými transformátory, lze i v tomto případě ochranu použít jako nadproudovou ochranu s vyšším a nižším nastavením a jako ochranu při fázové nevyváženosti a nesymetrickém zatížení. 6 ABB

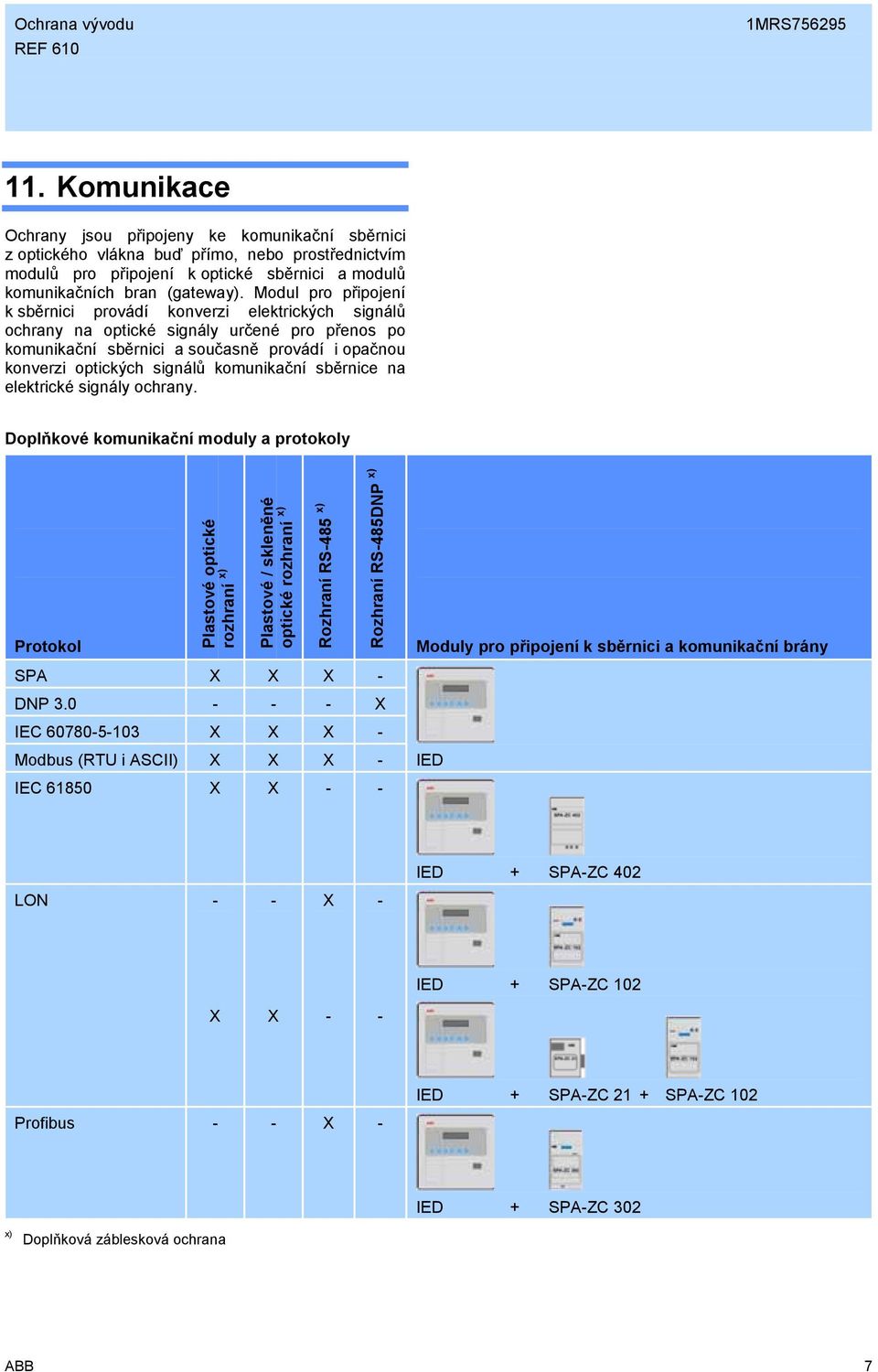

7 11. Komunikace Ochrany jsou připojeny ke komunikační sběrnici z optického vlákna buď přímo, nebo prostřednictvím modulů pro připojení k optické sběrnici a modulů komunikačních bran (gateway). Modul pro připojení k sběrnici provádí konverzi elektrických signálů ochrany na optické signály určené pro přenos po komunikační sběrnici a současně provádí i opačnou konverzi optických signálů komunikační sběrnice na elektrické signály ochrany. Doplňkové komunikační moduly a protokoly Protokol Plastové optické rozhraní x) Plastové / skleněné optické rozhraní x) Rozhraní RS-485 x) Rozhraní RS-485DNP x) SPA X X X - DNP X IEC X X X - Modbus (RTU i ASCII) X X X - IED IEC X X - - Moduly pro připojení k sběrnici a komunikační brány IED + SPA-ZC 402 LON - - X - IED + SPA-ZC 102 X X - - IED + SPA-ZC 21 + SPA-ZC 102 Profibus - - X - IED + SPA-ZC 302 x) Doplňková záblesková ochrana ABB 7

8 12. Technická data Rozměry Šířka rám 177 mm skříň 164 mm Výška rám 177 mm (4U) skříň 160 mm Hloubka skříň 149,3 mm Hmotnost ochrana 3,5 kg náhradní jednotka 1,8 kg (zásuvný blok) Napájení Typ: CxxHxxx CxxLxxx Jmenovité pomocné napětí U aux Odchylky a změny pomocného napětí U aux (přechodné) Spotřeba pomocného napájecího napětí v podmínkách klidového (P q )/aktivovaného stavu Zvlnění pomocného stejnosměrného napětí Čas přerušení pomocného stejnosměrného napětí bez resetu ochrany Čas do vypnutí od okamžiku zapnutí pomocného napětí při běžné poruše U r = 110/110/120/220/240 V st U r = 110/125/220/250 V ss % U r (st) % U r (ss) < 9 W/13 W U r = 24/48/60 V ss % U r (ss) Max. 12 % stejnosměrné hodnoty (při frekvenci 100 Hz) < 50 ms při jmenovitém napětí U aux <350 ms Interní limit zvýšené teploty +100 C Typ pojistky T2A/250 V Měřicí vstupy Jmenovitá frekvence 50/60 Hz ± 5 Hz Jmenovitý proud I n 0,2 A 1 A 5 A Tepelná přetížitelnost trvalá po dobu 1 s po dobu 10 s 1,5 A 20 A 5 A 4 A 100 A 25 A 20 A 500 A 100 A Dynamická přetížitelnost hodnota jedné půlvlny 50 A 250 A 1250 A Vstupní impedance <750 mω <100 mω <20 mω 8 ABB

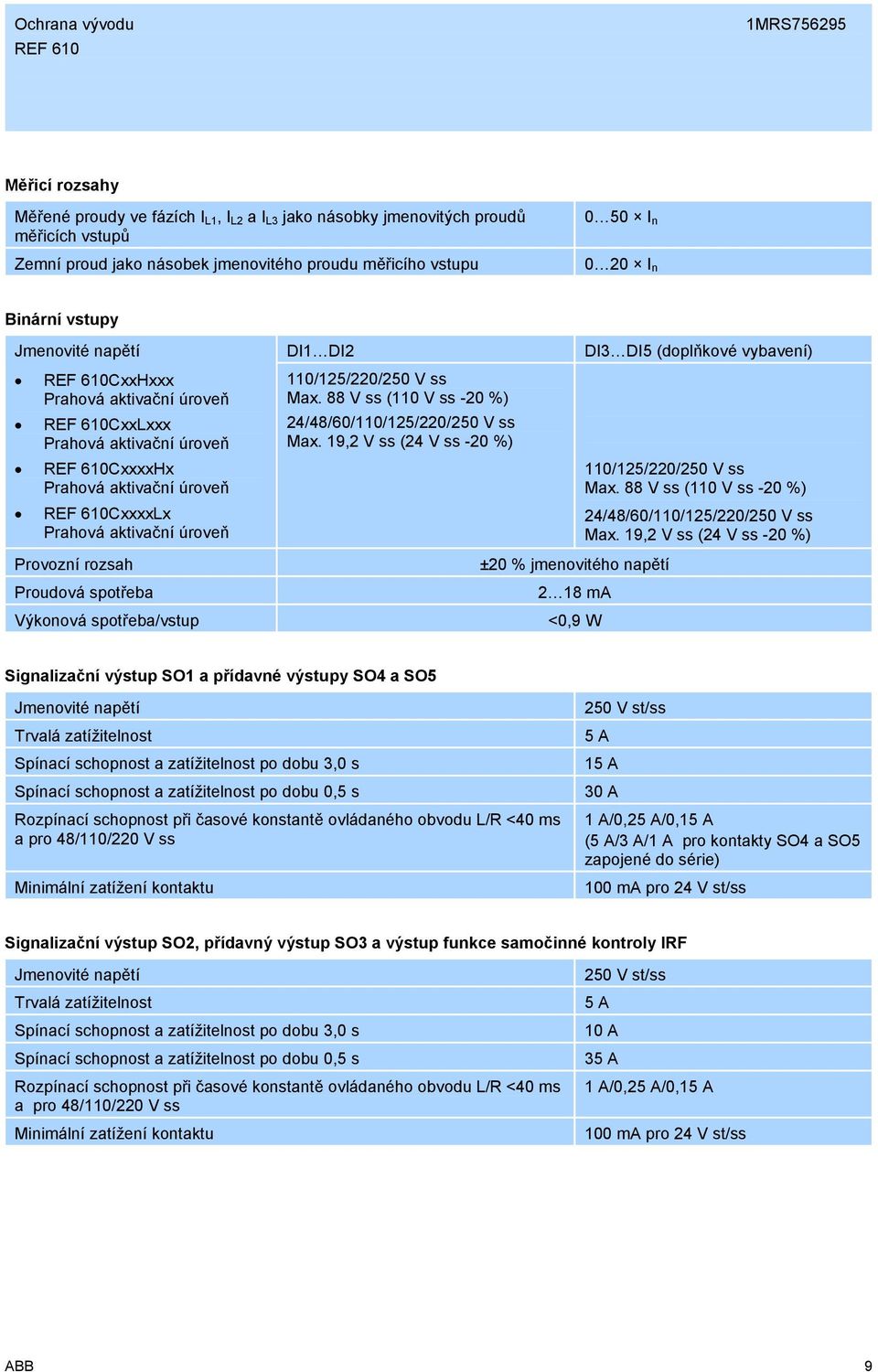

9 Měřicí rozsahy Měřené proudy ve fázích I L1, I L2 a I L3 jako násobky jmenovitých proudů měřicích vstupů Zemní proud jako násobek jmenovitého proudu měřicího vstupu 0 50 I n 0 20 I n Binární vstupy Jmenovité napětí CxxHxxx Prahová aktivační úroveň CxxLxxx Prahová aktivační úroveň CxxxxHx Prahová aktivační úroveň CxxxxLx Prahová aktivační úroveň DI1 DI2 110/125/220/250 V ss Max. 88 V ss (110 V ss -20 %) 24/48/60/110/125/220/250 V ss Max. 19,2 V ss (24 V ss -20 %) DI3 DI5 (doplňkové vybavení) 110/125/220/250 V ss Max. 88 V ss (110 V ss -20 %) 24/48/60/110/125/220/250 V ss Max. 19,2 V ss (24 V ss -20 %) Provozní rozsah Proudová spotřeba Výkonová spotřeba/vstup ±20 % jmenovitého napětí 2 18 ma <0,9 W Signalizační výstup SO1 a přídavné výstupy SO4 a SO5 Jmenovité napětí Trvalá zatížitelnost Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 15 A 30 A 1 A/0,25 A/0,15 A (5 A/3 A/1 A pro kontakty SO4 a SO5 zapojené do série) 100 ma pro 24 V st/ss Signalizační výstup SO2, přídavný výstup SO3 a výstup funkce samočinné kontroly IRF Jmenovité napětí Trvalá zatížitelnost Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 10 A 35 A 1 A/0,25 A/0,15 A 100 ma pro 24 V st/ss ABB 9

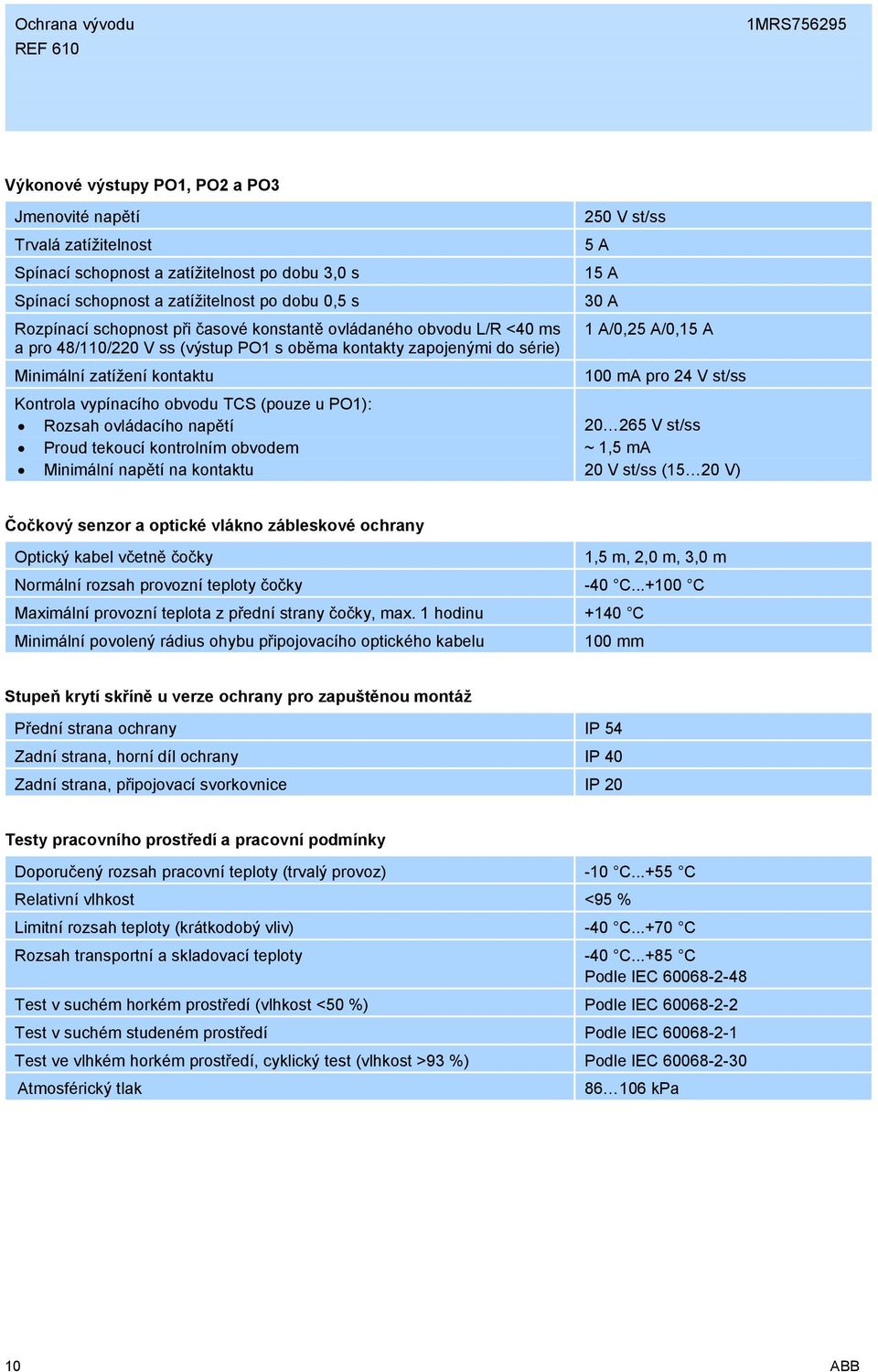

10 Výkonové výstupy PO1, PO2 a PO3 Jmenovité napětí Trvalá zatížitelnost Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro 48/110/220 V ss (výstup PO1 s oběma kontakty zapojenými do série) Minimální zatížení kontaktu Kontrola vypínacího obvodu TCS (pouze u PO1): Rozsah ovládacího napětí Proud tekoucí kontrolním obvodem Minimální napětí na kontaktu 250 V st/ss 5 A 15 A 30 A 1 A/0,25 A/0,15 A 100 ma pro 24 V st/ss V st/ss ~ 1,5 ma 20 V st/ss (15 20 V) Čočkový senzor a optické vlákno zábleskové ochrany Optický kabel včetně čočky 1,5 m, 2,0 m, 3,0 m Normální rozsah provozní teploty čočky -40 C C Maximální provozní teplota z přední strany čočky, max. 1 hodinu +140 C Minimální povolený rádius ohybu připojovacího optického kabelu 100 mm Stupeň krytí skříně u verze ochrany pro zapuštěnou montáž Přední strana ochrany IP 54 Zadní strana, horní díl ochrany IP 40 Zadní strana, připojovací svorkovnice IP 20 Testy pracovního prostředí a pracovní podmínky Doporučený rozsah pracovní teploty (trvalý provoz) -10 C C Relativní vlhkost <95 % Limitní rozsah teploty (krátkodobý vliv) -40 C C Rozsah transportní a skladovací teploty -40 C C Podle IEC Test v suchém horkém prostředí (vlhkost <50 %) Podle IEC Test v suchém studeném prostředí Podle IEC Test ve vlhkém horkém prostředí, cyklický test (vlhkost >93 %) Podle IEC Atmosférický tlak kpa 10 ABB

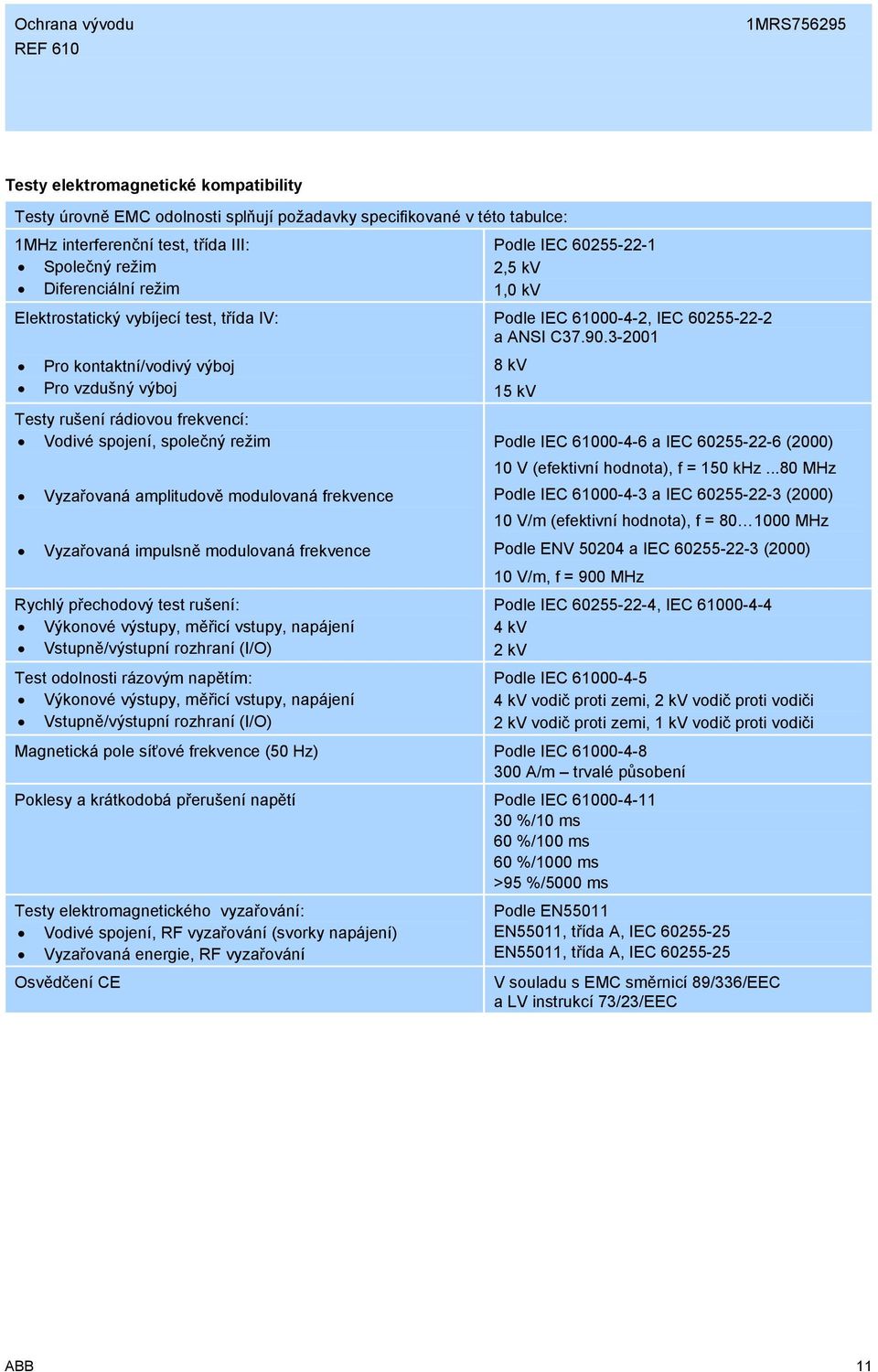

11 Testy elektromagnetické kompatibility Testy úrovně EMC odolnosti splňují požadavky specifikované v této tabulce: 1MHz interferenční test, třída III: Společný režim Diferenciální režim Elektrostatický vybíjecí test, třída IV: Pro kontaktní/vodivý výboj Pro vzdušný výboj Testy rušení rádiovou frekvencí: Vodivé spojení, společný režim Vyzařovaná amplitudově modulovaná frekvence Vyzařovaná impulsně modulovaná frekvence Rychlý přechodový test rušení: Výkonové výstupy, měřicí vstupy, napájení Vstupně/výstupní rozhraní (I/O) Test odolnosti rázovým napětím: Výkonové výstupy, měřicí vstupy, napájení Vstupně/výstupní rozhraní (I/O) Podle IEC ,5 kv 1,0 kv Podle IEC , IEC a ANSI C kv 15 kv Podle IEC a IEC (2000) 10 V (efektivní hodnota), f = 150 khz...80 MHz Podle IEC a IEC (2000) 10 V/m (efektivní hodnota), f = MHz Podle ENV a IEC (2000) 10 V/m, f = 900 MHz Podle IEC , IEC kv 2 kv Podle IEC kv vodič proti zemi, 2 kv vodič proti vodiči 2 kv vodič proti zemi, 1 kv vodič proti vodiči Magnetická pole síťové frekvence (50 Hz) Podle IEC A/m trvalé působení Poklesy a krátkodobá přerušení napětí Podle IEC %/10 ms 60 %/100 ms 60 %/1000 ms >95 %/5000 ms Testy elektromagnetického vyzařování: Vodivé spojení, RF vyzařování (svorky napájení) Vyzařovaná energie, RF vyzařování Osvědčení CE Podle EN55011 EN55011, třída A, IEC EN55011, třída A, IEC V souladu s EMC směrnicí 89/336/EEC a LV instrukcí 73/23/EEC ABB 11

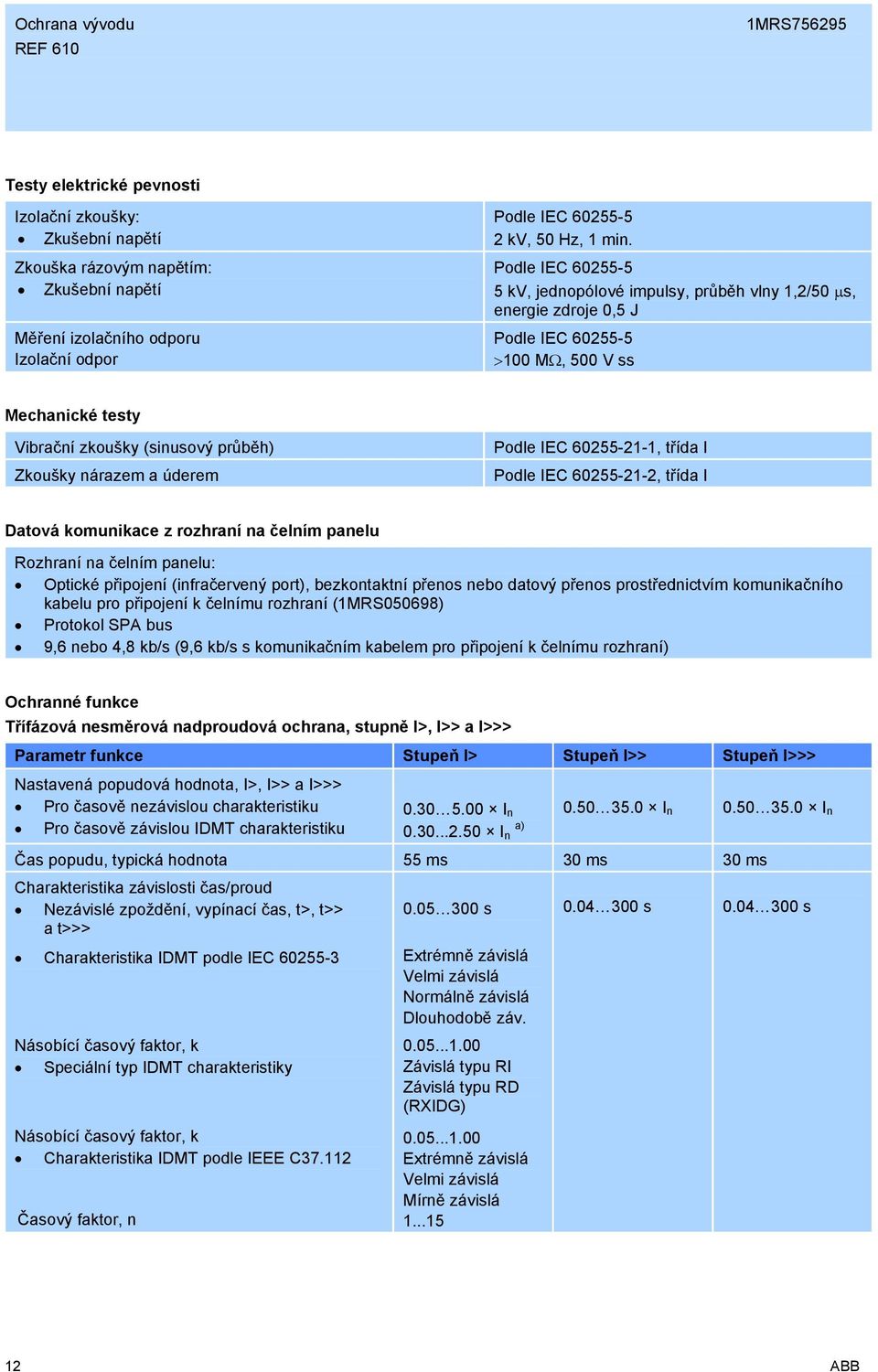

12 Testy elektrické pevnosti Izolační zkoušky: Zkušební napětí Zkouška rázovým napětím: Zkušební napětí Měření izolačního odporu Izolační odpor Podle IEC kv, 50 Hz, 1 min. Podle IEC kv, jednopólové impulsy, průběh vlny 1,2/50 μs, energie zdroje 0,5 J Podle IEC >100 MΩ, 500 V ss Mechanické testy Vibrační zkoušky (sinusový průběh) Zkoušky nárazem a úderem Podle IEC , třída I Podle IEC , třída I Datová komunikace z rozhraní na čelním panelu Rozhraní na čelním panelu: Optické připojení (infračervený port), bezkontaktní přenos nebo datový přenos prostřednictvím komunikačního kabelu pro připojení k čelnímu rozhraní (1MRS050698) Protokol SPA bus 9,6 nebo 4,8 kb/s (9,6 kb/s s komunikačním kabelem pro připojení k čelnímu rozhraní) Ochranné funkce Třífázová nesměrová nadproudová ochrana, stupně I>, I>> a I>>> Parametr funkce Stupeň I> Stupeň I>> Stupeň I>>> Nastavená popudová hodnota, I>, I>> a I>>> Pro časově nezávislou charakteristiku Pro časově závislou IDMT charakteristiku I n I n I n I a) n Čas popudu, typická hodnota 55 ms 30 ms 30 ms Charakteristika závislosti čas/proud Nezávislé zpoždění, vypínací čas, t>, t>> a t>>> s s s Charakteristika IDMT podle IEC Extrémně závislá Velmi závislá Normálně závislá Dlouhodobě záv. Násobící časový faktor, k Speciální typ IDMT charakteristiky Závislá typu RI Závislá typu RD (RXIDG) Násobící časový faktor, k Charakteristika IDMT podle IEEE C Časový faktor, n Extrémně závislá Velmi závislá Mírně závislá ABB

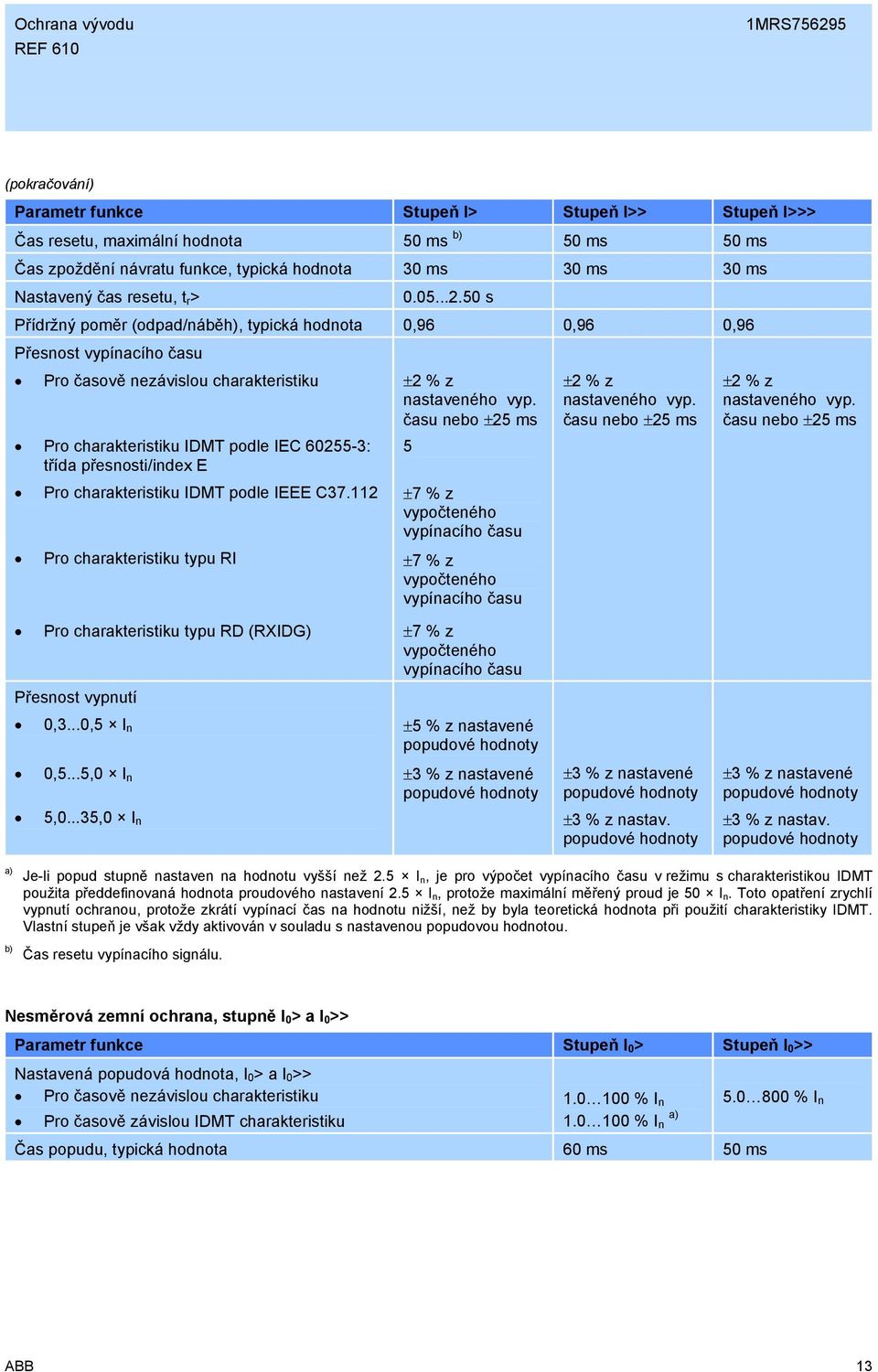

13 (pokračování) Parametr funkce Stupeň I> Stupeň I>> Stupeň I>>> Čas resetu, maximální hodnota 50 ms b) 50 ms 50 ms Čas zpoždění návratu funkce, typická hodnota 30 ms 30 ms 30 ms Nastavený čas resetu, t r > s Přídržný poměr (odpad/náběh), typická hodnota 0,96 0,96 0,96 Přesnost vypínacího času Pro časově nezávislou charakteristiku Pro charakteristiku IDMT podle IEC : třída přesnosti/index E Pro charakteristiku IDMT podle IEEE C Pro charakteristiku typu RI ±2 % z nastaveného vyp. času nebo ±25 ms 5 ±7 % z vypočteného vypínacího času ±7 % z vypočteného vypínacího času ±2 % z nastaveného vyp. času nebo ±25 ms ±2 % z nastaveného vyp. času nebo ±25 ms Pro charakteristiku typu RD (RXIDG) ±7 % z vypočteného vypínacího času Přesnost vypnutí 0,3...0,5 I n ±5 % z nastavené popudové hodnoty 0,5...5,0 I n ±3 % z nastavené popudové hodnoty ±3 % z nastavené popudové hodnoty ±3 % z nastavené popudové hodnoty 5,0...35,0 I n ±3 % z nastav. popudové hodnoty ±3 % z nastav. popudové hodnoty a) Je-li popud stupně nastaven na hodnotu vyšší než 2.5 I n, je pro výpočet vypínacího času v režimu s charakteristikou IDMT použita předdefinovaná hodnota proudového nastavení 2.5 I n, protože maximální měřený proud je 50 I n. Toto opatření zrychlí vypnutí ochranou, protože zkrátí vypínací čas na hodnotu nižší, než by byla teoretická hodnota při použití charakteristiky IDMT. Vlastní stupeň je však vždy aktivován v souladu s nastavenou popudovou hodnotou. b) Čas resetu vypínacího signálu. Nesměrová zemní ochrana, stupně I 0 > a I 0 >> Parametr funkce Stupeň I 0 > Stupeň I 0 >> Nastavená popudová hodnota, I 0 > a I 0 >> Pro časově nezávislou charakteristiku Pro časově závislou IDMT charakteristiku % I n % I n a) Čas popudu, typická hodnota 60 ms 50 ms % I n ABB 13

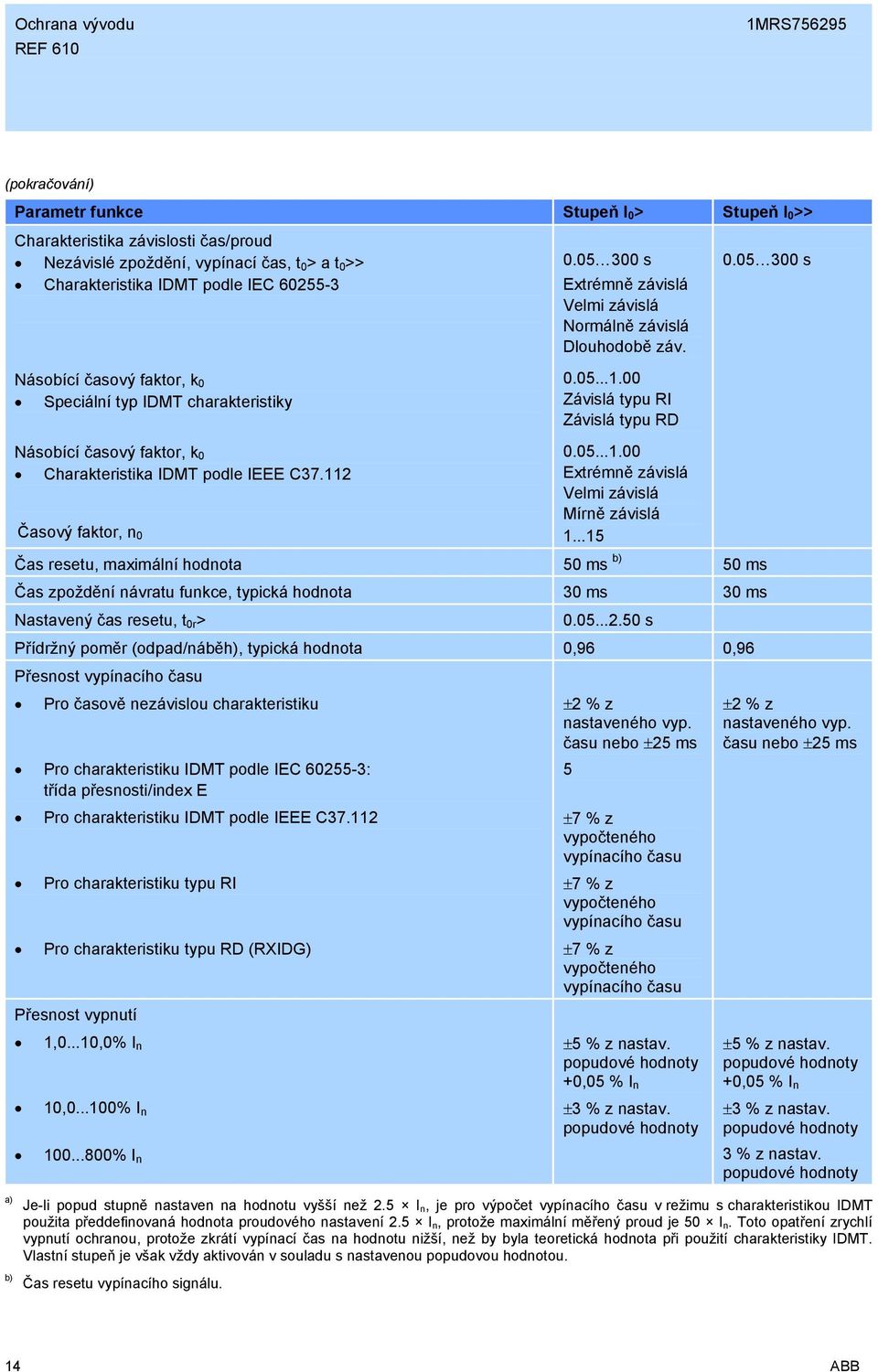

14 (pokračování) Parametr funkce Stupeň I 0 > Stupeň I 0 >> Charakteristika závislosti čas/proud Nezávislé zpoždění, vypínací čas, t 0 > a t 0 >> Charakteristika IDMT podle IEC Násobící časový faktor, k 0 Speciální typ IDMT charakteristiky s Extrémně závislá Velmi závislá Normálně závislá Dlouhodobě záv Závislá typu RI Závislá typu RD s a) b) Násobící časový faktor, k 0 Charakteristika IDMT podle IEEE C Časový faktor, n Extrémně závislá Velmi závislá Mírně závislá Čas resetu, maximální hodnota 50 ms b) 50 ms Čas zpoždění návratu funkce, typická hodnota 30 ms 30 ms Nastavený čas resetu, t 0r > s Přídržný poměr (odpad/náběh), typická hodnota 0,96 0,96 Přesnost vypínacího času Pro časově nezávislou charakteristiku Pro charakteristiku IDMT podle IEC : třída přesnosti/index E Pro charakteristiku IDMT podle IEEE C Pro charakteristiku typu RI Pro charakteristiku typu RD (RXIDG) Přesnost vypnutí 1,0...10,0% I n 10, % I n % I n ±2 % z nastaveného vyp. času nebo ±25 ms 5 ±7 % z vypočteného vypínacího času ±7 % z vypočteného vypínacího času ±7 % z vypočteného vypínacího času ±5 % z nastav. popudové hodnoty +0,05 % I n ±3 % z nastav. popudové hodnoty ±2 % z nastaveného vyp. času nebo ±25 ms ±5 % z nastav. popudové hodnoty +0,05 % I n ±3 % z nastav. popudové hodnoty 3 % z nastav. popudové hodnoty Je-li popud stupně nastaven na hodnotu vyšší než 2.5 I n, je pro výpočet vypínacího času v režimu s charakteristikou IDMT použita předdefinovaná hodnota proudového nastavení 2.5 I n, protože maximální měřený proud je 50 I n. Toto opatření zrychlí vypnutí ochranou, protože zkrátí vypínací čas na hodnotu nižší, než by byla teoretická hodnota při použití charakteristiky IDMT. Vlastní stupeň je však vždy aktivován v souladu s nastavenou popudovou hodnotou. Čas resetu vypínacího signálu. 14 ABB

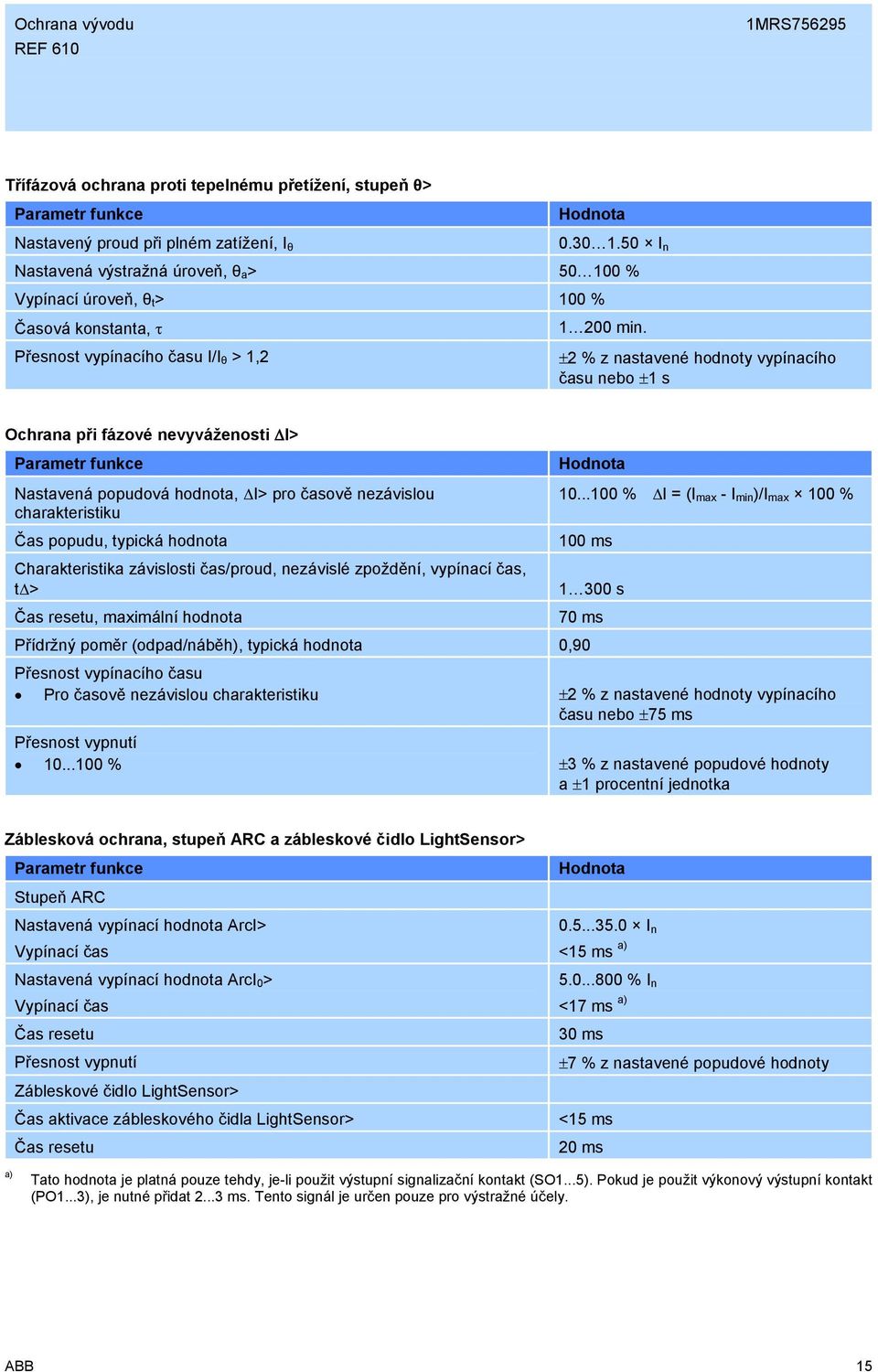

15 Třífázová ochrana proti tepelnému přetížení, stupeň θ> Parametr funkce Hodnota Nastavený proud při plném zatížení, I θ I n Nastavená výstražná úroveň, θ a > % Vypínací úroveň, θ t > 100 % Časová konstanta, τ Přesnost vypínacího času I/I θ > 1, min. ±2 % z nastavené hodnoty vypínacího času nebo ±1 s Ochrana při fázové nevyváženosti ΔI> Parametr funkce Nastavená popudová hodnota, ΔI> pro časově nezávislou charakteristiku Hodnota % ΔI = (I max - I min )/I max 100 % Čas popudu, typická hodnota Charakteristika závislosti čas/proud, nezávislé zpoždění, vypínací čas, tδ> Čas resetu, maximální hodnota 100 ms s 70 ms Přídržný poměr (odpad/náběh), typická hodnota 0,90 Přesnost vypínacího času Pro časově nezávislou charakteristiku ±2 % z nastavené hodnoty vypínacího času nebo ±75 ms Přesnost vypnutí % ±3 % z nastavené popudové hodnoty a ±1 procentní jednotka Záblesková ochrana, stupeň ARC a zábleskové čidlo LightSensor> Parametr funkce Hodnota Stupeň ARC Nastavená vypínací hodnota ArcI> Vypínací čas Nastavená vypínací hodnota ArcI 0 > Vypínací čas Čas resetu Přesnost vypnutí Zábleskové čidlo LightSensor> Čas aktivace zábleskového čidla LightSensor> Čas resetu I n <15 ms a) % I n <17 ms a) 30 ms ±7 % z nastavené popudové hodnoty <15 ms 20 ms a) Tato hodnota je platná pouze tehdy, je-li použit výstupní signalizační kontakt (SO1...5). Pokud je použit výkonový výstupní kontakt (PO1...3), je nutné přidat ms. Tento signál je určen pouze pro výstražné účely. ABB 15

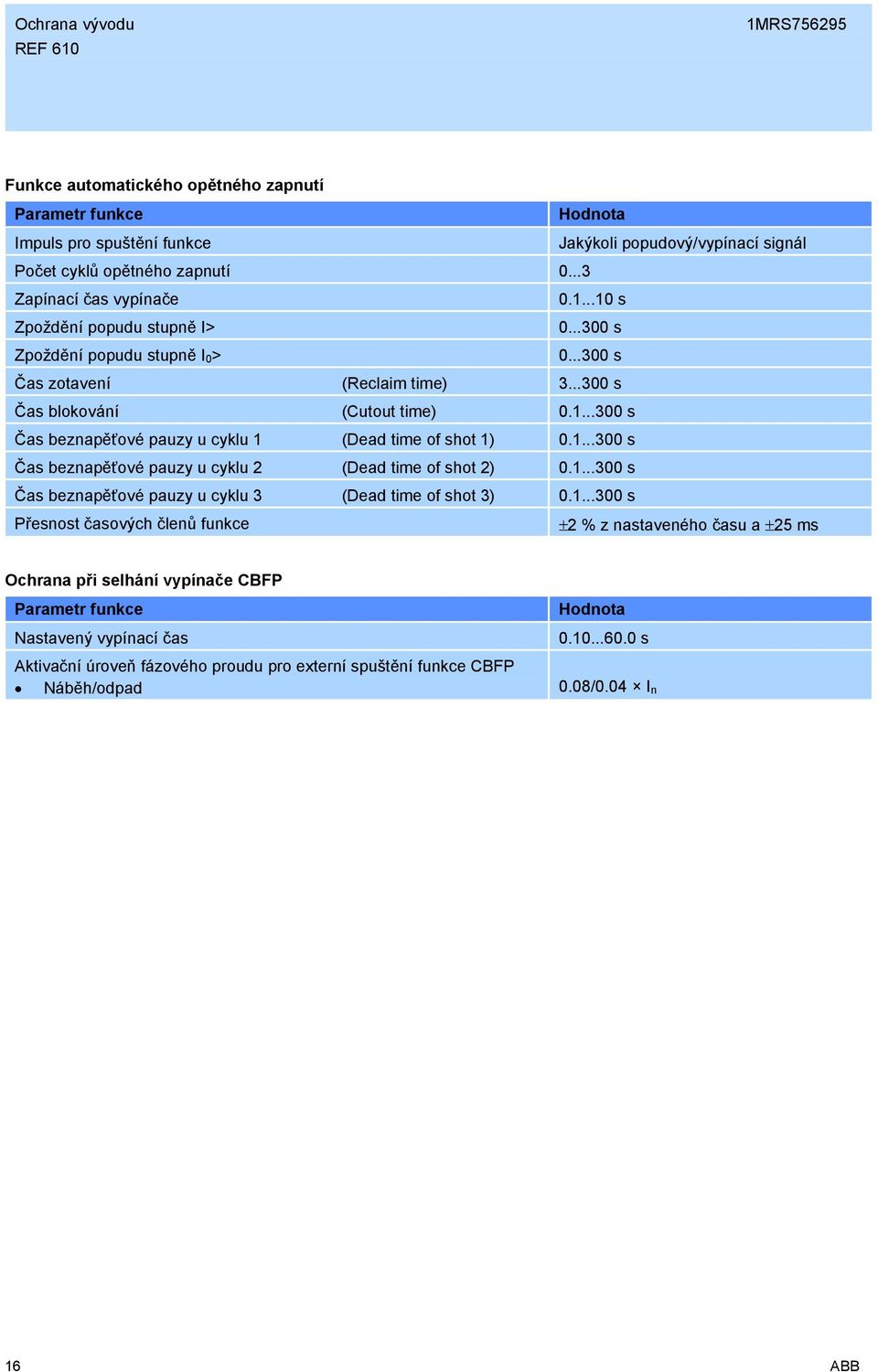

16 Funkce automatického opětného zapnutí Parametr funkce Hodnota Impuls pro spuštění funkce Jakýkoli popudový/vypínací signál Počet cyklů opětného zapnutí Zapínací čas vypínače s Zpoždění popudu stupně I> s Zpoždění popudu stupně I 0 > s Čas zotavení (Reclaim time) s Čas blokování (Cutout time) s Čas beznapěťové pauzy u cyklu 1 (Dead time of shot 1) s Čas beznapěťové pauzy u cyklu 2 (Dead time of shot 2) s Čas beznapěťové pauzy u cyklu 3 (Dead time of shot 3) s Přesnost časových členů funkce ±2 % z nastaveného času a ±25 ms Ochrana při selhání vypínače CBFP Parametr funkce Nastavený vypínací čas Hodnota s Aktivační úroveň fázového proudu pro externí spuštění funkce CBFP Náběh/odpad 0.08/0.04 I n 16 ABB

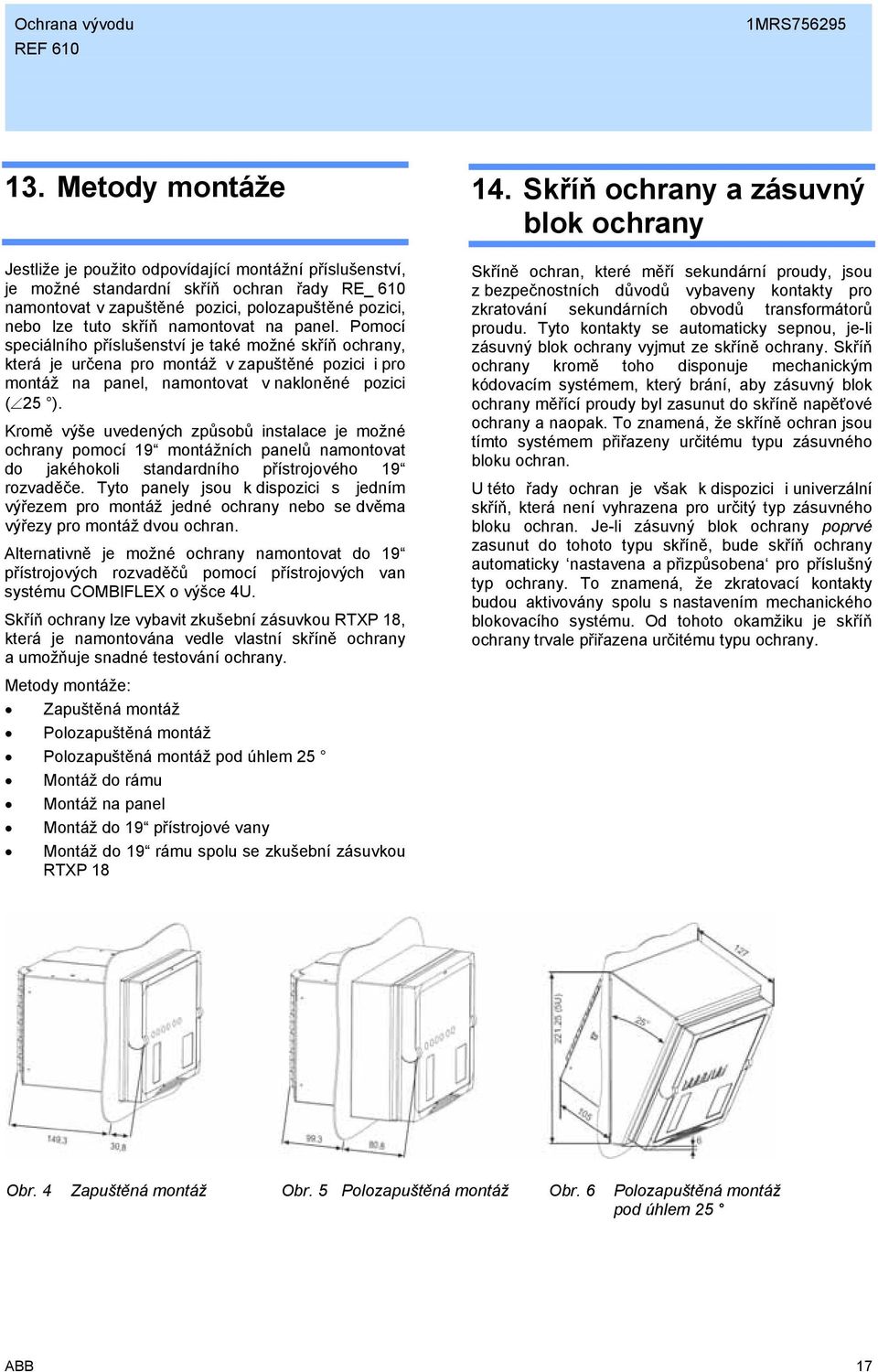

17 13. Metody montáže 14. Skříň ochrany a zásuvný blok ochrany Jestliže je použito odpovídající montážní příslušenství, je možné standardní skříň ochran řady RE_ 610 namontovat v zapuštěné pozici, polozapuštěné pozici, nebo lze tuto skříň namontovat na panel. Pomocí speciálního příslušenství je také možné skříň ochrany, která je určena pro montáž v zapuštěné pozici i pro montáž na panel, namontovat v nakloněné pozici ( 25 ). Kromě výše uvedených způsobů instalace je možné ochrany pomocí 19 montážních panelů namontovat do jakéhokoli standardního přístrojového 19 rozvaděče. Tyto panely jsou k dispozici s jedním výřezem pro montáž jedné ochrany nebo se dvěma výřezy pro montáž dvou ochran. Alternativně je možné ochrany namontovat do 19 přístrojových rozvaděčů pomocí přístrojových van systému COMBIFLEX o výšce 4U. Skříň ochrany lze vybavit zkušební zásuvkou RTXP 18, která je namontována vedle vlastní skříně ochrany a umožňuje snadné testování ochrany. Metody montáže: Zapuštěná montáž Polozapuštěná montáž Polozapuštěná montáž pod úhlem 25 Montáž do rámu Montáž na panel Montáž do 19 přístrojové vany Montáž do 19 rámu spolu se zkušební zásuvkou RTXP 18 Skříně ochran, které měří sekundární proudy, jsou z bezpečnostních důvodů vybaveny kontakty pro zkratování sekundárních obvodů transformátorů proudu. Tyto kontakty se automaticky sepnou, je-li zásuvný blok ochrany vyjmut ze skříně ochrany. Skříň ochrany kromě toho disponuje mechanickým kódovacím systémem, který brání, aby zásuvný blok ochrany měřící proudy byl zasunut do skříně napěťové ochrany a naopak. To znamená, že skříně ochran jsou tímto systémem přiřazeny určitému typu zásuvného bloku ochran. U této řady ochran je však k dispozici i univerzální skříň, která není vyhrazena pro určitý typ zásuvného bloku ochran. Je-li zásuvný blok ochrany poprvé zasunut do tohoto typu skříně, bude skříň ochrany automaticky nastavena a přizpůsobena pro příslušný typ ochrany. To znamená, že zkratovací kontakty budou aktivovány spolu s nastavením mechanického blokovacího systému. Od tohoto okamžiku je skříň ochrany trvale přiřazena určitému typu ochrany. Obr. 4 Zapuštěná montáž Obr. 5 Polozapuštěná montáž Obr. 6 Polozapuštěná montáž pod úhlem 25 ABB 17

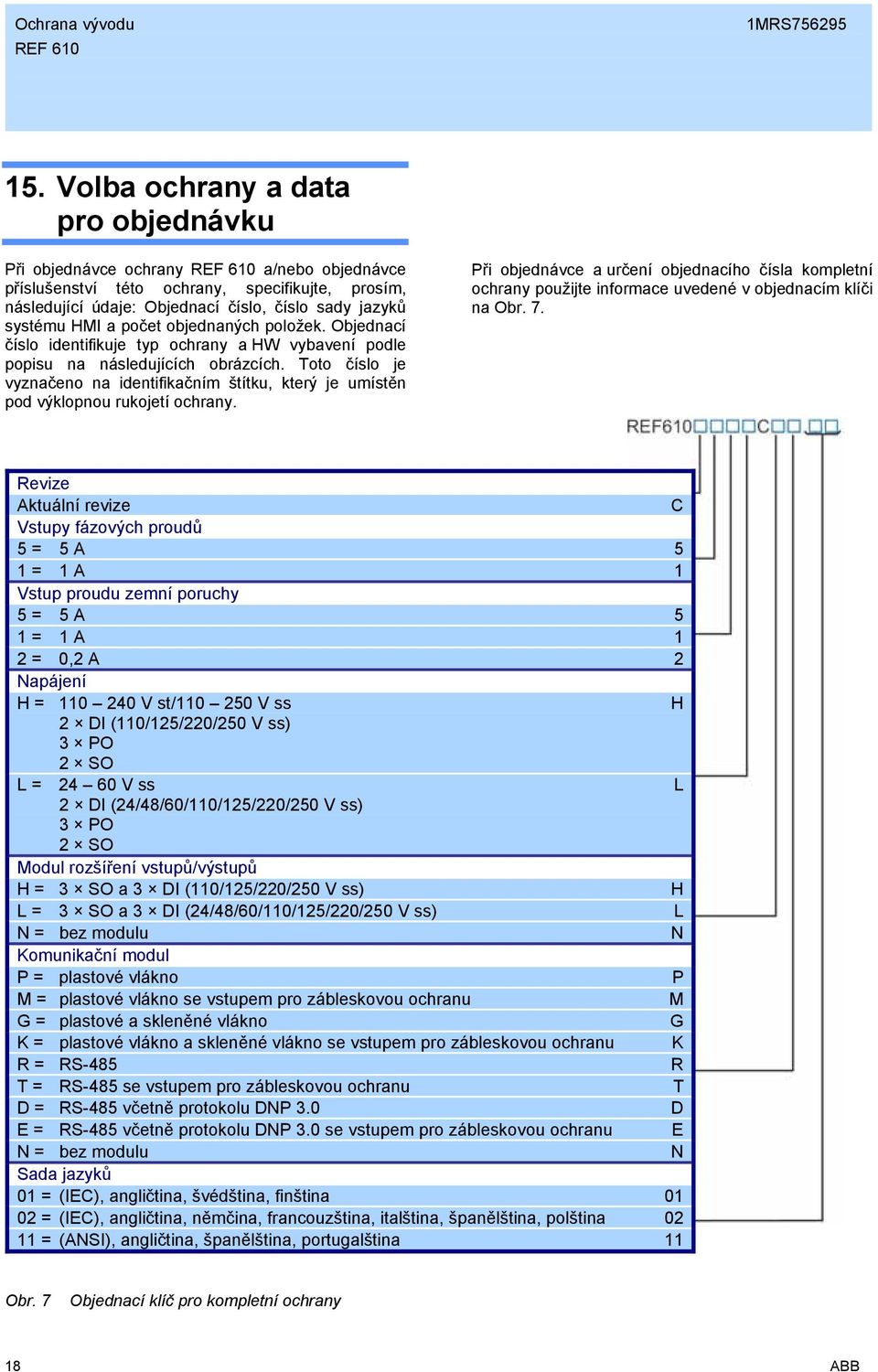

18 15. Volba ochrany a data pro objednávku Při objednávce ochrany a/nebo objednávce příslušenství této ochrany, specifikujte, prosím, následující údaje: Objednací číslo, číslo sady jazyků systému HMI a počet objednaných položek. Objednací číslo identifikuje typ ochrany a HW vybavení podle popisu na následujících obrázcích. Toto číslo je vyznačeno na identifikačním štítku, který je umístěn pod výklopnou rukojetí ochrany. Při objednávce a určení objednacího čísla kompletní ochrany použijte informace uvedené v objednacím klíči na Obr. 7. Revize Aktuální revize C Vstupy fázových proudů 5 = 5 A 5 1 = 1 A 1 Vstup proudu zemní poruchy 5 = 5 A 5 1 = 1 A 1 2 = 0,2 A 2 Napájení H = V st/ V ss H 2 DI (110/125/220/250 V ss) 3 PO 2 SO L = V ss L 2 DI (24/48/60/110/125/220/250 V ss) 3 PO 2 SO Modul rozšíření vstupů/výstupů H = 3 SO a 3 DI (110/125/220/250 V ss) H L = 3 SO a 3 DI (24/48/60/110/125/220/250 V ss) L N = bez modulu N Komunikační modul P = plastové vlákno P M = plastové vlákno se vstupem pro zábleskovou ochranu M G = plastové a skleněné vlákno G K = plastové vlákno a skleněné vlákno se vstupem pro zábleskovou ochranu K R = RS-485 R T = RS-485 se vstupem pro zábleskovou ochranu T D = RS-485 včetně protokolu DNP 3.0 D E = RS-485 včetně protokolu DNP 3.0 se vstupem pro zábleskovou ochranu E N = bez modulu N Sada jazyků 01 = (IEC), angličtina, švédština, finština = (IEC), angličtina, němčina, francouzština, italština, španělština, polština = (ANSI), angličtina, španělština, portugalština 11 Obr. 7 Objednací klíč pro kompletní ochrany 18 ABB

19 Při objednávce a určení objednacího čísla náhradních jednotek ochrany (zásuvných bloků) použijte informace uvedené v objednacím klíči na Obr. 8. Revize Aktuální revize C Vstupy fázových proudů 5 = 5 A 5 1 = 1 A 1 Vstup proudu zemní poruchy 5 = 5 A 5 1 = 1 A 1 2 = 0,2 A 2 Napájení H = V st/ V ss H 2 DI (110/125/220/250 V ss) 3 PO 2 SO L = V ss L 2 DI (24/48/60/110/125/220/250 V ss) 3 PO 2 SO Modul rozšíření vstupů/výstupů H = 3 SO a 3 DI (110/125/220/250 V ss) H L = 3 SO a 3 DI (24/48/60/110/125/220/250 V ss) L N = bez modulu N Sada jazyků 01 = (IEC), angličtina, švédština, finština = (IEC), angličtina, němčina, francouzština, italština, španělština, polština = (ANSI), angličtina, španělština, portugalština 11 Obr. 8 Objednací klíč pro náhradní jednotky (zásuvné bloky) ABB 19

20 16. Příslušenství a nástroje Položka Kabely: Komunikační kabel pro čelní rozhraní Kabel pro optické senzory zábleskové ochrany (X.X = délka [m]) Montážní příslušenství: Sada pro zapuštěnou montáž Sada pro polozapuštěnou nakloněnou montáž ( 25 ) Sada pro montáž do 19 rámu s výřezem pro jednu ochranu Sada pro montáž do 19 rámu s výřezem pro dvě ochrany Sada pro montáž na panel (na rám) Konzola pro montáž zkušební zásuvky RTXP18 Konzola pro montáž do přístrojové vany systému Combiflex o výšce 4U Zkušební zásuvka: Zkušební zásuvka RTXP 18 Doplňkové komunikační moduly (karty) pro: Plastové vlákno Plastové vlákno, se vstupy pro zábleskovou ochranu RS-485 RS-485, se vstupy pro zábleskovou ochranu Plastové i skleněné vlákno Plastové vlákno i skleněné vlákno, se vstupy pro zábleskovou ochranu RS-485 včetně protokolu DNP 3.0 RS-485 včetně protokolu DNP 3.0 a se vstupy pro zábleskovou ochranu Univerzální skříň ochrany RE_ 610: Prázdná univerzální skříň pro ochrany řady RE_ 610 Objednací číslo 1MRS MRS X.X 1MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS Nástroje pro konfiguraci, nastavení a SA a) systémové nástroje: CAP 501 Relay Setting Tool (Nástroj pro nastavení) CAP 505 Relay Setting Tool (Nástroj pro konfiguraci a nastavení) SMS 510 Substation Monitoring Systém (Monitorovací systém rozvodny) LIB 510 Library for MicroSCADA v (Knihovna ŘS MicroSCADA) Verze CAP 501 v nebo verze vyšší CAP 505 v nebo verze vyšší SMS 510 v nebo verze vyšší LIB 510 v nebo verze vyšší a) SA (Substation Automation) automatizace rozvoden 20 ABB

21 17. Svorkovnicový výkres 1. vstup zábleskového čidla 1) 2. vstup zábleskového čidla 1) Vysílač-optické vlákno (plast) Přijímač-optické vlákno (plast) 1) 2) Doplňkové vybavení Vypínací relé s přídržnou funkcí Vysílač-optické vlákno (sklo) Přijímač-optické vlákno (sklo) Obr. 9 Svorkovnicový výkres ochrany ABB 21

22 18. Schválení (certifikace) Francouzská energetická společnost EDF (Electricité de France) předběžně schválila používání ochrany : Číslo dokumentu: EDF R&D H-M2A FR 19. Reference Webový portál vám nabízí informace o výrobcích používaných v oblasti automatizace distribučních sítí i informace o rozsahu služeb poskytovaných firmou ABB. Na tomto portálu najdete poslední aktualizované informace o ochraně na stránce týkající se tohoto výrobku. Pravá část webové stránky označená Downloads obsahuje poslední verzi dokumentace výrobku. V této části jsou k dispozici technický referenční manuál výrobku, manuál pro instalaci výrobku, manuál operátora, atd. Na této webové stránce je nástroj pro volbu a výběr dokumentace, který vám pomůže hledat dokumentaci podle kategorie a jazyka. Karty Application (Aplikace) a Features (Vlastnosti) obsahují informace o výrobku, které jsou zpracovány v přehledné a ucelené formě. Obr. 10 Stránka výrobku 22 ABB

23

24 Typ dokumentu Číslo dokumentu v AJ Zdrojová verze v AJ Číslo dokumentu v ČJ Odpovídající verze v ČJ RE_ 61_ (IM) Manuál pro instalaci (TRM) Technický referenční manuál (OM) Manuál uživatele (PG) Popis a technická data 1MRS MUM E/ MRS755677CZb B/ MRS E/ MRS755680CZb B/ MRS C/ MRS755679CZb B/ B/ MRS756359CZa A/ ABB Oy ABB s.r.o. Distribution Automation Divize Power Systems P.O.Box 699 Komenského 821 FI VAASA, FINLAND TRUTNOV Tel.: Tel.: Fax: Fax: MRS Copyright 2007 ABB
