1 Knauf Insulation Minerální izolace jako součást požárně-bezpečnostntních konstrukcí/zařízení Široká nabídka izolací Skelná minerální vlna Kamenná minerální vlna Foukané izolace Dřevitá vlna - Heraklith Vlastnosti minerální vlny Tepelné izolace z minerálních vláken: Jsou nehořlavé Jsou zvukově izolační Jsou tepelně izolační Jsou zatížitelné (kamenná vlna) 1

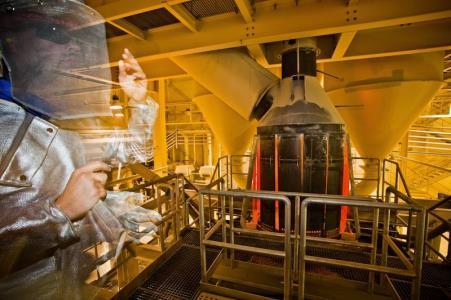

2 Výroba a složení minerální izolace křemík: SiO 2 55 % hliník: Al 2 O 3 14,0-15,5 % vápník: CaO 24 % bor: B 2 O 3 6,5-9 % Výroba a složení minerální izolace Výroba a složení minerální izolace 2

3 Výroba a složení minerální izolace Výroba a složení minerálních izolací Pružné minerální vlákno Pojivo (organické) = (akrylát, močovinoformaldehydová pryskyřice, přírodní pojiva) Zušlechťující přísady (impregnátory) Vzduch v dutinách Klasifikované parametry konstrukcí R nosnost / statická funkčnost E celistvost I teplota na neexponované straně (do 180 C max.) (nárust o 140 K resp 160 K proti počáteční teplotě) Funkce minerální izolace udržuje teplotu zpomaluje tepelný tok (izoluje) akumuluje energii absorbuje teplo drží polohu a je stabilní zajišťuje celistvost mění skupenství absorbuje teplo 3

4 Historie Současnost Současnost 4

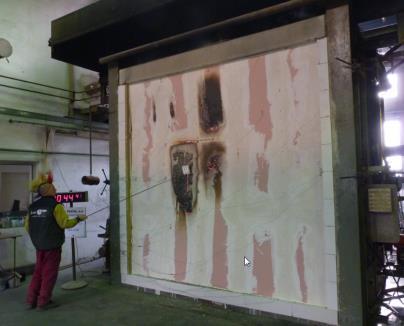

5 Zkoušení požární odolnosti st. konstrukcí Požární odolnost nosné dřevěné stěny: Zkouška dle ČSN EN Dřevěná nosná konstrukce KVH 60/140; Opláštění 1 x 12,5 Sádrokarton; 160 mm skelné minerální izolace Knauf Insulation Naturoll; zatížení 3,3 t/bm Zkoušení požární odolnosti st. konstrukcí Požární odolnost nosné dřevěné stěny: Zkouška dle ČSN EN Dřevěná nosná konstrukce KVH 60/140; Opláštění 1 x 12,5 Sádrokarton; 160 mm skelné minerální izolace Knauf Insulation Naturoll; zatížení 3,3 t/bm REI 45 Systémy pro halové objekty Ploché střechy a skládané fasádní pláště 5

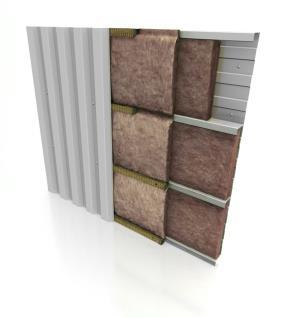

6 Systémy pro halové objekty Systémy pro halové objekty Systémy pro střešní pláště: - Řada speciálních izolací DDP rovinné desky, spádové klíny jedno/obousměrné -Zajišťuje tepelnou techniku, požární ochranu a je zároveň pochozí dle požadavku (Rovněž se dodávají desky s nakašírovanou hydroizolační vrstvou) Systémy pro halové objekty Systémy pro obvodové pláště: Vyvinutý společný systém KI-KP Duotherm: - Vysoká tuhost - Eliminované tepelné mosty - Vysoká produktivita i s lehkou mechanizací - Ekonomicky příznivé - Vysoké požární odolnosti i bez vnitřních - sádrokartonových konstrukcí 6

7 Po zkoušce Technické izolace Technické izolace - specifikace V čem se liší? - Teploty použití (trvalé nízké nebo naopak vysoké teploty) - Způsoby montáže (samonosné nebo vysoce nosné systémy) - Požadované funkčnosti (souvisí s teplotní expozicí) - Požární klasifikace ve spolupráci s nosnou (většinou ocelovou) konstrukcí nezajišťují požární odolnost pouze sami o sobě 7

8 Technické izolace - druhy Druhy: Lamelové pásy Izolace pro kruhového portubí vzduchotechniky, rozvody vody a tepla, horkovody, parovody, nádrže a výměníky, komíny a odvody spalin. Prošívané rohože - Izolace je určena pro potrubi o velkem průměru a nepravidelně tvarovane plochy, může byt vystavena provozni teplotě až 660 C. Je schopna vysove učinně tlumit hluk emitovany při potrubni přepravě kapalnych a sypkych materialů. Vinuté nebo řezané skruže pro malé průměry kruhového potrubí Řezané desky pro pravoúhlé rozvody a potrubí Technické izolace Požadavky 1. Firestop ACD Požární ochrana VZT (Air Condition Ducts) - Testováno dle ČSN EN (požár z vnější strany) - Kruhové i čtvercové potrubí, vodorovné i svislé 2. FireStop Multi ZOTK zařízení pro odvod tepla a kouře - Testováno dle ČSN EN (požár z vnější strany, požár uvnitř potrubí) - Kruhové i čtvercové potrubí, vodorovné i svislé Pro bytové i nebytové objekty 24 05/05/2015 8

9 FIRESTOP System FIRESTOP tři výhody v jednom systému - Požární bezpečnost (odolnost), Tepelná ochrana, Akustika HTB (550, 660) AluR Ocelové potrubí FIRESTOP W-PIN 25 FIRESTOP SPIKE 05/05/2015 Dostupná řešení (klasifikace) Požární ochrana vzduchotechnických rozvodů dle ČSN EN Čtvercové potrubí: - Horizontalní / Vertikální - Požární odolnost EI 30, EI 45, při použití HTB 550 AluR, tl. 40 mm - Požární odolnost EI 60, při použití HTB 550 AluR, tl. 60 mm - Požární odolnost EI 90, při použití HTB 660 AluR, tl. 80 mm Kruhové potrubí: - Horizontalní / Vertikální - Požární odolnost EI 30, při použití LMF 10 AluR, tl. 40 mm - Požární odolnost EI 45, EI 60, při použití WM 640 AluR, tl. 80 mm - Požární odolnost EI 90, při použití WM 640 AluR, tl. 80 mm Zařízení pro odvod tepla a kouře dle ČSN EN Čtvercové potrubí: - horizontalní / vertikální - Požární odolnost EI 30, EI 45, při použití HTB 660 AluR, tl. 80 mm 26 05/05/2015 Co obsahuje FIRESTOP System? FIRESTOP Documentace - Technické listy - Montážní listy - Osvědčení o zaškolení dle NV 263 FIRESTOP Příslušenství - FIRESTOP FIX - FIRESTOP W-PIN - FIRESTOP CUTTER - FIRESTOP SPIKE FIRESTOP Klasifikace (a certifikáty) - Zkušební protokoly na všechna zkoušená řešení - Platné požárně klasifikační osvědčení - Certifikát osvědčení pro zaškolené firmy FIRESTOP Výhody - Tři v jednom požární bezpečnost, tepelná odolnost, akustika - Jednoduchá a rychlá aplikace lehká a jednoduchá montáž bez dodatečných konstrukcí 27 05/05/2015 9

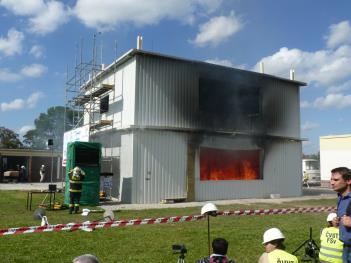

10 Jak se to zkouší... 05/05/ Hotová řešení Hotová řešení 10

11 Technická podpora Dotazy a přípomínky Děkuji za Vaši pozornost... Ing. Jan Juhás Mobil: Jan.juhas@knaufinsulation.com 11
