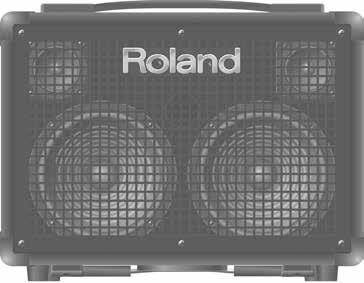

1 Uživatelský manuál Klávesové kombo Hlavní vlastnosti KC-220 je stereo klávesové kombo, upravené pro vysokou kvalitu zvuku, a vhodné pro různé zdroje zvuku, jako jsou klávesy a zvukové moduly. Dva druhy napájení umožňují práci na osm AA baterií nebo s AC adaptérem. KC-220 Má dvoupásmový stereo design, se širokopásmovým reproduktorem a tweeterem. Reproduktor 16 cm x 2 + horn tweeter x 2 Výstup 30 W (15 W + 15 W) * V případě použití AC adaptéru. Sekce vstupu (INPUT) je vybavena mixem. CH1 navíc obsahuje XLR konektor, který podporuje mikrofonní vstup. Jsou zde také dva typy konektoru AUX IN (RCA phono a stereo mini), kvůli snadnému připojení audio přehrávače či jiného zdroje. 2band ekvalizér usnadňuje nastavení charakteru zvuku. Připevnění na repro stojan usnadňuje využití jako monitoru nebo menšího PA. Sluchátkový konektor slouží k monitorování v nočních hodinách, apod. Než začnete přístroj používat, věnujte pozornost sekcím BEZPEČNÉ POUŽITÍ PŘÍSTROJE a DŮLEŽITÉ POKYNY (leták BEZPEČNÉ POUŽITÍ PŘÍSTROJE a Uživatelský manuál (p. 7)). Po přečtení si ponechejte dokumenty po ruce pro pozdější použití. Copyright 2017 ROLAND CORPORATION

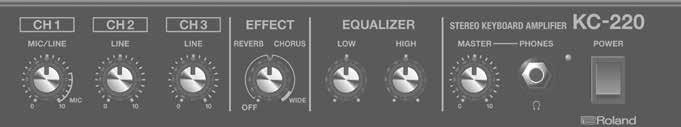

2 Popis panelů Horní panel Zadní panel Horní panel 1 Ovladače [CH1] [CH3] Nastavte hlasitost připojených zařízení do CH1 CH3. 2 Ovladač [EFFECT] Interní efekt lze aplikovat na zařízení, zapojené do CH1 CH3. Podle polohy ovladače, přepínáte dva typy efektů, a upravíte tak hloubku efektu. Efekt Vysvětlení REVERB Efekt přidá zvuku ozvěnu. Přidává lehce modulovaný zvuk k přímému zvuku, CHORUS vytváří krásnou prostorovost a hloubku. Zde je Stereo Chorus, který zpracovává tři frekvenční pásma nezávisle, a tvoří tak prostorový, ucelený efekt. WIDE Basové rozmezí je pevně zachováno uprostřed, a zvuk bude více prostorový, směrem ke středu výškového pásma. * Efekty se neaplikují na zvuk, který se objeví na vstupu AUX IN. Nastavuje úroveň výškového pásma. 4 Ovladač [MASTER] Nastavuje celkovou hlasitost. * Ovladač [MASTER] neovlivňuje výstup z konektorů LINE OUT. 5 Konektor PHONES Sem můžete připojit sluchátka. * Jestliže do této zdířky zapojíte konektor, nepůjde z reproduktoru jednotky žádný zvuk. To je užitečné, když nechcete, aby reproduktor produkoval hlasitý zvuk, tedy například při cvičení v noci. 6 Vypínač [POWER] Zapíná/ vypíná přístroj. Je-li zapnutý, indikátor vlevo od vypínače svítí. * Pracujete-li na baterie, indikátor začne pohasínat, když energie baterie slábne. V tom případě je vyměňte co nejdříve. 3 EQUALIZER Ovladač [LOW] Nastavuje úroveň zvuku basového pásma. Ovladač [HIGH] 2

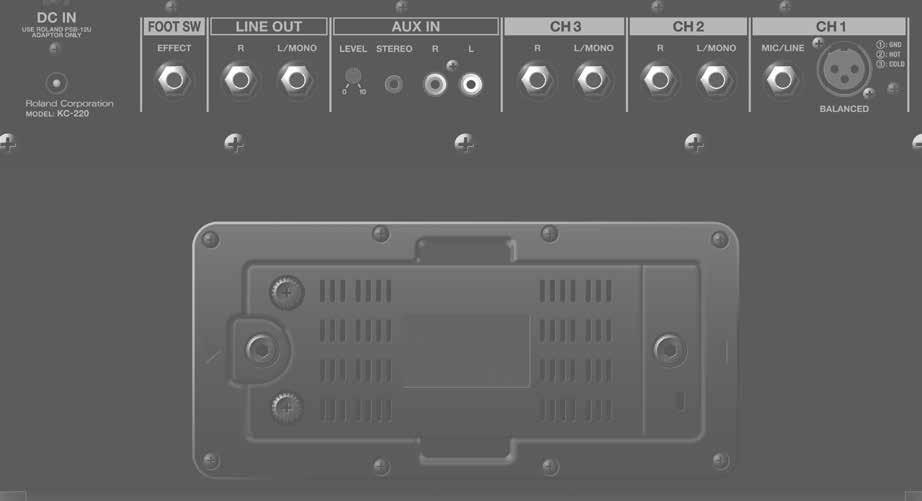

3 Popis panelů Zadní panel 7 Konektory vstupu CH1 CH3 CH1: Konektory BALANCED, MIC/LINE CH1 je vybaven konektorem MIC/LINE typu phone, a symetrickým XLR BALANCED konektorem, který je vhodný pro připojení mikrofonu. Tento kanál podporuje úrovně v rozmezí vstupu od úrovně mikrofonu (-50 dbu) až po linkovou úroveň (-20 dbu) zdrojů, jako je zvukový modul. * Přiřazení pinů konektoru CH1 BALANCED 2 ŽIVÝ 1 ZEM CH2, CH3: Konektory LINE Použijte je pro připojení kláves, zvukových modulů a dalších zařízení. Akceptují linkovou úroveň (-20 dbu). 8 Konektory AUX IN (STEREO, R/L) Sem můžete zapojit audio přehrávač, elektronický hudební nástroj nebo podobný zdroj audio signálu, a v jeho doprovodu hrát. Ovladač [LEVEL] Určuje hlasitost zvuku ze vstupu AUX IN. 3 NULA 9 Konektor LINE OUT Tyto konektory zapojte do mixu nebo rekordéru. Ovladače EQUALIZER a [MASTER] nemají vliv na hlasitost zvuku na výstupu konektoru LINE OUT. 10 Konektor FOOT SW Pokud je nožní spínač typu momentary (nutno dokoupit: FS-5U) zapojen sem, můžete k zapínání/ vypínání interních efektů použít nohu. FS-5U 12 Oddíl baterie Instalace baterií 1. Vyjměte šrouby v těchto dvou místech. 2. Sejměte kryt prostoru baterií 3. Vložte baterie, a dbejte na dodržení správné polarity. * Doporučujeme ponechat baterie v přístroji, i když jej napájíte AC adaptérem. V tom případě budete moci pokračovat v hraní, i když nedopatřením vypadne kabel AC adaptéru z konektoru. * Abyste zabránili poškození a zničení reproduktoru, ověřte, že jste vypnuli KC-220, než vložíte nebo vyměníte baterie, a před zapojením do jiného zařízení. * Pokud nakládáte s bateriemi nesprávně, riskujete explozi a vytečení elektrolytu. Čtěte pečlivě všechny položky, související s bateriemi, uvedené v BEZPEČNÉM POUŽITÍ PŘÍSTROJE a DŮLEŽITÉ POZNÁMKY (leták BEZPEČNÉ POUŽITÍ PŘÍSTROJE a Uživatelský manuál (p. 7)). Vyjmutí pouzdra s bateriemi Ačkoliv je možné vyměnit baterie i bez vyjmutí pouzdra s bateriemi, je výměna baterií snadnější, když pouzdro vyjmete. 1. Vyjměte šrouby v těchto dvou místech. 2. Vyjměte pouzdro s bateriemi. * Dbejte na to, aby se žádný kovový předmět nedotkl kontaktů pouzdra s bateriemi. Došlo by ke zkratu baterií, což může vést k přehřátí nebo popálení. 11 Konektor DC IN Sem zapojte přibalený AC adaptér. * Používejte výhradně napájecí kabel přibalený k přístroji. * Nečekanému přerušení napájení přístroje (náhodným vytažením přívodního kabelu), a nežádoucímu tlaku na konektor zabráníte tak, že kabel zavěsíte na háček podle obrázku. 3

4 Popis panelů Ukázky zapojení Audio přehrávač Klávesy, zvukový modul apod. Mikrofon Nožní spínače Mix * Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Zapnutí/ vypnutí nástroje * Jakmile máte vše správně zapojené, dodržte následující postup při zapínání zařízení. Jestliže zapnete přístroje ve špatném pořadí, riskujete poškození nebo selhání zařízení. 1. Ověřte, že je ovladač [MASTER] na CUBE a hlasitost připojených zařízení na minimum. 2. Zapněte všechna zařízení připojená do vstupních konektorů (CH1 CH3, AUX IN). 3. Zapněte jednotku. 4. Zapněte všechna zařízení připojená do výstupních konektorů (LINE OUT, PHONES). 5. Nastavte úroveň hlasitosti všech zařízení. Před vypnutím stáhněte hlasitost každého zařízení v systému, a poté je vypněte v opačném pořadí, než byla zapínána. * Než zapnete či vypnete přístroj, ověřte, že máte staženou hlasitost. I když hlasitost ztlumíte, je možné, že uslyšíte při zapínání a vypínání nástroje zvuk. Je to běžné, nejde o závadu. Nastavení hlasitosti každého nástroje Abyste získali optimální zvuk jednotky při hraní, nastavte hlasitost podle návodu níže. 1. Pomocí ovladačů [CH1] [CH3] nastavíte vyvážení hlasitosti zařízení, připojených do vstupů CH1 CH3. 2. Pomocí ovladačů [LOW] a [HIGH] upravíte zvuk podle potřeby. 3. Ovladačem [MASTER] nastavíte celkovou hlasitost. Jestliže je zvuk zkreslený, nastavte ovladače [CH1] [CH3] a [MASTER], nebo upravte ovladač Volume u zařízení, připojených do vstupů (CH1 CH3, AUX IN). 4

5 Použití stojanu pro reproboxy Používáte-li jednotku se stojanem ST-A95 (nutno dokoupit), nastavte jej na ideální výšku pro monitoring, popř. jako jednoduchý PA systém. Připevnění na stojan ST-A95 * Je nutné, aby při stavění jednotky na stojan byly min. dvě osoby, stejně jako při nastavování výšky repro stojanu s připevněnou jednotkou. * Dejte si pozor, abyste si neskřípli prsty. Zarážka Stojan Horní trubka Kolík pro nastavení výšky Šrouby stojanu 1. Uvolněte pojistný šroub stojanu a rozevřete jej. Po rozevření utáhněte šroub stojanu. * Jak vidíte na obrázku níže, rozevřete stojan tak, aby dole měl rozpětí 98 cm (38-5/8 ). Stojan nebude stabilní, jestliže dostatečně nerozevřete nohy. VAROVÁNÍ KC-220 je upraven speciálně pro použití pouze v kombinaci s Roland speaker stojanem (ST-A95). Nepoužívejte k tomu žádný jiný stojan. Jak vidíte na obrázku napravo, stojan upravíte na výšku max. 140 cm, a nohy rozevřete na vzdálenost 98 cm nebo více. Nastavením výšky stojanu na více než 140 cm, popř. rozpětí nohou na méně než 98 cm, může dojít k překlopení sestavy, a jejímu poškození nebo ke zranění. 98 cm nebo více (38-5/8 ) Jestliže používáte jednotku na stojanu, nestavějte ji na nestabilní či skloněné plochy. Musíte stojan umístit na stabilní a vodorovnou plochu. Kabely, připojené do jednotky musí mít dostatek volnosti, tak aby nezpůsobily nehodu, kdyby někdo právě procházel kolem. Chcete-li zabránit nehodě, způsobené pádem, nestavějte nic na horní plochu jednotky, namontované na stojanu. Použití skládacího stojánku KC cm nebo méně (-1/8 ) Pokud je KC-220 umístěn nízko, např. na podlaze, můžete využít stojánek a změnit jeho úhel a lépe uslyšíte zvuk z reproduktorů. Průměr: 112 cm nebo více (44-1/8 ) Rozpětí nohou: 98 cm nebo více (38-5/8 ) 2. Uvolněte pojistný šroub výšky a vytáhněte horní trubku výše. 3. Zasunutém zarážky do horní trubky získáte požadovanou výšku, až na maximálních 140 cm (-1/8 ) u tohoto stojanu. POZN. Jestliže použijte skládací stojánek, musíte nastavit KC-220 do vodorovní polohy. Pokud stojánek nepoužíváte, složte jej. Skládací stojánek Zarážka POZN. * Chcete-li použít systém, musí být zarážku zasunuta. 4. Utáhněte šroub nastavení výšky. 5. Nasuňte jednotku na horní trubku. Nezvedejte, ani nepřenášejte KC-220 uchopením za stojánek. Pokud použijete stojánek, neumisťujte na KC-220 předměty, ani na KC-220 nesedejte či nestoupejte. Buďte opatrní, abyste si neskřípli prsty pod stojánek. 5

6 Blokové schéma HPF TWEETER L CH1 BALANCED LOW HIGH L WOOFER L CH1 EFFECT EQUALIZER MUTE HPF TWEETER R CH2 L/R CH 1 MASTER R POWER AMP WOOFER R CH3 L/R CH 2 PHONES (STEREO) CH 3 LINE OUT L/R AUX IN AUX L/R AUX (STEREO) LEVEL FOOT SW ON/OFF Hlavní specifikace Roland KC-220: BATERIEMI NAPÁJENÉ STEREO KLÁVESOVÉ KOMBO Stanovený výstupní výkon Nominální úroveň na vstupu (1 khz) Nominální úroveň na výstupu (1kHz) Reproduktory Indikátor Konektory Předpokládaná životnost baterií při souvislém použití Spotřeba 30 W (15 W + 15 W) (použijete-li AC adaptér) 20 W (10 W + 10 W) (použijete-li alkalické baterie) CH1 (SYMETRICKÝ, MIC/LINE): dbu CH2 (LINE): -20 dbu CH3 (LINE): -20 dbu AUX IN (L, R, STEREO): -10 dbu LINE OUT: +4 dbu 16 cm (6.5 inches) x 2 Tweeter x 2 Spotřeba Konektor CH1 (SYMETRICKÝ): Typ XLR Konektor CH1 (MIC/LINE): 1/4" typu phone Konektor CH2 (L/MONO, R): 1/4" typu phone Konektor CH3 (L/MONO, R): 1/4" typu phone Konektor AUX IN (L, R): RCA typu phono Konektor AUX IN (STEREO): Stereo mini typu phone Konektor LINE OUT (L/MONO, R): 1/4" typu phone Konektor PHONES: Stereo 1/4" typu phone Konektor FOOT SW: 1/4" typu phone Konektor DC IN Alkalické baterie: Přibližně 7 hod. Nabíjecí Ni-MH baterie: Přibližně 8 hod. * Tyto hodnoty se mohou lišit podle specifikace a kapacity baterií, a podmínek jejich použití. 0 ma Rozměry Hmotnost (bez baterií) Příslušenství Volitelné (nutno dokoupit) * 0 dbu = Vrms 420 (Š) x 244 (H) x 320 (V) mm 16-9/16 (W) x 9-5/8 (D) x 12-5/8 (H) inches 7,3 kg 16 lbs 2 oz Uživatelský manuál AC adaptér Napájecí kabel Stojan pro reprobox: ST-A95 Pedálový spínač (BOSS FS-5U) * Tento dokument objasňuje specifikace produktu v době, kdy byl vydán. Pro nejnovější informace navštivte webovou stránku Roland. 6

7 BEZPEČNÉ POUŽITÍ PŘÍSTROJE VAROVÁNÍ Ověřte, že je napájecí kabel uzemněný Zapojte hlavní přívod tohoto modelu do zásuvky s ochranným uzemňovacím kolíkem. Používejte pouze přibalený AC adaptér a správné napětí Vždy používejte AC adaptér, přiložený výrobcem. Rovněž zajistěte, aby napětí, uvedené na přístroji, odpovídalo napětí ve vaší síti. Jiné AC adaptéry mohou mít různou polaritu, nebo být upraveny pro jiné napětí, takže jejich použití může způsobit zničení, poškození nebo zkrat. Použijte jen dodaný napájecí kabel Používejte pouze přibalený napájecí kabel. Tento kabel nesmí být využit pro žádný jiný účel. UPOZORNĚNÍ Nikdy neodnímejte mřížku reproduktoru ani reproduktor Nikdy neodnímejte mřížku reproduktoru ani reproduktor, z jakéhokoliv důvodu. Reproduktor nesmí vyměňovat uživatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem. DŮLEŽITÉ POKYNY Zdroj napájení: Použití baterií Jestliže jsou baterie téměř vybité, zvuk může být zkreslený nebo při vyšší hlasitosti i přerušován, to ale neznačí nefunkčnost nebo závadu. Jestliže se toto stane, buď vyměňte baterie, nebo použijte AC adaptér. Umístění Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či zanechat stopy. Další upozornění Nepoužívejte k propojení kabely, které mají vestavěný rezistor. Práva k duševnímu vlastnictví Roland a BOSS jsou buď registrovanými ochrannými známkami nebo ochrannými značkami Roland Corporation ve Spojených Státech a/nebo jiných zemích. Jména společností a produktů zmíněná v tomto dokumentu jsou obchodními značkami nebo registrovanými ochrannými známkami svých majitelů. 7
