KAIFAT S610A, S815A, S1018A

Transkript

1 KAIFAT S610A, S815A, S1018A Manuál k ozvučovací sestavě AUDIO PARTNER s.r.o.

2 OBSAH 1) Vlastnosti a parametry 2) Zapojení a ovládací prvky 3) Technická data 4) Příslušenství 5) Řešení problémů 1) Vlastnosti a parametry Subwoofer Reprobox pro reprodukci nízkých frekvencí s 10/15/18palcovým ferritovým reproduktorem. Tato jednotka také obsahuje výkonový zesilovač 2 100/20/250 W pro satelity. Jednotka je vybavena kolečky pro usnadnění přepravy. Satelity Výkonné pasivní reproboxy pro reprodukci středních a výškových frekvencí s 6,5/8/10palcovým ferritovým reproduktorem a výškovým reproduktorem. Oba satelity jsou vybaveny hnízdem pro upevnění na stojan. 2) Zapojení a ovládací prvky Subwoofer S110A/S115A/S118A 1) Dioda POWER Tato dioda se rozsvítí po zapnutí přístroje a zapojení do elektrické sítě. 2) 3) 4) Hlasitosti satelitů a subwooferu Před zapnutím ozvučovací sestavy natočte tyto knoflíky do jejich minimální pozice (proti směru hodinových ručiček). Před zapnutím sestavy se ujistěte, že jsou všechny její části a zdroje signálu správně zapojené a subwoofer je připojený k elektrické síti. Po zapnutí sestavy otáčejte těmito knoflíky, dokud nenastavíte vámi požadovanou hladinu hlasitosti. Pokud je signál rozostřený nebo přesycený, zkontrolujte nejprve zdroje signálu a potom teprve případně snižte hlasitost satelitů a subwooferu AUDIO PARTNER s.r.o.

3 5) 6) Pravý a levý výstup zesilovače Tyto reproduktorové výstupy propojte se vstupy satelitů pomocí přiložených reproduktorových kabelů s konektory speak-on. Poznámka: Konektory nejprve zasuňte do zdířky a potom jimi otáčejte po směru hodinových ručiček, dokud se neozve cvaknutí. 7) Vypínač Tlačítko k zapnutí a vypnutí celé sestavy. Po stisknutí tohoto tlačítka a zapnutí soustavy se rozsvítí dioda POWER. Systém byste měli zapínat až jako poslední po provedení všech zapojení. Stejně tak byste ho měli jako první vypínat, a pak teprve jednotlivé součásti odpojovat. 8) Zdířka napájení Do této zdířky zapojte přiložený napájecí kabel. 9) Přepínač zemnění Pokud se ve zvuku ozývá brum, stisknutím tohoto tlačítka oddělíte signál a zem a brum by měl ustat AUDIO PARTNER s.r.o.

4 10) Větráky Zde umístěné větráky chladí modul výkonového zesilovače. Ventilační šachty udržujte čisté bez nánosů prachu a jiných částic a nikdy je nezakrývejte, aby jimi mohl proudit vzduch a chránit tak zesilovač před přehřátím. 11) Vstup pravého a levého kanálu Sestava je vybavena odděleným levým a pravým kanálovým vstupem k propojení s mixážním pultem. Signál z mixážního pultu zapojte do těchto symetrických vstupů pomocí mikrofonních kabelů s konektory XLR. Signál můžete také přenášet pomocí stereofonního kabelu jack 6,3 mm skrze symetrické obvody. Asymetrický signál je možné zapojit do monofonní zdířky. Satelity S206/S208/S210 Vstupy Pomocí kabelů s konektory speak-on propojte pravý a levý vstup do satelitu s výstupy ze subwooferu. Poznámka: Konektory nejprve zasuňte do zdířky a potom jimi otáčejte po směru hodinových ručiček, dokud se neozve cvaknutí AUDIO PARTNER s.r.o.

5 3) Technická data Satelity S206 Satelity S208 Satelity S210 Výkon 100 W RMS 200 W RMS 250 W RMS Frekvenční rozsah 90 Hz 20 khz 80 Hz 20 khz 65 Hz 20 khz Citlivost (1 m/1 W) 95 db 97 db 95 db Nominální odpor 8 Ω 8 Ω 8 Ω Vstup 2 konektory speak-on 2 konektory speak-on 2 konektory speak-on Reproduktor 1 6, Výškový reproduktor 1 25 mm 1 34 mm 1 1,34 Frekvence crossoveru 3,5 khz, 12 db/oktáva 3 khz, 12 db/oktáva 2,2 khz, 12 db/oktáva Ochrana HF Ochranný obvod PTC Ochranný obvod PTC Ochranný obvod PTC Hnízdo pro stojan 35 mm 35 mm 35 mm Rozměry cm cm Subwoofer S110SA Subwoofer S115SA Subwoofer S118SA Linkový vstup XLR samec a samice, jack 6,3 mm XLR samec a samice, jack 6,3 mm XLR samec a samice, jack 6,3 mm Vstup Symetrický Symetrický Symetrický Vstupní odpor 22 kω 22 kω 22 kω Citlivost 0 db/v 0 db/v 0 db/v Výstup Konektor speak-on Konektor speak-on Konektor speak-on Zesilovač subwooferu W W W Subwoofer Nominální odpor 4 Ω 4 Ω 4 Ω Frekvenční rozsah 37 Hz 150 Hz 40 Hz 150 Hz 45 Hz 150 Hz Citlivost (1 m/1 W) 90 db 98 db 100 db Rozměry cm cm cm AUDIO PARTNER s.r.o.

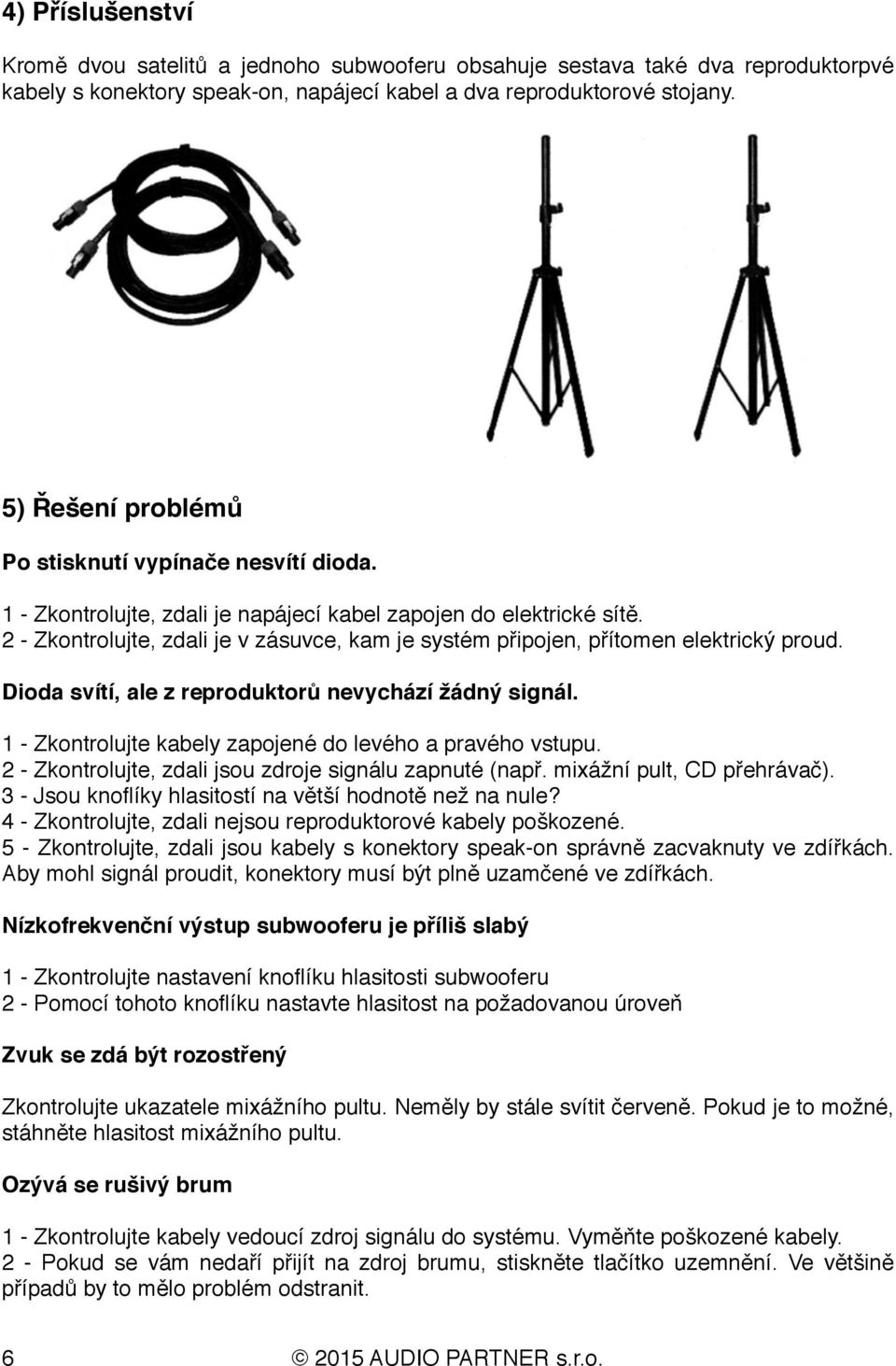

6 4) Příslušenství Kromě dvou satelitů a jednoho subwooferu obsahuje sestava také dva reproduktorpvé kabely s konektory speak-on, napájecí kabel a dva reproduktorové stojany. 5) Řešení problémů Po stisknutí vypínače nesvítí dioda. 1 - Zkontrolujte, zdali je napájecí kabel zapojen do elektrické sítě. 2 - Zkontrolujte, zdali je v zásuvce, kam je systém připojen, přítomen elektrický proud. Dioda svítí, ale z reproduktorů nevychází žádný signál. 1 - Zkontrolujte kabely zapojené do levého a pravého vstupu. 2 - Zkontrolujte, zdali jsou zdroje signálu zapnuté (např. mixážní pult, CD přehrávač). 3 - Jsou knoflíky hlasitostí na větší hodnotě než na nule? 4 - Zkontrolujte, zdali nejsou reproduktorové kabely poškozené. 5 - Zkontrolujte, zdali jsou kabely s konektory speak-on správně zacvaknuty ve zdířkách. Aby mohl signál proudit, konektory musí být plně uzamčené ve zdířkách. Nízkofrekvenční výstup subwooferu je příliš slabý 1 - Zkontrolujte nastavení knoflíku hlasitosti subwooferu 2 - Pomocí tohoto knoflíku nastavte hlasitost na požadovanou úroveň Zvuk se zdá být rozostřený Zkontrolujte ukazatele mixážního pultu. Neměly by stále svítit červeně. Pokud je to možné, stáhněte hlasitost mixážního pultu. Ozývá se rušivý brum 1 - Zkontrolujte kabely vedoucí zdroj signálu do systému. Vyměňte poškozené kabely. 2 - Pokud se vám nedaří přijít na zdroj brumu, stiskněte tlačítko uzemnění. Ve většině případů by to mělo problém odstranit AUDIO PARTNER s.r.o.
