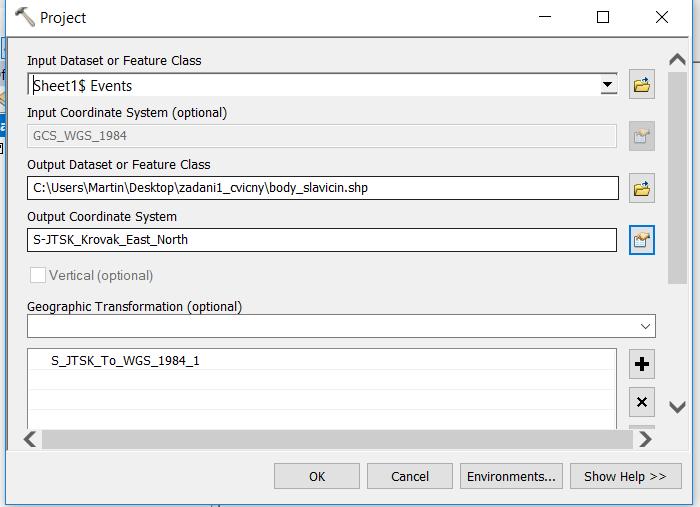

1 GIS_zadání1_Slavičín Pozor - názvy bez mezer, diakritiky - struktura souboru: o zapocet (slozka) data (slozka) moje vrstvy, NE ty původní!!! + projekt.mxd Excel soubor - NASTAVIT RELATIVNÍ CESTU NA ZAČÁTKU!!!! 1) Stáhnout a upravit 2) Stáhnout data a rozbalit 3) a. Relativní adresování: File/Map Dicument Properties/Pathnames zakřížkovat b. Souřadný systém nastavit na JTSK Krovak Pravým na Layers/properties/Coordinate Systém/S-JTSK Krovak EastNorth (NE fero) 4) Přes Catalog vpravo si připojit data Pravým na Folder conection/new folder conection 5) a. Vložení dat z excelu: FIle/Add data/add X Y menší číslo je X a větší j e Y!!!! b. Jelikož jsou v GPS tak je musím nahrát jako WGS a to udělám v te nabídce kde přiřazuji X a Y tak dole je Edit a tam si nakliknu, že to chci ve WGS udělat c. Nicméně pak to musím převést an Krovaka přes: Arctool box/data management tools/projection a trasformation/projekt d. Puvodní vrstvu (v GPS) mužu smazat POZOR zkontrolovat atributovou tabulku, zda je naplněná nebo se někde něco posralo!!!

6) Vytvořit novou vrstvu 3D: a. Naimportivat si vrstvu DEM b. POZOR zapnout si v Customize/Extensions/ tak 3D analyst + Network Analyst + Spatial Analyst jinak to nepůjde c. A pak jak vytvořit vrstvu?

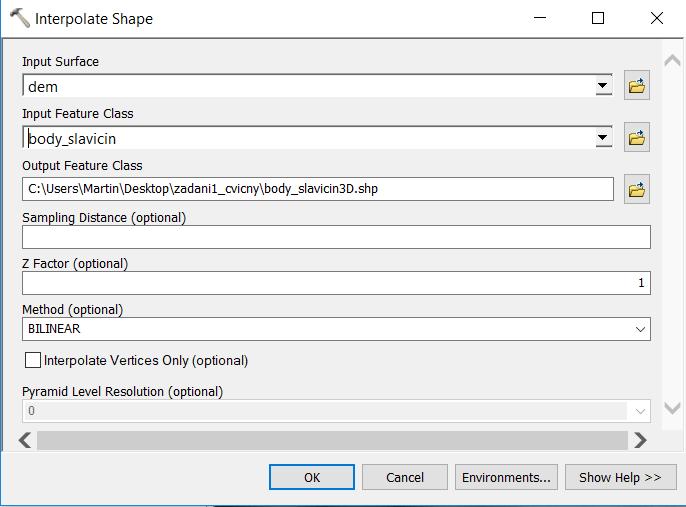

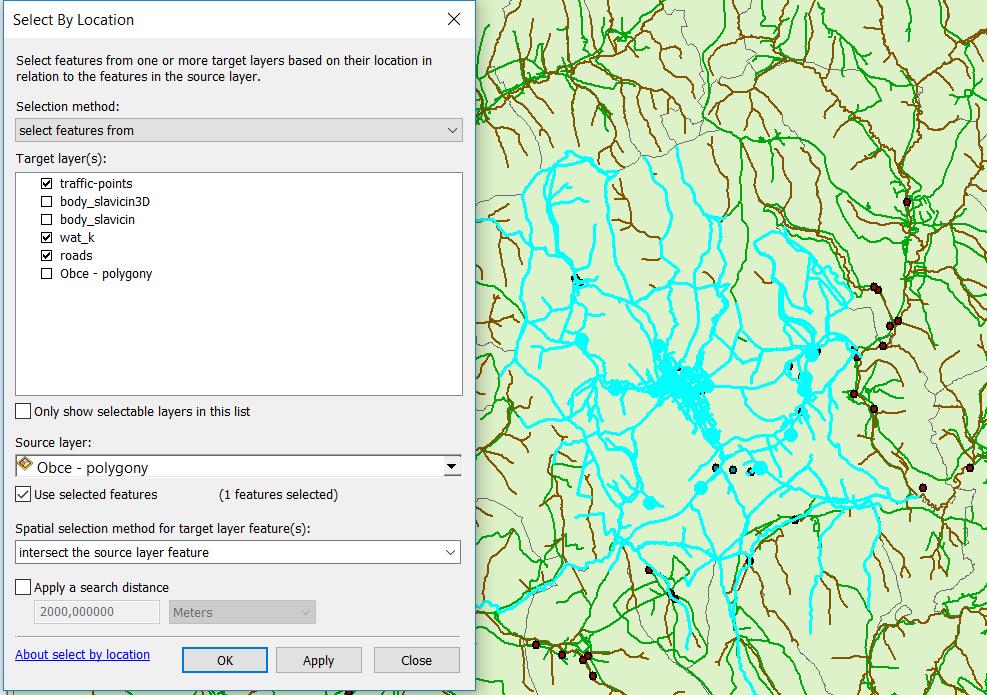

2 6) Vytvořit novou vrstvu 3D: a. Naimportivat si vrstvu DEM b. POZOR zapnout si v Customize/Extensions/ tak 3D analyst + Network Analyst + Spatial Analyst jinak to nepůjde c. A pak jak vytvořit vrstvu? ArcToolbox/3D analyst/functional surface/interpolate shape d. V atributove tabulce add field (vytvorim si novy sloupec) Pravým - Calculate geometry/yes/property na Z/YES a je dopočítáno 7) Do projektu přidat vrstvy jen přetáhnu 8) Všechny vrstvy musí být v S-JTSK krovak!!! Pokud nejsou (waterways) tak si přes ArctoolBox a Project znovu projedu 9) Nejdříve si přidám obce-polygony, následně Selection/Select by atributes (nahore dam obce_polygony) a atribut NAZ_OBEC = Slavičín Pak Select/Select by Location a vyplním takto: Nejdříve Co (traffic, wat, roads) a pak podle čeho (obce) + nezapomenout Use selected features

a. Vyexportovani do vlastnich shp Pravym na vrstvu kterou chci export (traffic, roads, wat) a po jedné Data/Export Data Tím si udělám 3 nové vrstvy a pojmenuju je tarffic_krov apod 10) Nahraju

3 a. Vyexportovani do vlastnich shp Pravym na vrstvu kterou chci export (traffic, roads, wat) a po jedné Data/Export Data Tím si udělám 3 nové vrstvy a pojmenuju je tarffic_krov apod 10) Nahraju ortofotomapu jen přetáhnu 11) Vytvoříme novou polygonovou vrstvu: a. Catalog/moje složka/pravym/new/shapefile a tam typ dám na polygon b. Vložení těch polygonu (najdu si na Google kde jsou) a udělám: i. Zapnu si Editor Customize/toolbars/Editor ii. Pak editor/start editing a vyberu jakou vrstvu tzn. Parky a OK iii. V editovym okynku tak v pravo ikonka si zobrazim Create Features a kliknu na vrstvu parky a dole je na výběr nástroj a ten zvolím iv. Následně dělám polygon a dvojklikem ukončím v. Nakreslím i druhej a dám Stop Editing 12) Přidám si sloupce obvod a rozloha v atributove tabulce a dopočítám opět přes Calculate geometry poprvé podle Perimeter a po druhé podle Areas + vytvořit ještě 1 atribut, a to název parku

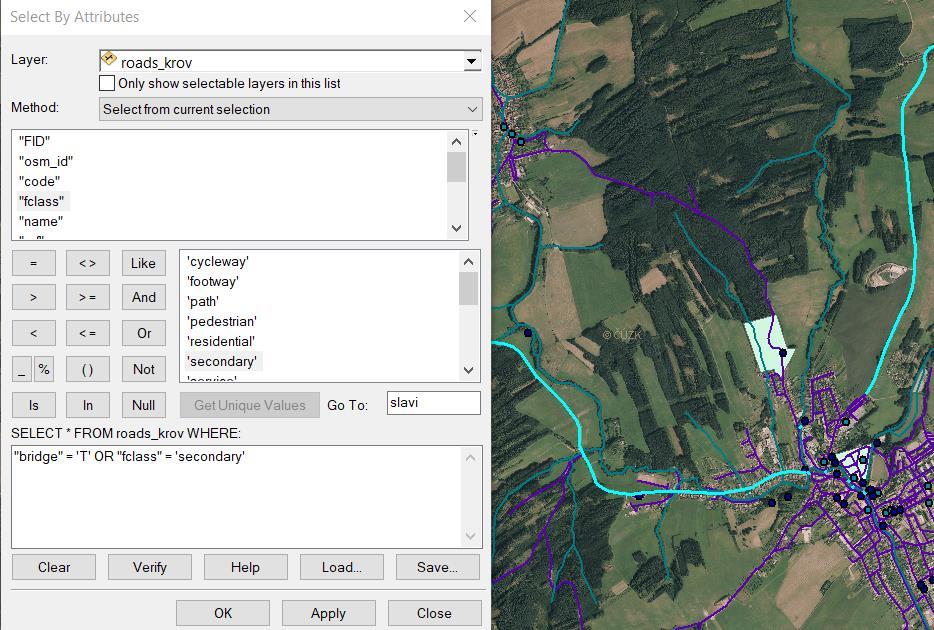

4 13) Nejprve si vyberu všechny silnice, které protínají nějaký vodní tok Následně si vyberu jen ty, které jsou typu MOST nebo typu 2. třídy. Ted vyberu jen ty dopravní uzly, které jsou vzdálený MAX 200 m od těch vybraných silnic to udělám dole zakřiknutím Apply a search distance

5 Z výběru si odstraním ty body, které jsou benzinky! POZOR změnit Method na Remove Následně vrstvu vyexportuju Data/Export data pravým na trafic_points!!!!!!

14) Obarvení: pravým na vrstvu a properties a prepnout se na Value field - fclass 15) Zabrazeni popisku: v properties zase/labels/typ = nazev Obarveni podle jednotlivých částí?

Fit To Display (zelene označení) a obrázek se mi objevi +- na stejnych pozicích Pak si zmížnu na Georeferencing Baru hned 1.

6 14) Obarvení: pravým na vrstvu a properties a prepnout se na Value field - fclass 15) Zabrazeni popisku: v properties zase/labels/typ = nazev Obarveni podle jednotlivých částí???? 16) Georeferencing: Zapnu si editor v Customize/toolbars/georeferncing Natáhnu si obrázek do mapy a +- se snažím vychytat v ortofotomapě ten vyřez kterej mám na tom obrázku až ho najdu tak dám Fit To Display (zelene označení) a obrázek se mi objevi +- na stejnych pozicích Pak si zmížnu na Georeferencing Baru hned 1. tlačitko (červené označení) vedle nazvu obrazku (žluté označení) a udělám 1. bod na obrázku následně ho zkryju a snažím se udělat ten stejnej bod na ortofotomapě, následně pokračuji zase nějakým bodem na druhém konci obrázku nejlépe a dalším a dalším (optimálně 3-4 body), až to mám napozocovaný tak až pak zmáčknu UPDATE GEOREFERENCING!!! (modré oznčení) PNG nějak jebe JPG je lepší POZOR JE TO CHYBA MĚL JSEM STÁHNOUT ortofotomapu!

7 17) Nevím, jestli je to OK, ale pravým/properties/symbology/category/name/add values a vyberu nejaky barvy 18) Layout se dělá pomoci malinkého tlačítka vlevo dole pod mapou Layout View Podívat se nahoru Mapu vyrez tak se nejak zase napozicuju (oddalovanim a smerovanim) +- na pohled jaký máme mít pak kliknu na to Layout view a muzu vkládat hlavní Menu/Insert/a co chci o North arrow pravym properties a True north nastavit o Legend nastavit format o Atd Export se provádí přes File/Export exportuje se vždy to v jakém náhledu jsme jestli Layout nebo v Mapě. 19) Odevzdat: a. Roads_krov b. Waterways_krov c. Parky d. Dopravni_body e. Body_slavnicin3D f. Ortofotomapa (cuzk) g. Geografický obrázek 20) Celý projekt vložit do složky a zazipovat + odevzdat v odevzdávárně
