1 Brno, 2015 Ing. Miloš Cibulka, Ph.D. Cvičení č. 8 Digitální kartografie Vytvořeno s podporou projektu Průřezová inovace studijních programů Lesnické a dřevařské fakulty MENDELU v Brně (LDF) s ohledem na discipliny společného základu (reg. č. CZ.1.07/2.2.00/ ) za přispění finančních prostředků EU a státního rozpočtu České republiky.

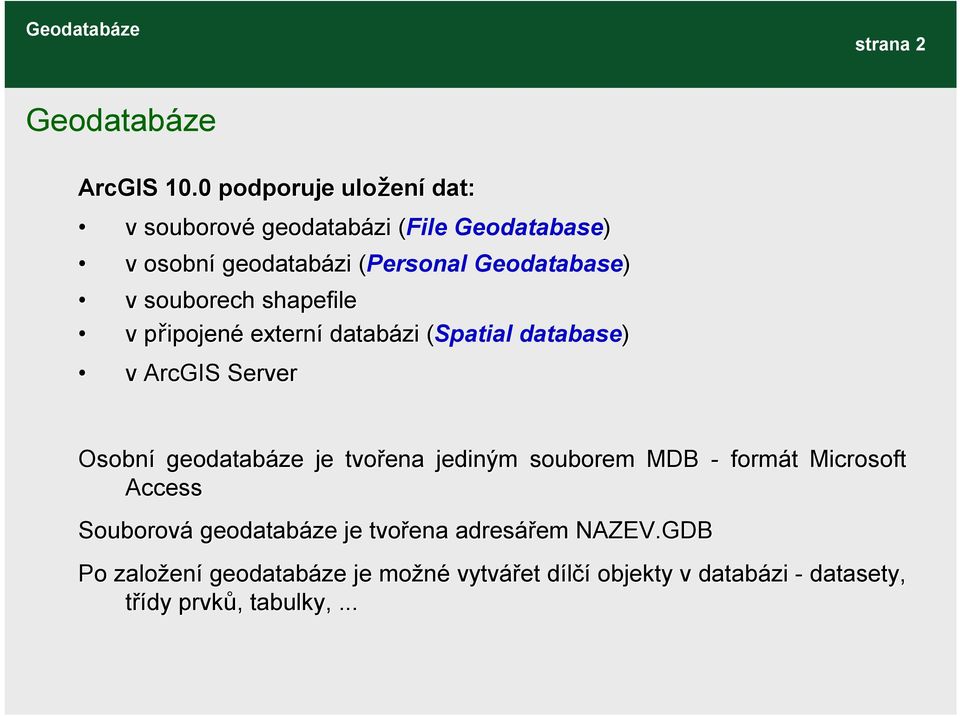

2 strana 2 Geodatabáze ArcGIS 10.0 podporuje uložen ení dat: v souborové geodatabázi (File Geodatabase) v osobní geodatabázi (Personal Geodatabase) v souborech shapefile v připojené externí databázi (Spatial( database) v ArcGIS Server Osobní geodatabáze je tvořena jediným souborem MDB - formát t Microsoft Access Souborová geodatabáze je tvořena adresářem em NAZEV.GDB Po založen ení geodatabáze je možné vytvářet dílčíd objekty v databázi - datasety, třídy prvků,, tabulky,...

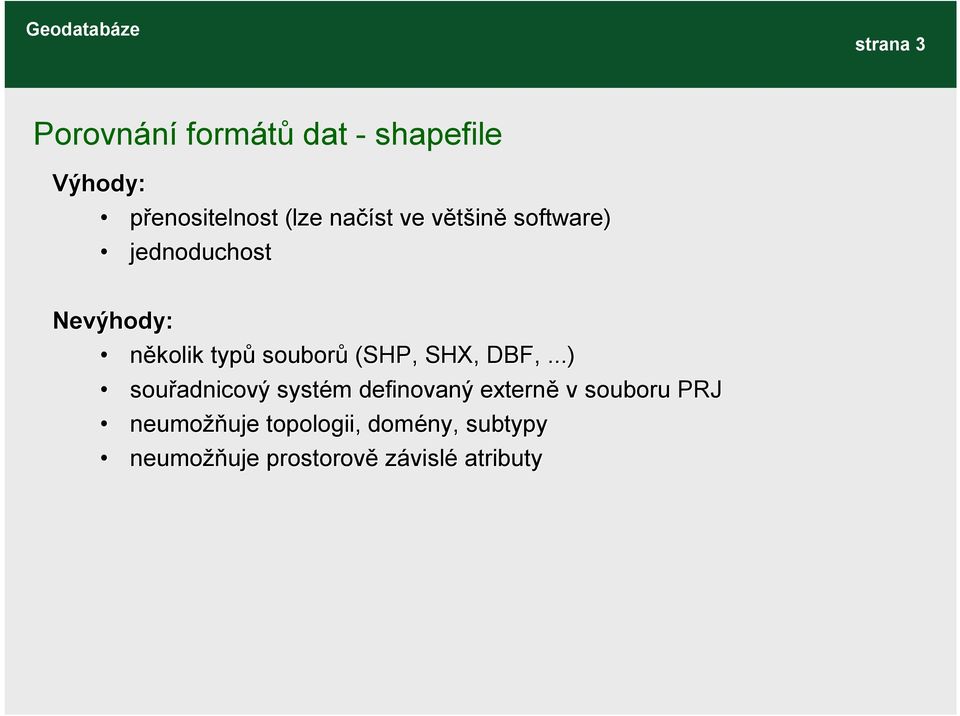

3 strana 3 Porovnání formátů dat - shapefile Výhody: přenositelnost (lze načíst ve většinv ině software) jednoduchost Nevýhody: několik typů souborů (SHP, SHX, DBF,...) souřadnicový systém m definovaný externě v souboru PRJ neumožň žňuje topologii, domény, subtypy neumožň žňuje prostorově závislé atributy

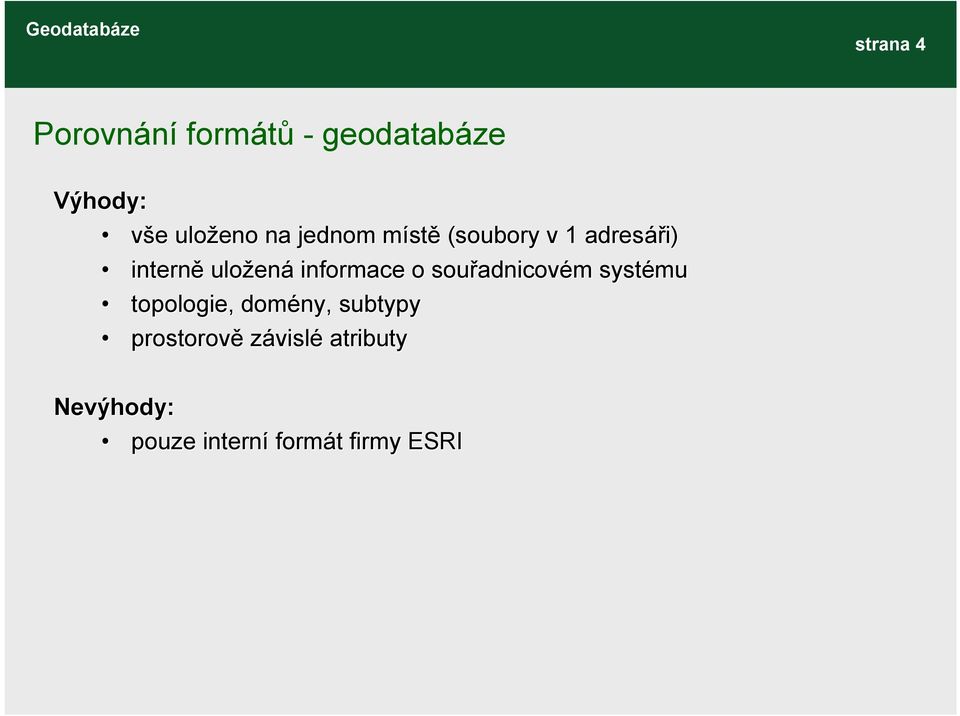

4 strana 4 Porovnání formátů - geodatabáze Výhody: vše e uloženo na jednom místm stě (soubory v 1 adresáři) interně uložen ená informace o souřadnicov adnicovém m systému topologie, domény, subtypy prostorově závislé atributy Nevýhody: pouze interní formát t firmy ESRI

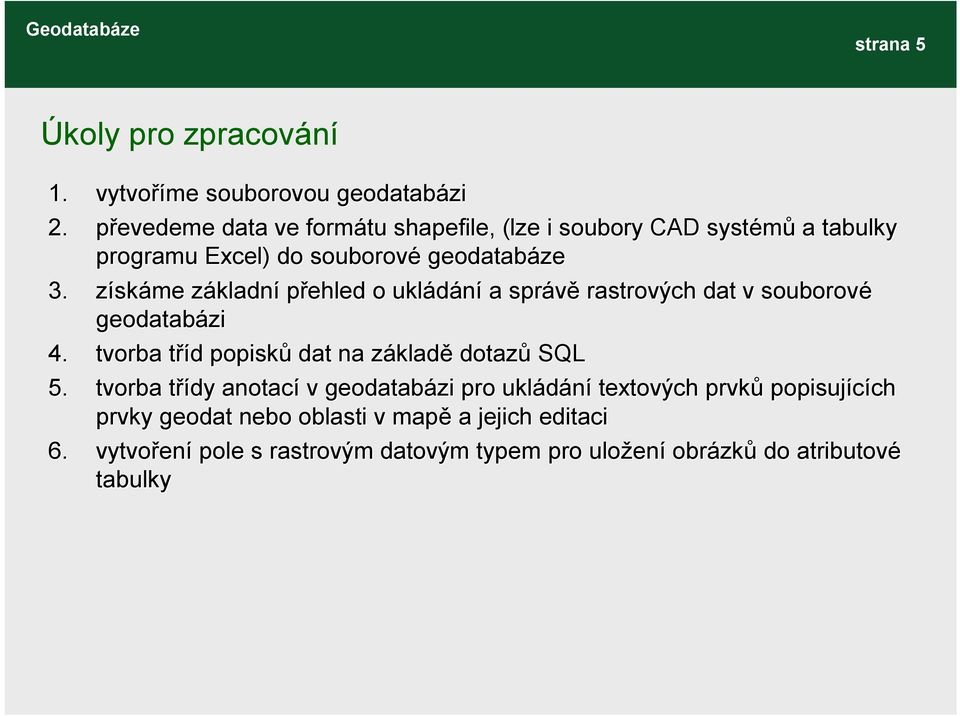

5 strana 5 Úkoly pro zpracování 1. vytvoříme souborovou geodatabázi 2. převedeme data ve formátu shapefile,, (lze i soubory CAD systémů a tabulky programu Excel) do souborové geodatabáze 3. získáme základnz kladní přehled o ukládání a správě rastrových dat v souborové geodatabázi 4. tvorba tříd t d popisků dat na základz kladě dotazů SQL 5. tvorba třídy t anotací v geodatabázi pro ukládání textových prvků popisujících ch prvky geodat nebo oblasti v mapě a jejich editaci 6. vytvořen ení pole s rastrovým datovým typem pro uložen ení obrázk zků do atributové tabulky

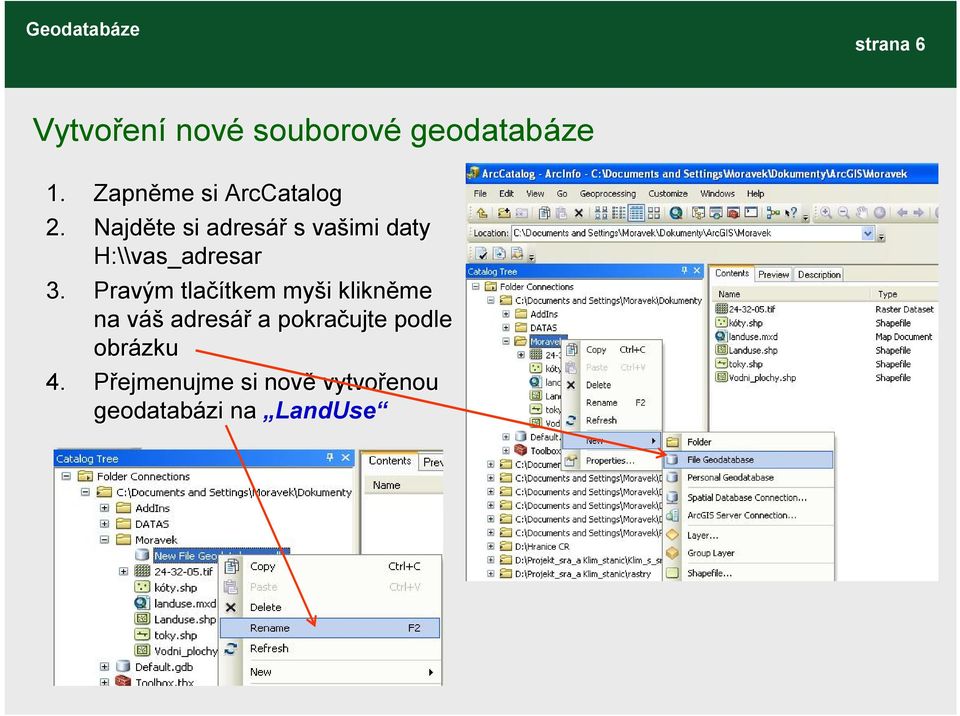

6 strana 6 Vytvoření nové souborové geodatabáze 1. Zapněme si ArcCatalog 2. Najděte si adresář s vašimi daty H:\\vas vas_adresaradresar 3. Pravým tlačítkem tkem myši klikněme na vášv adresář a pokračujte podle obrázku 4. Přejmenujme si nově vytvořenou geodatabázi na LandUse

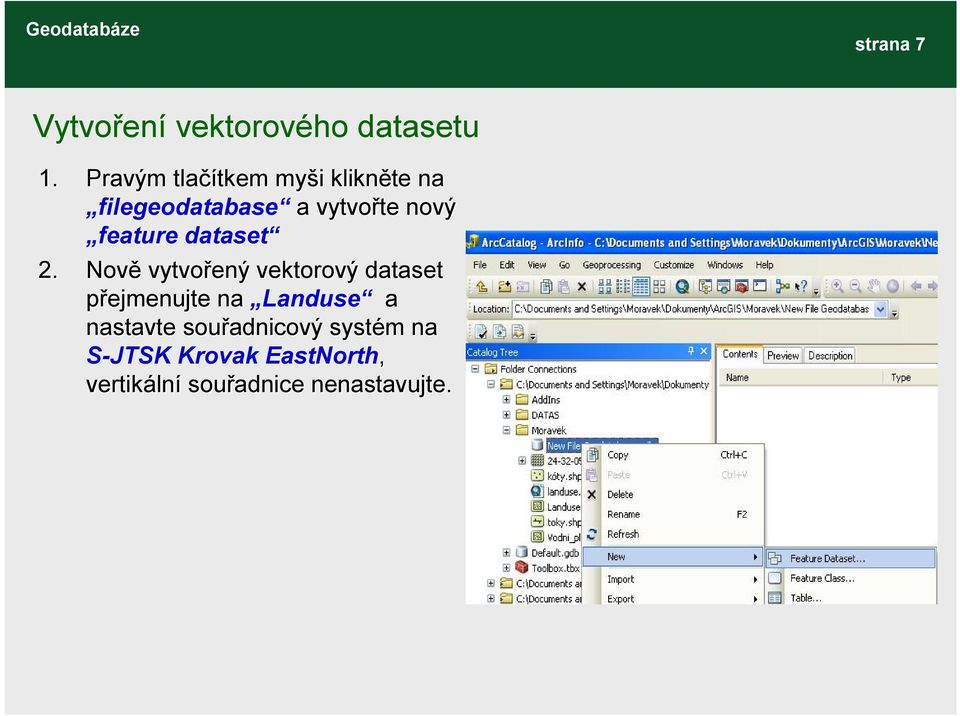

7 strana 7 Vytvoření vektorového datasetu 1. Pravým tlačítkem tkem myši klikněte na filegeodatabase a vytvořte te nový feature dataset 2. Nově vytvořený vektorový dataset přejmenujte na Landuse a nastavte souřadnicový systém m na S-JTSK Krovak EastNorth, vertikáln lní souřadnice nenastavujte.

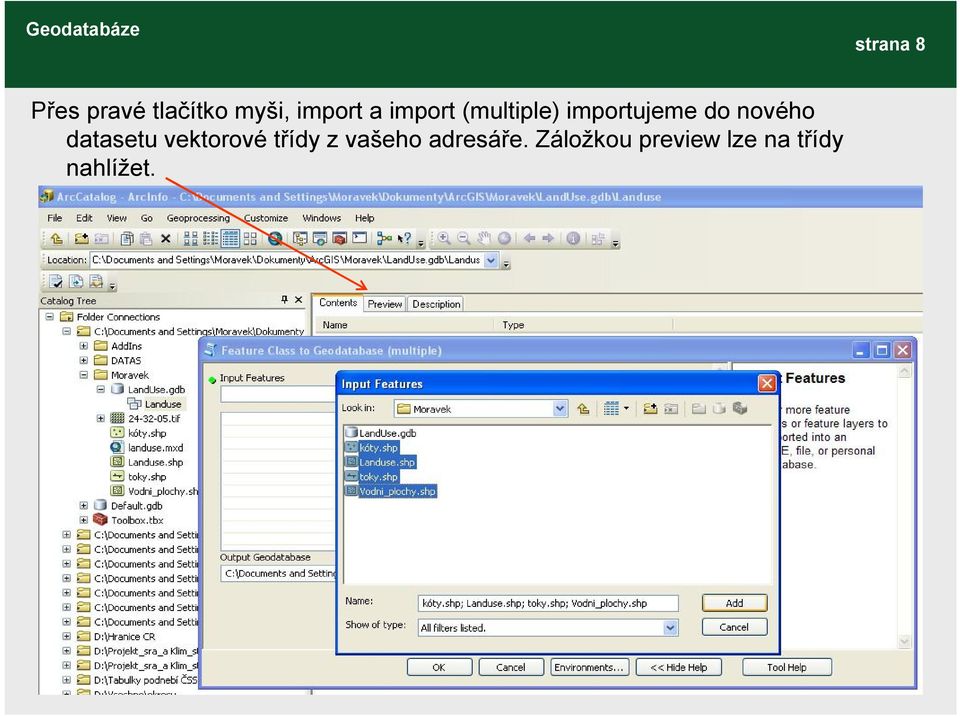

8 strana 8 Přes pravé tlačítko myši, import a import (multiple) importujeme do nového datasetu vektorové třídy z vašeho adresáře. Záložkou preview lze na třídy nahlížet.

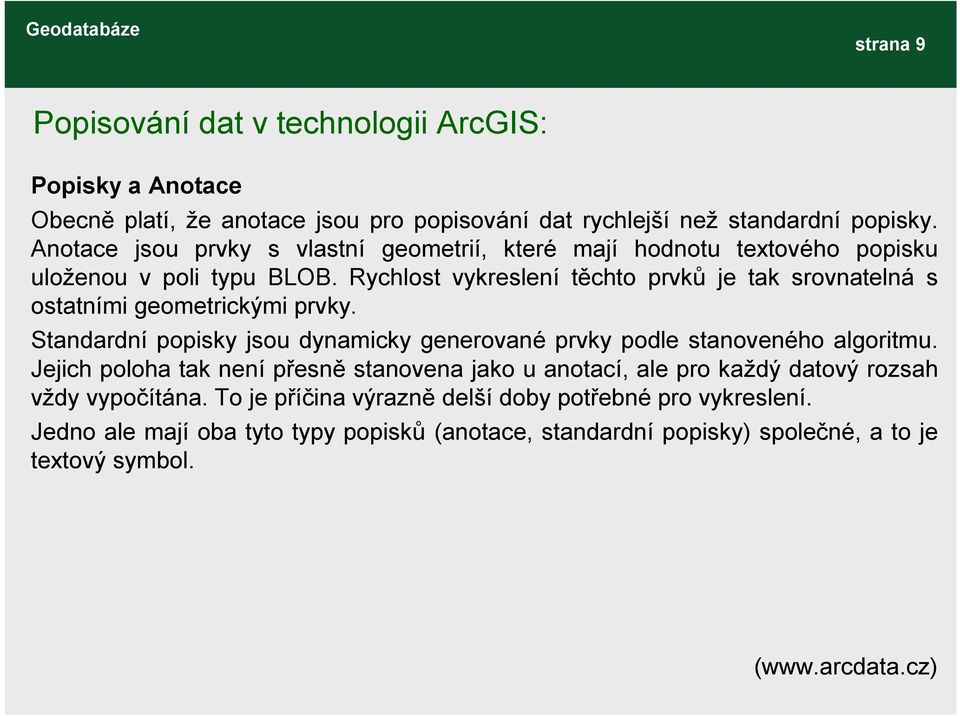

9 strana 9 Popisování dat v technologii ArcGIS: Popisky a Anotace Obecně platí, že anotace jsou pro popisování dat rychlejší než standardní popisky. Anotace jsou prvky s vlastní geometrií, které mají hodnotu textového popisku uloženou v poli typu BLOB. Rychlost vykreslení těchto prvků je tak srovnatelná s ostatními geometrickými prvky. Standardní popisky jsou dynamicky generované prvky podle stanoveného algoritmu. Jejich poloha tak není přesně stanovena jako u anotací, ale pro každý datový rozsah vždy vypočítána. To je příčina výrazně delší doby potřebné pro vykreslení. Jedno ale mají oba tyto typy popisků (anotace, standardní popisky) společné, a to je textový symbol. (

10 strana 10 Nastavení Popisků (Labels) 1. V záloz ložce Labels v okně vlastností vrstvy kóty nastavíme sloupec jehož atributy si přejeme p zobrazit jako popisky. Stejně tak si můžm ůžeme nastavit jako popisky názvy toků atd. 2. Zobrazení popisků poté aktivujeme přes p Label Features po kliknutí pravého tlačítka tka myši na každou třídu t zvláš ášť.

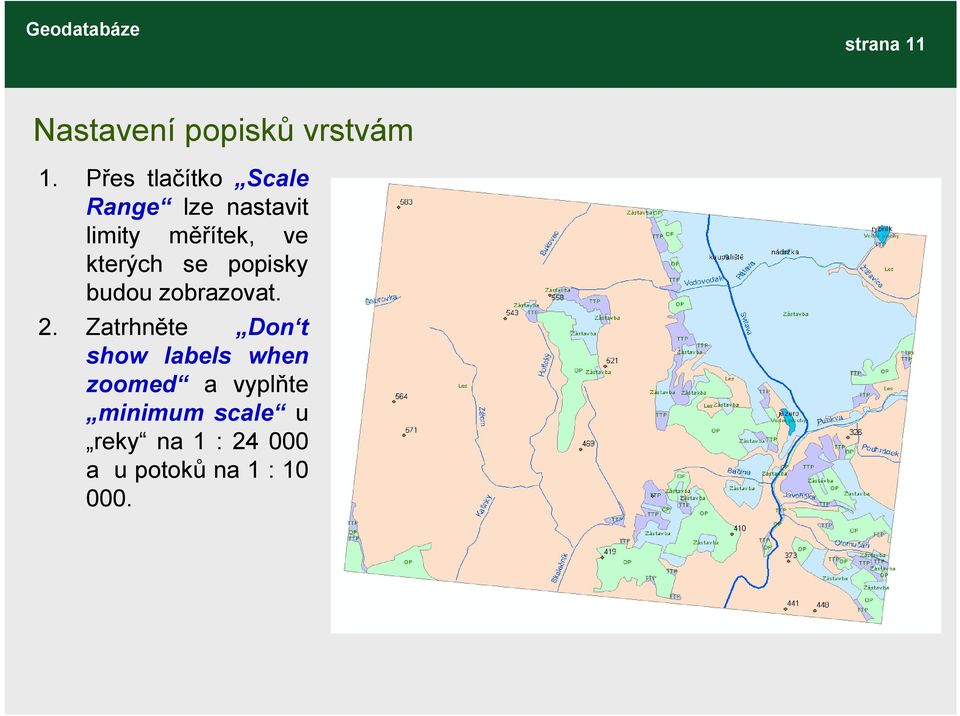

11 strana 11 Nastavení popisků vrstvám 1. Přes tlačítko Scale Range lze nastavit limity měřítek, ve kterých se popisky budou zobrazovat. 2. Zatrhněte Don t show labels when zoomed a vyplňte minimum scale u reky na 1 : a u potoků na 1 :

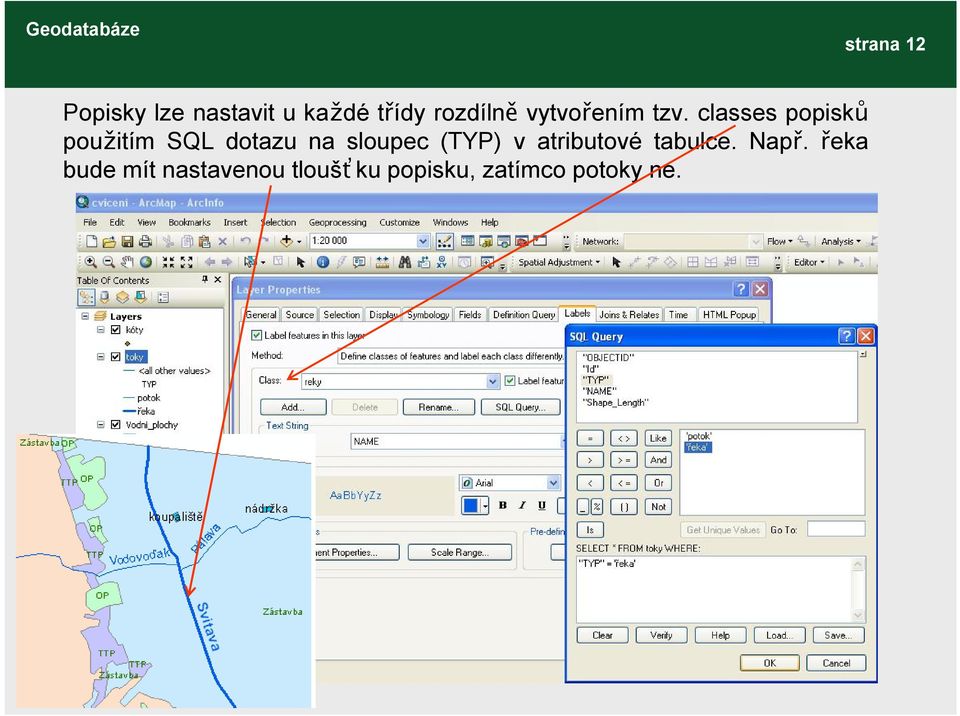

12 strana 12 Popisky lze nastavit u každé třídy rozdílně vytvořením tzv. classes popisků použitím SQL dotazu na sloupec (TYP) v atributové tabulce. Např. řeka bude mít nastavenou tloušťku popisku, zatímco potoky ne.

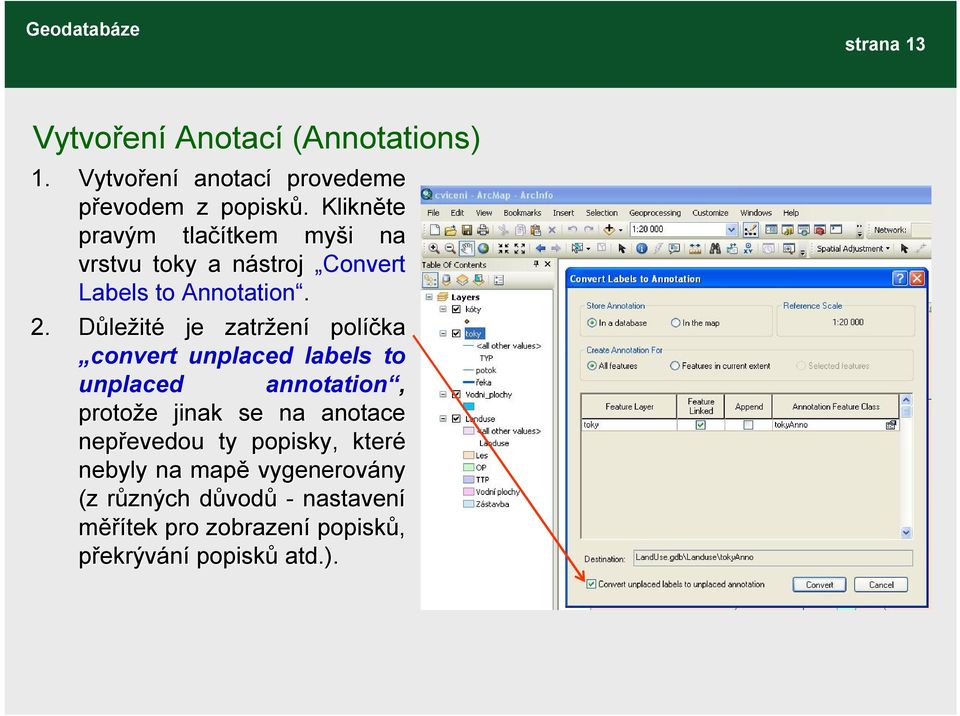

13 strana 13 Vytvoření Anotací (Annotations) 1. Vytvořen ení anotací provedeme převodem z popisků.. Klikněte pravým tlačítkem tkem myši na vrstvu toky a nástroj n Convert Labels to Annotation. 2. Důležité je zatržen ení políčka convert unplaced labels to unplaced annotation, protože e jinak se na anotace nepřevedou evedou ty popisky, které nebyly na mapě vygenerovány ny (z různých r důvodd vodů - nastavení měřítek pro zobrazení popisků, překrývání popisků atd.).

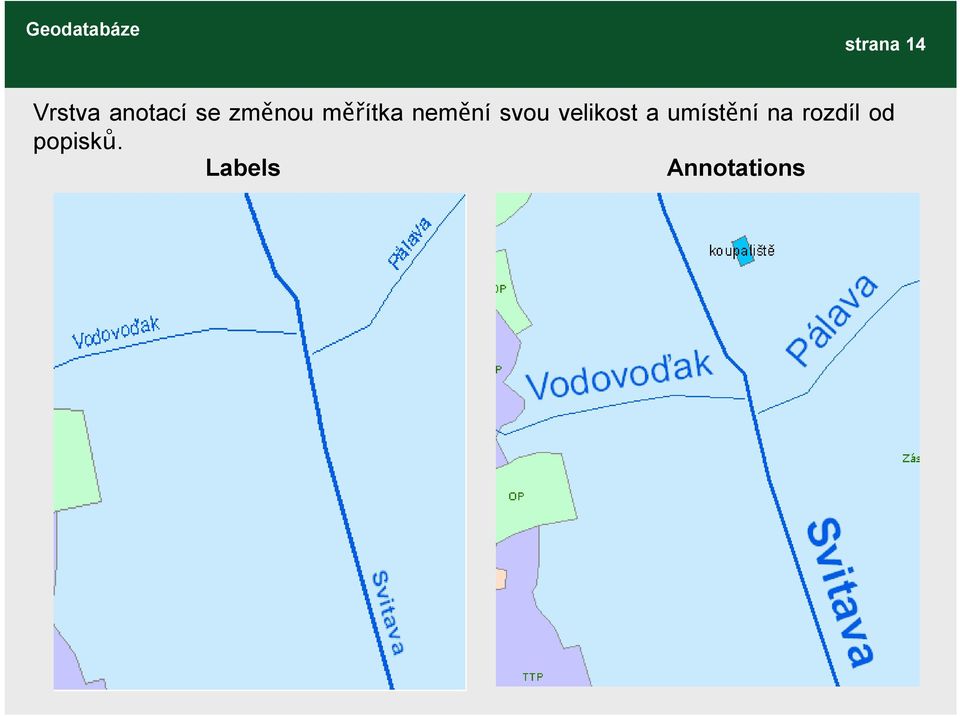

14 strana 14 Vrstva anotací se změnou měřítka nemění svou velikost a umístění na rozdíl od popisků. Labels Annotations

15 strana 15 Anotace jsou vektory. Pro jejich změnu je zapotřebí spustit editaci. Výběr editovaného prvku se provádí ikonkou Edit Annotation Tool. Změnit lze velikost, font písma a natočení, samozřejmě i atributy v tabulce.

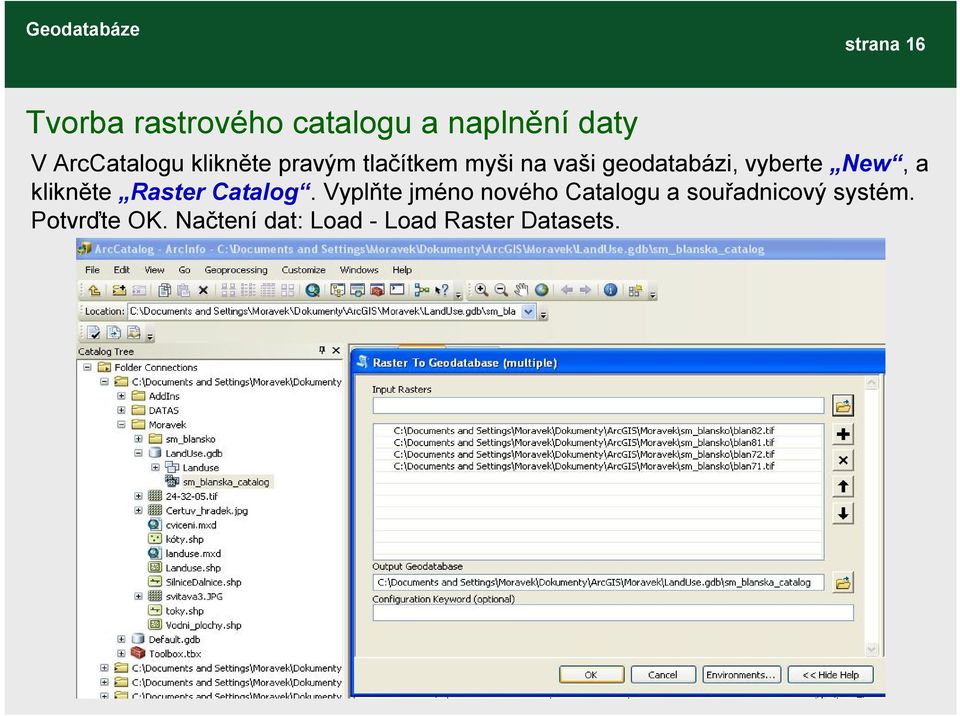

16 strana 16 Tvorba rastrového catalogu a naplnění daty V ArcCatalogu klikněte pravým tlačítkem myši na vaši geodatabázi, vyberte New, a klikněte Raster Catalog. Vyplňte jméno nového Catalogu a souřadnicový systém. Potvrďte OK. Načtení dat: Load - Load Raster Datasets.

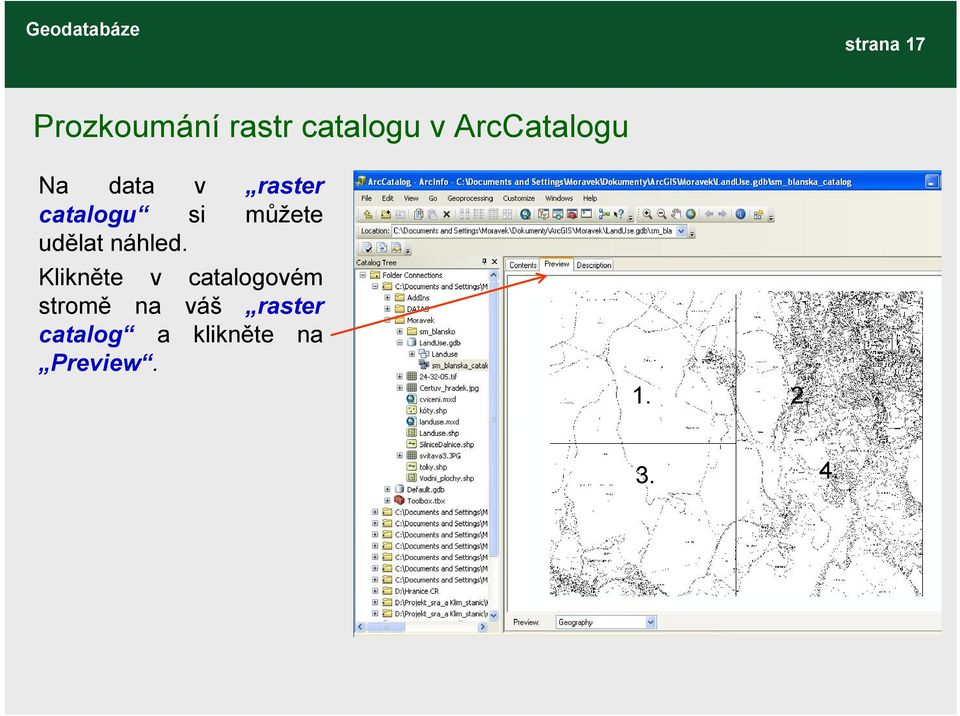

17 strana 17 Prozkoumání rastr catalogu v ArcCatalogu Na data v raster catalogu si můžete udělat náhled. Klikněte v catalogovém stromě na váš raster catalog a klikněte na Preview

18 strana 18 Správa jednotlivých map v catalogu Přepněte se do obsahové tabulky (Contents). Můžete si všimnout dvou tlačítek - jednoho vpravo a druhého dole. Klikněte na tlačítko Query Builder. Vytvořte dotaz na obrázku a klikněte na Selection.

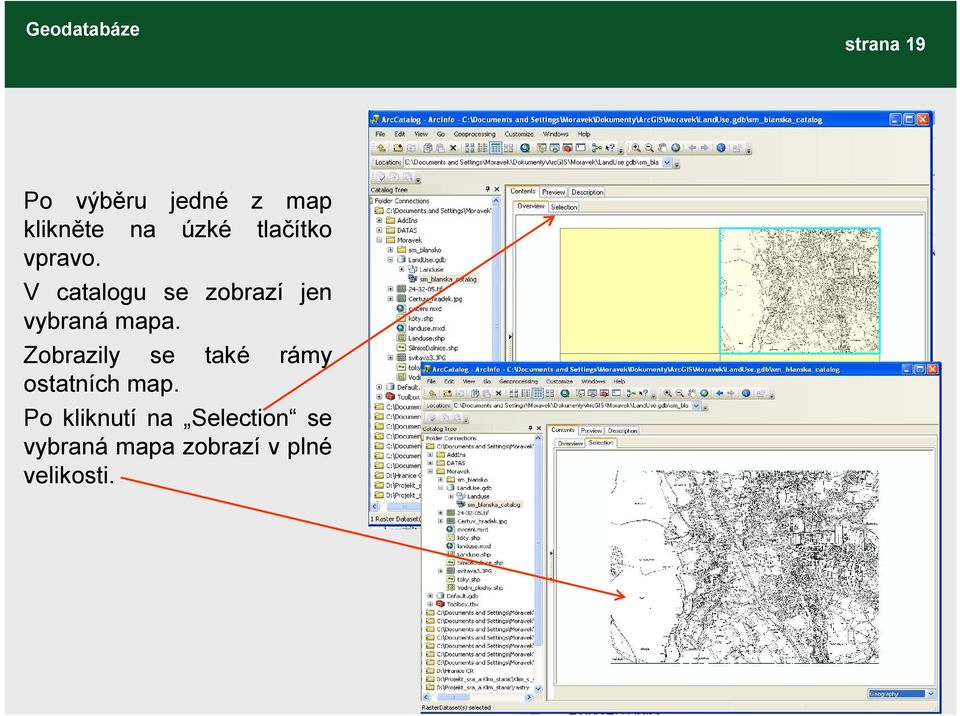

19 strana 19 Po výběru jedné z map klikněte na úzké tlačítko vpravo. V catalogu se zobrazí jen vybraná mapa. Zobrazily se také rámy ostatních map. Po kliknutí na Selection se vybraná mapa zobrazí v plné velikosti.

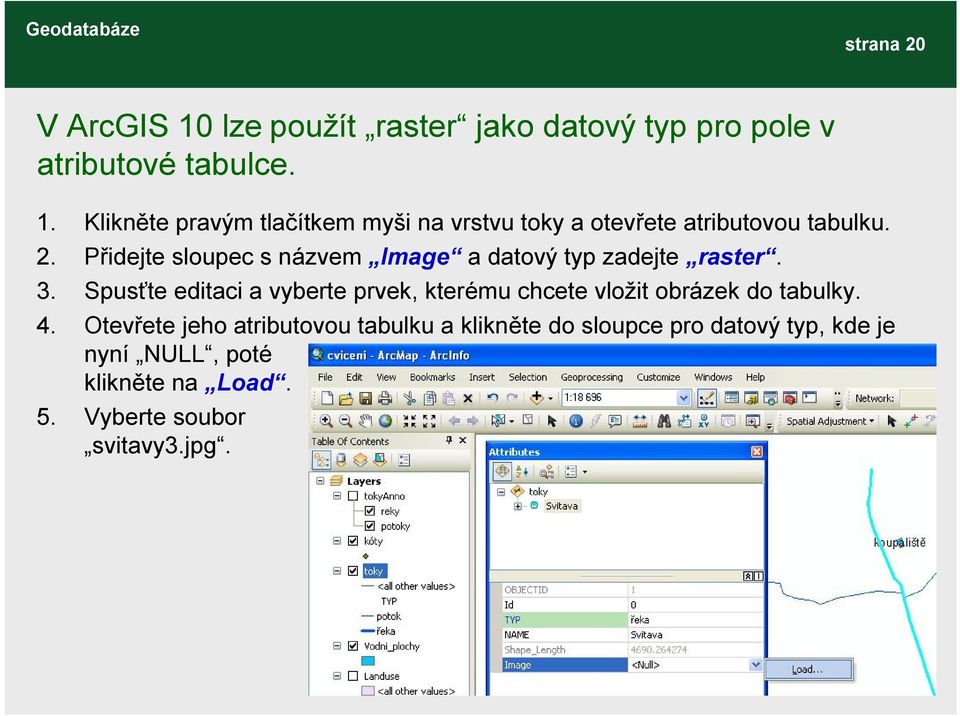

20 strana 20 V ArcGIS 10 lze použít raster jako datový typ pro pole v atributové tabulce. 1. Klikněte pravým tlačítkem myši na vrstvu toky a otevřete atributovou tabulku. 2. Přidejte sloupec s názvem Image a datový typ zadejte raster. 3. Spusťte editaci a vyberte prvek, kterému chcete vložit obrázek do tabulky. 4. Otevřete jeho atributovou tabulku a klikněte do sloupce pro datový typ, kde je nyní NULL, poté klikněte na Load. 5. Vyberte soubor svitavy3.jpg.

21 strana 21 Náhled obrázku uloženého v tabulce
