1 Nové laboratoře pro ČVUT 2014 NOVÉ LABORATOŘE PRO ČVUT zimní semestr 2014 atelier Lábus Atelier Lábus Helena I Letní Suchá semestr 2014 Helena Suchá SPOLEČNÉ LABORATOŘE ČVUT

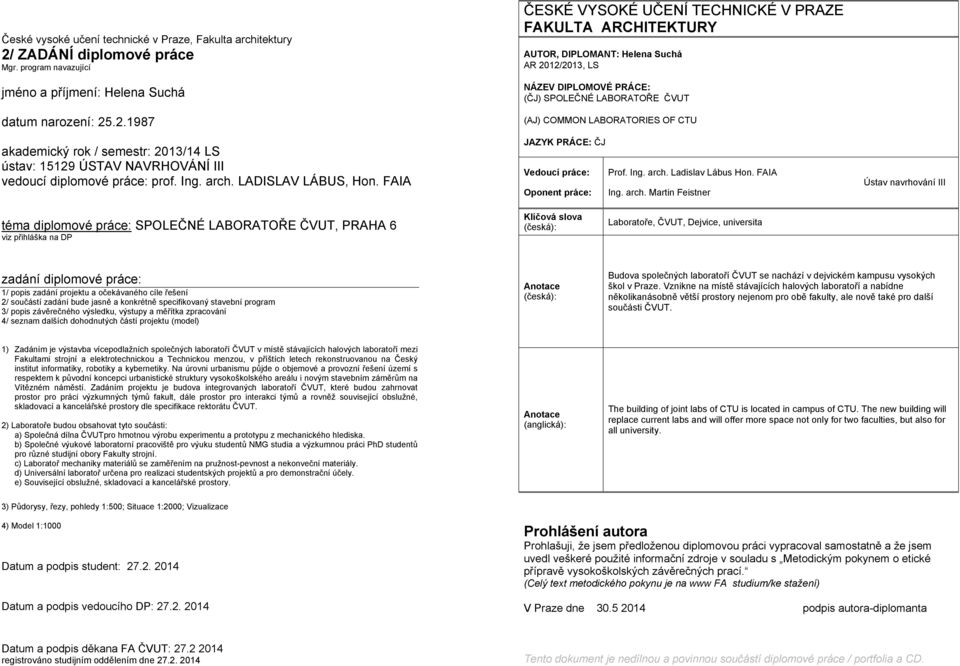

2 České vysoké učení technické v Praze, Fakulta architektury 2/ ZADÁNÍ diplomové práce Mgr. program navazující jméno a příjmení: Helena Suchá datum narození: akademický rok / semestr: 2013/14 LS ústav: ÚSTAV NAVRHOVÁNÍ III vedoucí diplomové práce: prof. Ing. arch. LADISLAV LÁBUS, Hon. FAIA ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: Helena Suchá AR 2012/2013, LS NÁZEV DIPLOMOVÉ PRÁCE: (ČJ) SPOLEČNÉ LABORATOŘE ČVUT (AJ) COMMON LABORATORIES OF CTU JAZYK PRÁCE: ČJ Vedoucí práce: Oponent práce: Prof. Ing. arch. Ladislav Lábus Hon. FAIA Ing. arch. Martin Feistner Ústav navrhování III téma diplomové práce: SPOLEČNÉ LABORATOŘE ČVUT, PRAHA 6 viz přihláška na DP Klíčová slova (česká): Laboratoře, ČVUT, Dejvice, universita zadání diplomové práce: 1/ popis zadání projektu a očekávaného cíle řešení 2/ součástí zadání bude jasně a konkrétně specifikovaný stavební program 3/ popis závěrečného výsledku, výstupy a měřítka zpracování 4/ seznam dalších dohodnutých částí projektu (model) Anotace (česká): Budova společných laboratoří ČVUT se nachází v dejvickém kampusu vysokých škol v Praze. Vznikne na místě stávajících halových laboratoří a nabídne několikanásobně větší prostory nejenom pro obě fakulty, ale nově také pro další součásti ČVUT. 1) Zadáním je výstavba vícepodlažních společných laboratoří ČVUT v místě stávajících halových laboratoří mezi Fakultami strojní a elektrotechnickou a Technickou menzou, v příštích letech rekonstruovanou na Český institut informatiky, robotiky a kybernetiky. Na úrovni urbanismu půjde o objemové a provozní řešení území s respektem k původní koncepci urbanistické struktury vysokoškolského areálu i novým stavebním záměrům na Vítězném náměstí. Zadáním projektu je budova integrovaných laboratoří ČVUT, které budou zahrnovat prostor pro práci výzkumných týmů fakult, dále prostor pro interakci týmů a rovněž související obslužné, skladovací a kancelářské prostory dle specifikace rektorátu ČVUT. 2) Laboratoře budou obsahovat tyto součásti: a) Společná dílna ČVUTpro hmotnou výrobu experimentu a prototypu z mechanického hlediska. b) Společné výukové laboratorní pracoviště pro výuku studentů NMG studia a výzkumnou práci PhD studentů pro různé studijní obory Fakulty strojní. c) Laboratoř mechaniky materiálů se zaměřením na pružnost-pevnost a nekonveční materiály. d) Universální laboratoř určena pro realizaci studentských projektů a pro demonstrační účely. e) Související obslužné, skladovací a kancelářské prostory. Anotace (anglická): The building of joint labs of CTU is located in campus of CTU. The new building will replace current labs and will offer more space not only for two faculties, but also for all university. 3) Půdorysy, řezy, pohledy 1:500; Situace 1:2000; Vizualizace 4) Model 1:1000 Datum a podpis student: Datum a podpis vedoucího DP: Prohlášení autora Prohlašuji, že jsem předloženou diplomovou práci vypracoval samostatně a že jsem uvedl veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací. (Celý text metodického pokynu je na www FA studium/ke stažení) V Praze dne podpis autora-diplomanta Datum a podpis děkana FA ČVUT: registrováno studijním oddělením dne Tento dokument je nedílnou a povinnou součástí diplomové práce / portfolia a CD.

3 SPOLEČNÉ LABORATOŘE ČVUT VÝVOJ URBANISMU LOKALITY Pražské Dejvice jsou urbanistickým počinem postaveným dle návrhu architekta Antonína Engela. Původní návrh v sobě nezapře klasicistní tradici. Prostorovým středem je Vítězné náměstí, které je dnes bohužel běžnému chodci velmi špatně přístupné, jeho střed, z něhož je možné vnímat téměř nekonečně dlouhé ulice, je určen tramvajové křižovatce. Původní koncepce počítala s otevřením středu náměstí lidem, přiznávala ho životu a ne dopravě, v jeho středu se měl nacházet dominantní prvek, jakási tečka v průhledech z ulic. Jedním z nejstěžejnějších aspektů návrhu byla existence studentského kampusu a jeho napojení na Vítězné náměstí monumentálním vítězným obloukem, který rámoval budovu rektorátu navrhovanou do míst dnešní fakulty stavební. Studentský kampus byl dokončen jen z poloviny a nadešla šedesátá léta, která následovala funkcionalistickou tradici. Ze soutěže na stavbu fakult vyšel jako vítězný návrh koncept architekta Čermáka. Koncept respektuje hlavní osu kampusu Technickou ulici. Dispoziční a prostorový princip objektů je velmi striktně racionální, hlavní podélná budova na sebe navazuje příčná křídla a přednáškové sály se vstupy, vzniká tak hřebínkový typ domu s polodvory otočenými do ulice. Protože je kampus velmi specifický typ urbánní struktury, jsou tyto polodvory s vnitřními rohy do prostoru ulic přípustné. Polodvory ulici neumrtvují, dodávají jí rekreační ráz. Se stavbou fakult bylo nutné vystavět budovy laboratoří, ty jsou však z pohledu kvality městských prostorů, které vytvářejí, problematickou kapitolou. Budova současných laboratoří necitlivě rozrušuje Engelovu koncepci. Flemingovo náměstí, které mělo být vizuálně napojené na čelní blok Vítězného náměstí, je prostorově neukončené. Protiváhou Ústavu organické chemie a biochemie je tak vnitřní roh současných laboratoří, který se spíše než jako záměr jeví jako v projektu vyšlá náhoda. Příkladem naprosto nevhodných prostor ve městě je ulice mezi laboratořemi a modrou menzou. Tato brázda mezi deskovým objektem, který patří spíše do sídlištní krajiny a laboratořemi je navíc víceúrovňová. Horní úroveň je určena pro parkoviště a ta spodní přibližně o metr níže je určena chodcům. Vzniká tak prostor, který je vyloženou pastí, má 150 metrů na délku a nejsou do něj otočena žádná okna. Velikost neprostupného území, které vytvářejí fakulty s laboratořemi je téměř dvojnásobná ve srovnání s Engelovým konceptem Dejvic. Na druhou stranu je v Dejvicích velmi cizorodá přítomnost deskového objektu menzy, který má ulice z obou stran. V současné době je vydáno stavební povolení na přestavbu menzy a dostavbu objektu v jižním předpolí menzy směrem k Vítěznému náměstí. Nárožní objekt je přibližně 10- podlažní (36,6m), přináší městskou dominantu do míst, kde se jeví nadbytečná. Výrazné objekty by měly vzniknout v čele Vítězného náměstí, při vstupu do studentského kampusu. Projekt nové budovy ČIRK je již zahájen a je v projektu respektován Dejvice před zástavbou 1959 nerealizovaná varianta 1960 současná situace

4

5 NAVRHOVANÁ BUDOVA A VZAH K URBANISMU Současné požadavky FS a FEL na plochy laboratoří jsou daleko vyšší, než je současná budova schopna splnit. Její eventuální nástavba je de facto nemožná ze statických důvodů, proto bude objekt nahrazen novým. Navrhované laboratoře se snaží vyrovnat s velmi nesourodým územím, snaží se navázat na Engelovu koncepci a zároveň na hřebínkový typ domu FS a FEL. Nejzásadnějším konceptem projektu je vytvoření nové ulice mezi těmito fakultami a navrhovaným objektem, díku tomu dojde k minimalizaci neprostupnosti areálu fakult a laboratoří. Vytvořením této ulice je stvrzeno solitérní postavení fakult oddělených od laboratoří. Objekt vytváří skutečnou uliční frontu na Flemingovu náměstí, a je tak důstojnou protiváhou ústavu biochemie. Původní Engelova osa mířící z Vítězného náměstí ke vstupu do ústavu biochemie, která je dnes geometricky přeťata traktem fakulty elektrotechnické, je v návrhu respektována leží na ní hlavní vstup do objektu. Projekt ctí umístění laboratoře velmi vysokého napětí (kvádr bez oken obložený modrou mozaikou), protože dnešní územní plán by její novou stavbu již nedovoloval. Mezi modrou menzou a laboratořemi zůstává ulice už jen jako obslužná a zásobovací. Nový objekt je oproti stávajícím laboratořím odsunut o několik metrů od modré menzy z důvodů rozšíření jejího traktu v přestavbě. Hmotové, architektonické, a dispoziční řešení Nové laboratoře sestávají z vnějšího pásu lehkých laboratoří a učeben, tento čtyřpodlažní trakt kopíruje obrys pozemku v ulici Velflíkově, na Flemigovu náměstí a v nové ulici mezi laboratořemi a FS a FEL. Takto vymezený dvůr je určen pro těžké laboratoře. Hlavní vstup do objektu je otočen na Flemingovo náměstí, které by mělo stavbou domu částečně ožít a získat na důležitosti a to platí i naopak. Pro dům je dobré mít vstup obrácený do náměstí. Před dům je navržena zastávka autobusu, lze potom přepokládat, že mnoho studentů přijede přímo sem. Druhý vstup je otočen k výstupu z metra. Těžké laboratoře jsou halový, snadno předělitelný, a proto i univerzální prostor, který je možné operativně proměňovat přesně podle aktuálních požadavků fakult. Protože se v těchto prostorech budou nacházet různé technologie, je potřeba zamezit přenášení vibrací, a proto není možné laboratoře podsklepit. Podzemní garáže se nacházejí jen pod traktem při nové ulici a pod ní. Celý objekt je v úrovni 3np napojen na FS a FEL můstky. Můstek také spojuje objekt s laboratoří velmi vysokého napětí, obdobně je možné dům propojit s nárožním budoucím objektem rekonstruované menzy při Velflíkově ulici. Architektura domu vychází z jeho funkce. Estetiku domu vytváří krása jeho konstrukce. Estetický princip domu je promítnutím racionální úvahy o konstrukcích, modulech a univerzalitě budovy. Na budově by mělo už zvenku být patrné, co se skrývá uvnitř, proto je dům tak technicistní, tak konstruktivistický. Významným prvkem, architektonickou značkou jsou mohutné ocelové rámy s diagonálním zavětrováním. V celém domě je patrný rastr vycházející z modulu 2,85m. Určení modulu je závislé na budově FS a FEL, na osových vzdálenostech jejich traktů, tak aby mohlo dojít k propojení obou objektů můstky. Přiznání modulu na fasádě je princip, který se objevuje právě i na FS a FEL. Pro projekt byla zásadní práce se světlem, proto hloubka žádné z lehkých laboratoří nepřekračuje 8 metrů. Všechny chodby jsou osvětlené buď bočně v dvojtraktech, nebo skrze střešní světlíky ve vstupním trojtraktu. Ve vstupním křídle vzniká atrium, skrze nějž proniká světlo až do přízemí. Těžké laboratoře jsou osvětleny čtvercovými lucernovými světlíky. Nosná konstrukce domu je ocelová v základním modulu 8,55 m v lehkých laboratořích, v těžkých laboratořích je modul dvojnásobný, tj. 17,1 m. POHLED Z FAKULTY ARCHITEKTURY

6 Velflíkova Studnetská SCHEMA HLAVNÍCH URBANISTICKÝCH OS, NAPOJENÍ NA FAKULTY Jugoslávských partyzánů Technická Šolínova SCHEMA MOŽNÉHO UMÍSTĚNÍ ULICE, OBJEKTY OMEZUJÍCÍ NÁVRH SITUACE SCHEMA ODSTUPŮ VYPLÍVAJÍCÍ Z URBANISMU DEJVIC

7 PŮDORYS 1PP 0.01 SKLAD 0.02 SKLAD 0.03 SKLAD 0.04 SKLAD 0.05 SKLAD 0.06 SKLAD 0.07 SKLAD 0.08 SKLAD 0.09 SKLAD 0.10 SKLAD 0.11 SKLAD 0.12 SKLAD 0.13 SKLAD 0.14 SKLAD 0.15 SKLAD 0.16 SKLAD 0.17 SKLAD 0.18 SKLAD 0.19 GARÁŽE

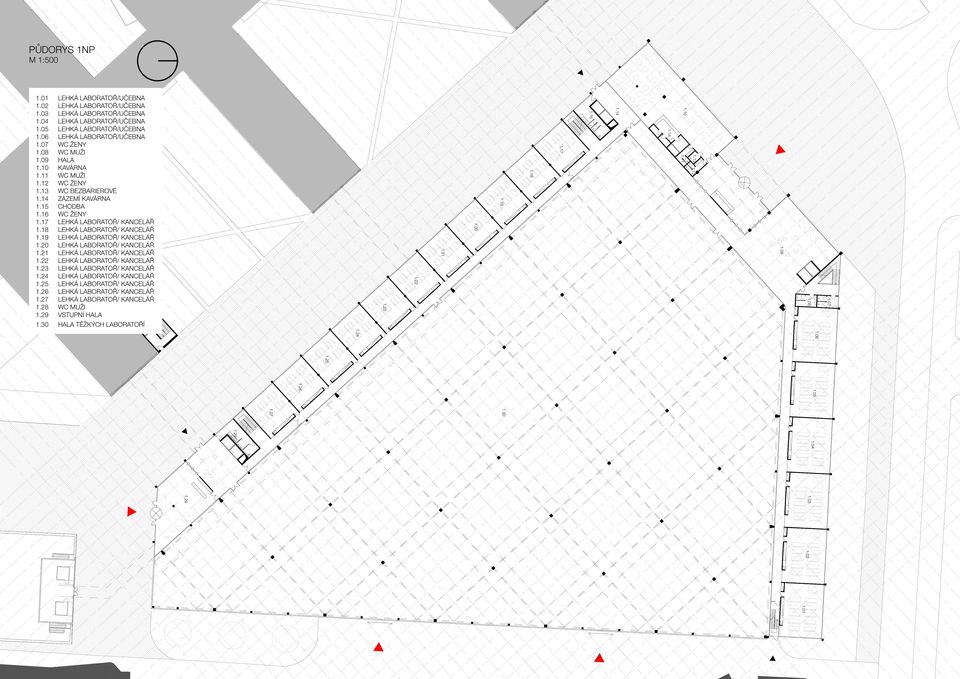

8 PŮDORYS 1NP 1.01 LEHKÁ LABORATOŘ/UČEBNA 1.02 LEHKÁ LABORATOŘ/UČEBNA 1.03 LEHKÁ LABORATOŘ/UČEBNA 1.04 LEHKÁ LABORATOŘ/UČEBNA 1.05 LEHKÁ LABORATOŘ/UČEBNA 1.06 LEHKÁ LABORATOŘ/UČEBNA 1.07 WC ŽENY 1.08 WC MUŽI 1.09 HALA 1.10 KAVÁRNA 1.11 WC MUŽI 1.12 WC ŽENY 1.13 WC BEZBARIEROVÉ 1.14 ZÁZEMÍ KAVÁRNA 1.15 CHODBA 1.16 WC ŽENY 1.17 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.18 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.19 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.20 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.21 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.22 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.23 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.24 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.25 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.26 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.27 LEHKÁ LABORATOŘ/ KANCELÁŘ 1.28 WC MUŽI 1.29 VSTUPNÍ HALA HALA TĚŽKÝCH LABORATOŘÍ

9 PŮDORYS 2NP LEHKÁ LABORATOŘ/UČEBNA 2.02 LEHKÁ LABORATOŘ/UČEBNA 2.03 LEHKÁ LABORATOŘ/UČEBNA 2.04 LEHKÁ LABORATOŘ/UČEBNA 2.05 LEHKÁ LABORATOŘ/UČEBNA 2.06 LEHKÁ LABORATOŘ/UČEBNA 2.07 WC ŽENY 2.08 WC MUŽI 2.09 KANCELÁŘ 2.10 KANCELÁŘ 2.11 KANCELÁŘ 2.12 KANCELÁŘ 2.13 KANCELÁŘ 2.14 KANCELÁŘ 2.15 ZASEDACÍ MÍSTNOST 2.16 ZASEDACÍ MÍSTNOST 2.17 KUCHYŇKA 2.18 ARCHIV 2.19 ARCHIV 2.20 RESPIRIUM 2.21 TISKOVÉ CENTRUM 2.22 ARCHIV 2.23 WC ŽENY 2.24 LEHKÁ LABORATOŘ 2.25 LEHKÁ LABORATOŘ 2.26 LEHKÁ LABORATOŘ 2.27 LEHKÁ LABORATOŘ 2.28 LEHKÁ LABORATOŘ 2.29 LEHKÁ LABORATOŘ 2.30 LEHKÁ LABORATOŘ 2.31 LEHKÁ LABORATOŘ 2.32 LEHKÁ LABORATOŘ 2.33 LEHKÁ LABORATOŘ 2.34 LEHKÁ LABORATOŘ 2.35 WC ŽENY 2.36 LEHKÁ LABORATOŘ 2.37 LEHKÁ LABORATOŘ

10 PŮDORYS 3NP LEHKÁ LABORATOŘ/UČEBNA 3.02 LEHKÁ LABORATOŘ/UČEBNA 3.03 LEHKÁ LABORATOŘ/UČEBNA 3.04 LEHKÁ LABORATOŘ/UČEBNA 3.05 LEHKÁ LABORATOŘ/UČEBNA 3.06 LEHKÁ LABORATOŘ/UČEBNA 3.07 WC ŽENY 3.08 WC MUŽI 3.09 KANCELÁŘ 3.10 KANCELÁŘ 3.11 KANCELÁŘ 3.12 KANCELÁŘ 3.13 KANCELÁŘ 3.14 KANCELÁŘ 3.15 ZASEDACÍ MÍSTNOST 3.16 ZASEDACÍ MÍSTNOST 3.17 KUCHYŇKA 3.18 KANCELÁŘ 3.19 KANCELÁŘ 3.20 KANCELÁŘ 3.21 KANCELÁŘ 3.22 KANCELÁŘ 3.23 WC ŽENY 3.24 LEHKÁ LABORATOŘ 3.25 LEHKÁ LABORATOŘ 3.26 LEHKÁ LABORATOŘ 3.27 LEHKÁ LABORATOŘ 3.28 LEHKÁ LABORATOŘ 3.29 LEHKÁ LABORATOŘ 3.30 LEHKÁ LABORATOŘ 3.31 LEHKÁ LABORATOŘ 3.32 LEHKÁ LABORATOŘ 3.33 LEHKÁ LABORATOŘ 3.34 LEHKÁ LABORATOŘ 3.35 WC ŽENY 3.36 LEHKÁ LABORATOŘ 3.37 LEHKÁ LABORATOŘ

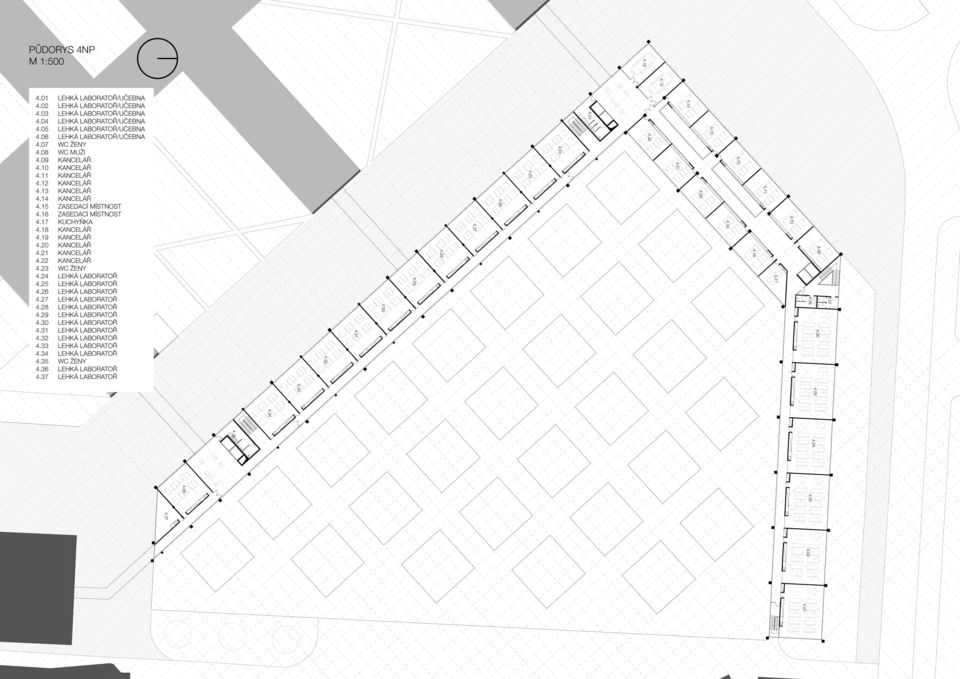

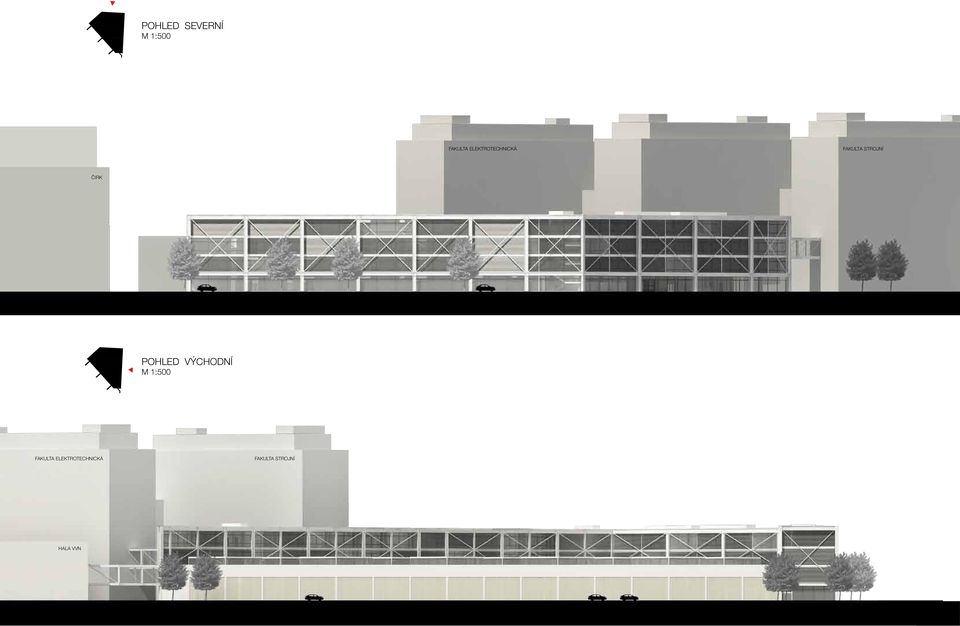

11 PŮDORYS 4NP LEHKÁ LABORATOŘ/UČEBNA 4.02 LEHKÁ LABORATOŘ/UČEBNA 4.03 LEHKÁ LABORATOŘ/UČEBNA 4.04 LEHKÁ LABORATOŘ/UČEBNA 4.05 LEHKÁ LABORATOŘ/UČEBNA 4.06 LEHKÁ LABORATOŘ/UČEBNA 4.07 WC ŽENY 4.08 WC MUŽI 4.09 KANCELÁŘ 4.10 KANCELÁŘ 4.11 KANCELÁŘ 4.12 KANCELÁŘ 4.13 KANCELÁŘ 4.14 KANCELÁŘ 4.15 ZASEDACÍ MÍSTNOST 4.16 ZASEDACÍ MÍSTNOST 4.17 KUCHYŇKA 4.18 KANCELÁŘ 4.19 KANCELÁŘ 4.20 KANCELÁŘ 4.21 KANCELÁŘ 4.22 KANCELÁŘ 4.23 WC ŽENY 4.24 LEHKÁ LABORATOŘ 4.25 LEHKÁ LABORATOŘ 4.26 LEHKÁ LABORATOŘ 4.27 LEHKÁ LABORATOŘ 4.28 LEHKÁ LABORATOŘ 4.29 LEHKÁ LABORATOŘ 4.30 LEHKÁ LABORATOŘ 4.31 LEHKÁ LABORATOŘ 4.32 LEHKÁ LABORATOŘ 4.33 LEHKÁ LABORATOŘ 4.34 LEHKÁ LABORATOŘ 4.35 WC ŽENY 4.36 LEHKÁ LABORATOŘ 4.37 LEHKÁ LABORATOŘ
