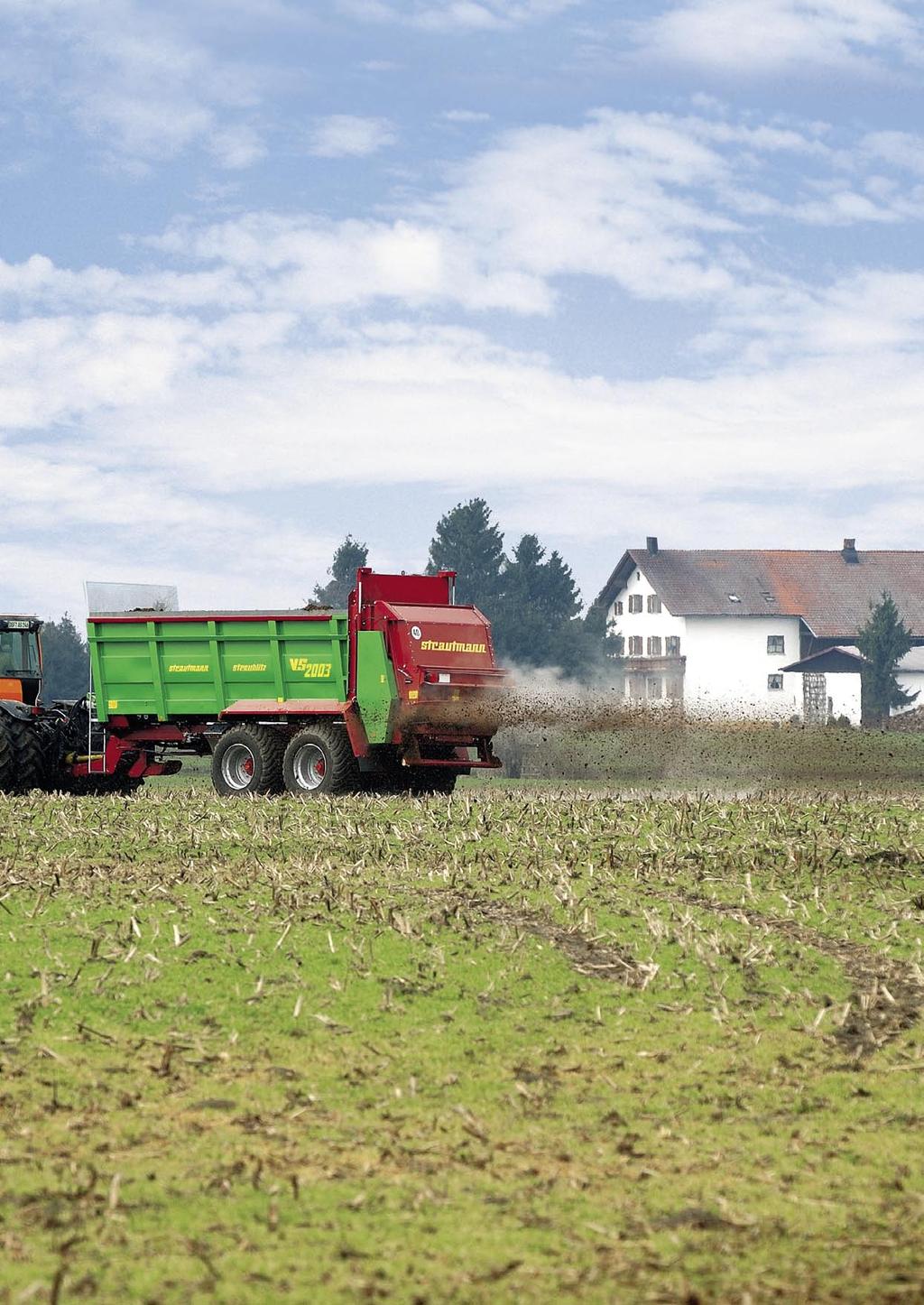

1 Univerzální rozmetadlo statkových hnojiv VS10E -VS 2003

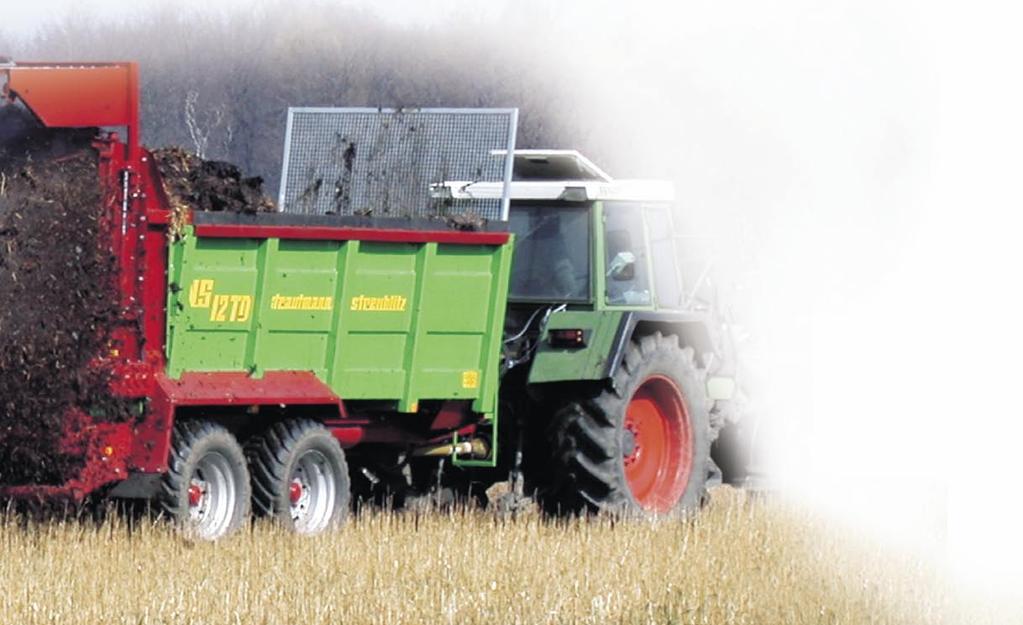

2 Univerzální rozmetadla Strautmann jsou vyvinuty speciálně pro náročné nasazení v podnicích služeb a pro větší farmy a jsou vhodné pro všechny druhy rozmetaných materiálů. Vyniká spolehlivostí, nenáročnou údržbou a nízkým opotřebením. Díky různým druhům rozmetacího ústrojí a široké využitelnosti na různé druhy hnojiv nabízí Strautmann pro každý podnik s individuálními podmínkami vhodný stroj. Univerzální rozmetadlo pro podniky služeb a velké podniky 1. Velké řetězové pastorky Nečistoty, které uváznou na dopravníku, jsou díky namontované stěrce odstraněny. 4. Podlahový dopravník Rozmetadla VS 10E-VS 12 TD jsou sériově vybavena dvouřetězovým podlahovým dopravníkem s průměrem článku 13 mm. Na přání lze namontovat čtyřřetězový podlahový dopravník. U typů VS 1203 E-L až VS 2003 je v serii čtyřřetězový podlahový dopravník s průměrem článku 14 mm. 2. Podlahový dopravník s plochým článkovým řetězem Na přání lze na VS 1203 E-L VS 2003 namontovat také plochý článkový řetěz kovaný v zápustce. 3. Malé opotřebení díky velkému průměru řetězových pastorků V důsledku velkého průměru řetězových pastorků se zmenšuje úhel zahnutí řetězu podlahového dopravníku o 20%. To má odpovídající dopad na opotřebení. Mimoto je v záběru více řetězových ok. 5. Pohon podlahového dopravníku Sériově jsou všechny typy rozmetadel vybaveny hydraulickým pohonem podlahového dopravníku. Robustní převodovka pohonu je vyvinuta pro velké zatížení a zajišťuje spolehlivý a rovnoměrný přísun materiálu k rozmetacímu ústrojí.

3 7. Ocelová korba Bočnice celoocelové vany jsou z jednoho kusu a zajišťují samonosné konstrukci enormní stabilitu. Podlaha je po celé délce k bočnicím přivařena. Toto zabraňuje protékání agresivních materiálů. 8. Manuální ovládání U rozmetadel typu VS 10 E VS 12 TD je ovládání rychlosti posuvu podlahového dopravníku umístěno na oji. Všechny ostatní funce se ovládají pomocí hydraulických vývodů traktoru. Na přání lze stroj vybavit elektrohydraulickým komfortním ovládáním. 9. Komfortní ovládání Typy VS 1203 E-L až VS 2003 sériově vybaveny elektrohydraulickou proporcionální regulací rychlosti podlahového dopravníku. Na přání je možno do elektrohydraulického dálkového ovládání integrovat další funkce. 6. Napnutí podlahového dopravníku Dobře přístupné automatické napínání podlahového dopravníku umožňuje jeho jednoduchou vizuální kontrolu. Dodatečné napnutí řetězu tak lze v případě potřeby provést velmi rychle bez padání nečistot na hlavu. Správné napnutí je předpokladem pro dlouhou životnost řetězů. 10. Hydraulická opěrná noha Rozmetadla VS 1203 E-L až VS 2003 jsou sériově vybavena centrální a pod strojem umístěnou hydraulickou opěrnou nohou. Tato se sklápí dozadu a zachovává velkou světlou výšku. Velká opěrná plocha umožňuje odstavení i naloženého stroje.

4 Rozmetadly VS 10 E VS 2003 zavádí Strautmann ryze nový rozměr universálního rozmetadla. Tato universálnost pro všechny druhy rozmetaného materiálu, bohatá sériová výbava a široká škála volitelné výbavy, vytváří profesionální řešení pro zemědělství a podnikání ve službách. Dobré rozdrobení přesnější dávkování 11. Dvouválcové rozmetací ústrojí Rozmetadla VS 10 E VS 12 TD lze vybavit dvouválcovým rozmetacím ústrojím. Válce jsou osazeny agresivními širokými prsty, které jsou schopny rozprostřít materiál od šířky 2,5m. 14. Stabilní pohon rozmetacího ústrojí Horizontální segmentové válce jsou poháněny stabilními válečkovými řetězy (dole 1¼ a nahoře 1 ). 12. Rozmetací ústrojí se segmentovými válci U dvoutalířového rozmetacího ústrojí se materiál dávkuje pomocí dvou segmentových válců s našroubovanými, výměnnými prsty a padá na dva rozmetací kotouče, které rozprostírají materiál dozadu a do stran Čtyřválcové rozmetací ústrojí Čtyři agresivní válce s výškou 1,46 m umožňují rychlé vyprazdňování. Našroubované, výměnné prsty z vysokopevnostní oceli rozhazují stejnoměrně materiál na vzdálenost 8 m. Dvoutalířový agregát na široké rozmetání Dva rozmetací talíře jsou vybaveny vždy 4 přestavitelnými metacími lopatkami. Opotřebitelné součásti jsou vyhotoveny z vysoce jakostního materiálu a jsou připevněny šrouby kvůli snadné výměně. Tvarem a umístěním metacích lopatek se dosahuje šířky rozmetání až 24 m.

5 Kontrola otáček Palcová spojka pro rozmetací válce Rozvodovka pro dvoutalířové rozmetací ústrojí Převodovka talířů Kontrola otáček - levý rozmetací talíř Volnoběžná spojka Hlavní převodovka Palcové spojky rozmetacích talířů Převodovka talířů Kontrola otáček - pravý rozmetací talíř Stabilní pohon s integrovanou ochranou Těžké podmínky v zemědělství, zvláště při práci ve službách, vyžadují robustní a maximálně bezúdržbový pohon jištěný proti přetížení. U dvoutalířového rozmetacího ústrojí je každý talíř, stejně tak segmentové válce, jednotlivě jištěny spojkami. (U typů VS 10 E VS 12 TD výbava na přání). Kontrola otáček Dalším jištěním pohonu proti poškození je sledování otáček jednotlivých komponentů pohonu. (U VS 1203 E-L VS 2003 seriově). Při zastavení jednoho nebo více komponentů rozmetacího ústrojí dojde díky palcovým spojkám k slyšitelnému a na ovládacím pultu k viditelnému alarmu. Zároveň dojde k automatickému zastavení podlahového dopravníku. Výhody Šroubované rozmetací prsty Velký průměr válců podlahového dopravníku VS 1203 E-L-VS 2003 sériově s hydraulickou opěrnou nohou Celoocelová uzavřená vana Sériově s odpružením oje Dobré naložení díky šikmé čelní stěně 13mm průměr článku řetězu u VS 10 E VS 12 TD 14mm průměr článku řetězu u VS 1203 VS 2003 Dlouhé servisní intervaly 90mm vysoká lišta na bočnicích proti poškození Šroubované lišty podlahového dopravníku 17. Hradítko a dávkovací šoupě K přesnému dávkování kalů, kompostů nebo jemného, drobivého materiálu je vhodné rozmetadla s dvoutalířovým rozmetacím ústrojím vybavit hradícím a dávkovacím šoupětem. 18. Ukazatel polohy šoupěte Poloha šoupěte může být kontrolována ukazatelem na čelní straně rozmetadla Zařízení pro hraniční rozmetání Zařízení slouží pro přesné rozmetání materiálu až k hranici pozemku. Ovládání je mechanické nebo hydraulické. Nastavení krytu rozmetacího ústrojí Průchod mezi talířem a krytem rozmetacího ústrojí a místo dopadu rozmetaného materiálu na talíře, lze pro každý konkrétní rozmetaný materiál upravit centrálním přestavením na boku stroje.

6 Pro dosažení maximálního jízdního komfortu a snížení zatížení jsou všechna rozmetadla VS sériově vybavena odpružením oje pro oba směry pohybu oje. Všechny stroje s tandemovou nápravou jsou sériově vybaveny odpružením náprav. Bezpečně přepravovat s optimálním odpružením 20. Jedna náprava Univerzální rozmetadla VS 10 E a VS 1203 E-L jsou vybaveny jednou nápravou. Výhody tohoto řešení jsou nižší pořizovací náklady, nižší vlastní hmotnost stroje, snížená potřeba tahové síly a dobré jízdní vlastnosti na poli. 24. Čtyřpružinový nápravový agregát Tandemová rozmetadla VS 10 TD a VS 12 TD jsou sériově vybavena čtyřpružinovým nápravovým agregátem. Toto řešení zajišťuje dobrý jízdní komfort i při dlouhé jízdě po silnici. 21. Tandemová Boogie náprava Rozmetadla VS 1603 až VS 2003 jsou vybavena tandemovou Boogie nápravou. Tento systém je dobře znám pro své dobré jízdní vlastnosti a také pro dobrou kopíraci terénu. Tento efekt je ještě umocněn asymetrickým uložením náprav a náběhově řízenou zadní nápravou v seriové výbavě. 25. Zdvihatelná náprava pro typy VS 1603 až VS 2003 Při vyložení poloviny nákladu se zhoršují, díky rozložení hmotnosti, jízdní vlastnosti soupravy. K zamezení tohoto efektu může být stroj vybaven hydraulicky ovládanou zdvihací nápravou. 22. Nucené řízení Volitelné nucené řízení zamezuje poškození travnatého povrchu při zatáčení a snižuje opotřebení pneumatik. Dále se znatelně zlepšuje ovladatelnost na úzkých plochách, protože řízení je aktivní i při jízdách vzad. 26. Zavěšení na kouli Výbavou na přání je zavěšení na kouli, které zásadně zlepšuje jízdní vlastnosti a minimalizuje opotřebení. Vytváří tak velké přednosti tohoto spojení Spodní zavěšení Na přání lze všechna rozmetadla vybavit spodním zavěšením. U tandemové nápravy je možné u tohoto řešení navíc domontovat nucené řízení zadní nápravy. Odpružení oje Všechna rozmetadla VS jsou sériově vybavena odpružením oje. Rázy a kmity, obvzláště u naloženého stroje, jsou tímto dobře zachyceny a jízdní komfort se mnohonásobně zvyšuje.

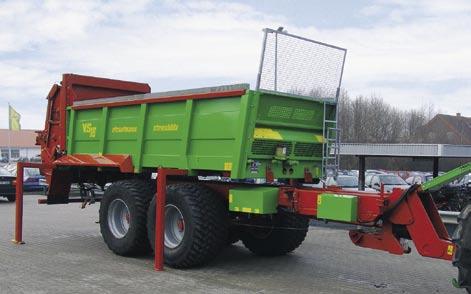

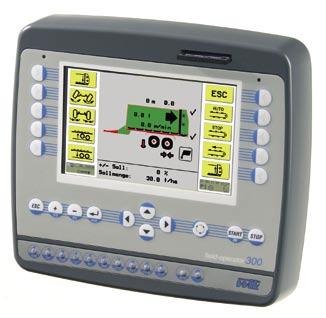

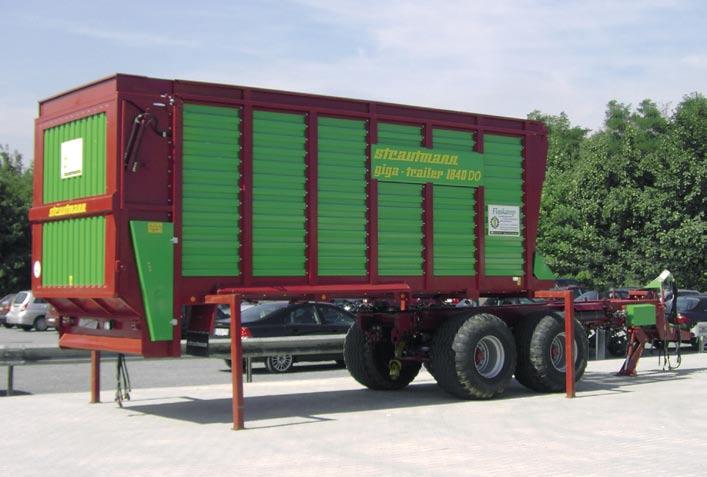

7 Regulace rozmetaného množství Koncept ovládání nejnovější generace Pro univerzální rozmetadla VS poskytuje firma Strautmann elektrohydraulické ovládání s integrovanou regulací rozmetaného množství. Toto řízení stroje, založené na ISO-BUS, se vyznačuje rozsáhlými možnostmi nastavení, kontroly a komfortem při ovládání. Výhody tohoto systemu leží hlavně ve dvou rovinách. První je docílení stejnoměrné a přesné dávky dle požadavků a další je automatická závislost dávky na pojezdové rychlosti a tím plné využití potenciálu soupravy. Základním prvkem pro regulaci dávky je senzor skutečné rychlosti a snímač polohy hradítka. Po zadání požadované hodnoty v m 3 /ha se bude neustále měnit rychlost podlahového dopravníku v závislosti na skutečné pojezdové rychlosti tak, aby bylo dosaženo požadované dávky. Při objednání tohoto systému obdržíte plnohodnotný ISO-BUS terminál nebo můžete využít ISO terminálu, který máte již v traktoru namontovaný. Zjištěné údaje o skutečně zpracovaném množství se ukládají na paměťové kartě a lze je dále zpracovat na PC. Výměnný systém Multi-Cargo Univerzální rozmetadlo VS 2003 lze také dodat na podvozku výměnného systému Multi-Cargo společně s nástavbou Giga- Trailer 1840/1840 DO pro odvoz pořezaného materiálu. Toto řešení zvyšuje efektivitu a využitelnost stroje.

8 Univerzální rozmetadlo statkových hnojiv VS 10E - VS 2003 Тyp VS 10 E VS 10 TD VS 12 TD VS 1203 E-L VS 1603 VS 1803 VS 2003 Celková délka u stroje s: Rozmetacím ústrojím se 2 válci m 7,10 7,10 7, Rozmetacím ústrojím se 4 válci m 7,40 7,40 7,40 7,93 7,94 7,94 8,43 Dvoutalířovým rozmeta. ústrojím m 7,61 7,61 7,61 8,14 8,15 8,15 8,64 Celková šířka m 2,41 2,41 2,41 2,50 2,50 2,50 2,65 Celková výška u stroje s: Rozmetacím ústrojím se 2 válci m 2,86 2,77 2, Rozmetacím ústrojím se 4 válci m 3,10 2,92 2,95 3,27 3,17 3,17 3,28 Dvoutalířovým rozmeta. ústrojím m 3,09 3,00 3,03 3,18 3,17 3,17 3,28 Vnitřní rozměry korby: Délka - 2 válce m 4,90 4,90 4, Délka - 4 válce m 5,00 5,00 5,00 5,53 5,53 5,53 6,03 Délka až po hradítko m 4,32 4,32 4,32 4,85 4,85 4,85 5,35 Šířka m 1,93 1,93 1,93 1,93 1,93 1,93 1,93 Nakládací výška s pneumat. (min) m 2,45 2,38 2,41 2,50 2,50 2,50 2,50 Přípustná celková hmotnost kg Volitelné (u spodního zavěšení) kg Vlastní hmotnost u stroje s: Rozmetacím ústrojím se 2 válci kg Rozmetacím ústrojím se 4 válci kg Dvoutalířovým rozmeta. ústrojím kg Ložný objem až po hradítko m 3 11,5 11,5 11,5 13,0 13,0 13,0 14,5 Ložný objem - 2 válce m 3 13,0 13,0 13, Ložný objem - 4 válce m 3 14,0 14,0 14,0 15,5 15,5 15,5 17,0 Jedna náprava серийно - - серийно Tandemová náprava - серийно серийно - серийно серийно серийно Pneumatiky min 500/60-22,5 15/ / /55-22,5 500/60-22,5 500/60-22,5 600/55-22,5 (16 PR) (10 PR) (12 PR) (16 PR) (12 PR) (12 PR) (12 PR) Pneumatiky max 750/50-26,5 550/45-22,5 710/44-22,5 800/45-26,5 710/40-22,5 710/45-26,5 710/45-26,5 (12 PR) (12 PR) (12 PR) (16 PR) (12 PR) (12 PR) (12 PR) Potřebný příkon od kw/koní 66/90 66/90 74/100 88/120 88/120 88/ /150 Vyobrazení, technické údaje a hmotnosti se mohou v důsledku technického pokroku měnit a nejsou proto pro dodávku závazné. Výrobní program 07/2009 B. Strautmann & Söhne GmbH & Co. KG Bielefelder Straße 53 D Bad Laer Tel. +49(0 )54 24/ Fax +49(0 )54 24/ kontakt@strautmann.com Arbo, spol.s r.o. Hřbitovní 757 CZ Klatovy Tel Fax arbo@arbo-kt.cz
