2 Úvod Pro zpracování audiosignálu na počítači potřebujeme vedle programového vybavení i vybavení technické. Pomocí počítače a periferií můžeme zvuk do počítače nahrát, zpracovat jej a následně přehrávat nebo umístit na zvuková média. Do technického vybavení řadíme: mikrofony monitory mixážní pulty zařízení pro záznam zvukové karty

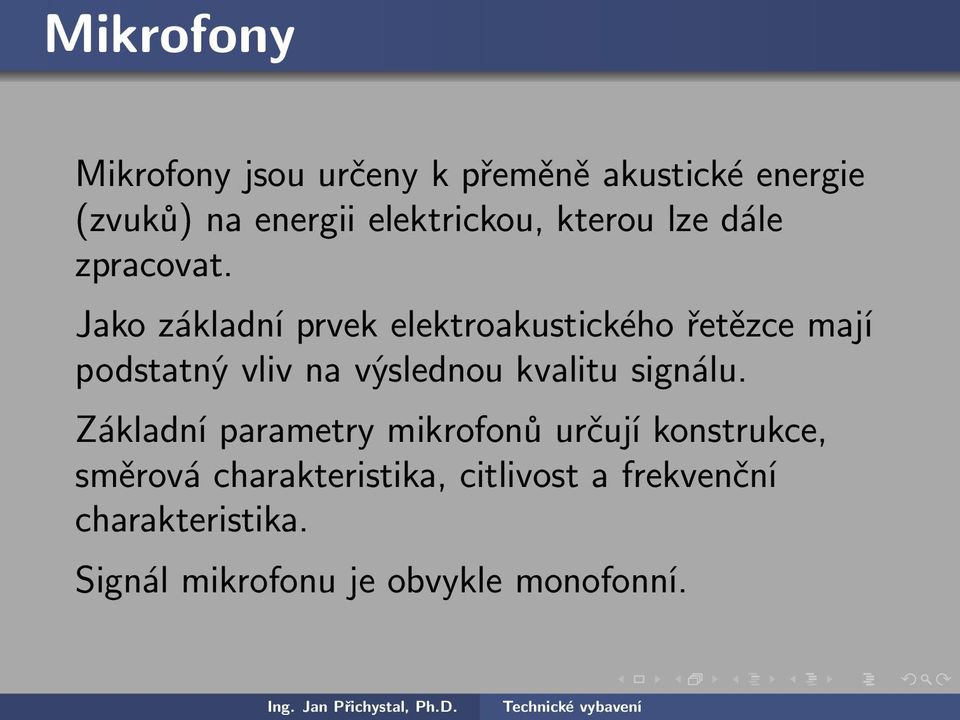

3 Mikrofony Mikrofony jsou určeny k přeměně akustické energie (zvuků) na energii elektrickou, kterou lze dále zpracovat. Jako základní prvek elektroakustického řetězce mají podstatný vliv na výslednou kvalitu signálu. Základní parametry mikrofonů určují konstrukce, směrová charakteristika, citlivost a frekvenční charakteristika. Signál mikrofonu je obvykle monofonní.

4 Konstrukce mikrofonu elektrodynamické (dynamické) nejrozšířenější elektrostatické (kondenzátorové) k jejich napájení je vyžadováno tzv. phantomové napájení piezoelektrické (krystalové) ostatní uhlíkové, elektromagnetické, elektretové

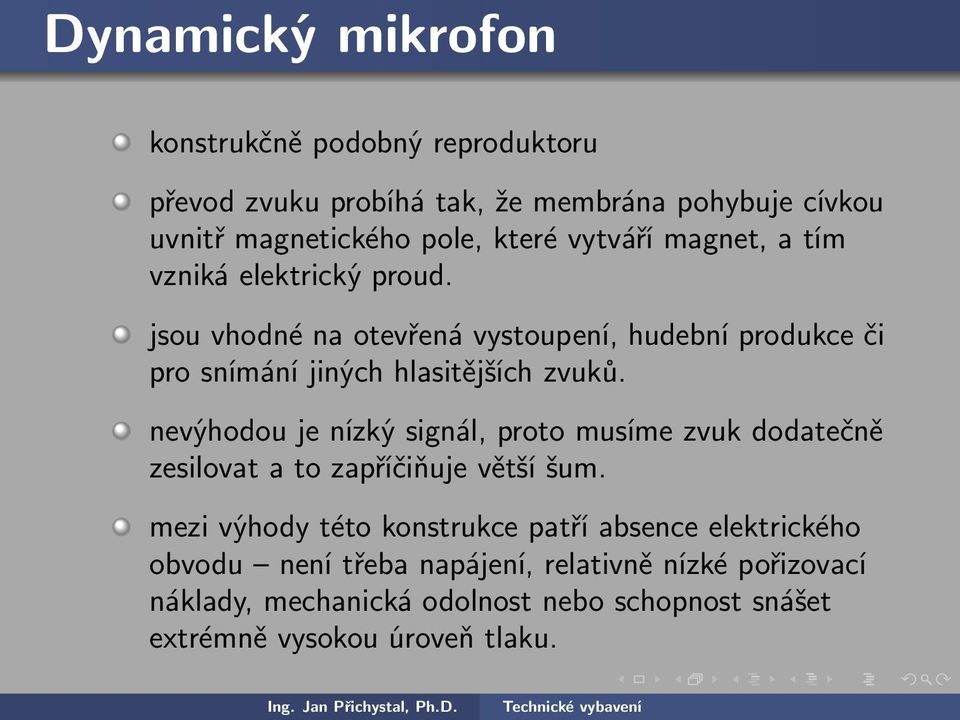

5 Dynamický mikrofon konstrukčně podobný reproduktoru převod zvuku probíhá tak, že membrána pohybuje cívkou uvnitř magnetického pole, které vytváří magnet, a tím vzniká elektrický proud. jsou vhodné na otevřená vystoupení, hudební produkce či pro snímání jiných hlasitějších zvuků. nevýhodou je nízký signál, proto musíme zvuk dodatečně zesilovat a to zapříčiňuje větší šum. mezi výhody této konstrukce patří absence elektrického obvodu není třeba napájení, relativně nízké pořizovací náklady, mechanická odolnost nebo schopnost snášet extrémně vysokou úroveň tlaku.

6 Kondenzátorový mikrofon princip je založen na tom, že projevený akustický tlak mění vzdálenost mezi dvěma destičkami kondenzátoru a vytváří tak měřitelné napětí. konstrukčně složité, což se projevuje na jejich ceně. jedná se o nejkvalitnější a nejcitlivější druh mikrofonu s relativně nízkou hladinou šumu. používá se zejména pro nahrávání hudebních nástrojů, zpěvu či jiné studiové účely. nevýhodou je potřeba napájení samotného mikrofonu (9V akumulátor či phantomové napájení). velice náchylné na okolní prostředí, náhlým zvýšením tlaku (foukáním do mikrofonu) se může snímací membrána významně poškodit.

7 Další konstrukce Páskový mikrofon Pracuje na stejném principu jako mikrofon dynamický s jediným rozdílem uvnitř magnetického pole se místo cívky pohybuje citlivý pásek, který zachycuje akustický tlak. Je velice náchylný na mechanické poškození, proto se bezvýhradně používá pro studiové účely. Elektretový mikrofon Je příbuzným kondenzátorového mikrofonu. Pracuje na stejném principu, ale akumulátor je jako zdroj energie nahrazen nevodivou hmotou (elektretem). Dále existují mikrofony piezoelektrické a uhlíkové, které se však dnes používají velmi zřídka nebo vůbec.

8 Směrová charakteristika mikrofonu Závislost citlivosti mikrofonu na úhlu, který svírá akustická osa mikrofonu s osou akustického zdroje. Všesměrová charakteristika mikrofon přijímá zvuk ze všech stran, ve stejné kvalitě a intenzitě. Kardioidní charakteristika potlačuje zvuk zezadu. Nejlepších výsledků dosáhneme, jestliže je zdroj zvuku 180 stupňů od snímací membrány mikrofonu. Tento mikrofon je vhodný pro zpěváky, jelikož velice dobře potlačuje zpětnou vazbu. Vhodný také pro mluvené slovo. Hyperkardioidní charakteristika stejné vlastnosti jako kardioidní, snímá však zvuk ve větším rozsahu.

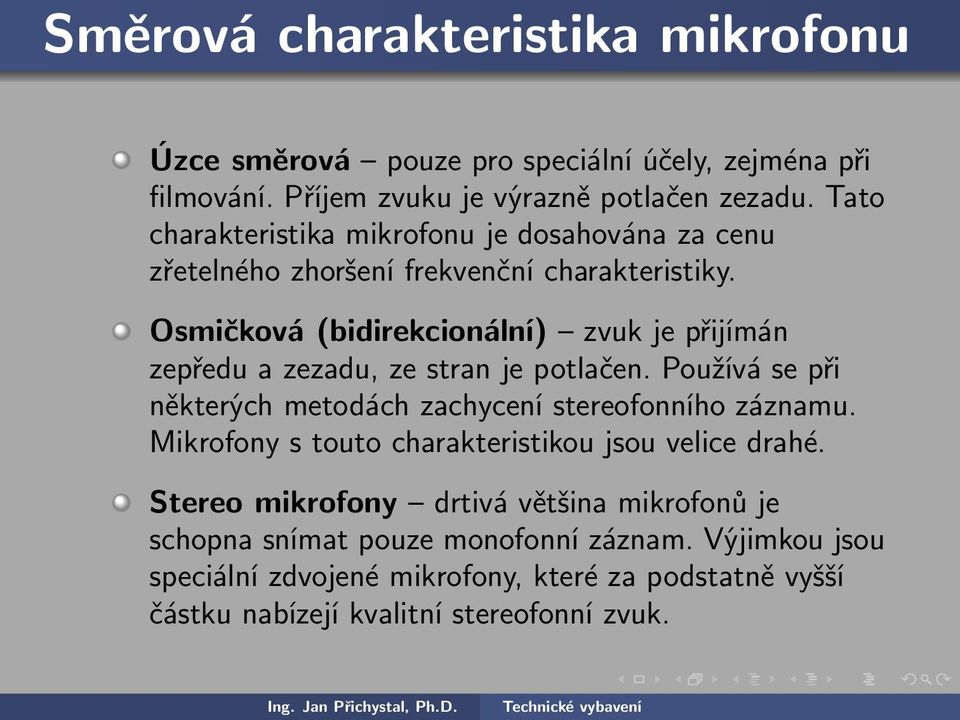

9 Směrová charakteristika mikrofonu Úzce směrová pouze pro speciální účely, zejména při filmování. Příjem zvuku je výrazně potlačen zezadu. Tato charakteristika mikrofonu je dosahována za cenu zřetelného zhoršení frekvenční charakteristiky. Osmičková (bidirekcionální) zvuk je přijímán zepředu a zezadu, ze stran je potlačen. Používá se při některých metodách zachycení stereofonního záznamu. Mikrofony s touto charakteristikou jsou velice drahé. Stereo mikrofony drtivá většina mikrofonů je schopna snímat pouze monofonní záznam. Výjimkou jsou speciální zdvojené mikrofony, které za podstatně vyšší částku nabízejí kvalitní stereofonní zvuk.

10 Směrová charakteristika mikrofonu

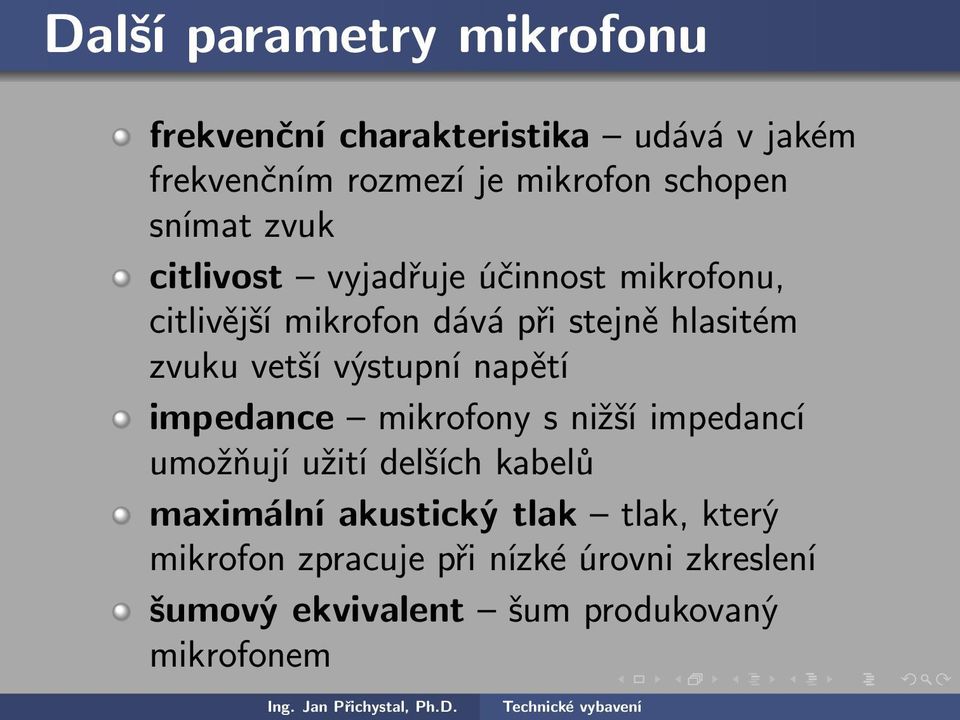

11 Další parametry mikrofonu frekvenční charakteristika udává v jakém frekvenčním rozmezí je mikrofon schopen snímat zvuk citlivost vyjadřuje účinnost mikrofonu, citlivější mikrofon dává při stejně hlasitém zvuku vetší výstupní napětí impedance mikrofony s nižší impedancí umožňují užití delších kabelů maximální akustický tlak tlak, který mikrofon zpracuje při nízké úrovni zkreslení šumový ekvivalent šum produkovaný mikrofonem

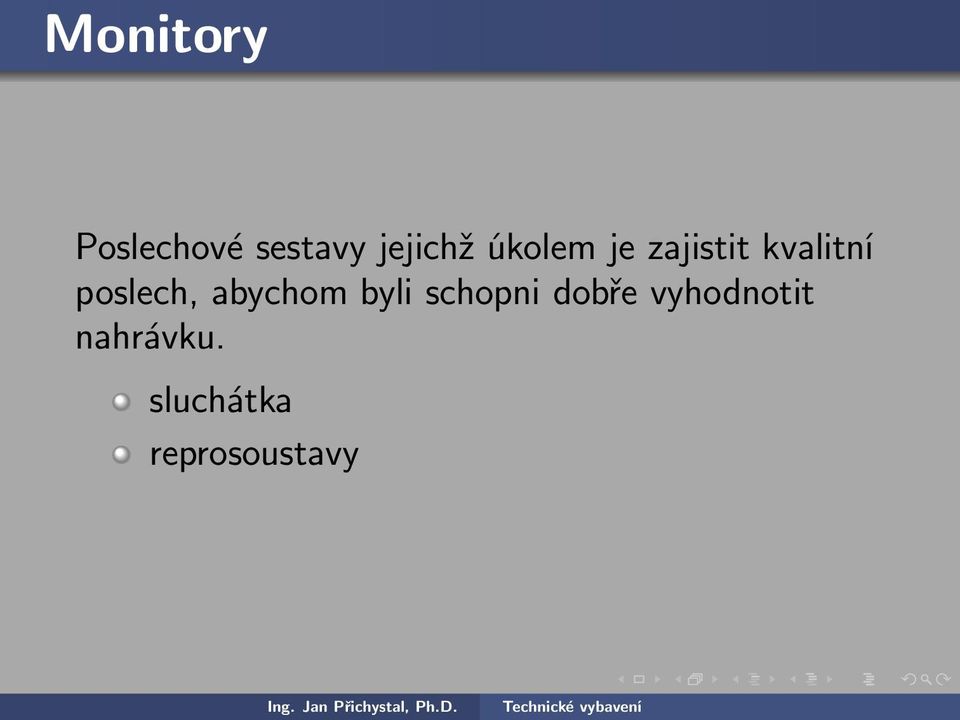

12 Monitory Poslechové sestavy jejichž úkolem je zajistit kvalitní poslech, abychom byli schopni dobře vyhodnotit nahrávku. sluchátka reprosoustavy

13 Požadavky na kvalitní monitory dostatečně rovná frekvenční charakteristika ±4 db v rozsahu 40 Hz až 20 khz citlivost (akustický tlak 1 m od reproduktoru při 1 W) u menších beden je 85 db a méně, u kvalitnějších 90 db a více maximální výkon u domácích repro vystačíme s 10 W, u velkých několik set wattů až kilowatty zkreslení harmonické zkreslení má být menší než 1 % čistota zvuku

14 Sluchátka kvalitní sluchátka mohou v domácích podmínkách nahradit drahé reprobedny, výhodou je nízká hlučnost obvykle se využívají pro dobrou izolaci od prostředí nelze je výhradně využít pro závěrečný mastering nahrávky, spíše pro konkrolní poslech

15 Výhody a nevýhody sluchátek Výhody: Nevýhody: nižší cena zvuk není ovlivněn prostředím zaručený stejný poslech nezávisle na prostředí snadněji postřehneme drobné změny zvuku při delším poslechu jsou nepohodlné, snadněji unaví sluch basy nevnímáme celým tělem vnímání stereozvuku je oddělenější, umístění zdánlivého zdroje je uprostřed hlavy místo vpředu nepřítomnost vlivu prostoru může svádět k přidání velkého umělého dozvuku

16 Reprosoustavy Reprosoustavy se tedy skládají z jednoho nebo více reproduktorů umístěného nejčastěji v dřevotřískovém skeletu (skříňové ozvučnici), popř. je použit materiál MDF nebo plast. Výkon reprosoustavy je dán součtem všech výkonů reproduktorů a u pasivních reprosoustav by měl být naddimenzován oproti výkonu připojeného externího zesilovače. Impedance reprosoustavy se musí shodovat s údajem o impedanci na výstupu zesilovače a nejčastěji bývá 4, 8 nebo 16 ohmů. Je-li impedance vyšší může dojít ke snížení výkonu, v opačném případě ke zničení reprosoustavy.

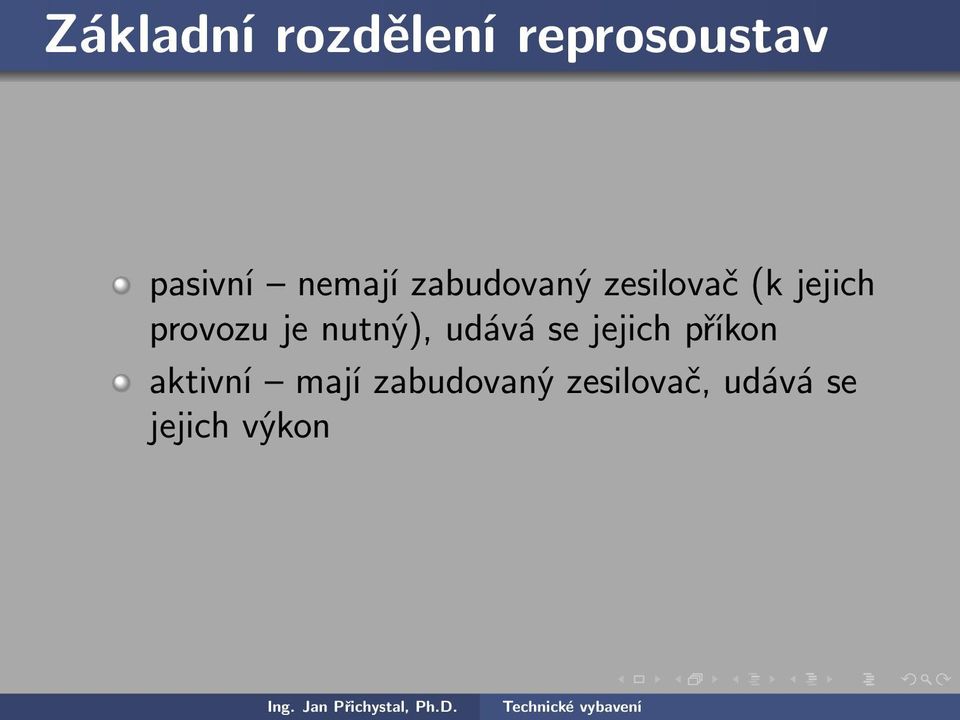

17 Základní rozdělení reprosoustav pasivní nemají zabudovaný zesilovač (k jejich provozu je nutný), udává se jejich příkon aktivní mají zabudovaný zesilovač, udává se jejich výkon

18 Účelové rozdělení reprosoustav reproboxy (satelity) pro hudební produkci, určené zejména pro přenos středních a vysokých frekvencí, někdy ale i širokopásmové subbasy (subwoofery) pro hudební produkci, určené pro přenos basových frekvencí, jsou obvykle složené z reproduktorů o rozměrech 15 nebo 18 pódiové odposlechy (monitory) zkosené verze reproboxů, využívají se jako ozvučení pro hudebníky na pódiu, většinou přenášejí střední a vysoké frekvence ozvučovací systémy kompletní zvukové systémy skládající se z několika reproboxů a několika subbasů, určeny pro ozvučení větších hudebních akcí, kde je potřeba dostatek příkonu resp. výkonu

19 Účelové rozdělení reprosoustav poslechové (studiové) monitory určeny výhradně ke kvalitnímu a nezkreslenému poslechu nahrávaného díla v nahrávacích studiích, režiích přenosových vozů. Hrají širokopásmově a pro zdůraznění basových frekvencí mohou být doplněny o subbasy, které se vyrábějí obvykle do velikosti 12 jejich reproduktoru. hi-fi reprosoustavy reproboxy určené ke kvalitnímu poslechu hudby v domácnostech nebo kancelářích, mají obvykle menší průměry reproduktorů než je běžné u reproboxů pro hudební produkci, vyžadují připojení hi-fi zesilovačů s odpovídajícími parametry, lze je také použít jako ozvučení domácího kina v různých surround systémech

20 Účelové rozdělení reprosoustav kytarové a baskytarové reproboxy speciální reproboxy určené pro ozvučení kytary a baskytary, k jejich provozu je nutný také speciální kytarový/baskytarový zesilovač. Reproboxy se vyrábějí nejčastěji v různých konfiguracích s 12 nebo 15 reproduktorem.

21 Mixážní pulty není nezbytným prvkem pro nahrávání, lze vystačit se zvukovou kartou důležitý je především dostatečný počet vstupů, cenu ovlivňuje především počet mikrofonních vstupy by měly být symetrické k dispozici bývají vstupy s phantomovým napájením počet výstupů je určen počtem stop, které chceme nahrávat

22 Zařízení pro záznam a reprodukci Minidisc CD DVD DAT

23 Parametry počítače RAM HDD procesor grafická karta a display skříň zvuková karta

24 Další potřebné vybavení kabely symetrické, nesymetrické (především jich musí být dostatek) konktory XLR, TSR, RCA stojany
