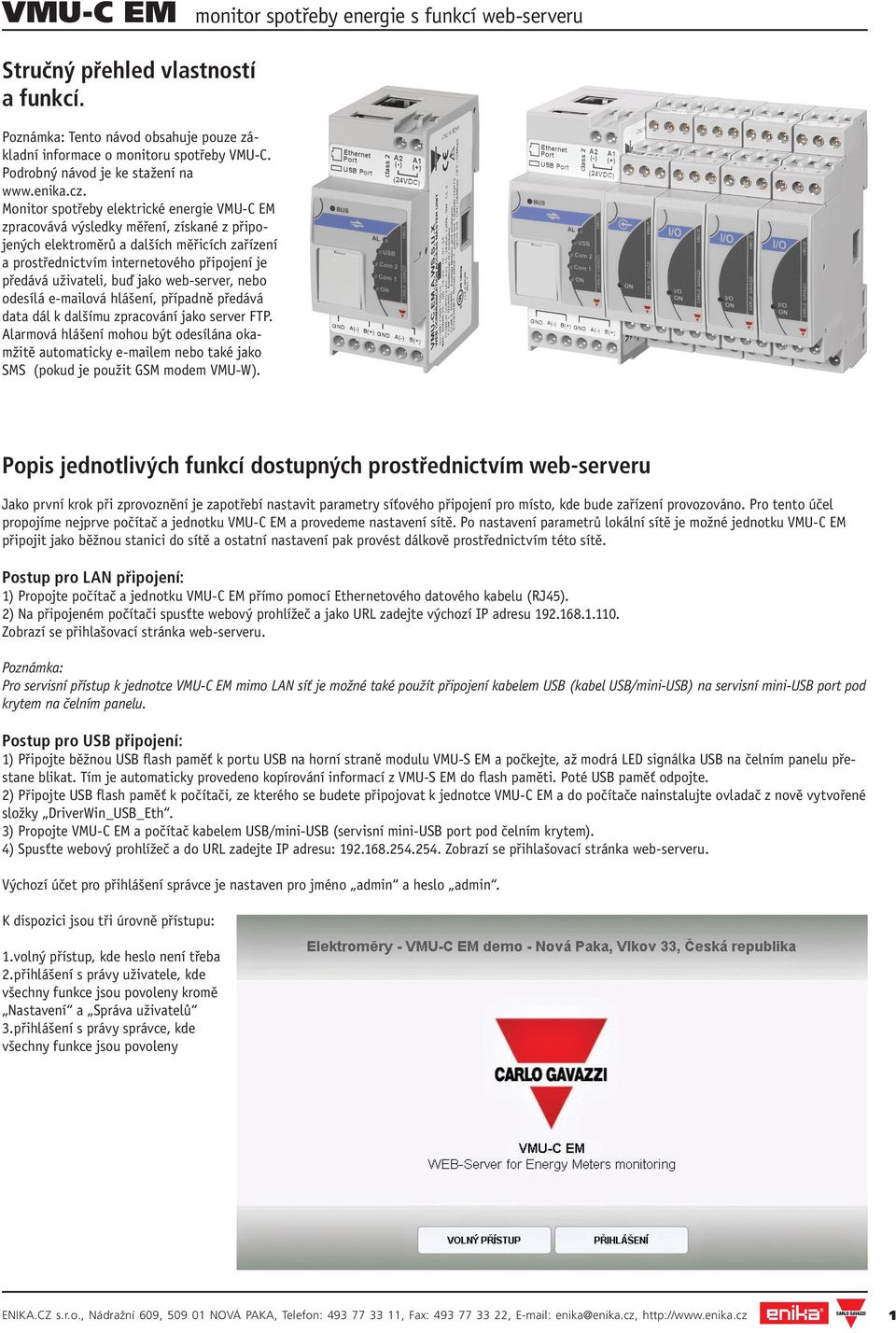

1 Stručný přehled vlastností a funkcí. Poznámka: Tento návod obsahuje pouze základní informace o monitoru spotřeby VMU-C. Podrobný návod je ke stažení na Monitor spotřeby elektrické energie VMU-C EM zpracovává výsledky měření, získané z připojených elektroměrů a dalších měřicích zařízení a prostřednictvím internetového připojení je předává uživateli, buď jako web-server, nebo odesílá ová hlášení, případně předává data dál k dalšímu zpracování jako server FTP. Alarmová hlášení mohou být odesílána okamžitě automaticky em nebo také jako SMS (pokud je použit GSM modem VMU-W). Popis jednotlivých funkcí dostupných prostřednictvím web-serveru Jako první krok při zprovoznění je zapotřebí nastavit parametry síťového připojení pro místo, kde bude zařízení provozováno. Pro tento účel propojíme nejprve počítač a jednotku VMU-C EM a provedeme nastavení sítě. Po nastavení parametrů lokální sítě je možné jednotku VMU-C EM připojit jako běžnou stanici do sítě a ostatní nastavení pak provést dálkově prostřednictvím této sítě. Postup pro LAN připojení: 1) Propojte počítač a jednotku VMU-C EM přímo pomocí Ethernetového datového kabelu (RJ45). 2) Na připojeném počítači spusťte webový prohlížeč a jako URL zadejte výchozí IP adresu Zobrazí se přihlašovací stránka web-serveru. Poznámka: Pro servisní přístup k jednotce VMU-C EM mimo LAN síť je možné také použít připojení kabelem USB (kabel USB/mini-USB) na servisní mini-usb port pod krytem na čelním panelu. Postup pro USB připojení: 1) Připojte běžnou USB flash paměť k portu USB na horní straně modulu VMU-S EM a počkejte, až modrá LED signálka USB na čelním panelu přestane blikat. Tím je automaticky provedeno kopírování informací z VMU-S EM do flash paměti. Poté USB paměť odpojte. 2) Připojte USB flash paměť k počítači, ze kterého se budete připojovat k jednotce VMU-C EM a do počítače nainstalujte ovladač z nově vytvořené složky DriverWin_USB_Eth. 3) Propojte VMU-C EM a počítač kabelem USB/mini-USB (servisní mini-usb port pod čelním krytem). 4) Spusťte webový prohlížeč a do URL zadejte IP adresu: Zobrazí se přihlašovací stránka web-serveru. Výchozí účet pro přihlášení správce je nastaven pro jméno admin a heslo admin. K dispozici jsou tři úrovně přístupu: 1. volný přístup, kde heslo není třeba 2. přihlášení s právy uživatele, kde všechny funkce jsou povoleny kromě Nastavení a Správa uživatelů 3. přihlášení s právy správce, kde všechny funkce jsou povoleny ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 1

2 Po přihlášení se zobrazí úvodní stránka Home: V horní části jsou grafické ikony, které umožňují přepínání mezi jednotlivými funkcemi stránky. Pokud se ale přihlásíte pouze s právy uživatele, tak se nezobrazí poslední dvě pravé ikony. Na úvodní stránce je v hlavním poli grafu zobrazena spotřeba elektrické energie pro celý objekt. Data mohou být získána z hlavního elektroměru, nebo je možné zobrazit virtuální elektroměr, který spotřebu sčítá z vybraných dílčích skutečných elektroměrů. Graf je možné přepnout pro aktuální den, týden nebo měsíc je zobrazen červenou barvou. Současně se zobrazí modrý graf s předchozím dnem, týdnem nebo měsícem. Kromě hlavního pole, jsou zobrazena pomocná pole po stranách grafu, kde jsou vidět aktuální data z hlavního elektroměru. Na levé straně je to červené pole, kde je vidět aktuální, denní a celková spotřeba a zelené pole s proudy jednotlivých fází. Napravo pak jsou dvě oranžová pole s napětím fáze - fáze a fáze - nula. Úplně vlevo nahoře je pak modré pole, které upozorňuje na výskyt chyb a alarmů. Zcela vpravo nahoře je další modré pole se zobrazením data a času a kde je možné provést odhlášení uživatele. Stránka Monitor: 2 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

3 Na této stránce je zobrazen graf okamžitých hodnot, získaných z hlavního elektroměru, pro denní, měsíční nebo roční úsek. Volitelná nastavení umožňují přepnout na další elektrické i analogové veličiny, které mohou monitorovat např. parametry okolního prostředí. Stránka Monitor spotřeby položka Energie: Na této stránce se vyskytuje pomocné menu v modré liště nad grafem, kterým se volí jednotlivé dílčí položky. Zvolením položky Energie vlevo je možné zobrazovat denní, měsíční a roční grafy získané z dat od jednotlivých elektroměrů. Je zde možné zobrazit několik křivek najednou (maximálně 6). Stránka Monitor spotřeby položka Počítadla: Zde je možné zobrazit denní, měsíční a roční přírůstky na externích měřidlech (elektroměrech, vodoměrech a plynoměrech), které jsou připojeny jen pomocí pulzních vstupů. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 3

4 Stránka Monitor spotřeby položka Okamžité hodnoty Přehled aktuálních hodnot přenášených z jednotlivých elektroměrů. Obnovení zobrazených hodnot je nastavitelná na 5, 10, 30 nebo 60 sekund. Stránka Monitor spotřeby položka Ostatní veličiny Zde je možné zobrazit grafy, vytvořené z dat získaných pomocí analogových signálů, nebo připojených čidel teploty. 4 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

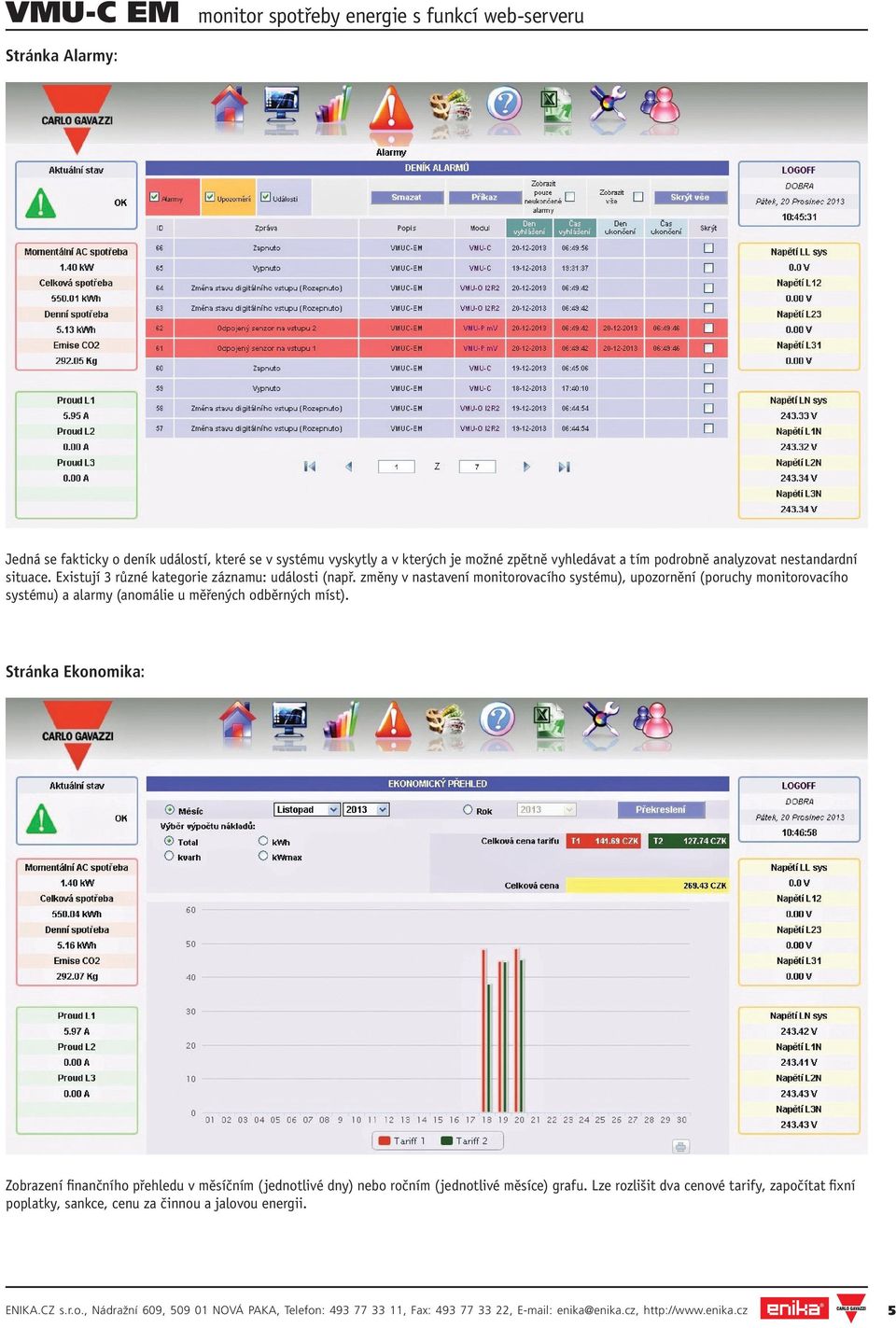

5 Stránka Alarmy: Jedná se fakticky o deník událostí, které se v systému vyskytly a v kterých je možné zpětně vyhledávat a tím podrobně analyzovat nestandardní situace. Existují 3 různé kategorie záznamu: události (např. změny v nastavení monitorovacího systému), upozornění (poruchy monitorovacího systému) a alarmy (anomálie u měřených odběrných míst). Stránka Ekonomika: Zobrazení finančního přehledu v měsíčním (jednotlivé dny) nebo ročním (jednotlivé měsíce) grafu. Lze rozlišit dva cenové tarify, započítat fixní poplatky, sankce, cenu za činnou a jalovou energii. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 5

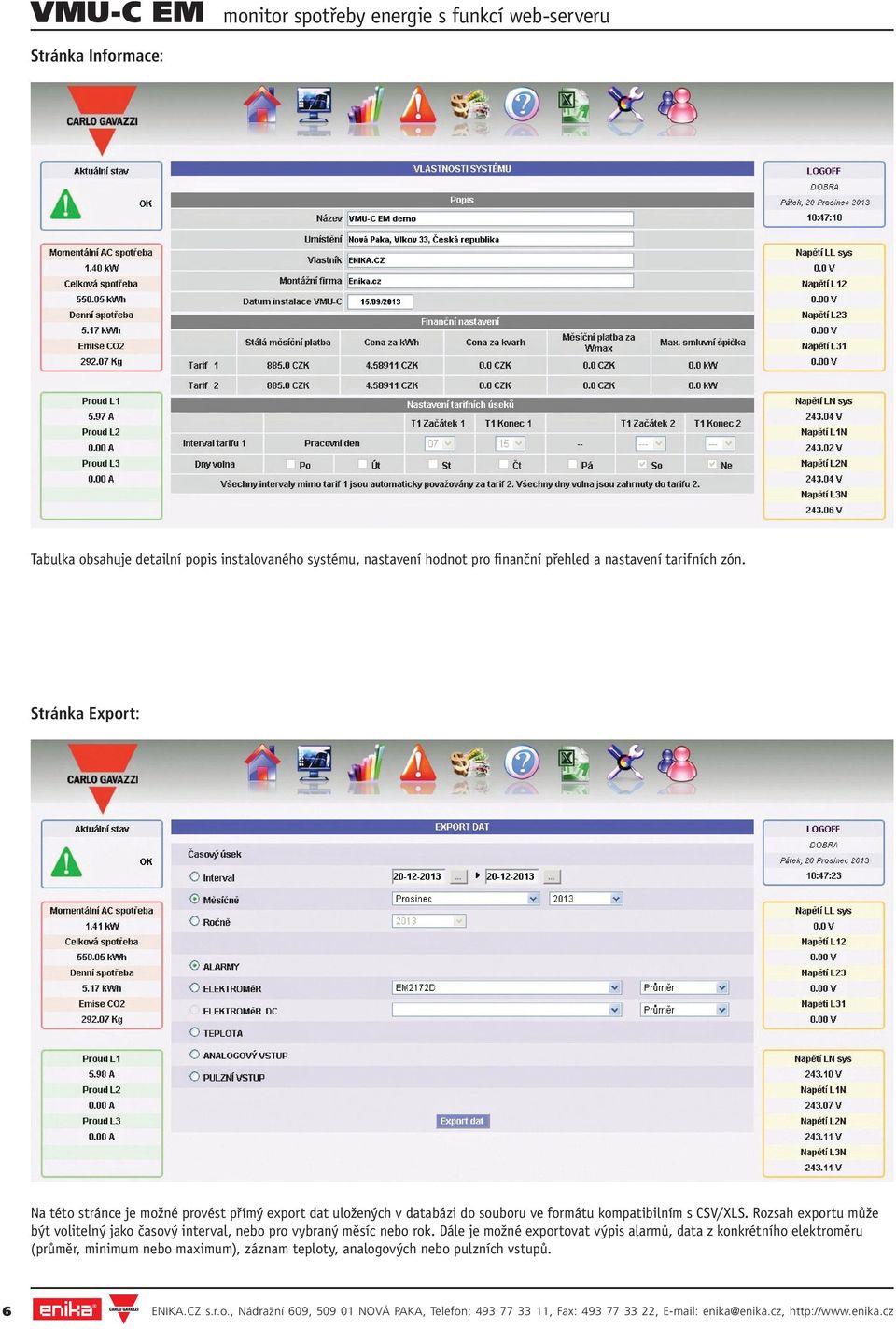

6 Stránka Informace: Tabulka obsahuje detailní popis instalovaného systému, nastavení hodnot pro finanční přehled a nastavení tarifních zón. Stránka Export: Na této stránce je možné provést přímý export dat uložených v databázi do souboru ve formátu kompatibilním s CSV/XLS. Rozsah exportu může být volitelný jako časový interval, nebo pro vybraný měsíc nebo rok. Dále je možné exportovat výpis alarmů, data z konkrétního elektroměru (průměr, minimum nebo maximum), záznam teploty, analogových nebo pulzních vstupů. 6 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

7 Stránka Nastavení: Zde je možné provést konfiguraci celého měřícího systému. Stránka je rozdělena do tří hlavních skupin: - SYSTÉM: zde se zadává popis instalace a provádí nastavení jednotlivých bloků, jako připojení LAN sítě, nastavení alarmů, automatické odesílání u, konfigurace poštovního serveru, výběr jazyka, aktualizace firmware, obnovení ze zálohy, restart jednotky, atd. - MONITOR SPOTŘEBY: umožňuje nastavit prvky monitorovacího systému: komunikační parametry COM portů, přídavné moduly VMU-C, elektroměry a jejich ovladače, popisky, atd. - OSTATNÍ VELIČINY: nastavení a popis analogových a dalších měřících vstupů, jako jsou teploty, analogové signály, pulzní signály, vstupy a výstupy modulů VMU-P a VMU-O. Stránka uživatelských účtů Account: Možnost vytváření přístupových účtů pro jednotlivé uživatele a správce s možností přidělení práv. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 7

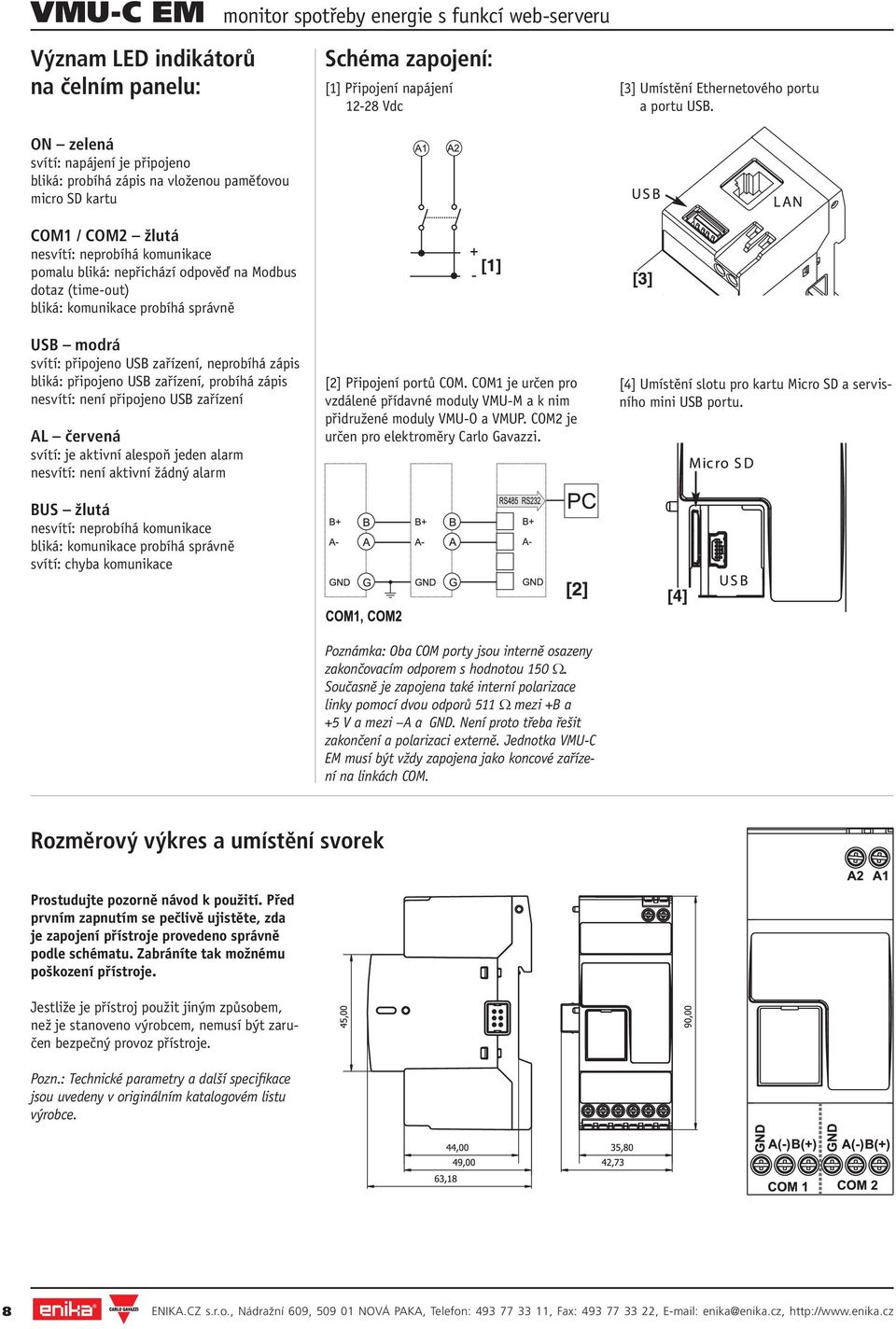

8 Význam LED indikátorů na čelním panelu: ON zelená svítí: napájení je připojeno bliká: probíhá zápis na vloženou paměťovou micro SD kartu COM1 / COM2 žlutá nesvítí: neprobíhá komunikace pomalu bliká: nepřichází odpověď na Modbus dotaz (time-out) bliká: komunikace probíhá správně USB modrá svítí: připojeno USB zařízení, neprobíhá zápis bliká: připojeno USB zařízení, probíhá zápis nesvítí: není připojeno USB zařízení AL červená svítí: je aktivní alespoň jeden alarm nesvítí: není aktivní žádný alarm BUS žlutá nesvítí: neprobíhá komunikace bliká: komunikace probíhá správně svítí: chyba komunikace Schéma zapojení: [1] Připojení napájení Vdc [2] Připojení portů COM. COM1 je určen pro vzdálené přídavné moduly VMU-M a k nim přidružené moduly VMU-O a VMUP. COM2 je určen pro elektroměry Carlo Gavazzi. [3] Umístění Ethernetového portu a portu USB. [4] Umístění slotu pro kartu Micro SD a servisního mini USB portu. Poznámka: Oba COM porty jsou interně osazeny zakončovacím odporem s hodnotou 150 Ω. Současně je zapojena také interní polarizace linky pomocí dvou odporů 511 Ω mezi +B a +5 V a mezi A a GND. Není proto třeba řešit zakončení a polarizaci externě. Jednotka VMU-C EM musí být vždy zapojena jako koncové zařízení na linkách COM. Rozměrový výkres a umístění svorek Prostudujte pozorně návod k použití. Před prvním zapnutím se pečlivě ujistěte, zda je zapojení přístroje provedeno správně podle schématu. Zabráníte tak možnému poškození přístroje. Jestliže je přístroj použit jiným způsobem, než je stanoveno výrobcem, nemusí být zaručen bezpečný provoz přístroje. Pozn.: Technické parametry a další specifikace jsou uvedeny v originálním katalogovém listu výrobce. 8 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,
