1 ELEKTROCENTRUM 15. FIREMNÍ DEN VÝROBCŮ A DODAVATELŮ

2 Ochrana před bleskem jako nedílná součást protipožárních opatření Jan Hájek

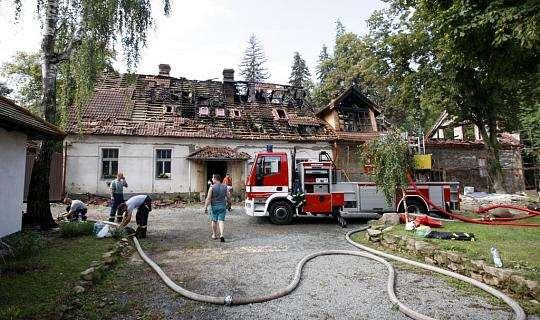

3 Zásah bleskem na Pardubicku Zásah bleskem na Pardubicku Fotografie HZS

4

5

6

7

8

9

10 2009 DEHN + SÖHNE / protected by ISO Foto: HZS Pardubického kraje

11 Foto: HZS Pardubického kraje

14 8 m Obr.B

15 Nejčastější chyby při projektování hromosvodů

16 Hladina ochrany před bleskem (lightning protection level) LPL I A A 99% LPL II A A 98% LPL III A A 86% LPL IV A A 86% Hladina ochrany před bleskem Celková účinnost opatření Lit.:ČSN EN ed. 2 Ochrana před bleskem Část 1: Obecné principy

17 Chyby v analýze rizika dle ČSN EN Špatná specifikace objektu: Činitel polohy Cd

18 Chyby v analýze rizika dle ČSN EN Počet bouřkových dnů za rok: Riziko vzniku požáru: Riziko vzniku paniky: Typy ztrát: Chyby v textové části dokumentace Neurčený svodič bleskových proudů a jeho minimální požadovaná úroveň.

19 Ochrana před bleskem a přepětím. Beispielfolien CD

20 Zdroje přepětí Přímý úder blesku (LEMP) Galvanická vazba Induktivní/ Kapacitní vazba 10/350µs M Nepřímý úder blesku Vedením zavlečené části bleskového proudu Induktivní/ Kapacitní vazba Přepětí (SEMP) Spínací jevy Zkraty a zemní spoje Vybavení pojistek Paralelní vedení silových a datových vodičů 10/350µs 8/20µs Beispielfolien CD

21 Porovnání tvaru vlny bleskového proudu a přepětí 100 ka 1 2 I (ka) 80 ka 60 ka Tvar vlny µs i max. ka 10/ / ka 40 ka 20 ka µs 200 µs 350 µs 600 µs 800 µs 1000 µs t (µs) Beispielfolien CD

22 Rozdělení bleskového proudu 100 % Vnější LPS 50 % Informační síť Síť NN Kovové struktury MEB MEB = Hlavní ekvipotenciální svorkovnice Beispielfolien CD % Zemnící soustava

23 vnější ochrana před bleskem ČSN EN Rozdělení bleskového proudu DEHNventil M TNC po 25 ka budova trafostanice po 25 ka 25 ka 200 ka 100 ka 75 ka 100 ka 100 ka S1971_b 1971 / / OB

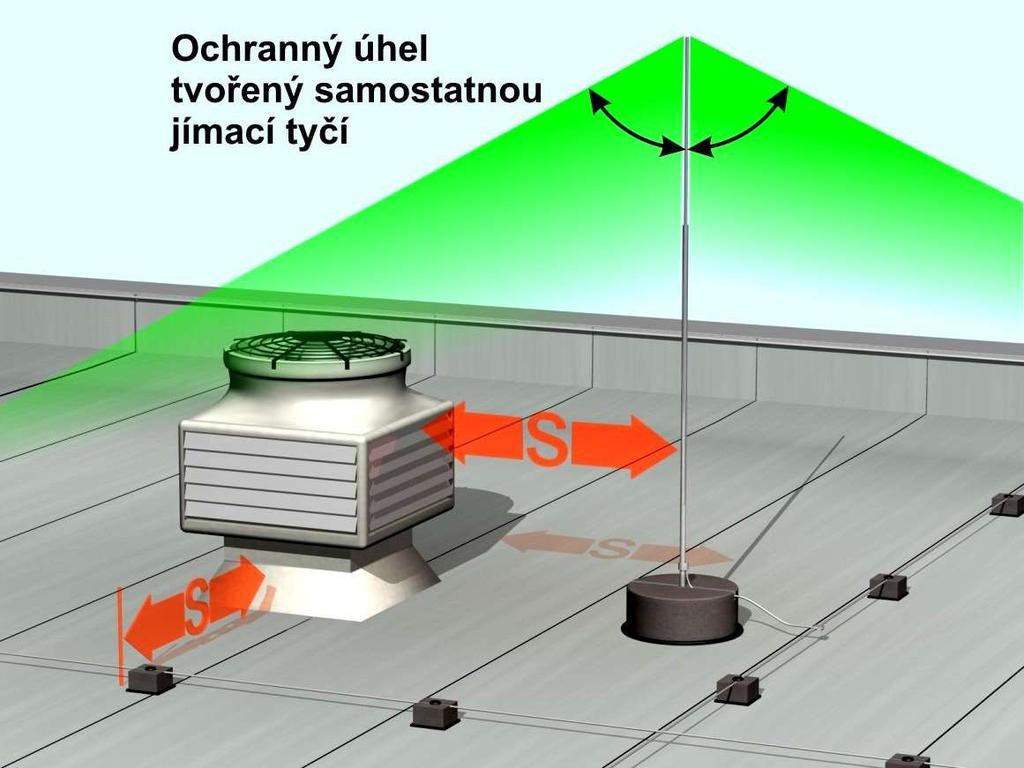

24 Zjištění ochranných prostorů jímací soustavy Použití metody valivé koule 24

25 Použití metody valivé koule Seminar GDRM-Stationen 2012 Zdroj DEHN + SÖHNE: / 2700_MAK 2

26 Zjištění ochranných prostorů za pomoci valivé koule R R R R R R Source.: IEC Dipl.-Ing. (FH) Helmut Pusch - Basics on Lightning and Protection of Mobile Radio Systems, Radiocommunications 2005, Ljibljana Zdroj DEHN + SÖHNE: / 1800e_c / Dr. H

27

28 ČSN EN Vnější systém ochrany před bleskem r rozměr mříže w h 1 tyčový jímač 2 1 valící se koule h 2 H soustava svodů uzemňovací systém max. výška budovy I II III IV 20 m 30 m 45 m 60 m 5 x 5 m 10 x 10 m 15 x 15 m 20 x 20 m Zdroj DEHN + SÖHNE: / 660

29 ČSN EN Hmotné škody na stavbách a nebezpečí života Vnější systém ochrany před bleskem (pro vysoké budovy > 60 m) rozměr mříže w h 1 r valící se koule h 2 H uzemňovací systém soustava svodů I II III IV 20 m 30 m 45 m 60 m 5 x 5 m 10 x 10 m 15 x 15 m 20 x 20 m Zdroj DEHN + SÖHNE: / 660_a

30

31 Plechové střechy Pravidla pro korektní návrh ochrany před bleskem Bulletin IP ILPC 2010 JAH

32 Vnější ochrana před bleskem - hromosvod jímací soustava a její přirozené součásti ČSN EN tab.3: Min. tloušťka plechů nebo kovových trubek, využívaných jako jímačů třída ochrany LPS I do IV materiál tloušťka a t mm olovo 2,0 ocel (nerez, pozink.) 4 0,5 titan 4 0,5 měď 5 0,5 tloušťka b t ' mm hliník 7 0,65 zinek 0,7 a t zabraňující zapálení propálením plechu,. b t ' pouze pro plechy jejichž propálení nezpůsobí zapálení a požár Bulletin IP ILPC 2010 JAH / S6023_d

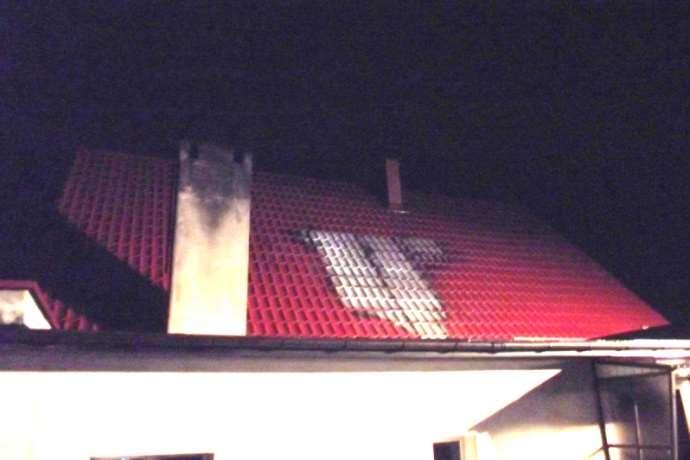

33 Polsko, dům s plechovou střechou zasažený bleskem Zdroj : Błędy w wykonywaniu instalacji piorunochronnych. Zagrożenie pożarowe budynku Mgr inż. Krzysztof Wincencik Kraków ( Polska) Członek Polskiego Komitetu Ochrony Odgromowej SEP (Stowarzyszenia Elektryków 2016 Polskich) DEHN + SÖHNE / protected by ISO 16016

34 Polsko, dům s plechovou střechou zasažený bleskem Zdroj : Błędy w wykonywaniu instalacji piorunochronnych. Zagrożenie pożarowe budynku Mgr inż. Krzysztof Wincencik Kraków ( Polska) Członek Polskiego Komitetu Ochrony Odgromowej SEP (Stowarzyszenia Elektryków 2016 Polskich) DEHN + SÖHNE / protected by ISO 16016

35 Polsko dům zasažený bleskem Zdroj : Błędy w wykonywaniu instalacji piorunochronnych. Zagrożenie pożarowe budynku Mgr inż. Krzysztof Wincencik Kraków ( Polska) Członek Polskiego Komitetu Ochrony Odgromowej SEP (Stowarzyszenia Elektryków 2016 Polskich) DEHN + SÖHNE / protected by ISO 16016

36 Polsko dům zasažený bleskem Zdroj : Błędy w wykonywaniu instalacji piorunochronnych. Zagrożenie pożarowe budynku Mgr inż. Krzysztof Wincencik Kraków ( Polska) Członek Polskiego Komitetu Ochrony Odgromowej SEP (Stowarzyszenia Elektryków 2016 Polskich) DEHN + SÖHNE / protected by ISO 16016

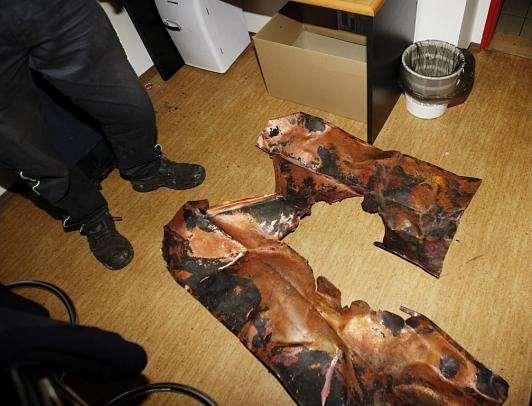

37 Následek úderu blesku do měděného plechu 0,5 mm Bulletin IP ILPC 2010 JAH / S2687

38 Příklad poškození oplechování detail A detail A detail B falc Vyhodnocení: BLIDS - SIEMENS Neumarkt i.d.opf , 17:34 I = A detail B Bulletin IP ILPC 2010 JAH / S3312_d

39 Jímací soustava na plechové střeše pro zabránění průpalu bleskem Jímač Poloměr bleskové koule dle třídy ochrany LPL Lit.: ČSN EN obr. E.26 Plechová střecha s dodatečnou jímací soustavou hromosvod je vodivě spojen se střechou Bulletin IP ILPC 2010 JAH / S2638_a

40 Jímací soustava na plechové střeše (hliník) volná podpěra propojovací pásek obj.č držák vedení obj.č KS-svorka obj.č propojovací lano obj.č Bulletin IP ILPC 2010 JAH / S3680

41 Ochrana plechové atiky, pokud by její průpal nebyl vhodný val.koule jímač kovová atika Lit.: ČSN EN , Obr. E.106 Bulletin IP ILPC 2010 JAH / S3459

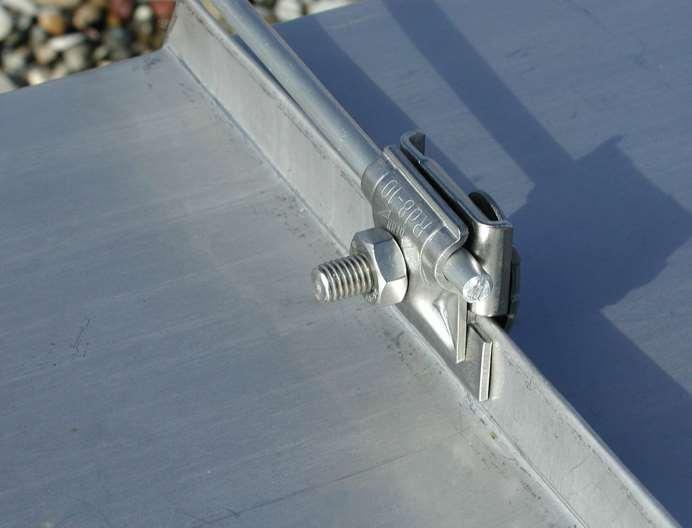

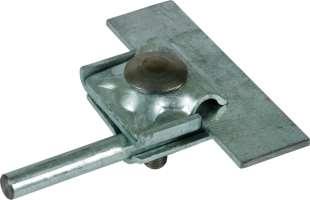

42 Jímací soustava na plechové atice Falcová svorka s plochou čelisti na 10 cm² obj.č Bulletin IP ILPC 2010 JAH / S3609

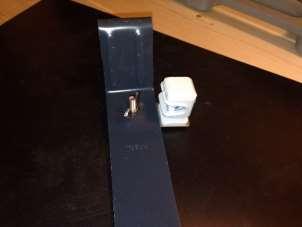

43 Ochrana atiky před přímým zásahem pomocný jímač (drát 8 mm, max. 0,5 m dlouhý) propojovací spojka obj.č Bulletin IP ILPC 2010 JAH / S3376_b

44 Dodatečné propojení plechů atiky nýty šrouby 5 nýty Ø 3,5 mm 4 nýty Ø 5 mm 2 nýty Ø 6 mm 2 šrouby Ø 6,3 mm NIRO (V2A) tloušťka plechu > 2 mm Propojovací pásek propojovacímůstek připojovací svorka např. obj.č např. obj.č např. obj.č Lit.: DIN EN Beiblatt 4: ; VDE Beiblatt 4: Blitzschutz - Teil 3: Schutz von baulichen Anlagen und Personen - Beiblatt 4: Verwendung von Metalldächern in Blitzschutzsystemen Bulletin IP ILPC 2010 JAH / S2941

45 Jímací soustava pro atiku Zdroj:: Blitzschutzbau Wettingfeld, Krefeld Bulletin IP ILPC 2010 JAH / KPM

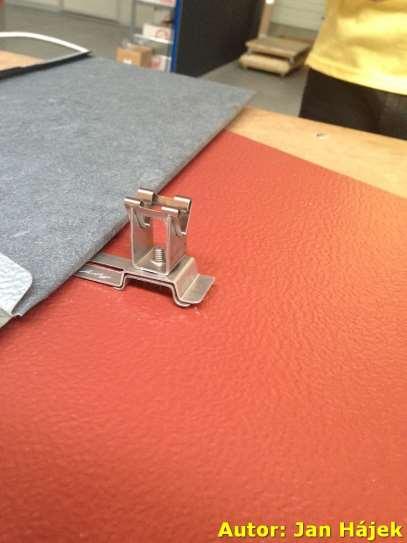

46 Sortiment odsouhlasený pro použití na střechách Prefa

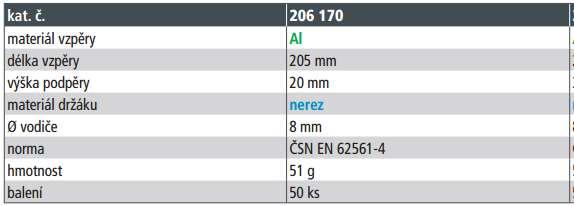

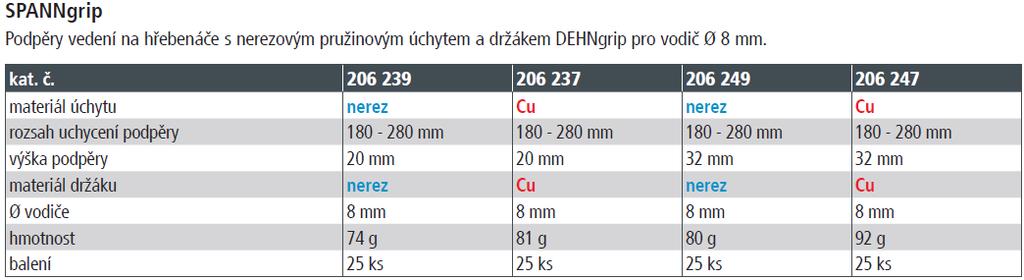

47 Sortiment odsouhlasený pro použití na střechách Prefa

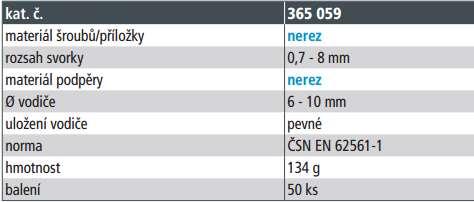

48 Řešení ve spolupráci s Prefa Aluminiumprodukte CZ Expertenforum 2016

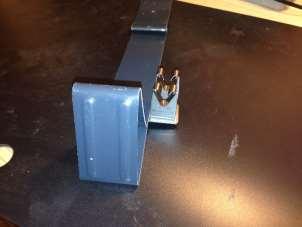

49 Řešení ve spolupráci s Prefa Aluminiumprodukte CZ Expertenforum 2016

50 Řešení ve spolupráci s Prefa Aluminiumprodukte CZ

53 Izolovaný hromosvod pro dřevěný objekt s ocelovým krovem Obr. Ing. Pavel Malý Bulletin IP ILPC 2010 JAH

57 Princip dostatečné vzdálenosti Bulletin IP ILPC 2010 JAH

58 Princip dostatečné vzdálenosti Všeobecně Elektrické izolace mezi jímací soustavou nebo svody na jedné straně a kovovými částmi stavby, kovovými instalacemi vnitřními systémy na straně druhé může být dosaženo zajištěním dostatečné vzdáleností s mezi těmito částmi. Obecná rovnice pro výpočet s je: s = k i x k c x l k m 58

59 Princip dostatečné vzdálenosti kde k i x k c x l k i je koeficient závislý na zvolené třídě LPS k m s = k m koeficient závislý na materiálu elektrické izolace k c koeficient závislý na (částečném) bleskovém proudu tekoucím jímači a svody l délka v metrech, podél jímací soustavy a svodu, od bodu, kde je zjišťována dostatečná vzdálenost, k nejbližšímu bodu ekvipotenciálního pospojování nebo zemnicí soustavy 59

60 Jak se rozdělí proud? Svod č.1 = 10 m Svod č.2 = 10 m Délka hřebenu 10 m c h 60

61 Jak se rozdělí proud? k c = 0,335 k c = 0,665 c h 61

62 Jak se rozdělí proud? Svod č.1 = 14 m Svod č.2 = 10 m Svod č.3 = 20 m 62

63 Jak se rozdělí proud? m 14/44 0, m 10/44 0, m 20/44 0,4545 k c = 0,3181 k c = 0,4545 k c = 0,

64 DEHN Distance Tool 64

65 Oddálený hromosvod na plechové střeše Obr. Jan Hájek Bulletin IP ILPC 2010 JAH

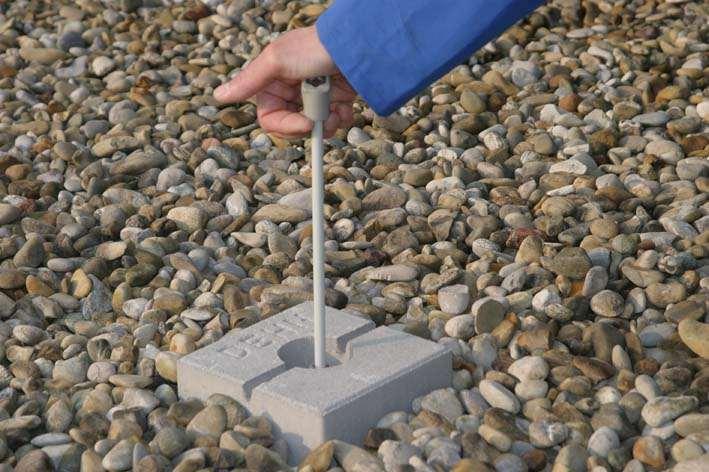

66 DEHNiso-podpěra vedení na střechy DEHNiso-DLH Variabilní řada podpěr pro dodržení dostatečné vzdálenosti dle ČSN EN ,pro vedení vodičů po plochých střechách. Materiál - podpěra vedení um. hmota Rozsah držáku vedení prům. 8 mm Vedení vodiče volné Distanční vzpěra GFK 10 mm sv. šedá k m -koeficient 0,7 Provedení UV-stabilní Váha 4,6 kg Průměr podložky 300 mm délka 295 mm: Obj.č délka 435 mm: Obj.č

67 Průběh montáže DEHNiso-podpěra vedení na střechy / KPM 339_c

68 Jímací tyč GFK/Al hliník. slitina detail Jímací tyč GFK/Al Pro stavbu oddálených hromosvodů např. na plochých střechách. Upevnění v betonových podstavcích s klínkem. Také pro vytváření oddálených soustav s omezeným stínem pro FV zařízení. GFK slisováno jímací hrot Al Ø = 10 mm GFK-průměr 16 mm koeficient materiálu k m = 0,7 délka 1660 mm: Obj.č délka 2000 mm: Obj.č / 5986

69 Skladba střechy Dodržená dostatečná vzdálenost / 6709_e

70 Použití DEHNiso-podpěry vedení DLH Jímací tyč GFK/Al pro dodržení dostatečné vzdálenosti s Dostatečná vzdálenost s Quelle: Elektrotechnik Mike Wessel, Oederan / NOP 57_a

71 Foto: Lukáš Rotrekl

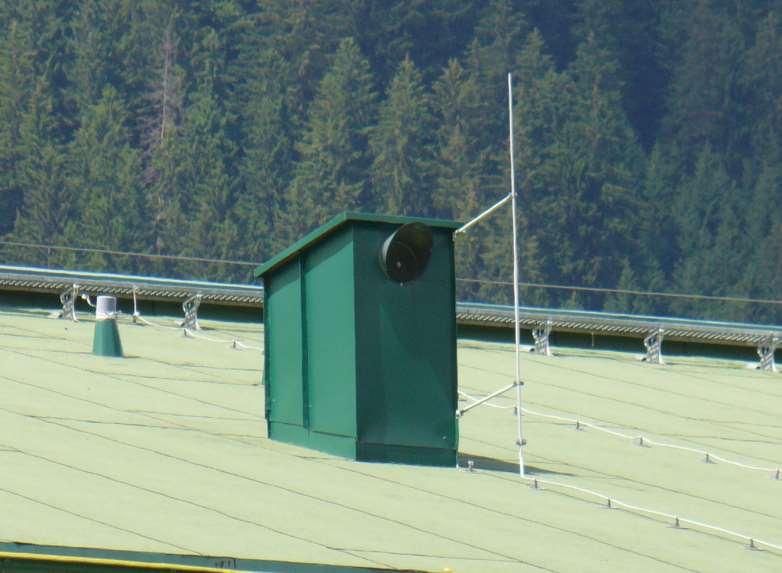

72 Oddálený hromosvod na plechové střeše? Obr. Jan Hájek Bulletin IP ILPC 2010 JAH

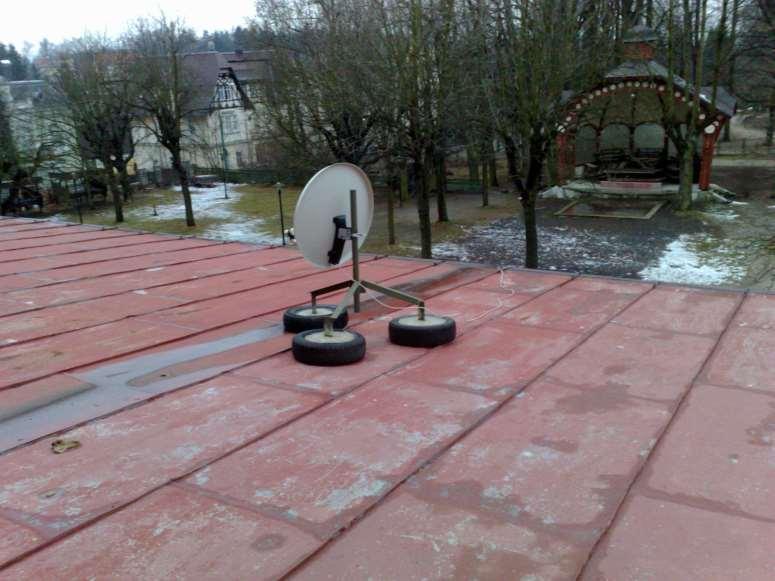

73 Oddálený hromosvod na plechové střeše? Obr. Jan Hájek Bulletin IP ILPC 2010 JAH

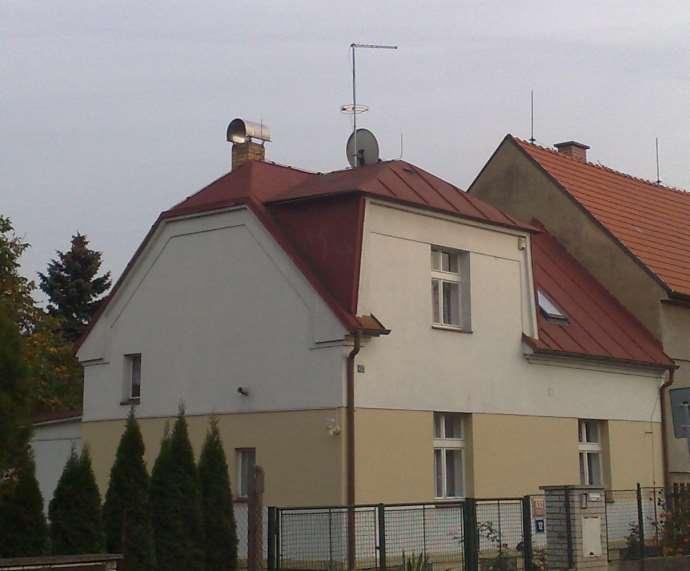

74 Plechová střecha v ochranném prostoru antény Obr. Jan Hájek Bulletin IP ILPC 2010 JAH

75 Nevhodně volené komponenty Foto: K.Winczencik

76 Oddálený hromosvod DEHNcon-H Izolovaný svod s= 45 cm 2009 DEHN + SÖHNE / protected by ISO Bulletin IP ILPC 2010 JAH

77 Použití DEHNcon-H ŽÁDNÝ PROBLÉM S PŘIBLÍŽENÍM S DEHNcon - H Bulletin IP ILPC 2010 JAH / 5487_b

78 Oddálená jímací soustava DEHNcon-H podpěra vedení s vyvýšením (h = 17,5cm) obj.č obj.č obj.č Video DEHNcon H Bulletin IP ILPC 2010 JAH / 5340_a

79 Oddálená jímací soustava DEHNcon-H podp. trubka a EP svorka Video DEHNcon H Bulletin IP ILPC 2010 JAH / 5340_b

80 Oddálená jímací soustava DEHNcon-H připojení okapu podpěra vedení vyvýšená (h = 17,5cm) obj.č obj.č obj.č Video DEHNcon H Bulletin IP ILPC 2010 JAH / 5340_c

81 Oddálená jímací soustava DEHNcon-H Varianta 1: Vzdálenost s 17,5 cm připojení na okapový žlab 2 1 HVI-light 1 2 V tomto prostoru nesmí být žádné vodivé ani uzemněné konstrukce, dostatečná vzdálenost musí být dodržena podpěra vedení s vyvýšením obj.č obj.č obj.č podpěra vedení s vyvýšením (h = 17,5cm) obj.č obj.č obj.č Video DEHNcon H Bulletin IP ILPC 2010 JAH / 5338_a

82 Obr. Dalibor Šalanský Bulletin IP ILPC 2010 JAH

83 Obr. Dalibor Šalanský Bulletin IP ILPC 2010 JAH

84 Oddálená jímací soustava DEHNcon-H Varianta 2: Izolační pevnost odpovídá s 35 cm; vzduch s 70 cm; fester Baustoff 1 HVI-light 1 2 podpěra vedení s vyvýšením obj.č obj.č obj.č připojení na zaváděcí tyč držák vedení kovová obj.č plast obj.č Video DEHNcon H Bulletin IP ILPC 2010 JAH / 5338_b

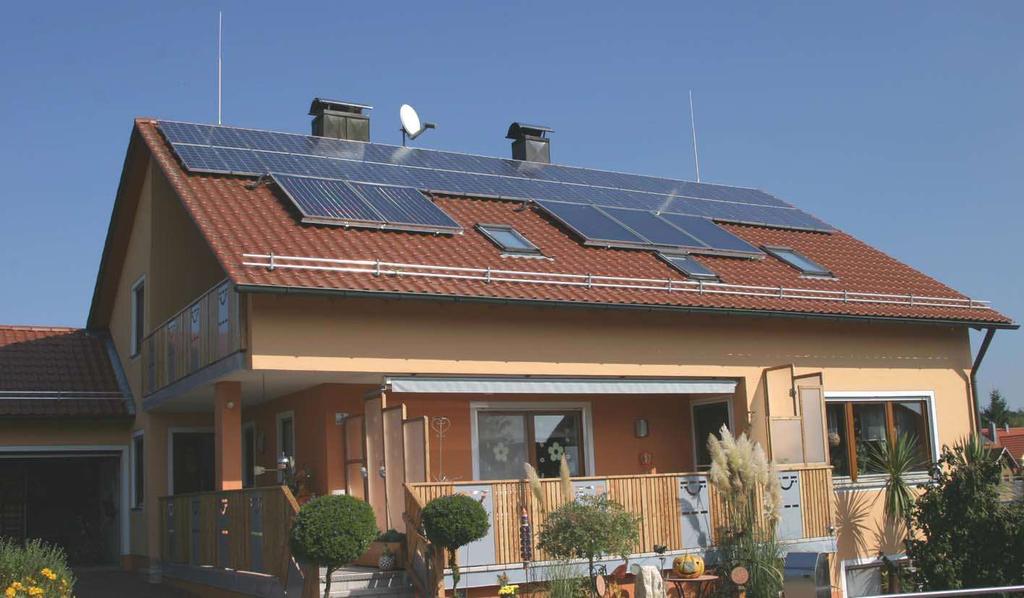

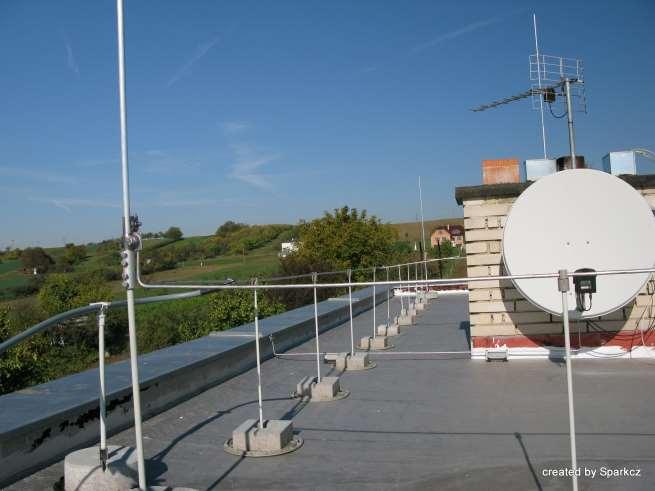

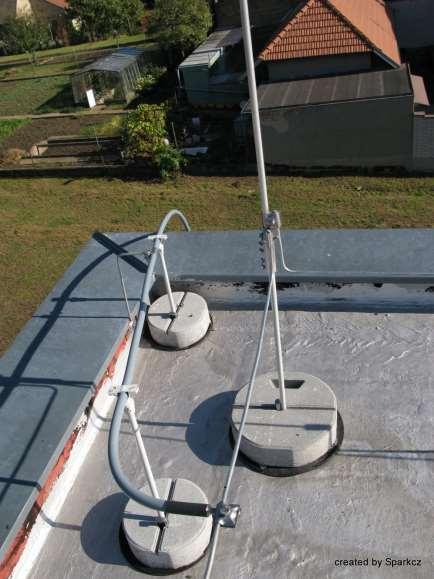

85 Celkový pohled na oddálený hromosvod na rodinném domě s FVE Celý rodinný dům se nachází v ochranném prostoru jímačů DEHNcon-H Bulletin IP ILPC 2010 JAH / 5549_a

86 Díky vodiči HVI Light je možné izolovaný hromosvod realizovat i dodatečně na většině objektů. Obr. Dalibor Šalanský Bulletin IP ILPC 2010 JAH

87 Jímače z drátu 0,2-0,5 m Lidová tvořivost se nenechá svazovat gravitací ani počasím

88 Jímače z drátu s nadužíváním svorek Materiál : 1,5 m drátu a 4 x svorka

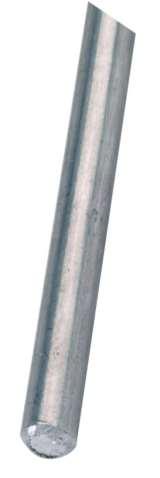

89 Jímače z drátu Drát DEHNalu obj.č Hřebenáč nerez obj.č Svorka MV nerez Zkoušená pro třídu H ČSN EN obj.č

90 Jímače z drátu Drát DEHNalu obj.č Hřebenáč nerez s podpěrou DEHNsnap obj.č

91 DEHNcon H Řešení pro objekty s plechovou střechou

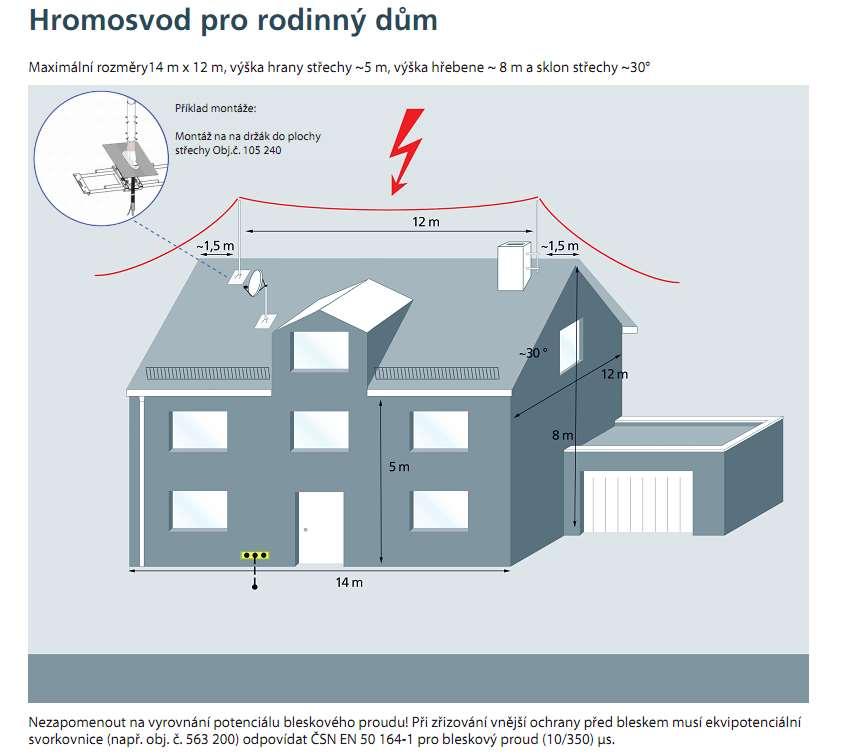

92 Jednoduchá izolovaná jímací soustava

93 Aplikace na konkrétní případ Vít Rotrekl

94 Jímací soustava pro plechovou střechu

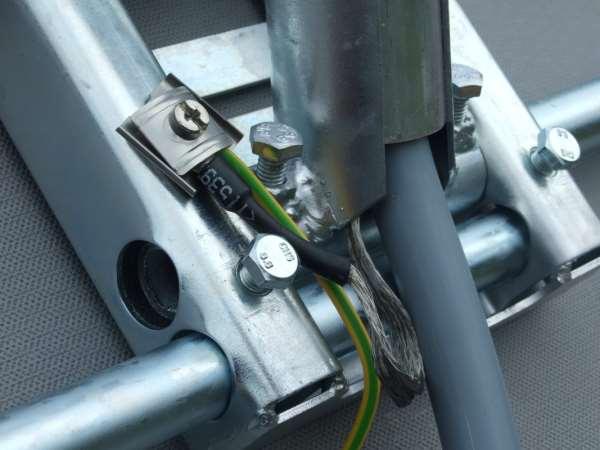

101

104

105

106

107

108 Jímací soustava pro plechovou střechu - Jímací soustava za pomoci dvou jímačů a samostaných svodů izolovaným vodičem je ideálním řešením u těch objektů, kde rozměry domu umožní toto řešení. - Izolovaný vodič HVIlight umožňuje vedení pod střechou a i pod fasádou objektu, jímací soustava tak není umístěna na povrchu stavby. - Oproti variantě jímací soustavy s připojením plechů střechy nehrozí zapálení objektu přeskoky mezi plechy. - Ochrana objektu vysokými jímači zapadá do historického rázu krajiny 2009 DEHN + SÖHNE / protected by ISO 16016

110 Doplnění izolovaného LPS pro oblast střechy Řešení pro FVE na rodinném domu IP ILPC 2015 Jan Hájek

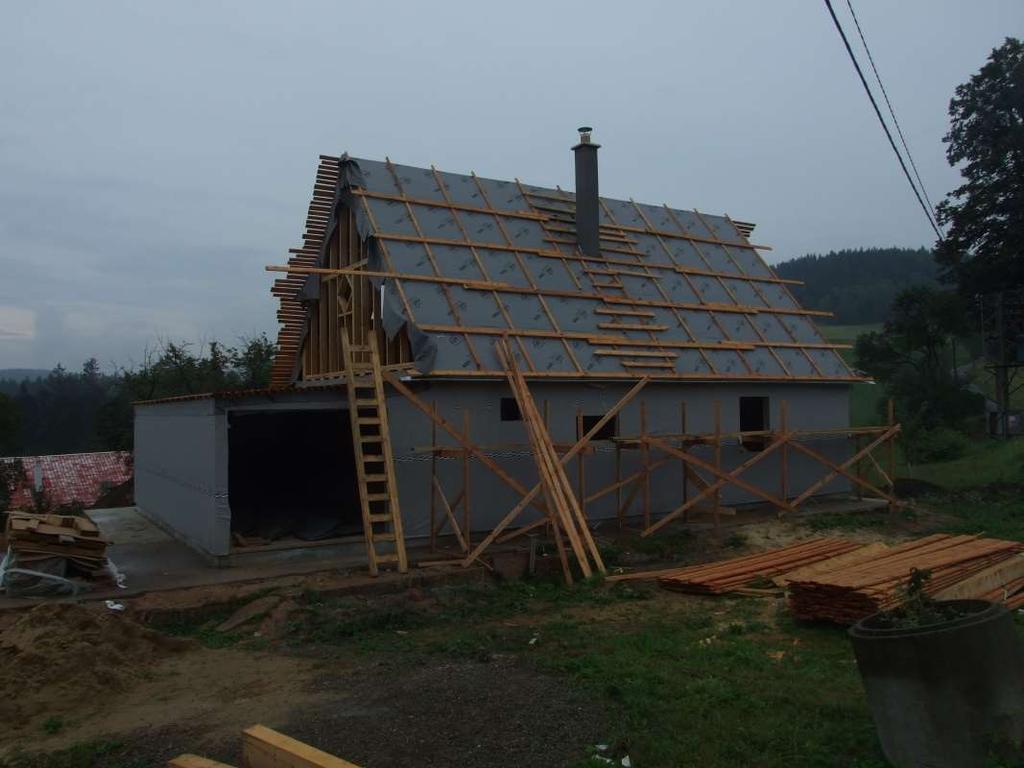

111 RD před instalací FVE IP ILPC 2015 Jan Hájek / 6017_E_4

117 min. 4 m IP ILPC 2015 Jan Hájek

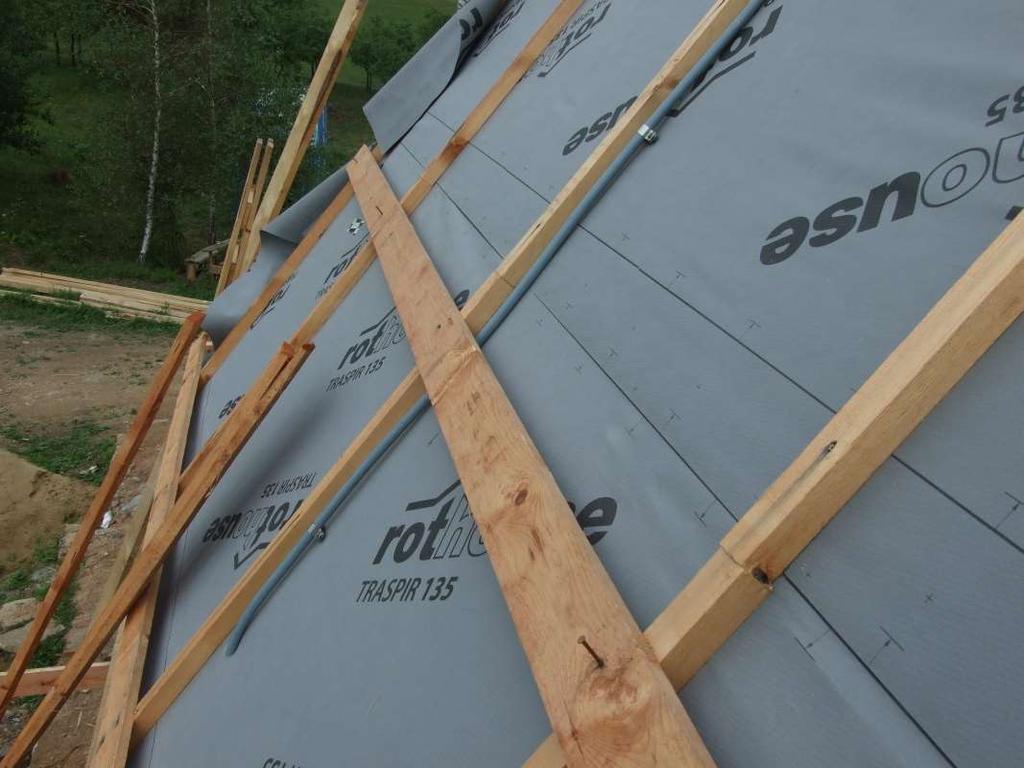

118 Výpočet s IP ILPC 2015 Jan Hájek

121 Instalace GFK jímače 3200 mm s jímací tyčí 2,5 m IP ILPC 2015 Jan Hájek

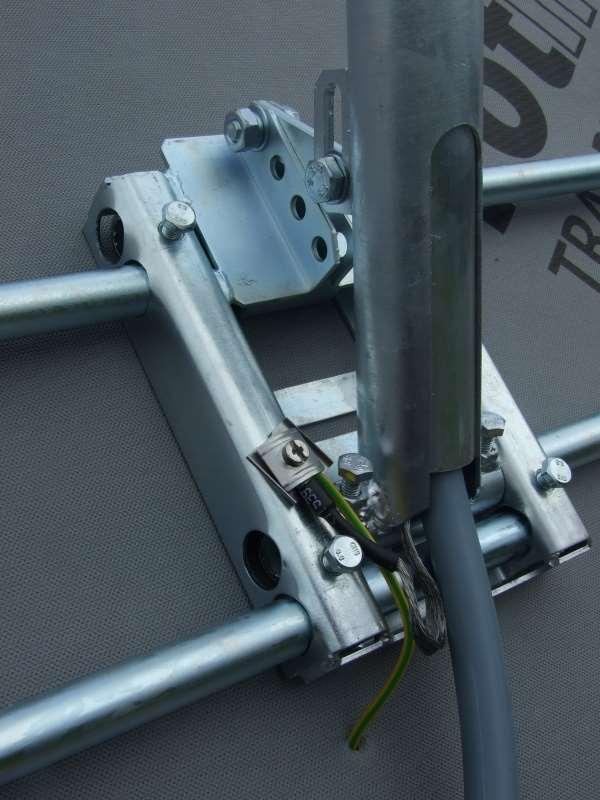

122 Uchycení GFK podpůrné trubky do krovu IP ILPC 2015 Jan Hájek

123 Uchycení GFK podpůrné trubky do krovu IP ILPC 2015 Jan Hájek

124 RD s FVE konečný vzhled IP ILPC 2015 Jan Hájek

125 IP ILPC 2015 Jan Hájek

126 Konečný vzhled IP ILPC 2015 Jan Hájek

127 Konečný vzhled IP ILPC 2015 Jan Hájek

128 Certifikát zkušebny: Jedná se o bílý čtvereček Potvrzení projektanta - nebude se koulet a je vidět ve tmě. Ověření kontrolora Vše odpovídá skutečnosti Ovšem ve skutečnosti se stále jedná o černé kolečko, za jehož funkci nese zodpovědnost jeho majitel.

129 Stále jedná o černé kolečko, za jehož funkci nese zodpovědnost jeho majitel.

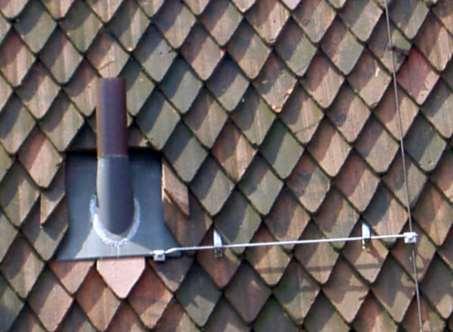

130 KOMÍNY A KOMÍNOVÉ VLOŽKY Spojit či nespojit s hromosvodem? Možné riziko: Zavlečení části bleskového proudu do objektu. V případě, že komín či jeho vložka budou tvořit navíc slepý svod, hrozí obyvatelům kromě požáru i fatálnější škody. Řešení: instalace oddáleného hromosvodu. Komínová vložka nebude s hromosvodem vůbec spojena

131 KOMÍNY A KOMÍNOVÉ VLOŽKY Bezpečné řešení = nespojovat! Oddálený hromosvod pro kovový komín Úkolem projektanta je vypočítat dostatečnou vzdálenost pro oddálení hromosvodu a výšku jímací tyče pro vytvoření ochranného prostoru.

132 HŘEBENOVÉ VEDENÍ Velká rozteč podpěr a volba nekvalitní materiálu Nevhodná volba materiálu a podpěr vedení Pokud je volen materiál vyžadující údržbu, hrozí při ní poškození střechy. Nevhodně volené podpěry neumožňující posun drátu poškodí jímací soustavu.

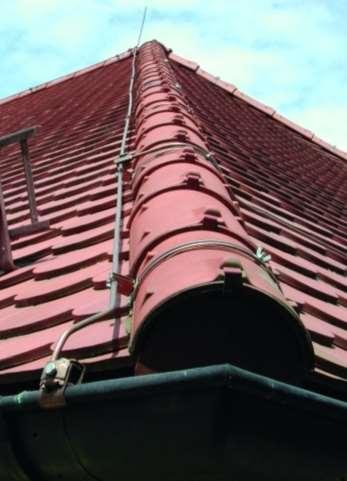

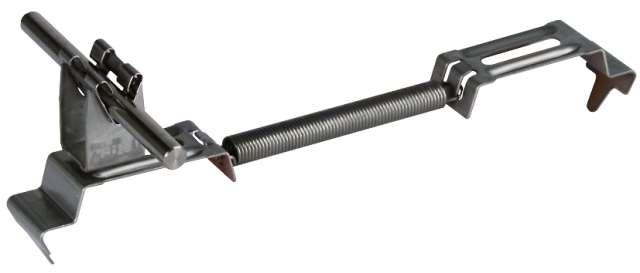

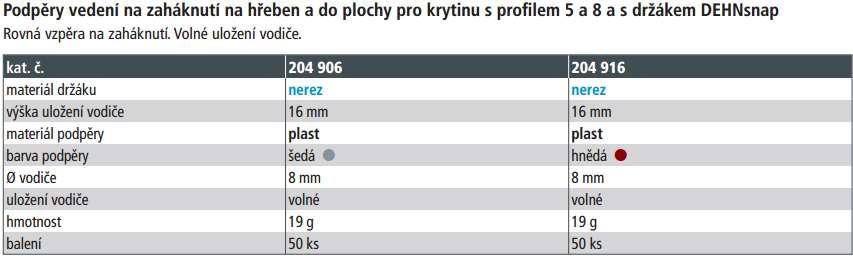

133 HŘEBENOVÉ VEDENÍ Široký výběr hřebenových podpěr

134 UCHYCENÍ SVODŮ NA STŘEŠE Odborná instalace

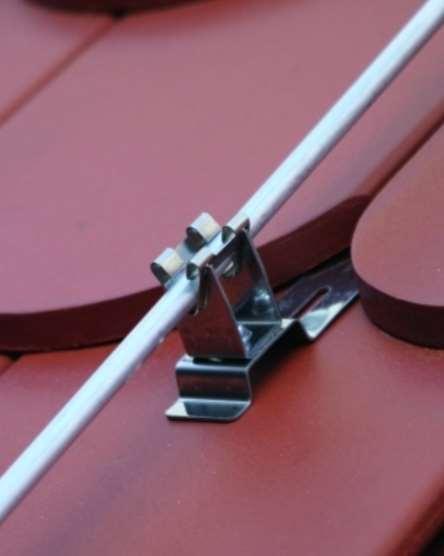

135 UCHYCENÍ SVODŮ NA STŘEŠE Subtilní, ale pevné a odolné provedení

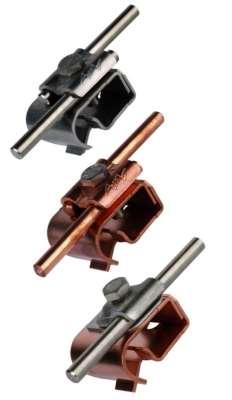

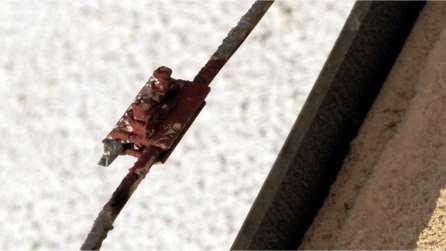

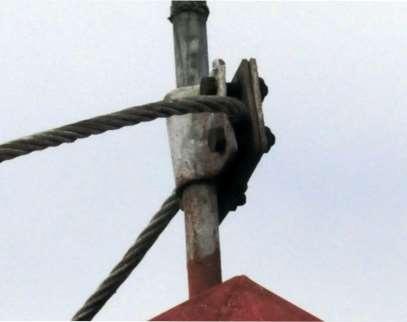

136 SVORKY A NAPOJENÍ SVODŮ Koroze zničí vše

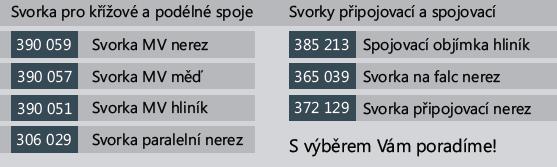

137 SVORKY A NAPOJENÍ SVODŮ Může to však vypadat i takto

138 OKAPY A SVORKY Zanedbaná instalace i revize

139 OKAPY A SVORKY Tyto svorky okapy nezničí, ani z nich nespadnou

140 PODPĚRY NA STĚNU PRO DRÁT Příliš těžký hromosvod

141 PODPĚRY NA STĚNU Lehký drát + pevná podpěra = ideální kombinace

142 ZKUŠEBNÍ SVORKY Napadené korozí ničí celý hromosvod

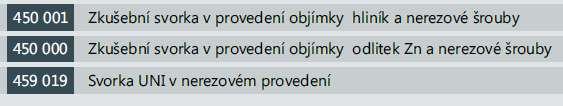

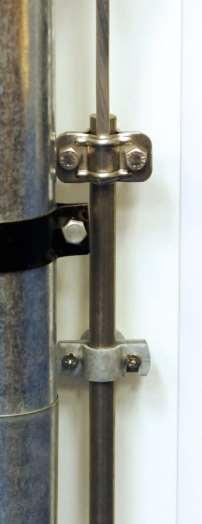

143 ZKUŠEBNÍ SVORKY Nenápadné, ale pevné a spolehlivé spojení

144 OCHRANNÝ ÚHELNÍK Problematické řešení ochrany svodu

145 Ochrana svodu volbou materiálu

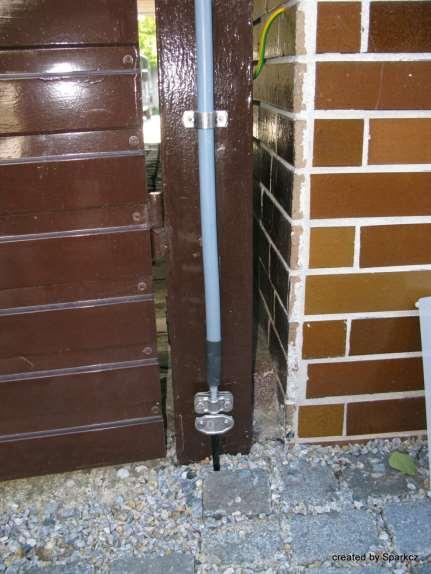

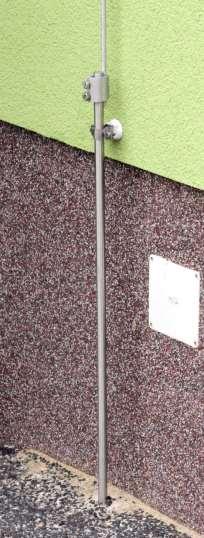

146 ZAVÁDĚCÍ TYČE Elegantní řešení zavedení svodu k uzemnění

147 Systém DEHNconductor vodič CUI Systém Bezpečí u svodů hromosvodu

148 Čekání na autobus a na blesk

149 Komplexní ochrana RD

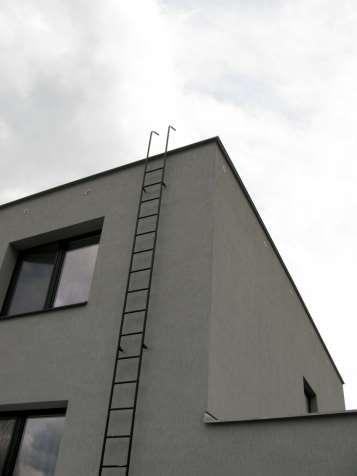

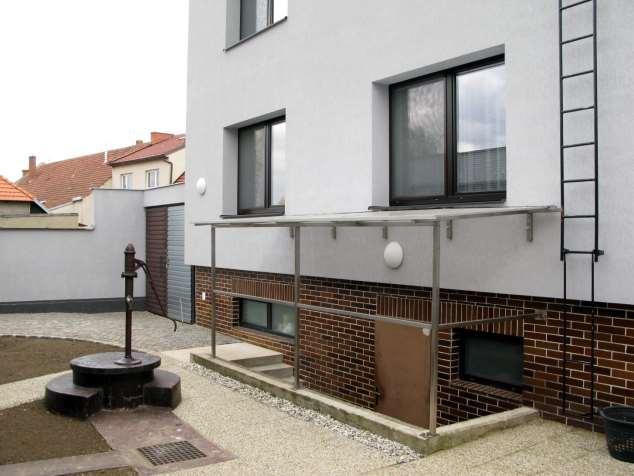

150 Situace

151 Situace

152 Situace

153 Situace

154 Situace

155 Situace

156 Situace

157 Rizika uvedená v ČSN EN E.6.3 Elektrická izolace vnějšího LPS Odpovídající dostatečná vzdálenost určená v 6.3 by měla být dodržena mezi vnějším LPS a všemi vodivými částmi připojenými k ekvipotenciálnímu pospojování stavby. Následující body jsou často kritické a vyžadují zvláštní pozornost: v případě větších staveb je často dostatečná vzdálenost mezi vodiči LPS a kovovými instalacemi tak velká, že ji není možno dodržet. Z toho vyplývá dodatečné pospojování LPS ke kovovým instalacím. Následkem toho teče část bleskového proudu přes tyto kovové instalace do uzemňovací soustavy stavbou;

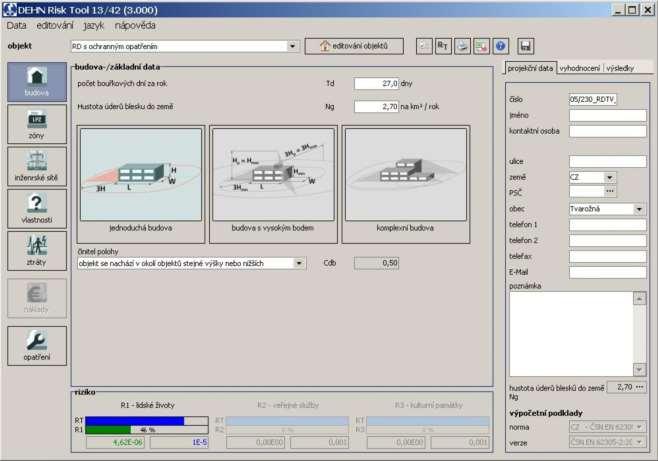

158 Analýza rizika a DEHNsupport 2.626%

159 Analýza rizika a DEHNsupport 46%

160 Výběr ochranných opatření 6.0. Výběr ochranných opatření pb systém ochrany před bleskem (hromosvod) 0,1 LPS třída III peb pospojování proti blesku 0,03 Pospojování pro LPL I pa vnější ochrana před úrazem 0,01 Elektrická izolace týkající se svodů rp protipožární opatření 0,5 Hasící zařízení Inženýrské sítě Přívod NN, telefon pspd koordinovaná SPD ochrana 0,01 LPL 1 Inženýrské sítě Napájení sousední stavba pspd koordinovaná SPD ochrana 0,03 LPL 3 nebo 4

161 Kontrola dostatečných vzdáleností Výpočet s 48 cm

162 Rizika

163 Rizika

164 Rizika

165 Rizika Riziko! Riziko!

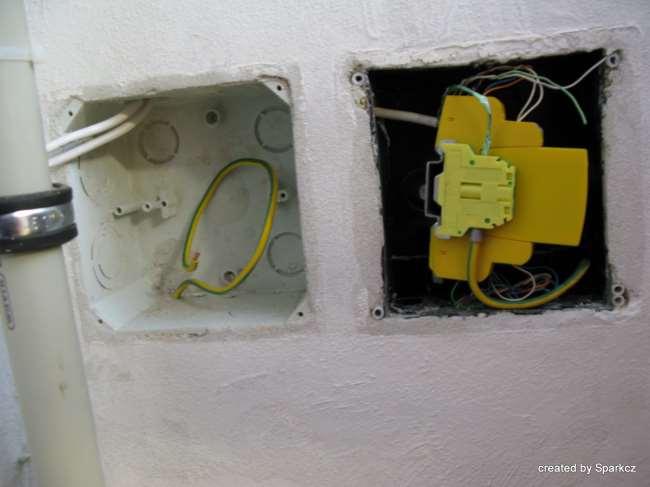

166 Řešení Instalace izolovaného hromosvodu Jímací soustava bude nadzvednutá nad střechou Svody budou provedeny vodiči HVI light

167 Kontrola s 53 cm Dostatečná vzdálenost vypočtená pro jímací tyč uvažovanou u anténního stožárku. Koeficient km je 0,7, tedy pro distanční vzpěry GFK.

168 Kontrola s 49 cm Dostatečná vzdálenost vypočtená pro okružní vedení uložené na distančních vzpěrách. Koeficient km je 0,7, tedy pro distanční vzpěry GFK.

169 Kontrola s 26 cm Dostatečná vzdálenost vypočtená pro místo napojení svodů HVI light. Koeficient km je 1 - vzduch

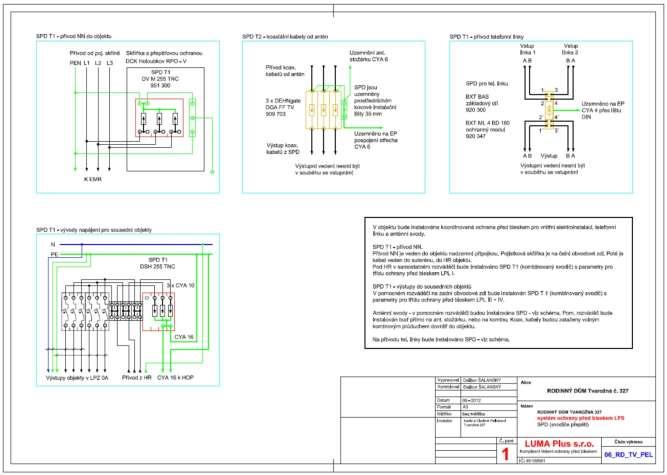

170 Projekt

171 Projekt

172 Projekt
