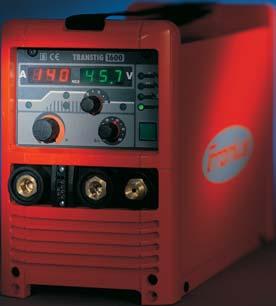

1 TransTig 1600 / 1700 Svafiování obalenou elektrodou CrNi ocele feritické / austenitické Ocele Duplex Mûdûné materiály DC WIG Pfiepínatelné zapalování - dotykové / VF MoÏnost dálkové regulace MoÏnost pfiipojení na elektrocentrálu Bezpeãnostní kód Nosn popruh Ovládání Up/Down na hofiáku Ochrana proti pfiehfiátí Digitální displej Hobby a domácí dílna ÚdrÏba / opravy Option Dálkov regulátor Svafiovací zdroj TT 1600 TT 1700 SíÈové napûtí +15 / 20 % 50/60 Hz 1 x 230 V 1 x 230 V Úãiník 0,99 (160 A) 0,99 (120 A) Rozsah svafiovacího proudu WIG A A EL A A Svafiovací proud WIG 10 min/40 C 40 % 160 A 170 A 10 min/40 C 100 % 110 A 120 A 10 min/25 C 100 % 130 A 150 A Napûtí naprázdno 45 V 92 V Pracovní napûtí WIG 10 16,4 V 10,1 16,8 V EL 20 25,6 V 20,1 25,6 V IP 23 Rozmûry d x x v 430 x 180 x 280 mm 430 x 180 x 280 mm Hmotnost 8,4 kg 8,9 kg TransTig 1600 plynové chlazení, pfiípojka Fronius-Z DC WIG 4,075,089,636 5 B TransTig 1600 G/F invertor 43,0004, A Zemnicí kabel 16mm 2 /3m/200A zástrãka 35mm 2 4,035,689 3 A TTG 1600 A F/UD/4m ruãní hofiák WIG TransTig 1700 plynové chlazení, pfiípojka Fronius-Z 4,075,115,636 5 B TransTig 1700 G/F invertor 43,0004, A Zemnicí kabel 16mm 2 /3m/200A zástrãka 35mm 2 4,035,689 3 A TTG 1600 A F/UD/4m ruãní hofiák WIG Roz ífiená v bava Dálkové regulátory a pfiipojovací kabely 4,046,048 3 A TP MC dálk. reg. elektroda 4,046,049 3 A TR 50 MC pulzní dálk. reg. 4,046,052 3 D TR 51 MC bodovací dálk. reg. 4,046,050 3 A TR 52 MC noïní dálk. reg. 43,0004, A Kabel dálk. reg. 10-pólÛ/5m 43,0004, A Kabel dálk. reg. 10-pólÛ/10m 43,0004, A Kabel dálk. reg. 10-pólÛ/20m 43,0004, A Kabel elektrody 35mm 2 /4m/300A 43,0004, A Zemnicí kabel 25mm 2 /4m/250A zástrãka 35mm 2 4,060,095 3 D Eprom specielní MW/TT 4,045,917 3 A Podvozek Easy-LT MW/TT 1700/

2 TransTig 2200 Svafiování obalenou elektrodou Mûdûné materiály Automatické odpojení chlazení Pfiepínatelné zapalování dotykové/vf Monitorování zemního zkratu Funkce zkou ka plynu MoÏnost pfiipojení na elektrocentrálu Práce s programov mi bloky (JOBs) Nosn popruh Ovládání Up/Down na horáku Ochrana proti prehrátí Bodování / pulzní provoz Digitální displej TAC-stehovací program MoÏnost pfiipojení na Bus Automobilov a dodavatelsk prûmysl ÚdrÏba / opravy Robotizované svafiování Roz ífiená v bava MoÏnost dálkové regulace Rozhraní pro robota JobMaster TIG DC WIG Svafiovací zdroj TT 2000 SíÈové napûtí 20 % / +15 % 230 V Úãiník 0,99 Rozsah svafiovacího proudu WIG A EL A Svafiovací proud 10 min/40 C 40 % 220 A pfii zatíïení 10 min/40 C 60 % 180 A 10 min/40 C 100 % 150 A Napûtí naprázdno 84 V Pracovní napûtí WIG 10,1 18,8 V EL 20,4 27,2 V Rozmûry d x x v 485 x 180 x 390 mm Hmotnost 16,8 kg Chladicí modul FK 2200 Chladicí v kon Q = max. +40 C 570 W Max. prûtok 3,0 l/min MnoÏství chladicí náplnû 1,5 l Rozmûry d x x v 540 x 180 x 180 mm Hmotnost bez obsahu 6,6 kg Cena CZK TransTig 2200 plynové chlazení, pfiípojka Fronius-F WIG-AC/DC 4,075,120 1 B TransTig 2200 G/F invertor 4,035,709 3 A TTG 2200A F/UD/4m 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A 57

3 TransTig 2200 DC WIG TransTig 2200 vodní chlazení, pfiípojka Fronius-F WIG-AC/DC 4,075,120 1 B TransTig 2200 G/F invertor 4,045,886 3 B Chladicí modul FK ,045,917 3 A Podvozek Easy-LT TT/MW 1700/2200 4,035,758 3 A TTW 3000A F++/UD/4m Roz ífiená v bava Chladící modul 4,045,886,630 3 B Chladící modul FK 2200 bez náplnû 4,100,432 3 D Vestavba hlídaã prûtoku FK ,0009, D Chladicí kapalina 5l 40,0009, D Chladicí kapalina 30l Dálkové regulátorya pfiípojovací kabely 4,046,082 3 A TR 1000 dálkové reg. s diplejem s kabelem/5m 4,046,085 3 C TR 1100 dálkové ovládání s kabelem/4,5m 4,046,079 3 A TR 2000 dálkové ovládání s kabelem/5m 4,046,083 3 A TR 3000 dálk. ovládání elektroda s kabelem/5m 4,046,080 3 A TR 4000 dálkové ovládání universal s kabelem/5m 4,046,089 3 D RCU 2000 WIG dálkové ovládání s kabelem/5m 4,046,090 3 A TR 2200-F noïní dálkové regulátor universal s kabelem/5m 4,100,265 3 A Vestavba magnet. dálk. regulátor 43,0004, A ProdluÏ. kabel 10-pólÛ/5m 43,0004, A ProdluÏ. kabel 10-pólÛ/10m 43,0004, A Kabel elektrody 35mm 2 /4m/300A 43,0004, A Zemnicí kabel 35mm 2 /3m/250A zástrãka 35mm 2 ProdluÏovací hadicová vedení 4,047,376 3 C TTG prodl. hadic. vedení UD/10m/25mm 2 4,047,377 3 C TTW prodl. hadic. vedení UD/10m/25mm 2 4,047,378 3 C TTG prodl. hadic. vedení JM/10m/25mm 2 4,047,379 3 C TTW prodl. hadic. vedení JM/10m/25mm 2 Software 4,061,103 3 A Software FS JobExplorer funguje s konvertorem 4,100,262 LocalNet RS 232 4,061,105 3 A Software FS Weld Process Data (OPC-Server) 4,061,109 3 A Software FS Weldoffice pro digitální pfiístroje 4,061,008 3 D Software PC-Weldoffice 50 I/O pro digitální pfiístroje Servicetools 4,050,082 3 A BSL-Tool (vãetnû Software-Tool CD) 4,100,262 3 A Vestavba LocalNet RS 232 Konverter (vãetnû CD-Rom Softwaretools) (vãetnû Rob Visualisierung, Data Monitor Rob, BackUp, Service tool, Lizenzmanager) 58

4 TransTig 2600 / 2600 Cel / 3000 Automatické odpojení chlazení Pfiepínatelné zapalování - dotykové / VF MoÏnost dálkové regulace Funkce zkou ka plynu MoÏnost pfiipojení na elektrocentrálu Bezpeãnostní kód Svafiování obalenou elektrodou téï CEL CrNi ocele feritické / austenitické Ocele Duplex Mûdûné materiály Nosn popruh Ovládání Up/Down na hofiáku Ochrana proti pfiehfiátí Digitální displej Automobilov a dodavatelsk prûmysl Stavba kolejov ch vozidel Stavba lodí / offshore Roz ífiená v bava Dálkov regulátor Pfiepínání Ar/He Rozhraní pro tiskárnu (RS 232) Monitorování zemního zkratu Rozhraní pro robota Signál prûtoku proudu Práce s programov mi bloky (JOBs) DC WIG Svafiovací zdroj TT 2600 TT 2600 Cel TT 3000 SíÈové napûtí +15 % / 20 % 50/60 Hz 3 x 400 V 3 x 400 V 3 x 400 V Úãiník1 0,99 0,99 (260 A) 0,99 Rozsah svafiovacího proudu plynule DC A A A Svafiovací proud 10 min/40 C 60 % 260 A 260 A pfii zatíïení 10 min/40 C 100 % 220 A 230 A 260 A 10 min/40 C 65 % 300 A Uãinnost 150 A 89 % 89 % 89 % Napûtí naprázdno 83 V 80 V 83 V Pracovní napûtí WIG 10 20,4 V 10 20,4 V V EL V V V IP 23 IP 23 Rozmûry d x x v 625 x 250 x 480 mm 625 x 290 x 480 mm 625 x 250 x 480 mm Hmotnost 30 kg 30 kg 30 kg Chladicí modul FK 2601 FK 2601-R 50/60 Hz Chladicí v kon pfii 40 C 750 W 510 W PrÛtok 1,6 l/min 3,0 l/min MnoÏství chladicí náplnû 5,5 l 5,5 l Hmotnost bez chladicí náplnû 11 kg 13 kg Rozmûry d x x v 700 x 240 x 250 mm 700 x 240 x 250 mm Cena CZK TransTig 2600 plynové chlazení, pfiípojka Fronius-F 4,075,118,636 1 B TransTig 2600 G/F invertor 4,035,709 3 A TTG 2200 A F/UD/4m ruãní svafiovací hofiák WIG 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A 59

5 TransTig 2600 / 2600 Cel / 3000 DC WIG Invertoy TransTig 2600 vodní chlazení, pfiípojka Fronius-F 4,075,118,636 1 B TransTig 2600 G/F invertor 4,045,806 3 B FK 2601 chladicí modul 4,035,758 3 A TTW 3000A F++/UD/4m ruãní svafiovací hofiák WIG TransTig 2600 Cel plynové chlazení, pfiípojka Fronius-F 4,075,118,637 1 B TransTig 2600 Cel G/F invertor 4,035,709 3 A TTG 2200A F/UD/4m ruãní hofiák WIG 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A TransTig 2600 Cel vodní chlazení, pfiípojka Fronius-F 4,075,118,637 1 B TransTig 2600 Cel G/F invertor 4,045,806 3 B FK 2601 chladicí modul 4,035,758 3 A TTW 3000A F++/UD/4m ruãní svafiovací hofiák WIG TransTig 3000 vodní chlazení, pfiípojka Fronius-F 4,075,090,636 1 B TransTig 3000 G/F invertor 4,045,806 3 B FK 2601 chladicí modul 43,0004, A Zemnicí kabel 35mm 2 /3m/250A zástrãka 35mm 2 4,035,758 3 A TTW 3000A F++/UD/4m ruãní svafiovací hofiák WIG Roz ífiená v bava Invertor 4,075,118,001 1 B TransTig 2600 G/W/E 4,075,084,001 1 B TransTig 2600 G/W/E Cel 4,075,090,001 1 B TransTig 3000 G/E 4,075,090,630 1 B TransTig 3000 G/W/Z 3 x 220V/230V Chladící modul 4,045,806,630 3 B Chladíci modul FK 2601 bez náplnû 4,045,823 3 B Chladízí modul FK 2601-F 50/60 Hz 40,0009, A Chladicí kapalina 5l 40,0009, D Chladicí kapalina 30l 60

6 TransTig 2600 / 2600 Cel / 3000 Roz ífiená v bava Vestavba / pfiestrojovací sady 4,100,171 3 D Vestavba Ar/He pfiepínání ,100,195 3 A Vestavba sledování zemního proudu TT/MW ,100,189 3 A Vestavba ukládání RS 232 / ,100,188 3 A Vestavba rozhraní pro robota 2600 / ,100,201 3 D Pfiipojení rozhraní pro robota MW/TT ,100,170 3 A Vestavba signál prûtoku proudu ,100,202 3 D Pfiipojení automat MW/TT 2600 Dálkové regulátory a pfiípojovací kabely 4,046,048 3 A TP MC dálk. reg. elektroda 4,046,076 3 A TP MC Cel dálk. reg. elektroda 4,046,049 3 A TR 50 MC pulzní dálk. reg. 4,046,052 3 D TR 51 MC bodovací dálk. reg. 4,046,050 3 A TR 52 MC noïní dálk. reg. 4,046,057 3 D TR 55 MC dálk. reg. robot 4,046,043 3 D TR 22-P vyvolávací dálk. reg. DC WIG 43,0004, A Kabel dálk. reg. 10-pólÛ/5m 43,0004, A Kabel dálk. reg. 10-pólÛ/10m 43,0004, A Kabel dálk. reg. 10-pólÛ/20m 43,0004, A Kabel elektrody 50mm 2 /4m/400A 4,045,807 3 A Podvozek Allround 44,0300, A Úhelník vertikální uchycení hofiáku WIG 4,001,560 3 C Simulátor tlaãítka hofiáku WIG 4,060,095 3 D Eprom specielní MW/TT Autotrafa 4,001,551 3 D Autotrafo 3 x 200V/230/400V TT 2600/3000 4,001,614 3 D Autotrafo 3 x 480V, 440/400V Hz TT 2600/3000 4,001,615 3 D Autotrafo 3 x 500V, 460/400V Hz TT 2600/3000 4,100,184 3 D Pfiestr. sada podvozek/autotrafo Allround 61

7 TransTig 450 DC WIG Automatické odpojení chlazení Pfiepínatelné zapalování - dotykové / VF MoÏnost dálkové regulace Jefiábov závûs WIG hork drát Svafiování obalenou elektrodou CrNi ocele feritické / austenitické Ocele duplex Mûdûné materiály Ochrana proti pfiehfiátí Automobilov a dodavatelsk prûmysl Robotizované svafiování Stavba kolejov ch vozidel Stavba lodí / offshore Roz ífiená v bava Dálkov regulátor Rozhraní pro robota Pfiepínání Ar/He Signál prûtoku proudu Hlídaã prûtoku pro chlazení hofiáku Svafiovací zdroj TT 450 Sít ové napûtí +/ 10% 50/60 Hz 3 x 380/400/415 V Úãiník 60 % 0,99 Rozsah svafiovacího proudu A Svafiovací proud pfii zatíïení 60 % 450 A 100 % 360 A Napûtí naprázdno 50 V Pracovní napûtí 0-65 A Rozmûry d x x v (chladicí okruh / podvozek) 900 x 655 x 1120 mm Hmotnost (chladicí okruh / podvozek) 108 kg Chladicí modul FK 71 Chladicí v kon pfii +40 C 950 W PrÛtok 3,51 l/min MnoÏství chladicí náplnû ca. 7 l Rozmûry d x x v 575 x 365 x 265 mm Hmotnost bez chladicí náplnû 21 kg TransTIG 450 vodní chlazení, pfiípojka Fronius-Z 4,075,056 1 D TransTig 450 W/Z invertor 4,045,802 3 B FK 71 50/60 Hz chladicí modul 4,045,741 3 A Konzola chladicí modul FK 71 43,0004, A Zemnicí kabel 70mm 2 /4m/600A zástrãka 70mm 2 4,045,740 3 A Podvozek TPS 330/450 TT/MW 450 / Time 4,035,774 3 B TTW 4000A F++/4m ruãní svafiovací hofiák WI0 34,0350, A Adapter WIG-TTW 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A Roz ífiená v bava Invertor 4,075,056,001 1 D TransTig 450 W/E Vestavby / pfiestrojovací sady 4,100,147 3 A Vestavba hlídaã prûtoku FK 71 (vodní filtr vãetnû) 4,001,377 3 D Pfiestr. sada prûtoku proudu signál 4,100,012 3 D Vestavba pfiepínání Ar/He 4,100,326 3 C Vestavba vodní filtr FK 71 Dálkové regulátory a pfiípojovací kabely 4,046,001 3 D TP 4 dálk. regulátor elektroda 4,046,005 3 D TR 50-1 pulzní dálk. regulátor 4,045,316 3 A TR 52-1 noïní dálk. regulátor 43,0004, A Kabel dálk. reg. 10-pólÛ/5m 43,0004, A Kabel dálk. reg. 10-pólÛ/10m 43,0004, A Kabel dálk. reg. 10-pólÛ/20m 4,045,679 3 D Podvozek pro 2 láhve 4,045,722 3 D Konzola podvozek pro 2 láhve 4,045,648 3 D DrÏak hadic. vedení k postranní montáïi 4,045,748 3 A Podstavec 40,0009, A Chladicí kapalina 5l 40,0009, D Chladicí kapalina 30l 4,045,802,630 3 D Chladicí modul FK 71 2 ãerpadla 34,0350, A Adaptér WIG-TTG (u pouïití plynem chlazeného hofiáku TTG) 62

8 MagicWave 1700 / 2200 Automatická tvorba kaloty Automatické odpojení chlazení Pfiepínatelné zapalování - dotykové / VF Funkce zkou ka plynu MoÏnost pfiipojení na elektrocentrálu Práce s programov mi bloky (JOBs) Pfiepínání polarity Nosn popruh WIG-AC/DC Svafiování obalenou elektrodou Hliníkové materiály Ovládání Up/Down na hofiáku Madlo (MW 2200) Ochrana proti pfiehfiátí Bodování / pulsní provoz Digitální displej TAC-stehovací program ActiveWave, zaji Èující tich oblouk Monitorování zemního zkratu MoÏnost pfiipojení na Bus Automobilov a dodavatelsk prûmysl Leteck prûmysl a kosmonautika Robotizované svafiování Roz ífiená v bava Dálkov regulátor Rozhraní pro tiskárnu JobMaster TIG AC/DC WIG Svafiovací zdroj MW 1700 MW 2200 SíÈové napûtí 20 % / +15 % 230 V 20 % / +15 % 230 V Úãiník 0,99 0,99 Rozsah svafiovacího WIG A A proudu Elektrode A A Svafiovací proud 10 min/40 C 35 % 170 A 220 A pfii zatíïení 10 min/40 C 60 % 130 A 170 A 10 min/40 C 100 % 100 A 150 A Napûtí naprázdno 80 V 88 V Pracovní napûtí WIG 10,1 16,8 V 10,1 18,8 V Elektrode 20,4 25,6 V 20,4 27,2 V IP 23 Rozmûry d x x v 485 x 180 x 344 mm 485 x 180 x 390 mm Hmotnost 14,6 kg 17,8 kg Chladicí modul FK 2200 Chladicí v kon Q = max. +40 C 570 W Max. prûtok 3,0 l/min MnoÏství chladicí náplnû 1,5 l Rozmûry d x x v 540 x 180 x 180 mm Hmotnost bez obsahu 6 kg MagicWave 1700 plynové chlazení, pfiípojka Fronius-F WIG-AC/DC 4,075,121 5 B MagicWave 1700 G/F invertor WIG-AC/DC 43,0004, A Zemnicí kabel 35mm 2 /3m/250A zástrãka 35mm 2 4,035,709 3 A TTG 2200A F/UD/4m 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A 63

9 MagicWave 1700 / 2200 AC/DC WIG MagicWave 2200 vodní chlazení, pfiípojka Fronius-F WIG-AC/DC 4,075,119 1 B MagicWave 2200 G/F invertor WIG-AC/DC 4,045,886 3 B Chladicí modul FK ,0004, A Zemnicí kabel 35mm 2 /3m/250A zástrãka 35mm 2 4,045,917 3 A Podvozek Easy-LT TT/MW 1700/2200 4,035,758 3 A TTW 3000A F++/UD/4m Roz ífiená v bava Chladící modul 4,045,886,630 3 B Chladíci modul FK 2200 bez náplnû 4,045,432 3 D Vestavba hlídaã prûtoku FK ,0009, A Chladicí kapalina 5l 40,0009, D Chladicí kapalina 30l Dálkové regulátory a pfiípojovací kabely 4,046,082 3 A TR 1000 dálkové reg. s diplejem s kabelem/5m 4,046,085 3 C TR 1100 dálkové ovládání s kabelem/4,5m 4,046,079 3 A TR 2000 dálkové ovládání s kabelem/5m 4,046,083 3 A TR 3000 dálk. ovládání elektroda s kabelem/5m 4,046,080 3 A TR 4000 dálkové ovládání universal s kabelem/5m 4,046,089 3 D RCU 2000 WIG dálkové ovládání s kabelem/5m 4,046,090 3 A TR 2200-F noïní dálkové regulátor universal s kabelem/5m 4,100,265 3 A Vestavba magnet dálkov regulátor 43,0004, A ProdluÏ. kabel 10-pólÛ/5m 43,0004, A ProdluÏ. kabel 10-pólÛ/10m 43,0004, A Kabel elektrody 35mm 2 /4m/300A ProdluÏovací hadicová vedení 4,047,376 3 C TTG prodl. hadic. vedení UD/10m/25mm 2 4,047,377 3 C TTW prodl. hadic. vedení UD/10m/25mm 2 4,047,378 3 C TTG prodl. hadic. vedení JM/10m/25mm 2 4,047,379 3 C TTW prodl. hadic. vedení JM/10m/25mm 2 Software 4,061,103 3 A Software FS JobExplorer funkãní s 4,100,262 LocalNet RS 232 konverter 4,061,105 3 A Software FS Weld Process Data (OPC-Server) 4,061,109 3 A Software FS Weldoffice pro digitální pfiístroje 4,061,008 3 D Software PC-Weldoffice 50 I/O pro digitální pfiístroje Servisní vybavení 4,050,082 3 A BSL-Tool (vãetnû Software-Tool CD) 4,100,262 3 A Vestavba LocalNet RS 232 Konverter (vãetnû Software-Tool CD) Roboter Interface 4,100,254 3 A Vestavba Rob 3000 Aut. Interface a 4,100,239 3 A Vestavba Rob 4000 Interface LocalNet 4,100,274 3 A Vestavba Rob 4000 kabel. svazek 1,5m a 4,100,255 3 A Vestavba Rob 5000 Interface se sítí LocalNet 4,100,260 3 A Vestavba Rob 5000 kabel. svazek 4,100,261 3 A LocalNet rozboãka pasivní / pfiípojka LocalNet 4,100,270 3 D Vestavba Rob 5000 Fronet Feldbus Interface na dotaz! 64

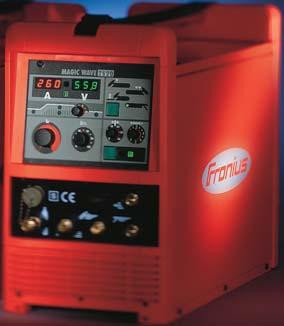

10 MagicWave 2600 / 2600 Cel / 3000 Fuzzy Automatická tvorba kaloty Automatické odpojení chlazení Pfiepínatelné zapalování - dotykové / VF Funkce zkou ka plynu MoÏnost pfiipojení na elektrocentrálu Tich oblouk v dûsledku Fuzzy logiky Pfiepínání polarity Bezpeãnostní kód WIG-AC/DC Svafiování obalenou elektrodou - téï CEL Elektrochemické ãi tûní Hliníkové materiály Nosn popruh Ovládání Up/Down na hofiáku Ochrana proti pfiehfiátí Digitální displej Automobilov a dodavatelsk prûmysl Robotizované svafiování Stavba kolejov ch vozidel Stavba lodí / offshore Roz ífiená v bava Dálkov regulátor Pfiepínání Ar/He Rozhraní pro tiskárnu (RS 232) Monitorování zemního zkratu Rozhraní pro robota Práce s programov mi bloky (JOBs) Sada MagicCleaner AC/DC WIG Svafiovací zdroj MW 2600 Fuzzy MW 2600 Cel MW 3000 Fuzzy SíÈové napûtí +15 % / 20 % 50/60 Hz 3 x 400 V 50/60 Hz 3 x 400 V 50/60 Hz 3 x 400 V 50/60 Hz Úãiník1 0,99 0,99 0,99 (150 A) 0,99 (300 A) Rozsah svafiovacího proudu AC A A A plynule DC A A A Svafiovací proud 10 min/40 C 40 % 260 A (50 %) 260 A pfii zatíïení 10 min/40 C 60 % 240 A 180 A 300 A 10 min/40 C 100 % 185 A 145 A 260 A Napûtí naprázdno 56 V 80 V 56 V Pracovní napûtí WIG 10 20,4 V 10 20,4 V V EL V V V IP 23 IP 23 Rozmûry d x x v 625 x 290 x 480 mm 625 x 290 x 480 mm 625 x 290 x 480 mm Hmotnost 33,95 kg 33,95 kg 33,95 kg Chladicí modul FK 2600 FK 2600-R 50/60 Hz Chladicí v kon pfii 40 C 570 W 570 W PrÛtok 1,6 l/min 3,0 l/min MnoÏství chladicí náplnû 5,5 l 5,5 l IP 23 Hmotnost bez náplnû 11 kg 13 kg Rozmûry d x x v 625 x 290 x 230 mm 625 x 290 x 230 mm MagicWave Fuzzy 2600 vodní chlazení, pfiípojka Fronius-F WIG/AC/DC 4,075,117,636 1 B MagicWave 2600 G/F invertor WIG-AC/DC 4,100,195 3 A Vestavba sledování zemního proudu TT/MW ,045,800 3 B FK 2600 chladicí modul 4,036,758 3 A TTW 3000A F++/UD/4m ruãní hofiák WIG 65

11 MagicWave 2600 / 2600 Cel / 3000 Fuzzy AC/DC WIG MagicWave 2600 Cel vodní chlazení, pfiípojka Fronius-F WIG/AC/DC 4,075,117,637 1 B MagicWave 2600 Cel G/F invertor WIG-AC/DC 4,100,195 3 A Vestavba sledování zemního proudu TT/MW ,045,800 3 B FK 2600 chladicí modul 4,035,758 3 A TTW 3000A F++/UD/4m ruãní hofiák WIG MagicWave 3000 vodní chlazení, pfiípojka Fronius-F 4,075,083,636 1 B MagicWave 3000 G/F invertor WIG-AC/DC 4,100,195 3 A Vestavba sledování zemního proudu TT/MW ,045,800 3 B FK 2600 chladicí modul 4,035,758 3 A TTW 3000A F++/UD/4m ruãní hofiák WIG Roz ífiená v bava Invertor WIG-AC/DC 4,075,083,001 1 B MagicWave 3000 Fuzzy G/W/E 4,075,083,631 1 D MagicWave 2600 Cel G/W/E 4,075,083,637 1 B MagicWave 3000 G/F 200 Hz AC WIG-AC/DC (Nastavení frekvence sekundáru do 200 Hz) Chladící modul 4,045,822 3 B FK 2600-R 50/60 Hz chladící modul 4,045,800,631 3 B FK 2600 chladící modul bez náplnû 4,045,822,630 3 B FK 2600 chladící modul 50/60 Hz bez náplnû 4,100,264 3 D Vestavba hlídaã prûtoku FK 2600 Pozor: pouze dílenská vestavba 40,0009, A Chladicí kapalina 5l 40,0009, D Chladicí kapalina 30l Vestavba / pfiestrojovací sady 4,100,171 3 D Vestavba pfiepínání Ar/He ,100,189 3 A Vestavba ukládání RS ,100,188 3 A Vestavba rozhraní pro robota ,100,201 3 D Pfiipojení rozhraní pro robota MW/TT ,100,170 3 A Vestavba signál proudu ,100,202 3 D Pfiipojení automat MW/TT ,0001, A Vestavn blok UTC-AC frekvence (Nastavení frekvence sekundáru do 200 Hz pro MW 3000) Dálkové regulátory a pfiipojovací kabely 4,046,048 3 A TP MC dálk. reg. elektroda 4,046,049 3 A TR 50 MC pulzní dálk. reg. 4,046,052 3 D TR 51 MC bodovací dálk. reg. 4,046,050 3 A TR 52 MC noïní dálk. reg. 4,046,051 3 D TR 53 MC AC dálk. reg. 4,046,057 3 D TR 55 MC dálk. reg. robot 4,046,076 3 A TP MC Cel dálk. reg. elektroda 4,046,043 3 D TR 22-P vyvolávací dálk. reg. 43,0004, A Kabel dálk. reg. 10-pólÛ/5m 43,0004, A Kabel dálk. reg. 10-pólÛ/10m 43,0004, A Kabel dálk. reg. 10-pólÛ/20m 4,001,560 3 C Simulátor tlaãítka hofiáku WIG 43,0004, A Kabel elektrody 35mm 2 /4m/300A 43,0004, A Kabel elektrody 50mm 2 /4m/400A 4,045,807 3 A Podvozek Allround 4,001,534 3 A Sada MagicCleaner 44,0300, A Úhelník vertikální uchycení hofiáku WIG 4,060,095 3 D Eprom specielní MW/TT Autotrafa 4,001,547 3 D Autotrafo 3 x 200V/230/400V pro MW ,001,563 3 D Autotrafo 3 x 500V/460/400V pro MW ,001,568 3 D Autotrafo 480V/440/400V pro MW ,100,184 3 D Pfiestr. sada podvozek / autotrafo Allround 66

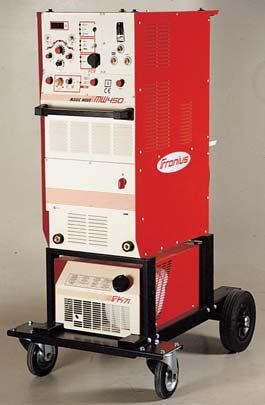

12 MagicWave 450 Automatické odpojení chlazení Pfiepínatelné zapalování - dotykové / VF Jefiábov závûs WIG-AC/DC WIG hork drát Svafiování obalenou elektrodou Automobilov a dodavatelsk prûmysl Robotizované svafiování Stavba kolejov ch vozidel Stavba lodí / offshore Pfiepínání polarity Svafiovací zdroj MW 450 SíÈové napûtí +/ 10 % 50/60 Hz 3 x 380/400/415 V Úãiník (450 A) 0,99 Rozsah svafiovacího proudu EL-DC A WIG-AC A Svafiovací proud 60 % 450 A pfii zatíïení 100 % 360 A Frekvenãní rozsah AC Hz Napûtí naprázdno 50 V Pracovní napûtí 0 53 V Rozmûry d x x v zdroj 720 x 400 x 880 mm Hmotnost zdroj 134 kg Hliníkové materiály Roz ífiená v bava Dálkov regulátor Pfiepínání Ar/He Signál prûtoku proudu Hlídaã prûtoku pro chlazení hofiáku Rozhraní pro robota Ovládání Up/Down na hofiáku Ochrana proti pfiehfiátí Digitální displej Chladicí modul FK 71 Chladicí v kon pfii +40 C 950 W PrÛtok 3,5 l/min MnoÏství chladicí náplnû 5,5 l Rozmûry d x x v 575 x 365 x 265 mm Hmotnost bez chladicí náplnû 21 kg MagicWave 450 vodní chlazení, pfiípojka Fronius-Z WIG-AC/DC 4,075,036 1 D MagicWave 450 W/Z Invertor WIG-AC/DC 4,045,802 3 B FK 71 50/60 Hz chladicí modul 4,045,741 3 A Konzola chladicí modul FK 71 4,045,740 3 A Podvozek TPS 330/450 TT/MW 450 / Time 43,0004, A Zemnicí kabel 70mm 2 /4m/600A zástrãka 70mm 2 4,035,774 3 B TTW 4000A F++/4m ruãní svafiovací hofiák WIG 34,0350, A Adaptér WIG-TTW 44,0350, A SkfiíÀka s náhr. díly TTG 2200A/TTW 4000A Roz ífiená v bava Invertor WIG-AC/DC 4,075,036,001 1 D MagicWave 450 W/E Vestavba / pfiestrojovací sady 4,100,012 3 D Vestavba pfiepínání Ar/He 4,100,147 3 A Vestavba hlídaã prûtoku FK 71 (vodní filtr vãetnû) 4,001,377 3 D Pfiestr. sada signál proudu externû 4,001,380 3 D Vestavba regulace proudu 4,100,326 3 C Vestavba vodní filtr FK 71 4,100,112 3 D Vestavba WIG Roboter Interface Dálkové regulátory a pfiipojovací kabely 4,045,316 3 A TR 52-1 noïní dálk. regulátor 4,046,053 5 D FR 10 RO dálk. regulátor 4,046,023 4,046, D D TR 53 AC dálk. regulátor TR 50-1 pulzní dálk. regulátor 43,0004, A Kabel dálk. reg. 10-pólÛ/5m 43,0004, A Kabel dálk. reg. 10-pólÛ/10m 43,0004, A Kabel dálk. reg. 10-pólÛ/20m 4,045,722 3 D Konzola podvozek pro 2 láhve 4,045,648 3 D DrÏak hadic. vedení k postranní montáïi 4,045,748 3 A Podstavec 34,0350, A Adaptér WIG-TTG (u pouïití plynem chlazeny hofiák TTG) 43,0004,0154 4,045, A D Kabel elektrody 70 mm 2 /4m/400A Podvozek pro 2 láhve AC/DC WIG 67
