1 Ploché střechy CZ leden 2013 Ploché střechy

2 Úvod Pro prodloužení životnosti budovy a snížení energetických ztrát je nevyhnutelná dokonalá realizace ploché střechy. Plochá střecha, podobně jako jiné stavební konstrukce, potřebuje odborný návrh skladby, který musí vycházet z provozních podmínek objektu. Konkrétní požadavky ovlivňují návrh a ochranu tepelné izolace v ploché střeše. Základní část konstrukčního řešení ploché střechy tvoří optimálně navržená a vhodně zabudovaná tepelná izolace a její ochrana před vnějšími vlivy. Optimální tloušťka a způsob uložení tepelné izolace vychází z výpočtu tepelných ztrát. Z výpočtu je zřejmá i kondenzace vodních par a následně i návrh parotěsné fólie. K zateplení plochých střech se doporučuje použít tvrdší materiály s odpovídající pevností v tlaku. Obsah ploché střechy Úvod 2 Možnosti aplikace izolace Knauf Insulation 3 Návrh skladby nepochozí střešní konstrukce 4 občasně pochůzné střešní konstrukce 5 pochůzné střešní konstrukce 6 Postup návrhu zateplení ploché střechy 7 Správný návrh střešní konstrukce 8 Požární odolnost 9 Zvukově-izolační vlastnosti 9 Speciální výrobky pro ploché střechy 10 Doporučené minerální izolace Knauf Insulation 11 Tuhé střešní desky z kamenné minerální vlny jsou určeny především do těchto konstrukcí plochých střech: jednoplášťové střechy s podkladem z trapézového plechu, betonu, desek nebo jiných nosných konstrukcí, mechanicky kotvené, lepené nebo zatěžované (novostavby i rekonstrukce), dvouplášťové a víceplášťové střechy, extenzivní zelené střechy (zatížení do 400 kg/m 2 ). 2

3 Možnosti aplikace izolace Knauf Insulation Výrobky z kamenné minerální vlny od Knauf Insulation jsou vhodné pro různé konstrukční varianty plochých střech. Jednotlivé typy produktů dosahují různé tepelně-izolační, zvukově-izolační a požárně-bezpečnostní vlastnosti. Každý výrobek má jiné unikátní charakteristiky, které ho předurčují do konkrétní aplikace. Proto je důležité navrhnout ten správný výrobek pro pochůzné, částečně pochůzné či nepochůzné ploché střešní pláště. Nepochůzná střešní konstrukce Občasně pochůzná střešní konstrukce Pochůzná, zatížená střešní konstrukce produkty KNAUF INSULATION Vlastnosti kamenných izolací Knauf Insulation Nehořlavost bod tání nad 1000 C Akustická izolace schopnost vysoké absorpce a tlumení zvuku Tepelná izolace tepelná vodivost od 0,035 do 0,040 W/mK Vysoká pevnost v tlaku Trvalá rozměrová stálost Odolnost vůči mikroorganizmům Nenasákavost vlákna jsou hydrofobizována Paropropustnost díky vláknité struktuře je umožněn prostup páry Zdravotní a ekologická nezávadnost 3

4 Návrh skladby nepochůzná střešní konstrukce Atikový klín Vrchní hydroizolační pás Podkladní hydroizolační pás Tepelně-izolační vrstva se spádovýmí klíny Parotěsná vrstva Nosná konstrukce Konstrukce STANDARD Ideální konstrukce pro nepochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje veškeré požadavky kladené na nepochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba STANDARD* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP-N (Napětí v tlaku 40 kpa) [mm] DDP-U (Napětí v tlaku 60 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 Konstrukce ECONOMY Základní konstrukce pro nepochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje základní požadavky kladené na nepochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba ECONOMY* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP-K (Napětí v tlaku 30 kpa) [mm] DDP-U (Napětí v tlaku 60 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 *Uvedené hodnoty jsou kalkulovány pro skladbu střešního pláště na nosné konstrukci z trapézového plechu. Pro nosnou konstrukci z železobetonu budou hodnoty neprůzvučnosti a požární odolnosti ještě příznivější v závislosti na tloušťce betonu. Doporučení a tipy Při použití asfaltových hydroizolačních pásů je nutné použít atikové izolační klíny. Pro eliminaci tepelných mostů a vazeb je nutné zateplit i atiku. Desky minerální izolace je nutné klást na sraz a s překládáním spár (T-spáry). Minerální izolaci je nutné skladovat na rovné ploše a chránit ji proti atmosférickým srážkám. V místě výlezu na střechu doporučujeme použít izolační desky DDP Plus. Desky minerální izolace s vyšší pevnosti v tlaku musí být použity v horní vrstvě izolačního souvrství. 4

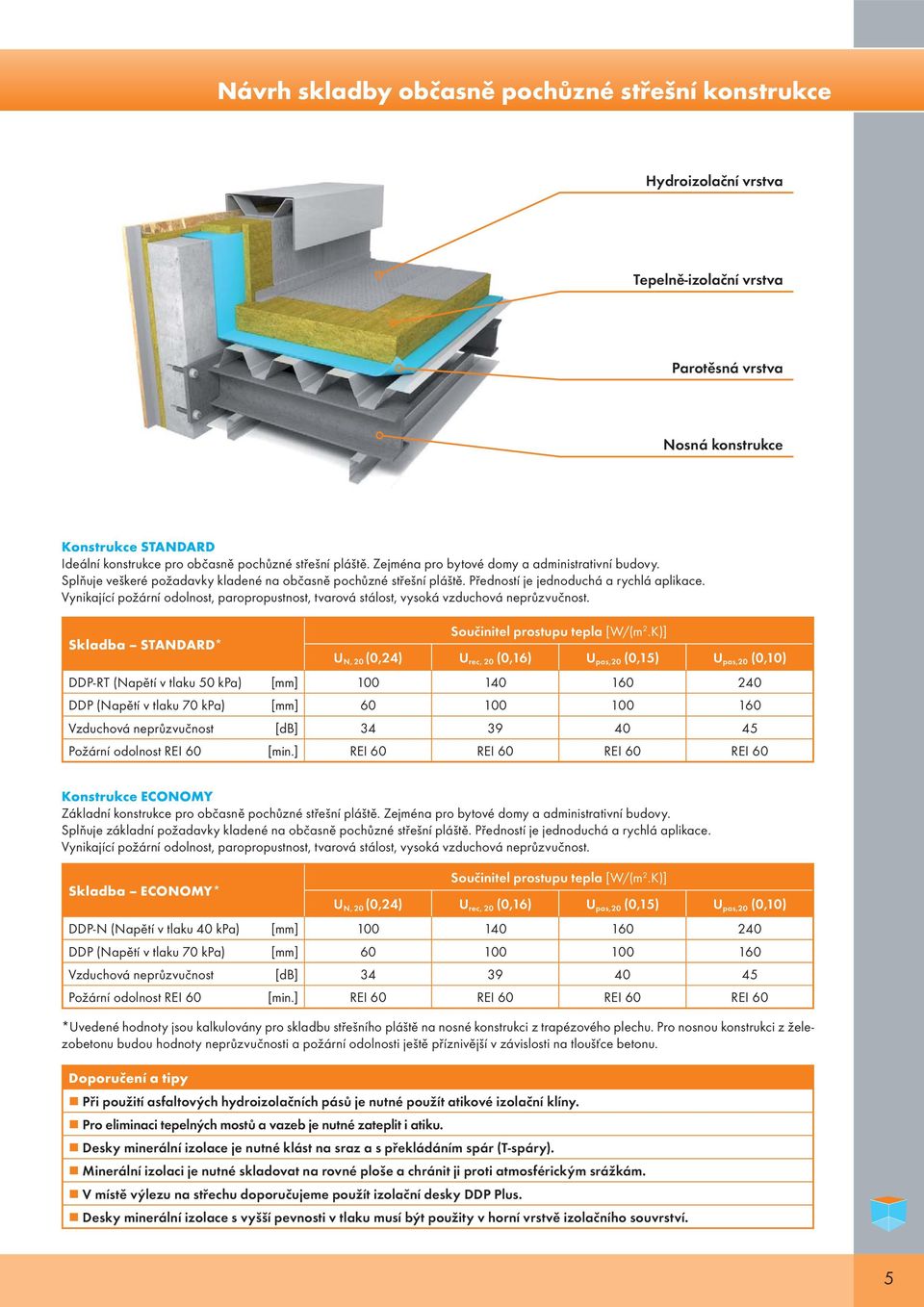

5 Návrh skladby občasně pochůzné střešní konstrukce Hydroizolační vrstva Tepelně-izolační vrstva Parotěsná vrstva Nosná konstrukce Konstrukce STANDARD Ideální konstrukce pro občasně pochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje veškeré požadavky kladené na občasně pochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba STANDARD* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP-RT (Napětí v tlaku 50 kpa) [mm] DDP (Napětí v tlaku 70 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 Konstrukce ECONOMY Základní konstrukce pro občasně pochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje základní požadavky kladené na občasně pochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba ECONOMY* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP-N (Napětí v tlaku 40 kpa) [mm] DDP (Napětí v tlaku 70 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 *Uvedené hodnoty jsou kalkulovány pro skladbu střešního pláště na nosné konstrukci z trapézového plechu. Pro nosnou konstrukci z železobetonu budou hodnoty neprůzvučnosti a požární odolnosti ještě příznivější v závislosti na tloušťce betonu. Doporučení a tipy Při použití asfaltových hydroizolačních pásů je nutné použít atikové izolační klíny. Pro eliminaci tepelných mostů a vazeb je nutné zateplit i atiku. Desky minerální izolace je nutné klást na sraz a s překládáním spár (T-spáry). Minerální izolaci je nutné skladovat na rovné ploše a chránit ji proti atmosférickým srážkám. V místě výlezu na střechu doporučujeme použít izolační desky DDP Plus. Desky minerální izolace s vyšší pevnosti v tlaku musí být použity v horní vrstvě izolačního souvrství. 5

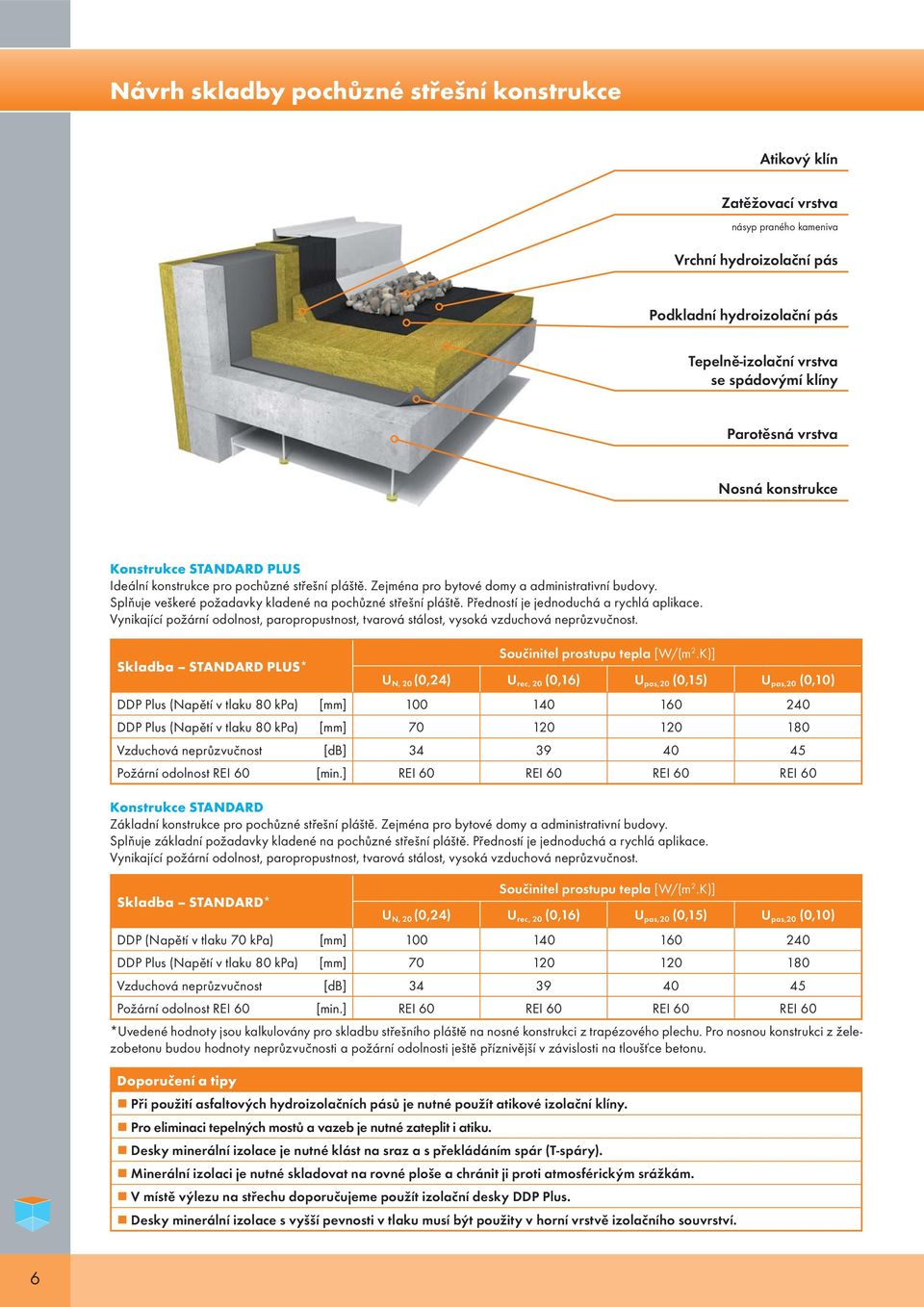

6 Návrh skladby pochůzné střešní konstrukce Atikový klín Zatěžovací vrstva násyp praného kameniva Vrchní hydroizolační pás Podkladní hydroizolační pás Tepelně-izolační vrstva se spádovýmí klíny Parotěsná vrstva Nosná konstrukce Konstrukce STANDARD PLUS Ideální konstrukce pro pochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje veškeré požadavky kladené na pochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba STANDARD PLUS* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP Plus (Napětí v tlaku 80 kpa) [mm] DDP Plus (Napětí v tlaku 80 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 Konstrukce STANDARD Základní konstrukce pro pochůzné střešní pláště. Zejména pro bytové domy a administrativní budovy. Splňuje základní požadavky kladené na pochůzné střešní pláště. Předností je jednoduchá a rychlá aplikace. Vynikající požární odolnost, paropropustnost, tvarová stálost, vysoká vzduchová neprůzvučnost. Skladba STANDARD* U N, 20 (0,24) U rec, 20 (0,16) U pas,20 (0,15) U pas,20 (0,10) DDP (Napětí v tlaku 70 kpa) [mm] DDP Plus (Napětí v tlaku 80 kpa) [mm] Vzduchová neprůzvučnost [db] Požární odolnost REI 60 [min.] REI 60 REI 60 REI 60 REI 60 *Uvedené hodnoty jsou kalkulovány pro skladbu střešního pláště na nosné konstrukci z trapézového plechu. Pro nosnou konstrukci z železobetonu budou hodnoty neprůzvučnosti a požární odolnosti ještě příznivější v závislosti na tloušťce betonu. Doporučení a tipy Při použití asfaltových hydroizolačních pásů je nutné použít atikové izolační klíny. Pro eliminaci tepelných mostů a vazeb je nutné zateplit i atiku. Desky minerální izolace je nutné klást na sraz a s překládáním spár (T-spáry). Minerální izolaci je nutné skladovat na rovné ploše a chránit ji proti atmosférickým srážkám. V místě výlezu na střechu doporučujeme použít izolační desky DDP Plus. Desky minerální izolace s vyšší pevnosti v tlaku musí být použity v horní vrstvě izolačního souvrství. 6

7 Postup návrhu zateplení ploché střechy Základem je odvodnění Pro dokonalé odvodnění plochých střešních pláštů slouží spádové desky Knauf Insulation DDP-G a DDP-DRV. S nimi dokážeme vyskládat jakoukoliv plochou střechu. Jednospádové desky DDP-G pro vytvoření jednoduchého spádu od atiky DDP-G jednospádové desky, odvodnění v hřebeni DDP-G jednospádové desky, odvodnění v úžlabí DDP-G jednospádové desky vyspádování do úžlabí DDP-G + DDP-DRV vyspádování mezi vtoky dokonalé odvodnění úžlabí DDP-G + DDP-DRV dokonalé odvodnění úžlabí a atiky Jak zateplit plochou střechu Navrhnout správný typ a tloušťku izolace, respektive dokonale prozkoumat sanovanou střechu a zkontrolovat statiku. Odborně navrhnout skladbu, detaily a ochranu tepelné izolace. Podle provozních podmínek interiéru navrhnout parozábranu. Na suchý rovný podklad izolaci ukládat natěsno bodovým nebo souvislým lepením k podkladu odpovídajícími lepidly. Mechanické kotvení návrh kotevního plánu závisí na tvaru, výšce a umístění budovy v terénu a na použité hydroizolační krytině. Vrstvení izolace se doporučuje vystřídáním spojů v jednotlivých vrstvách. Doporučujeme minimální spád 2 %. Dbát na to, aby nebyly poškozeny ochranné fólie a samotné izolační materiály. Volit dostatečný počet a správné dimenzování odvodňovacích míst vtoků. Navrhnout kvalitní hydroizolaci podle účelu střechy. Izolaci zabudovat jen v suchém stavu a za vyhovujícího počasí. Nejčastější chyby při realizaci Projektant chybně navrhne typ konstrukce, v níž je použití izolace z minerální vlny úplně nevhodné (technické parametry izolace nejsou schopné odolávat podmínkám působení), nebo je nevhodně navržené pořadí a funkce vrstev. Je poddimenzována tloušťka tepelné izolace. V důsledku toho dochází k velkým energetickým ztrátám a nesprávnému fungování celé střešní konstrukce z hlediska účelu. Je nutno zdůraznit, že nevhodné typy desek a skladeb vyskytující se v projektu mají za následek nefunkčnost a poruchovost střešní konstrukce. 7

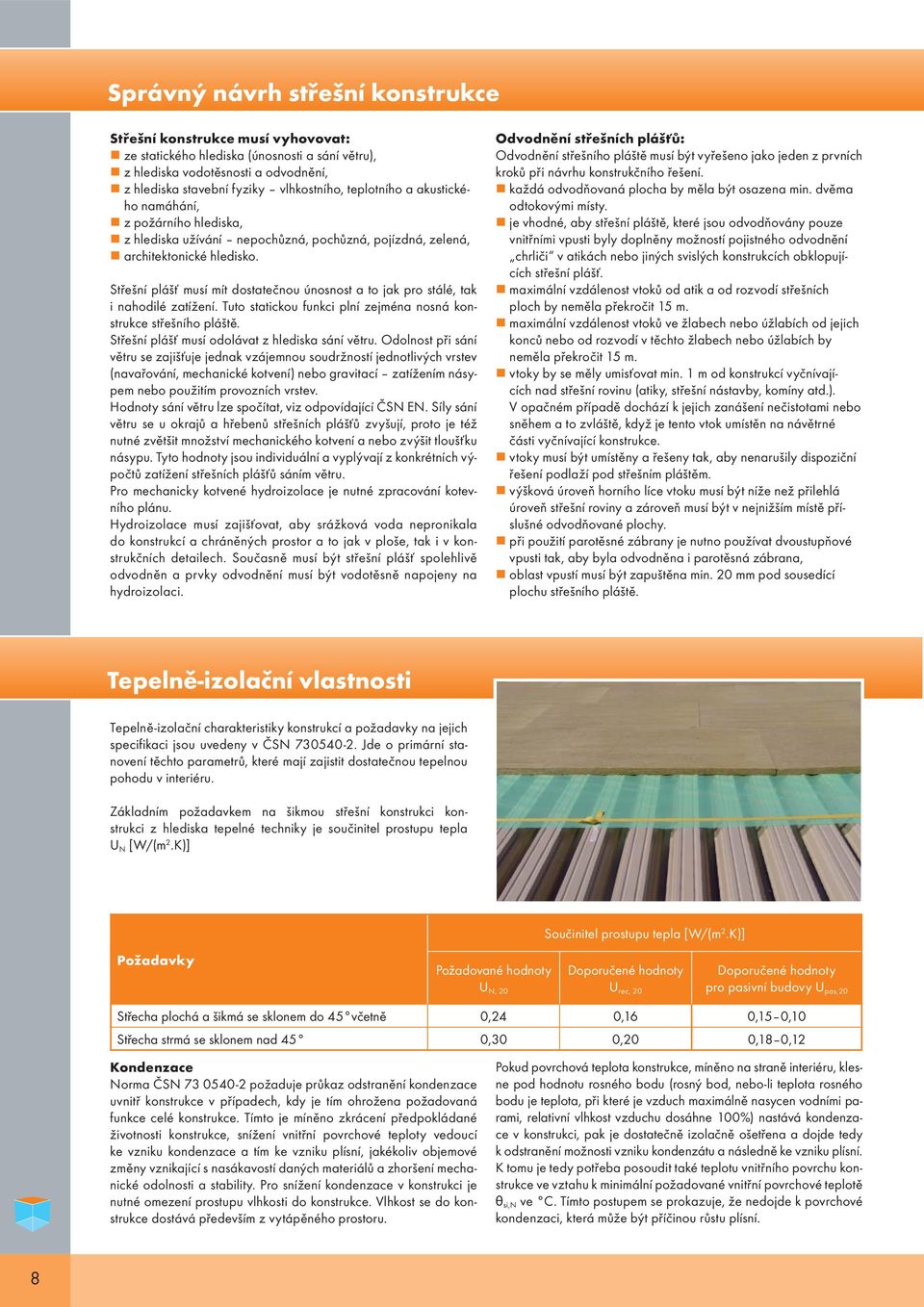

8 Správný návrh střešní konstrukce Střešní konstrukce musí vyhovovat: ze statického hlediska (únosnosti a sání větru), z hlediska vodotěsnosti a odvodnění, z hlediska stavební fyziky vlhkostního, teplotního a akustického namáhání, z požárního hlediska, z hlediska užívání nepochůzná, pochůzná, pojízdná, zelená, architektonické hledisko. Střešní plášť musí mít dostatečnou únosnost a to jak pro stálé, tak i nahodilé zatížení. Tuto statickou funkci plní zejména nosná konstrukce střešního pláště. Střešní plášť musí odolávat z hlediska sání větru. Odolnost při sání větru se zajišťuje jednak vzájemnou soudržností jednotlivých vrstev (navařování, mechanické kotvení) nebo gravitací zatížením násypem nebo použitím provozních vrstev. Hodnoty sání větru lze spočítat, viz odpovídající ČSN EN. Síly sání větru se u okrajů a hřebenů střešních plášťů zvyšují, proto je též nutné zvětšit množství mechanického kotvení a nebo zvýšit tloušťku násypu. Tyto hodnoty jsou individuální a vyplývají z konkrétních výpočtů zatížení střešních plášťů sáním větru. Pro mechanicky kotvené hydroizolace je nutné zpracování kotevního plánu. Hydroizolace musí zajišťovat, aby srážková voda nepronikala do konstrukcí a chráněných prostor a to jak v ploše, tak i v konstrukčních detailech. Současně musí být střešní plášť spolehlivě odvodněn a prvky odvodnění musí být vodotěsně napojeny na hydroizolaci. Odvodnění střešních plášťů: Odvodnění střešního pláště musí být vyřešeno jako jeden z prvních kroků při návrhu konstrukčního řešení. každá odvodňovaná plocha by měla být osazena min. dvěma odtokovými místy. je vhodné, aby střešní pláště, které jsou odvodňovány pouze vnitřními vpusti byly doplněny možností pojistného odvodnění chrliči v atikách nebo jiných svislých konstrukcích obklopujících střešní plášť. maximální vzdálenost vtoků od atik a od rozvodí střešních ploch by neměla překročit 15 m. maximální vzdálenost vtoků ve žlabech nebo úžlabích od jejich konců nebo od rozvodí v těchto žlabech nebo úžlabích by neměla překročit 15 m. vtoky by se měly umisťovat min. 1 m od konstrukcí vyčnívajících nad střešní rovinu (atiky, střešní nástavby, komíny atd.). V opačném případě dochází k jejich zanášení nečistotami nebo sněhem a to zvláště, když je tento vtok umístěn na návětrné části vyčnívající konstrukce. vtoky musí být umístěny a řešeny tak, aby nenarušily dispoziční řešení podlaží pod střešním pláštěm. výšková úroveň horního líce vtoku musí být níže než přilehlá úroveň střešní roviny a zároveň musí být v nejnižším místě příslušné odvodňované plochy. při použití parotěsné zábrany je nutno používat dvoustupňové vpusti tak, aby byla odvodněna i parotěsná zábrana, oblast vpustí musí být zapuštěna min. 20 mm pod sousedící plochu střešního pláště. Tepelně-izolační vlastnosti Tepelně-izolační charakteristiky konstrukcí a požadavky na jejich specifikaci jsou uvedeny v ČSN Jde o primární stanovení těchto parametrů, které mají zajistit dostatečnou tepelnou pohodu v interiéru. Základním požadavkem na šikmou střešní konstrukci konstrukci z hlediska tepelné techniky je součinitel prostupu tepla U N [W/(m 2.K)] Požadavky Požadované hodnoty U N, 20 Doporučené hodnoty U rec, 20 Doporučené hodnoty pro pasivní budovy U pas,20 Střecha plochá a šikmá se sklonem do 45 včetně 0,24 0,16 0,15 0,10 Střecha strmá se sklonem nad 45 0,30 0,20 0,18 0,12 Kondenzace Norma ČSN požaduje průkaz odstranění kondenzace uvnitř konstrukce v případech, kdy je tím ohrožena požadovaná funkce celé konstrukce. Tímto je míněno zkrácení předpokládané životnosti konstrukce, snížení vnitřní povrchové teploty vedoucí ke vzniku kondenzace a tím ke vzniku plísní, jakékoliv objemové změny vznikající s nasákavostí daných materiálů a zhoršení mechanické odolnosti a stability. Pro snížení kondenzace v konstrukci je nutné omezení prostupu vlhkosti do konstrukce. Vlhkost se do konstrukce dostává především z vytápěného prostoru. Pokud povrchová teplota konstrukce, míněno na straně interiéru, klesne pod hodnotu rosného bodu (rosný bod, nebo-li teplota rosného bodu je teplota, při které je vzduch maximálně nasycen vodními parami, relativní vlhkost vzduchu dosáhne 100%) nastává kondenzace v konstrukci, pak je dostatečně izolačně ošetřena a dojde tedy k odstranění možnosti vzniku kondenzátu a následně ke vzniku plísní. K tomu je tedy potřeba posoudit také teplotu vnitřního povrchu konstrukce ve vztahu k minimální požadované vnitřní povrchové teplotě θ si,n ve C. Tímto postupem se prokazuje, že nedojde k povrchové kondenzaci, která může být příčinou růstu plísní. 8

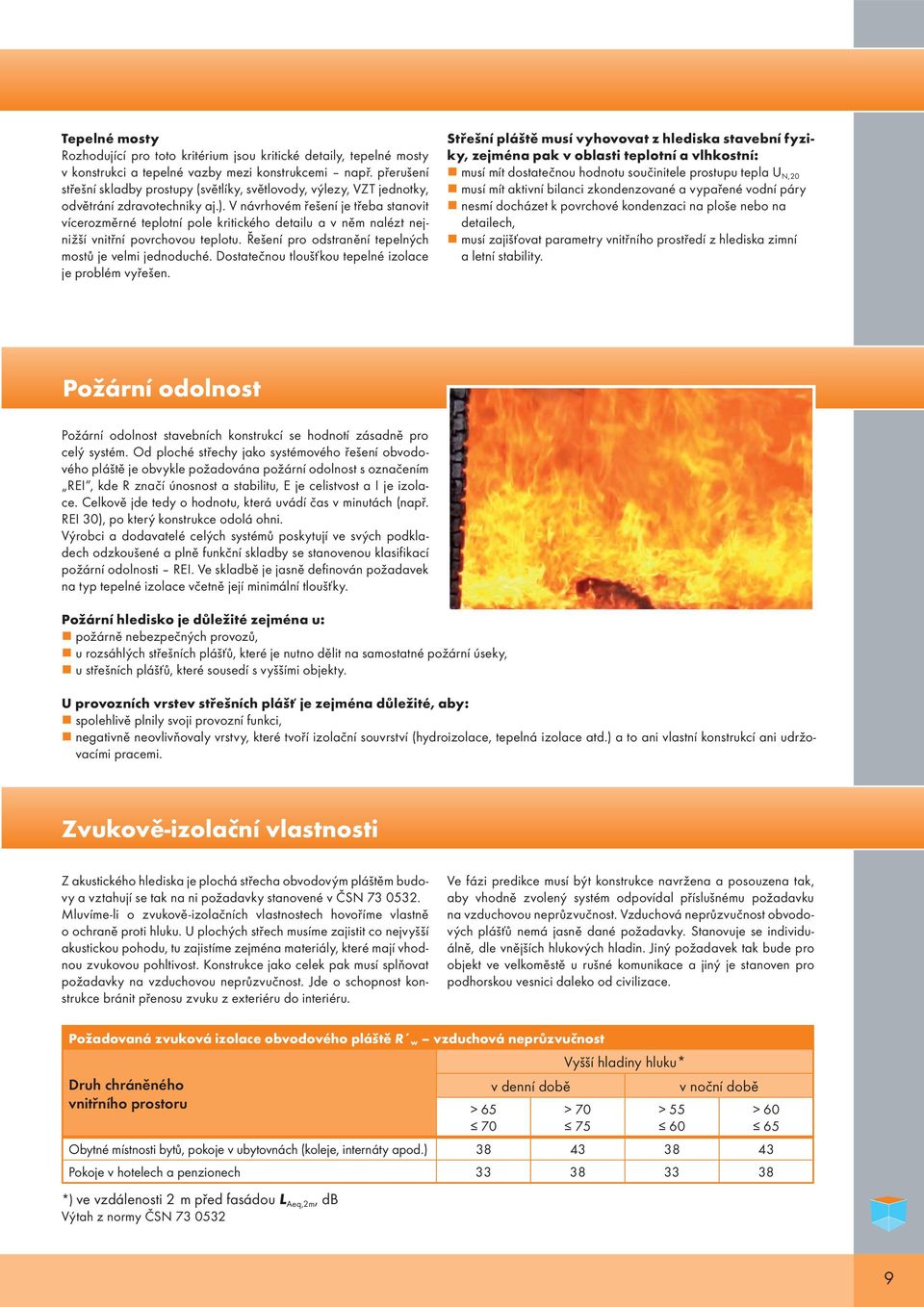

9 Tepelné mosty Rozhodující pro toto kritérium jsou kritické detaily, tepelné mosty v konstrukci a tepelné vazby mezi konstrukcemi např. přerušení střešní skladby prostupy (světlíky, světlovody, výlezy, VZT jednotky, odvětrání zdravotechniky aj.). V návrhovém řešení je třeba stanovit vícerozměrné teplotní pole kritického detailu a v něm nalézt nejnižší vnitřní povrchovou teplotu. Řešení pro odstranění tepelných mostů je velmi jednoduché. Dostatečnou tloušťkou tepelné izolace je problém vyřešen. Střešní pláště musí vyhovovat z hlediska stavební fyziky, zejména pak v oblasti teplotní a vlhkostní: musí mít dostatečnou hodnotu součinitele prostupu tepla U N,20 musí mít aktivní bilanci zkondenzované a vypařené vodní páry nesmí docházet k povrchové kondenzaci na ploše nebo na detailech, musí zajišťovat parametry vnitřního prostředí z hlediska zimní a letní stability. Požární odolnost Požární odolnost stavebních konstrukcí se hodnotí zásadně pro celý systém. Od ploché střechy jako systémového řešení obvodového pláště je obvykle požadována požární odolnost s označením REI, kde R značí únosnost a stabilitu, E je celistvost a I je izolace. Celkově jde tedy o hodnotu, která uvádí čas v minutách (např. REI 30), po který konstrukce odolá ohni. Výrobci a dodavatelé celých systémů poskytují ve svých podkladech odzkoušené a plně funkční skladby se stanovenou klasifikací požární odolnosti REI. Ve skladbě je jasně definován požadavek na typ tepelné izolace včetně její minimální tloušťky. Požární hledisko je důležité zejména u: požárně nebezpečných provozů, u rozsáhlých střešních plášťů, které je nutno dělit na samostatné požární úseky, u střešních plášťů, které sousedí s vyššími objekty. U provozních vrstev střešních plášť je zejména důležité, aby: spolehlivě plnily svoji provozní funkci, negativně neovlivňovaly vrstvy, které tvoří izolační souvrství (hydroizolace, tepelná izolace atd.) a to ani vlastní konstrukcí ani udržovacími pracemi. Zvukově-izolační vlastnosti Z akustického hlediska je plochá střecha obvodovým pláštěm budovy a vztahují se tak na ni požadavky stanovené v ČSN Mluvíme-li o zvukově-izolačních vlastnostech hovoříme vlastně o ochraně proti hluku. U plochých střech musíme zajistit co nejvyšší akustickou pohodu, tu zajistíme zejména materiály, které mají vhodnou zvukovou pohltivost. Konstrukce jako celek pak musí splňovat požadavky na vzduchovou neprůzvučnost. Jde o schopnost konstrukce bránit přenosu zvuku z exteriéru do interiéru. Ve fázi predikce musí být konstrukce navržena a posouzena tak, aby vhodně zvolený systém odpovídal příslušnému požadavku na vzduchovou neprůzvučnost. Vzduchová neprůzvučnost obvodových plášťů nemá jasně dané požadavky. Stanovuje se individuálně, dle vnějších hlukových hladin. Jiný požadavek tak bude pro objekt ve velkoměstě u rušné komunikace a jiný je stanoven pro podhorskou vesnici daleko od civilizace. Požadovaná zvuková izolace obvodového pláště R w vzduchová neprůzvučnost Druh chráněného vnitřního prostoru > Vyšší hladiny hluku* v denní době v noční době Obytné místnosti bytů, pokoje v ubytovnách (koleje, internáty apod.) Pokoje v hotelech a penzionech *) ve vzdálenosti 2 m před fasádou L Aeq,2m, db Výtah z normy ČSN > > >

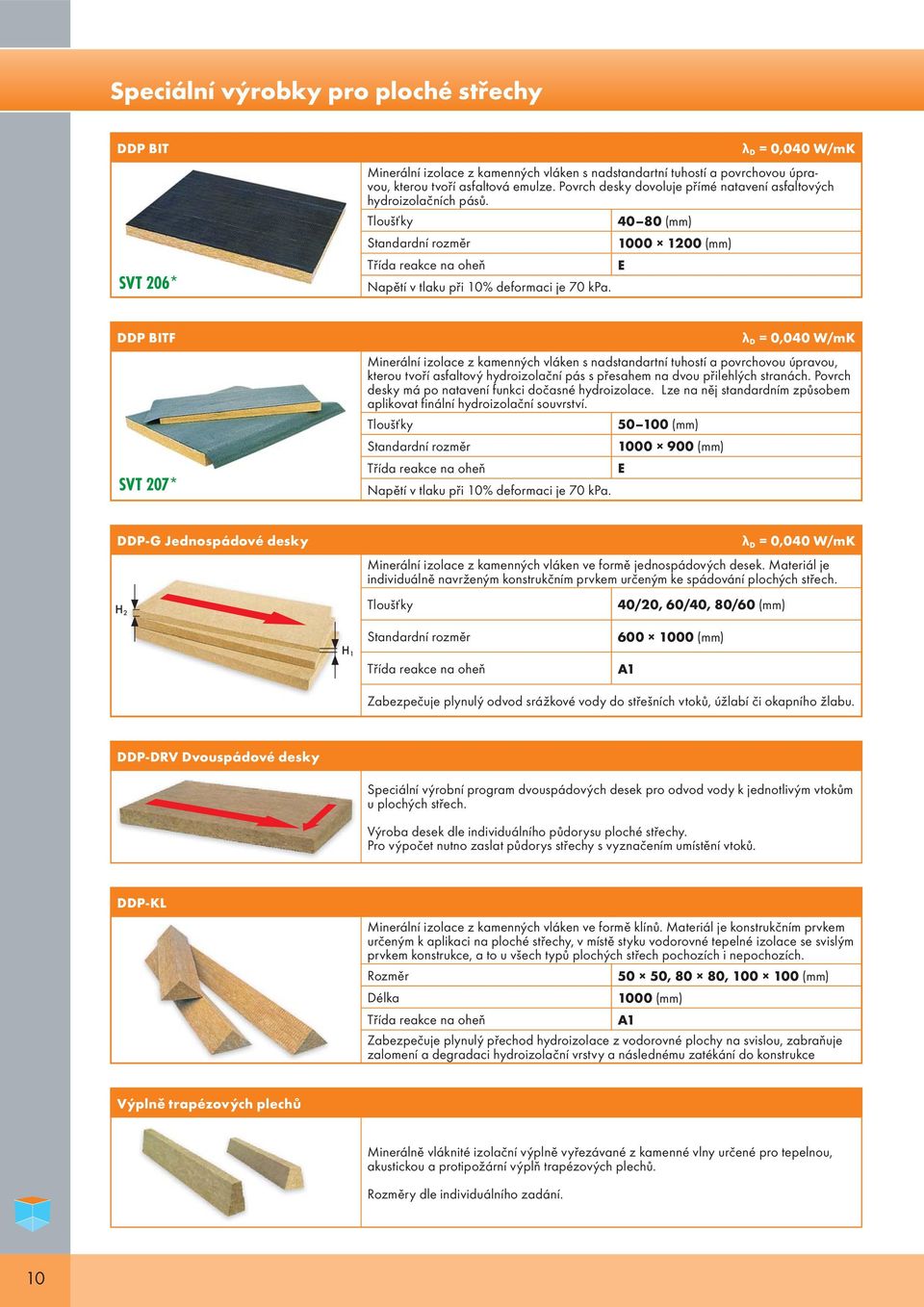

10 Speciální výrobky pro ploché střechy DDP BIT SVT 206* λ D = 0,040 W/mK Minerální izolace z kamenných vláken s nadstandartní tuhostí a povrchovou úpravou, kterou tvoří asfaltová emulze. Povrch desky dovoluje přímé natavení asfaltových hydroizolačních pásů (mm) (mm) E Napětí v tlaku při 10% deformaci je 70 kpa. DDP BITF SVT 207* λ D = 0,040 W/mK Minerální izolace z kamenných vláken s nadstandartní tuhostí a povrchovou úpravou, kterou tvoří asfaltový hydroizolační pás s přesahem na dvou přilehlých stranách. Povrch desky má po natavení funkci dočasné hydroizolace. Lze na něj standardním způsobem aplikovat finální hydroizolační souvrství (mm) (mm) E Napětí v tlaku při 10% deformaci je 70 kpa. DDP-G Jednospádové desky λ D = 0,040 W/mK Minerální izolace z kamenných vláken ve formě jednospádových desek. Materiál je individuálně navrženým konstrukčním prvkem určeným ke spádování plochých střech. H 2 40/20, 60/40, 80/60 (mm) H (mm) Zabezpečuje plynulý odvod srážkové vody do střešních vtoků, úžlabí či okapního žlabu. DDP-DRV Dvouspádové desky Speciální výrobní program dvouspádových desek pro odvod vody k jednotlivým vtokům u plochých střech. Výroba desek dle individuálního půdorysu ploché střechy. Pro výpočet nutno zaslat půdorys střechy s vyznačením umístění vtoků. DDP-KL Minerální izolace z kamenných vláken ve formě klínů. Materiál je konstrukčním prvkem určeným k aplikaci na ploché střechy, v místě styku vodorovné tepelné izolace se svislým prvkem konstrukce, a to u všech typů plochých střech pochozích i nepochozích. Rozměr 50 50, 80 80, (mm) Délka 1000 (mm) Zabezpečuje plynulý přechod hydroizolace z vodorovné plochy na svislou, zabraňuje zalomení a degradaci hydroizolační vrstvy a následnému zatékání do konstrukce Výplně trapézových plechů Minerálně vláknité izolační výplně vyřezávané z kamenné vlny určené pro tepelnou, akustickou a protipožární výplň trapézových plechů. Rozměry dle individuálního zadání. 10

11 Doporučené minerální izolace Knauf Insulation DDP-K SVT 199* DDP-N SVT 200* DDP-RT DDP-U SVT 201* DDP SVT 202* DDP Plus SVT 204* λ D = 0,037 W/mK Minerální izolace z kamenných vláken pro nepochůzné ploché střechy jako spodní vrstva tepelně-izolačního souvrství (mm) Napětí v tlaku při 10% deformaci je 30 kpa , , ( mm) λ D = 0,038 W/mK Minerální izolace z kamenných vláken pro nepochůzné a občasně pochůzné ploché střechy jako spodní vrstva tepelně-izolačního souvrství (mm) , (mm) Napětí v tlaku při 10% deformaci je 40 kpa. λ D = 0,039 W/mK Minerální izolace z kamenných vláken pro nepochůzné ploché střechy jako vrchní vrstva tepelně-izolačního souvrství (mm) (mm) Napětí v tlaku při 10% deformaci je 60 kpa. λ D = 0,040 W/mK Minerální izolace z kamenných vláken s nadstandartní tuhostí pro občasně pochůzné ploché střechy jako vrchní vrstva tepelně-izolačního souvrství (mm) , (mm) Napětí v tlaku při 10% deformaci je 70 kpa. λ D = 0,040 W/mK Minerální izolace z kamenných vláken pro pochůzné ploché střechy. Vyniká extrémním napětím v tlaku. Tloušťka (mm) (mm) Napětí v tlaku při 10% deformaci je 80 kpa. λ D = 0,038 W/mK Minerální izolace z kamenných vláken pro nepochůzné a občasně pochůzné ploché střechy jako spodní vrstva tepelně-izolačního souvrství (mm) , (mm) Napětí v tlaku při 10% deformaci je 50 kpa. *) SVT výrobek je zapsán v seznamu výrobků a technologií pro program NOVÁ ZELENÁ ÚSPORÁM

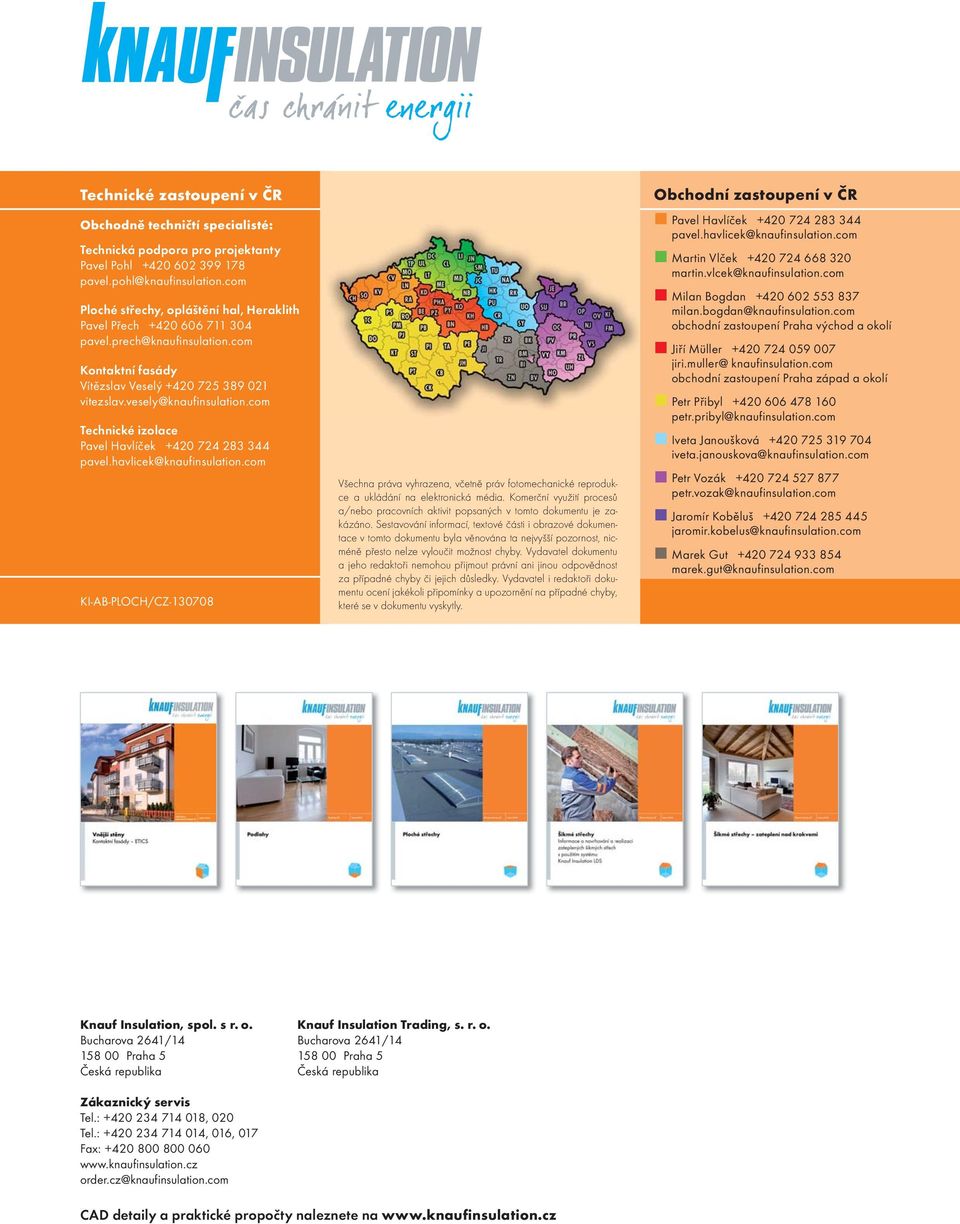

12 Technické zastoupení v ČR Obchodně techničtí specialisté: Technická podpora pro projektanty Pavel Pohl pavel.pohl@knaufinsulation.com Ploché střechy, opláštění hal, Heraklith Pavel Přech pavel.prech@knaufinsulation.com Kontaktní fasády Vítězslav Veselý vitezslav.vesely@knaufinsulation.com Technické izolace Pavel Havlíček pavel.havlicek@knaufinsulation.com KI-AB-PLOCH/CZ Všechna práva vyhrazena, včetně práv fotomechanické reprodukce a ukládání na elektronická média. Komerční využití procesů a/nebo pracovních aktivit popsaných v tomto dokumentu je zakázáno. Sestavování informací, textové části i obrazové dokumentace v tomto dokumentu byla věnována ta nejvyšší pozornost, nicméně přesto nelze vyloučit možnost chyby. Vydavatel dokumentu a jeho redaktoři nemohou přijmout právní ani jinou odpovědnost za případné chyby či jejich důsledky. Vydavatel i redaktoři dokumentu ocení jakékoli připomínky a upozornění na případné chyby, které se v dokumentu vyskytly. Obchodní zastoupení v ČR Pavel Havlíček pavel.havlicek@knaufinsulation.com Martin Vlček martin.vlcek@knaufinsulation.com Milan Bogdan milan.bogdan@knaufinsulation.com obchodní zastoupení Praha východ a okolí Jiří Müller jiri.muller@ knaufinsulation.com obchodní zastoupení Praha západ a okolí Petr Přibyl petr.pribyl@knaufinsulation.com Iveta Janoušková iveta.janouskova@knaufinsulation.com Petr Vozák petr.vozak@knaufinsulation.com Jaromír Koběluš jaromir.kobelus@knaufinsulation.com Marek Gut marek.gut@knaufinsulation.com Knauf Insulation, spol. s r. o. Bucharova 2641/ Praha 5 Česká republika Knauf Insulation Trading, s. r. o. Bucharova 2641/ Praha 5 Česká republika Zákaznický servis Tel.: , 020 Tel.: , 016, 017 Fax: order.cz@knaufinsulation.com CAD detaily a praktické propočty naleznete na
