1 Pergoly novinky 2014

2 Seznam novinek Pergoly Jak šel vývoj pergol od roku 2011 až do 2014 Nová pergola B150 Nová pergola B150 XL Nová pergola B200 XL Nová pergola B500 s látkovou zatažitelnou střechou Novinky v oblasti výplní bočních polí pergol LED osvětlení prostor pergol

3 Cesta vývoje pergol nové modely B-150 3,5 x 6m B-200 3,5 x 5m B x 7m B x 7m B-150 XL 4 x 6m B-200 3,5 x 7m 7 x 7m B-200 XL 4 x 7m 7 x 7m B x 7m B x 7m B x 7m 7 x 7m B x 7m 6 x 7m lean to B-400 3,5 x 5m B-400 3,5 x 5m

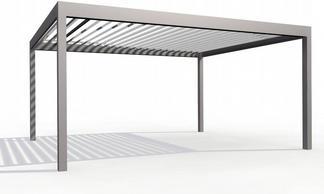

4 Nová pergola B150 Podobnosti B150 s B200 Dostupná jako samostatně stojící i dvousloupá instalovaná k podpůrné zdi Hliníkové sloupy: 12cm x 12cm x max 3m Hliníkové 160mm široké lamely motor sesomfy RTS řízením LED osvětlení v lamelách a v Čím se B150 odlišuje? Integrované screeny v nejsou možné Omezené rozměry: 3,5m x 6m Na jeden modul pouze jedna řada lamel Spojování modulů pouze dle jejich šířky Odvodňovací systém: 2 nespojené okapy

5 Nové lamely pro B200 a B150 STANDARDNÍ EXTRA ŠIROKÉ 160mm 210mm LAMELY STANDARDNÍ EXTRA ŠIROKÉ Šířka zavřené lamely viditelná plocha (otevřená skutečná šířka) 160mm (165mm) 210mm (215mm) Počet lamel pro délku 7m 42 lamel 32 lamel Maximální rozpětí 3,5m (B-150) / 3,5m (B-200) 4,0m (B-150 & B-200) Maximumální možná plocha střechy pergoly Pevné 7cm široké lamaly pro řešení nestandardních rozměr ů Intervaly skládání nestandardních rozměr ů 21m2 (B-150) / 24,5m2 (B-200) Není možné 160mm Možné délky pergol 7,00 6,84 6,68 6,52 6,36 6,20 6,04 5,88 5,72 5,56 5,40 5,24 5,08 4,92 4,76 atd. 24m2 (B-150) / 28m2 (B-200) Dostupné za příplatek 210mm - 70mm - 70mm = 70mm 7,00 6,93 6,86 6,79 6,72 6,65 6,58 6,51 6,44 6,37 6,30 6,23 6,16 6,09 6,02 5,95 5,88 5,81 5,74 5,67 5,60 5,53 5,46 5,39 5,32 5,25 5,18 5,11 5,04 4,97 4,90 4,83 4,76 atd.

6 Standardní lamela 160mm bez pevných lamel XL lamela 210mm kombinovaná s 1 nebo 2 pevnými lamelami (70mm) +70mm +70mm interval lamel: 160mm Počet lamel Délka 42 7,00m 41 6,84m 40 6,68m 30 5,08m 29 4,92m Počet lamel interval lamel: 70mm Délka + 1 fixovaná lamela + 2 fixované lamely 32 7,00m ,79m 6,86m 6,93m 30 6,58m 6,65m 6,72m 22 4,90m 4,97m 5,04m 21 4,69m 4,76m 4,83m

7 B-150 B-200 B-150 XL B-200 XL Velikost sloupů 12cm x 12cm 12cm x 12cm 12cm x 12cm 12cm x 12cm Struktura střechy 160mm lamely 160mm lamely 210mm lamely 210mm lamely Screenové rolety integrované do pergoly Max. rozměr se 4 nosnými sloupy a se dvěmi řadami lamel ve střeše Max. plocha při využití 4 nosných sloupů ne ano ne ano 3,5m x 6m --- Směr sdružování modulů Dle šířky 4,0m - 3,5m x 7m 7,0m x 7m 4,0m x 6m --- 4,0m x 7m 7,0m x 7m 21m2 / ,5m2 / 49m2 24m2 / m2/ 49m2 Dle šířky nebo délky Dle šířky Dle šířky nebo délky Řízení motoru Somfy RTS Somfy RTS Somfy RTS Somfy RTS Umístění LED osvětlení V a lamelách V a lamelách V a lamelách V a lamelách Odvodňovací systém 2 okapy 4 okapy 2 okapy 4 okapy

8 B-200 (XL) závěsná Nerezové ocelové pruty Maximální šířka stínění: 4m Maximální plocha: 12m 2

9

10 Zatažitelná látka s gramaží 850g Při šířce nad 4m se využívá středový profil Okapy pro odvod vody Volitelně screenové rolety na bočních a předních polích pergoly Volitelně zakrytí látkou trojúhelníkového bočního pole střechy LED osvětlení integrované v nosných profilech baldachýnu

11 Látka chráně v zataženém stavu krycím profilem Speciální konzole pro fixaci ke zdi Vertikální nosné sloupy identické s modelem B200 Těsnící guma Profil pro směřování toku vody v látce PVC látka Unikátní systém odvodu vody Max. rozměr s dvěmi nosnými rameny Max. rozměr s třemi nosnými rameny

12

13 Screenové rolety s integrovanými transparentními okny Max. šířka: 5,08m (PVC látka or 6,04m (Sergé 600) Max. výška transparentního okna: 1,21m Max. šířka transparentního okna: 6,04m 0,2m 0,2m = 5,64m Výška okna od země je libovolná, ale standard je 0,9m Řešení, která se nevyrábí Dvě okna s dělícími pruhy o šířce 500mm Okno o šířce 3,5 m 200 Max šíka screenu je 6040mm 200

14

15 Místo vestavění LED osvětlení B-150 stínění lamelami B-150 XL stínění lamelami B-200 stínění lamelami B-200 XL stínění lamelami B-300 zatažitelné baldachýny B-400 látkové Topscreeny B-500 instalace ke zdi RÁM BÍLÉ/RGB BÍLÉ/RGB BÍLÉ/RGB BÍLÉ/RGB BÍLÉ/RGB BÍLÉ/RGB BÍLÉ/RGB LAMELY BÍLÉ BÍLÉ/RGB White BÍLÉ/RGB PROFILY BALDACHÝ NŮ BÍLÉ

16 B-150 stínění lamelami B-150 XL stínění lamelami B-200 stínění lamelami B-200 XL stínění lamelami B-300 Stahovatelná B-400 Topscreen B-500 instalace ke zdi Struktura střechy 160mm lamely 210mm lamely 160mm lamely 210mm lamely zatažitelné baldachýny 2 látkové roletové Topscreeny Zatažitelné nakloněné baldachýny Integrované screeny v Max. rozměry s 4 nosnými sloupy Max. plocha střechy s 4 nosnými sloupy 3,5m x 6m (1) --- (2) --- (2) 7,0m x 7m (2) 7,0m x 7m (2) 7m x 7m (4) --- (2) 7m x 6m (4) 4,0m x 6m (1) 3,5m x 7m (1) 4,0m x 7m (1) 4m x 7m (3) 3,5m x 5m (1) 4m x 6m (3) 21,0m 2 (1) 24,0m 2 (1) 24,5m 2 (1) 28,0m 2 (1) 28,0m 2 (3) 17,5m 2 (1) --- (2) --- (2) 49,0m 2 (2) 49,0m 2 (2) 49,0m 2 (4) --- (2) 24,0m 2 (3) 42,0m 2 (4) Sdružování modulů Dle šířky Dle šířky Dle šířky nebo délky Dle šířky nebo délky Dle šířky --- Dle šířky Řízení motoru Somfy RTS / integrovaný v Somfy RTS / integrovaný v Somfy RTS / integrovaný v Somfy RTS / integrovaný v Somfy RTS / integrovaný v Somfy RTS / integrovaný v Somfy (RTS)/ integrovaný v LED osvětlení Integrované v nebo lamelách Integrované v nebo lamelách Integrované v nebo lamelách Integrované v nebo lamelách Integrované v Integrované v Integrované v nebo profilech baldachýnu Systém odvodu vody 2 okapy nespojené 2 okapy nespojené 4 okapy spojené (8-13cm) 4 okapy spojené (8-13cm) 4 okapy spojené (8-13cm) 4 okapy spojené (8-13cm) 1 přední okap (1) jedna řada lamel (2) dvě řady lamel (3) 2 střešní profily / 2 jezdci (4) 3 střešní profily / přídavný centrální jezdec
