AUTOMATICKÁ LAMELOVÁ ZAKRYTÍ TYP ABRI MODEL MANU. LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m2

Transkript

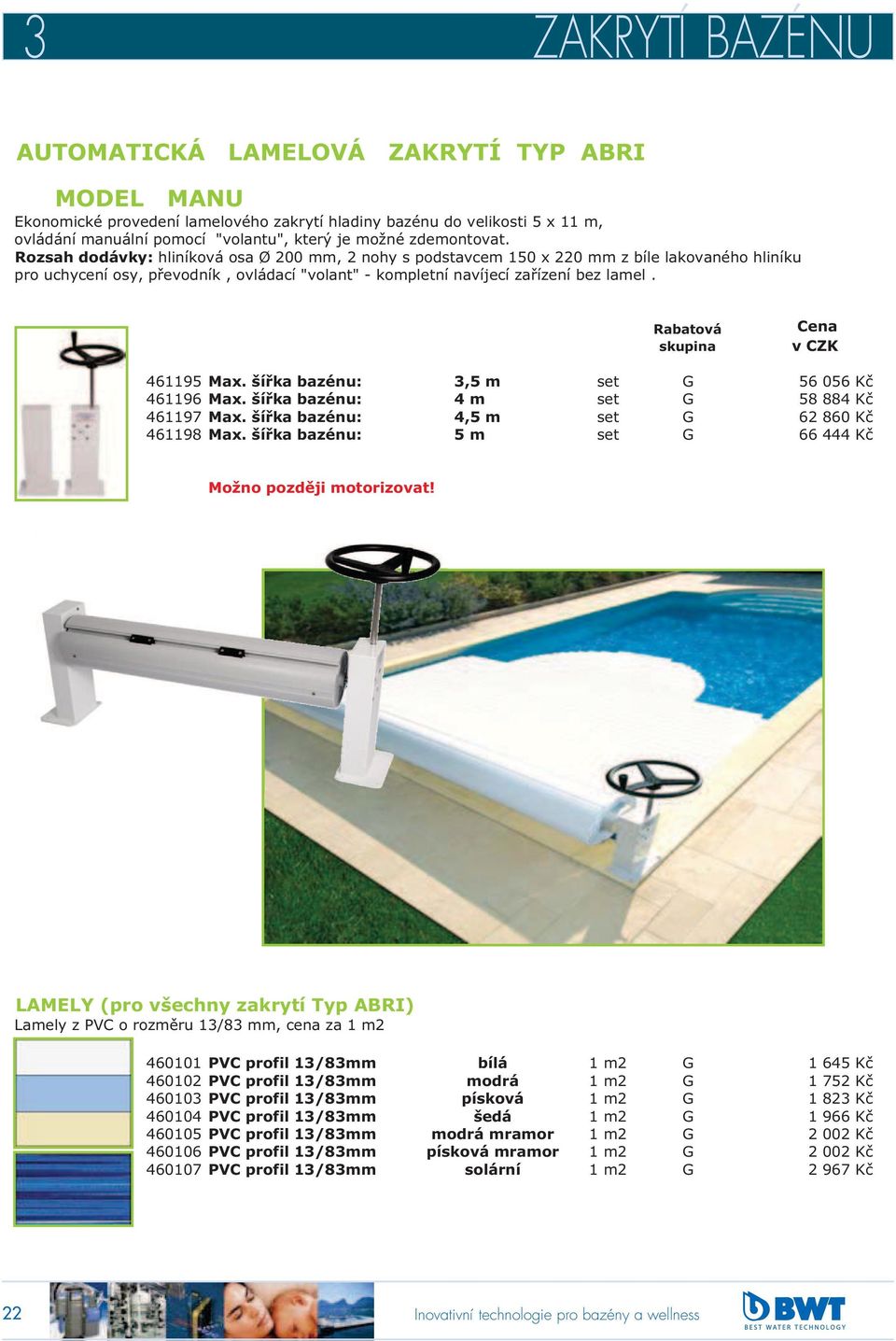

1 AUTOMATICKÁ LAMELOVÁ ZAKRYTÍ TYP ABRI MODEL MANU Ekonomické provedení lamelového zakrytí hladiny bazénu do velikosti 5 x 11 m, ovládání manuální pomocí "volantu", který je možné zdemontovat. Rozsah dodávky: hliníková osa Ø 200 mm, 2 nohy s podstavcem 150 x 220 mm z bíle lakovaného hliníku pro uchycení osy, převodník, ovládací "volant" - kompletní navíjecí zařízení bez lamel Max. šířka bazénu: 3,5 m set G Kč Max. šířka bazénu: 4 m set G Kč Max. šířka bazénu: 4,5 m set G Kč Max. šířka bazénu: 5 m set G Kč Možno později motorizovat! LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m PVC profil 13/83mm bílá 1 m2 G Kč PVC profil 13/83mm modrá 1 m2 G Kč PVC profil 13/83mm písková 1 m2 G Kč PVC profil 13/83mm šedá 1 m2 G Kč PVC profil 13/83mm modrá mramor 1 m2 G Kč PVC profil 13/83mm písková mramor 1 m2 G Kč PVC profil 13/83mm solární 1 m2 G Kč

2 MODEL OPEN ONE Ekonomické provedení lamelového zakrytí hladiny bazénu do velikosti 6 x 14 m, ovládání pomocí třípolohového klíče, POZOR! Bez automatických koncových spínačů. Rozsah dodávky: hliníková osa Ø 200 mm, 2 nohy s podstavcem 150 x 220 mm z bíle lakovaného hliníku pro uchycení osy, převodník - kompletní navíjecí zařízení bez lamel Max šířka bazénu do 3,50 m set G Kč Max šířka bazénu do 4,00 m set G Kč Max šířka bazénu do 4,50 m set G Kč Max šířka bazénu do 5,00 m set G Kč Max šířka bazénu do 5,50 m set G Kč Max šířka bazénu do 6,00 m set G Kč LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m PVC profil 13/83mm bílá 1 m2 G Kč PVC profil 13/83mm modrá 1 m2 G Kč PVC profil 13/83mm písková 1 m2 G Kč PVC profil 13/83mm šedá 1 m2 G Kč PVC profil 13/83mm modrá mramor 1 m2 G Kč PVC profil 13/83mm písková mramor 1 m2 G Kč PVC profil 13/83mm solární 1 m2 G Kč

3 MODEL OPEN CLASSIC Standardní provedení automatického lamelového zakrytí hladiny bazénu do velikosti 7,5 x 15 m, ovládání pomocí třípolohového klíče, jednoduchá montáž. Rozsah dodávky: hliníková osa Ø 200 mm, 2 nohy s podstavcem 150 x 220 mm z bíle lakovaného hliníku pro uchycení osy, motor zabudovaný v ose 24 V, transformátor 230 V/24V, třípolohový ovládací klíč zabudovaný v noze - kompletní navíjecí zařízení bez lamel Max. šířka bazénu: 3,5 m set G Kč Max. šířka bazénu: 4 m set G Kč Max. šířka bazénu: 4,5 m set G Kč Max. šířka bazénu: 5 m set G Kč Max. šířka bazénu: 5,5 m set G Kč Max. šířka bazénu: 6 m set G Kč Max. šířka bazénu: 7 m set G Kč Max. šířka bazénu: 7,5 m set G Kč LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m PVC profil 13/83mm bílá 1 m2 G Kč PVC profil 13/83mm modrá 1 m2 G Kč PVC profil 13/83mm písková 1 m2 G Kč PVC profil 13/83mm šedá 1 m2 G Kč PVC profil 13/83mm modrá mramor 1 m2 G Kč PVC profil 13/83mm písková mramor 1 m2 G Kč PVC profil 13/83mm solární 1 m2 G Kč

4 MODEL SOLAR ENERGY Speciální provedení automatického lamelového zakrytí hladiny bazénu do velikosti 7,5 x 15 m, chod motoru pomocí energie z 2 elektronicky řízených baterií, energie je získávána z fotovoltického panelu o vysokém výkonu. Rozsah dodávky: hliníková osa Ø 200 mm, 2 nohy s podstavcem z bíle lakovaného hliníku pro uchycení osy, motor zabudovaný v ose 24 V, FOTOVOLTICKÝ panel, třípolohový ovládací klíč zabudovaný v noze - kompletní navíjecí zařízení bez lamel Max šířka bazénu do 3,50 m set G Kč Max šířka bazénu do 4,00 m set G Kč Max šířka bazénu do 4,50 m set G Kč Max šířka bazénu do 5,00 m set G Kč Max šířka bazénu do 5,50 m set G Kč Max šířka bazénu do 6,00 m set G Kč Max šířka bazénu do 7,00 m set G Kč Max šířka bazénu do 7,50 m set G Kč Vhodné k následné montáži, není třeba elektrické vedení! Při nabitých bateriích prokázáno až 40 cyklů ZAVŘÍT/OTEVŘÍT! LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m PVC profil 13/83mm bílá 1 m2 G Kč PVC profil 13/83mm modrá 1 m2 G Kč PVC profil 13/83mm písková 1 m2 G Kč PVC profil 13/83mm šedá 1 m2 G Kč PVC profil 13/83mm modrá mramor 1 m2 G Kč PVC profil 13/83mm písková mramor 1 m2 G Kč PVC profil 13/83mm solární 1 m2 G Kč

5 ZAKRYTÍ RADIUSOVÝCH BAZÉNŮ Velice jednoduchý systém s kolejnicemi pro zakrývání radiusových bazénů. Velice jednoduchá obsluha, navíjecí zařízení je připraveno pro snadnou manipulaci s minimální potřebou síly. K dispozici provedení "s kabelem" nebo "bez kabelu". Kontaktujte nás pro stanovení ceny a technické údaje! VÝKLOPNÝ SYSTÉM PRO ZAKRYTÍ BOČNÍCH SCHODIŠŤ Kontaktujte nás pro stanovení ceny a technické údaje!

6 MODEL IMM BOX Rozsah dodávky: nerezová osa 130 mm s hnací nerezovou hřídelí 30 mm, uložení ložiska, těsnící prvky pro prostup motoru, motor 24 V / Nm s konzolí pro uchycení, rozvaděč s transformátorrem 230 V/24 V, třípolohový ovládací spínač s klíčem, závaží, potřebný spojovací materiál, Max. rozměr bazénu: 4 x 12 m set G Kč Max. rozměr bazénu: 4 x m set G Kč Max. rozměr bazénu: 4,5 x 10 m set G Kč Max. rozměr bazénu: 4,5 x m set G Kč Max. rozměr bazénu: 5 x 25 m set G Kč Max. rozměr bazénu: 5,5 x 23 m set G Kč Max. rozměr bazénu: 6 x 20 m set G Kč Max. rozměr bazénu: 7 x 16 m set G Kč Max. rozměr bazénu: 7,5 x 15 m set G Kč Vestavné díly pro roletu ABRI Prostup stěnou k motoru, délka 220 mm G Kč Prostup stěnou k motoru, délka 100 mm G Kč Kompletní sada vestavných dílů G Kč LAMELY (pro všechny zakrytí Typ ABRI) Lamely z PVC o rozměru 13/83 mm, cena za 1 m PVC profil 13/83mm bílá 1 m2 G Kč PVC profil 13/83mm modrá 1 m2 G Kč PVC profil 13/83mm písková 1 m2 G Kč PVC profil 13/83mm šedá 1 m2 G Kč PVC profil 13/83mm modrá mramor 1 m2 G Kč PVC profil 13/83mm písková mramor 1 m2 G Kč PVC profil 13/83mm solární 1 m2 G Kč

7 AUTOMATICKÁ LAMELOVÁ ZAKRYTÍ TYP ROLLO NADHLADINOVÉ PROVEDENÍ MODEL SATURN - PROFIL LAMEL 9/50 mm Hliníkové nosná konzole s plastovým pouzdrem pro uložení osy a bílou povrchovou úpravou, nerezová (AISI 316) osa, motor pro pohon rolety 24 V s vestavěnou elektronikou a koncovými spínači, ovládací klíčový vypínač (možno namontovat na kryt motoru), transformátor 230/24V Max. rozměr bazénu: 3,0 x 12,0 m set G Kč Max. rozměr bazénu: 3,5 x 12,0 m set G Kč Max. rozměr bazénu: 4,0 x 12,0 m set G Kč Max. rozměr bazénu: 4,5 x 12,0 m set G Kč Max. rozměr bazénu: 5,0 x 12,0 m set G Kč Max. rozměr bazénu: 5,5 x 12,0 m set G Kč Max. rozměr bazénu: 6,0 x 12,0 m set G Kč Max. rozměr bazénu: 7,0 x 15,0 m set G Kč Max. rozměr bazénu: 8,0 x 15,0 m set G Kč Max. rozměr bazénu: atypické provedení set G na dotaz Při kalkulaci se může počítat s max. přesahem o 20 cm. (Např. při šířce bazénu 3,7m je možno kalkulovat roměr navíjení 3,5m) LAMELY Lamely z PVC o rozměru 9/50 mm, barva - světle modrá, světle šedá, bílá, cena za 1 m PVC lamely profil 9/50 1 m2 G Kč

8 KRYTY PRO NADVODNÍ NAVÍJECÍ ZAŘÍZENÍ KRYTY HLINÍKOVÉ Kryty zhotovené z hliníku vypěněného PU v zesíleném provedení, bílá povrchová úprava, max. zatížení 40,0 kg, v polokruhovém provedení Od 5,5 m musí být použito středové zesílení Max. rozměr bazénu: 5,0 x 12,0 m 1 m G Kč Max. rozměr bazénu: 7,0 x 15,0 m 1 m G Kč Atypické provedení 1 m G na dotaz Barva na přání dle RAL (příplatek) Umístění nadhladinové rolety

9 PODHLADINOVÉ PROVEDENÍ NAVÍJECÍ ZAŘÍZENÍ s pohonem vně bazénu v šachtě Cenově velmi dostupné lamelové zakrytí s jednoduchou montáží. NUTNO připravit montáž již při stavbě bazénového tělesa, vhodné pro projekty se snadným budoucím přístupem k pohonu. Rozsah dodávky: Nerezové příruby s kluznými ložisky pro nerezovou osu, nerezové uchycení motoru, spojovací díl osy a převodové tyče, protěsňovací sada, nerezová osa, vymezovací kroužky Elektrický pohon 24 V, stejnosměrný proud, trafo 230V / 24V Řídící jednotka s elektronickými koncovými spínači na motoru nebo externě (jako volitelné), příprava pro dálkové ovládání, pod-nebo-na omítku montovatelný ovládací klíč, veškerý spojovací materiál. Pro hlouběji umístěné šachty, v provedení "stěnová kapsa", je doporučeno pro správný návin rolety namontovat speciální "prokluzný systém" (viz. dále) Možnosti provedení podhladinové rolety s postranním motorem Osa rolety ve "stěně bazénu" ve spodní kapse s "prokluzným systémem"

10 MODEL JUPITER - PROFIL LAMEL 9/50 mm Rozsah dodávky: Nerezové příruby s kluznými ložisky pro nerezovou osu, nerezové uchycení motoru, spojovací díl osy a převodové tyče, protěsňovací sada, nerezová osa, vymezovací kroužky Elektrický pohon 24 V, stejnosměrný proud, trafo 230V / 24V Řídící jednotka s elektronickými koncovými spínači na motoru nebo externě (jako volitelné), příprava pro dálkové ovládání, pod-nebo-na omítku montovatelný ovládací klíč, veškerý spojovací materiál Max. rozměr bazénu: 3,0 x 12,0 m set G Kč Max. rozměr bazénu: 3,5 x 12,0 m set G Kč Max. rozměr bazénu: 4,0 x 12,0 m set G Kč Max. rozměr bazénu: 4,5 x 12,0 m set G Kč Max. rozměr bazénu: 5,0 x 12,0 m set G Kč Max. rozměr bazénu: 5,5 x 12,0 m set G Kč Max. rozměr bazénu: 6,0 x 12,0 m set G Kč Max. rozměr bazénu: 7,0 x 15,0 m set G Kč Max. rozměr bazénu: 8,0 x 15,0 m set G Kč Max. rozměr bazénu: atypické provedení set G na dotaz LAMELY Lamely z PVC o rozměru 9/50 mm, barva - světle modrá, světle šedá, bílá, cena za 1 m PVC profil 9/50 1 m2 G Kč

11 STANDARDNÍ PŘEDMONTÁŽNÍ SADY pro navíjecí zařízení s pohonem vně bazénu Betonové a foliové bazény Prostup stěnou + protikus bronz 24 cm G Kč k zabetonování 30 cm G Kč Příruby nerez se 4 podpěrnými šrouby G Kč a spojovacím materiálem pro uchycení do betonu k dodatečné montáži pro foliové bazény Nerezové bazény Příruby nerez se 4 podpěrnými šrouby G Kč k navaření na stěny bazénu a přímé montáži motoru Příruby nerez se 4 podpěrnými šrouby G Kč a prostup stěnou s přírubou pro motor k navaření na stěny bazénu a následném obetonování Plastové a laminátové bazény Příruby a protipříruby se 4 podpěrnými šrouby G Kč vč. uchycení pro osu (bude odečteno při dodávce navíjení)

12 PODHLADINOVÉ PROVEDENÍ NAVÍJECÍ ZAŘÍZENÍ s pohonem v ose rolety Novinka Možno kdykoliv domontovat do jakéhokoliv bazénu - velmi variabilní využití, proto je vhodné pro projekty, kde nebude možné zajistit šachtu pro pohon rolety. Rozsah dodávky: Nerezové příruby s kluznými ložisky pro nerezovou osu, protěsňovací sada pro přívodní kabel, vymezovací kroužky Elektrický pohon 24 V v ose rolety, trafo 230V / 24V Řídící jednotka s elektronickými koncovými spínači externě v trafu, příprava pro dálkové ovládání, pod-nebo-na omítku montovatelný ovládací klíč, veškerý spojovací materiál. Pro u dna umístěné šachty, v provedení "stěnová kapsa", je doporučeno pro správný návin rolety namontovat speciální "prokluzný systém" (viz. dále) Možnosti provedení podhladinové rolety s motorem v ose Osa rolety ve "stěně bazénu" ve spodní kapse s "prokluzným systémem"

13 MODEL MARS - PROFIL LAMEL 9/50 mm Rozsah dodávky: Nerezové příruby s kluznými ložisky pro nerezovou osu, protěsňovací sada pro přívodní kabel, vymezovací kroužky Elektrický pohon 24 V v ose rolety, trafo 230V / 24V Řídící jednotka s elektronickými koncovými spínači externě v trafu, příprava pro dálkové ovládání, kabel k motoru 3 m, pod-nebo-na omítku montovatelný ovládací klíč, veškerý spojovací materiál Max. rozměr bazénu: 3,0 x 12,0 m set G Kč Max. rozměr bazénu: 3,5 x 12,0 m set G Kč Max. rozměr bazénu: 4,0 x 12,0 m set G Kč Max. rozměr bazénu: 4,5 x 12,0 m set G Kč Max. rozměr bazénu: 5,0 x 12,0 m set G Kč Max. rozměr bazénu: 5,5 x 12,0 m set G Kč Max. rozměr bazénu: 6,0 x 12,0 m set G Kč Max. rozměr bazénu: 7 x 15,0 m set G Kč Max. rozměr bazénu: 8,0 x 15,0 m set G Kč Max. rozměr bazénu: atypické provedení set G na dotaz LAMELY Lamely z PVC o rozměru 9/50 mm, barva - světle modrá, světle šedá, bílá, cena za 1 m PVC profil 9/50 1 m2 G Kč

14 STANDARDNÍ PŘEDMONTÁŽNÍ SADY pro navíjecí zařízení s přímým pohonem v ose Betonové a foliové bazény Vestavná nika s připoj. hadicí, protikus G Kč připojovací krabice k zabetonování Příruby nerez se 4 podpěrnými šrouby, G Kč kabelová průchodka, připojovací krabice k dodatečné montáži pro foliové bazény Nerezové bazény Příruby nerez se 4 podpěrnými šrouby, G Kč kabelová průchodka, připojovací krabice k navaření na stěny bazénu Plastové a laminátové bazény Příruby nerez se 4 podpěrnými šrouby, G Kč kabelová průchodka, připojovací krabice Pro jakýkoliv typ bazénu - Typ "Zavěšená osa" Boční plechy nerez k uchycení na okraj bazénu G Kč umístění osy 80 cm pod okrajem bazénu

15 CELOROČNÍ BEZPEČNOSTÍ ZAKRYTÍ BAZÉNU Tato zakrývací plachta splňuje funkci hospodárného bezpečnostního zakrytí Vyrábí se na míru pro různé formy a tvary bazénů, vhodná pro letní a zimní provoz. Plachtu vyrábíme do šírky 6m a délky 12m. Plachta je vyrobena z plátna se speciální ochranou vrstvou a je k dodaní ve variantách: Rozsah dodávky : Veškerý upevňovací materiál : Čelní utahovací pásy Napínací ráčny Gumové boční napínáky Kotvící kolíky Navíjecí klika Princip je jednoduchý a efektivní : Integrované opěrné tyče jsou vevařeny do fólie, které leží na okraji bazénu 25cm od vody. Mezi plachtou a vodní hladinou se tvoří izolační vzduchový polštář. a ten chrání před ztrátami tepla a vody = menší spotřeba chemikálií Bezpečnostní plachta modrá cena za 1 m2 G 980 Kč Bezpečnostní plachta zelená cena za 1 m2 G 980 Kč Údržba : Vyžaduje pouze příležitostné čištění. Při odpovídající údržbe tento výrobek uchová kvalitu bazénu po dlouhá léta. Bazénová plachta je dimenzovaná na dlouhou životnost a odpovídá bezpečnostním požadavkům pro ochranu dětí a domácích zvířat před pádem do bazénu. Posudek : Plachta byla posouzena z hlediska únosnosti nahodilého břemene,tj. dospělé osoby o hmotnosti 85kg a rovnoměrného zatížení sněhovou přikrývkou do 250kg / m2. Při osové vzdálenosti 1,25m byl posudek testován pro šírku bazénů : 4,0m; 5,0m a 6,0m. NA VYŽÁDÁNÍ POSUDEK PŘEDLOŽÍME.

16 NAVÍJECÍ ZAŘÍZENÍ AUTOMATICKÉ KOMPLETNÍ CELONEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ vhodné pro všechny typy lamel a zakrývacích plachet. Navíjecí zařízení je kompletně z nerezi AISI 316 velmi robustní konstrukce, vhodné pro všechny typy lamel nebo jiných termoizolačních druhů zakrytí, do velikosti bazénů 6 x 12m. Rozsah dodávky : nosné stojany nerez s plastovým kluzným ložiskem navíjecí osa d=104mm s vest. motorem 24V/150 Nm nastavitelné koncové spínače přímo na motoru řídící jednotka - transformátor 230V / 24V ovládací klíč nebo dálkové ovládání Povrchová úprava MAT Max. rozměr bazénu: 3,0 x 12,0 m set G Kč Max. rozměr bazénu: 3,5 x 12,0 m set G Kč Max. rozměr bazénu: 4,0 x 12,0 m set G Kč Max. rozměr bazénu: 4,5 x 12,0 m set G Kč Max. rozměr bazénu: 5,0 x 12,0 m set G Kč Max. rozměr bazénu: 5,5 x 12,0 m set G Kč Max. rozměr bazénu: 6,0 x 12,0 m set G Kč Povrchová úprava LESK Max. rozměr bazénu: 3,0 x 12,0 m set G Kč Max. rozměr bazénu: 3,5 x 12,0 m set G Kč Max. rozměr bazénu: 4,0 x 12,0 m set G Kč Max. rozměr bazénu: 4,5 x 12,0 m set G Kč Max. rozměr bazénu: 5,0 x 12,0 m set G Kč Max. rozměr bazénu: 5,5 x 12,0 m set G Kč Max. rozměr bazénu: 6,0 x 12,0 m set G Kč

17 NAVÍJECÍ ZAŘÍZENÍ MANUÁLNÍ KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ Tento typ kompletního nerezového navíjecího zařízení s teleskopem se vyrábí ve třech typech. Pevné, tj. pro pevnou instalaci pomocí hmoždinek, přenosné a mobilní s kolečky. Tyto výrobky jsou vyrobeny z leštěné nerezové oceli a plastových částí. Navíjecí teleskopická tyč je vyrobena z eloxovaného hliníku. Součástí dodávky je kompletní sada s příslušnými komponenty pro zajištění pevného napojení plachty, tkalounu a navíjecí tyče. Kompletní teleskopické navijákové sady obsahují: nerezové stojany, teleskopickou navíjecí tyč, sadu pásků a příchytek pro upevnění solární plachty. KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ PEVNÉ S TELESKOPEM CORFU 2,6-4,3 m C Kč CORFU 4,1-5,7 m C Kč CORFU 5,3-6,9 m C Kč KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ PEVNÉ S TELESKOPEM - výškově nastavitelný CORFU XL 2,6-4,3 m C Kč CORFU XL 4,1-5,7 m C Kč CORFU XL 5,3-6,9 m C Kč

18 KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ PŘENOSNÉ S TELESKOPEM MIKOS 2,6-4,3 m C Kč MIKOS 4,1-5,7 m C Kč MIKOS 5,3-6,9 m C Kč KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ pro umístění na zeď CORFU - stěnové 2,6-4,3 m C Kč CORFU - stěnové 4,1-5,7 m C Kč CORFU - stěnové 5,3-6,9 m C Kč KOMPLETNÍ NEREZOVÉ NAVÍJECÍ ZAŘÍZENÍ POJÍZDNÉ S TELESKOPEM SAMOS 2,6-4,3 m C Kč SAMOS 4,1-5,7 m C Kč SAMOS 5,3-6,9 m C Kč

19 PŘÍSLUŠENSTVÍ PRO NAVÍJECÍ ZAŘÍZENÍ Naviják pevný - nerezové stojany C Kč Naviják přenosný - nerezové stojany C Kč Naviják pojízdný - nerezové stojany C Kč Tyč teleskopická 2,6-4,3 m (5 kompletů) C Kč tyč (1,3+2,6+1,3) Tyč teleskopická 4,1-5,7 (7 kompletů) C Kč tyč (2+2,6+2) Tyč teleskopická 5,3-6,9 (10 kompletů) C Kč tyč (2,6+2,6+2,6) Set pro uchycení plachty a teleskopu 1 ks C 140 Kč Tkaloun 1,5 m BUBLINKOVÁ SOLÁRNÍ ZAKRÝVACÍ FOLIE Solární fólie 400 mic (Kč/m2) C 216 Kč Bublinkovou folii střiháme na míru ihned ze šířek 3,0m, 3,5m nebo 4,0m. Ostatní šířky dodáváme na objednání do cca 3-5 dnů.
